🔎 Beschreibung der Röhre: RG12D2 Inventarnummer: 07833
| Name | → RG12D2 |
| Vergleichsname | |
| Hersteller | → Telefunken |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (Ampère) | 0,074 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht |
| Informationen Röhrentyp | |
| Informationen | 06/45 |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | 00?1 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Wehrmacht, 07 45, BA6678 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Änderung | |
| Lager | S129 |
🔎 Beschreibung der Systeme für die Röhre: RG12D2
| System 1 | System 2 | |
| Kathode | k | k |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | a1 | a2 (Kappe) |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | f, f | f, f |
| Abschirmung | ||
| Funktion | → Demodulator, Hochfrequenz |
→ Demodulator, Hochfrequenz |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der RG12D2
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: RG12D2
Datenblatt RG12D2 Telefunken [www.tubedata.info].pdf (89 kB)
Pruefkarte RG12D2 - Funke W19 Roehrenpruefer.pdf (160 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: RG12D2

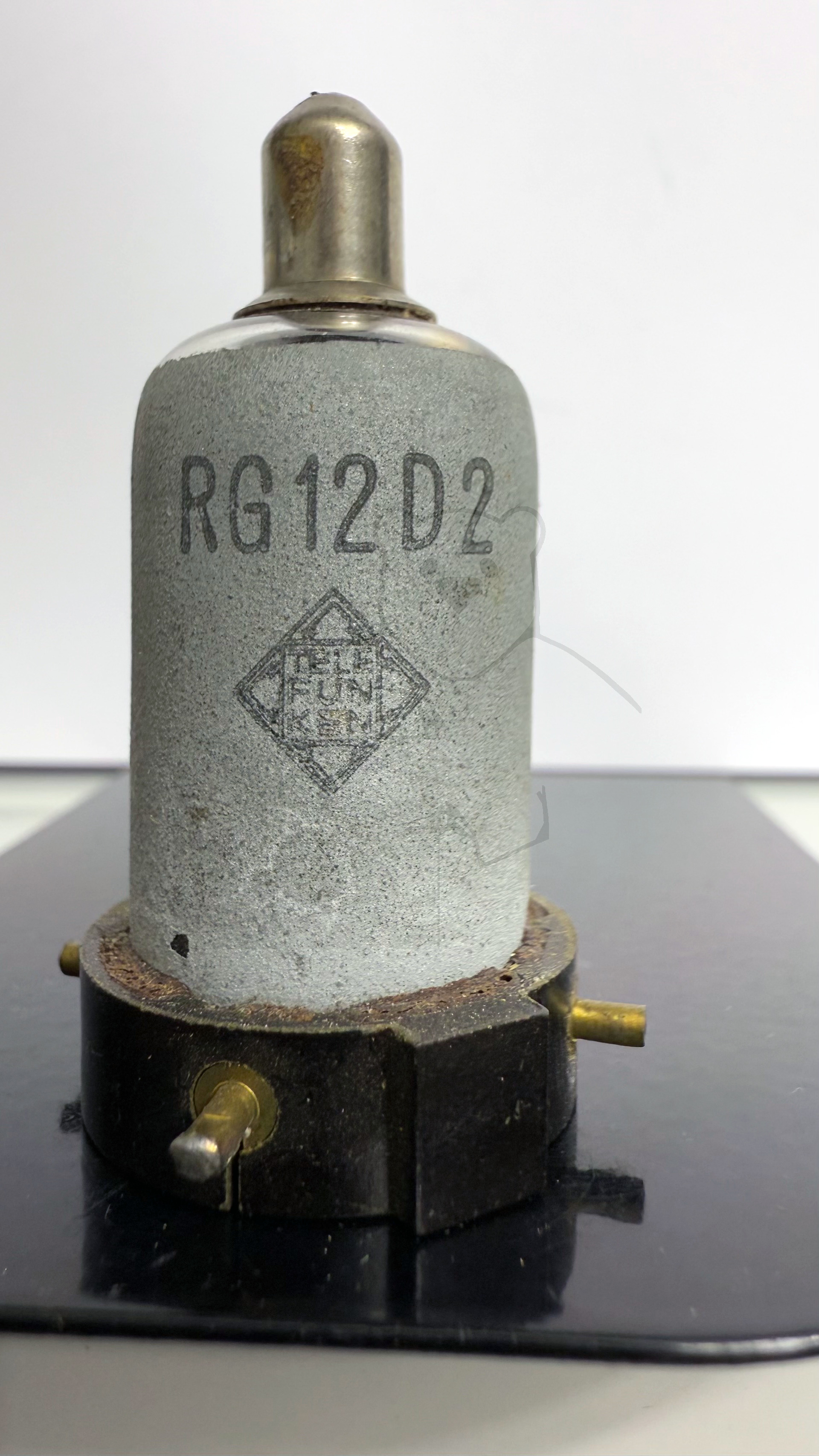

Röhre RG12D2 #7833 Bild 1

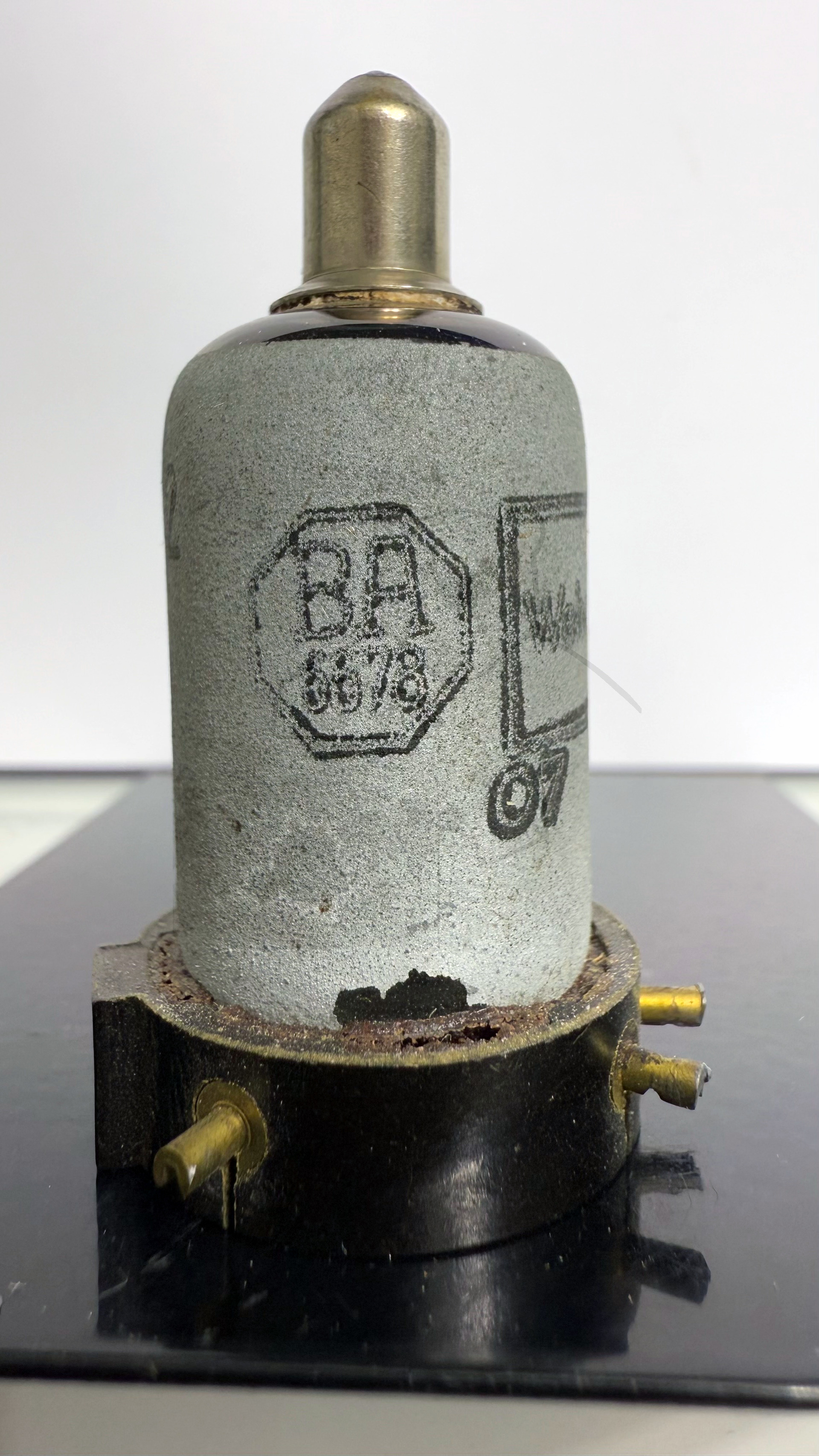

Röhre RG12D2 #7833 Bild 2

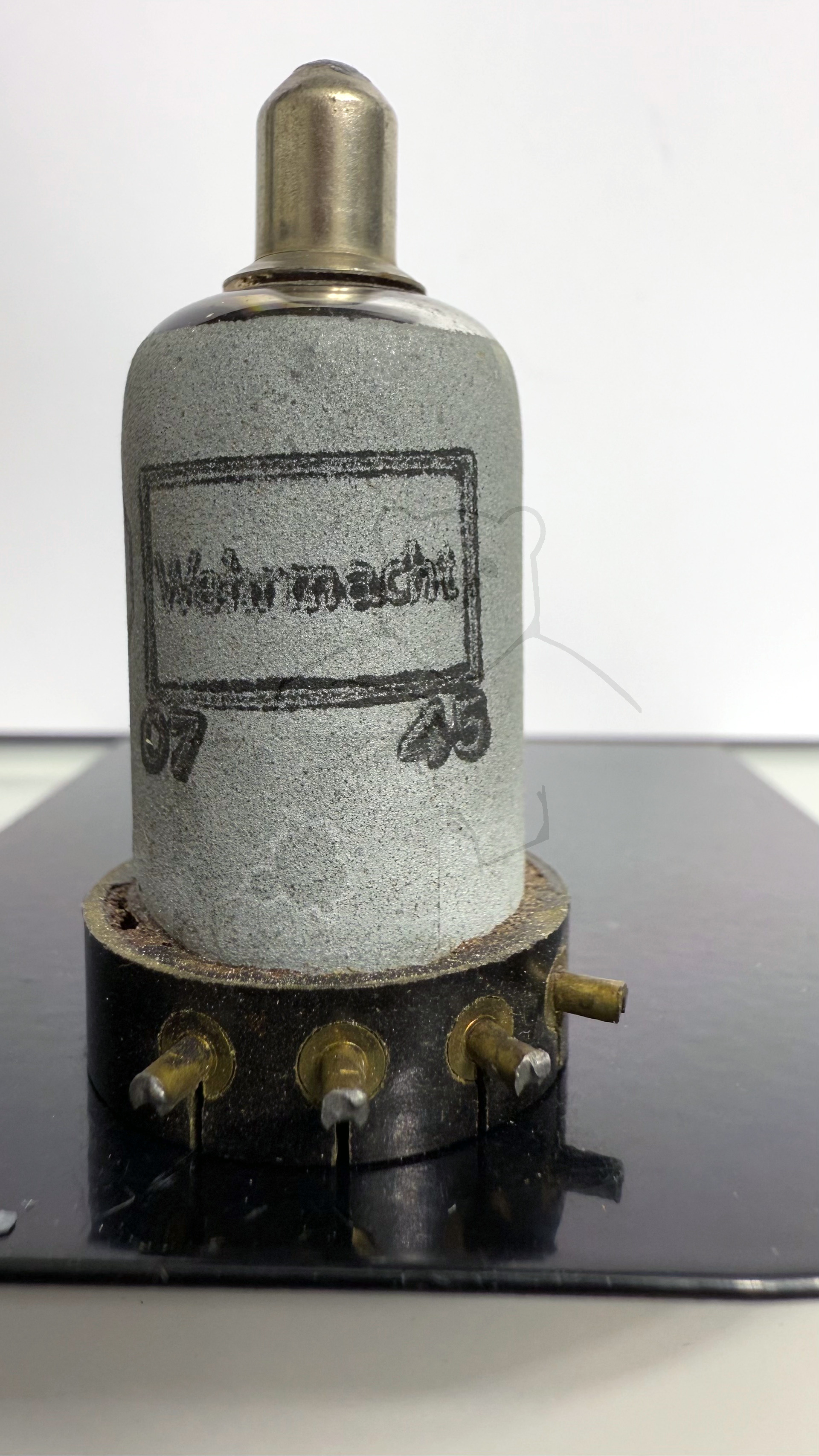

Röhre RG12D2 #7833 Bild 3

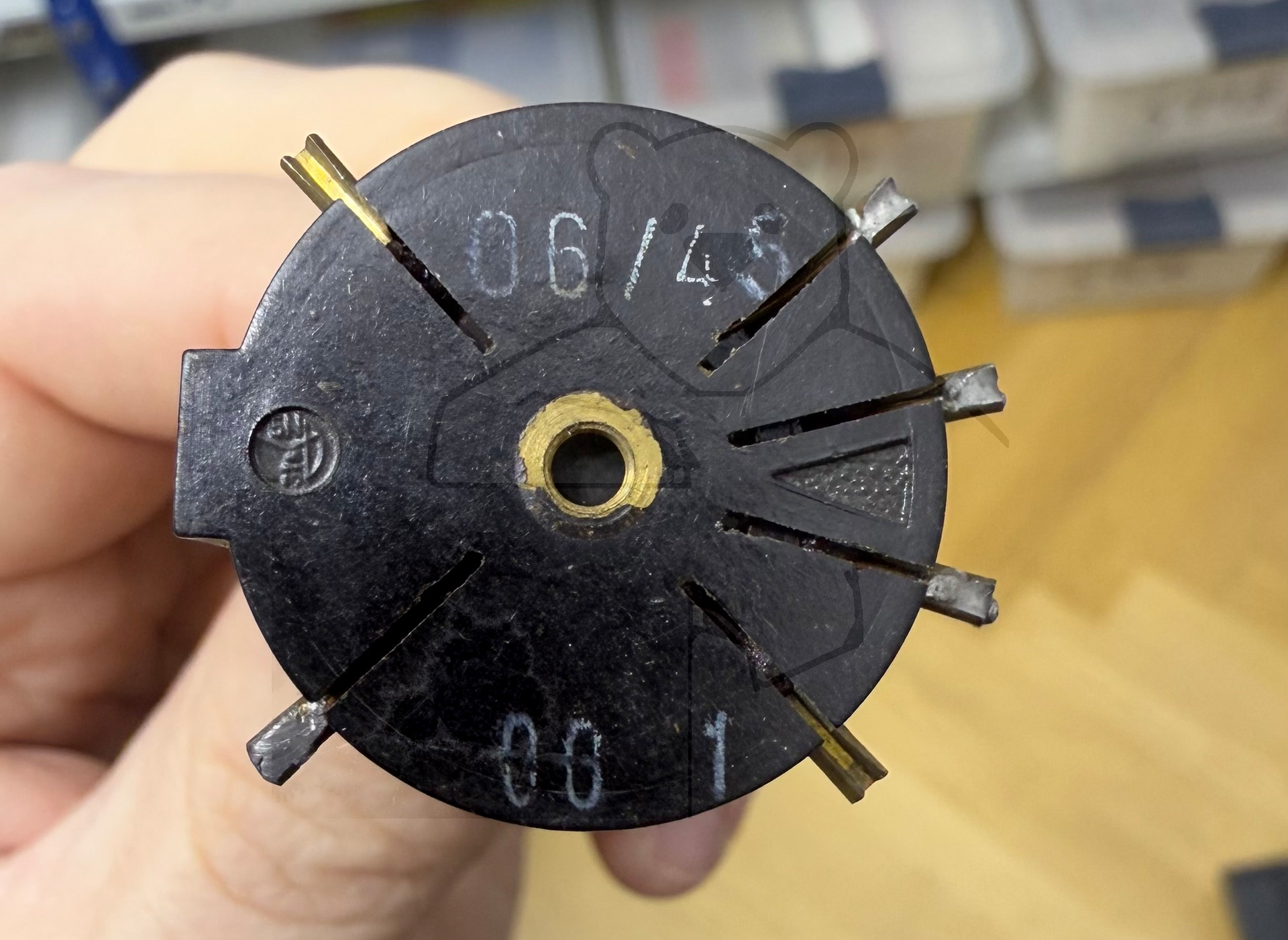

Röhre RG12D2 #7833 Bild 4
