Daten und Bilder der Röhre: UCH5

🔎 Beschreibung der Röhre: UCH5 Inventarnummer: 07808

Name	→ UCH5
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	20
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt

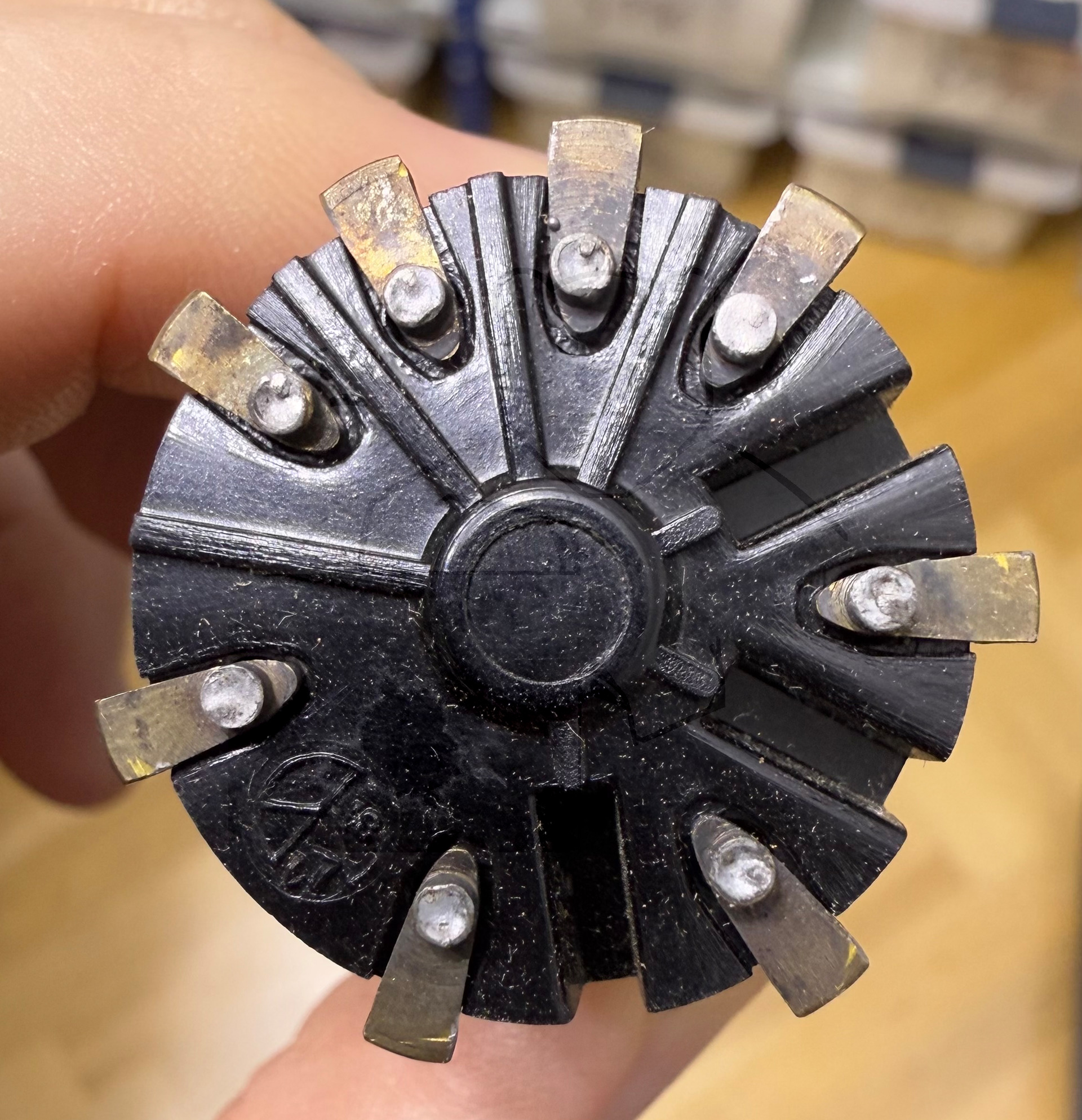

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp
Informationen

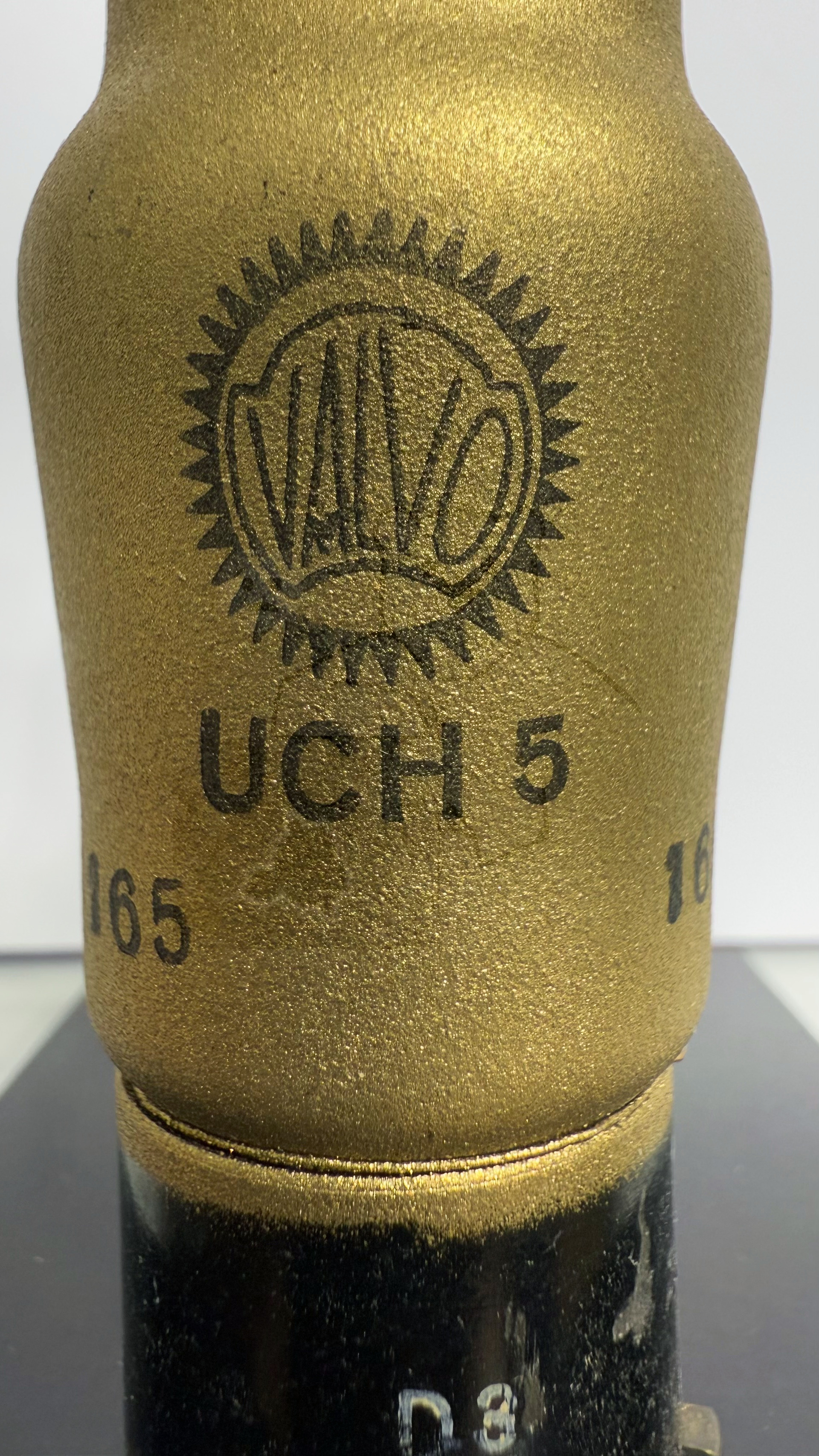

Kenn Nummer	165
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S128

🔎 Beschreibung der Systeme für die Röhre: UCH5

	System 1	System 2
Kathode	1	1
Gitter 1	6	Kappe
Gitter 2		7
Gitter 3		5
Gitter 4		7
Gitter 5		1
Gitter 6
Gitter 7
Anode 1	4	8
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung
Funktion	→ Oszillator / Mischer	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UCH5

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: UCH5
Anwendung UCH4 UCH5.pdf (253 kB)
Pruefkarte UCH5 - Karte 1 - Funke W19 Roehrenpruefer.pdf (136 kB)
Pruefkarte UCH5 - Karte 2 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte UCH5 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (234 kB)
Pruefkarte UCH5 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)
