đ Beschreibung der Röhre: RE1 Inventarnummer: 07772
| Name | â RE1 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 3,4 |
| Heizstrom (AmpĂšre) | 0,8 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Postroehre, 5pol. â Liste aller Röhren mit: Postroehre, 5pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 2944 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | RLM Wehrmacht, BAL 716, 48 39 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | L20b |
đ Beschreibung der Systeme fĂŒr die Röhre: RE1
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 4 |
| Gitter 2 | 3 |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 5 |
| Abschirmung | |
| Funktion | â Tetrode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RE1
Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag
đ Bilder der Röhre: RE1

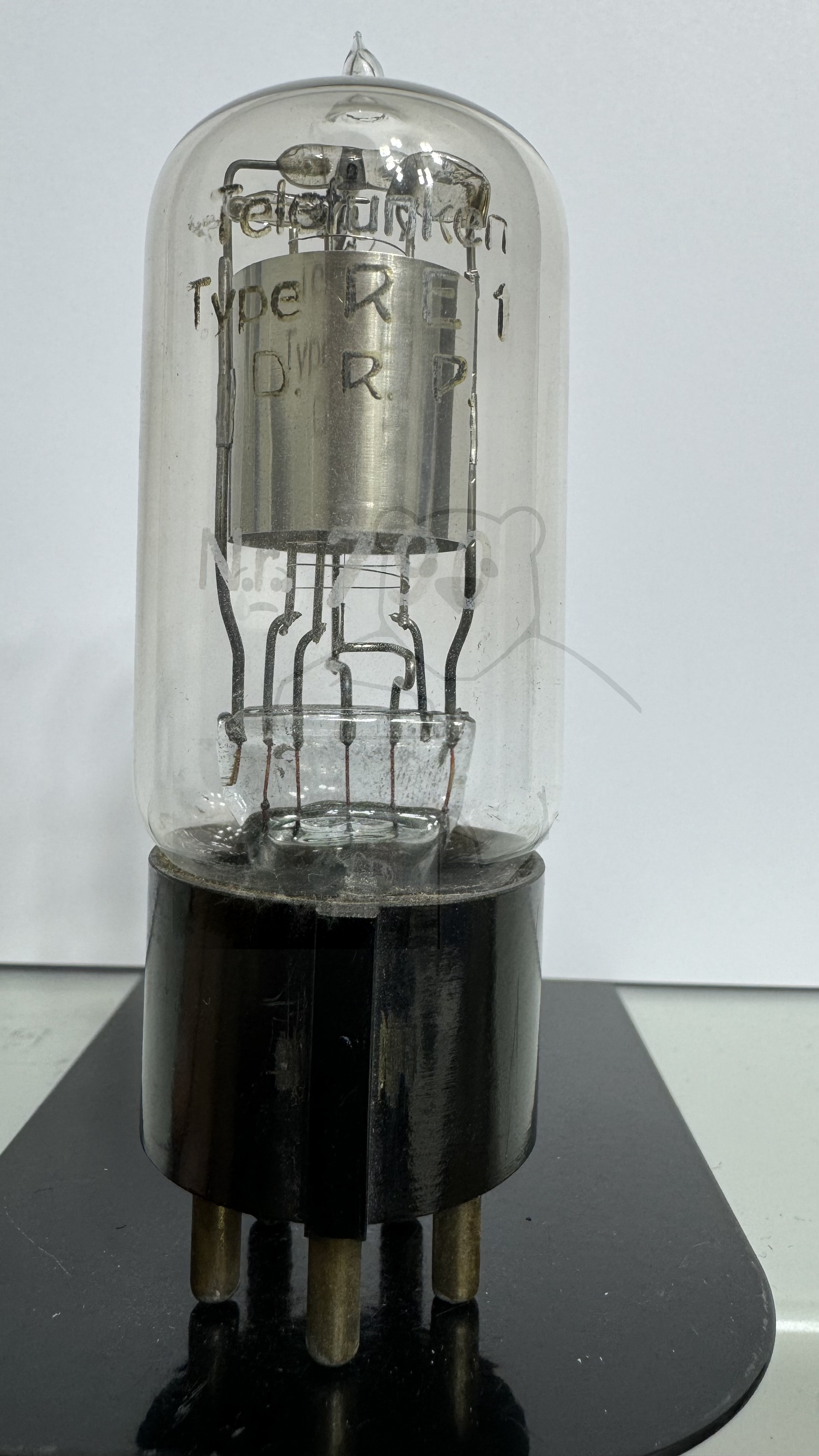

Röhre RE1 #7772 Bild 1

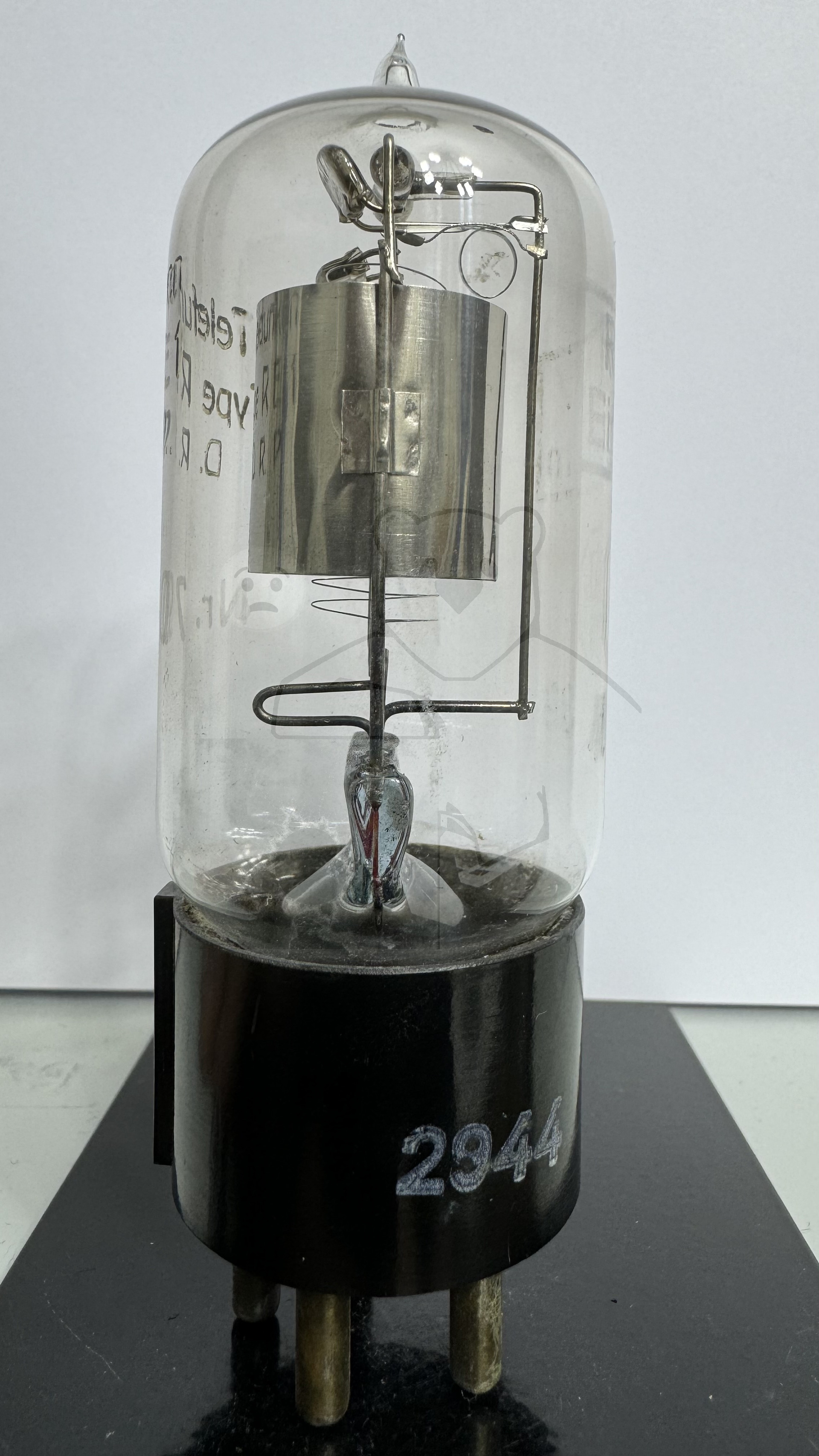

Röhre RE1 #7772 Bild 2

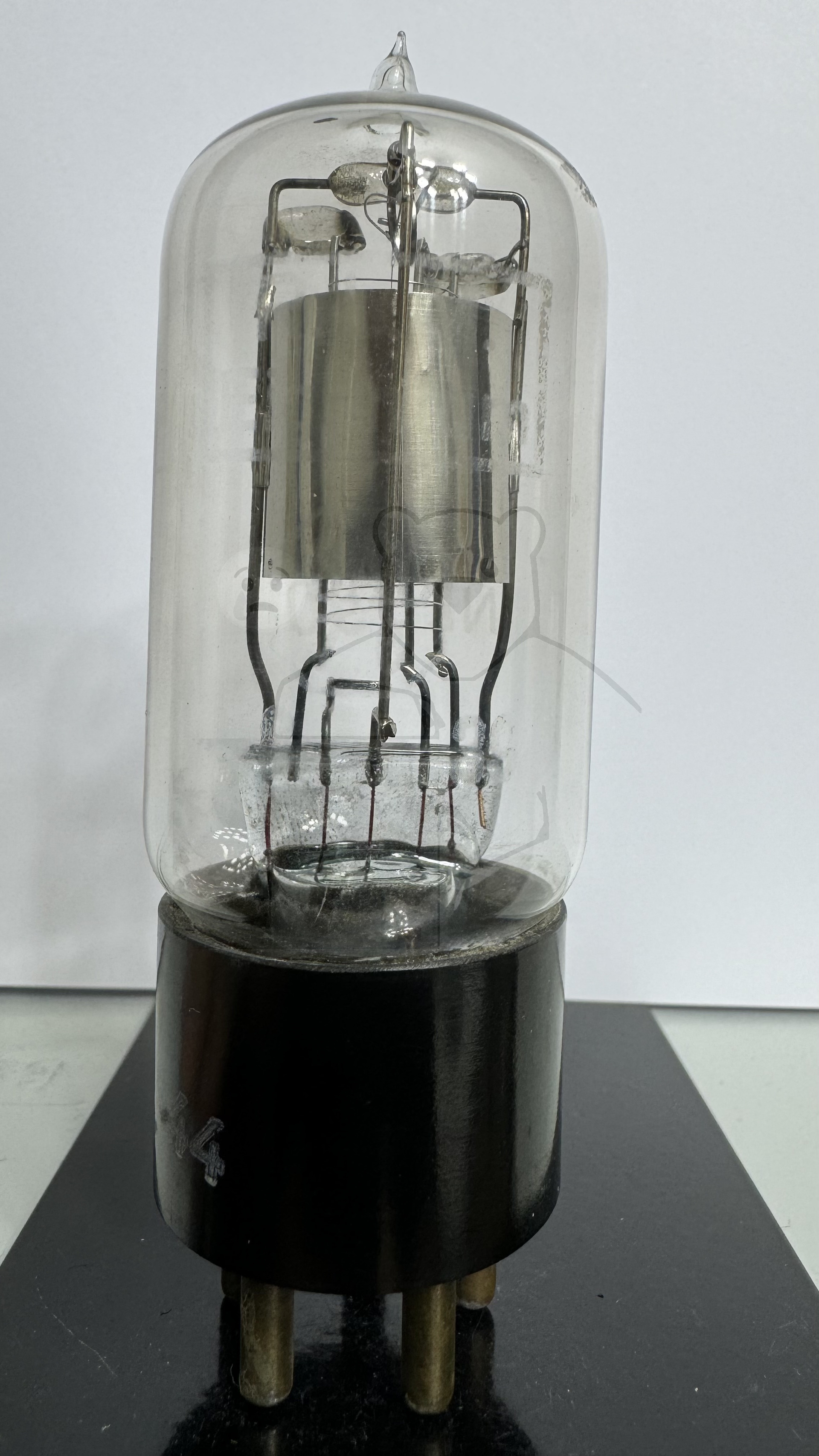

Röhre RE1 #7772 Bild 3

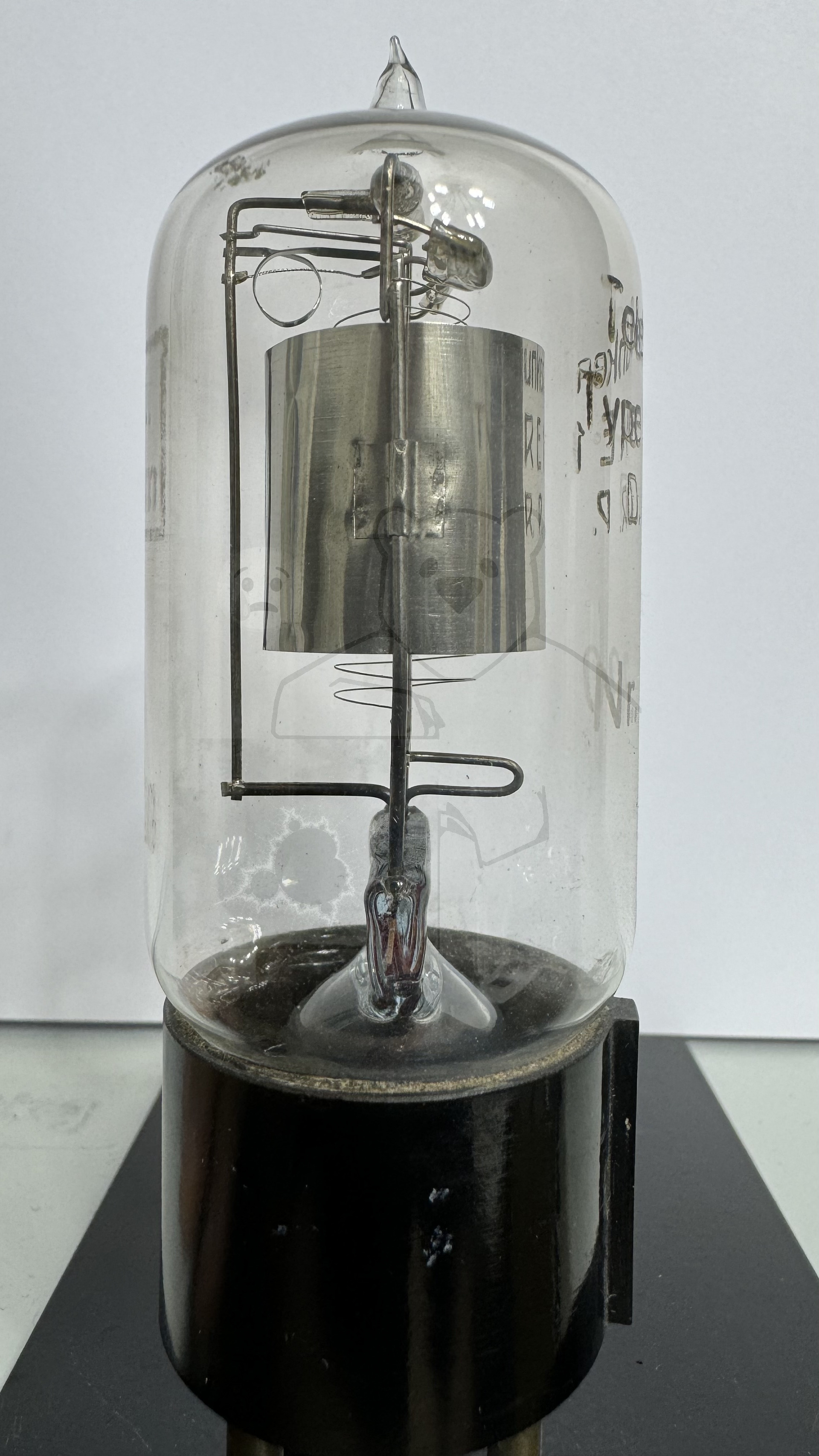

Röhre RE1 #7772 Bild 4

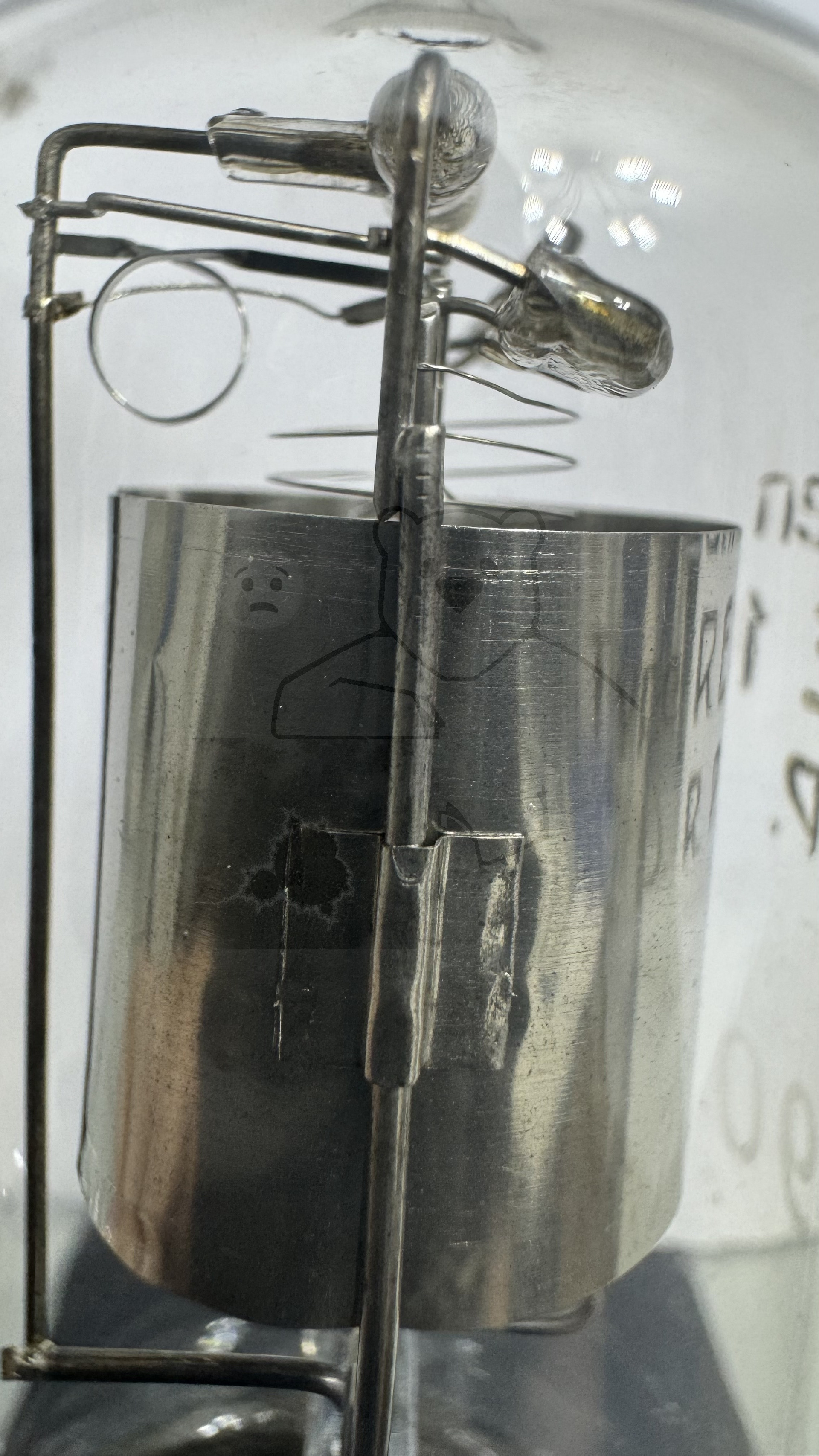

Röhre RE1 #7772 Bild 5

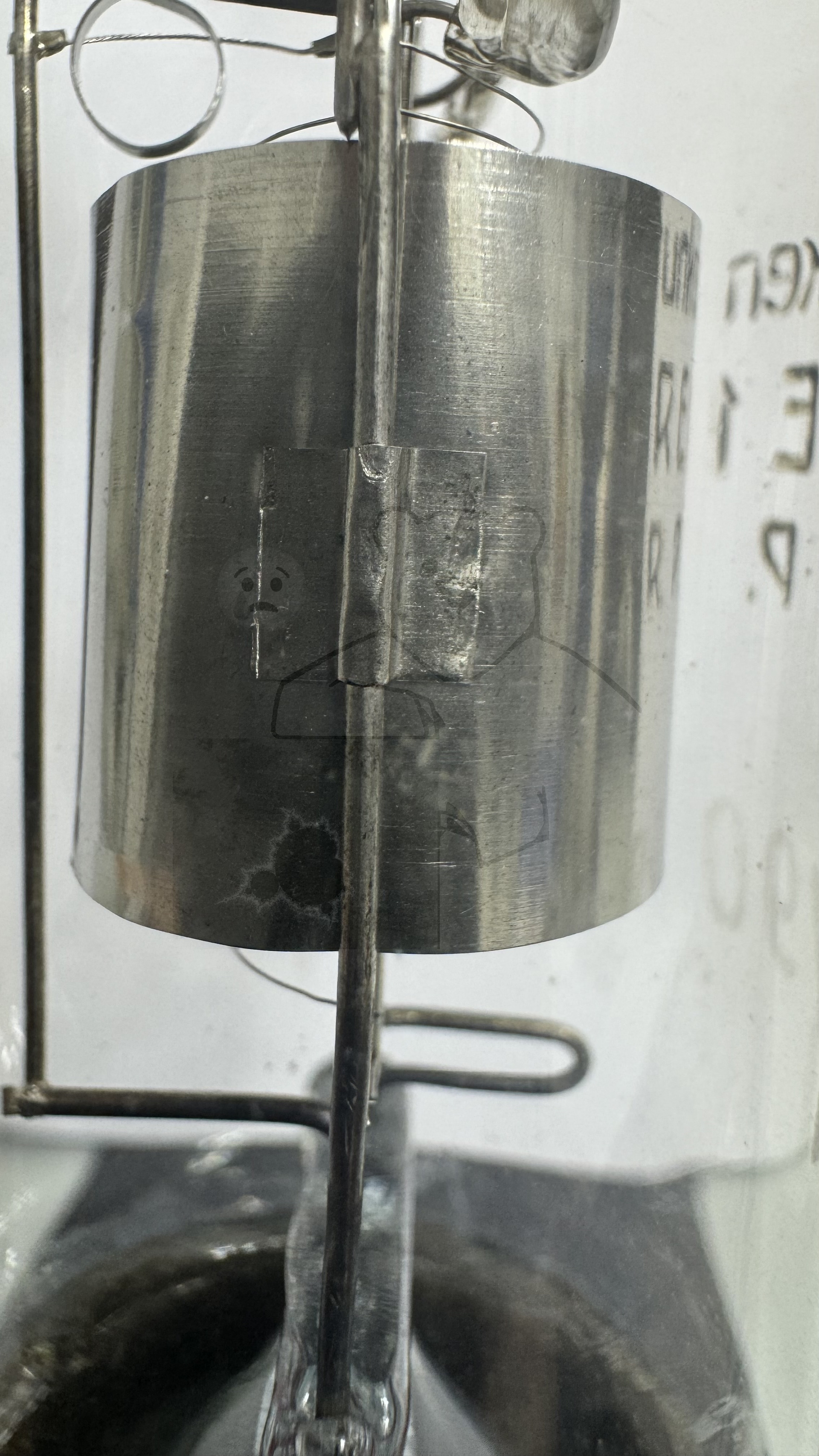

Röhre RE1 #7772 Bild 6

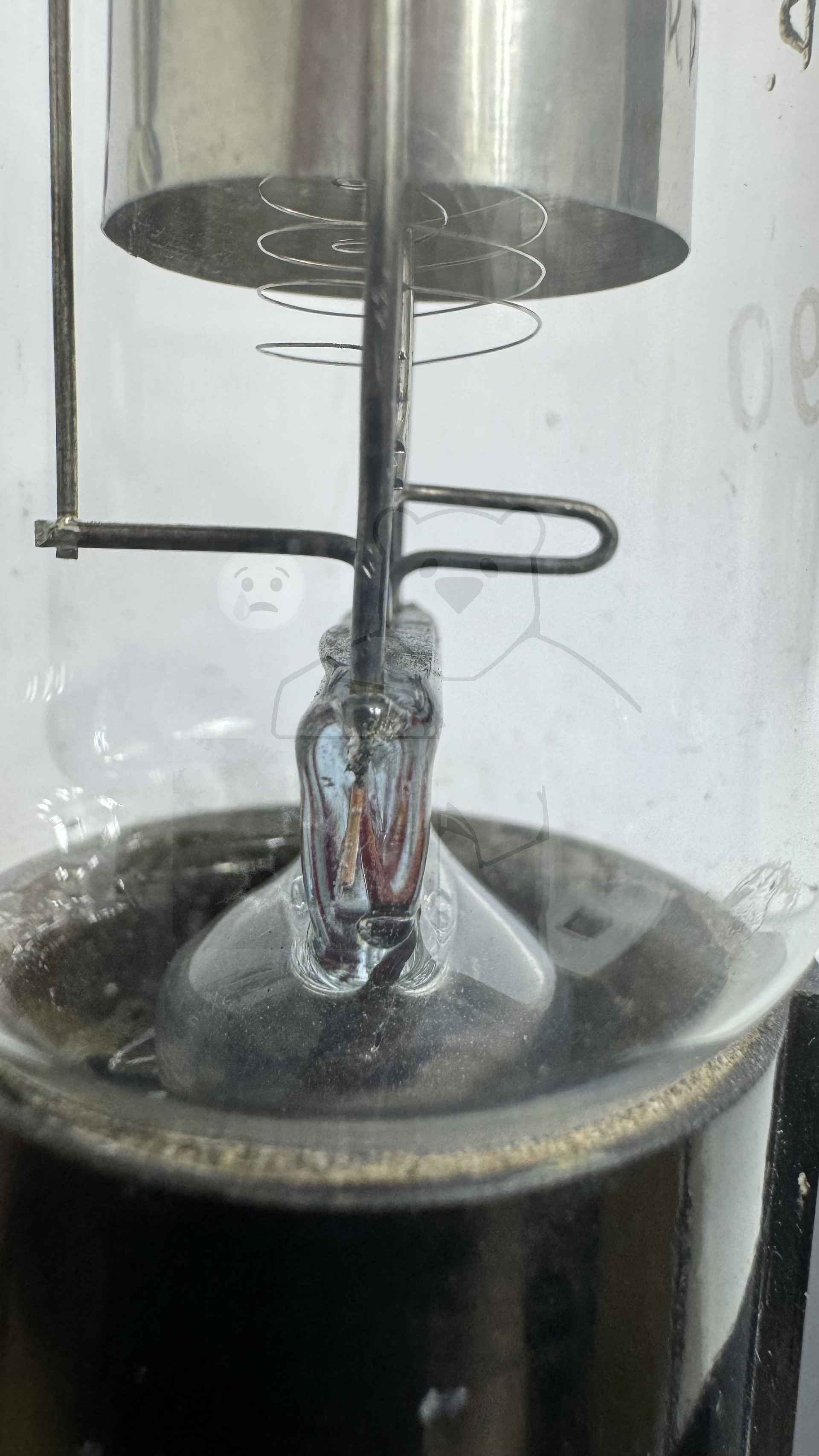

Röhre RE1 #7772 Bild 7

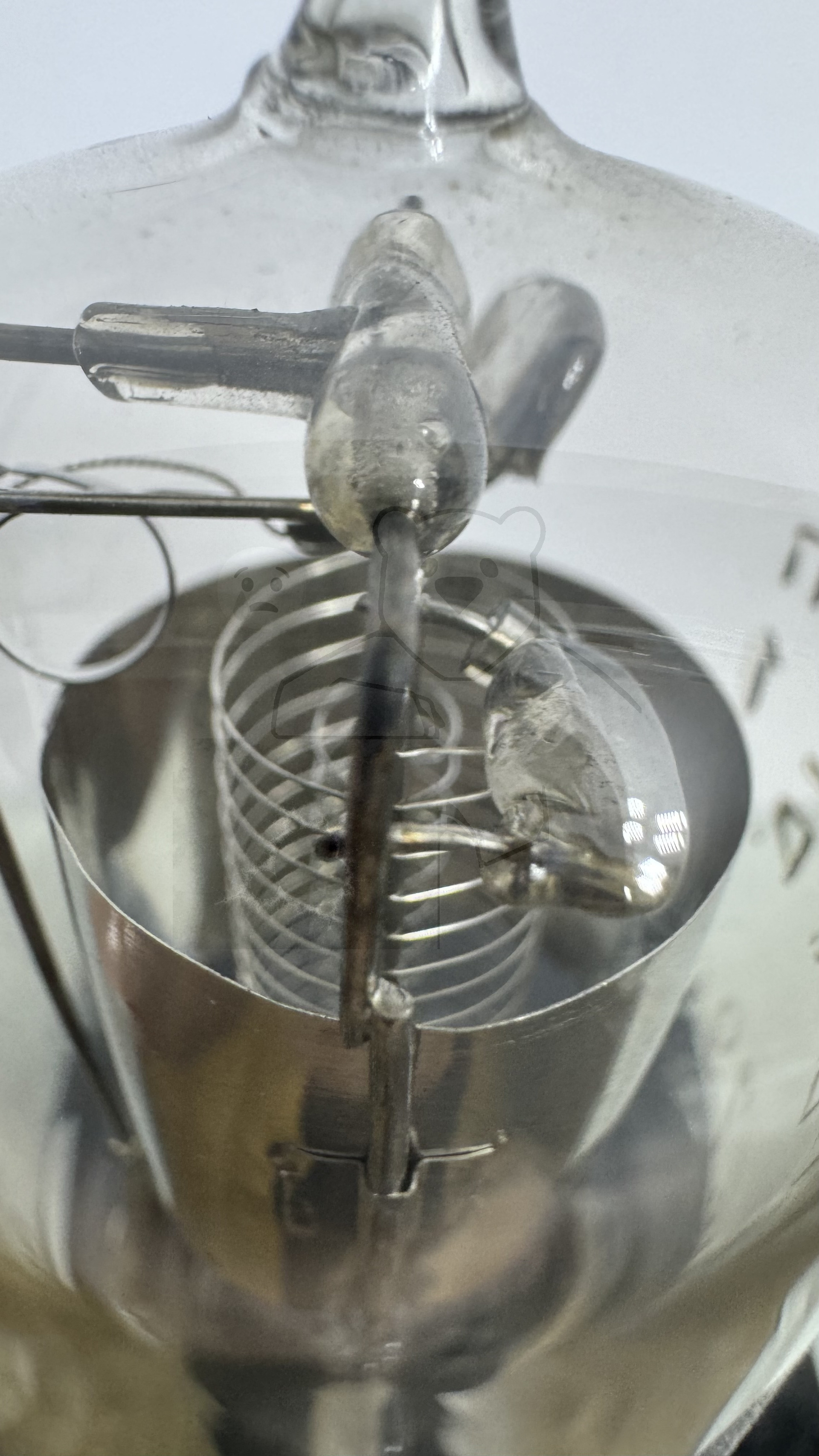

Röhre RE1 #7772 Bild 8

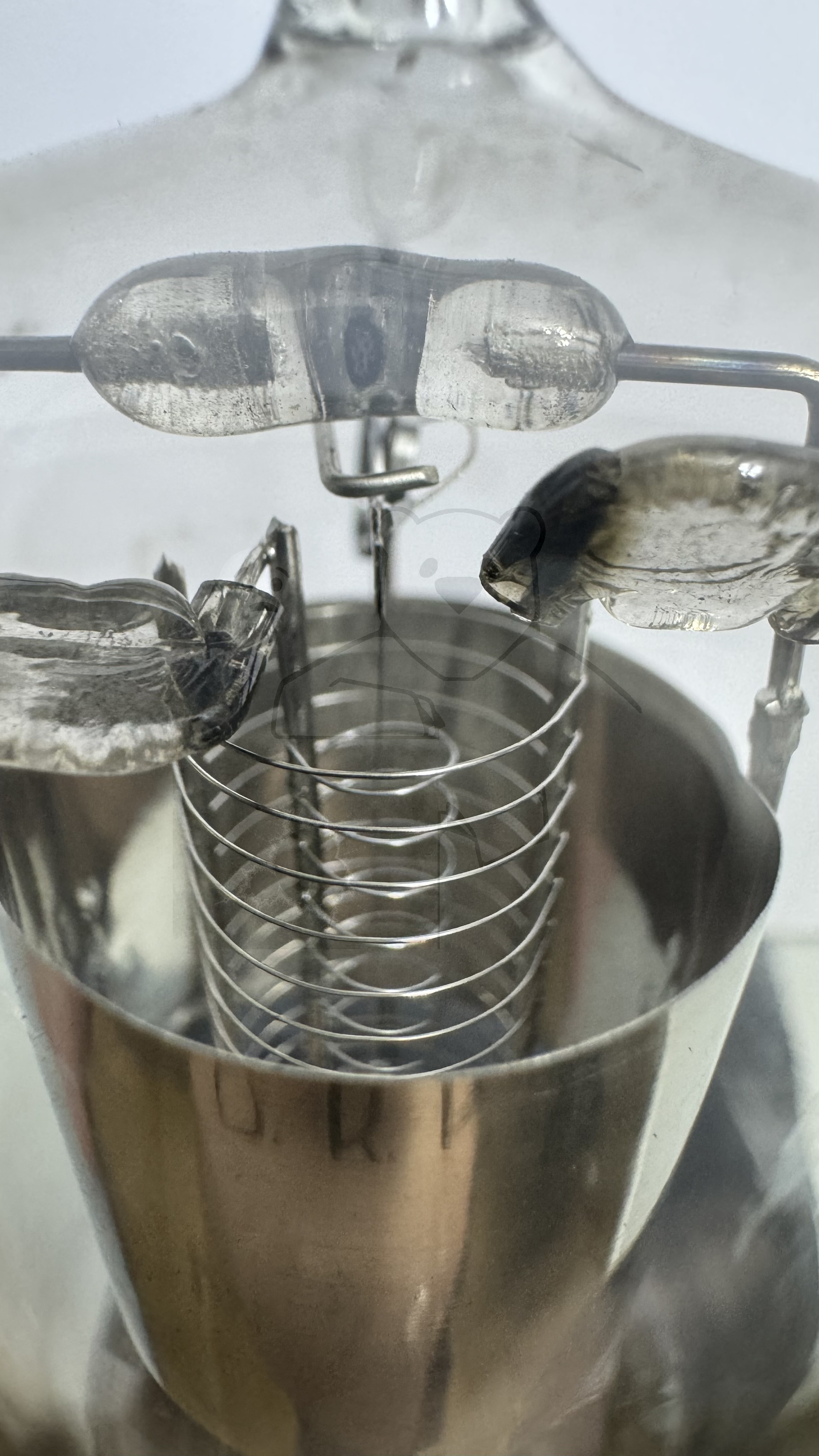

Röhre RE1 #7772 Bild 9

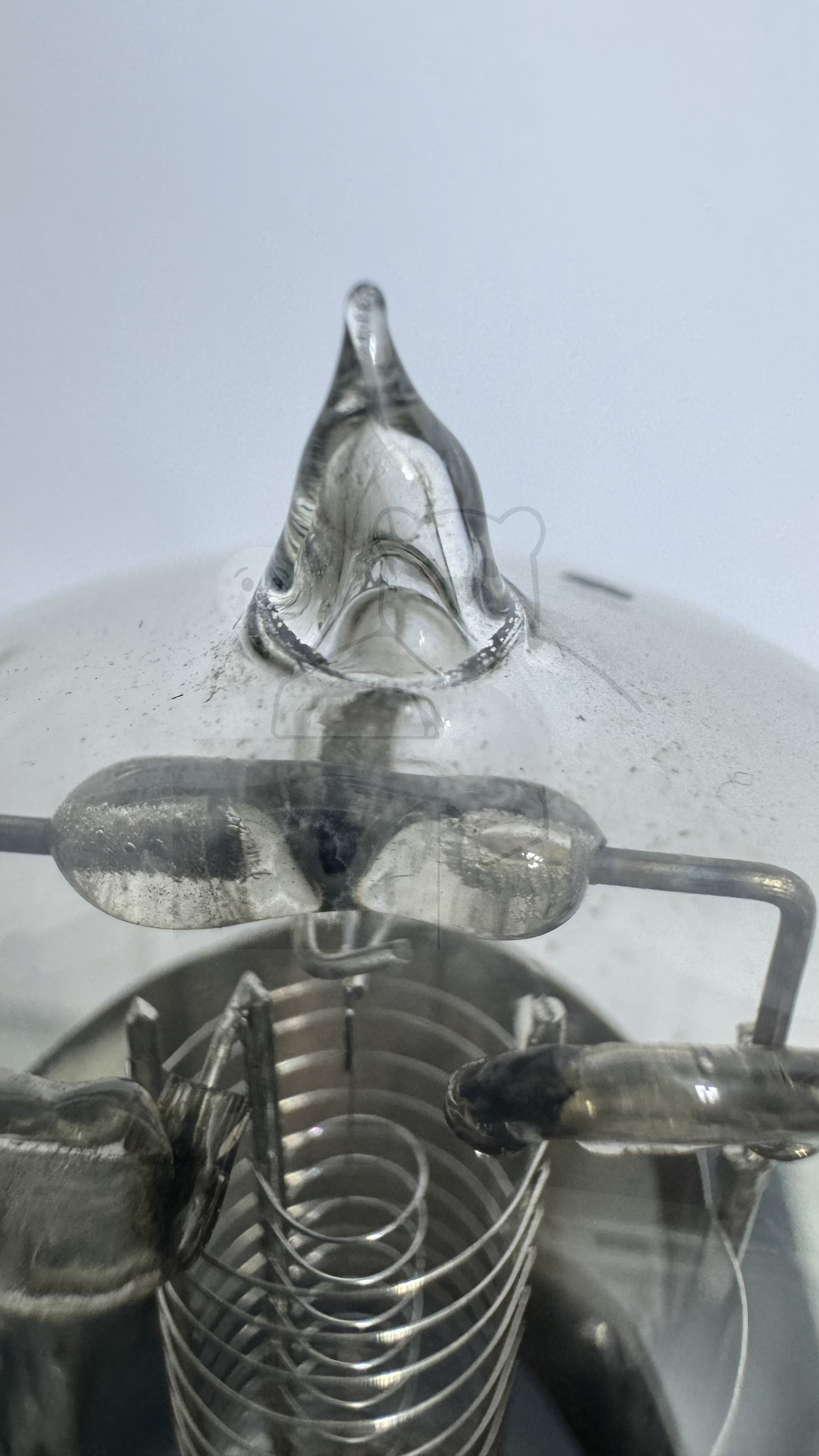

Röhre RE1 #7772 Bild 10

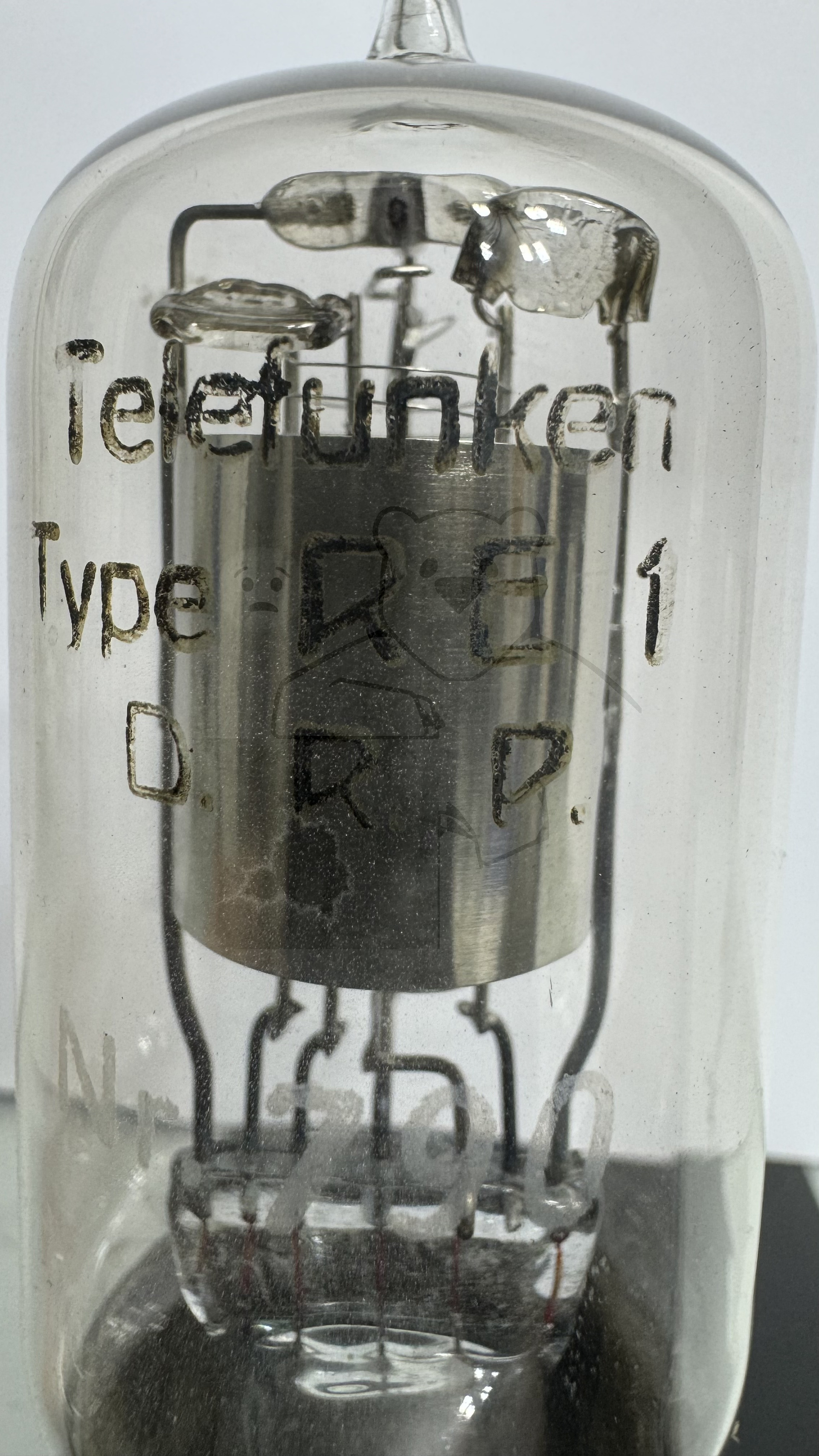

Röhre RE1 #7772 Bild 11

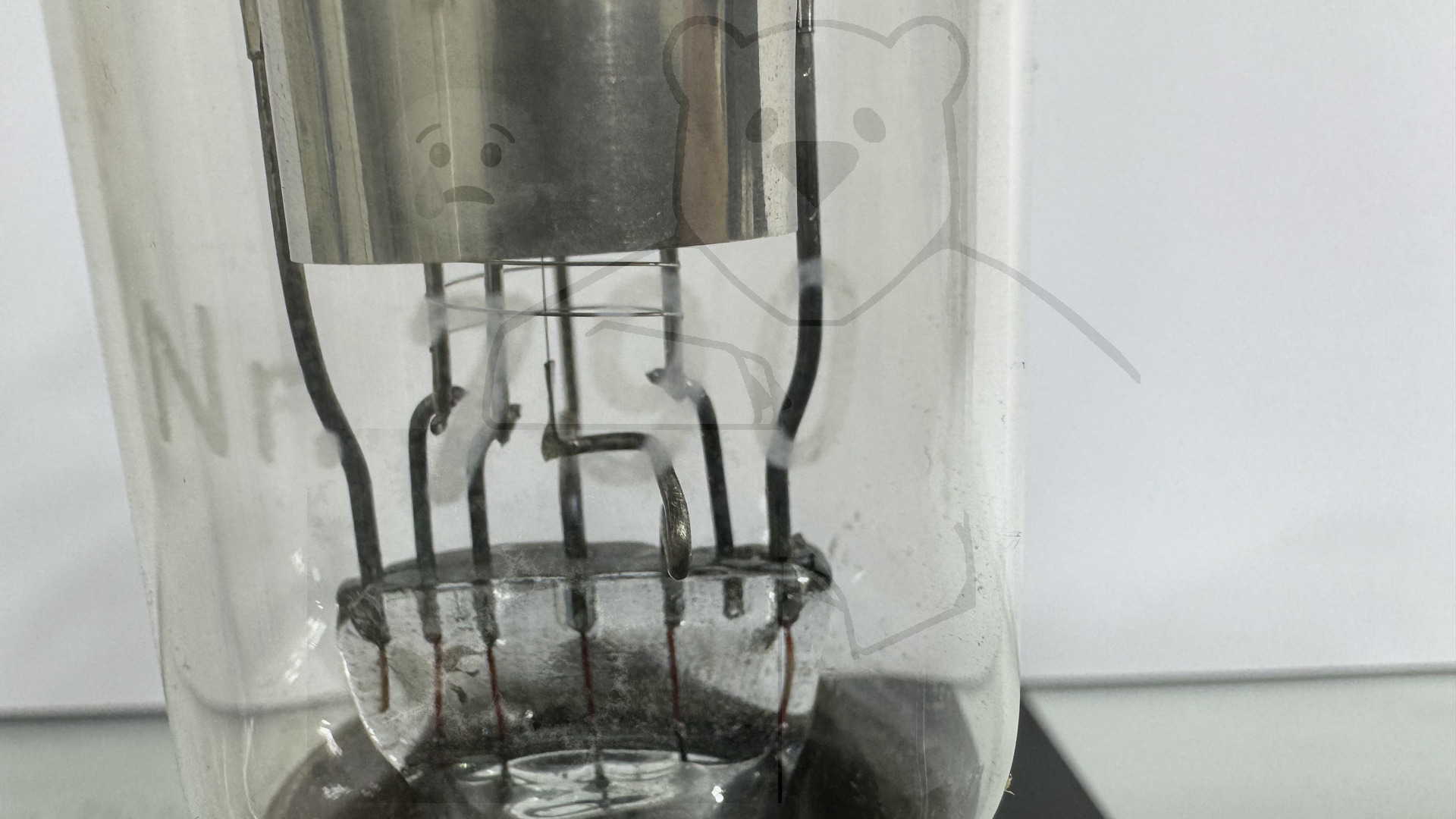

Röhre RE1 #7772 Bild 12

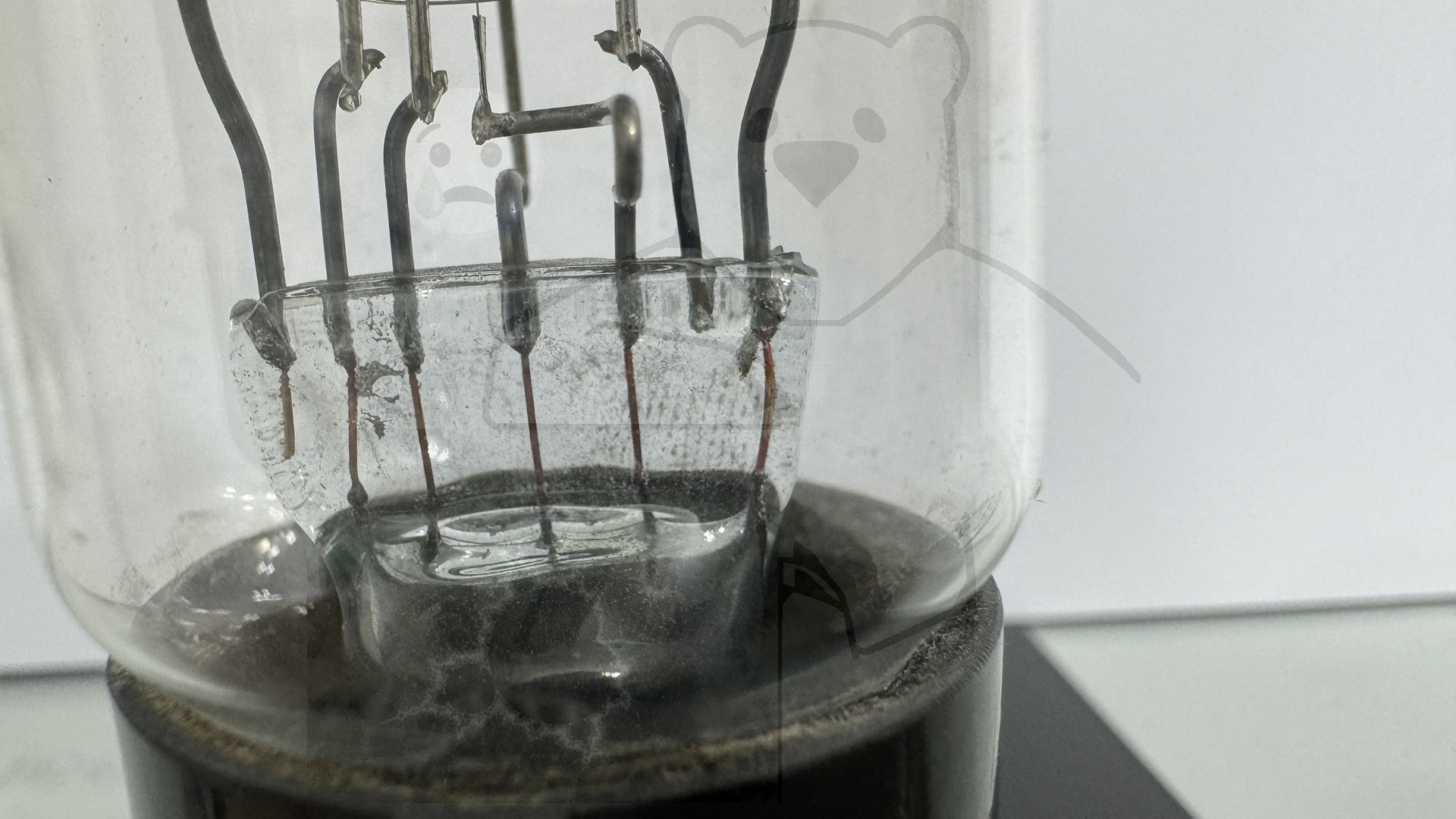

Röhre RE1 #7772 Bild 13

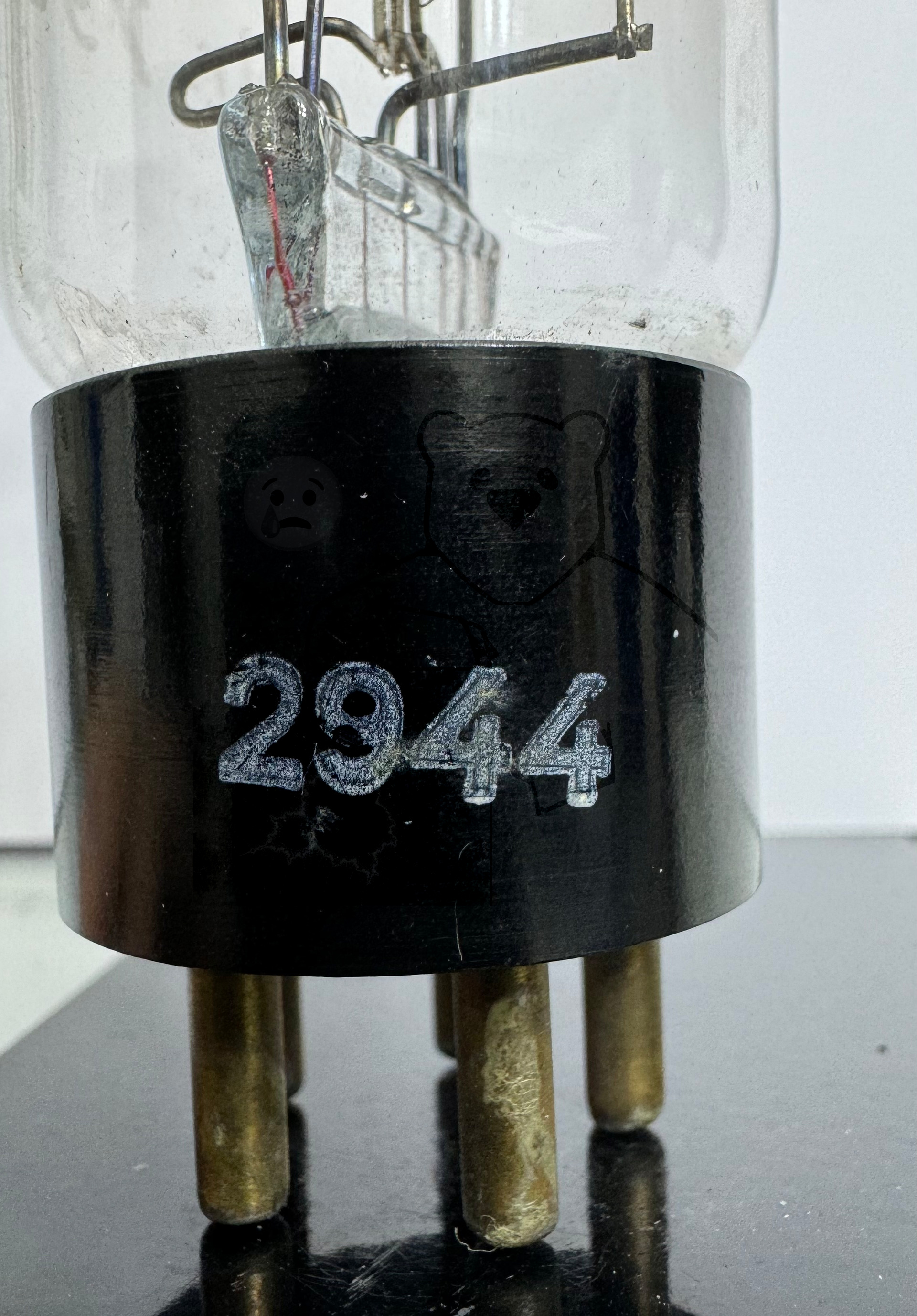

Röhre RE1 #7772 Bild 14

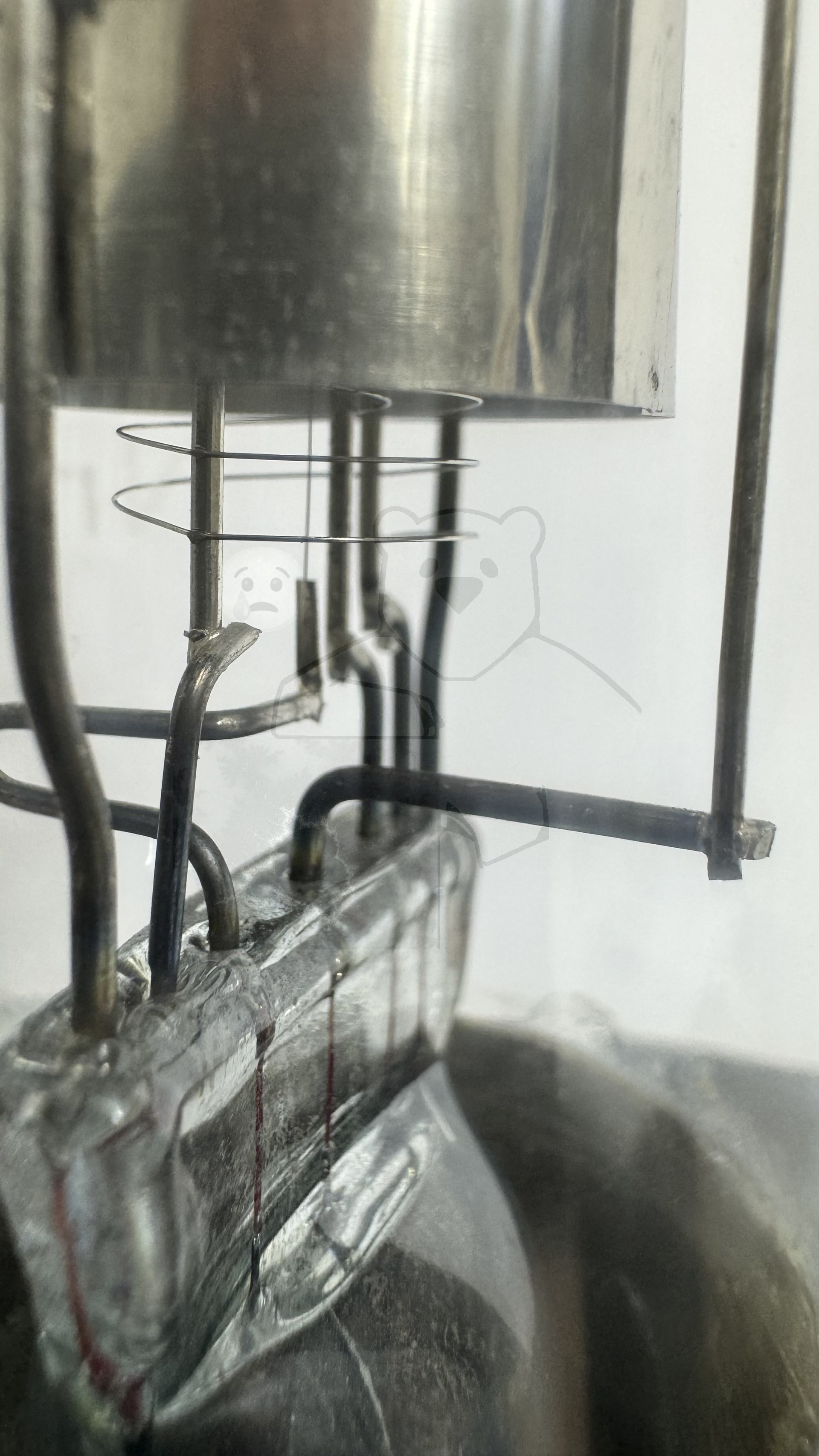

Röhre RE1 #7772 Bild 15

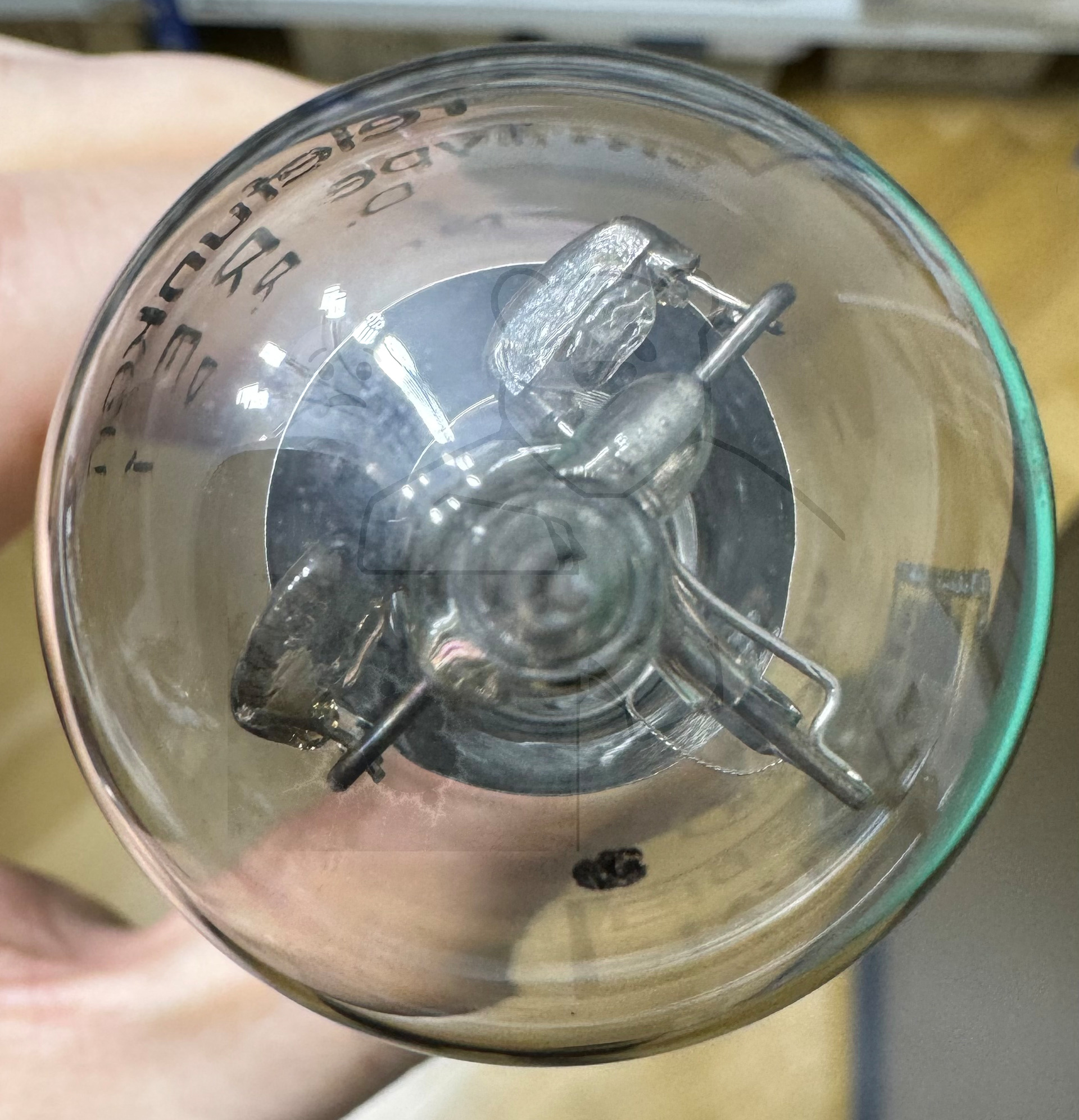

Röhre RE1 #7772 Bild 16

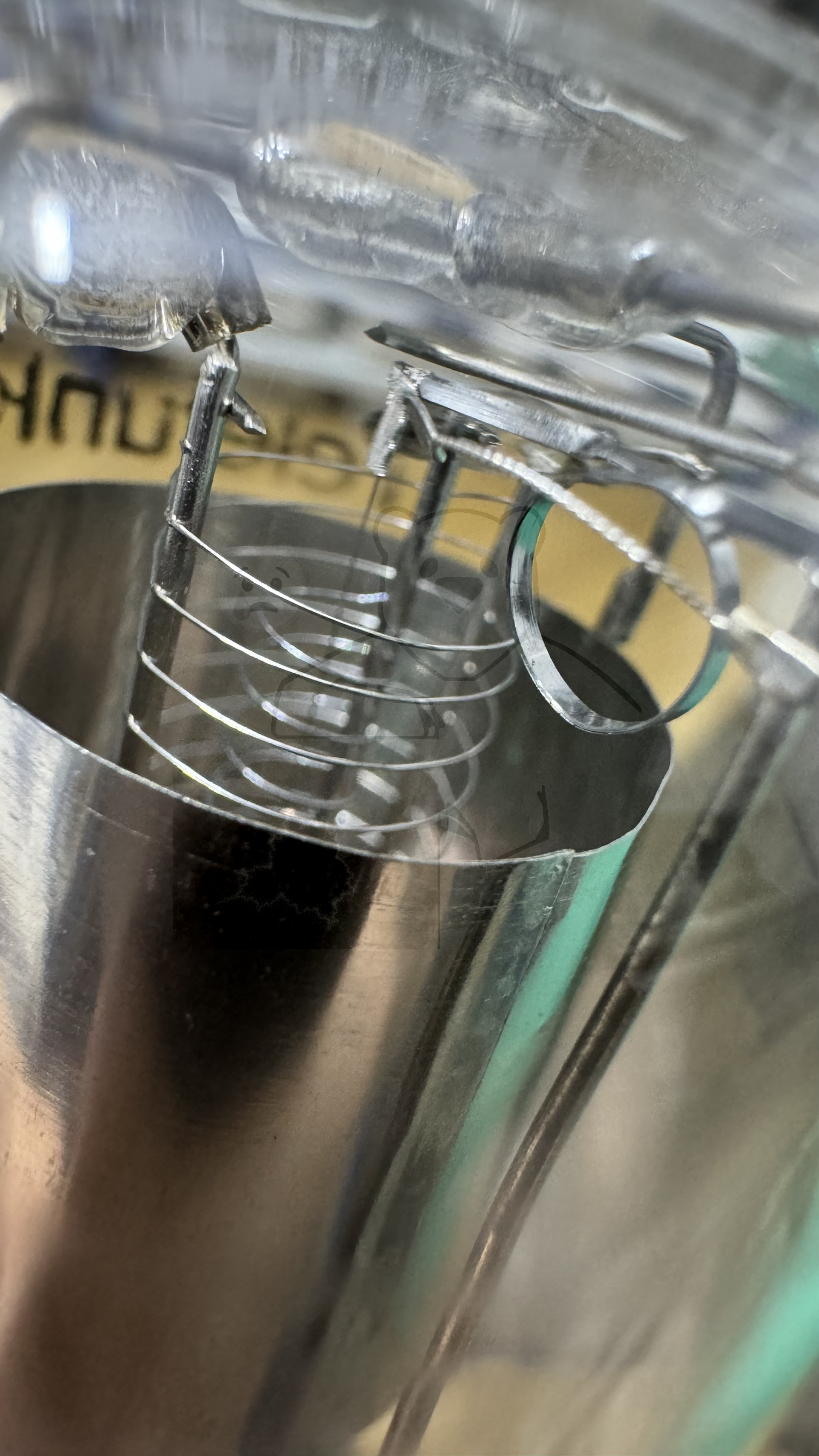

Röhre RE1 #7772 Bild 17

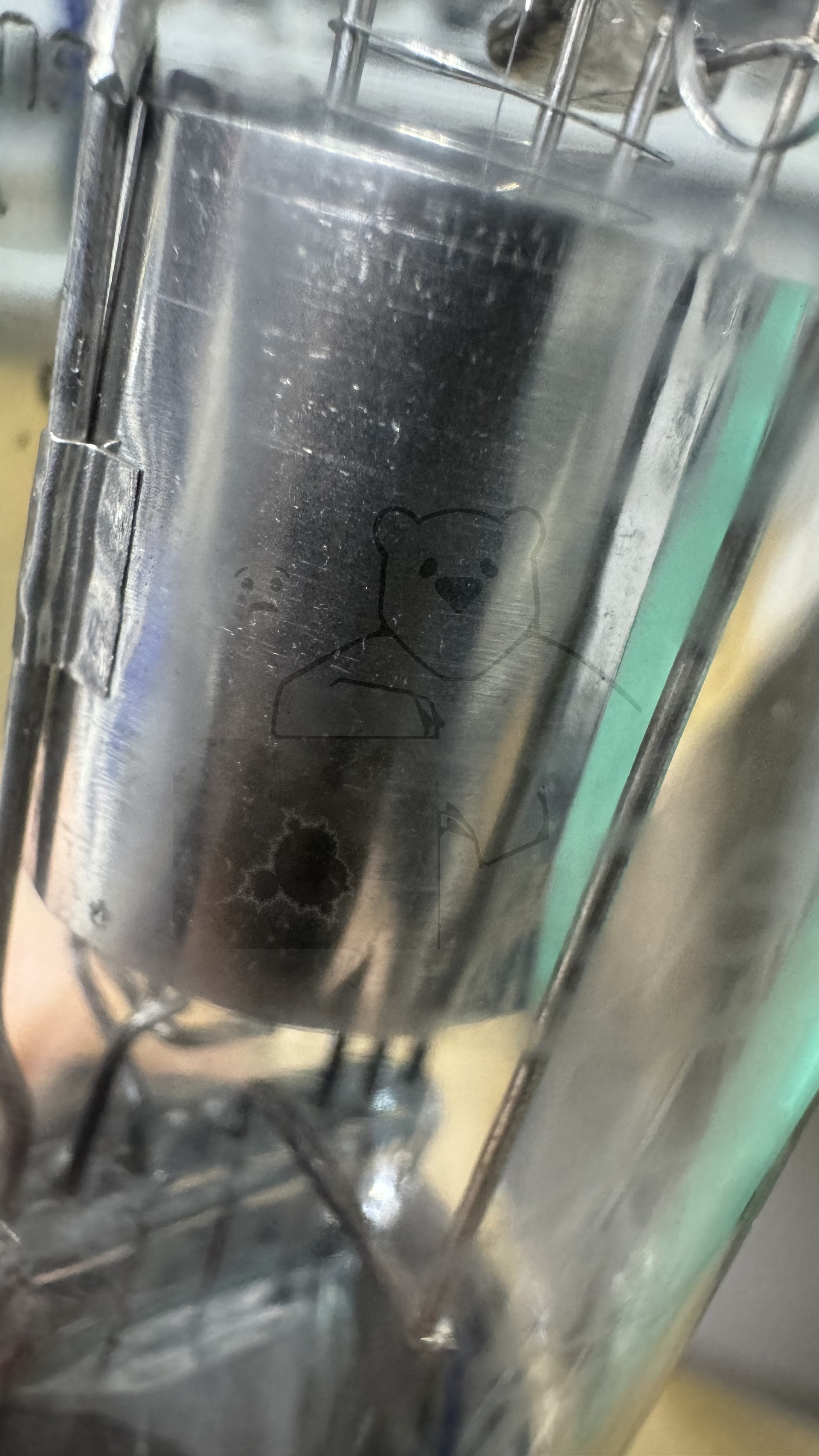

Röhre RE1 #7772 Bild 18

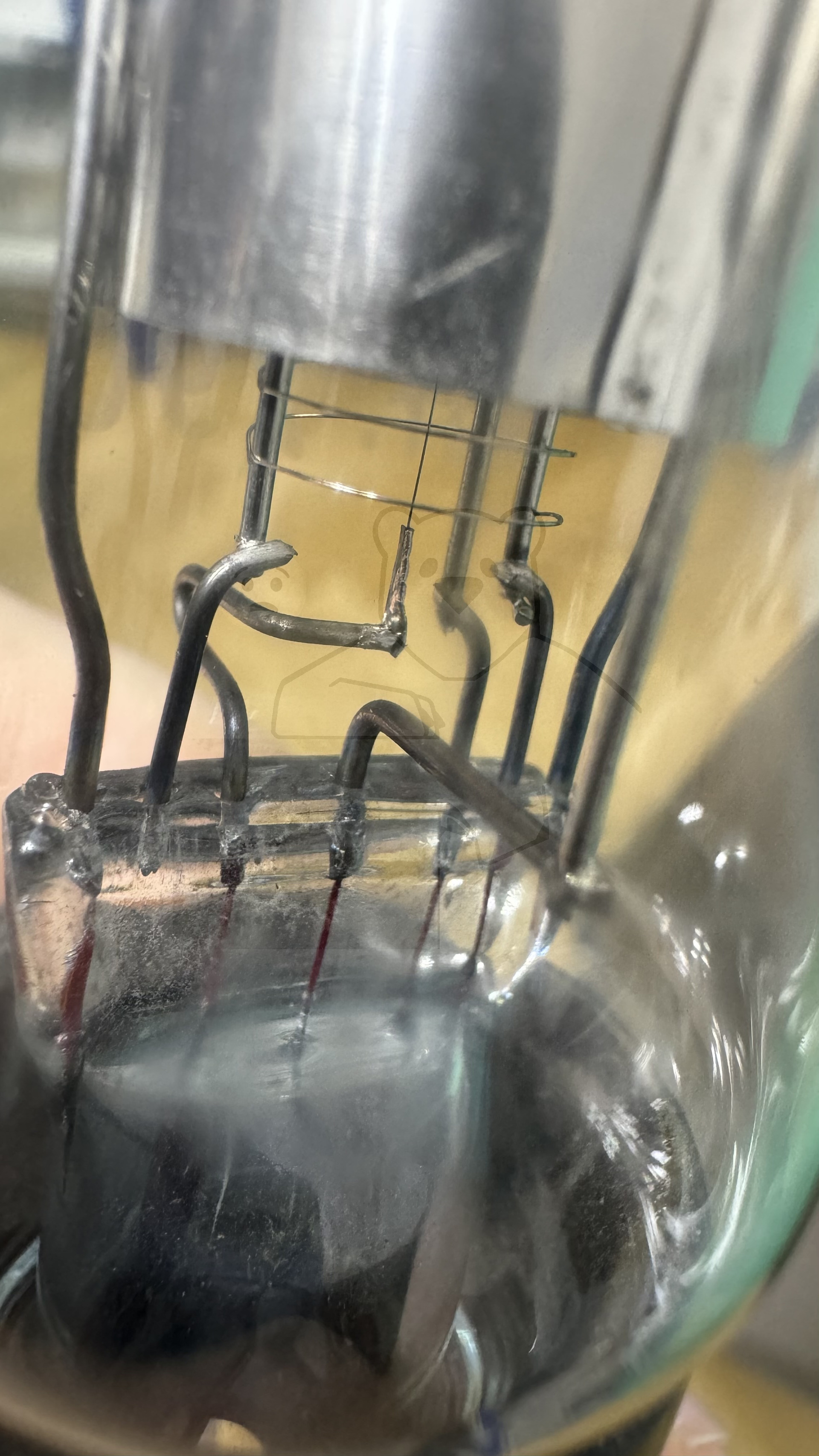

Röhre RE1 #7772 Bild 19

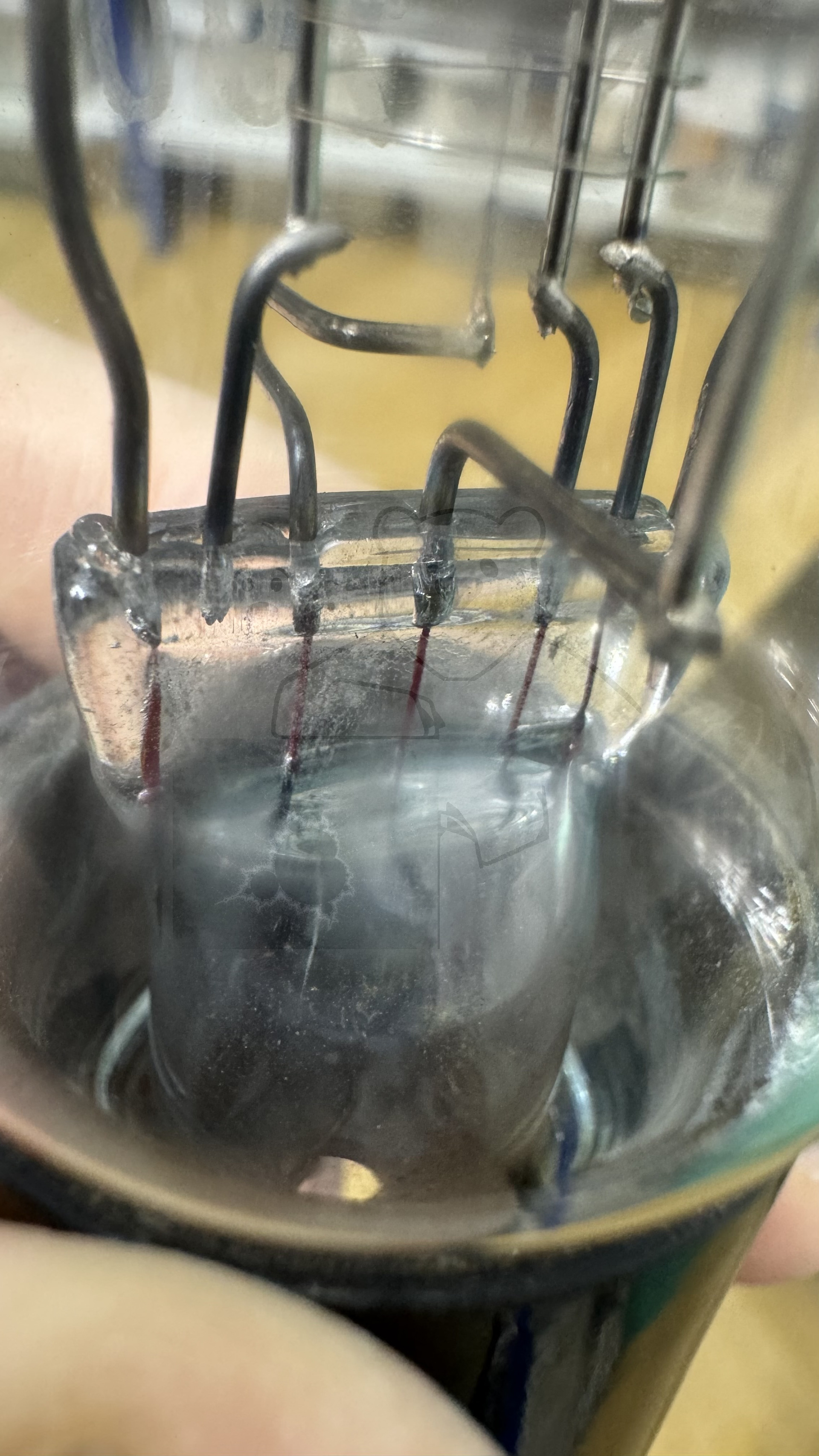

Röhre RE1 #7772 Bild 20

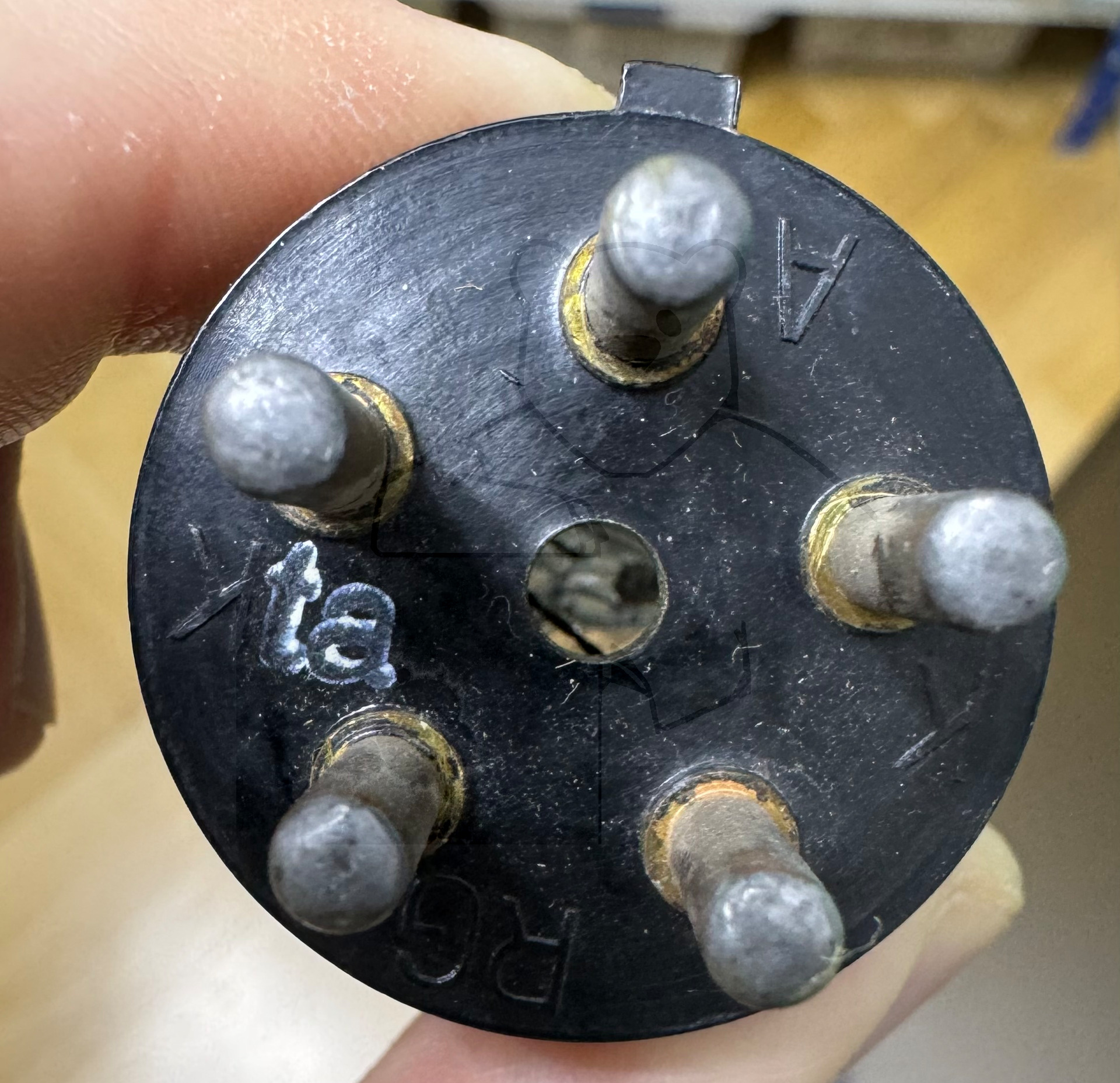

Röhre RE1 #7772 Bild 21
