đ Beschreibung der Röhre: 4689 Inventarnummer: 07730
| Name | â 4689 |
| Vergleichsname | EL5/375 |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 1,35 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Markiert als 'Import' - Wurde auf den Schwedischen Markt gebracht. Garantitiden utgÄr KAFT KontrollbyrÄ Radiobesiktningen 16. Mai. 1950 |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Versiegelte Originalverpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S127 |
đ Beschreibung der Systeme fĂŒr die Röhre: 4689
| System 1 | |
| Kathode | 4 |
| Gitter 1 | 6 |
| Gitter 2 | 7 |
| Gitter 3 | 4 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 4 |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 4689
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: 4689
Anwendung 4689 Version 1.pdf (97 kB)
Anwendung 4689 Version 2 [www.tubedata.info].pdf (152 kB)
Datenblatt 4689 Miniwatt [www.tubedata.info].pdf (30 kB)
Pruefkarte 4689 EL5-375 - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 4689

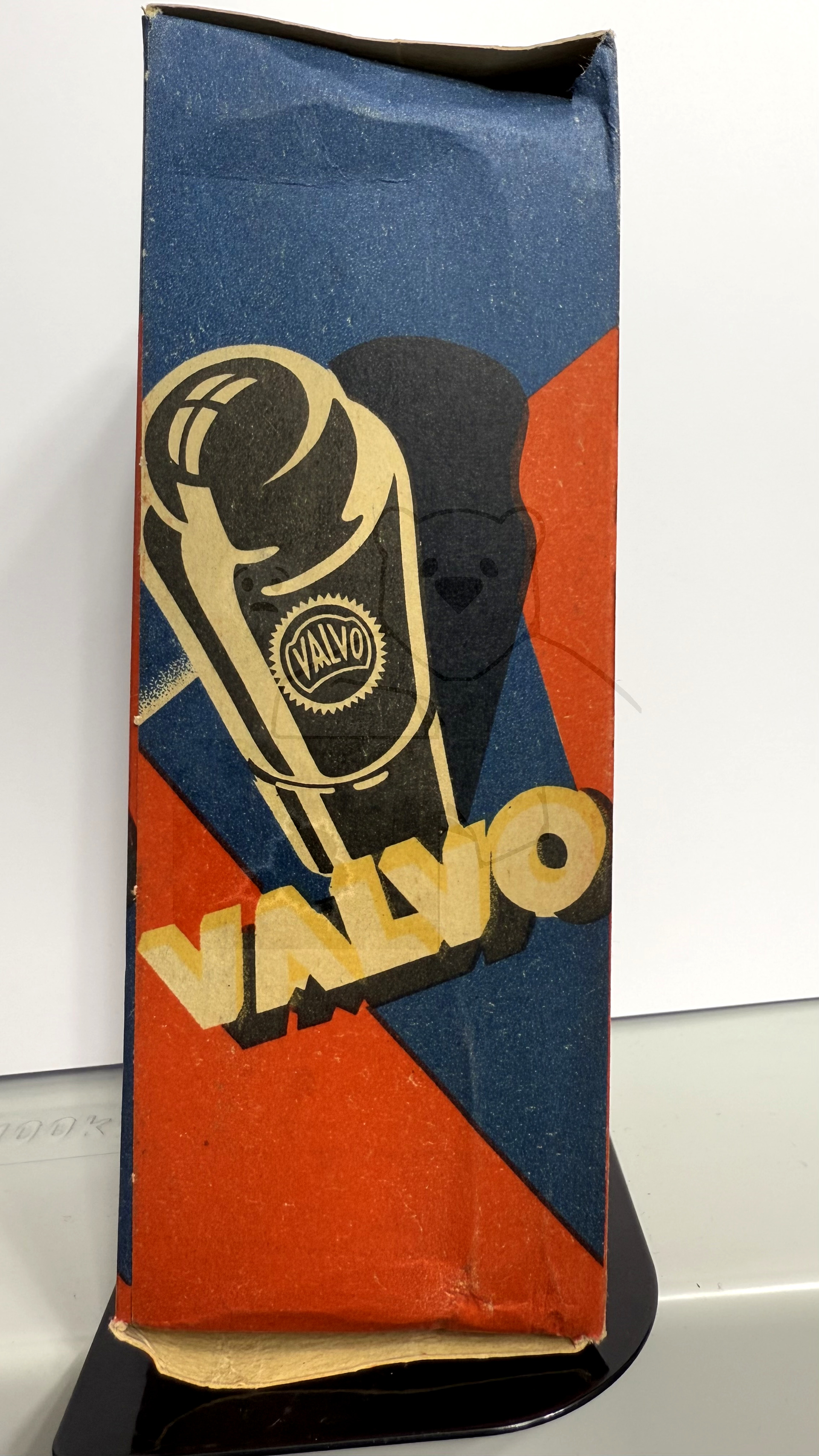

Röhre 4689 #7730 Verpackung Bild 1

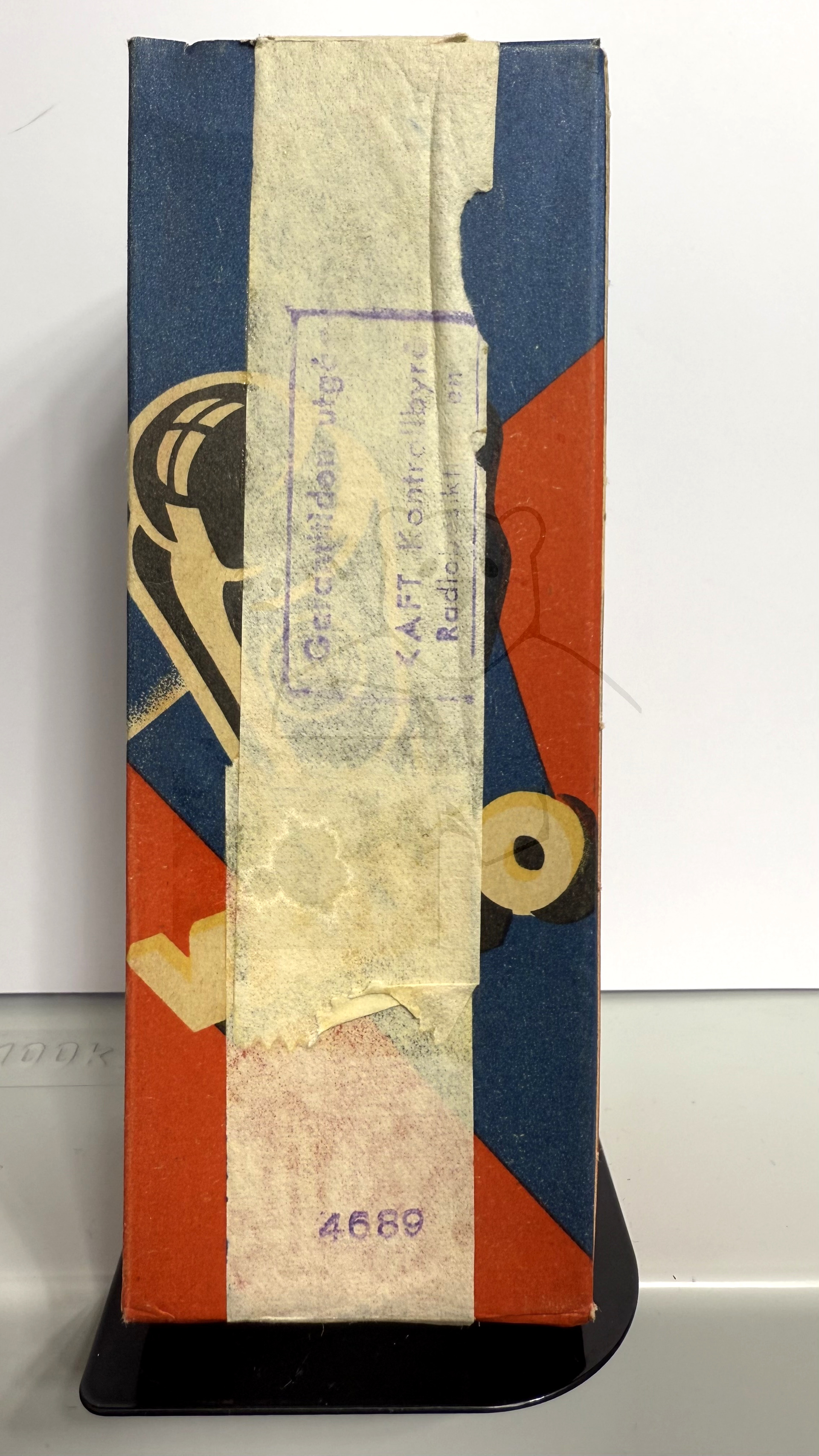

Röhre 4689 #7730 Verpackung Bild 2

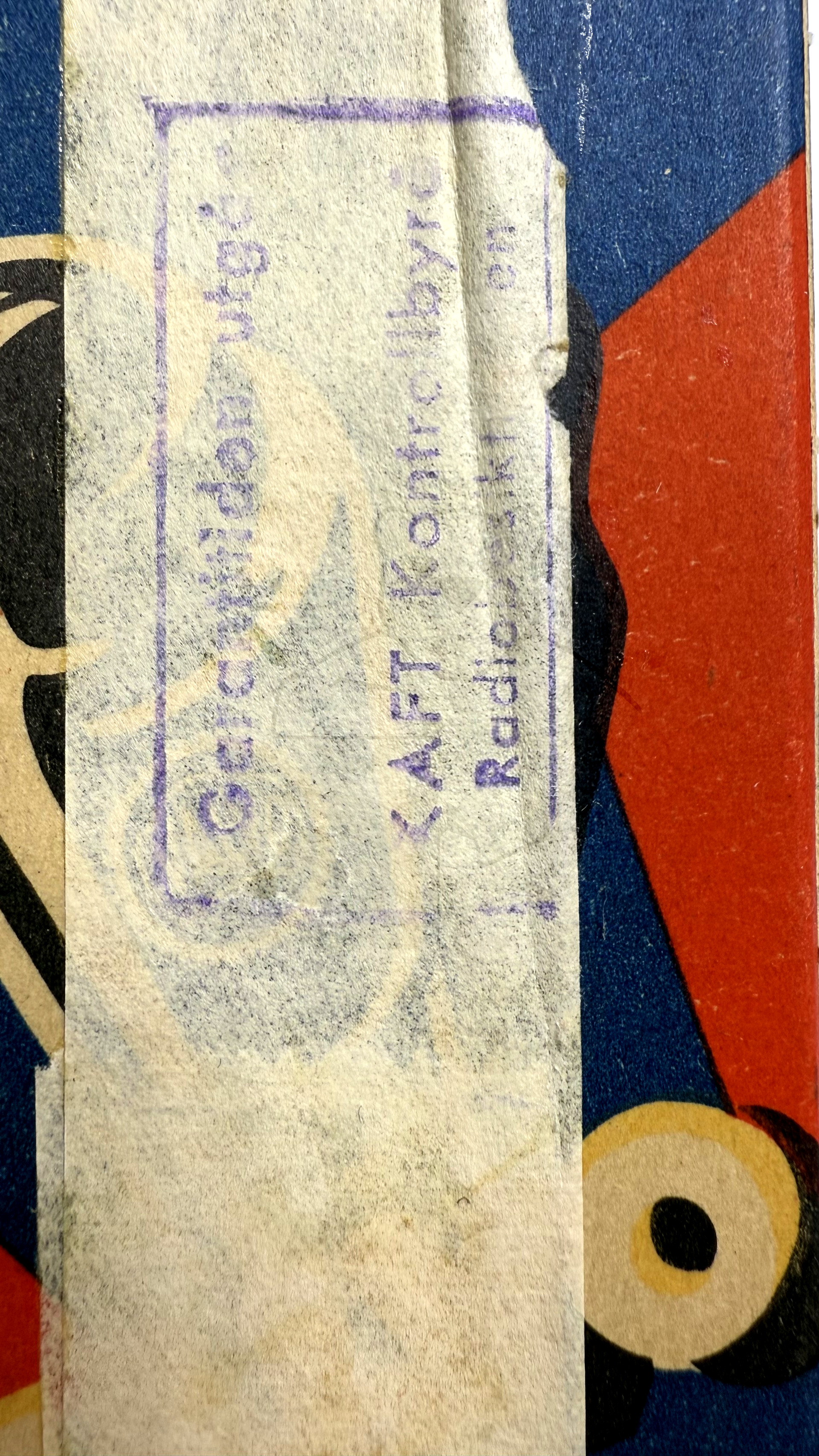

Röhre 4689 #7730 Verpackung Bild 3

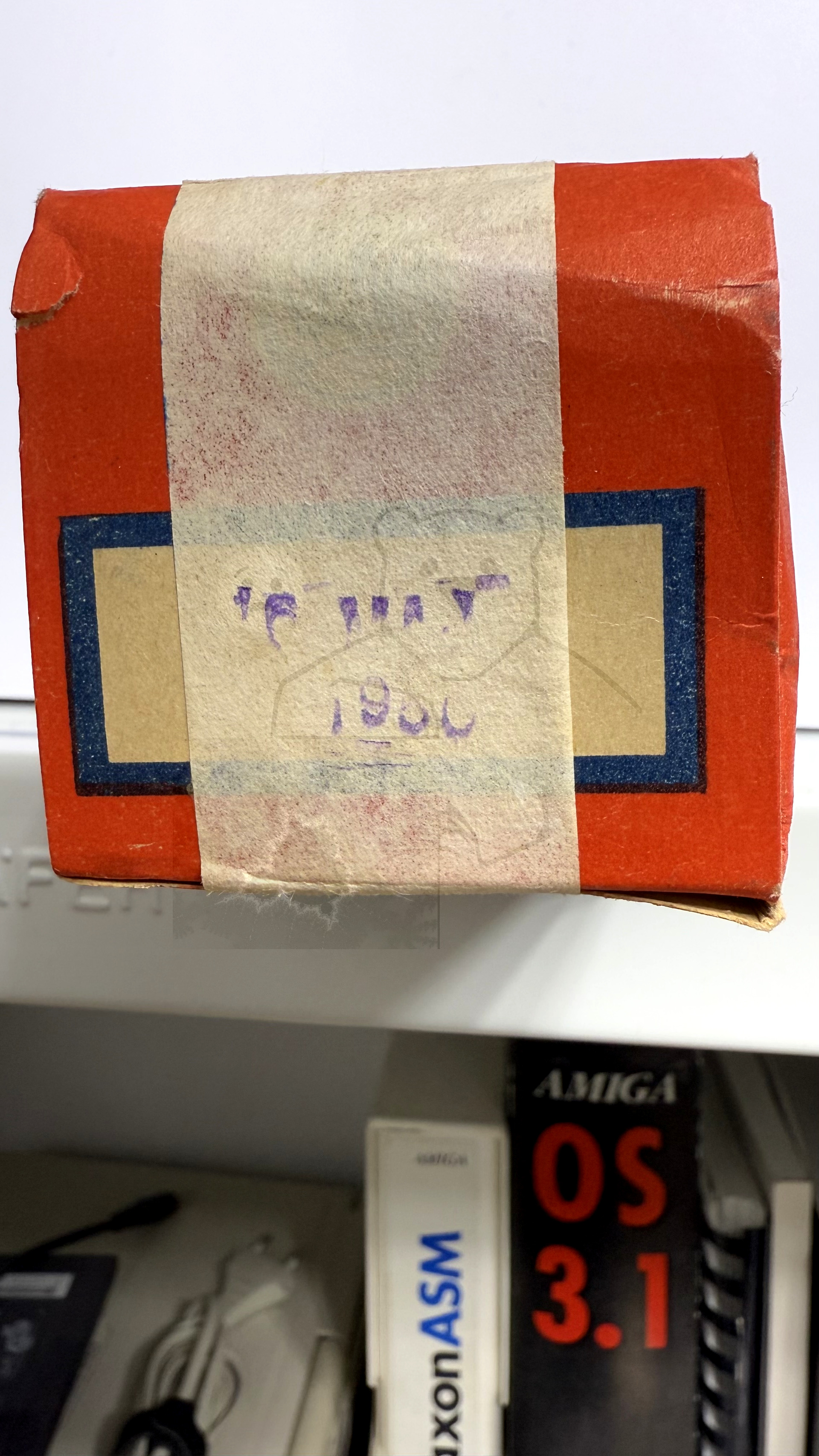

Röhre 4689 #7730 Verpackung Bild 4
