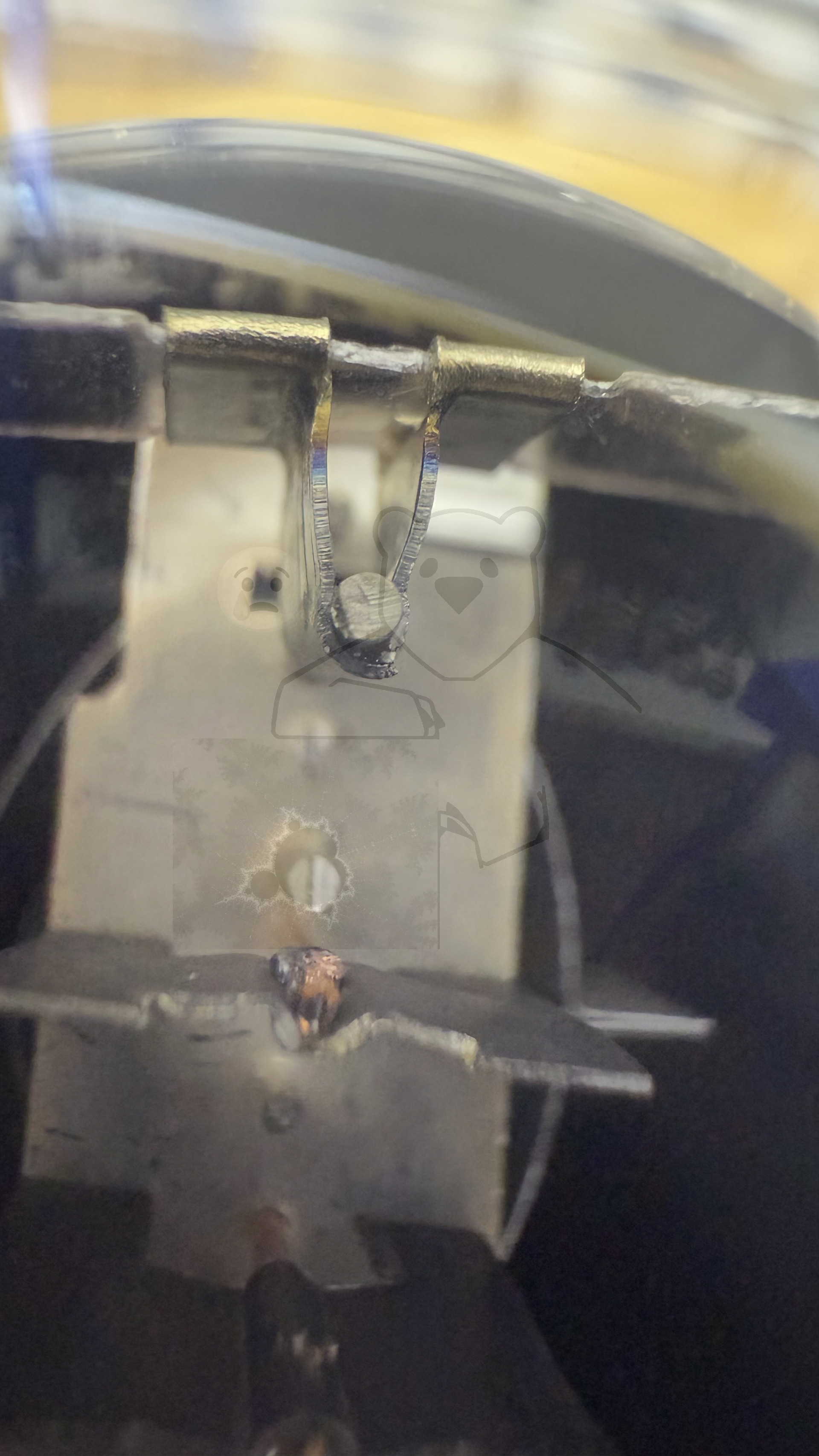

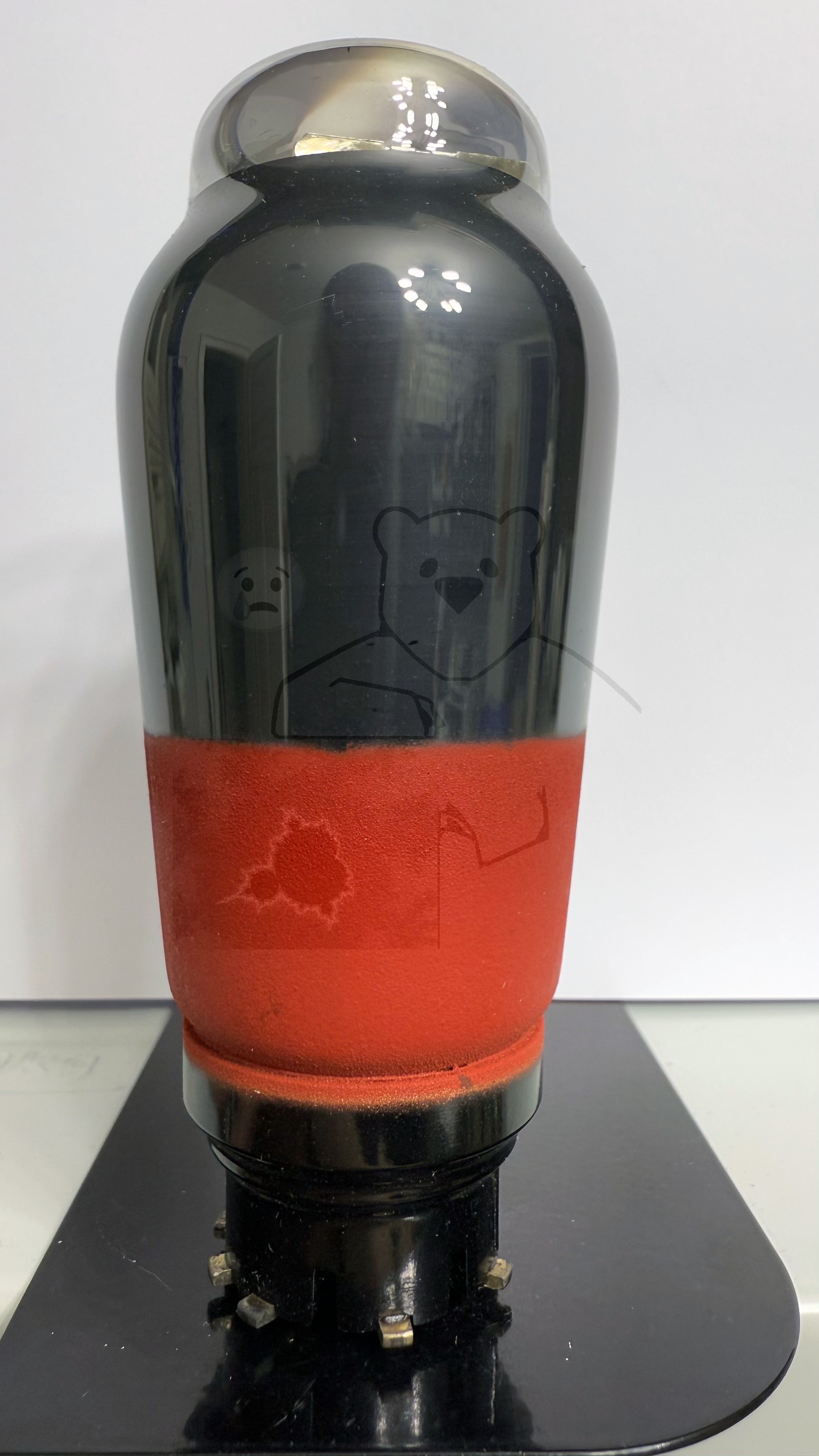

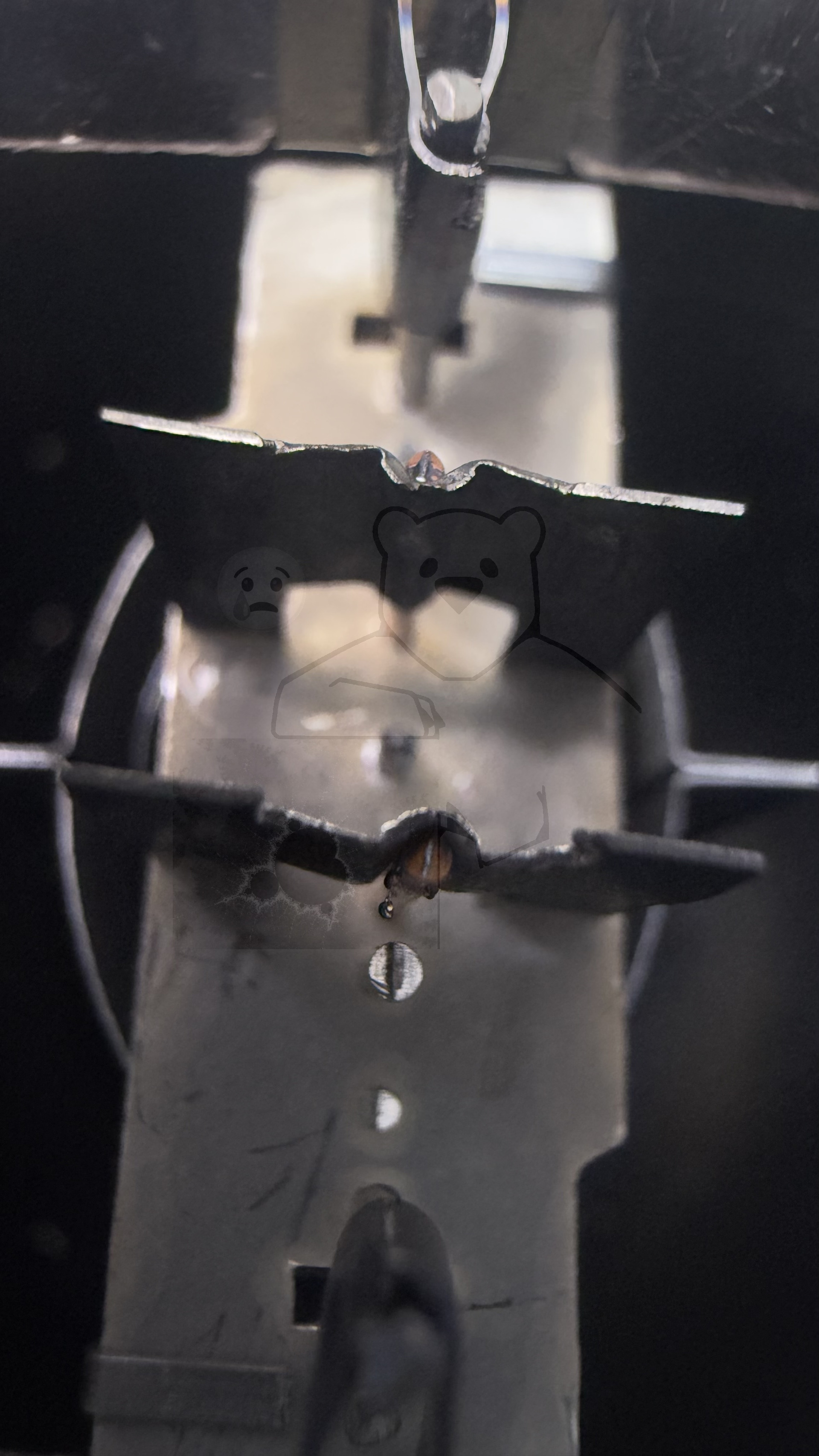

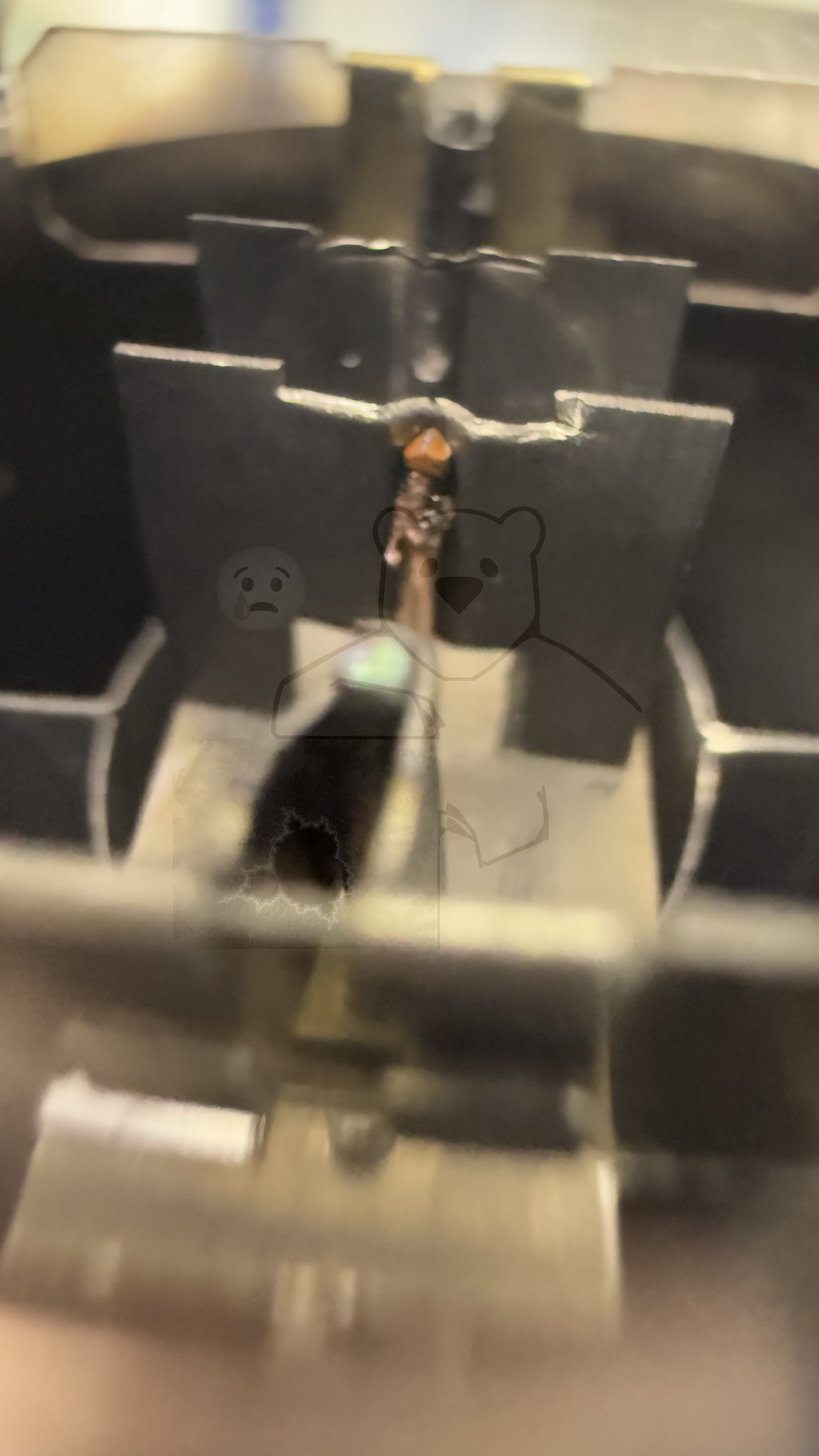

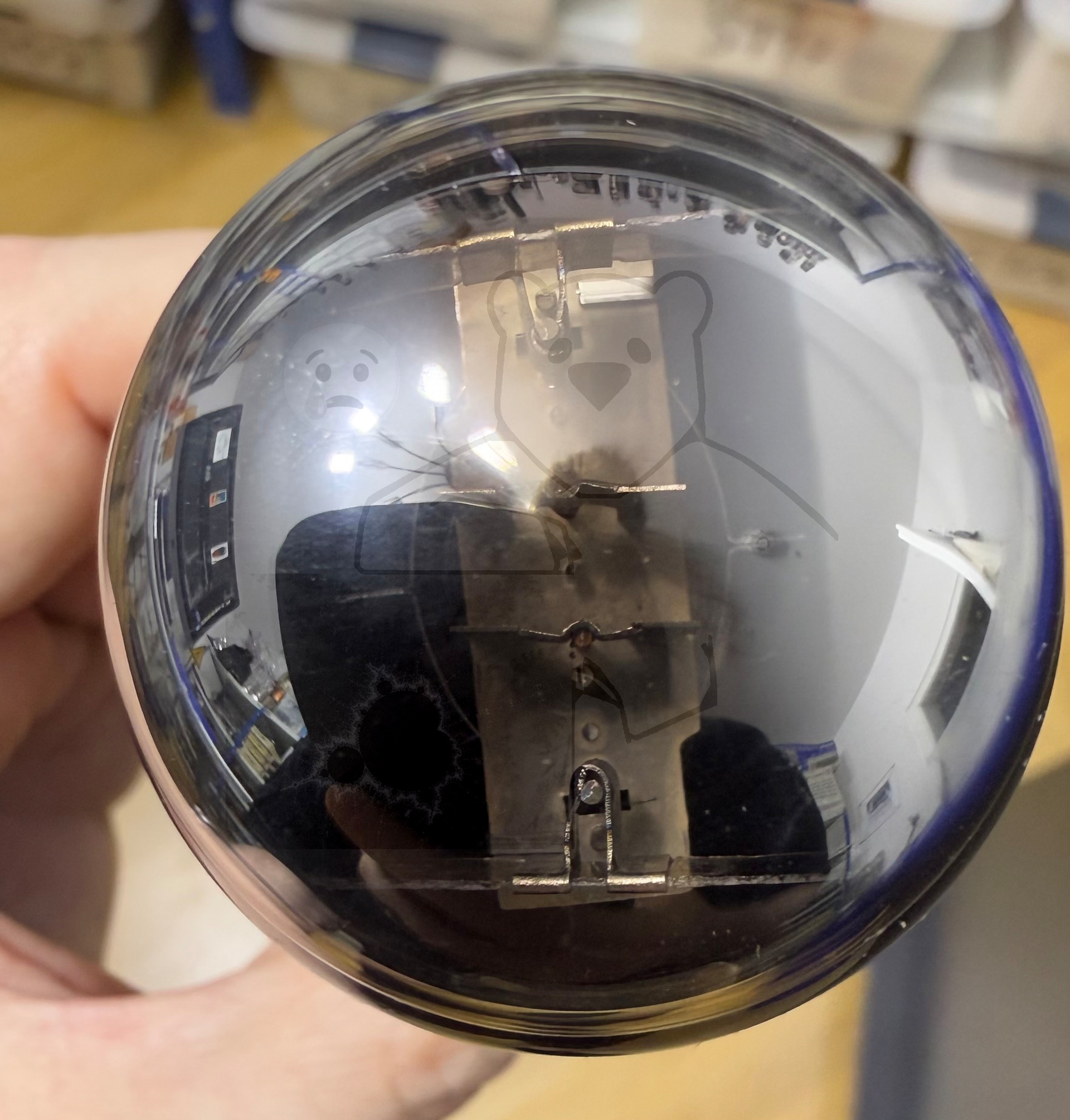

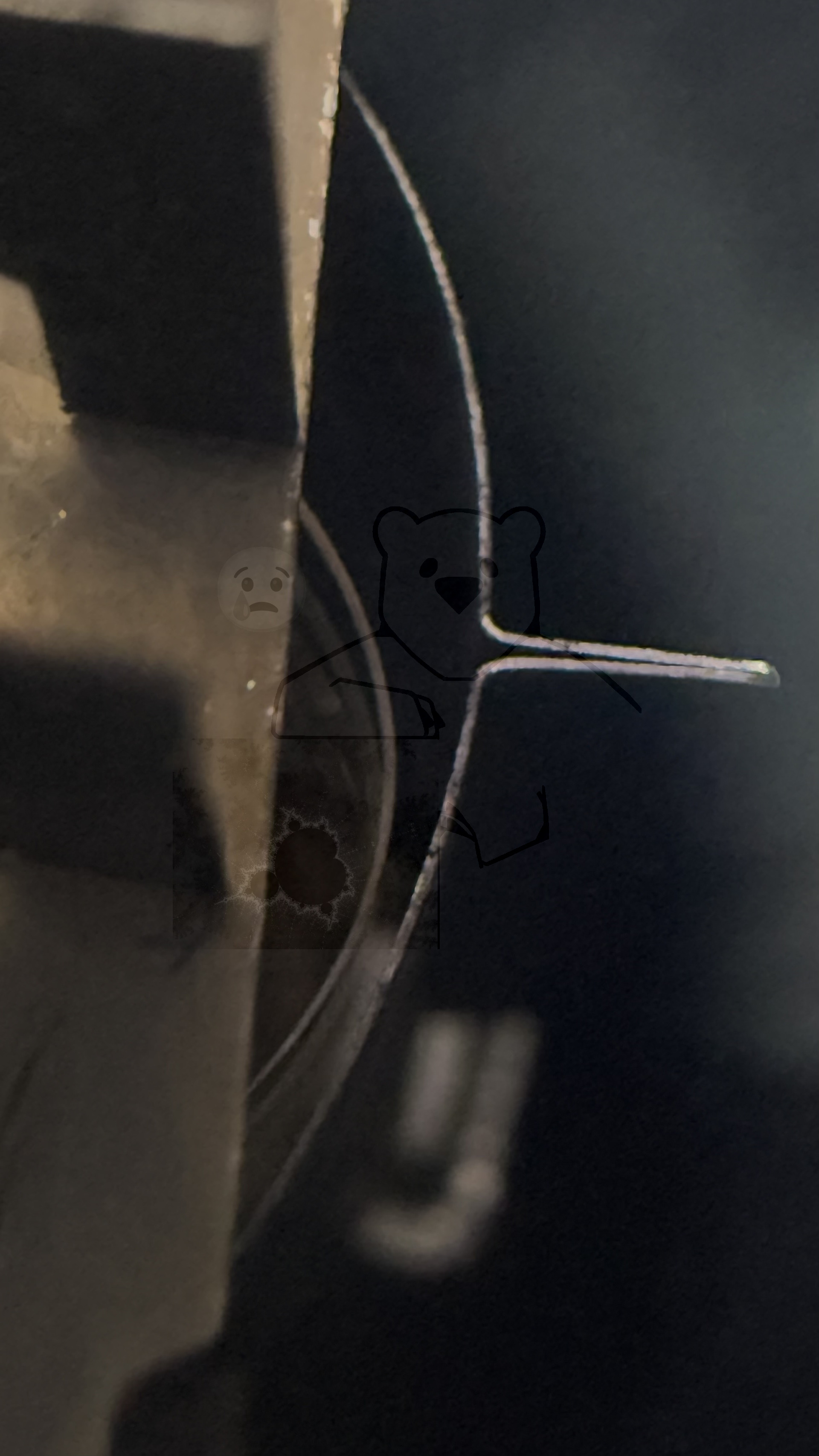

Daten und Bilder der Röhre: 4689

🔎 Beschreibung der Röhre: 4689 Inventarnummer: 07729

Name	→ 4689
Vergleichsname	EL5/375
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,35
Art der Heizung	Indirekt

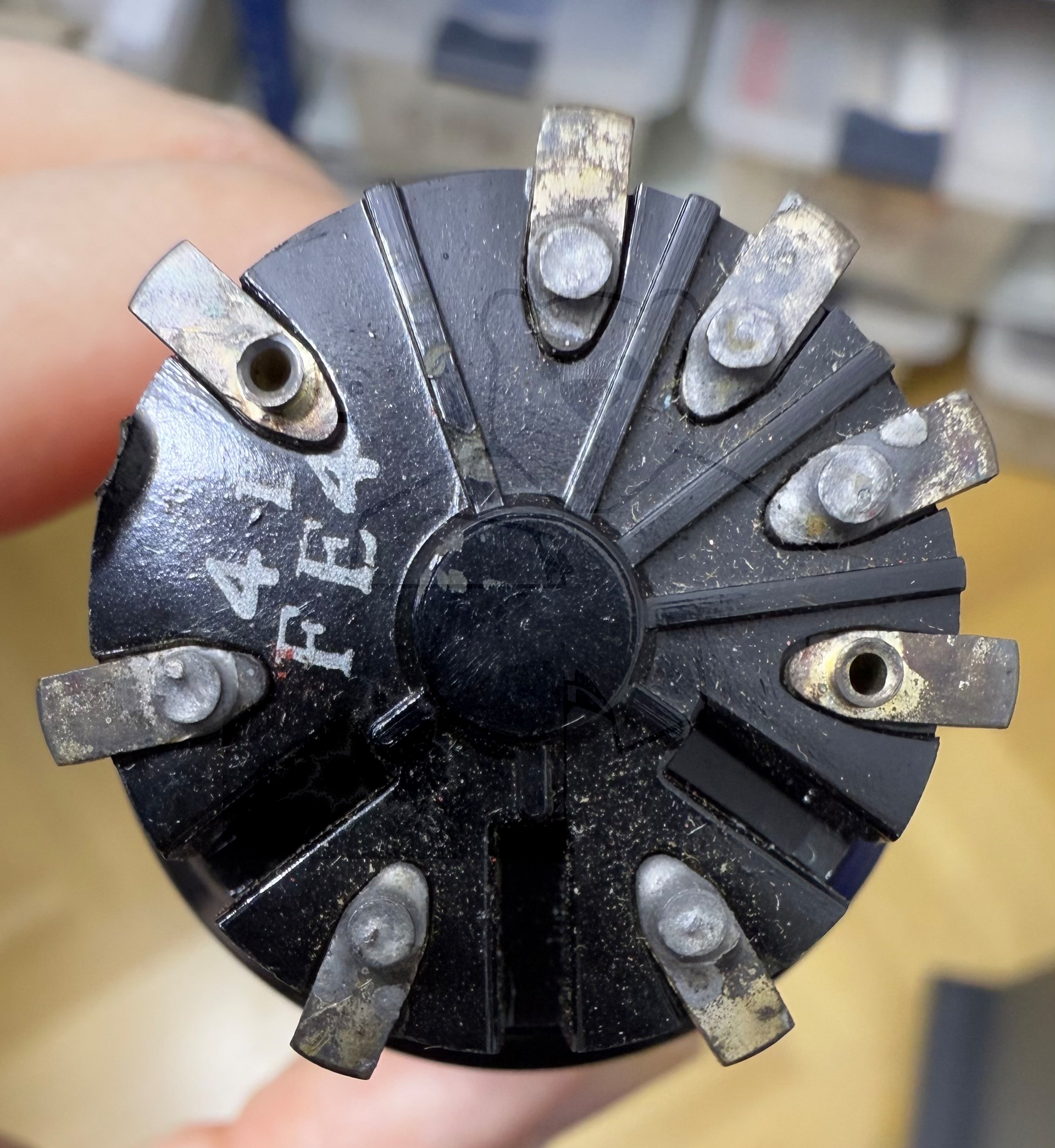

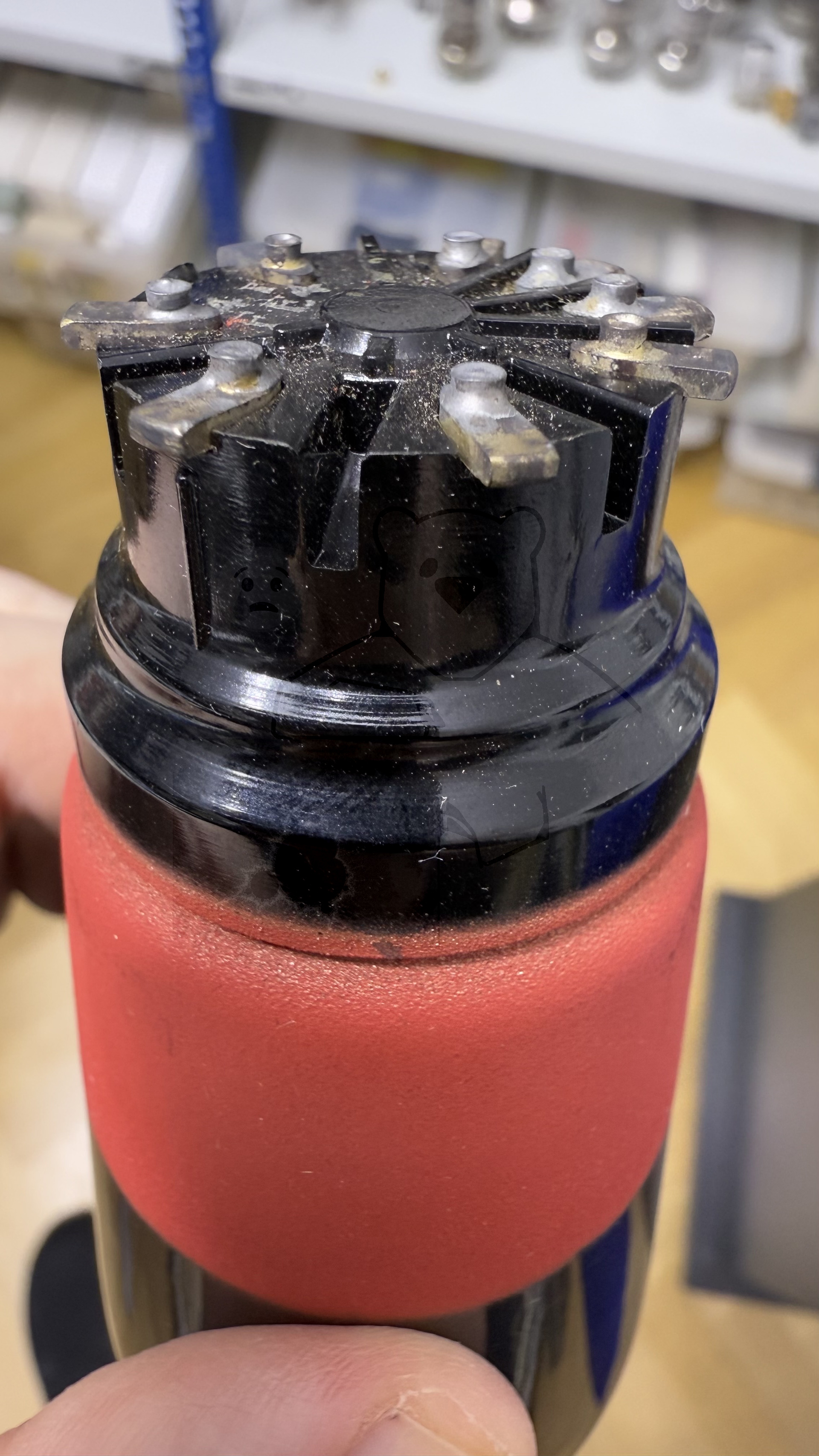

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp

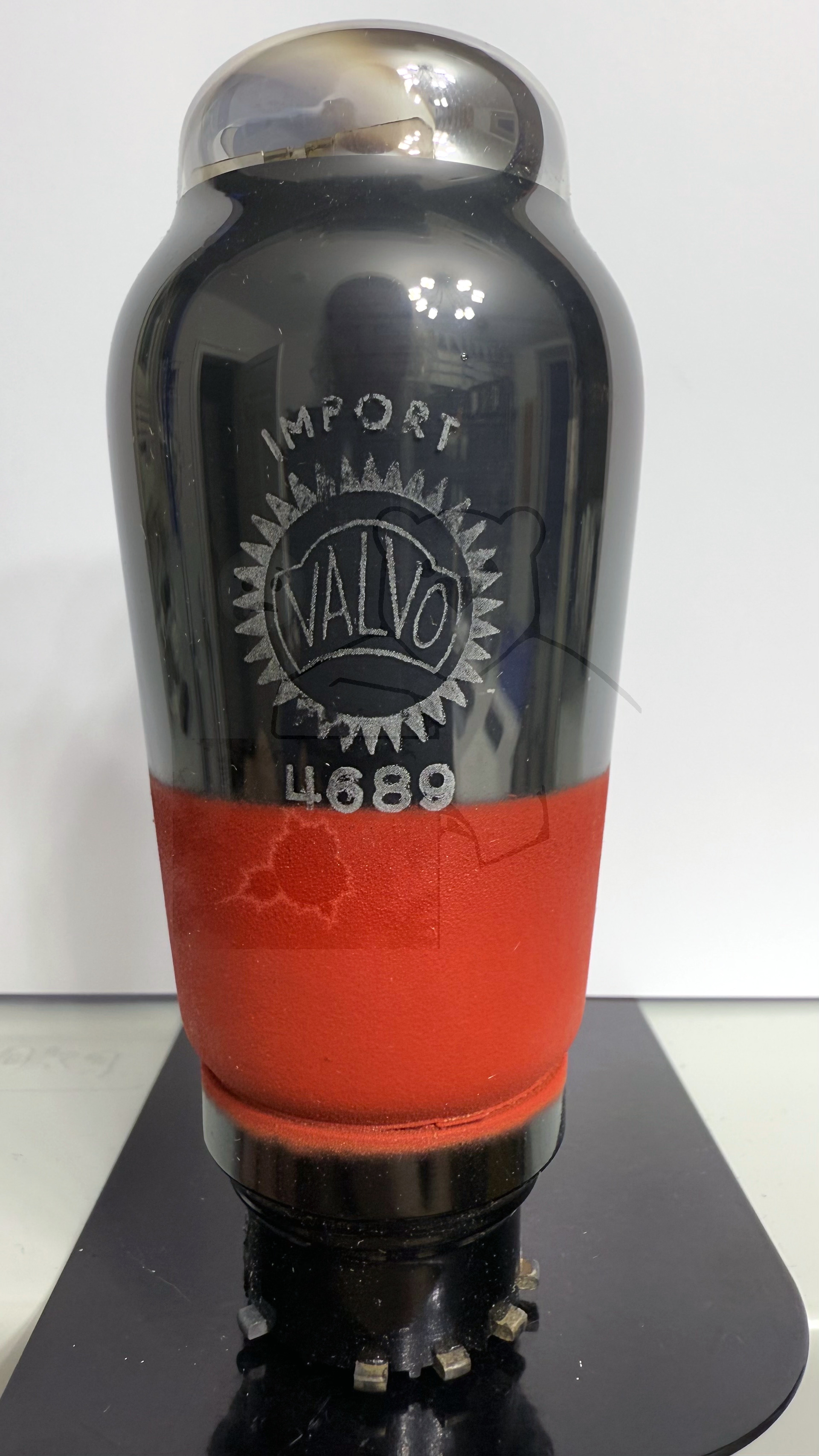

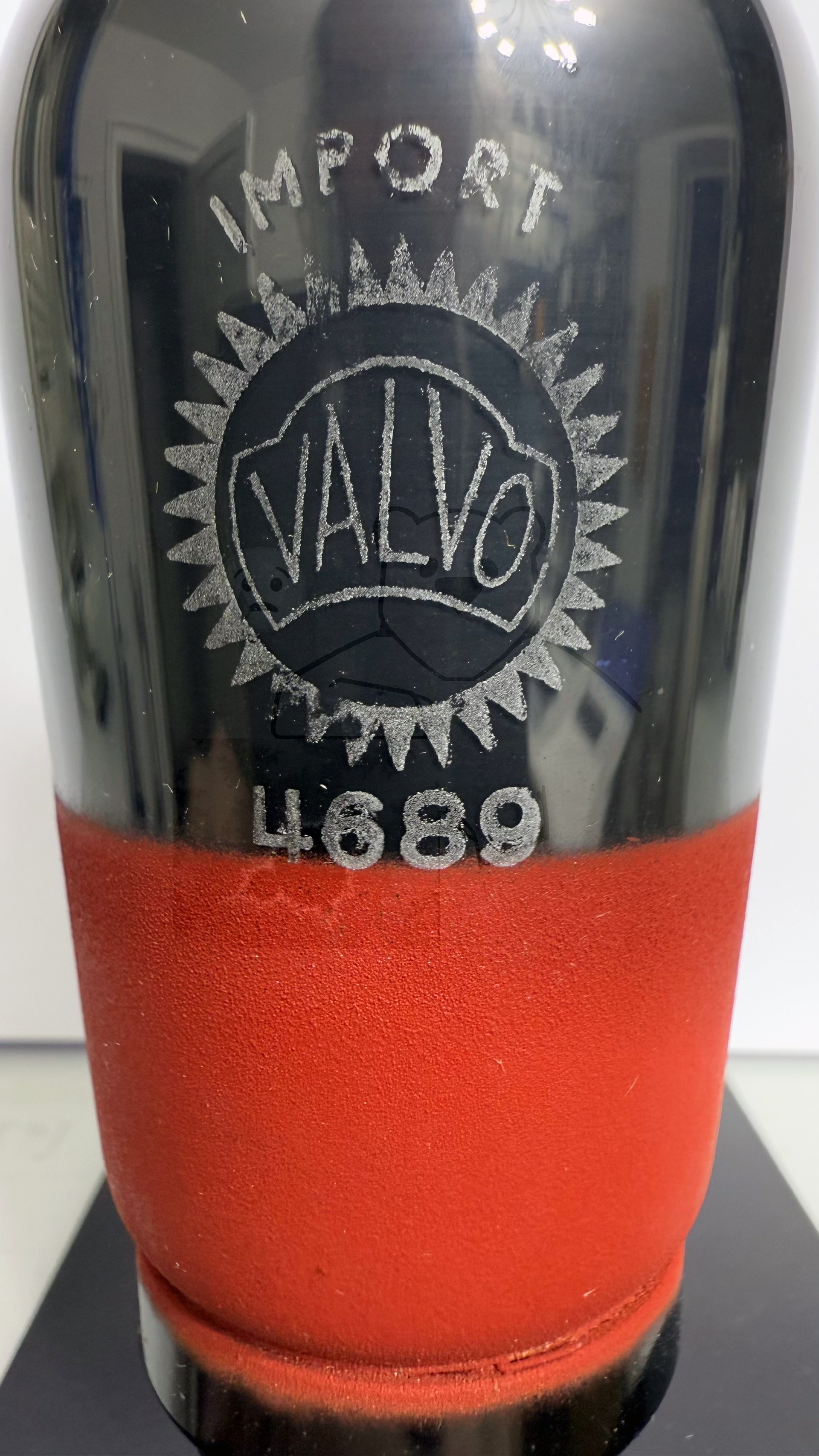

Informationen	Markiert als 'Import' - Wurde auf den Schwedischen Markt gebracht. Garantitiden utgår KAFT Kontrollbyrå Radiobesiktningen 1950
Kenn Nummer
Ätz- Produktionscode	4r FE4
Serien Nummer

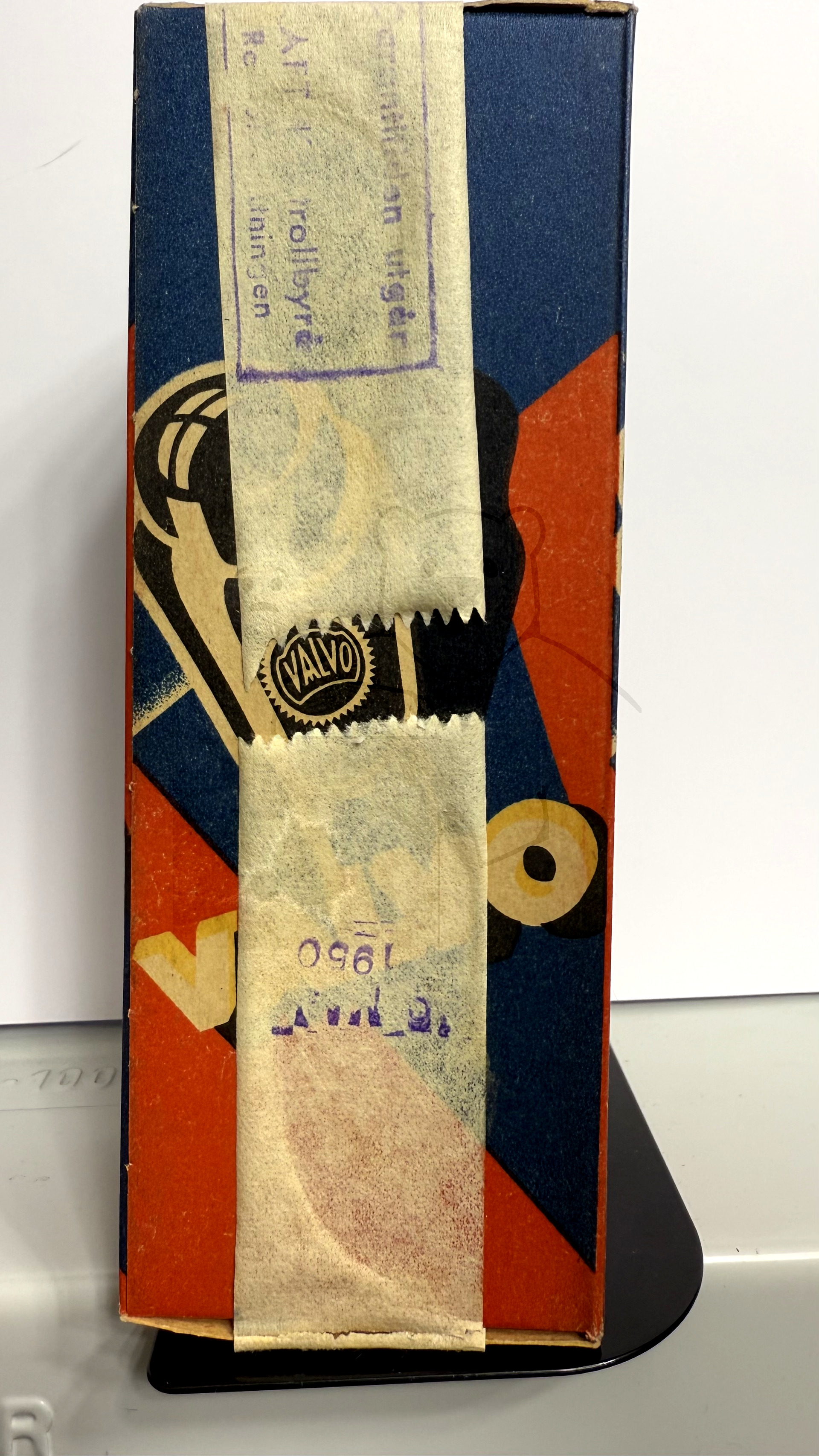

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S127

🔎 Beschreibung der Systeme für die Röhre: 4689

	System 1
Kathode	4
Gitter 1	6
Gitter 2	7
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	4
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 4689

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 4689
Anwendung 4689 Version 1.pdf (97 kB)
Anwendung 4689 Version 2 [www.tubedata.info].pdf (152 kB)
Datenblatt 4689 Miniwatt [www.tubedata.info].pdf (30 kB)
Pruefkarte 4689 EL5-375 - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
