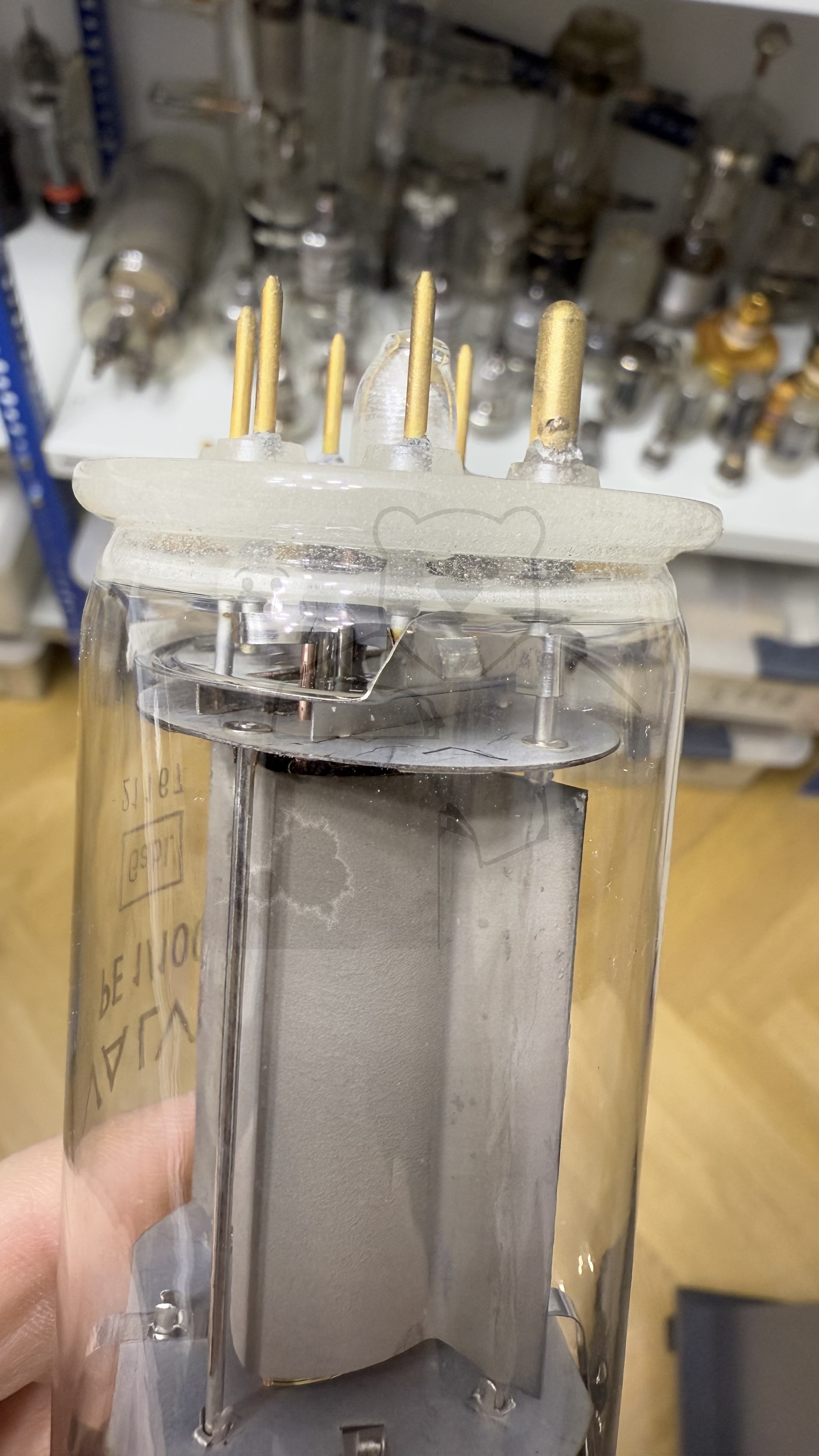

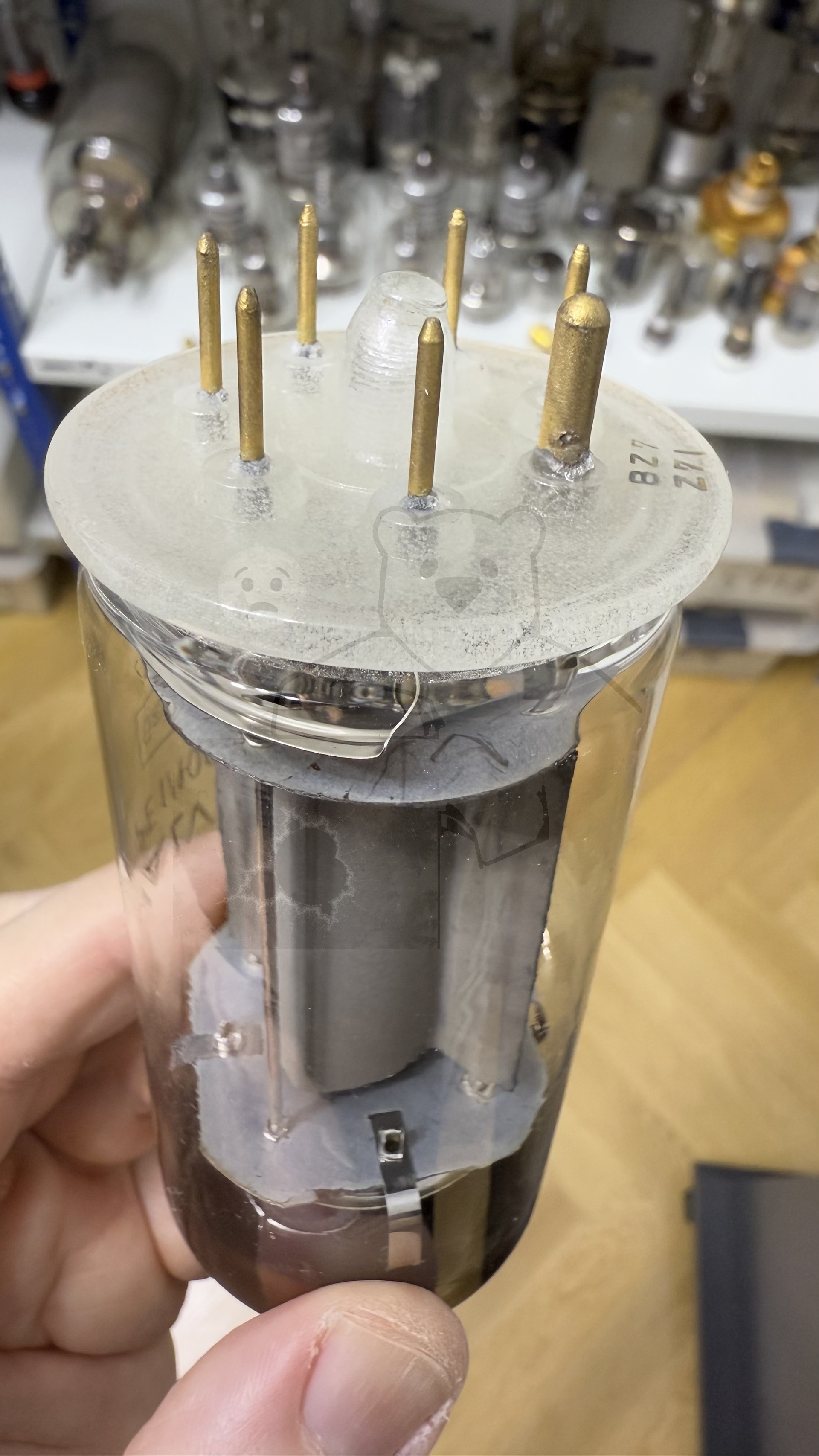

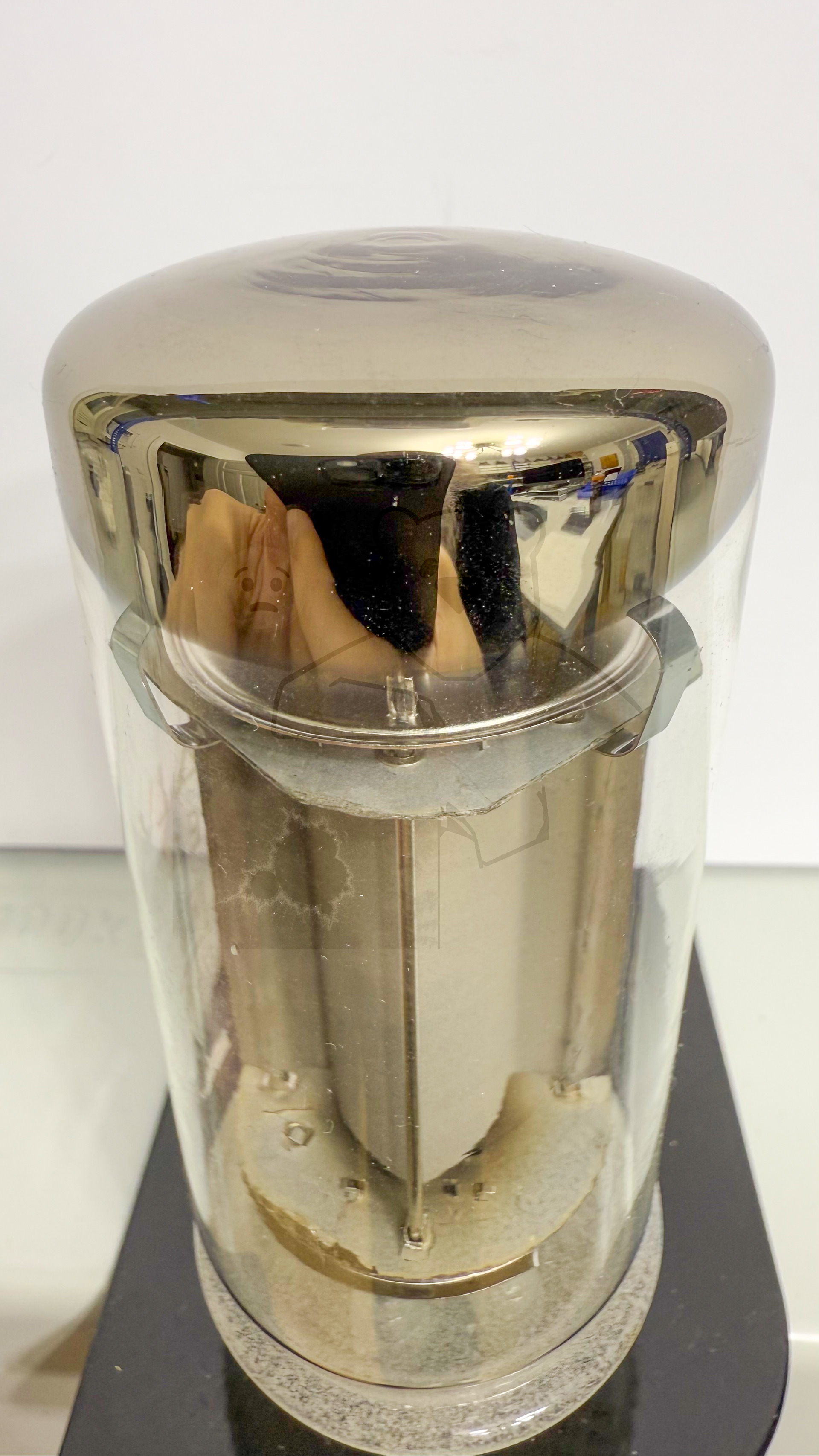

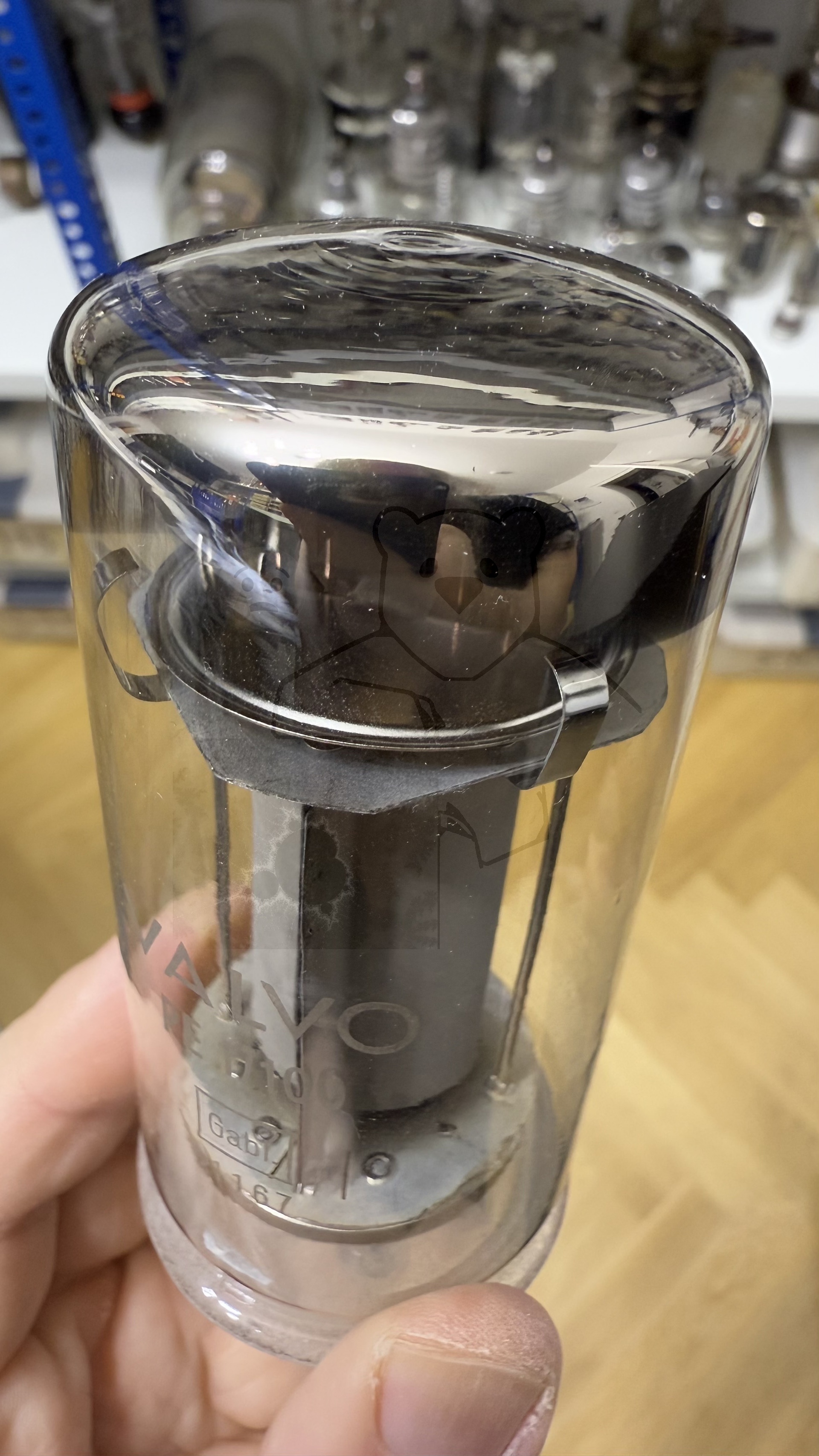

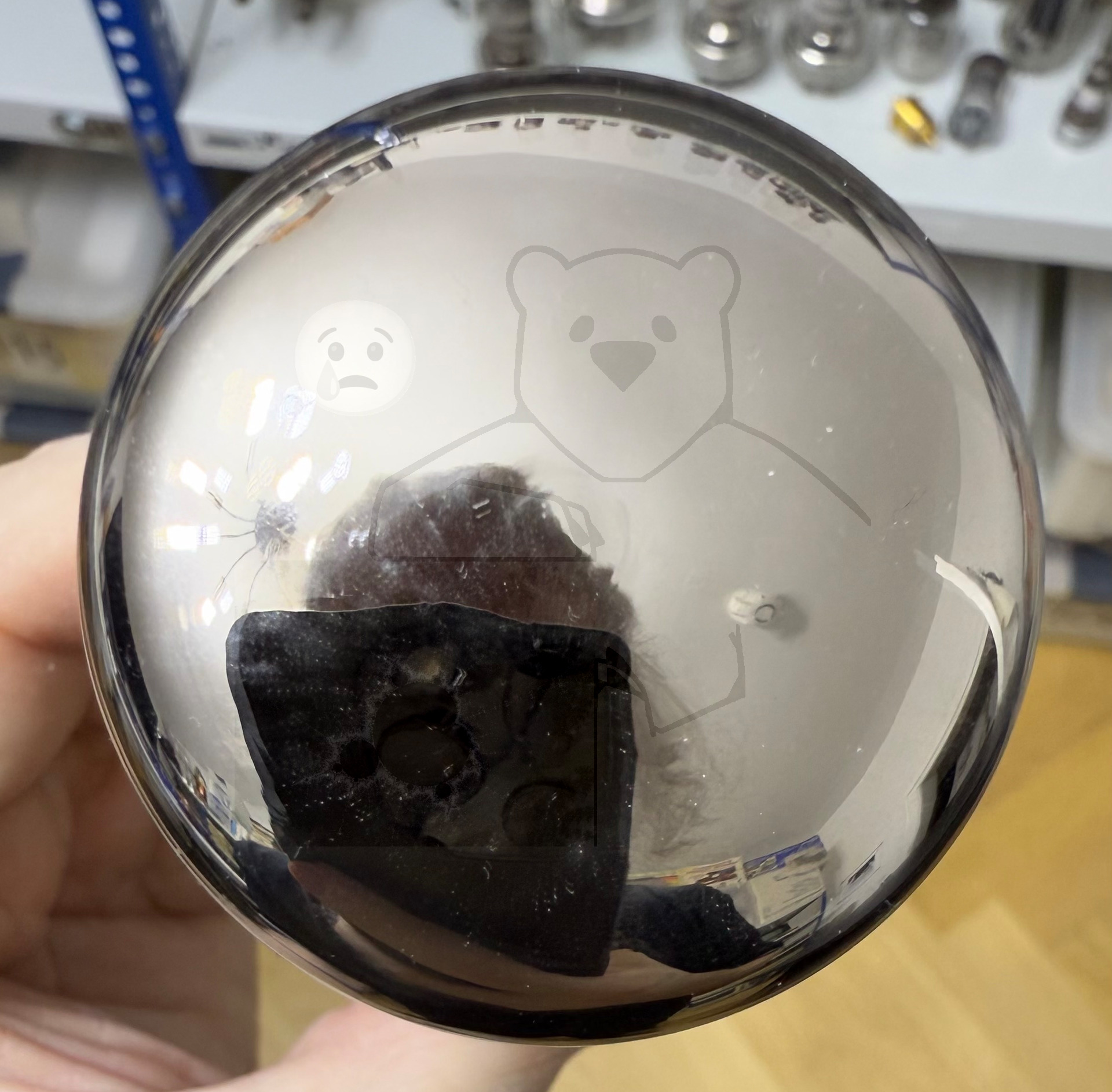

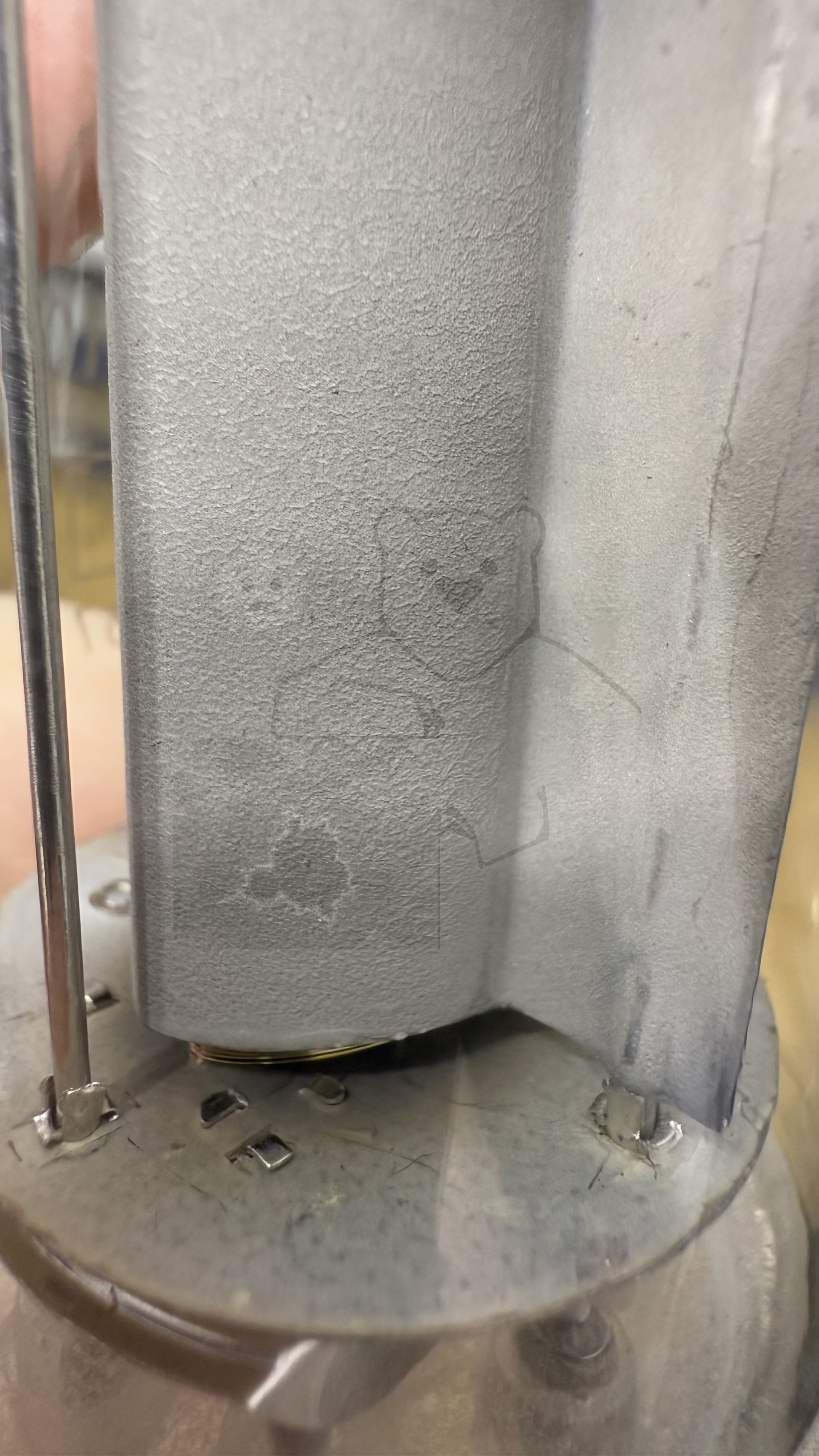

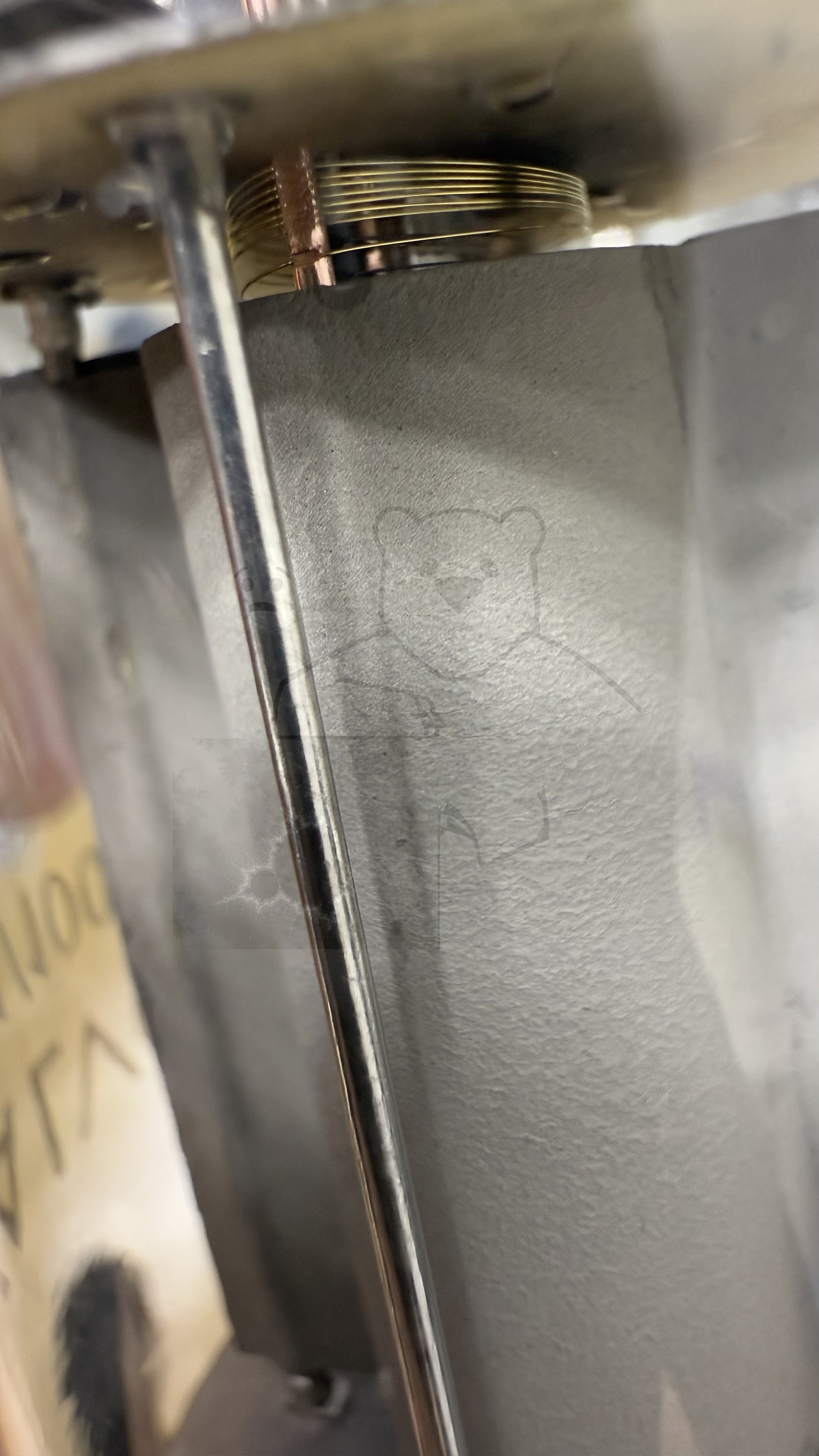

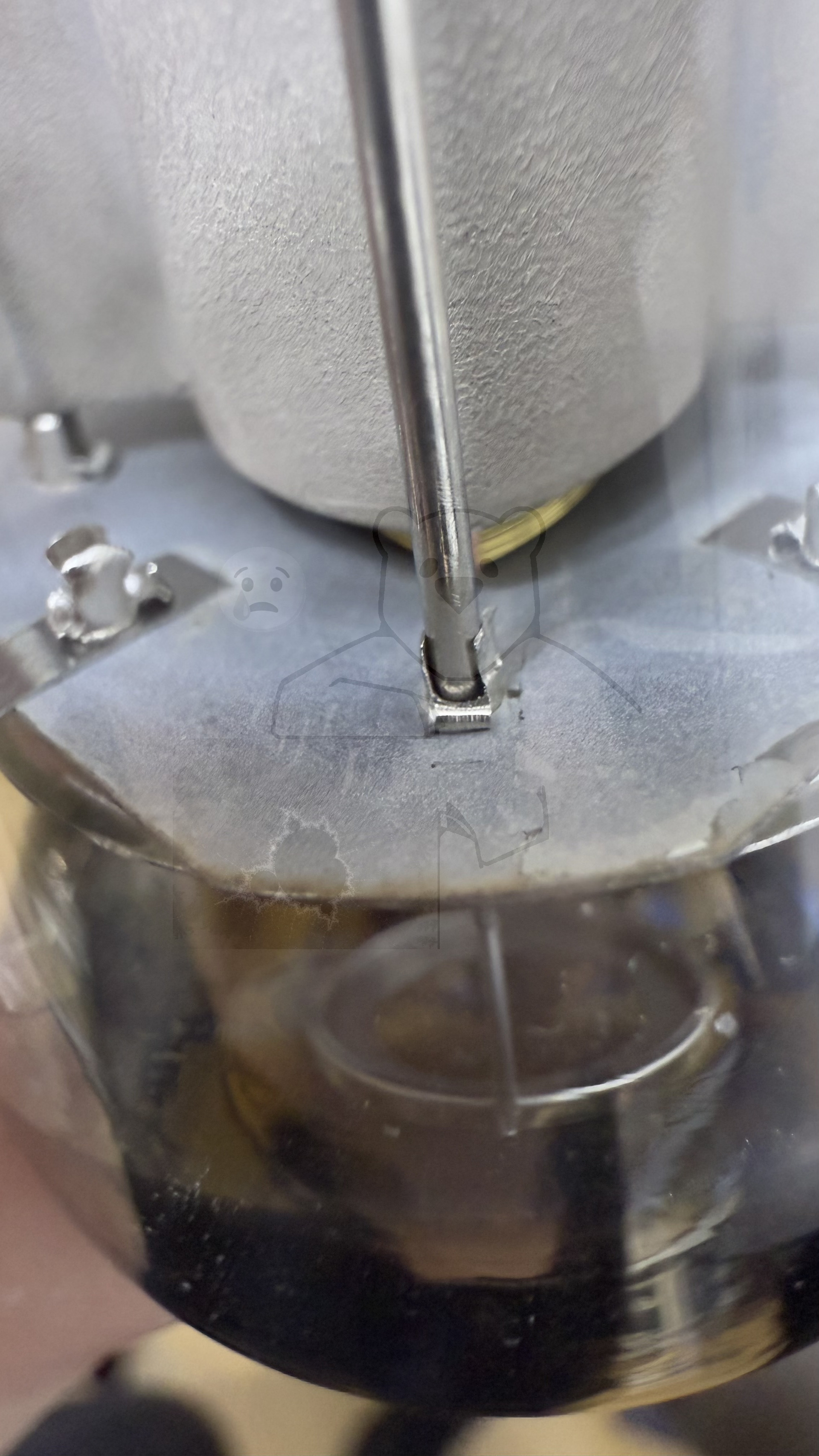

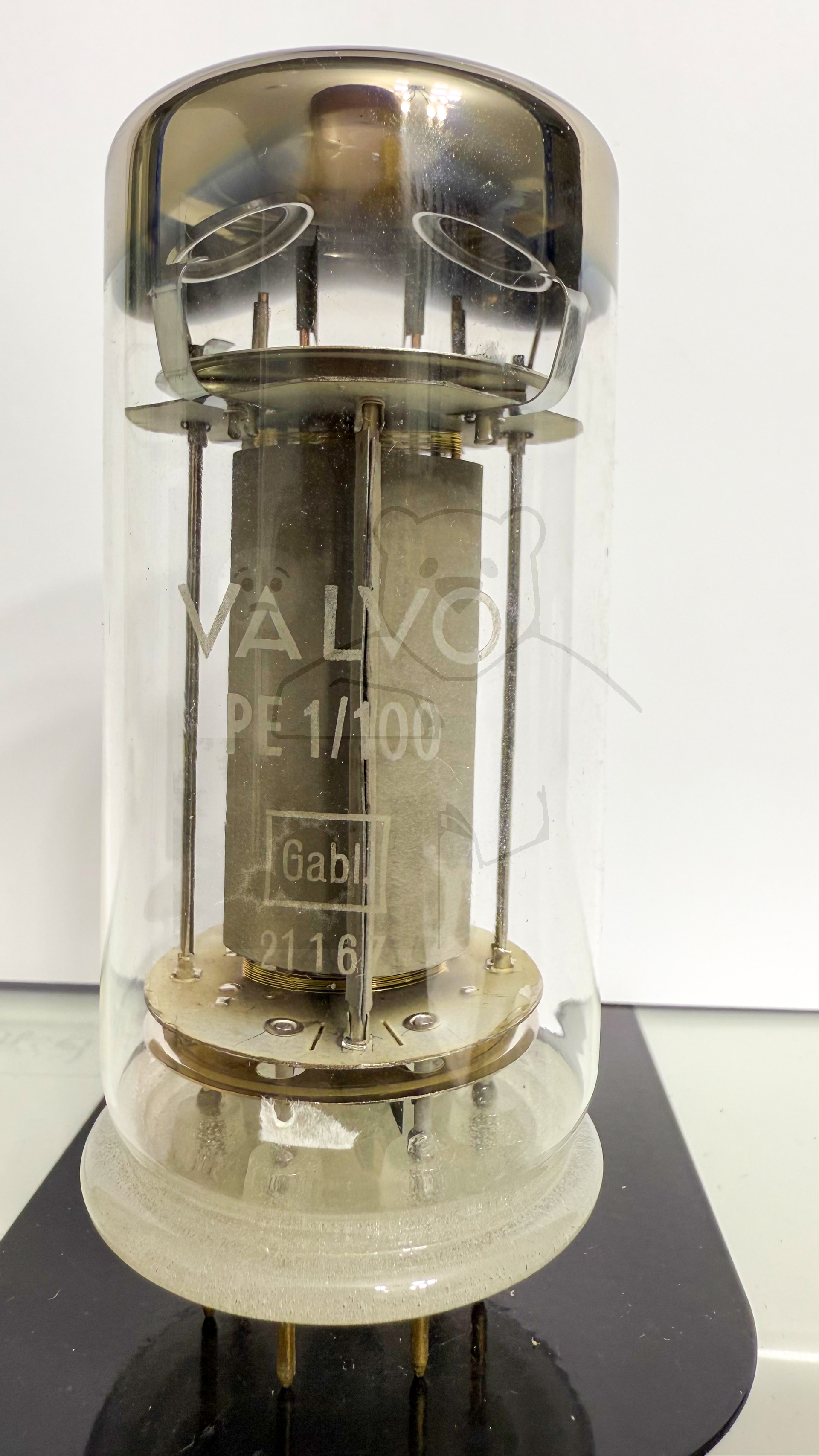

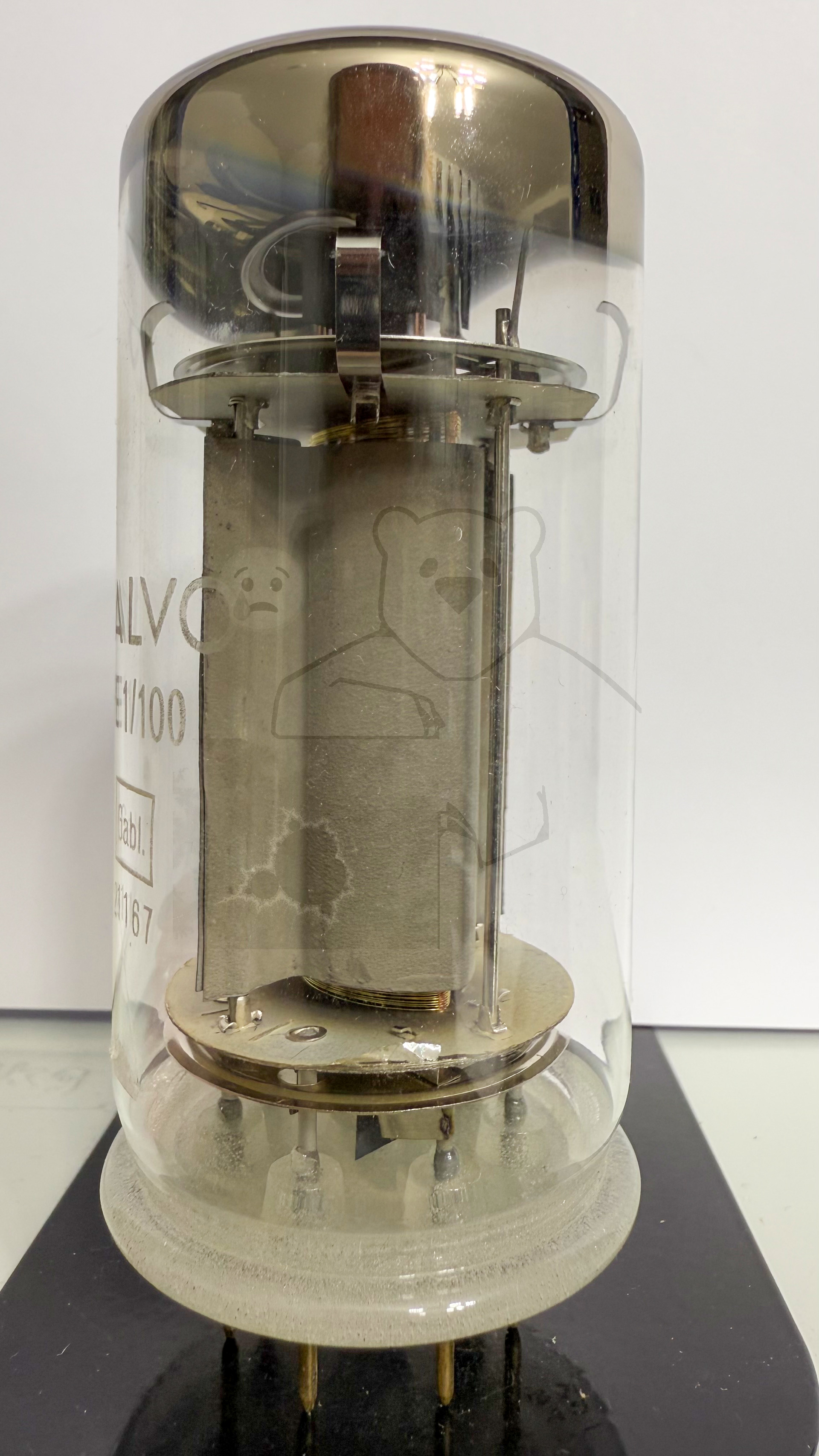

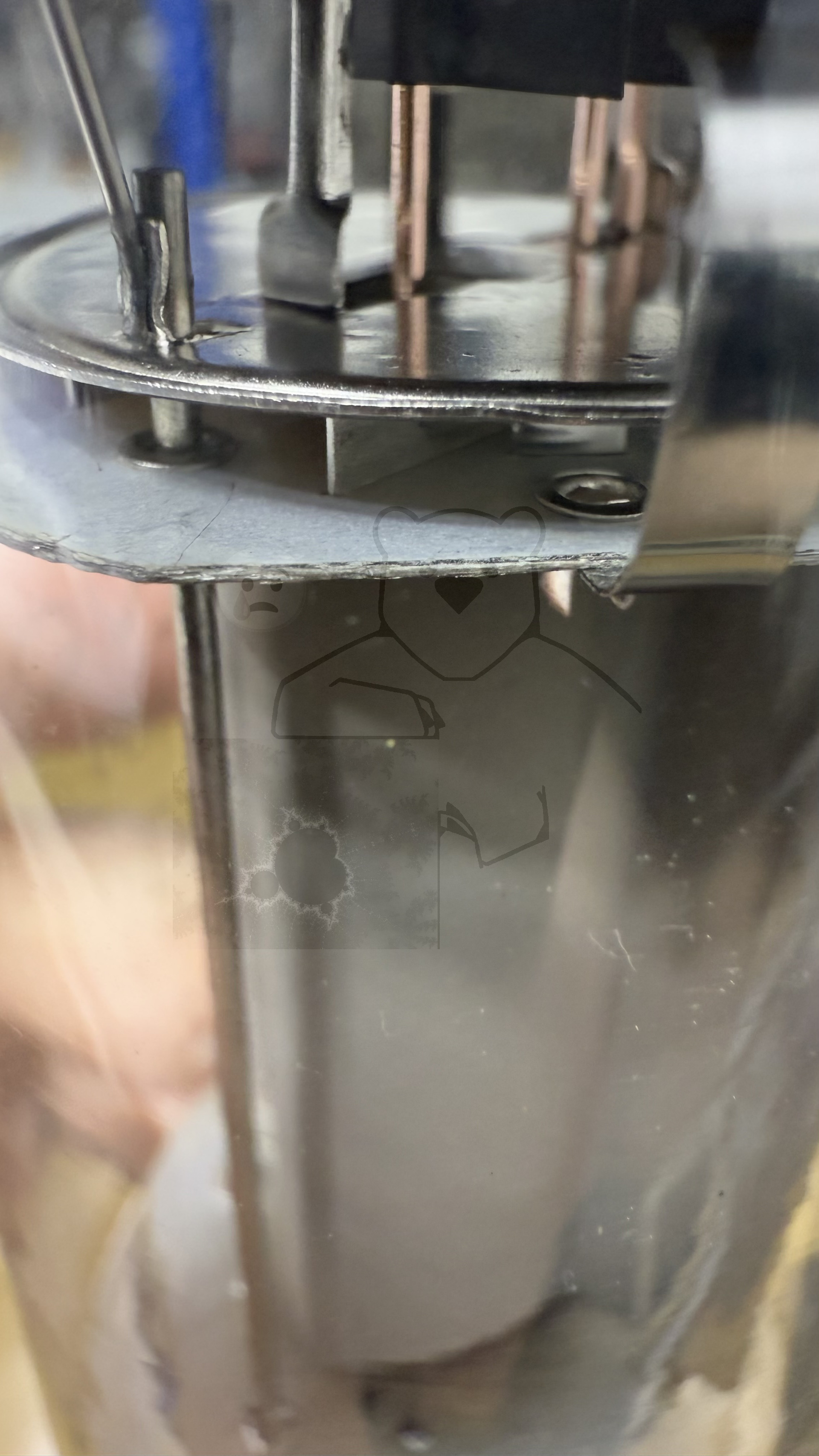

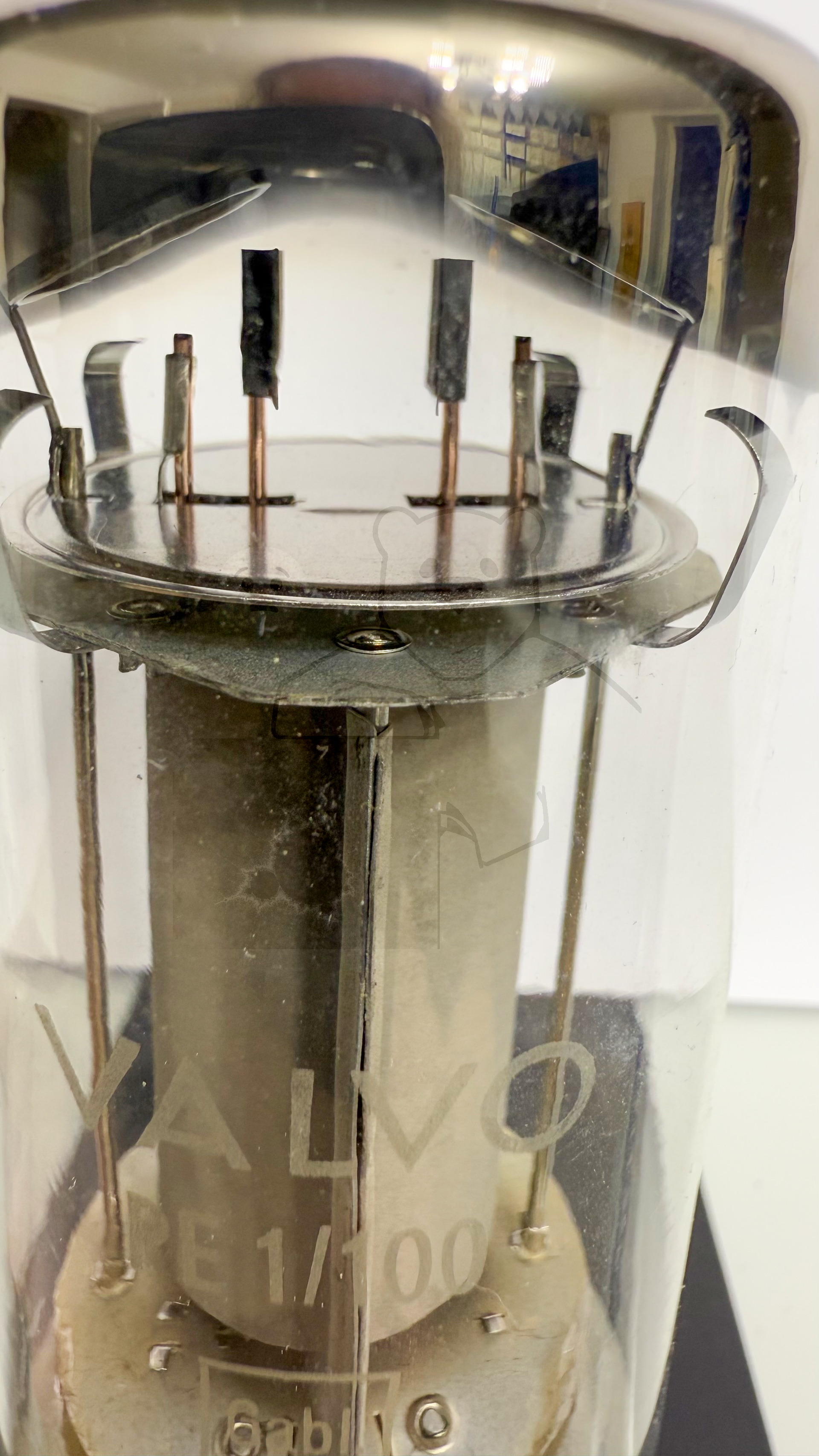

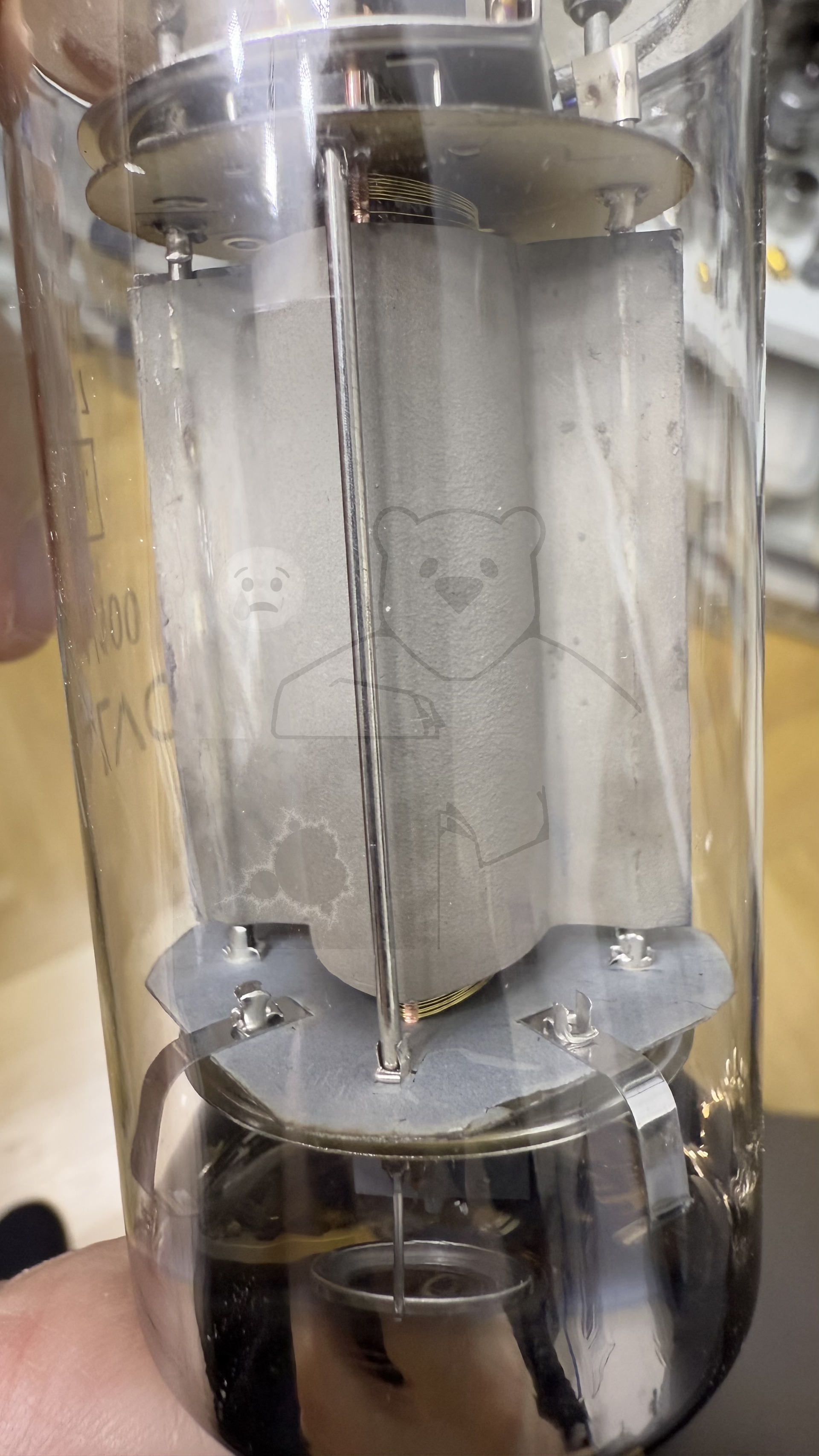

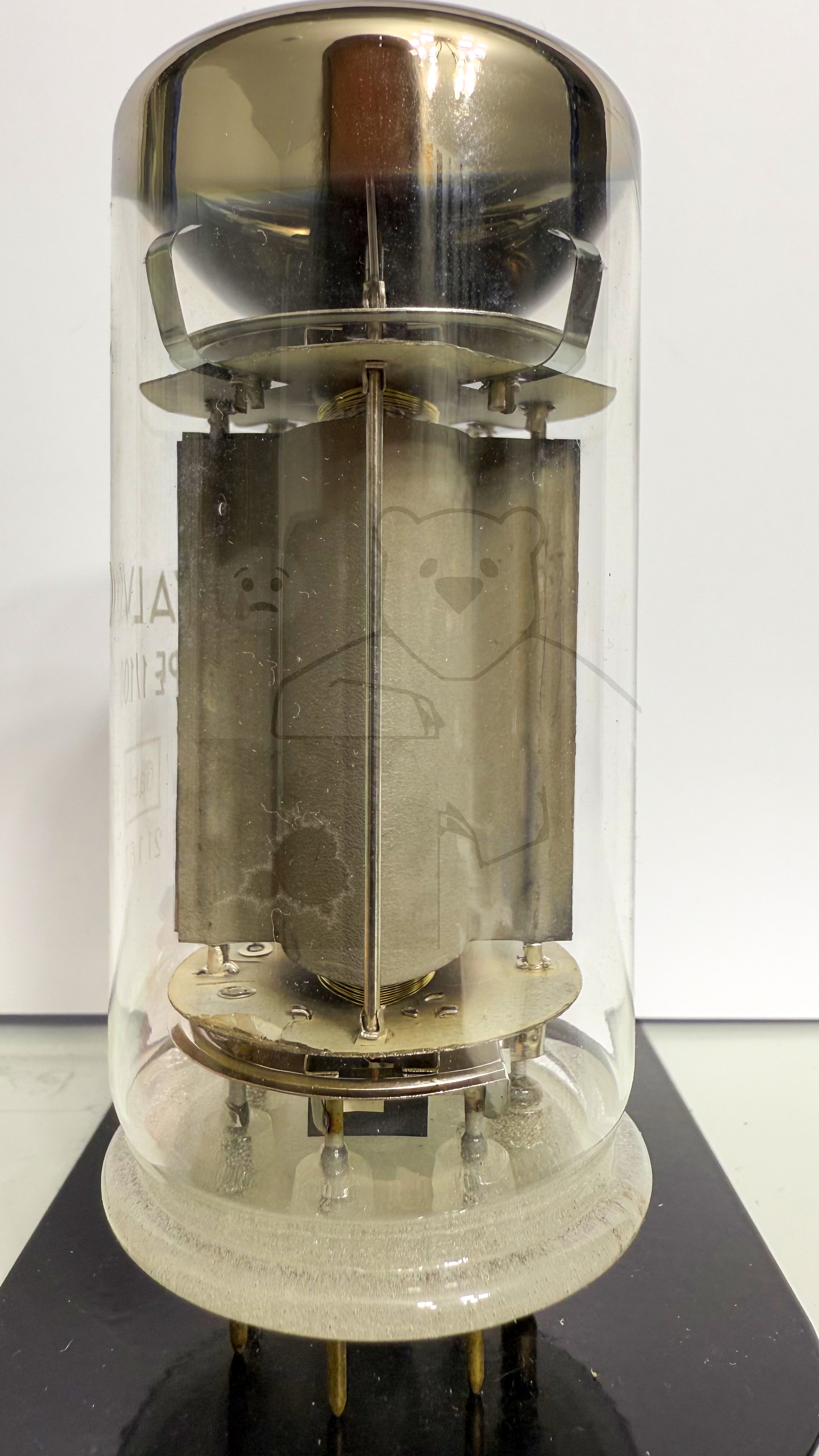

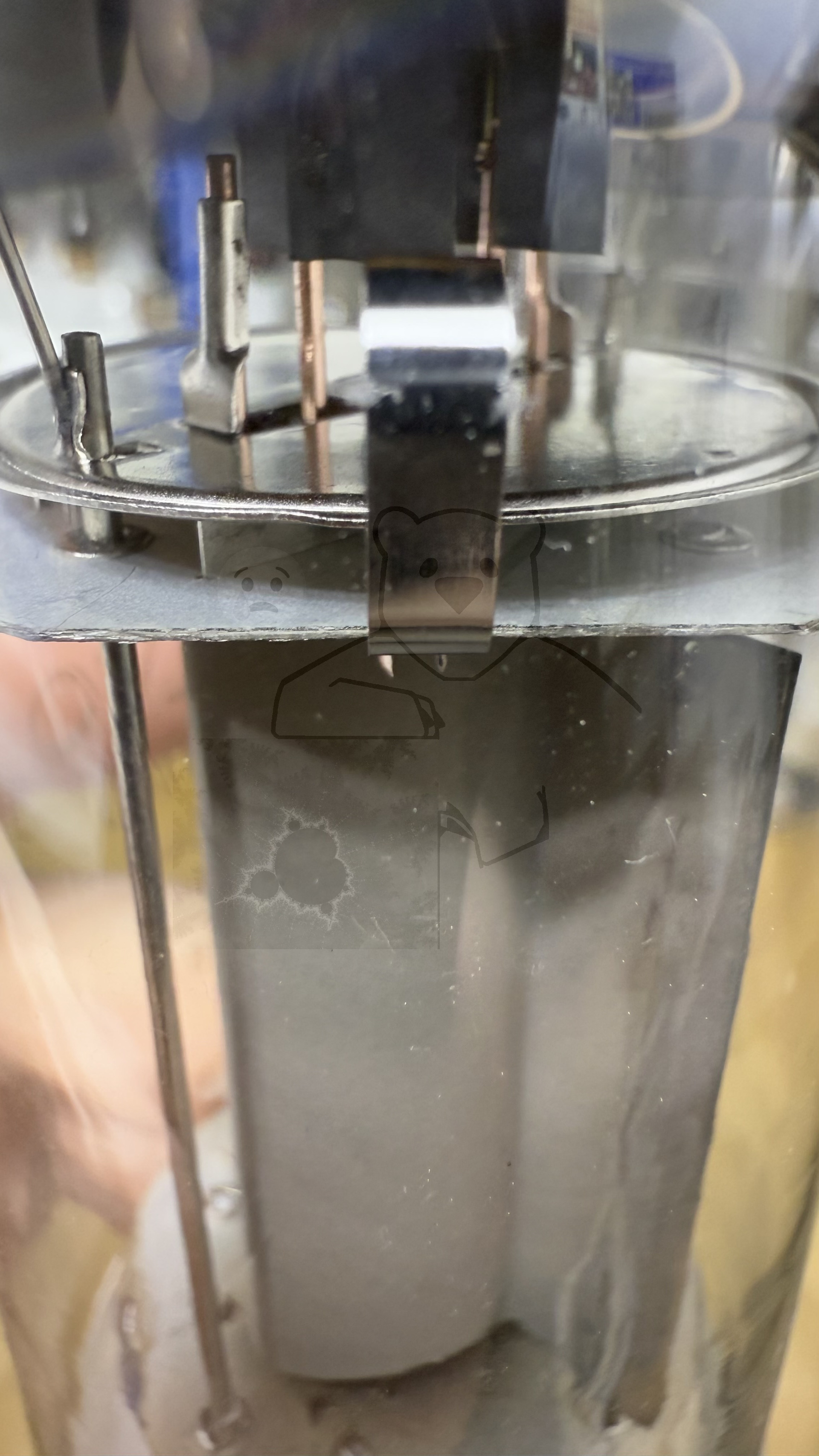

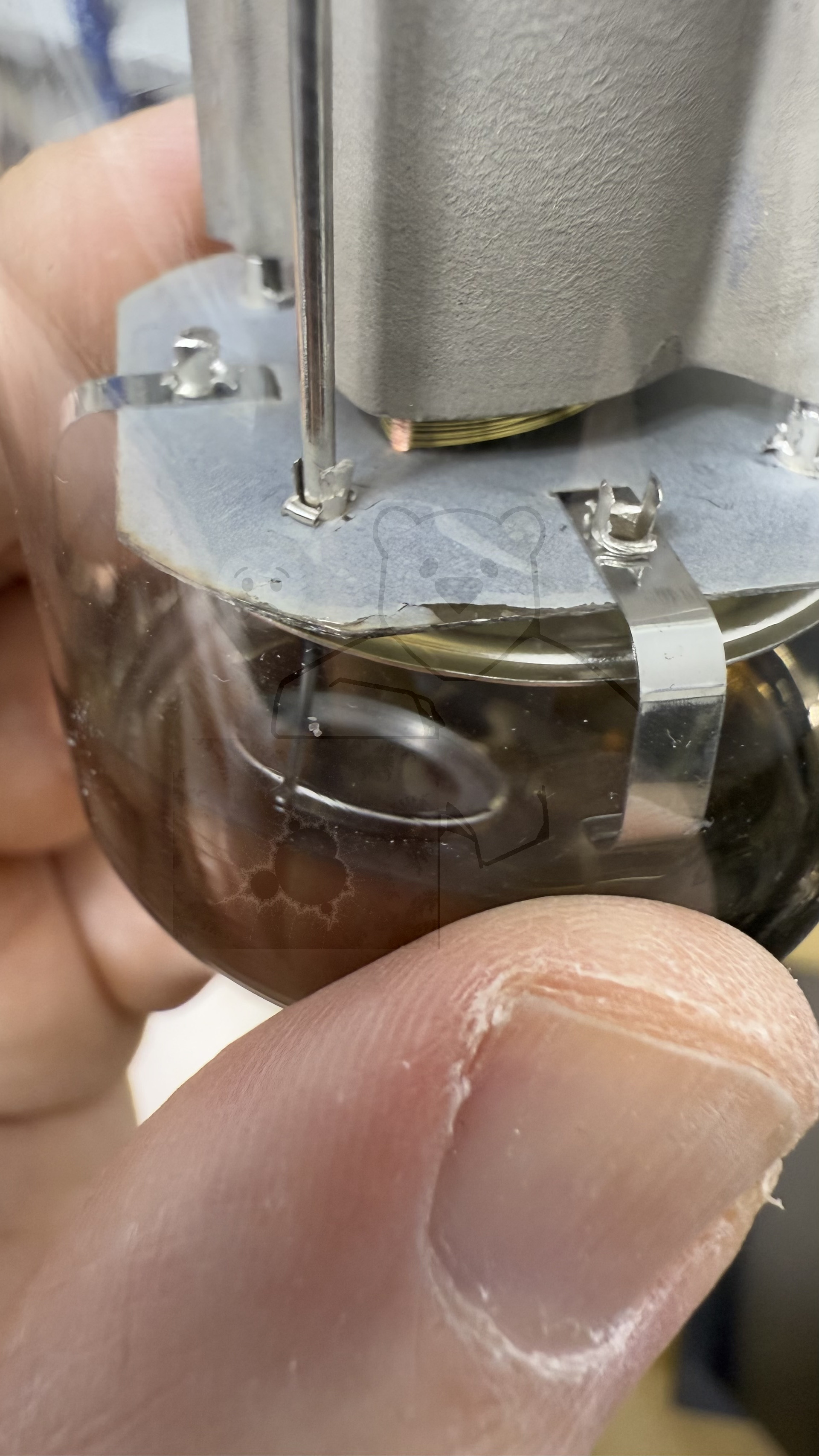

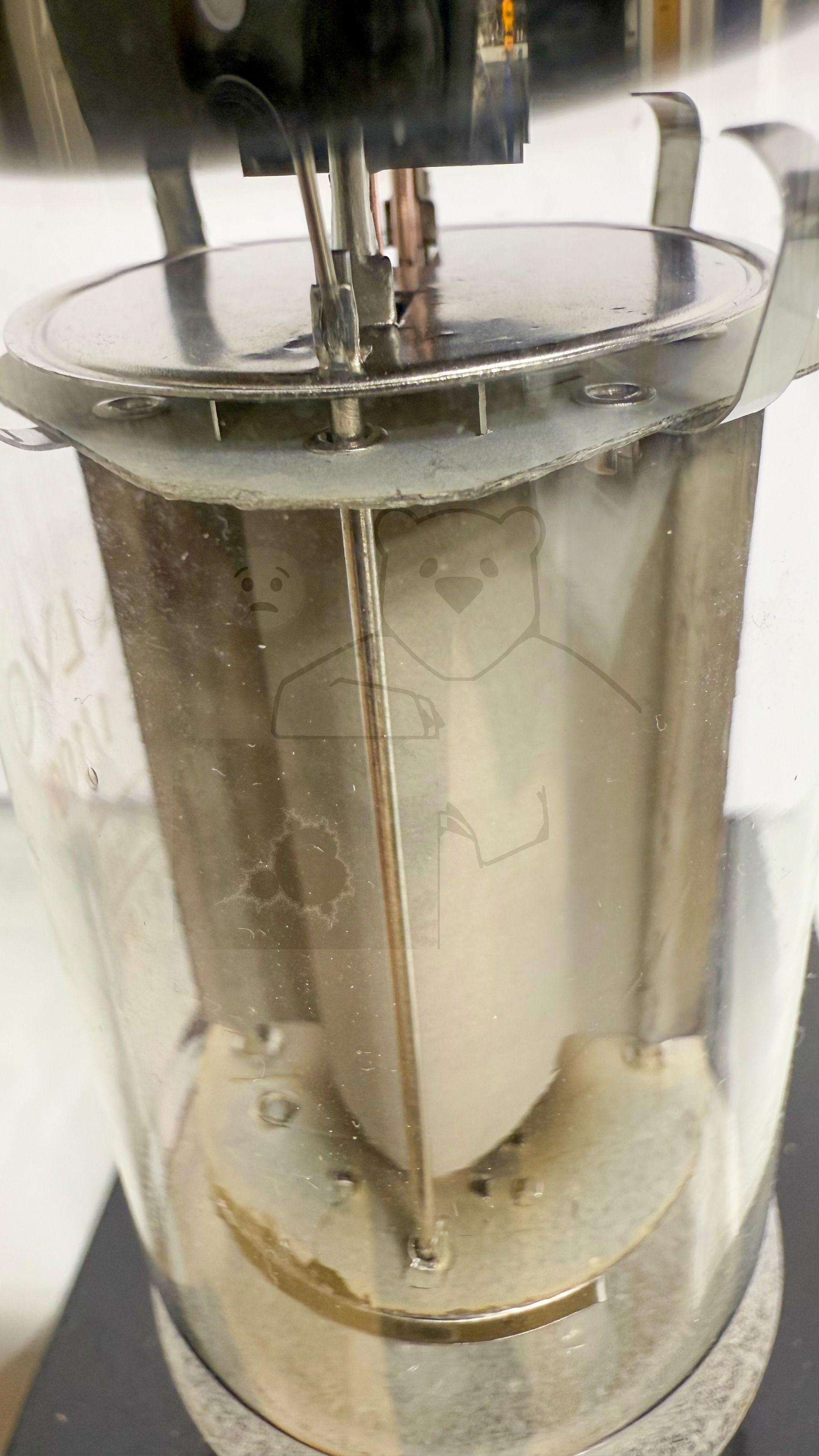

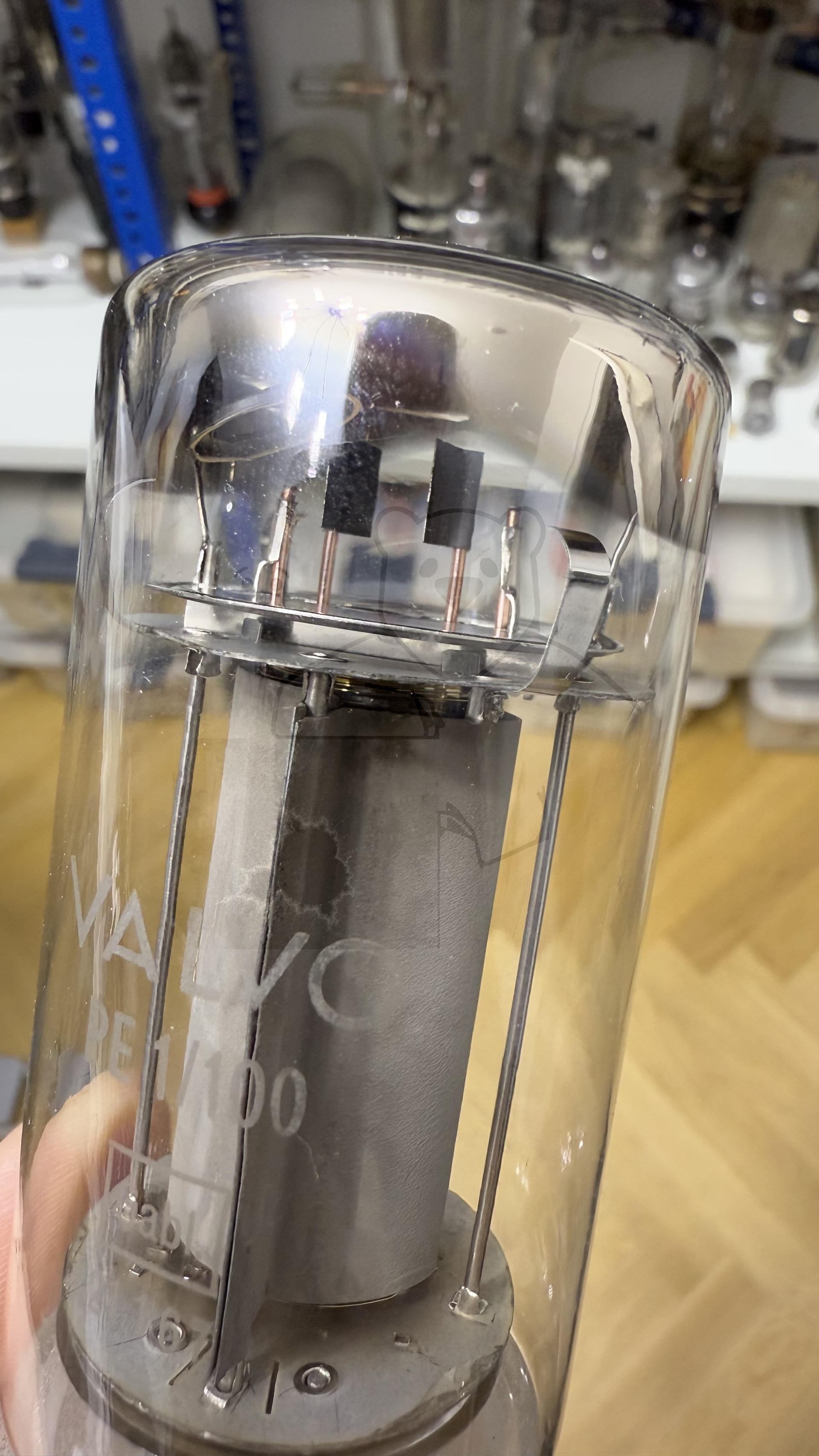

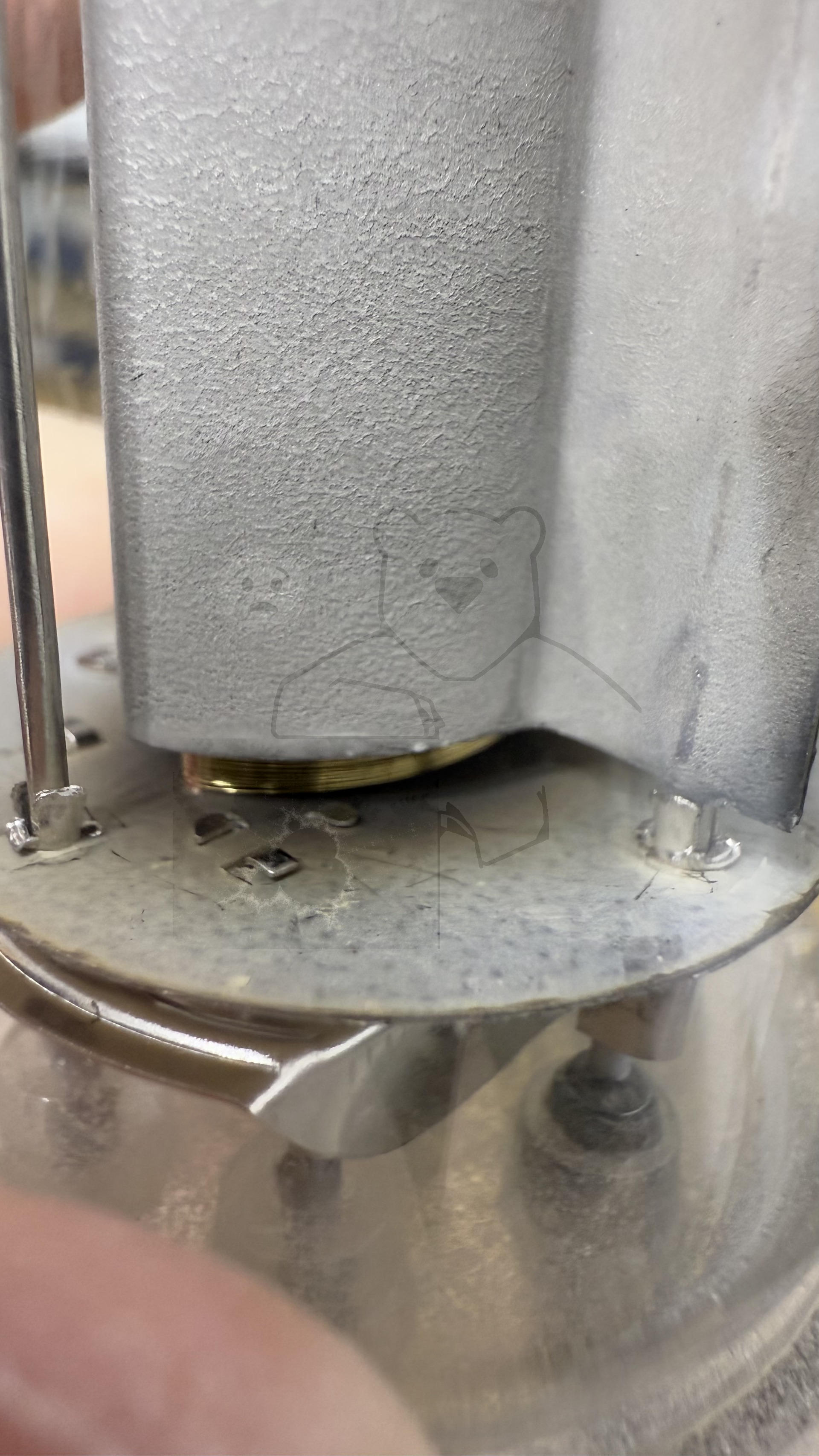

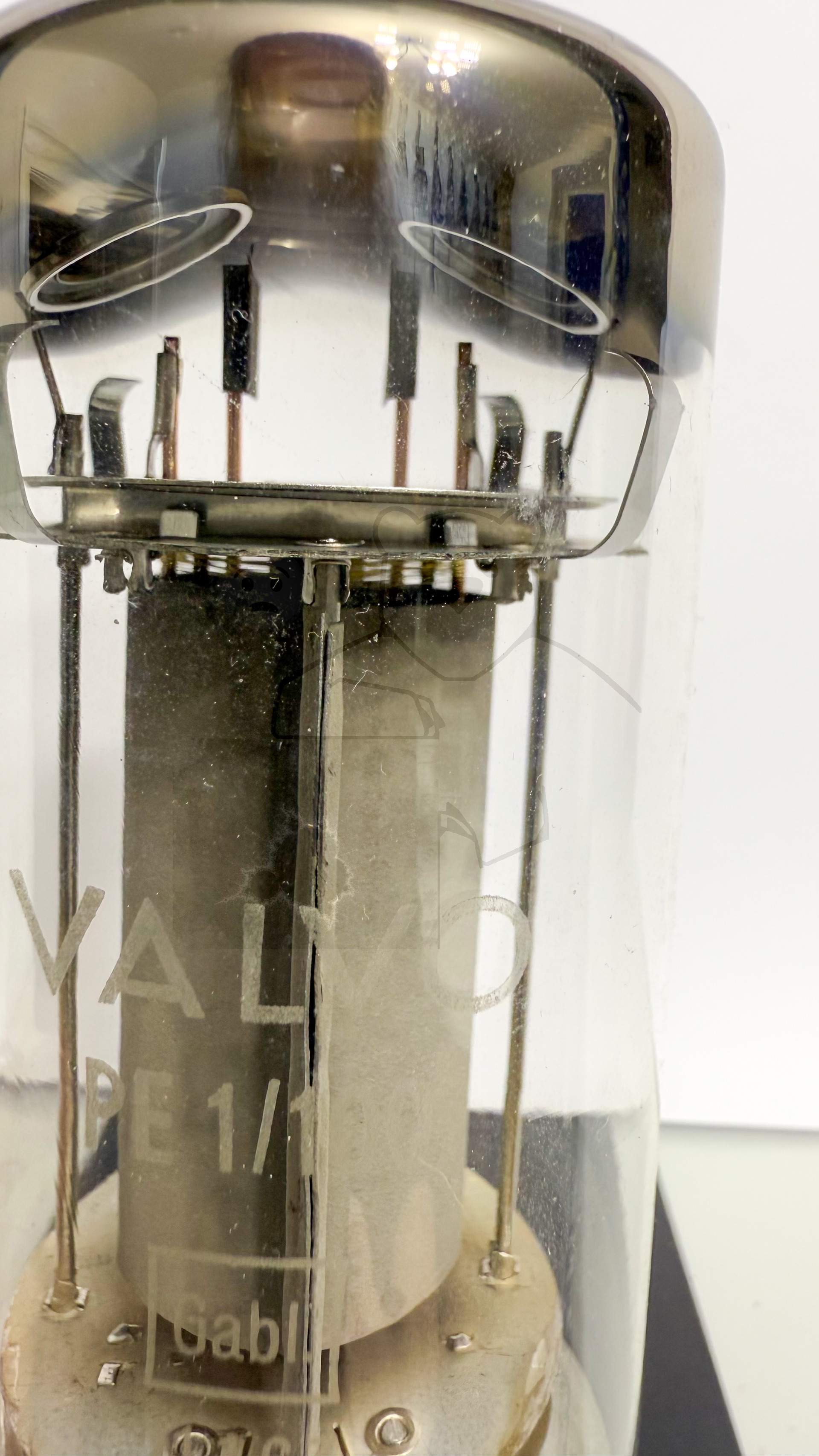

Daten und Bilder der Röhre: PE1/100

🔎 Beschreibung der Röhre: PE1/100 Inventarnummer: 07713

Name	→ PE1/100
Vergleichsname	6083
Hersteller	→ Valvo
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	1,35
Art der Heizung	Indirekt

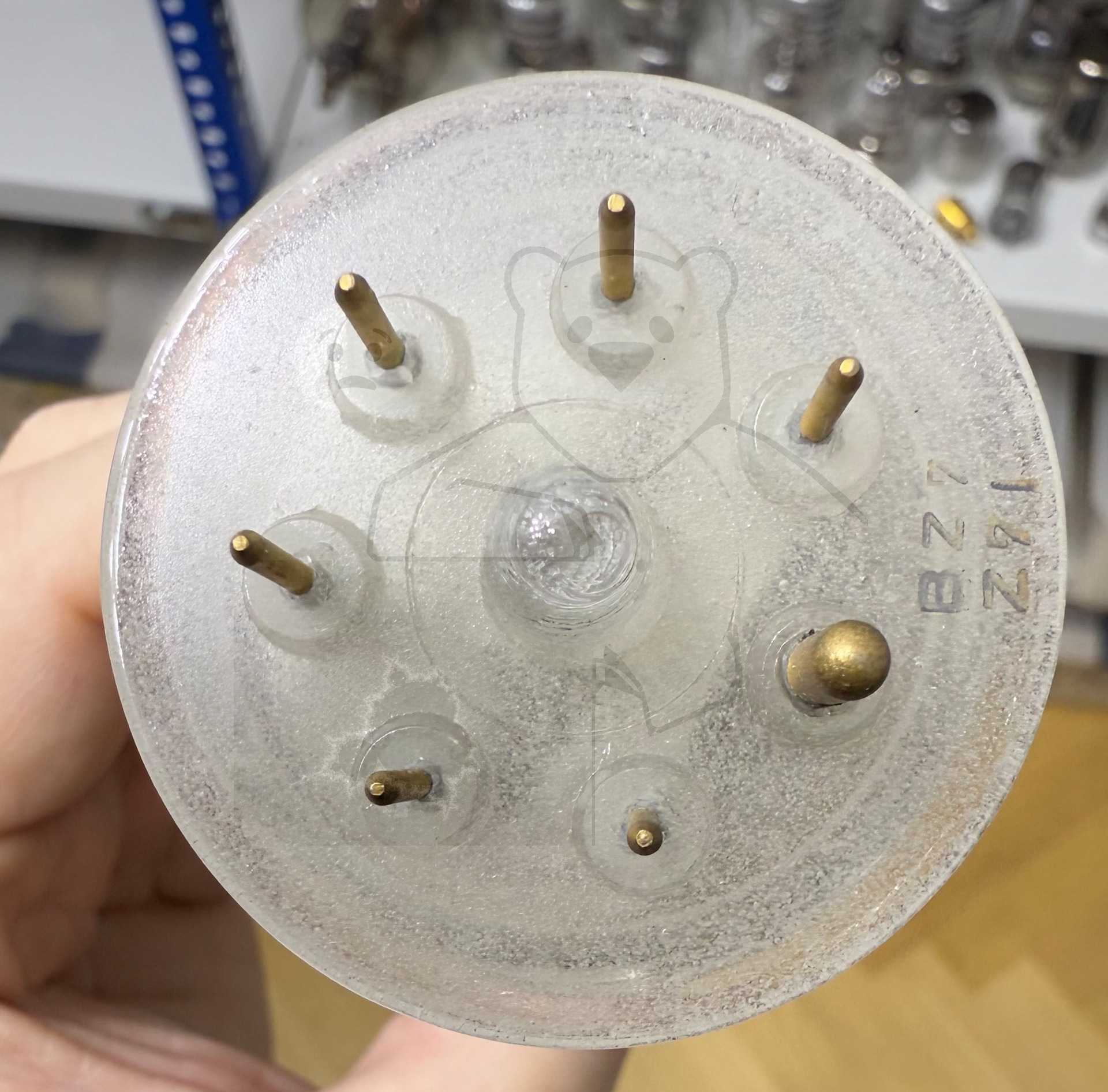

Röhren mit Sockel	→ Informationen zum Sockel: Septar, 7pol. → Liste aller Röhren mit: Septar, 7pol.
Informationen Röhrentyp

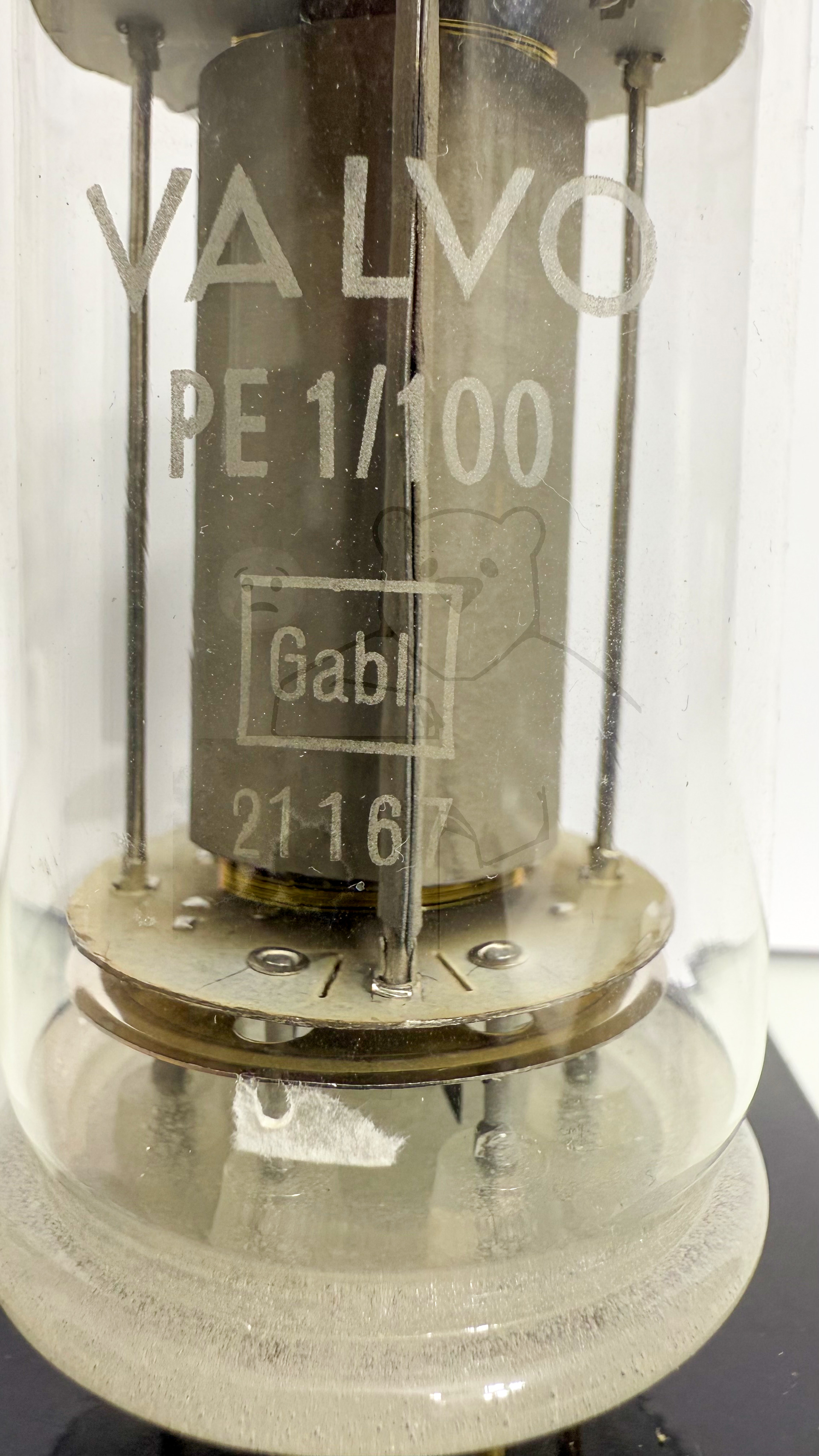

Informationen	Gabl. 21167
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S44b

🔎 Beschreibung der Systeme für die Röhre: PE1/100

	System 1
Kathode	5
Gitter 1	2
Gitter 2	3
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4
Anode 2
Leuchtschirm
Heizung	1, 7
Abschirmung	5
Funktion	→ Endpentode, Breitband

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PE1/100

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: PE1/100
Datenblatt PE1-100 Philips [www.tubedata.info].pdf (689 kB)
Datenblatt PE1-100 Valvo.pdf (295 kB)
Pruefkarte PE1-100 6083 - Neuberger RPM370 Roehrenmessgeraet.pdf (215 kB)
