🔎 Beschreibung der Röhre: MF2 Inventarnummer: 07707
| Name | → MF2 |
| Vergleichsname | |
| Hersteller | → Telefunken |
| Heizspannung (Volt) | 1,9 |
| Heizstrom (Ampère) | 0,18 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | mf |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Kriegsmarine, 38 42 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Änderung | |
| Lager | L16 |
🔎 Beschreibung der Systeme für die Röhre: MF2
| System 1 | |
| Kathode | f |
| Gitter 1 | Kappe |
| Gitter 2 | g2 |
| Gitter 3 | g3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | f, f |
| Abschirmung | |
| Funktion | → Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der MF2
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: MF2
Datenblatt MF2 Telefunken [www.tubedata.info].pdf (102 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: MF2

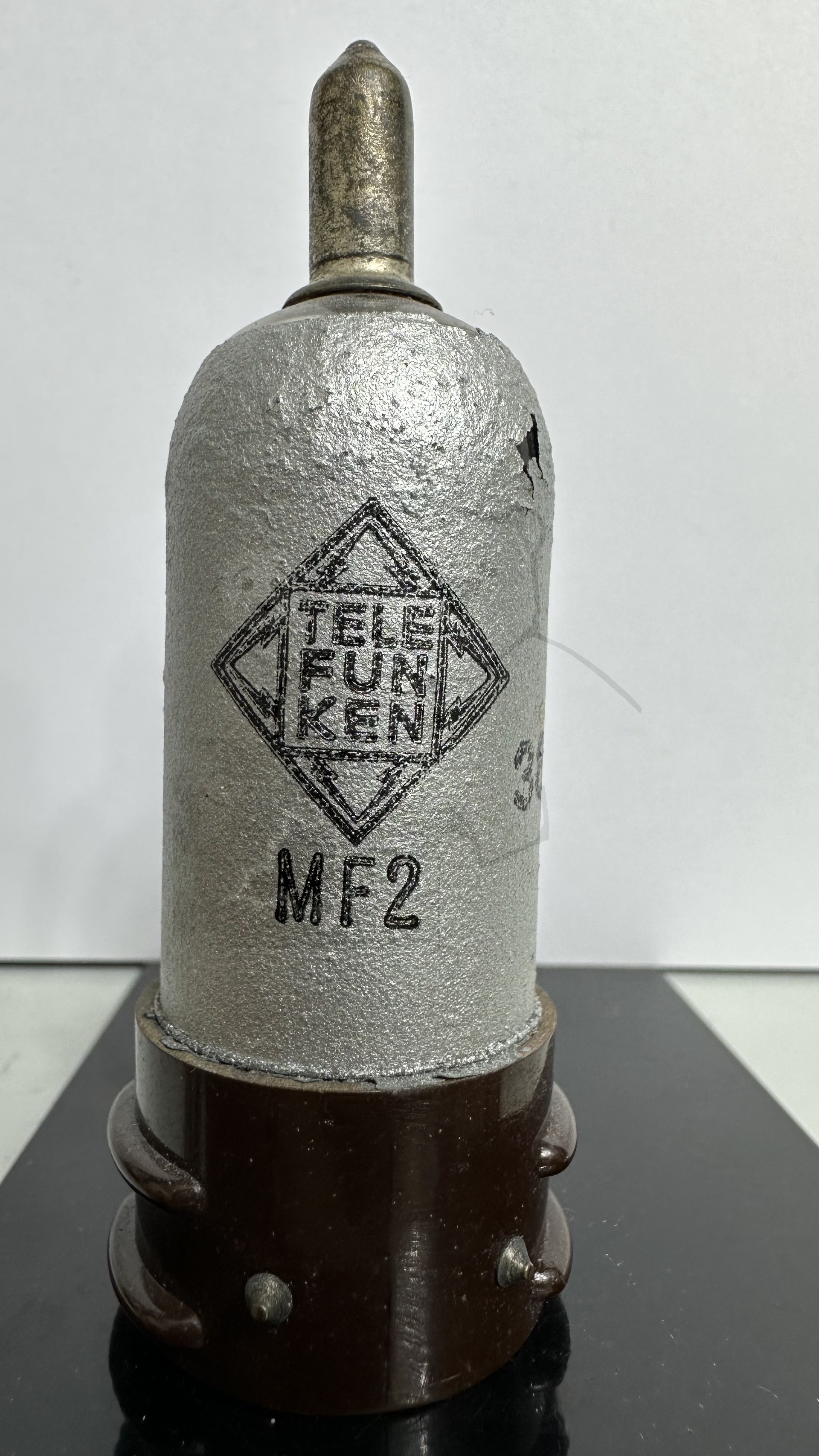

Röhre MF2 #7707 Bild 1
Röhre MF2 #7707 Bild 2
Röhre MF2 #7707 Bild 3
