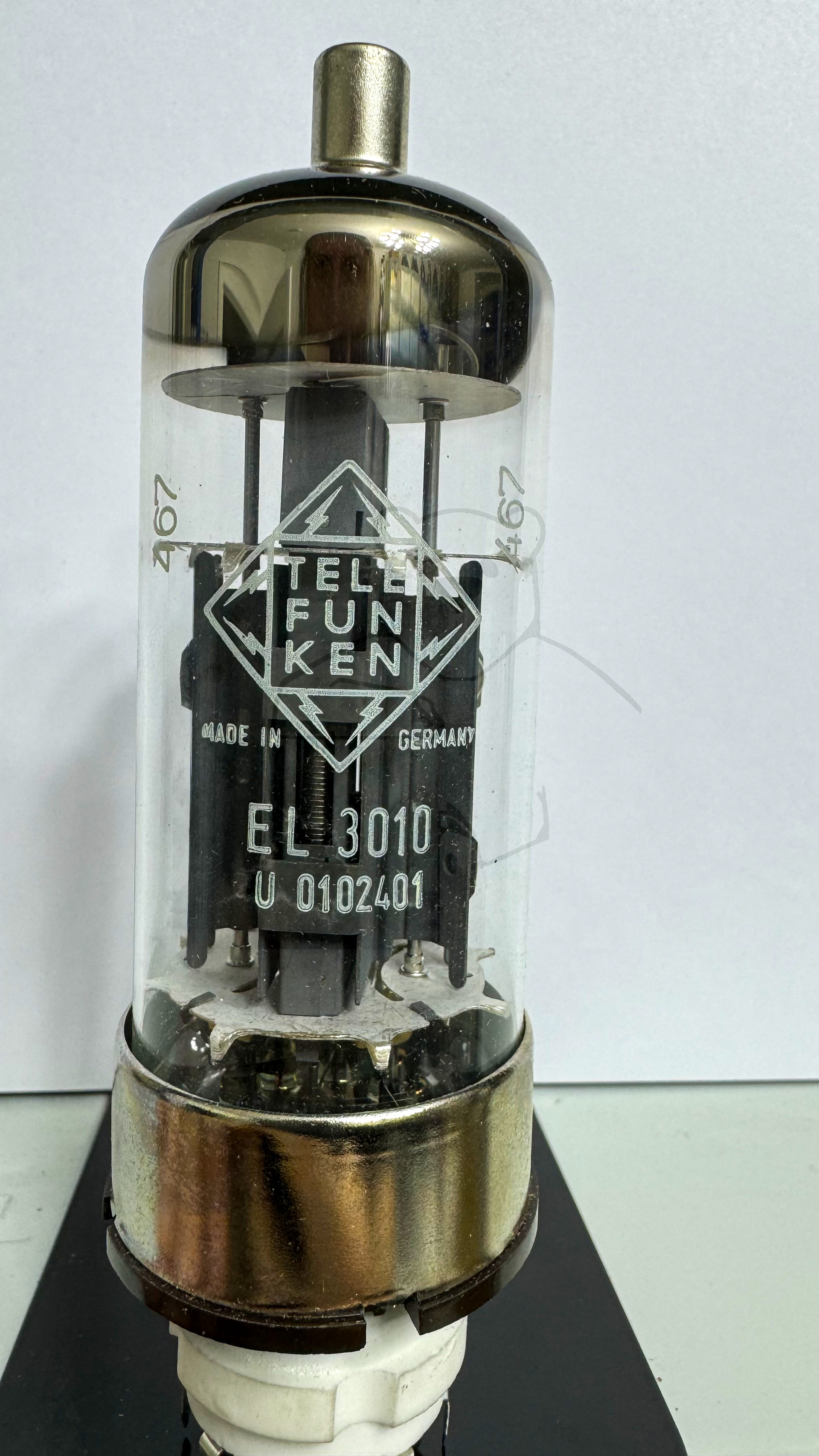

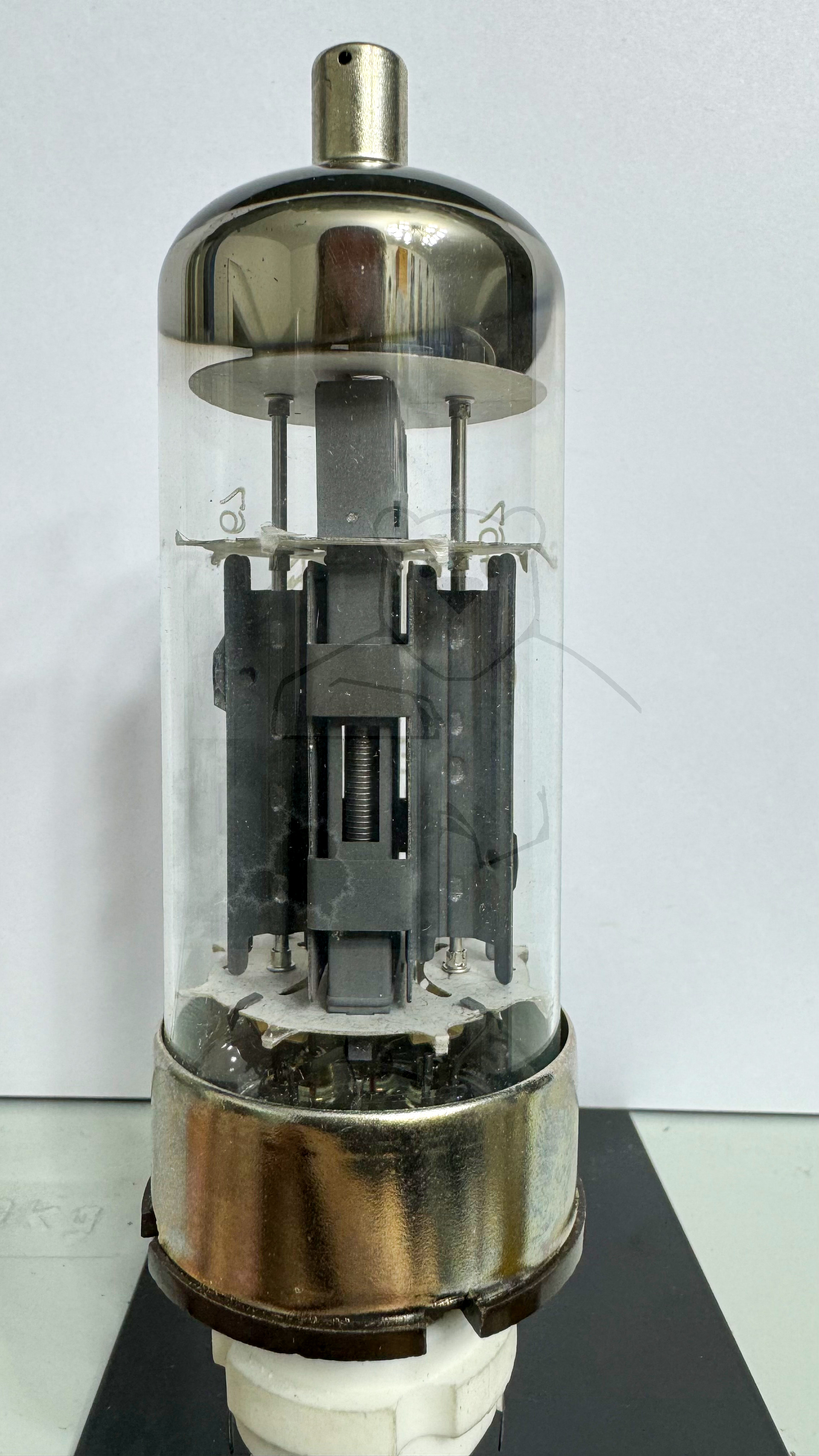

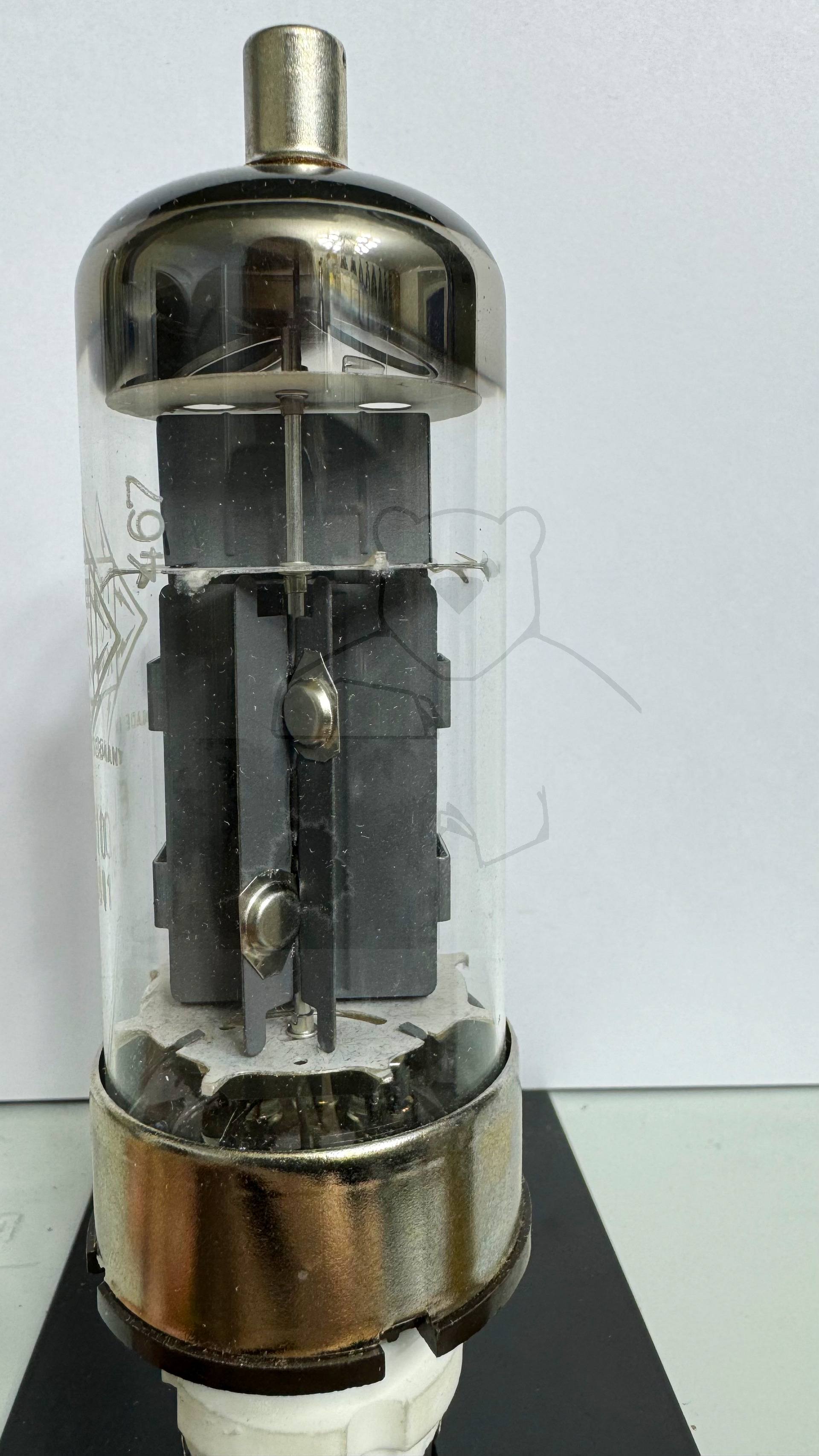

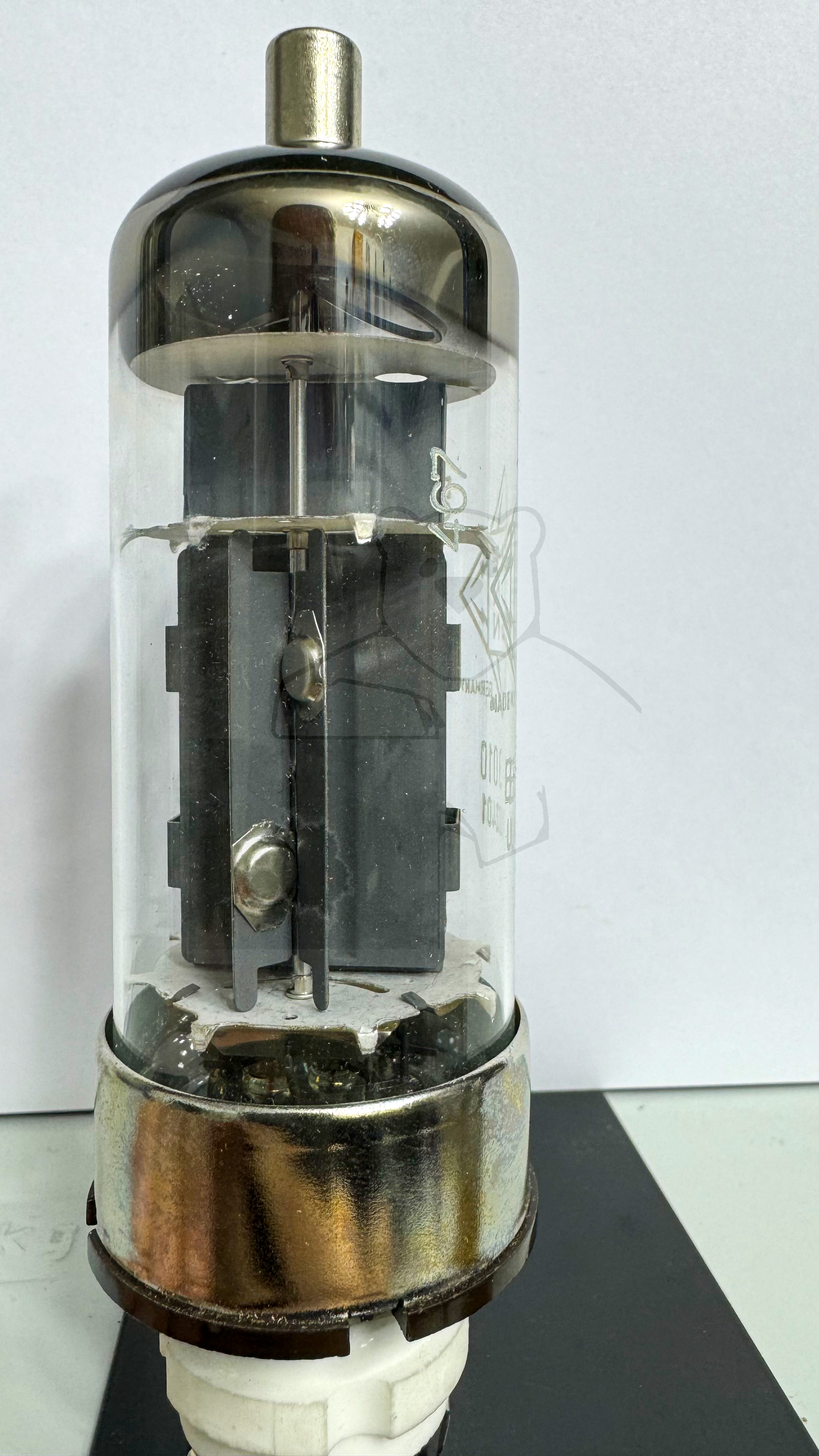

Daten und Bilder der Röhre: EL3010

🔎 Beschreibung der Röhre: EL3010 Inventarnummer: 07671

Name	→ EL3010
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	2,2 oder 1,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp	Die → EL3010 ist eine Präzisions Breitband-Pentode mit sehr hoher Steilheit. Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Informationen
Kenn Nummer	467
Ätz- Produktionscode
Serien Nummer	U0102401
Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L2

🔎 Beschreibung der Systeme für die Röhre: EL3010

	System 1
Kathode	3
Gitter 1	5
Gitter 2	6
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7 - Mittelanzapfung auf Stift 1
Abschirmung	4
Funktion	→ Endpentode, Breitband

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EL3010

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EL3010
Datenblatt EL3010 Telefunken [www.tubedata.info].pdf (622 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
