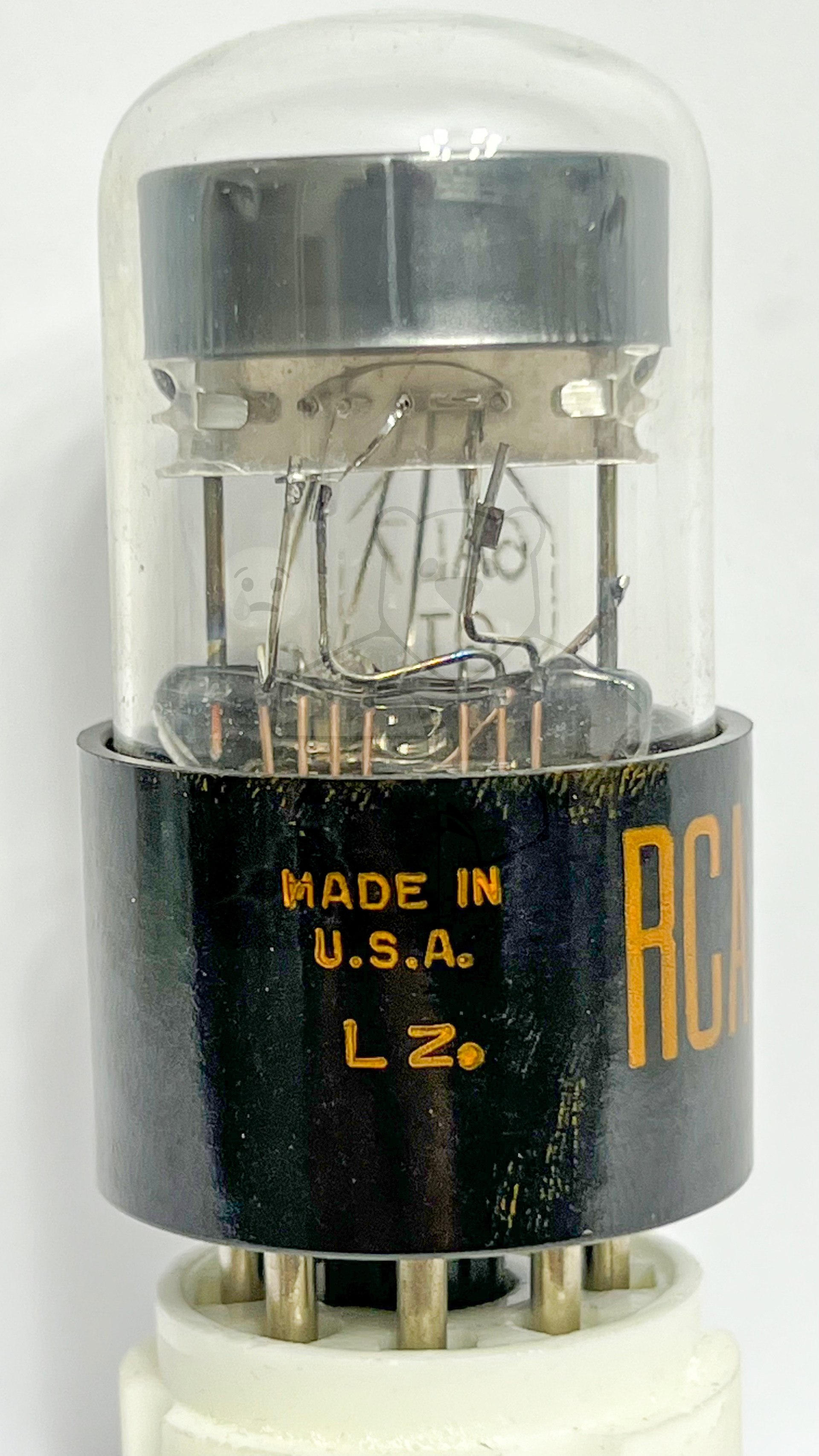

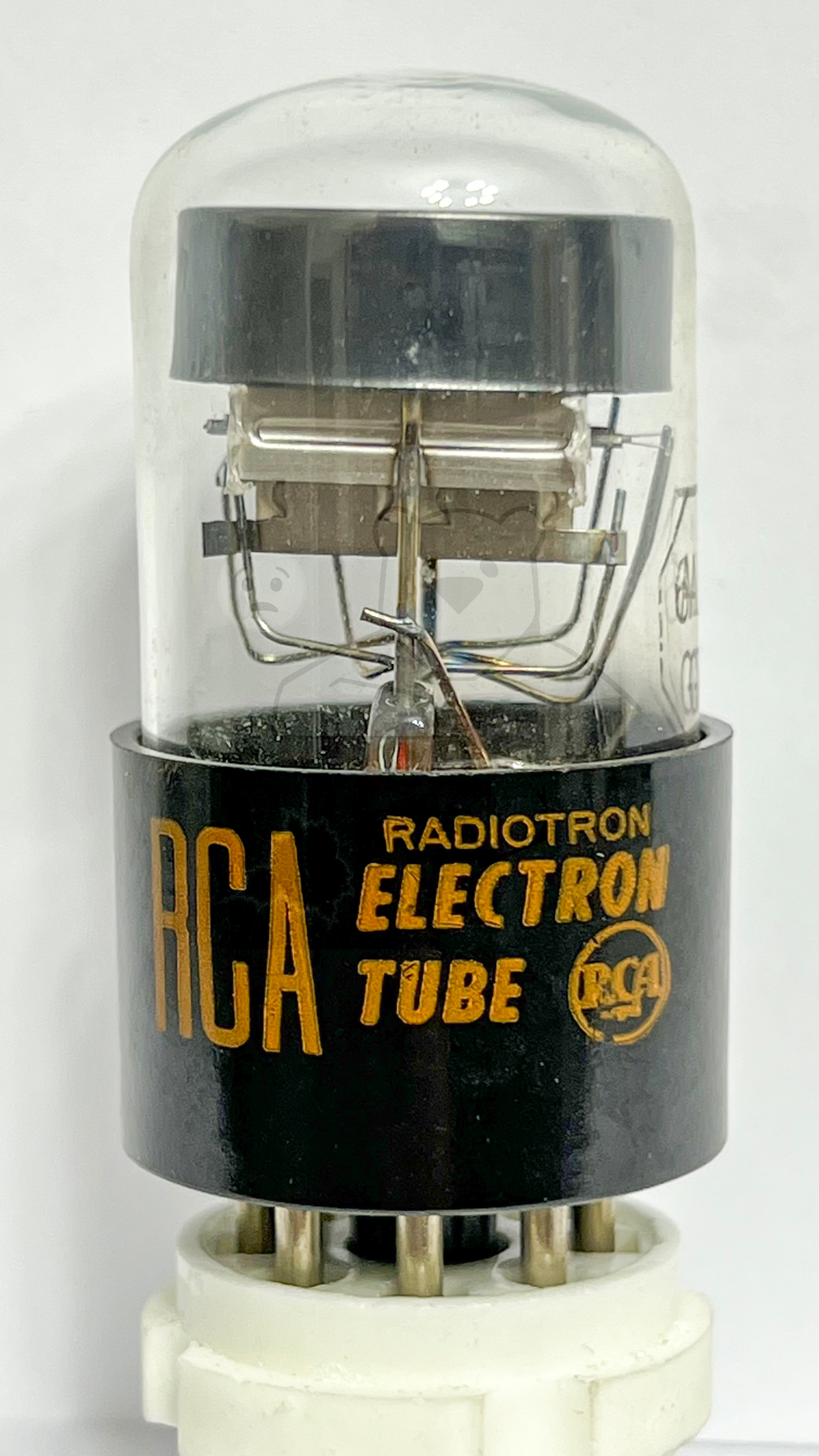

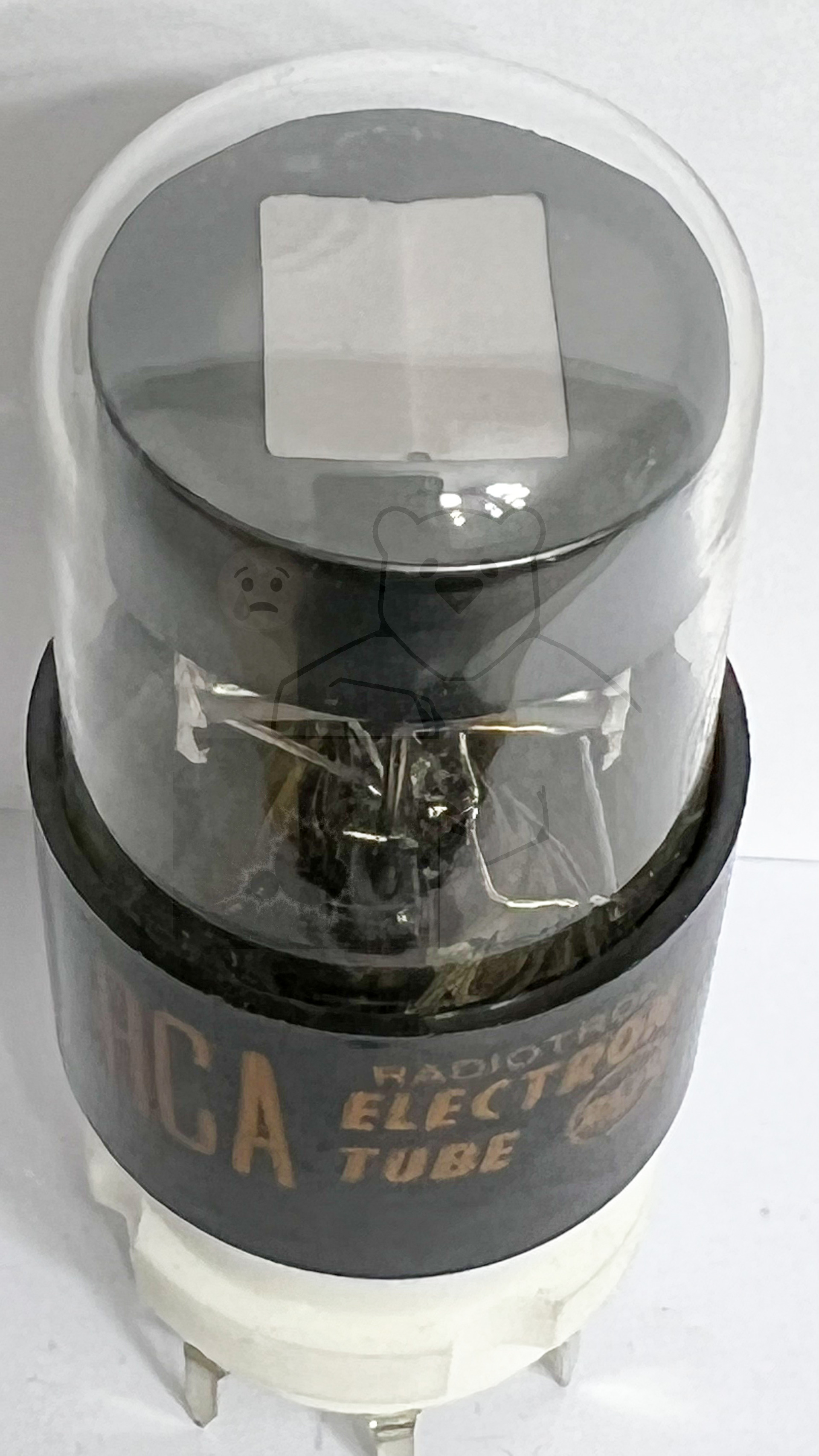

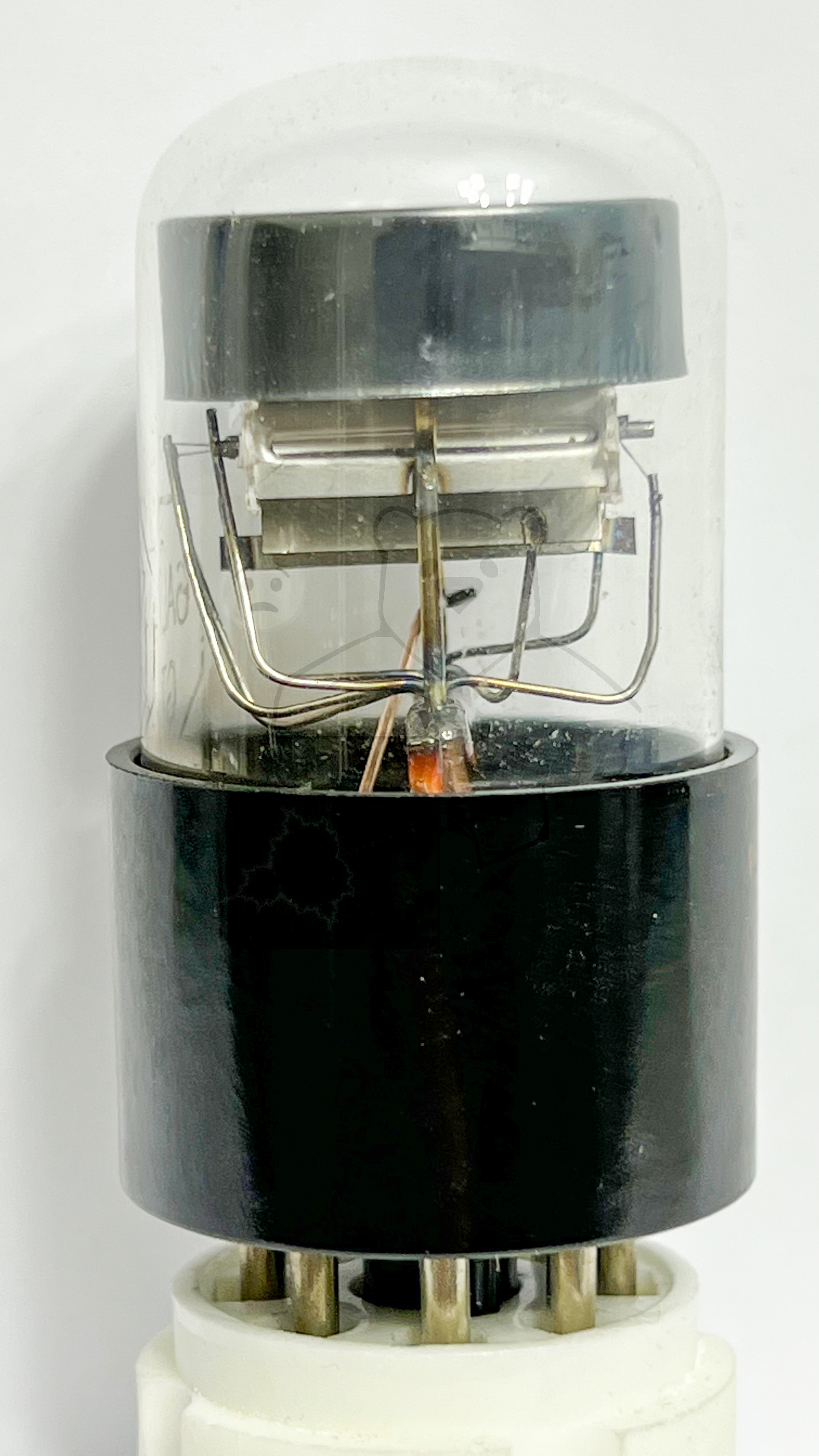

Daten und Bilder der Röhre: 6AL7GT

🔎 Beschreibung der Röhre: 6AL7GT Inventarnummer: 07657

Name	→ 6AL7GT
Vergleichsname
Hersteller	→ RCA
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L2

🔎 Beschreibung der Systeme für die Röhre: 6AL7GT

	System 1
Kathode	8
Gitter 1	1
Gitter 2	Ablenkung 1: Stift 6
Gitter 3	Ablenkung 2: Stift 4
Gitter 4	Ablenkung 3: Stift 5
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm	3
Heizung	2, 7
Abschirmung

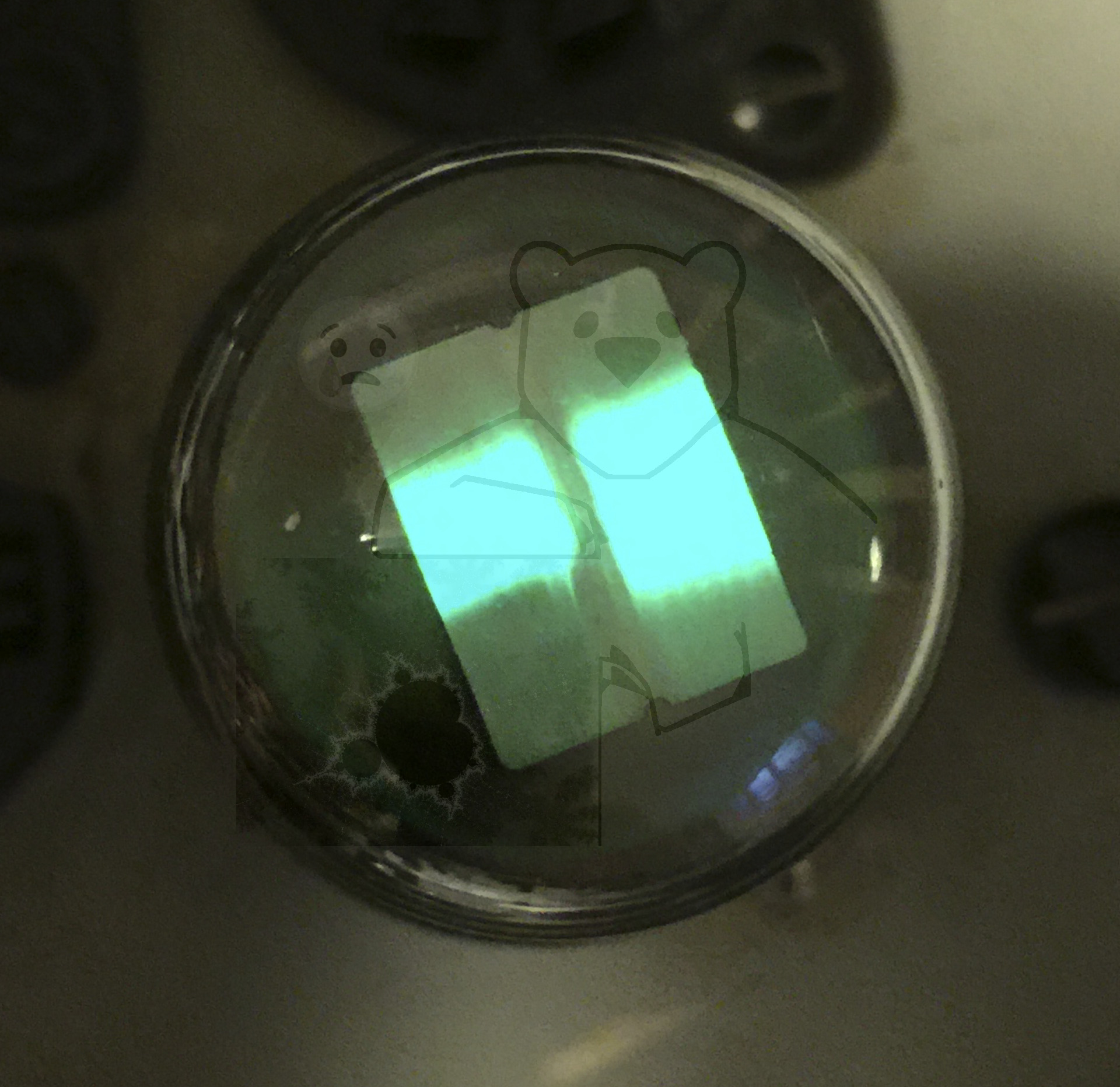

Funktion	→ Magische Waage

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6AL7GT

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6AL7GT
Datenblatt 6AL7GT General Electric [www.tubedata.info].pdf (164 kB)
Pruefkarte 6AL7GT - Neuberger RPM370 Roehrenmessgeraet.pdf (229 kB)
