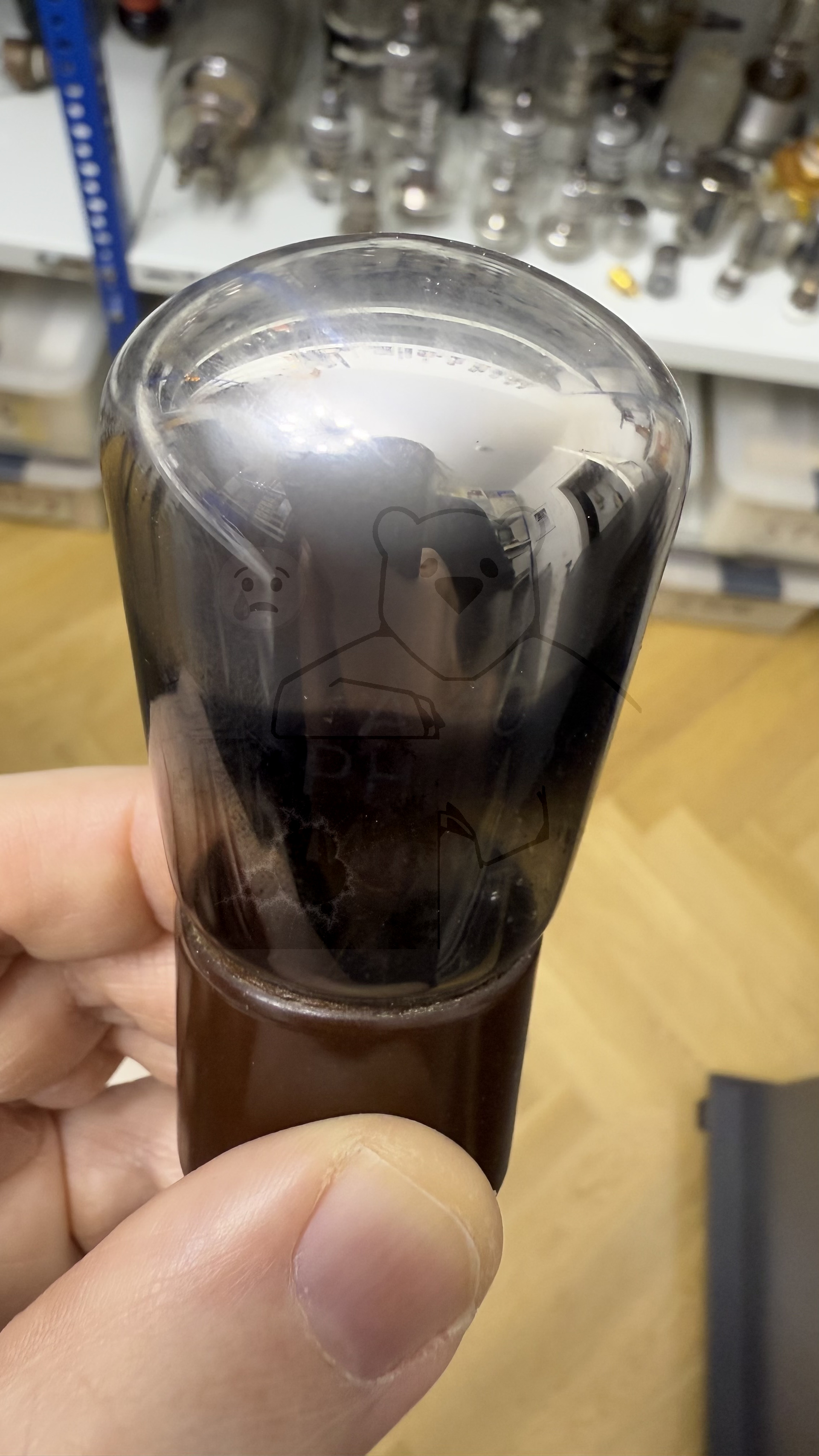

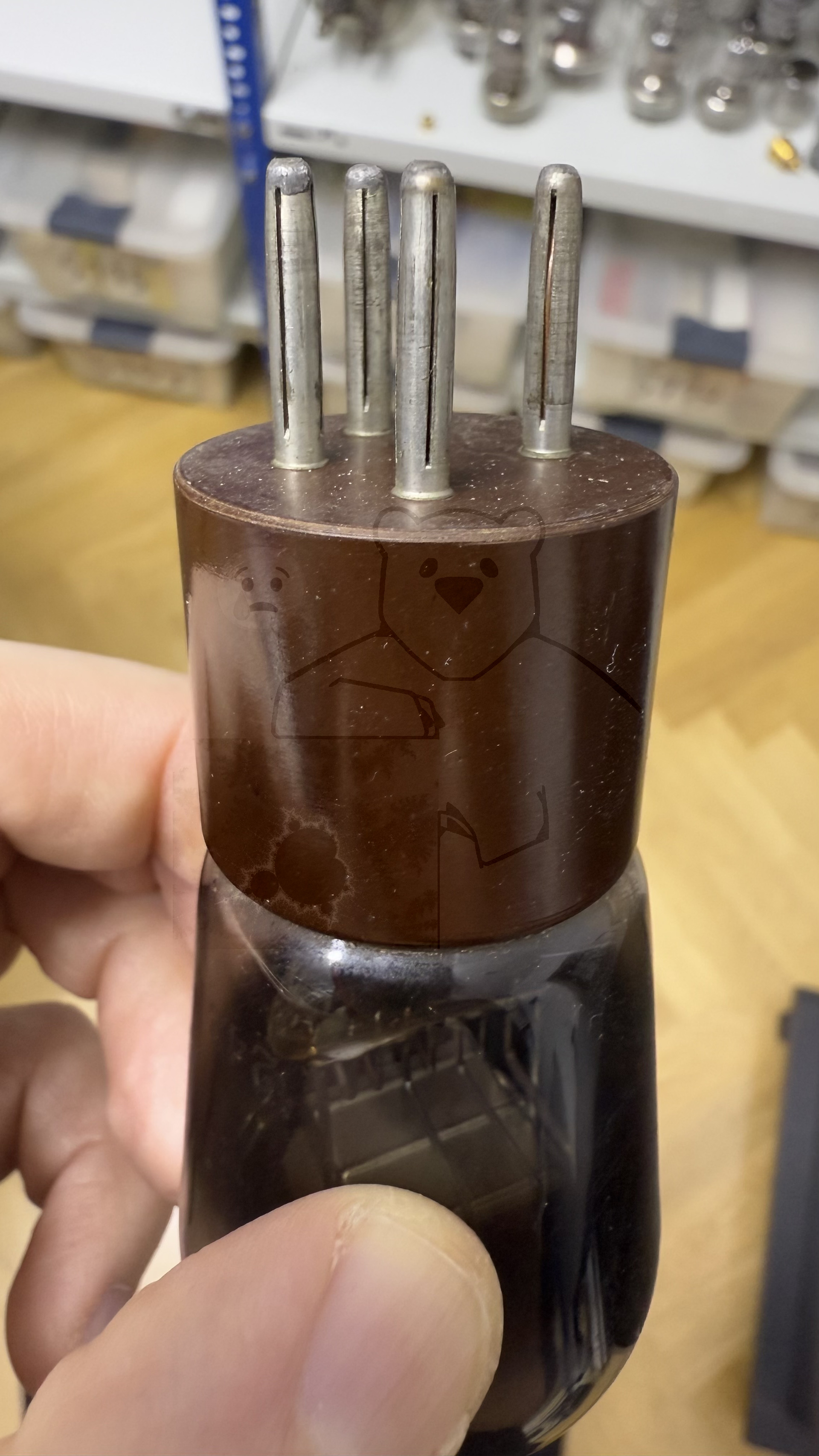

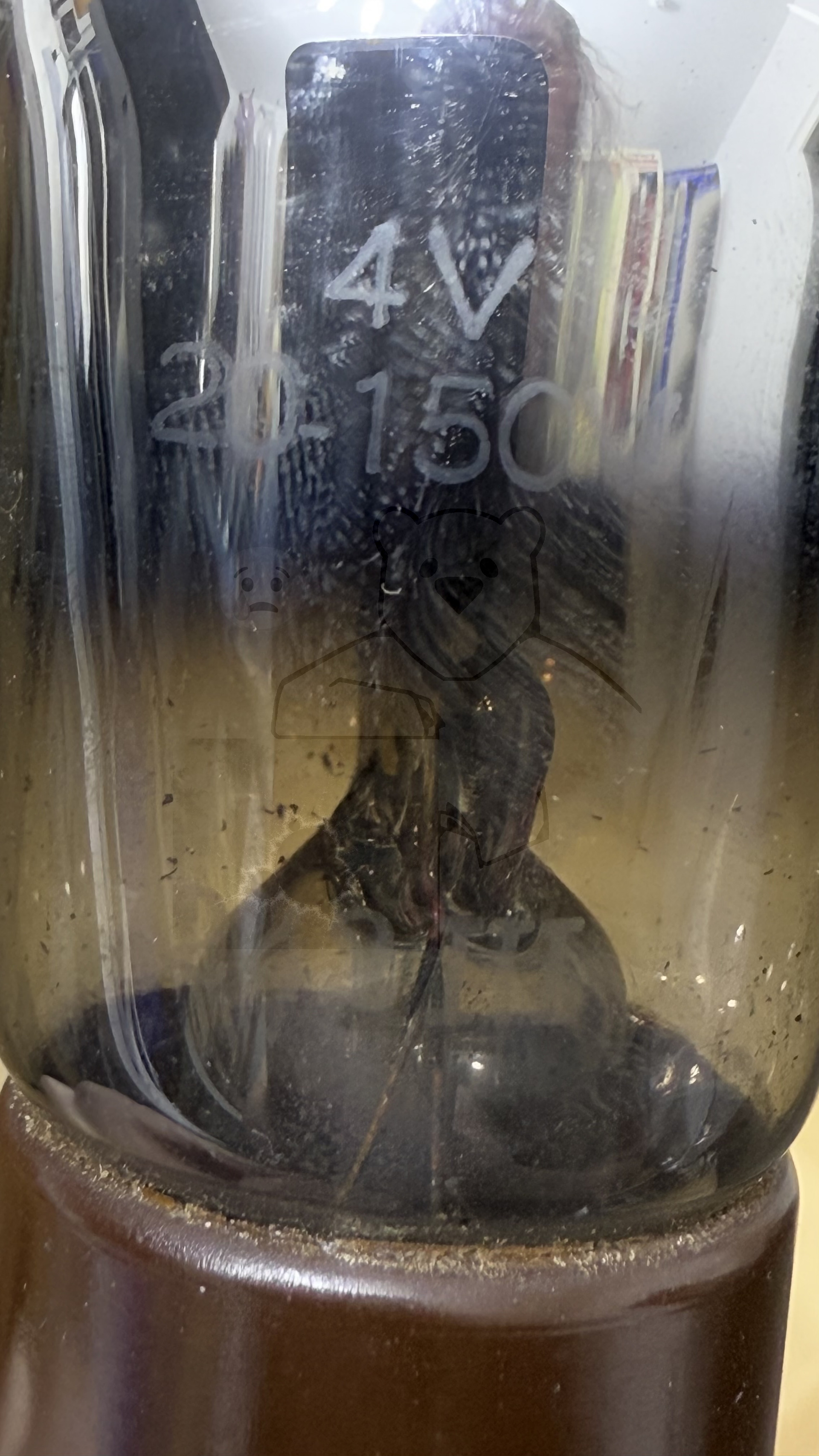

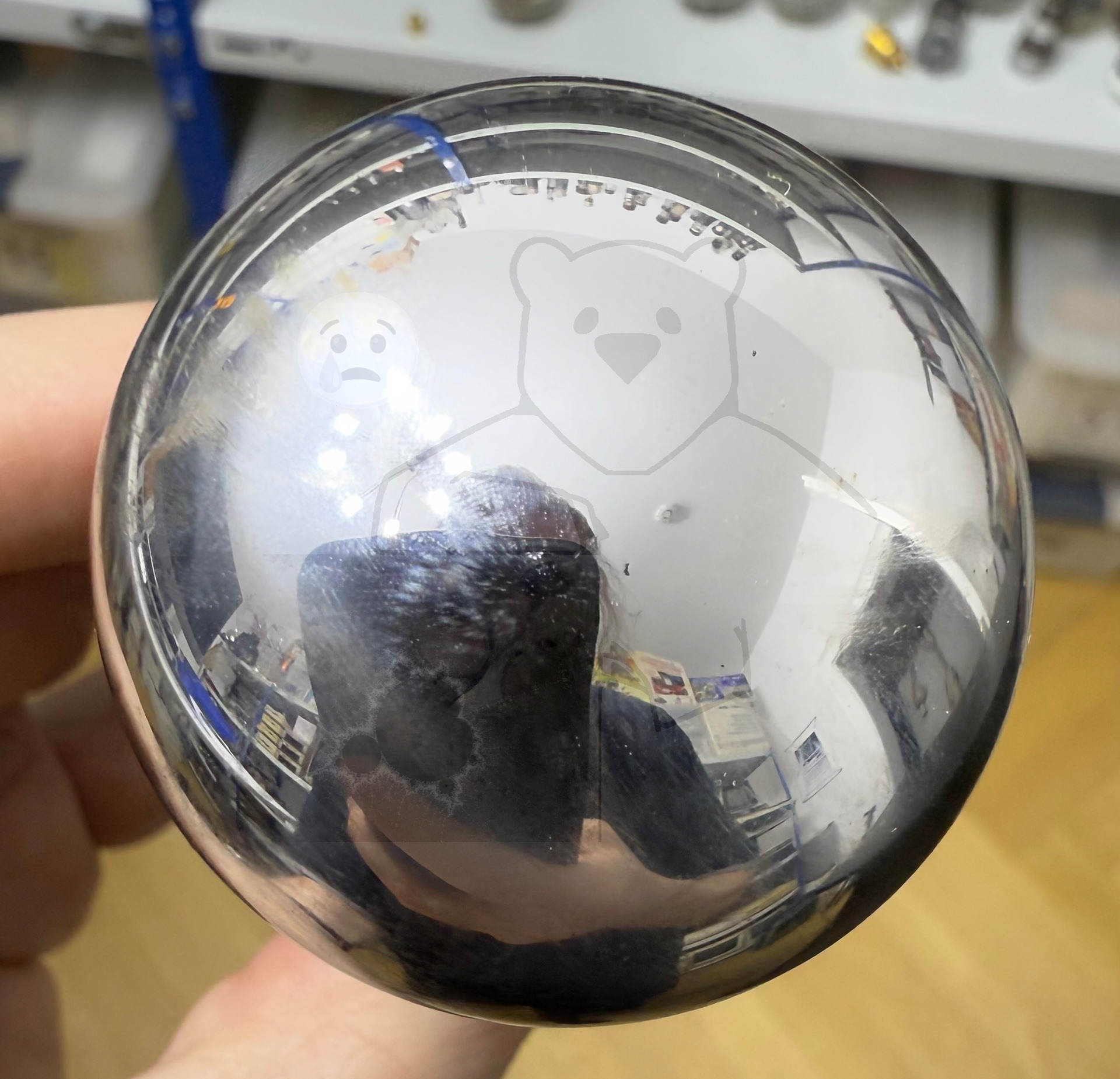

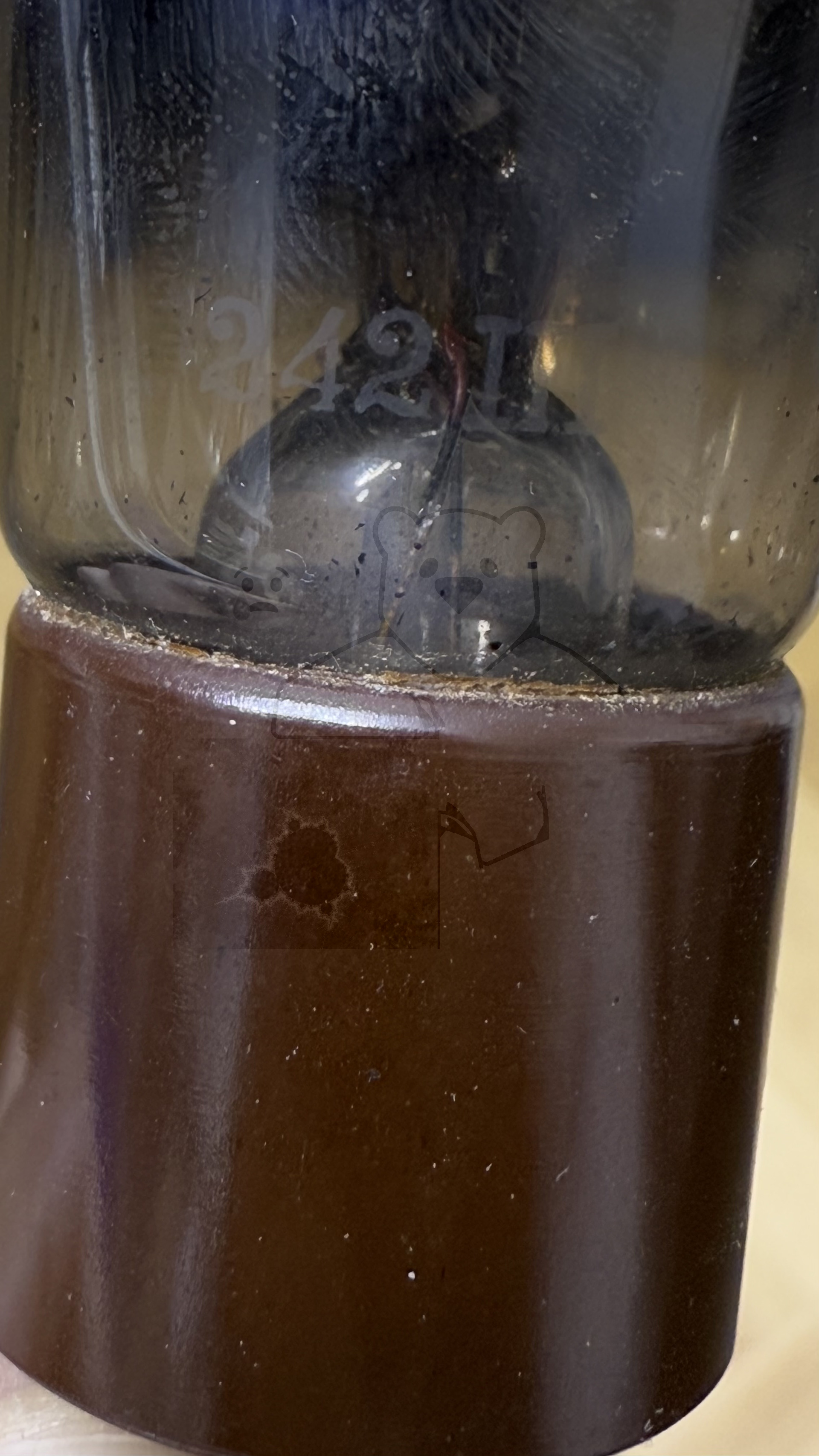

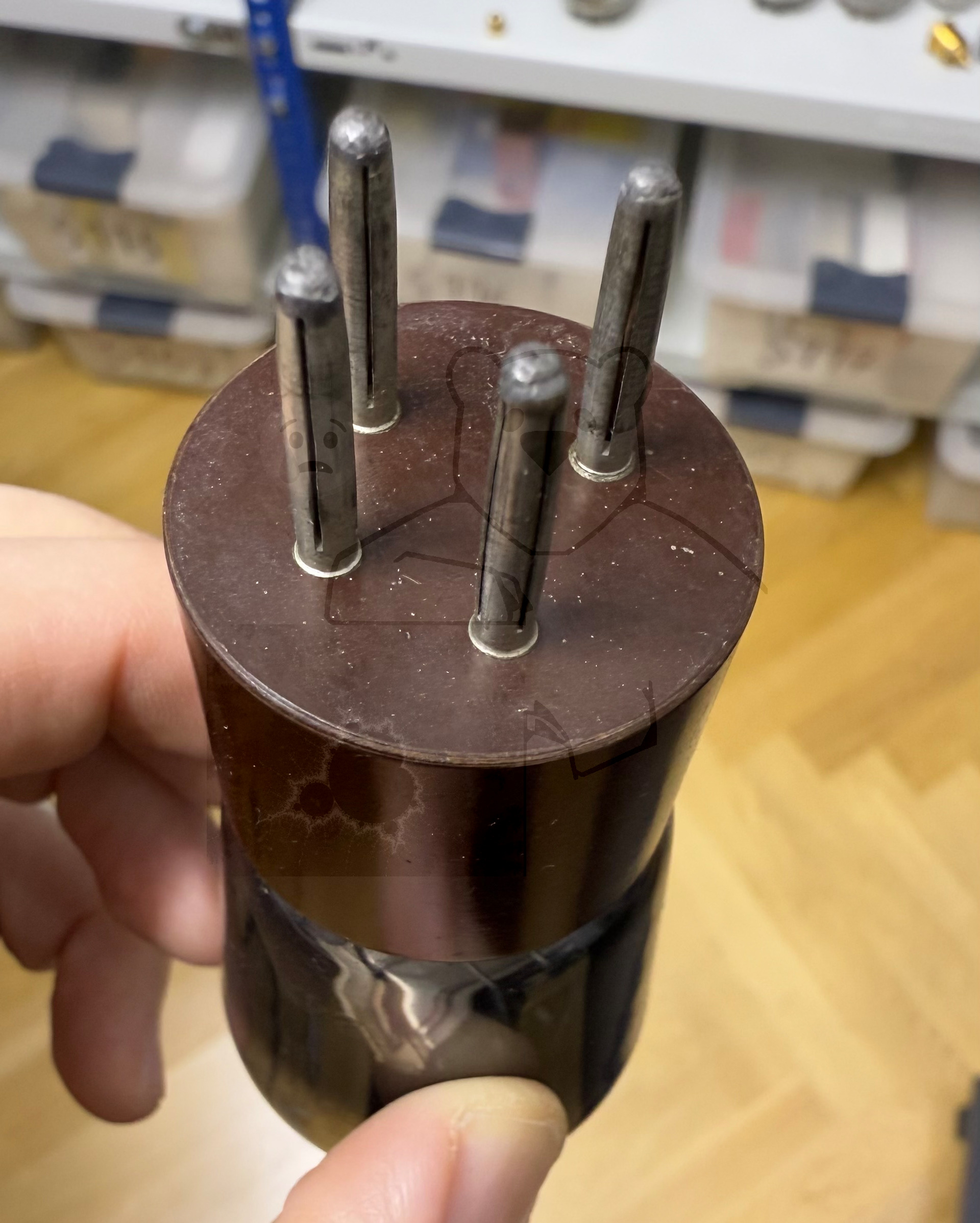

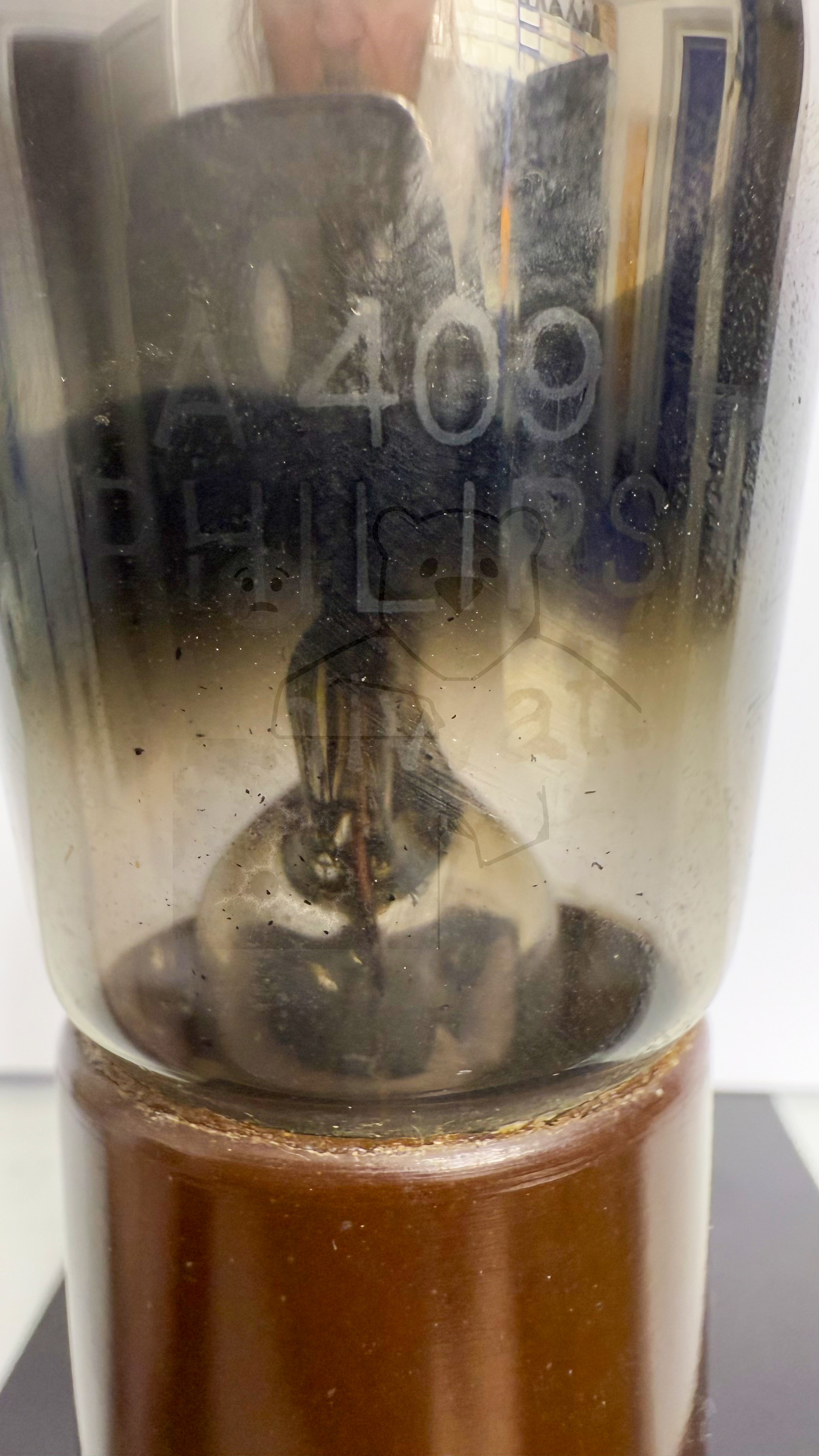

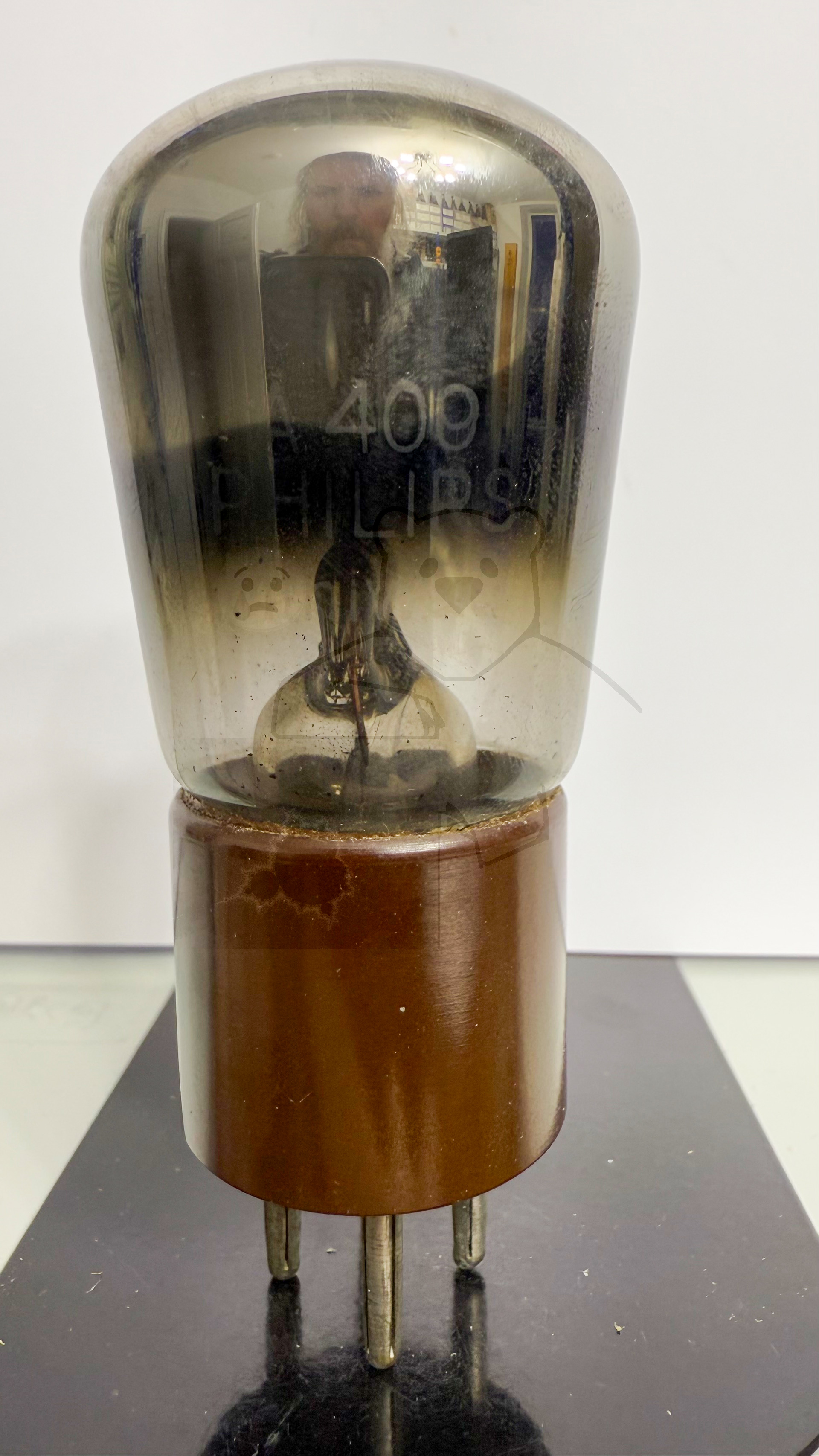

Daten und Bilder der Röhre: A409

🔎 Beschreibung der Röhre: A409 Inventarnummer: 07654

Name	→ A409
Vergleichsname	406HS G407 H406 → M300 (Radio Record) PM3X → RE074
Hersteller	→ Philips Miniwatt
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,06
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Umwickelt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S38c

🔎 Beschreibung der Systeme für die Röhre: A409

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Audion

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der A409

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: A409
Datenblatt A409 Philips [www.tubedata.info].pdf (70 kB)
