Daten und Bilder der Röhre: 6GJ5A

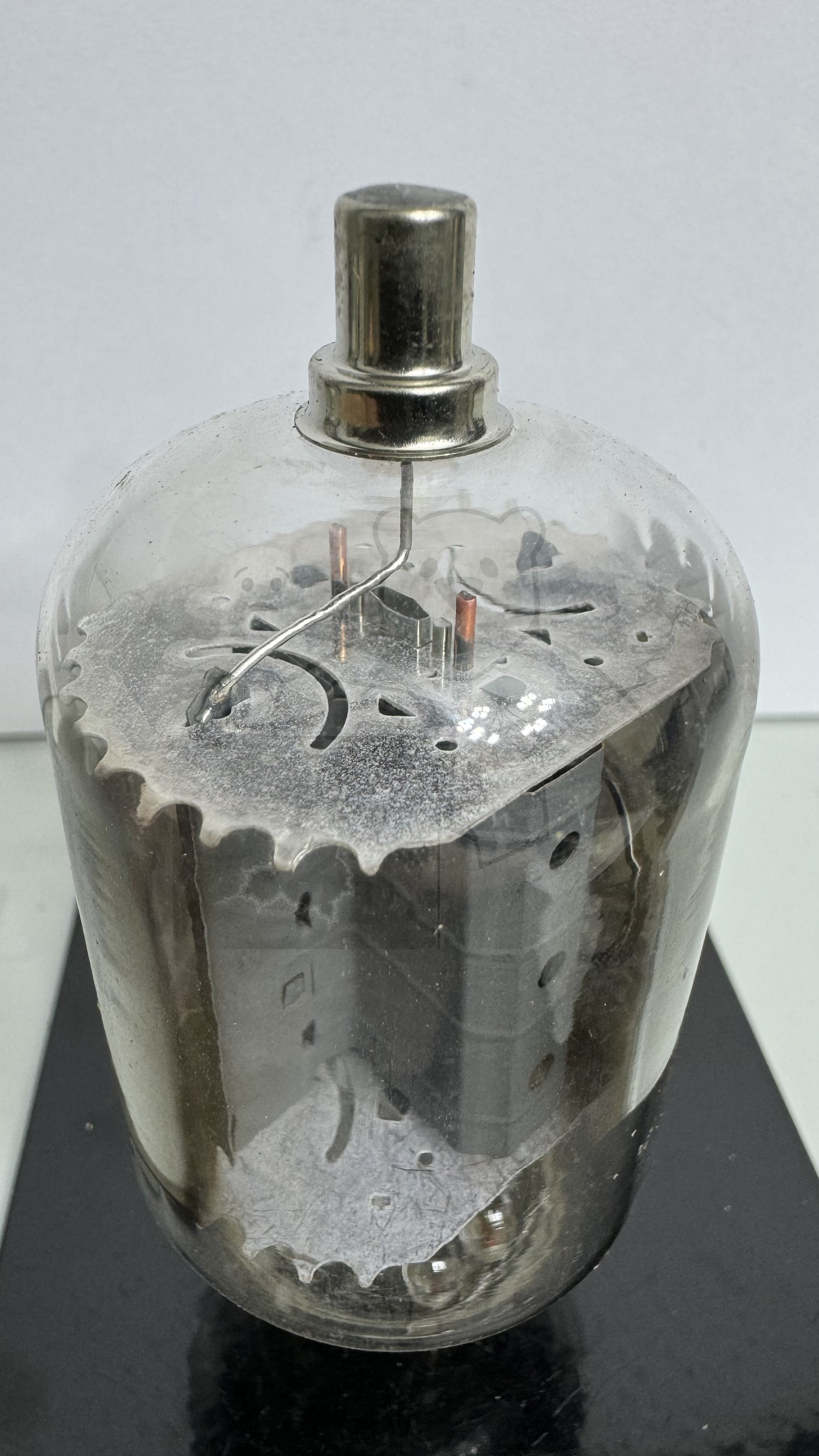

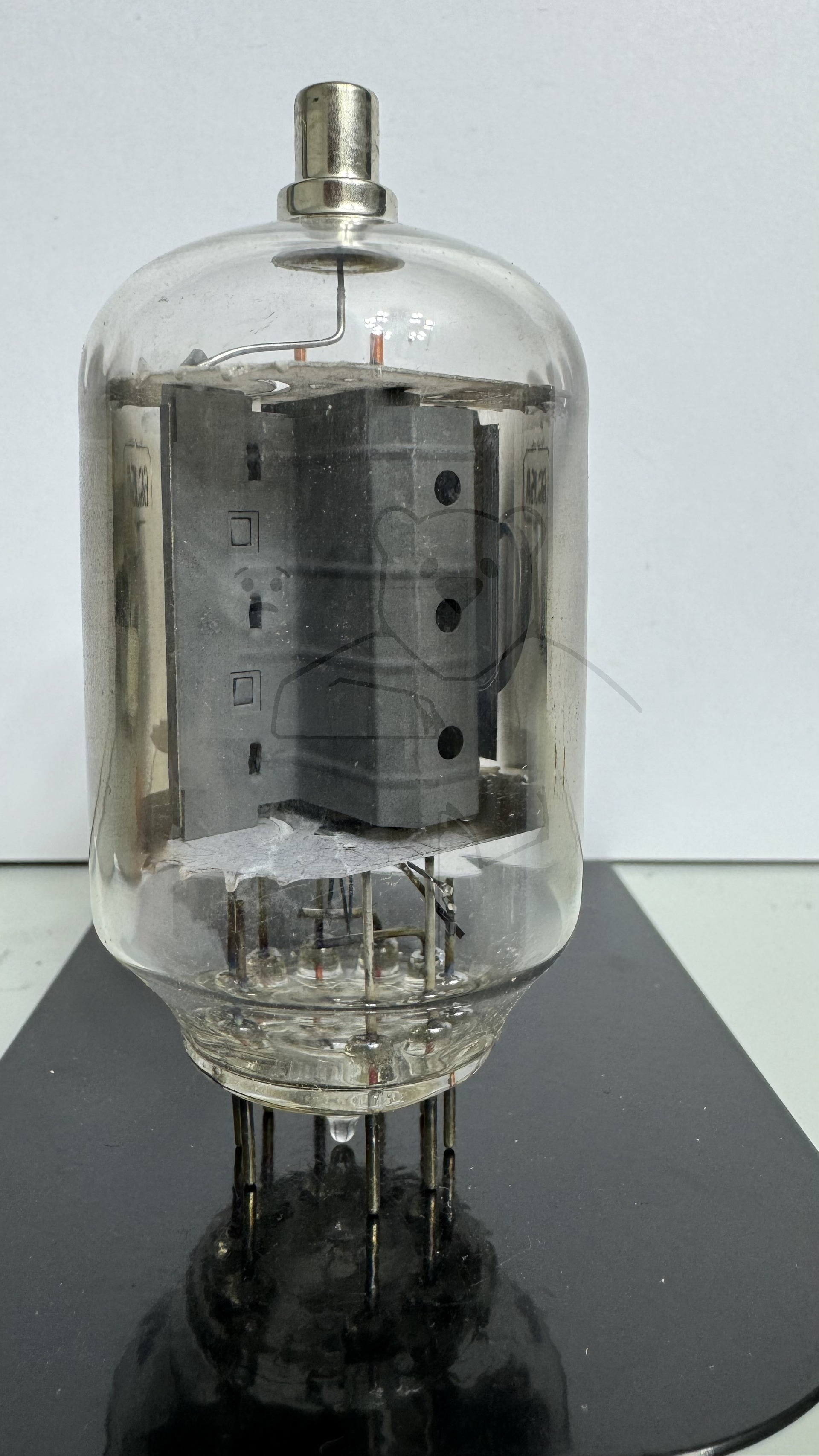

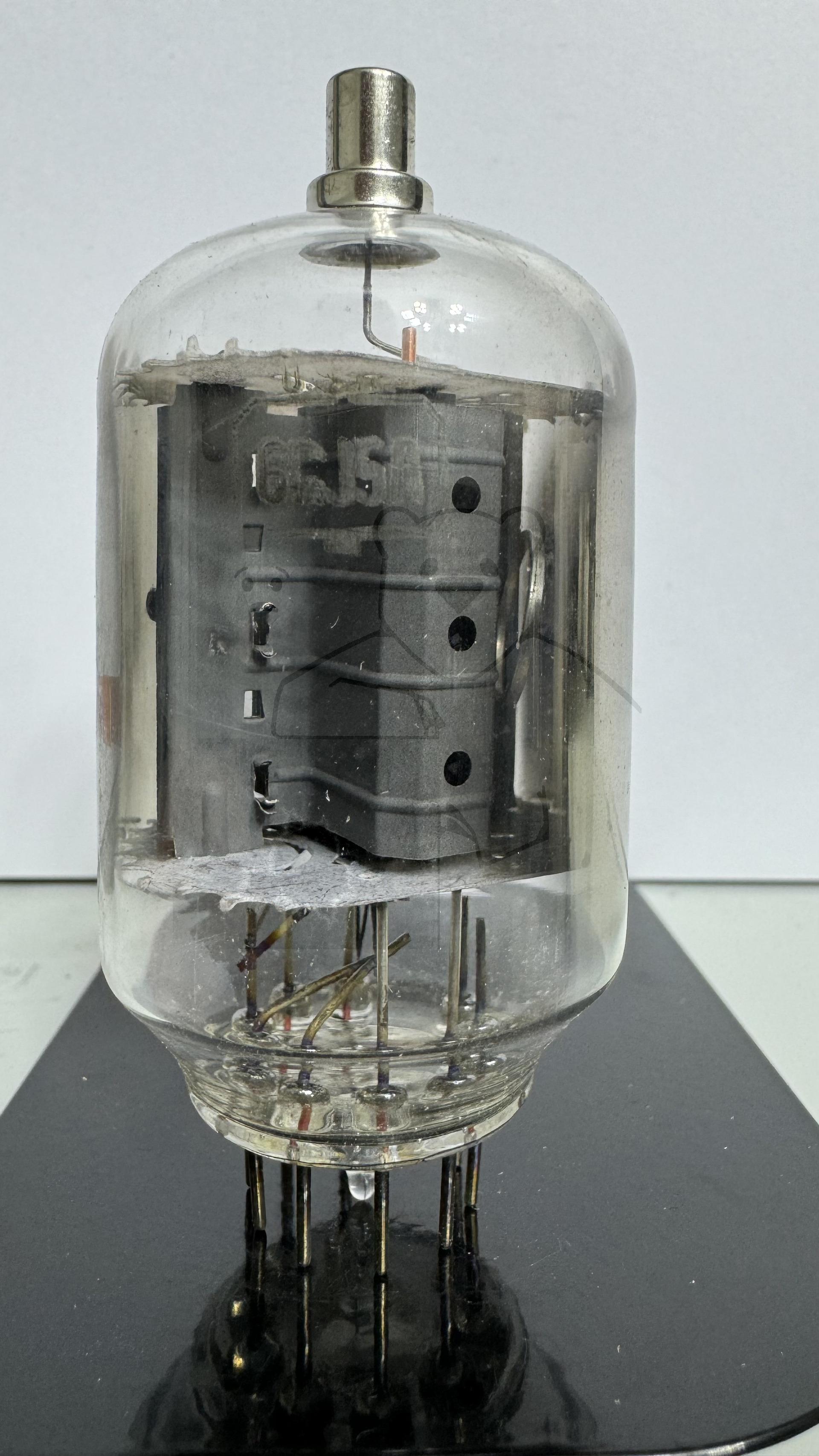

🔎 Beschreibung der Röhre: 6GJ5A Inventarnummer: 07652

Name	→ 6GJ5A
Vergleichsname
Hersteller	→ RCA
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Novar, 9pol. → Liste aller Röhren mit: Novar, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L2

🔎 Beschreibung der Systeme für die Röhre: 6GJ5A

	System 1
Kathode	3
Gitter 1	2, 6
Gitter 2	1, 7
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Horizontalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6GJ5A

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6GJ5A
Datenblatt 6GJ5 Sylvania.pdf (144 kB)
Datenblatt 6GJ5A RCA Version 1 [www.tubedata.info].pdf (125 kB)
Datenblatt 6GJ5A RCA Version 2.pdf (146 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
