Daten und Bilder der Röhre: PCL86

🔎 Beschreibung der Röhre: PCL86 Inventarnummer: 07603

Name	→ PCL86
Vergleichsname	14GW8
Hersteller	→ Valvo
Heizspannung (Volt)	14,5
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S137a

🔎 Beschreibung der Systeme für die Röhre: PCL86

	System 1	System 2
Kathode	2	7
Gitter 1	1	8
Gitter 2		3
Gitter 3		7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	7	7
Funktion	→ Niederfrequenzverstaerker, Triode	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PCL86

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PCL86
Datenblatt PCL86 Philips Version 1 [www.tubedata.info].pdf (535 kB)
Datenblatt PCL86 Philips Version 2 [www.tubedata.info].pdf (287 kB)
Datenblatt PCL86 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (2994 kB)
Pruefkarte PCL86 - Karte 1 - Funke W19 Roehrenpruefer.pdf (166 kB)
Pruefkarte PCL86 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte PCL86 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte PCL86 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (250 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: PCL86

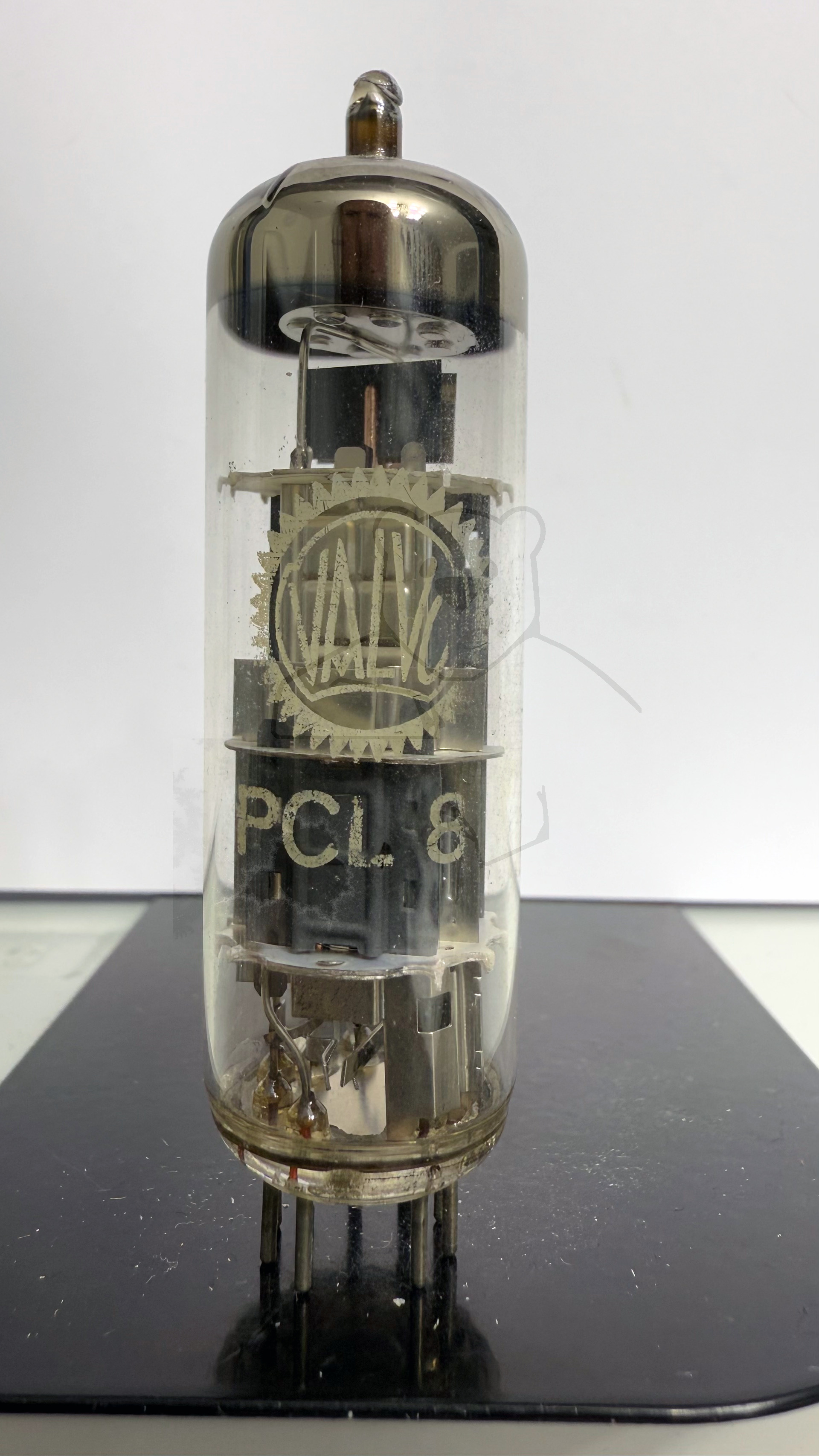

Röhre PCL86 #7603 Bild 1

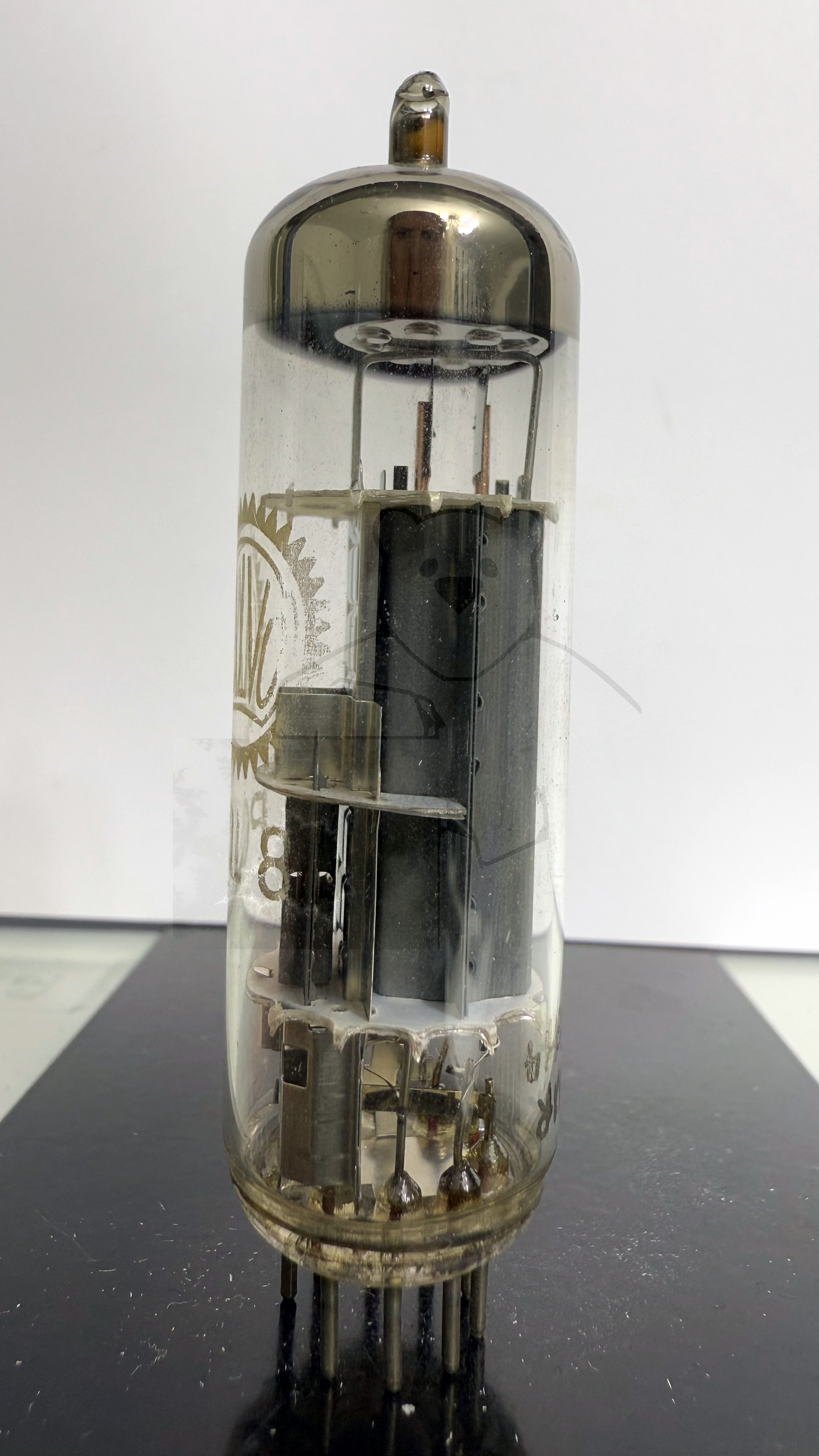

Röhre PCL86 #7603 Bild 2

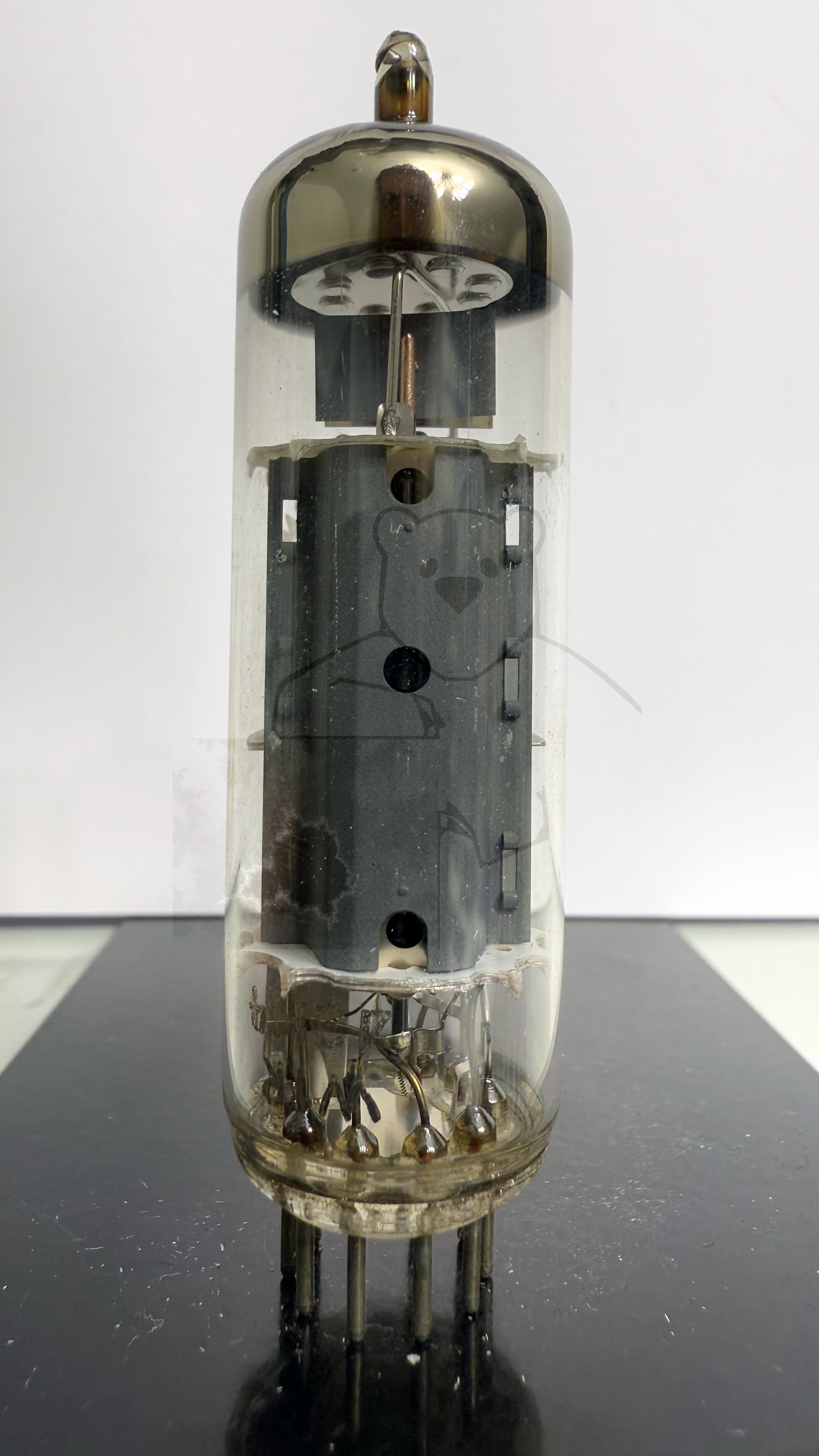

Röhre PCL86 #7603 Bild 3

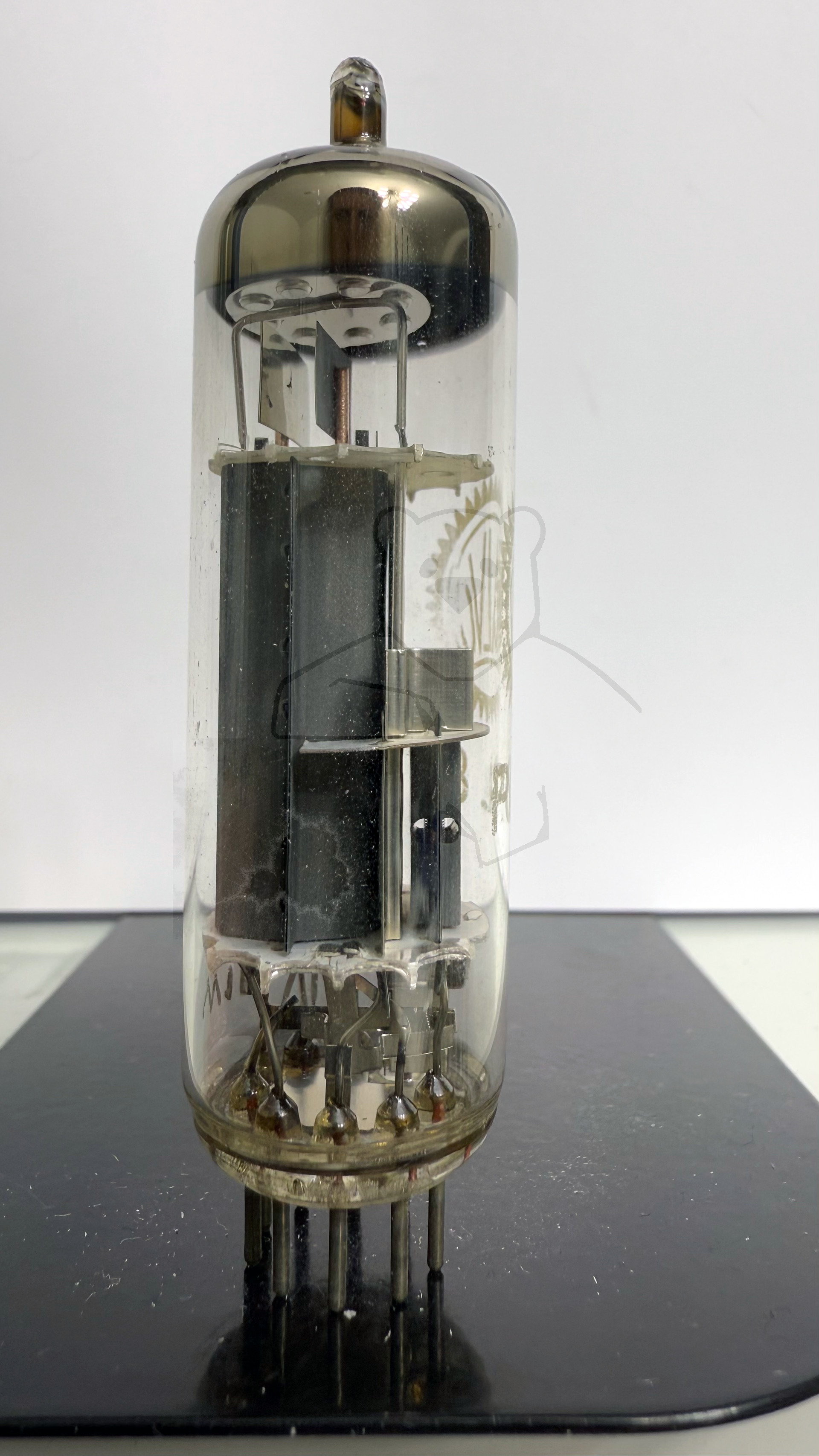

Röhre PCL86 #7603 Bild 4
