đ Beschreibung der Röhre: 6A8V Inventarnummer: 07594
| Name | â 6A8V |
| Vergleichsname | |
| Hersteller | â R.T. (Radiotechnique) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44b |
đ Beschreibung der Systeme fĂŒr die Röhre: 6A8V
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 6 |
| Gitter 3 | 4 |
| Gitter 4 | Kappe |
| Gitter 5 | 4 |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | â Oszillator / Mischer |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

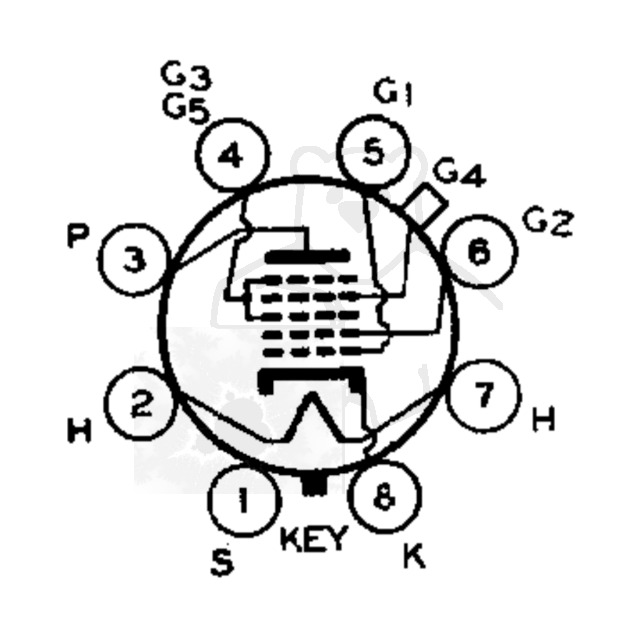

đ Sockelschaltung der 6A8V
Bildquelle: RCA Datenblatt
đ DatenblĂ€tter zur Röhre: 6A8V
Datenblatt 6A8 Cunningham [www.tubedata.info].pdf (76 kB)
Datenblatt 6A8 RCA.pdf (104 kB)
Datenblatt 6A8 Sylvania.pdf (572 kB)
Datenblatt 6A8 Tung-Sol [www.tubedata.info].pdf (100 kB)
Datenblatt 6A8G Brimar [www.tubedata.info].pdf (60 kB)

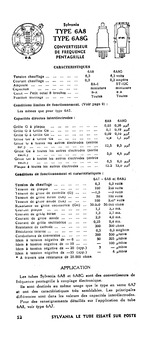

Datenblatt 6A8G Sylvania.pdf (69 kB)
Datenblatt 6A8GTX Hytron [www.tubedata.info].pdf (438 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6A8V

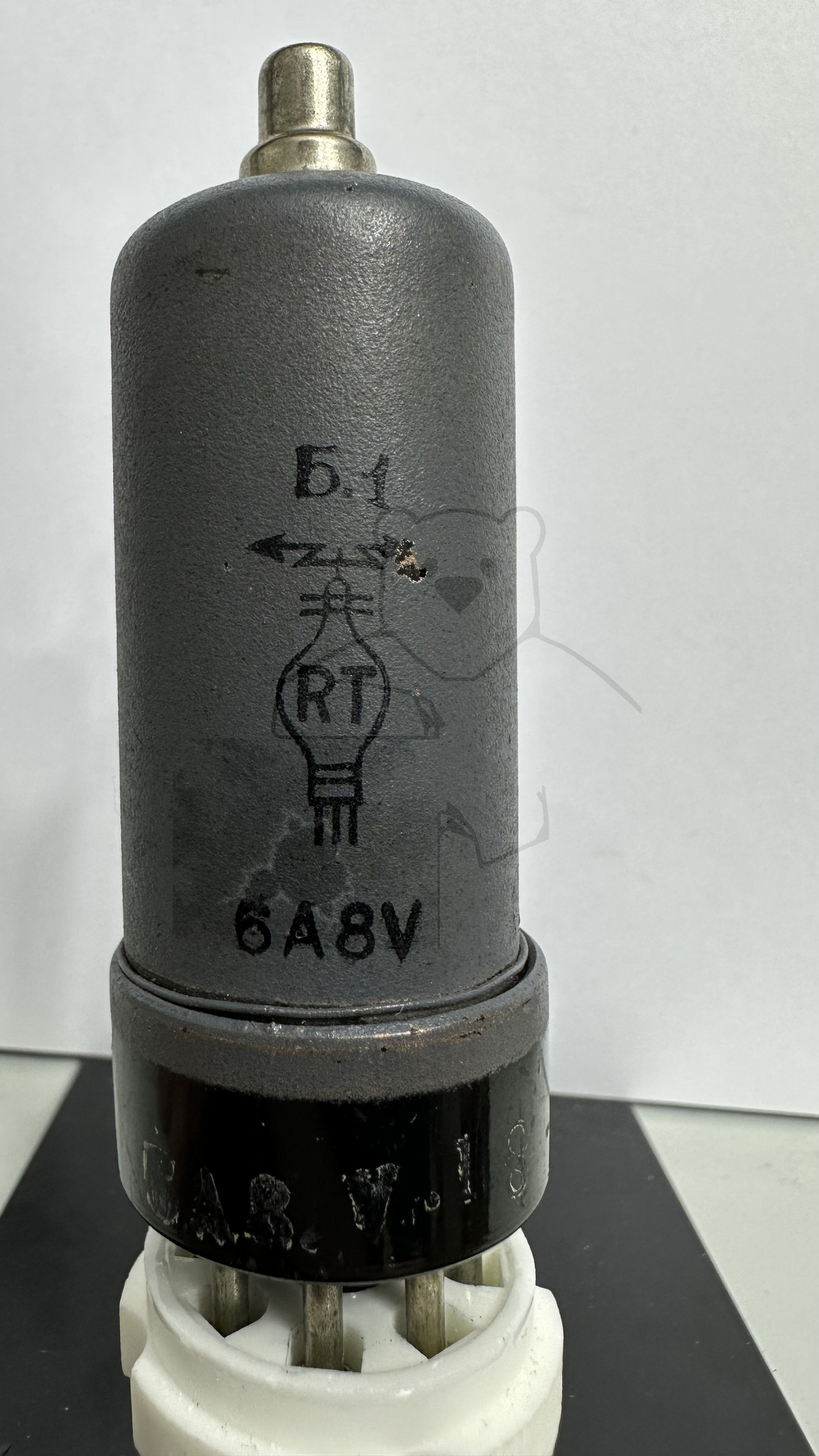

Röhre 6A8V #7594 Bild 1
