🔎 Beschreibung der Röhre: 1Ц11П Inventarnummer: 07587
| Name | → 1Ц11П |
| Vergleichsname | 1Z11P |
| Hersteller | → UdSSR (Allgemein) |
| Heizspannung (Volt) | 1,2 |
| Heizstrom (Ampère) | 0,2 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | Produziert: 09/1981 ОТК |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S125c |
🔎 Beschreibung der Systeme für die Röhre: 1Ц11П
| System 1 | |
| Kathode | 5 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 5 und 1, 4, 7 |
| Abschirmung | |
| Funktion | → Gleichrichter, Einweg, Hochspannung |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

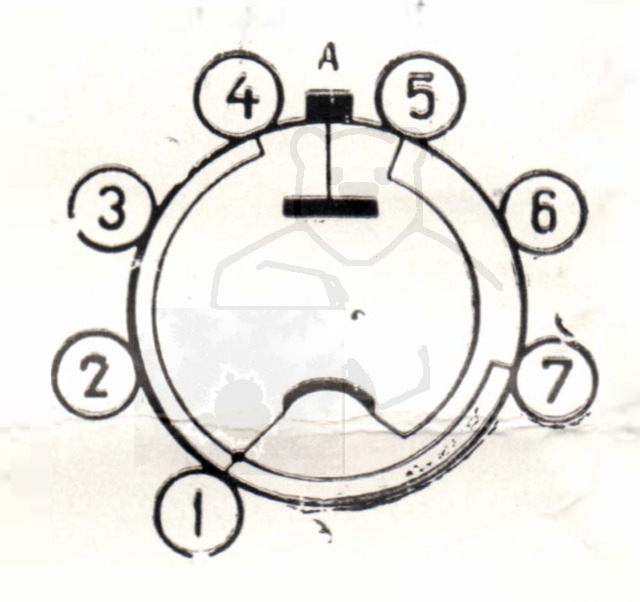

🔎 Sockelschaltung der 1Ц11П
Bildquelle: UdSSR Datenblatt
🔎 Datenblätter zur Röhre: 1Ц11П
Datenblatt 1Ц11П 1C11P Version 1.pdf (118 kB)

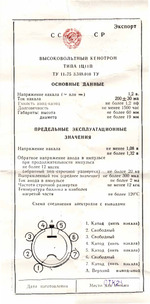

Datenblatt 1Ц11П 1C11P Version 2.pdf (191 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 1Ц11П

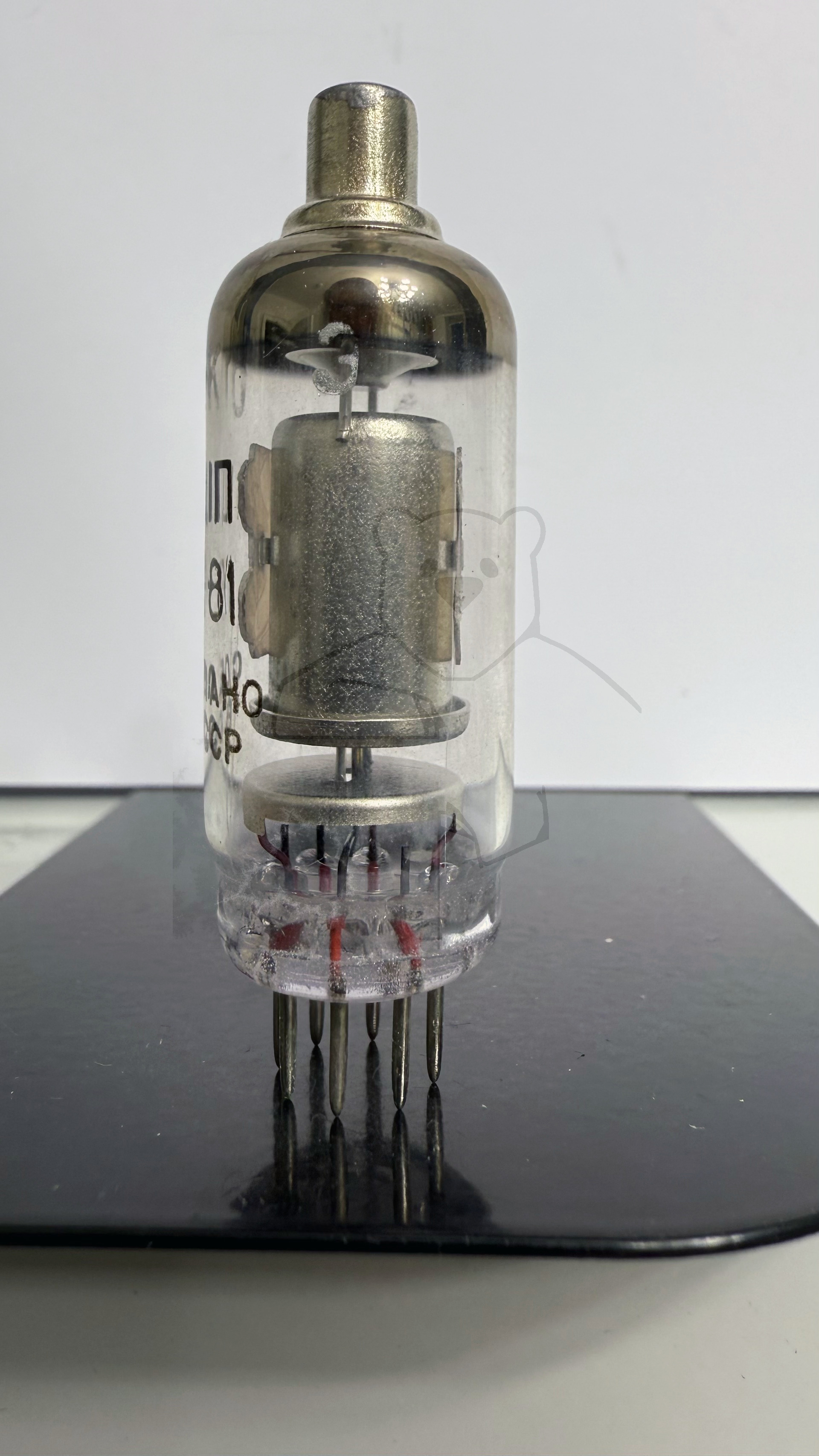

Röhre 1Ц11П #7587 Bild 1

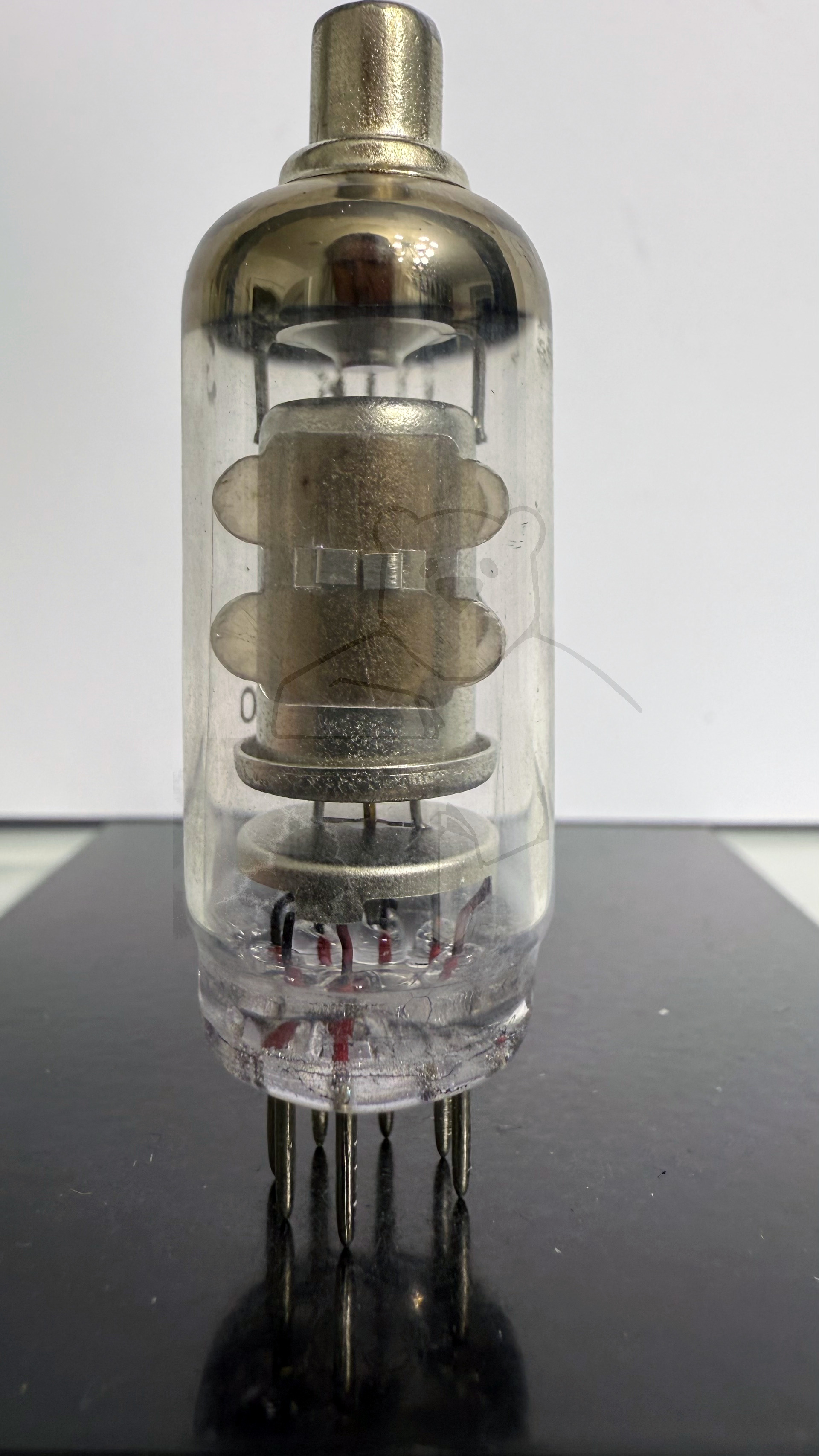

Röhre 1Ц11П #7587 Bild 2
