đ Beschreibung der Röhre: SS I Inventarnummer: 07561
| Name | â SS I |
| Vergleichsname | |
| Hersteller | â Siemens |
| Heizspannung (Volt) | 2,5 - 2,7 |
| Heizstrom (AmpĂšre) | 0,38 - 0,4 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Telefunkensockel, 5pol. (4 Stifte, 1 Buchse) â Liste aller Röhren mit: Telefunkensockel, 5pol. (4 Stifte, 1 Buchse) |
| Informationen Röhrentyp | Die SS I ist die erste Raumlade Tetrode, die von Siemens in kooperation mit Walter Schottky 1917 entwickelt wurde. Das 'SS' in der Typenbezeichnung steht fĂŒr 'Siemens-Schottky' |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L21 |
đ Beschreibung der Systeme fĂŒr die Röhre: SS I
| System 1 | |
| Kathode | K |
| Gitter 1 | RG |
| Gitter 2 | G |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | A |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | K, K |
| Abschirmung | |
| Funktion | â Tetrode, Raumladetetrode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der SS I
Bildquelle: Telefunken Datenblatt
đ Bilder der Röhre: SS I

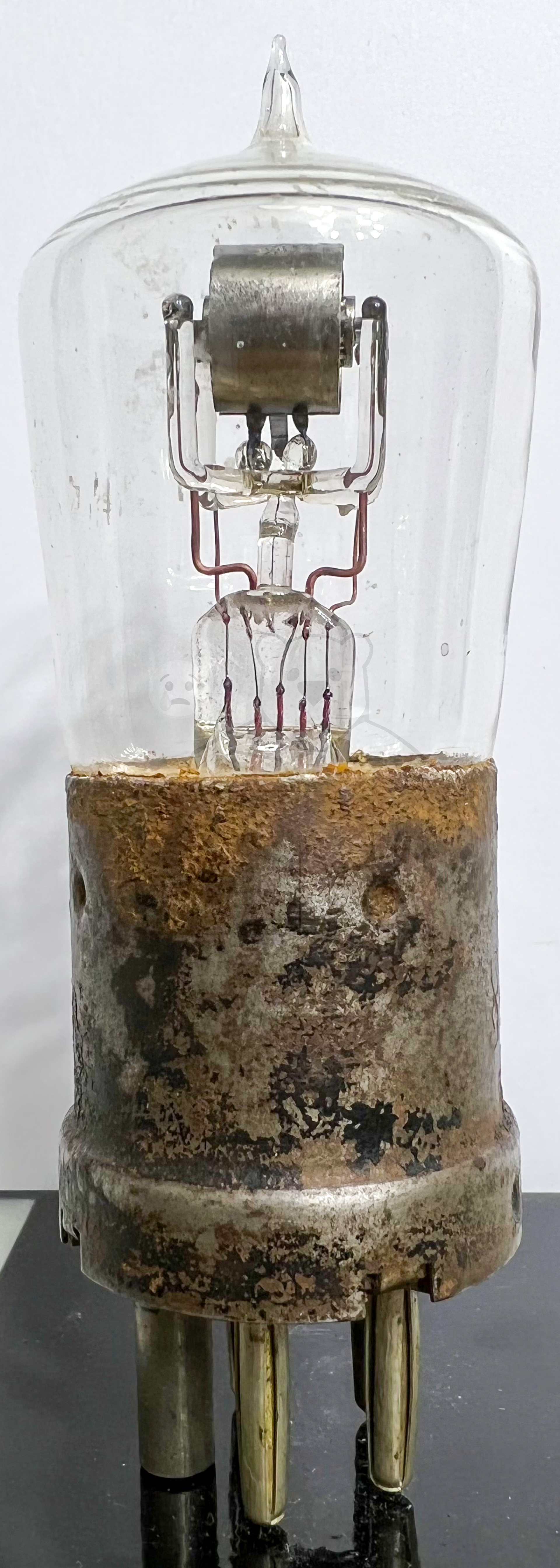

Röhre SS I #7561 Bild 1

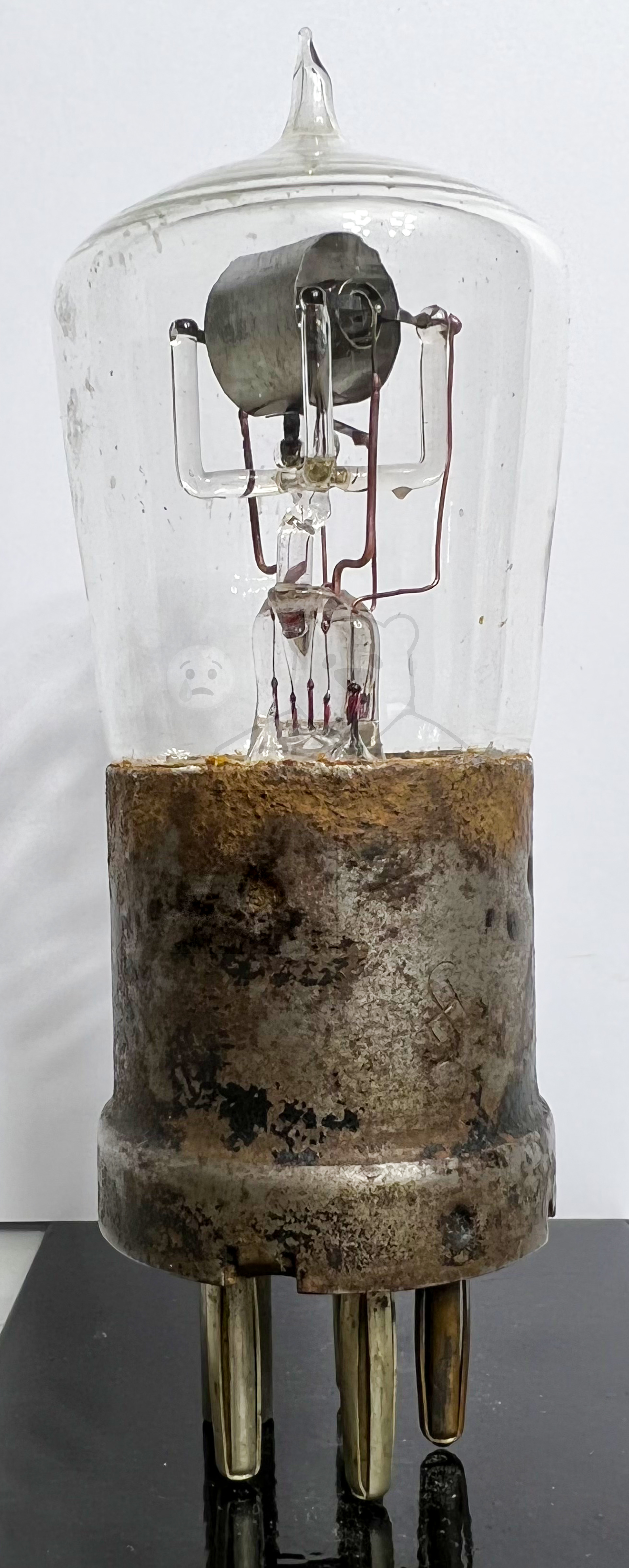

Röhre SS I #7561 Bild 2

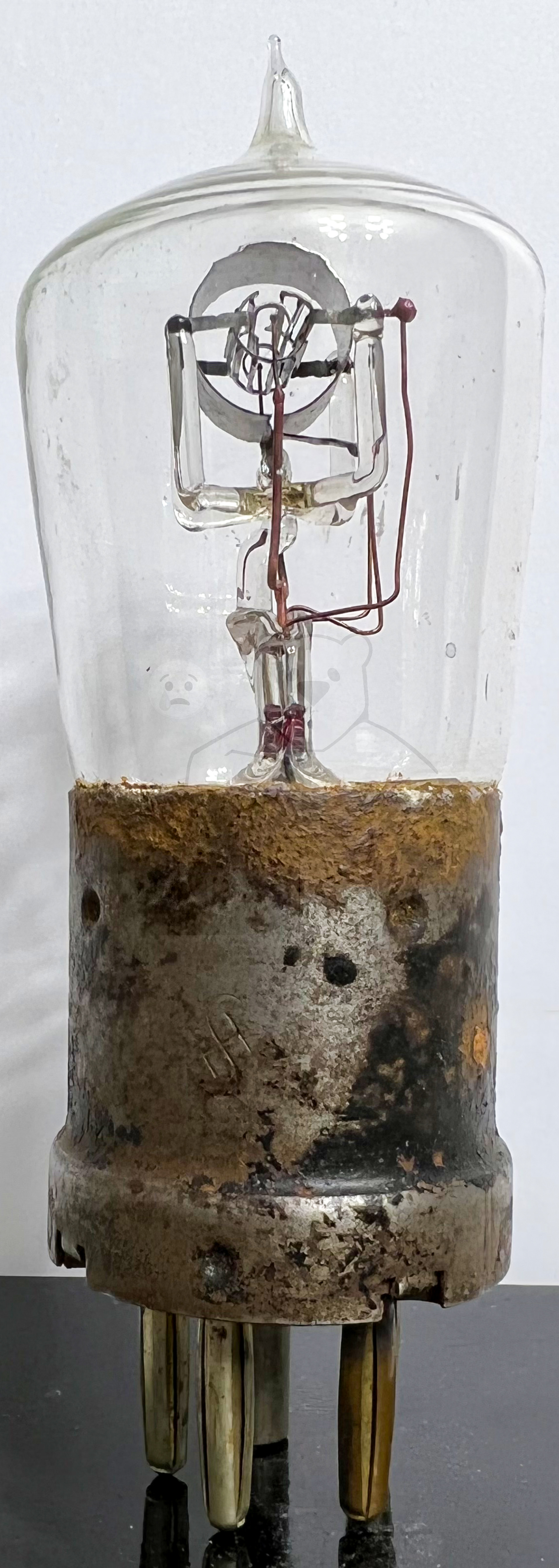

Röhre SS I #7561 Bild 3

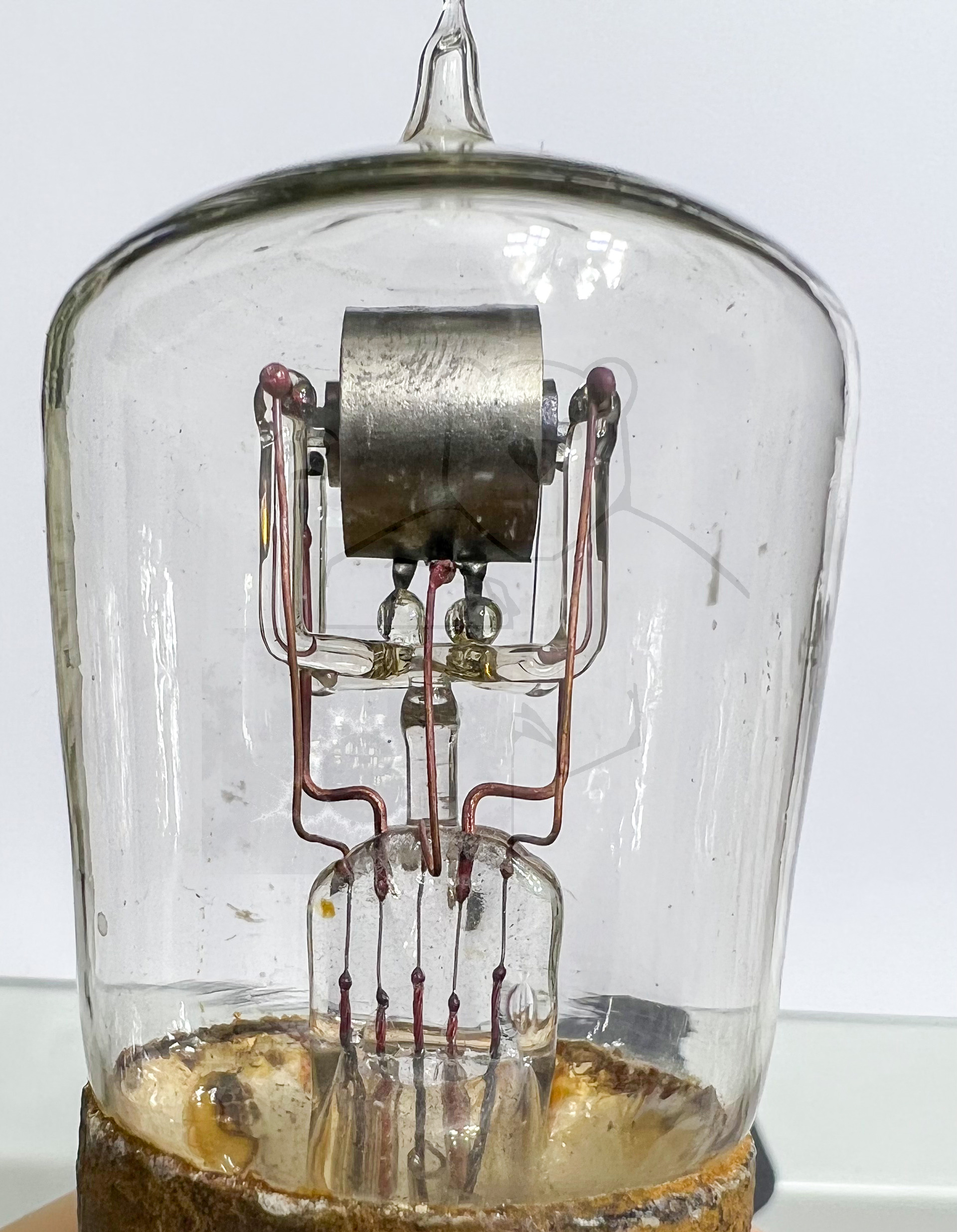

Röhre SS I #7561 Bild 4

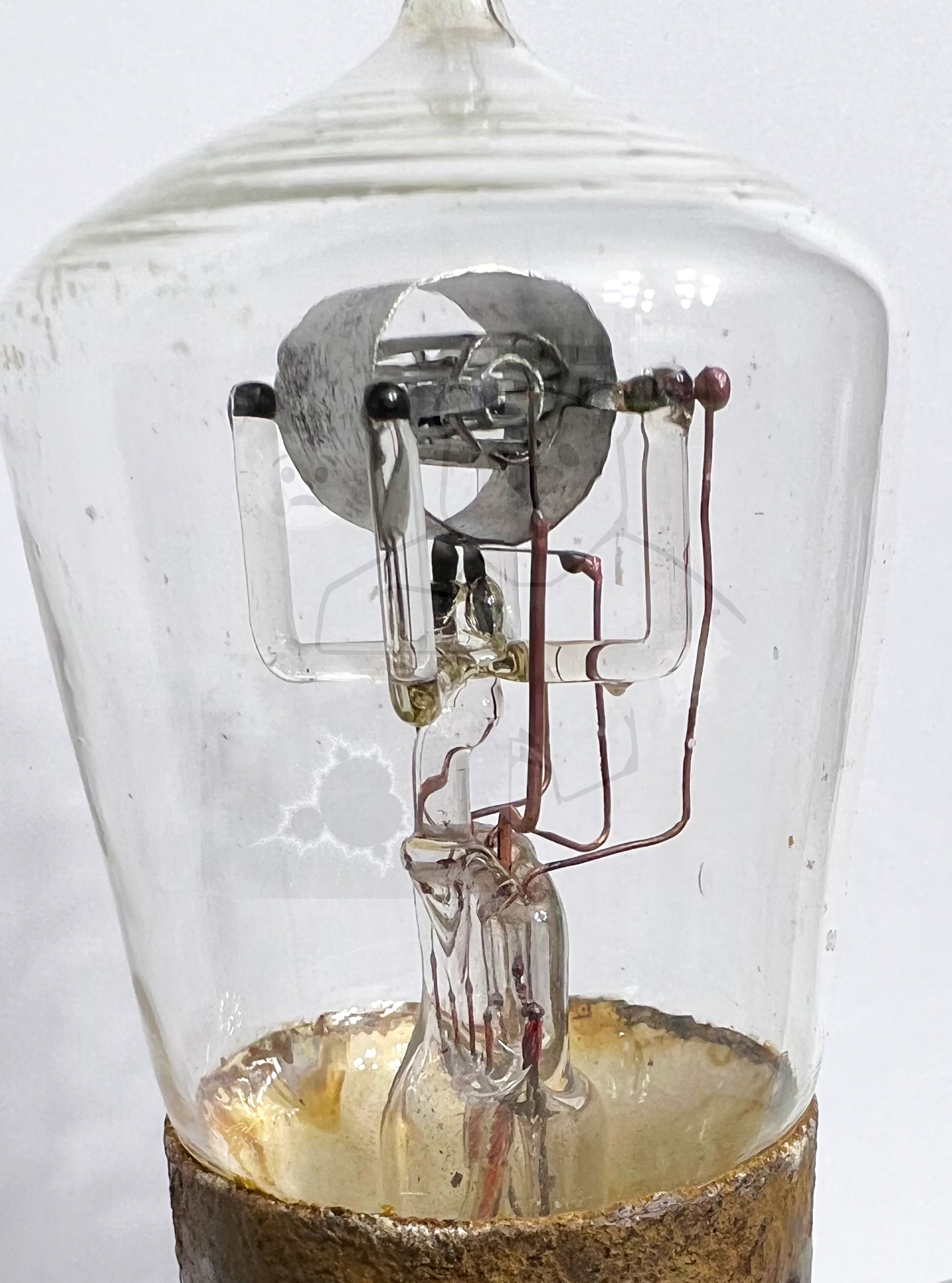

Röhre SS I #7561 Bild 5

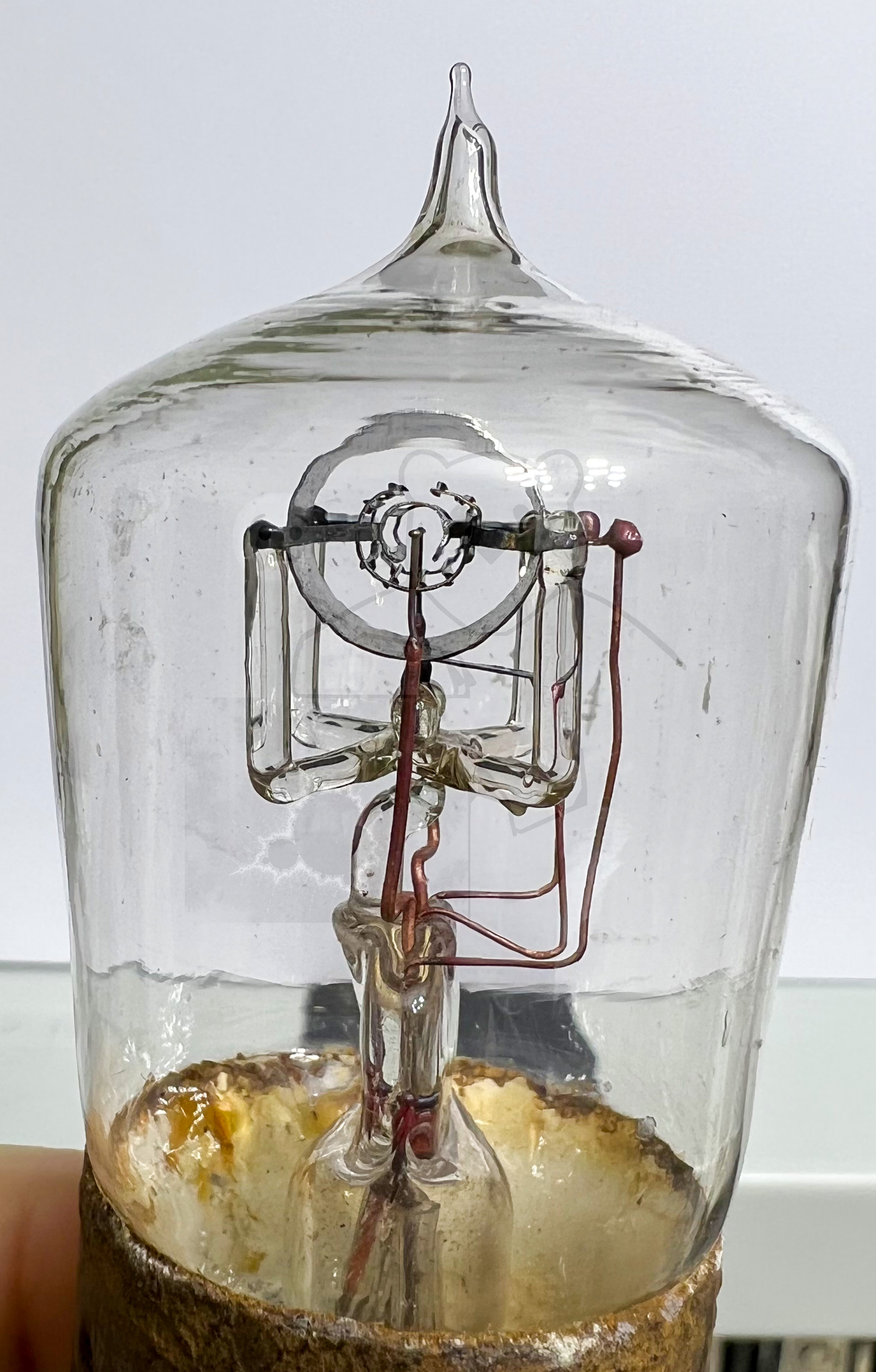

Röhre SS I #7561 Bild 6

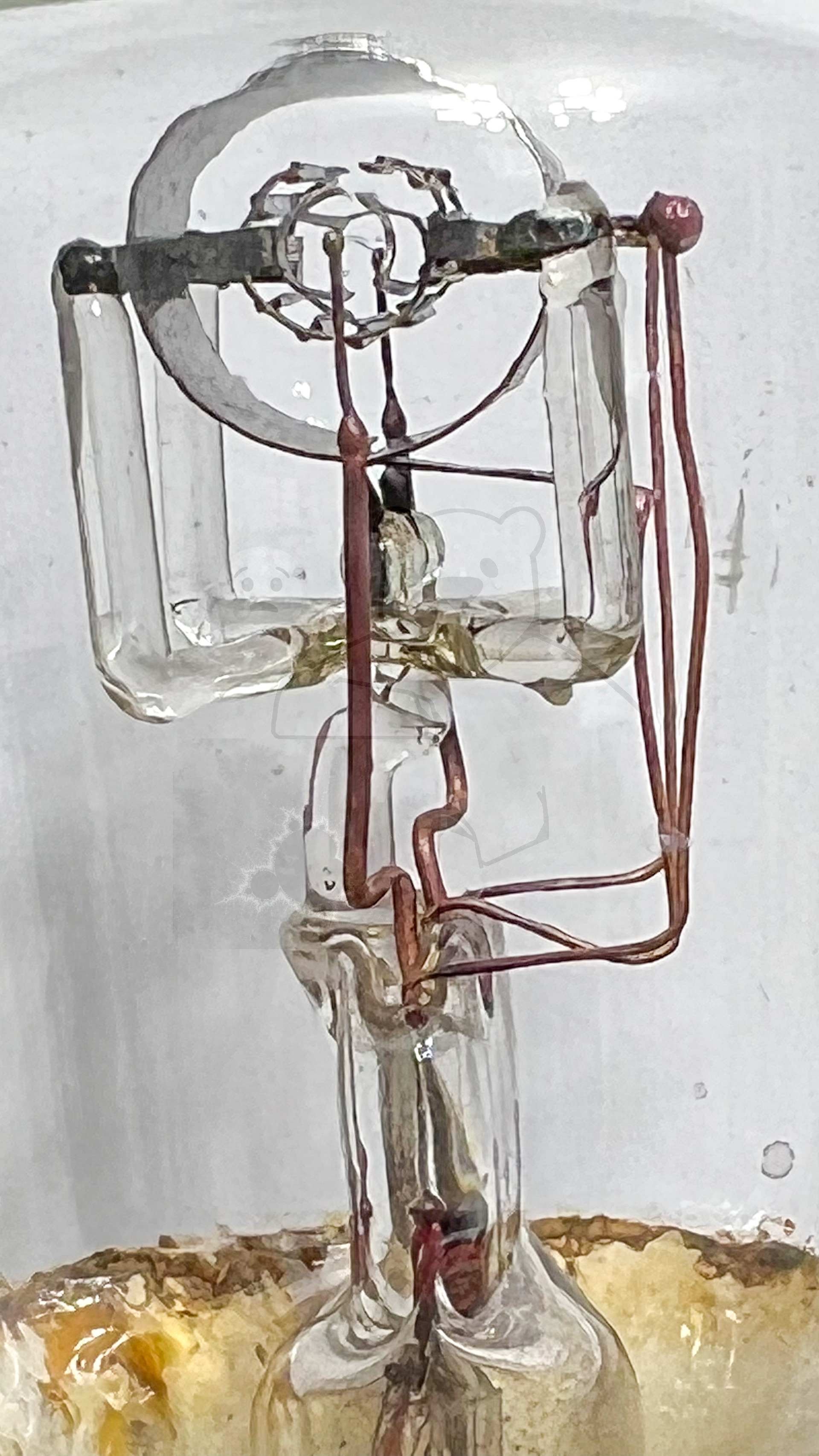

Röhre SS I #7561 Bild 7

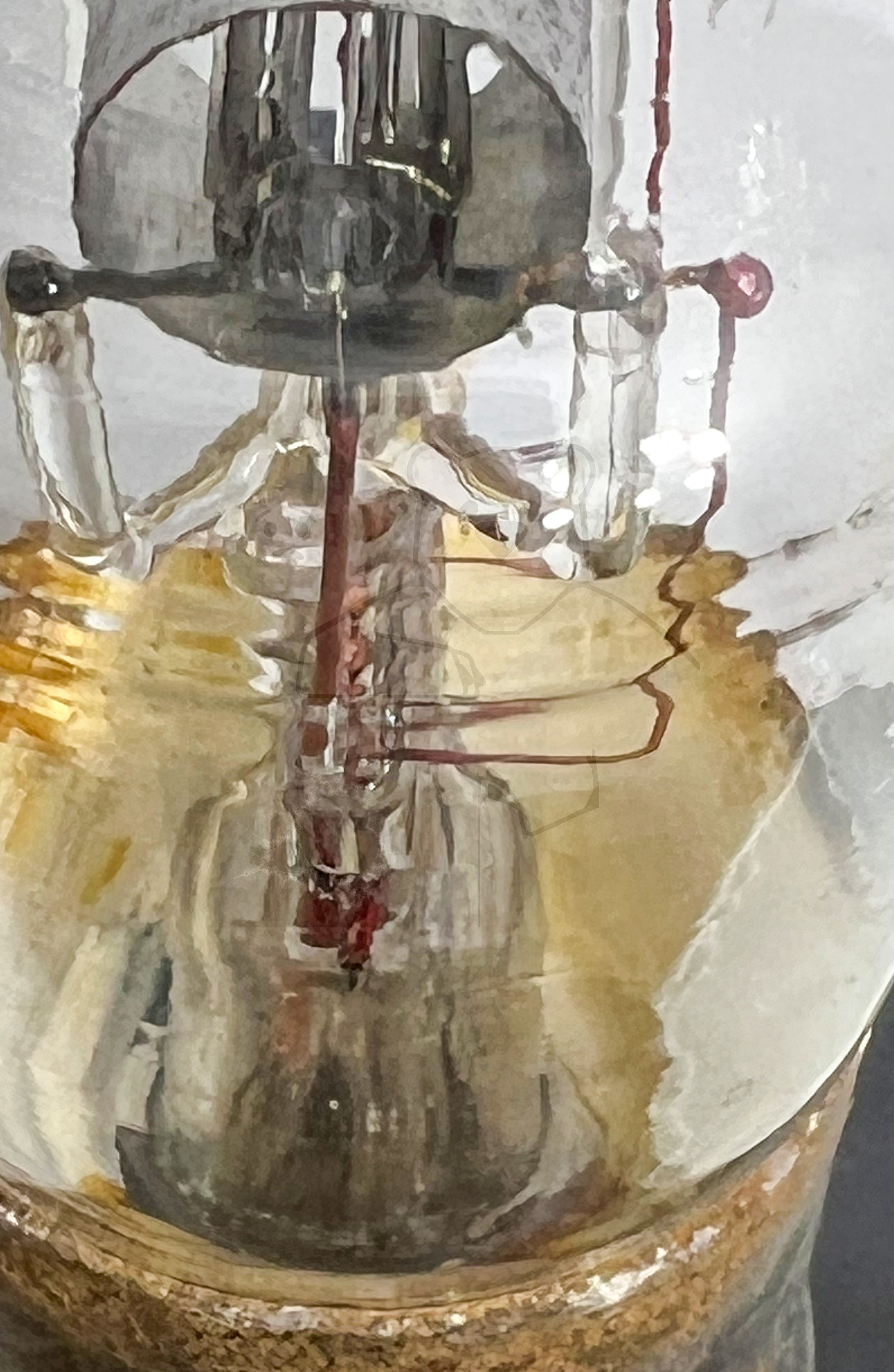

Röhre SS I #7561 Bild 8

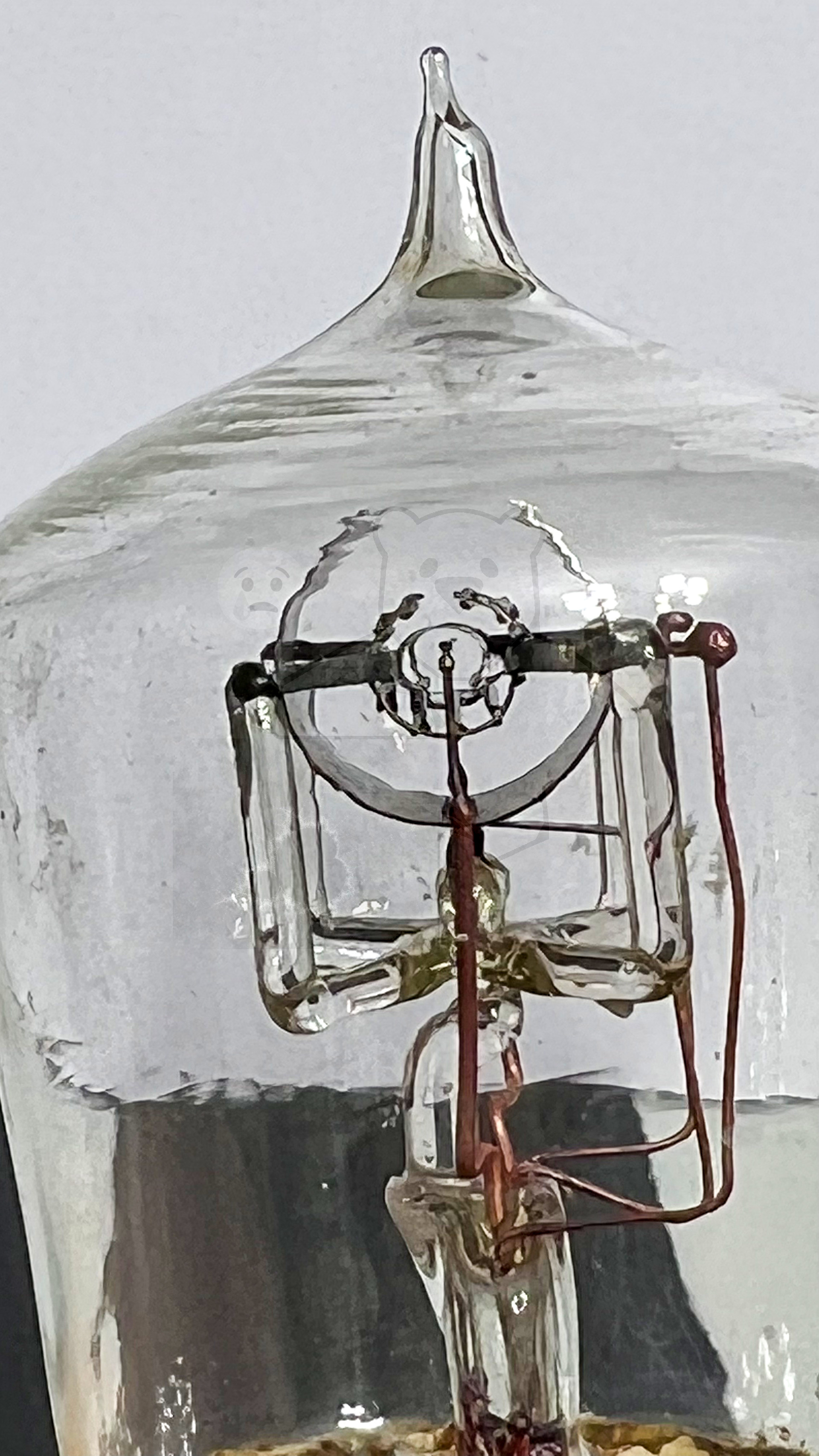

Röhre SS I #7561 Bild 9
