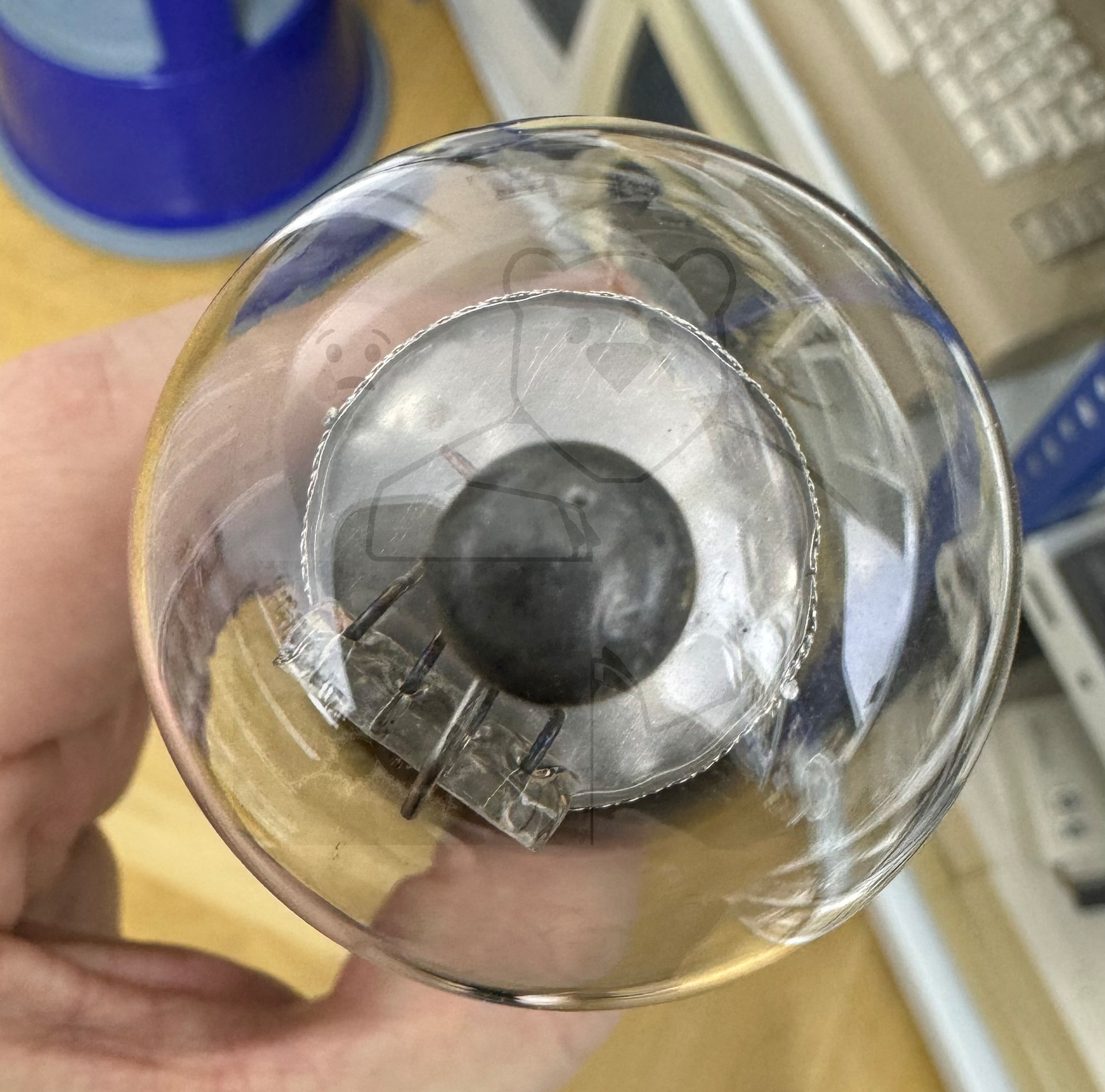

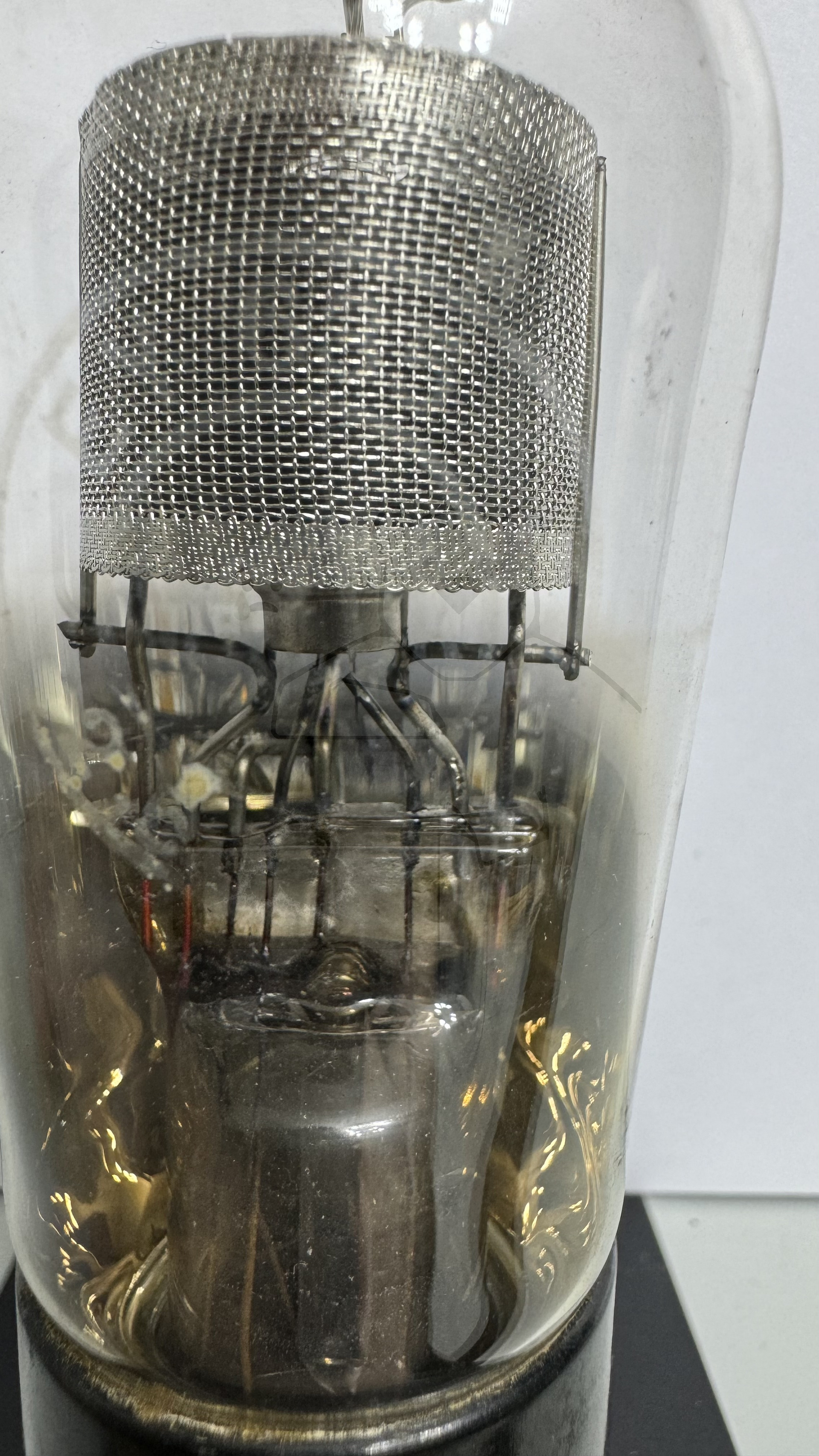

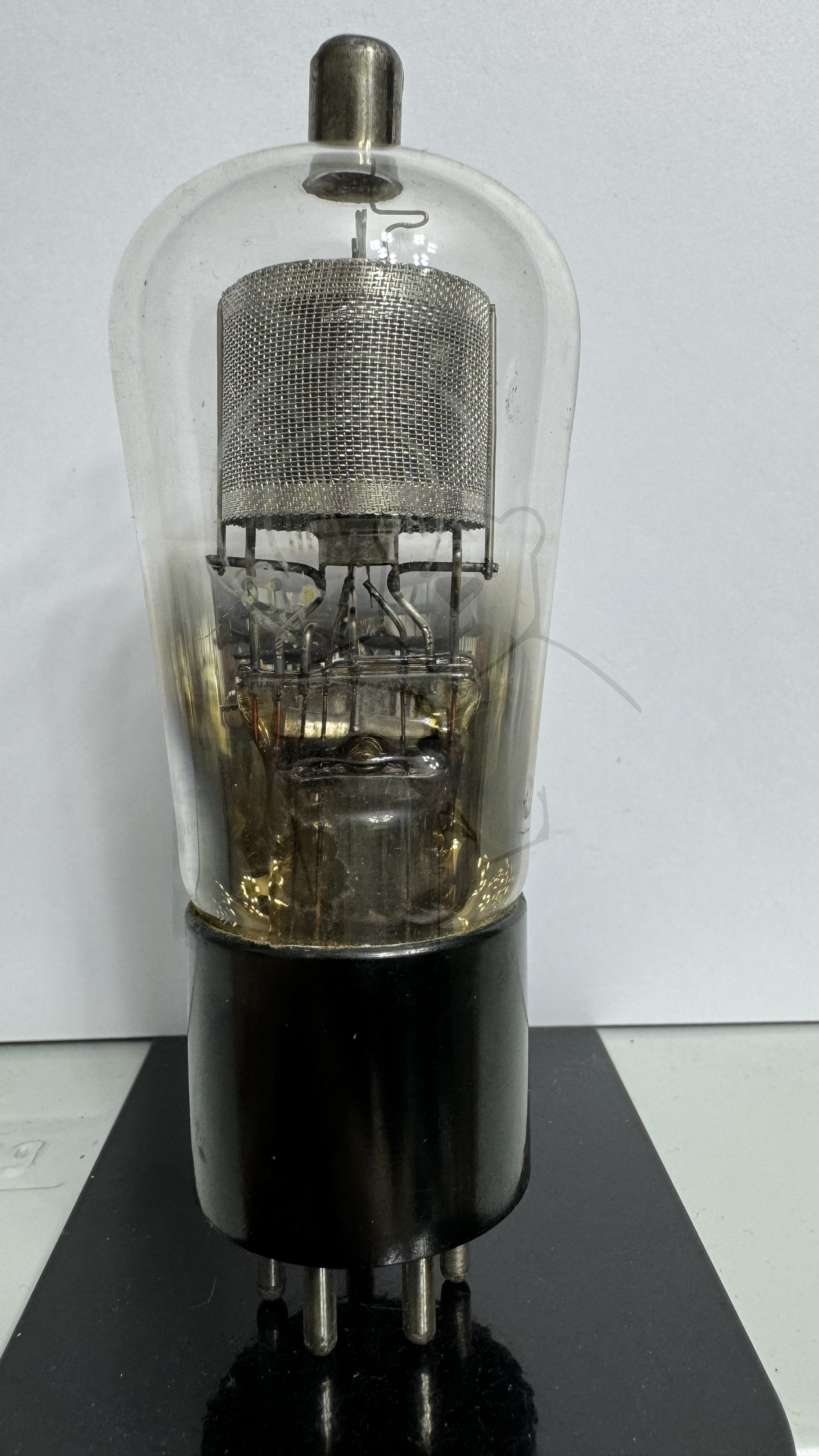

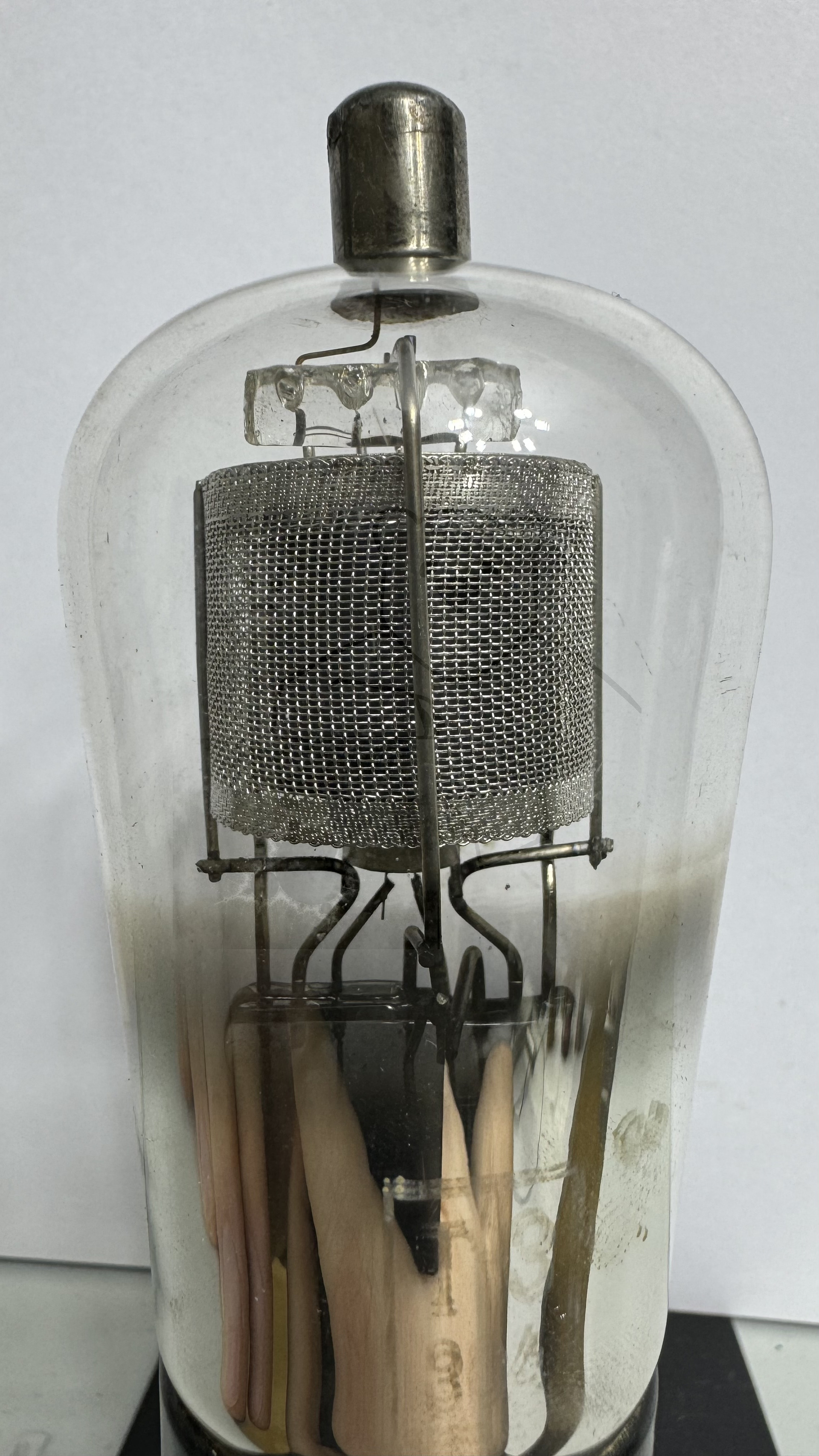

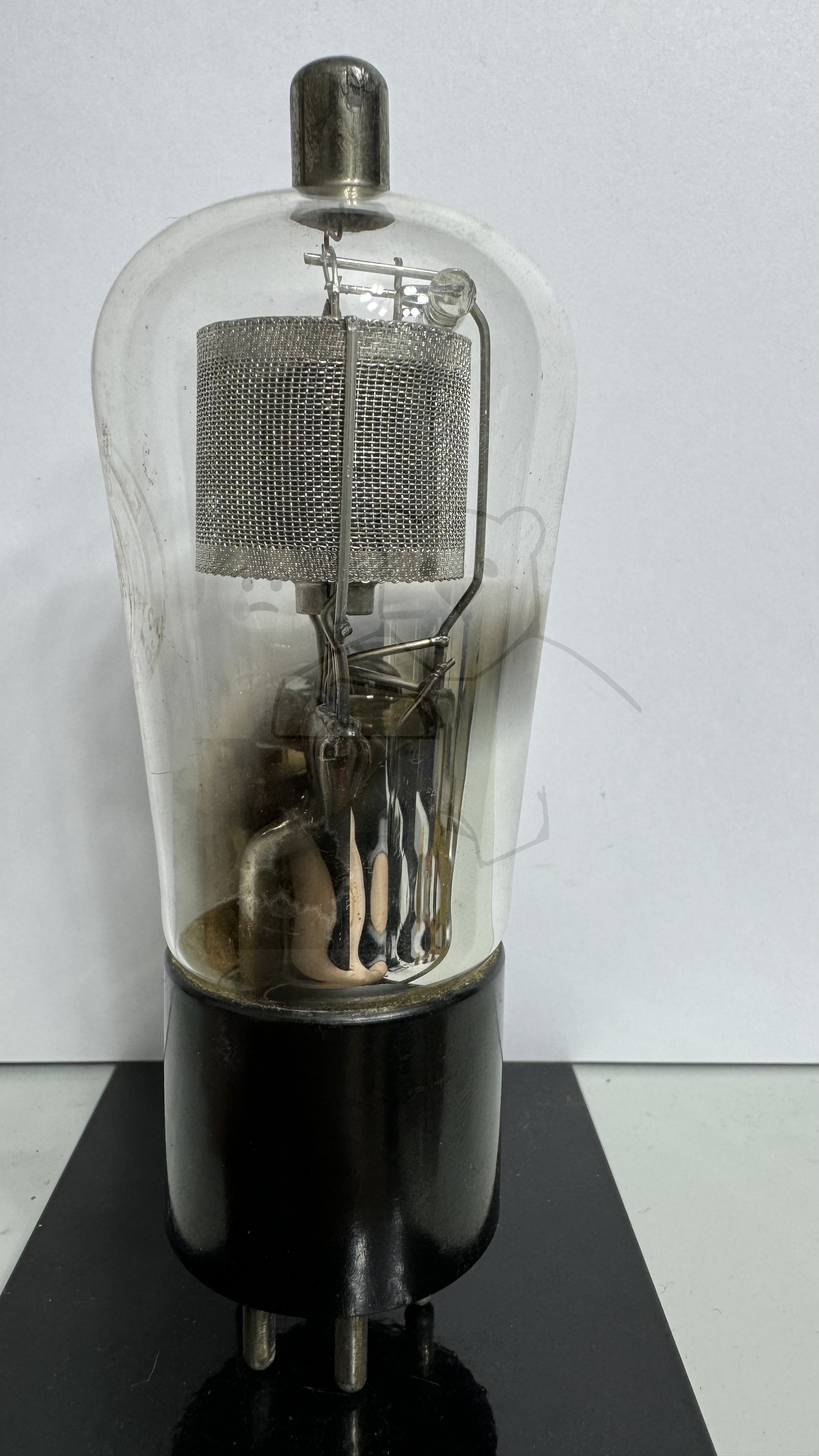

Daten und Bilder der Röhre: 635

🔎 Beschreibung der Röhre: 635 Inventarnummer: 07522

Name	→ 635
Vergleichsname	→ 35 51 → 551
Hersteller	→ Mazda
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	1,75
Art der Heizung	Indirekt

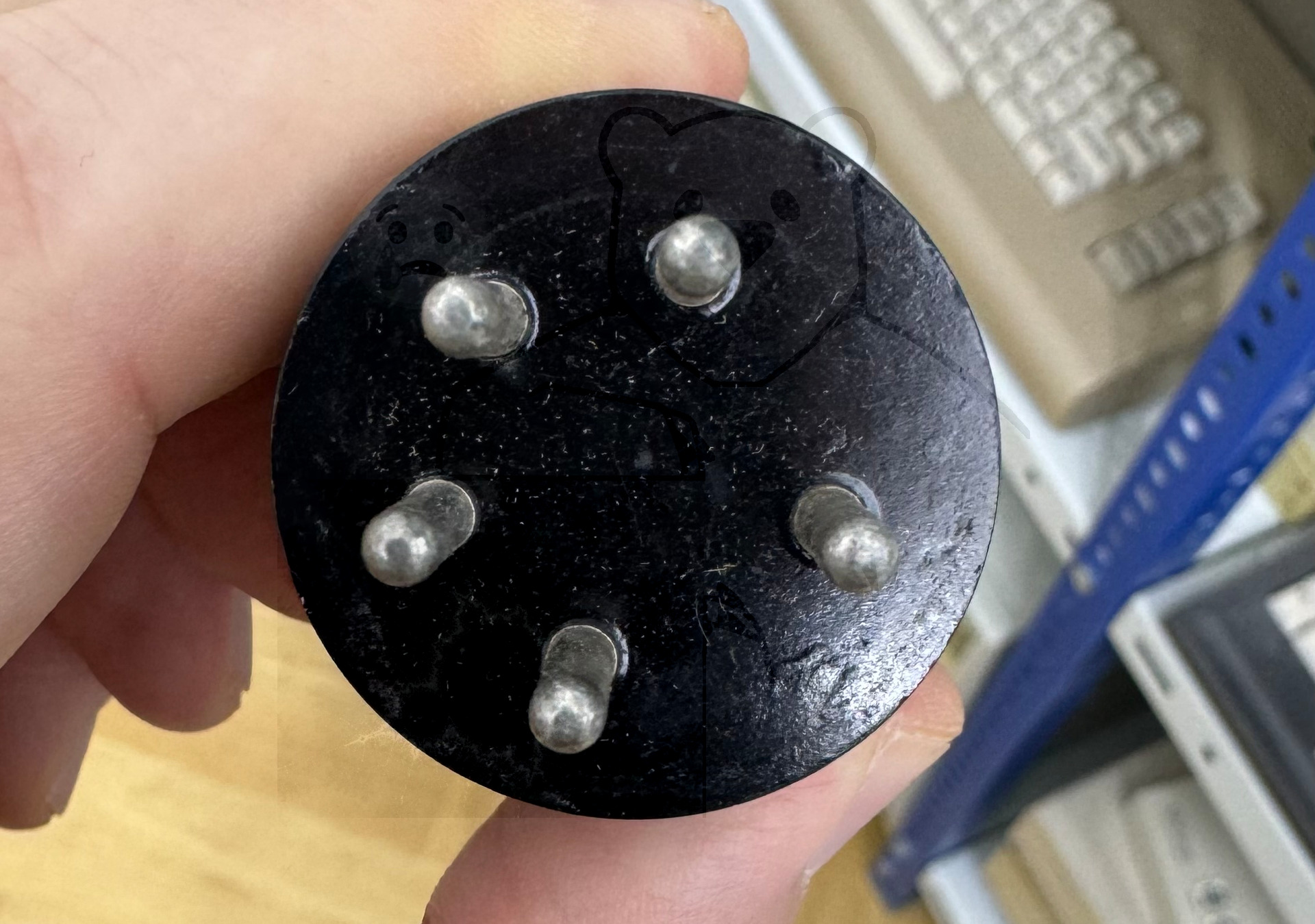

Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 5pol. → Liste aller Röhren mit: USA, Small, 5pol.
Informationen Röhrentyp
Informationen	T-3 304
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Andere Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L2

🔎 Beschreibung der Systeme für die Röhre: 635

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	3
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Tetrode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 635

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 635
Datenblatt 35 Radiotron.pdf (159 kB)
Datenblatt 35 RCA [www.tubedata.info].pdf (73 kB)
Datenblatt 35 Sylvania [www.tubedata.info].pdf (38 kB)
Datenblatt 635 RCA [www.tubedata.info].pdf (48 kB)
