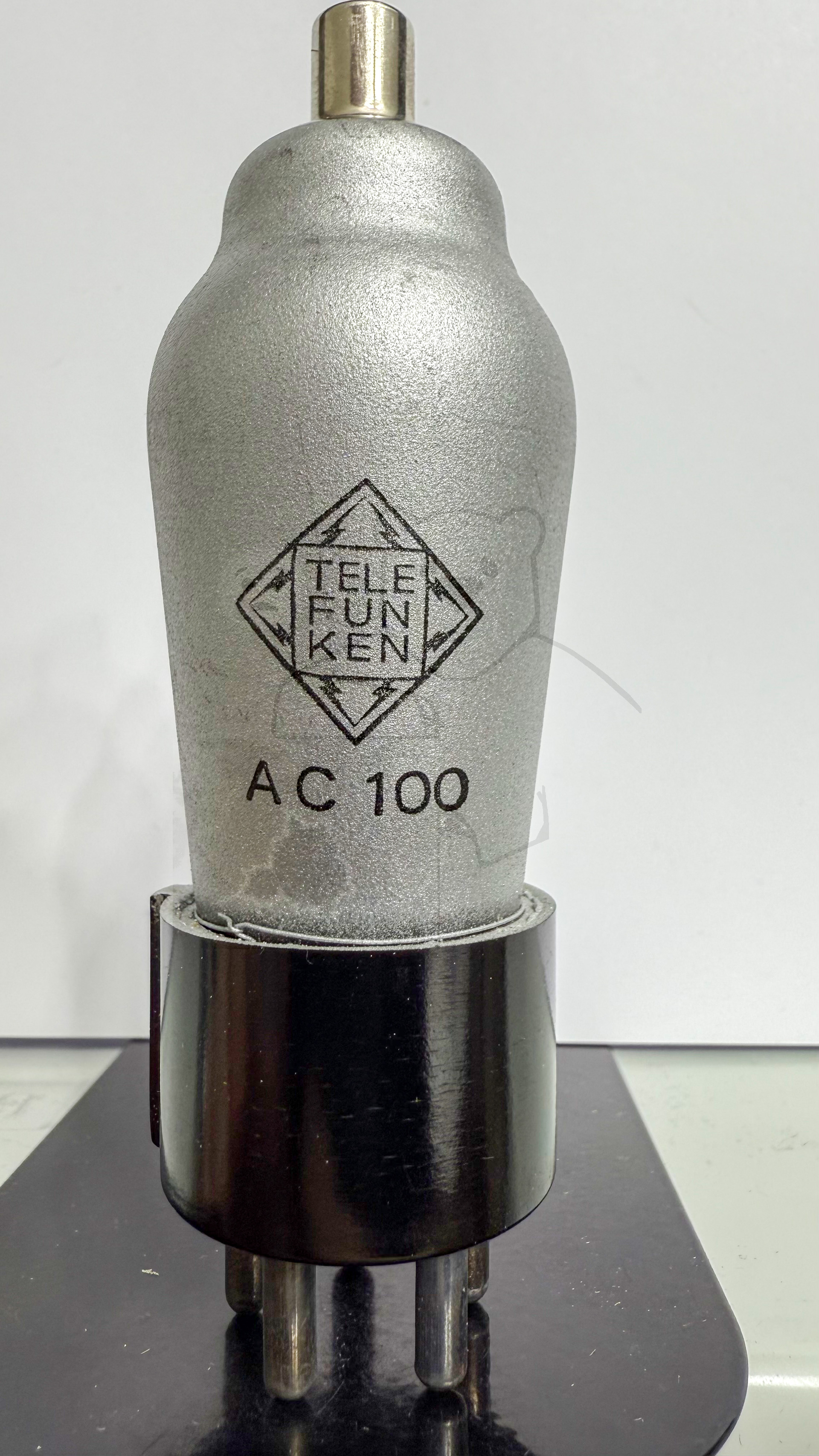

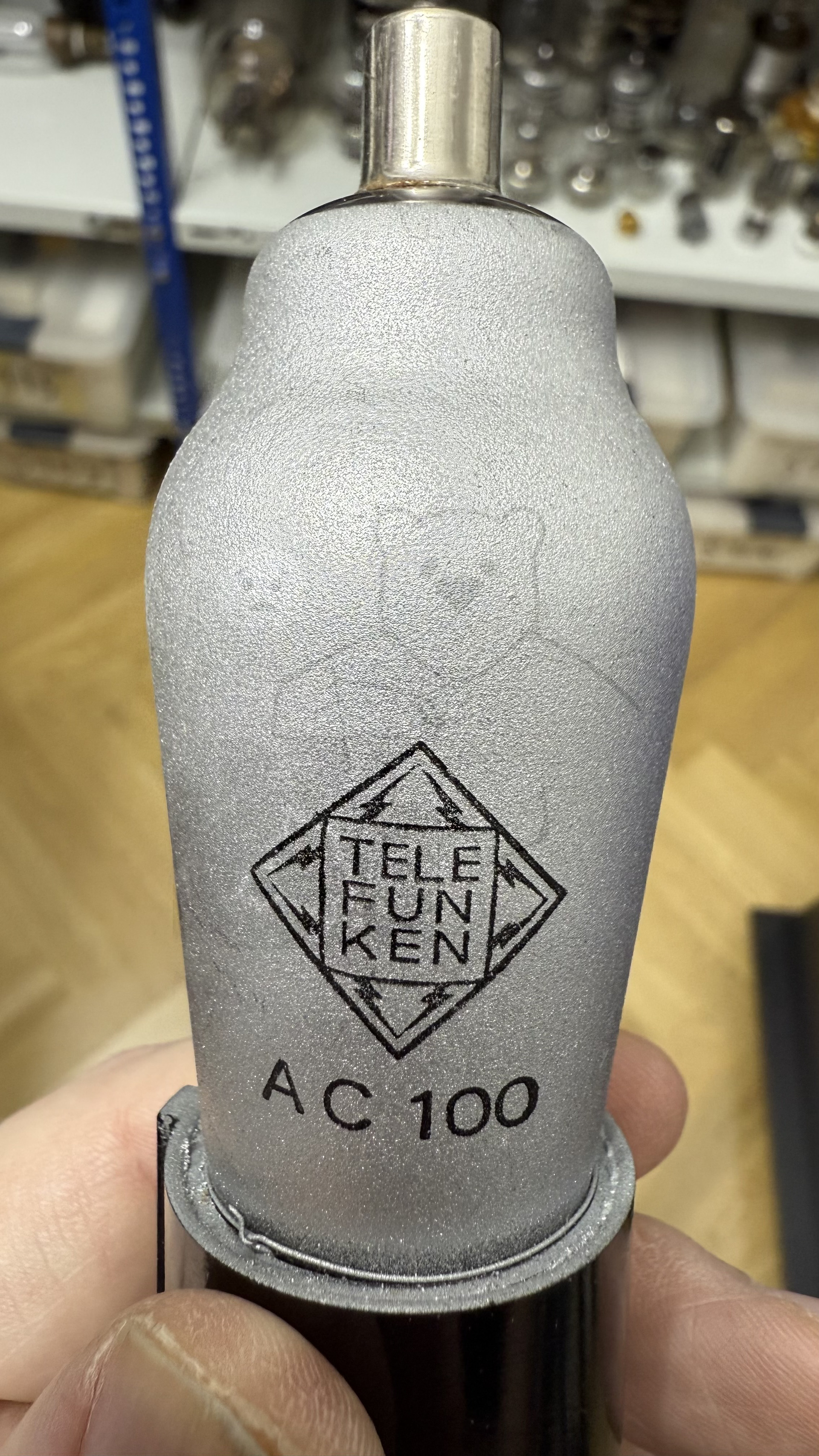

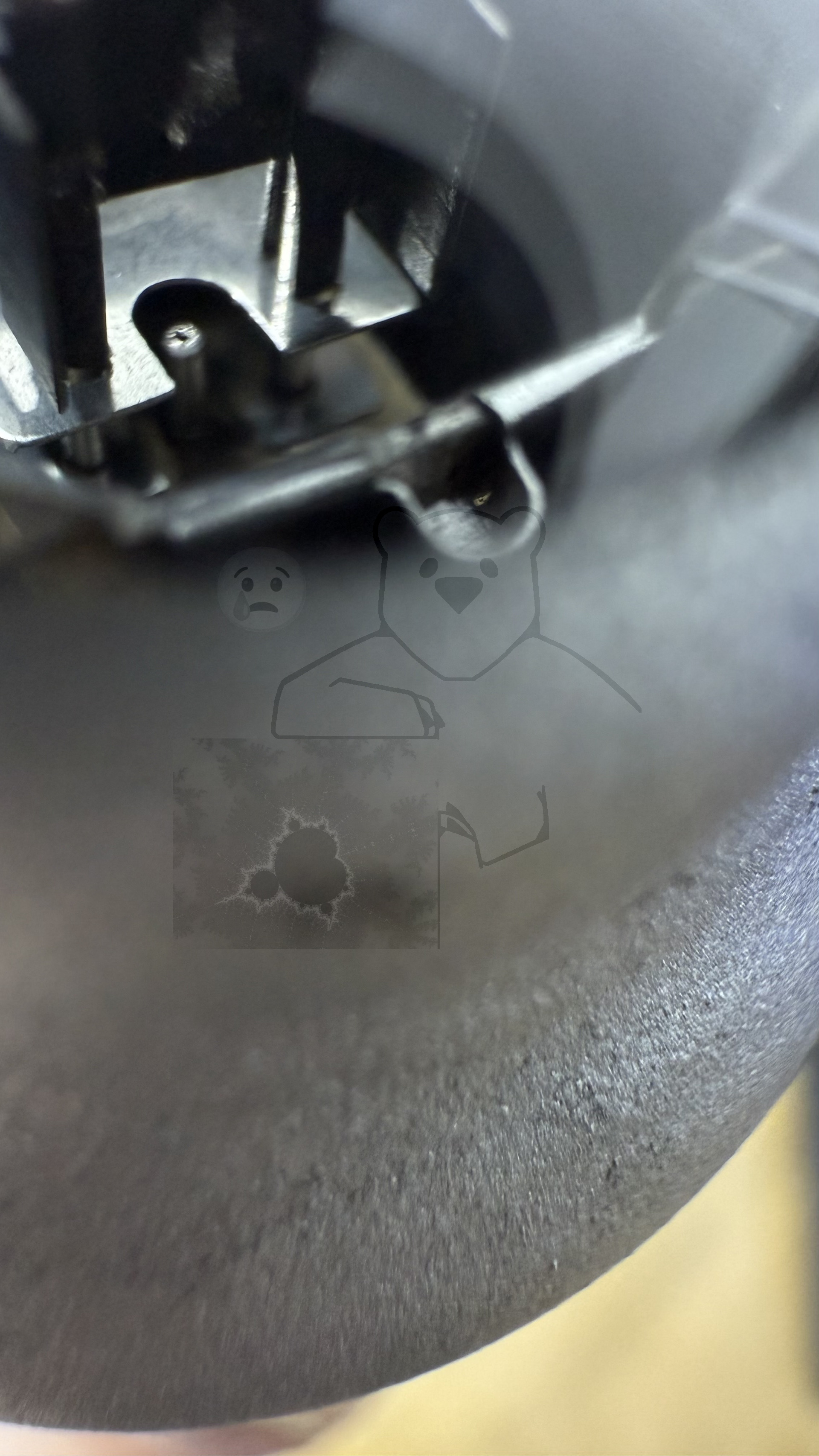

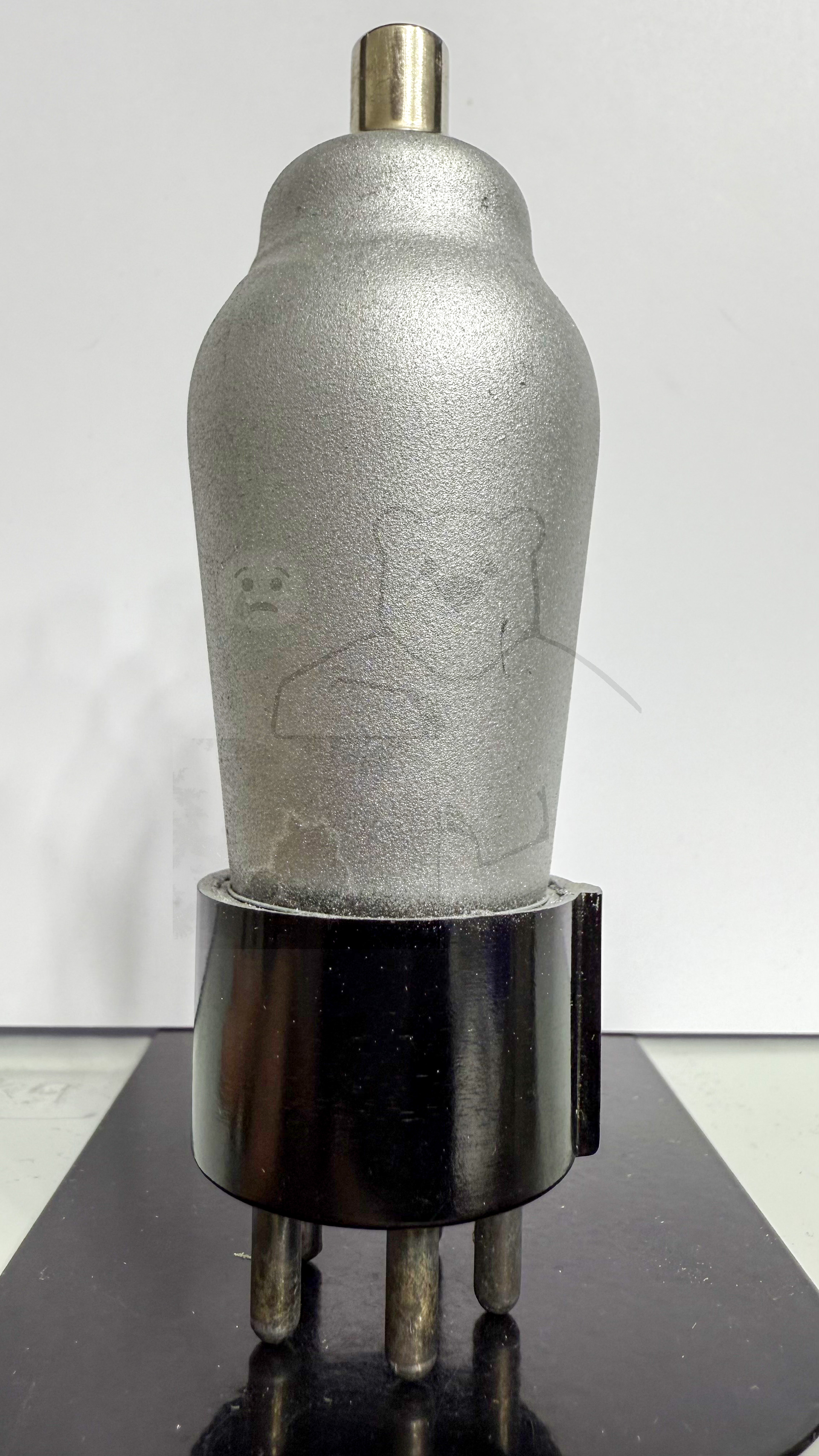

Daten und Bilder der Röhre: AC100

🔎 Beschreibung der Röhre: AC100 Inventarnummer: 07521

Name	→ AC100
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,65
Art der Heizung	Indirekt

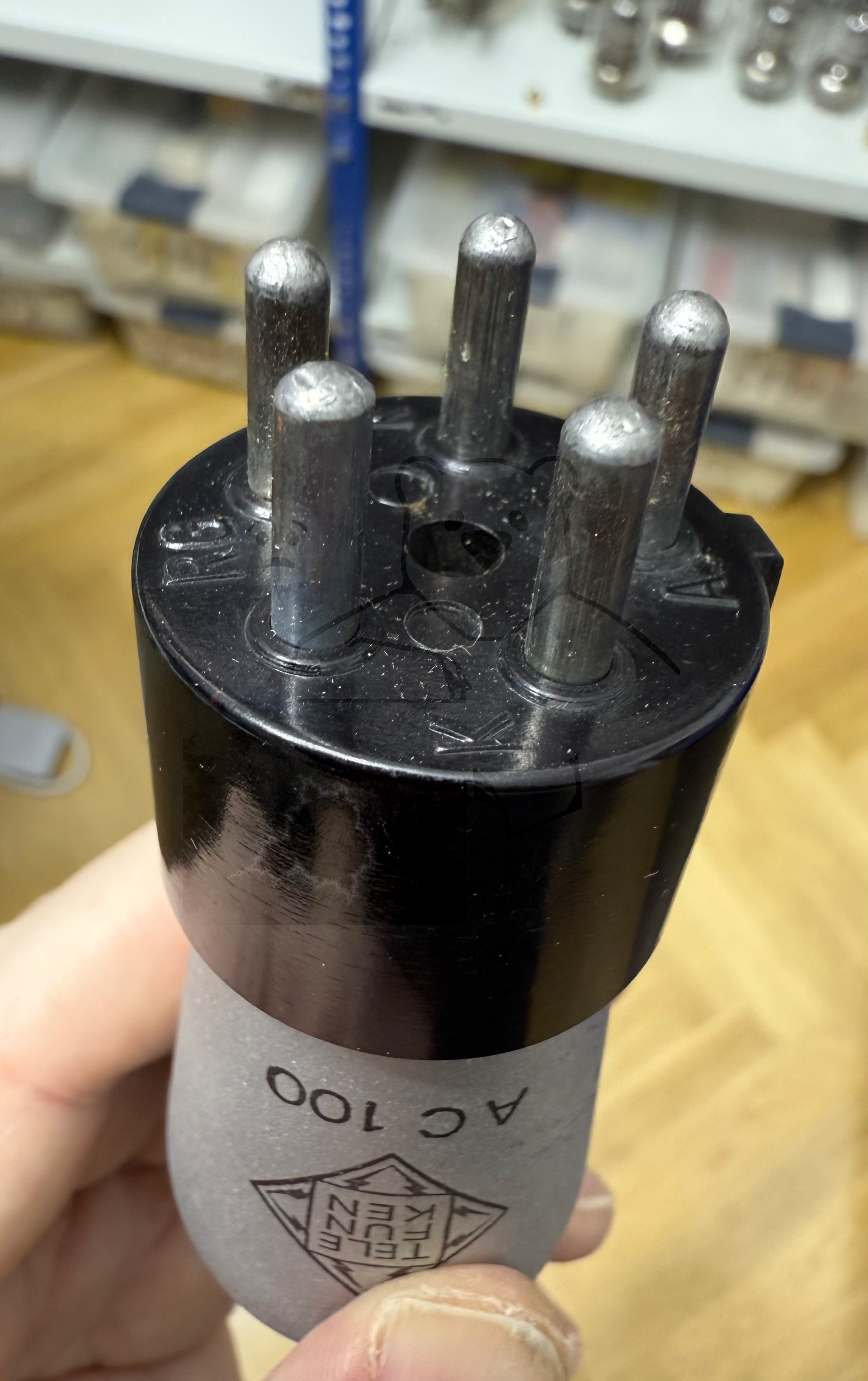

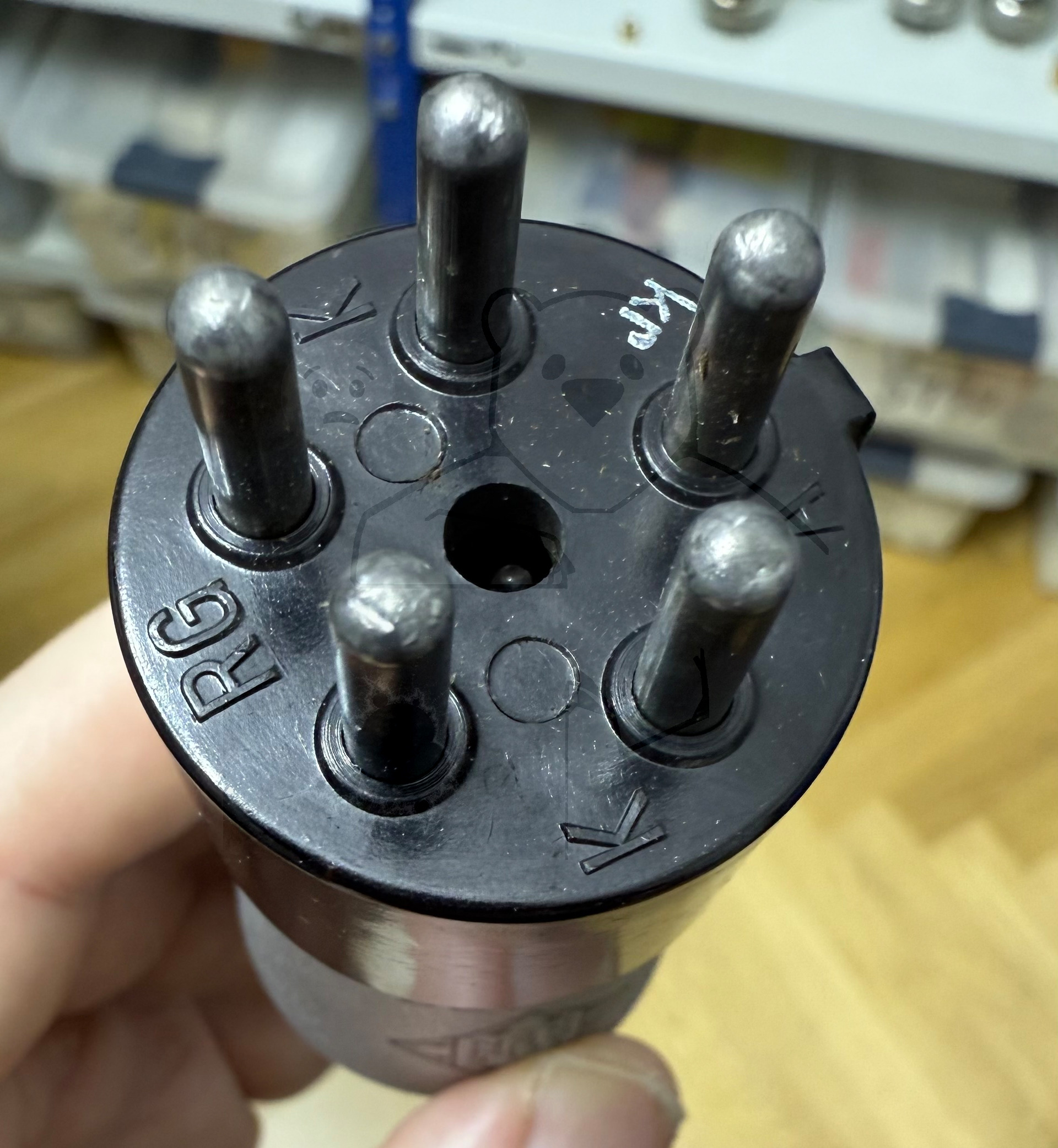

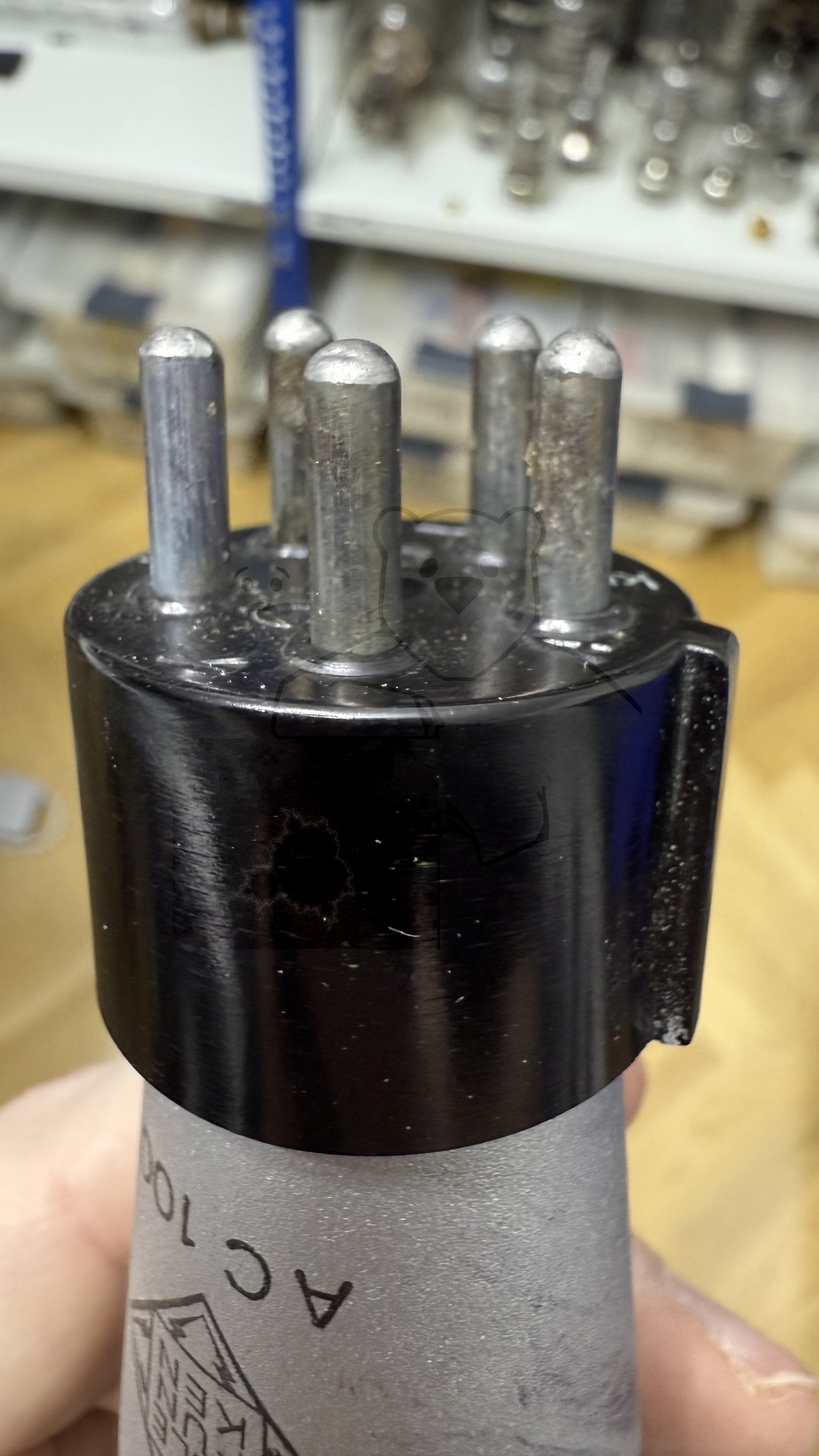

Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 5pol. → Liste aller Röhren mit: Postroehre, 5pol.
Informationen Röhrentyp
Informationen
Kenn Nummer

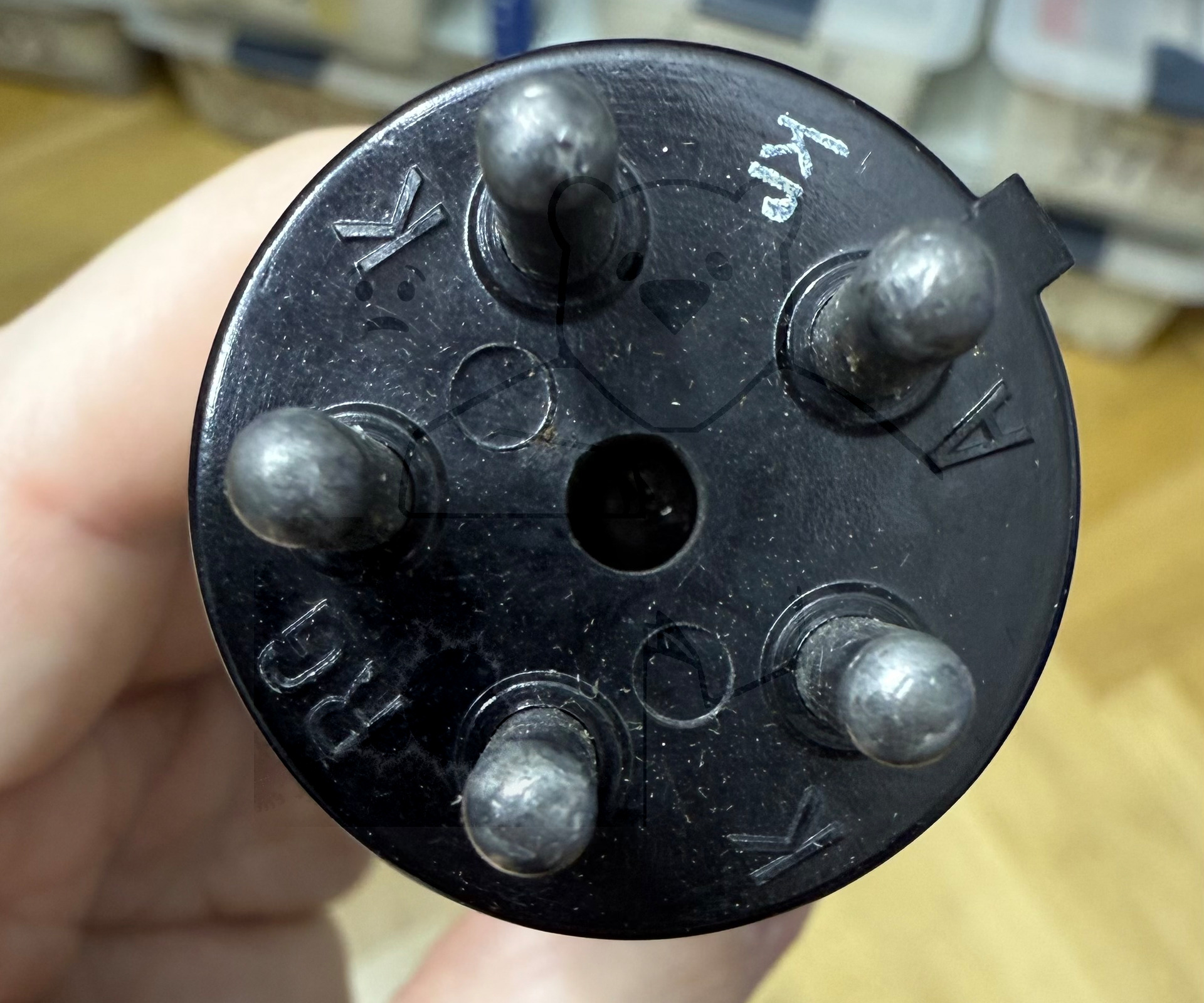

Ätz- Produktionscode	kr
Serien Nummer
Verpackung	Umverpackung Händler
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L2

🔎 Beschreibung der Systeme für die Röhre: AC100

	System 1
Kathode	5

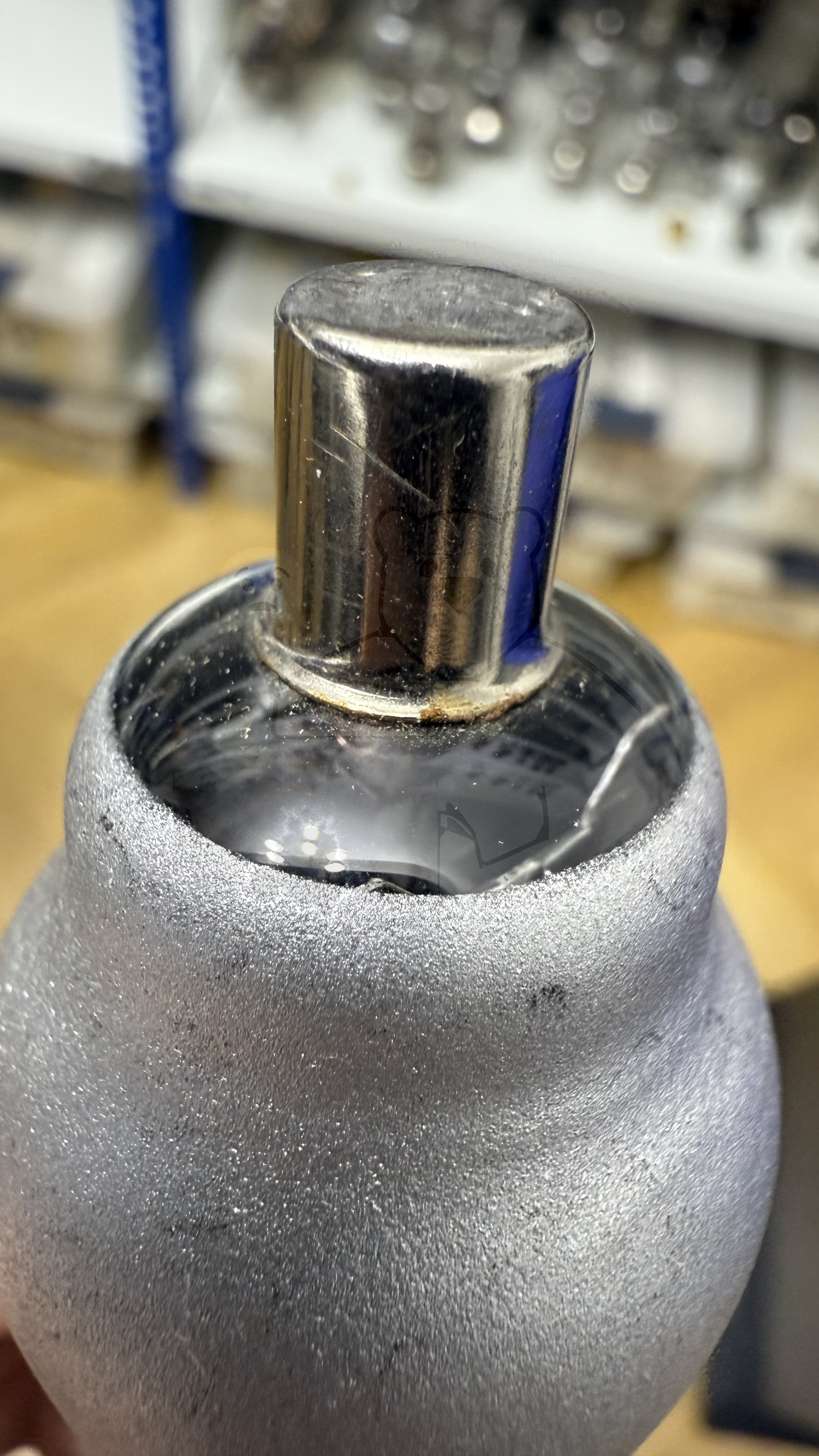

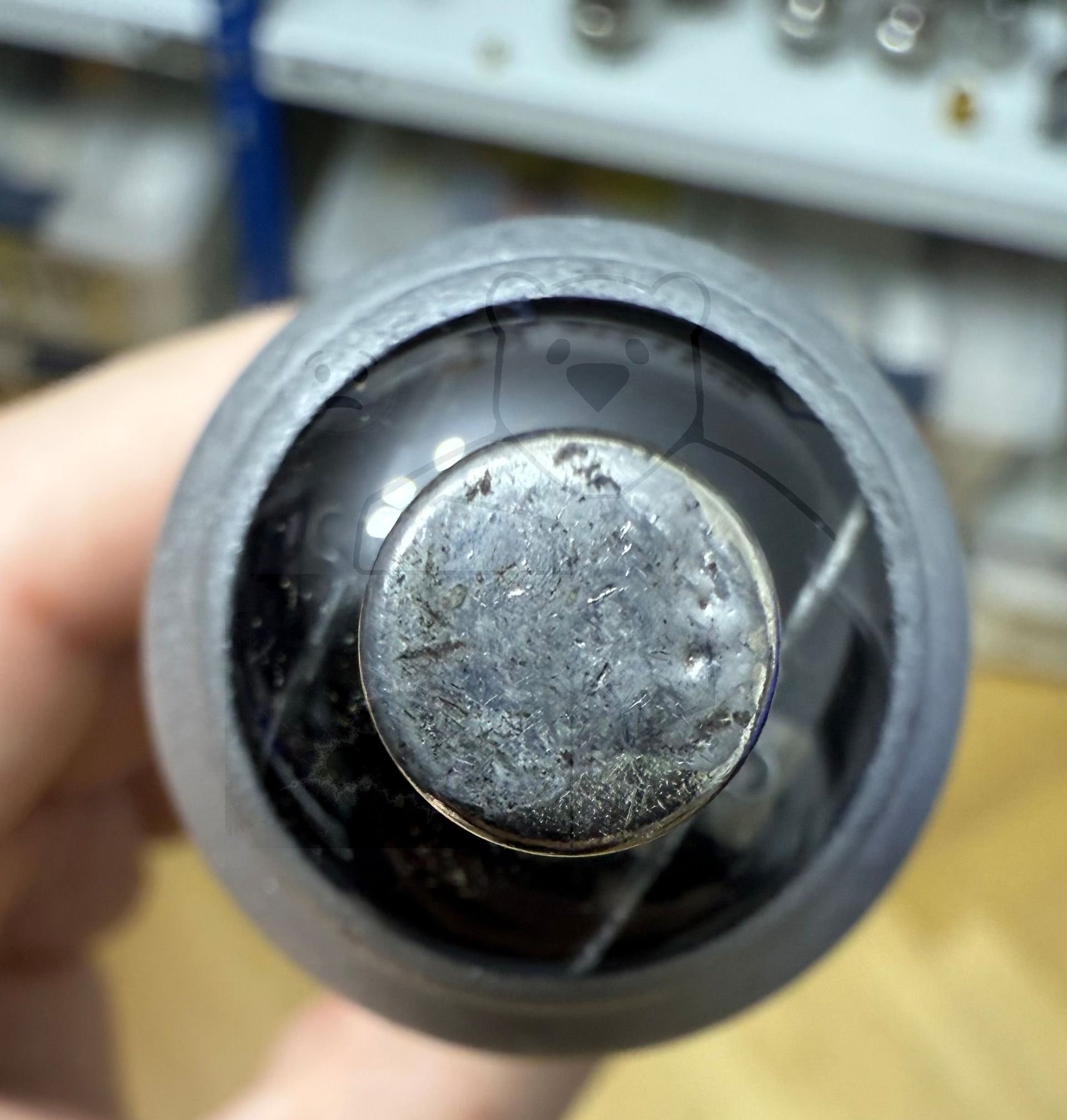

Gitter 1	Kappe
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	2
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der AC100

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: AC100
Datenblatt AC100 AC101 Telefunken [www.tubedata.info].pdf (265 kB)
Pruefkarte AC100 - Funke W19 Roehrenpruefer.pdf (169 kB)
Pruefkarte AC100 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
