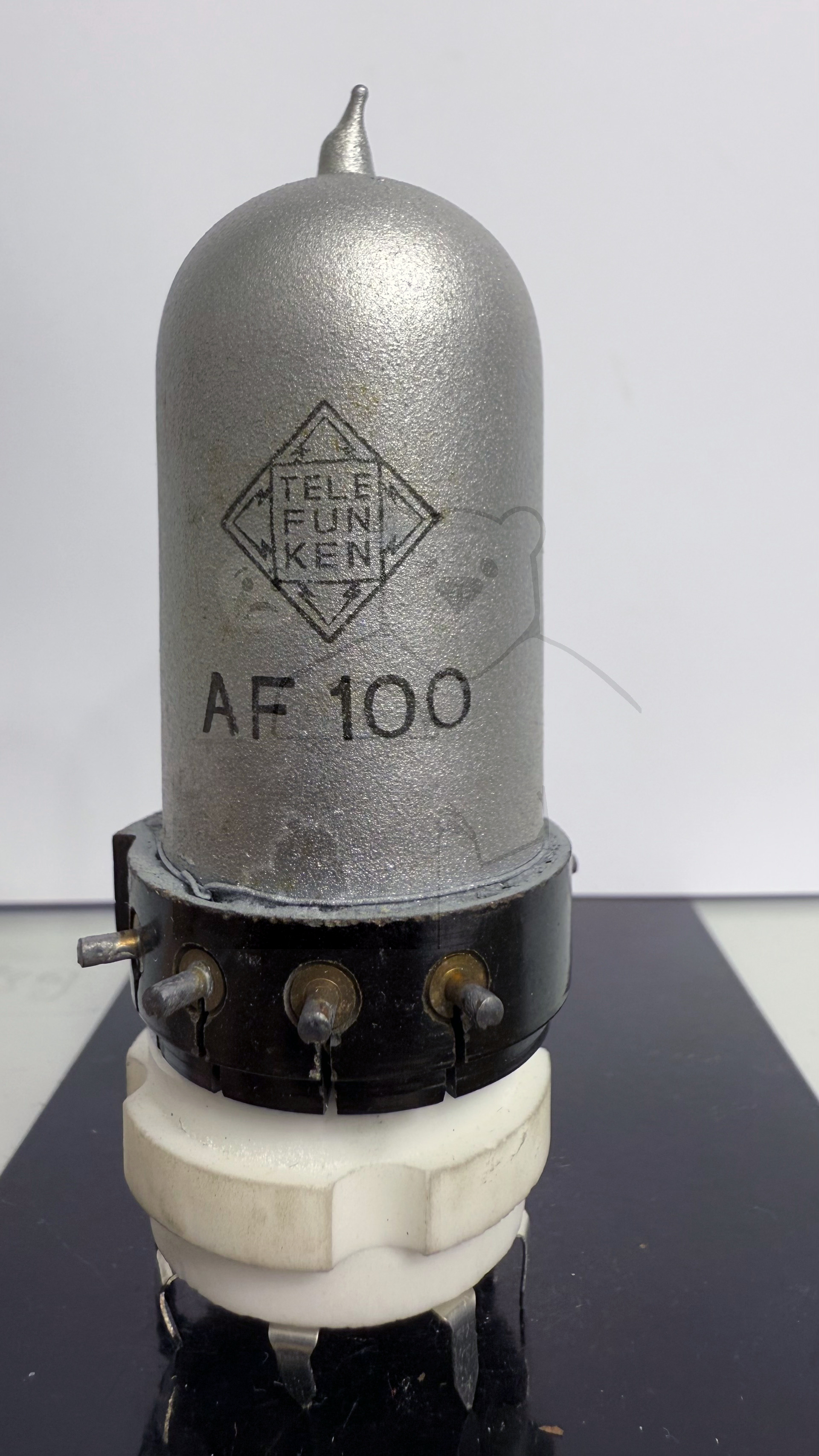

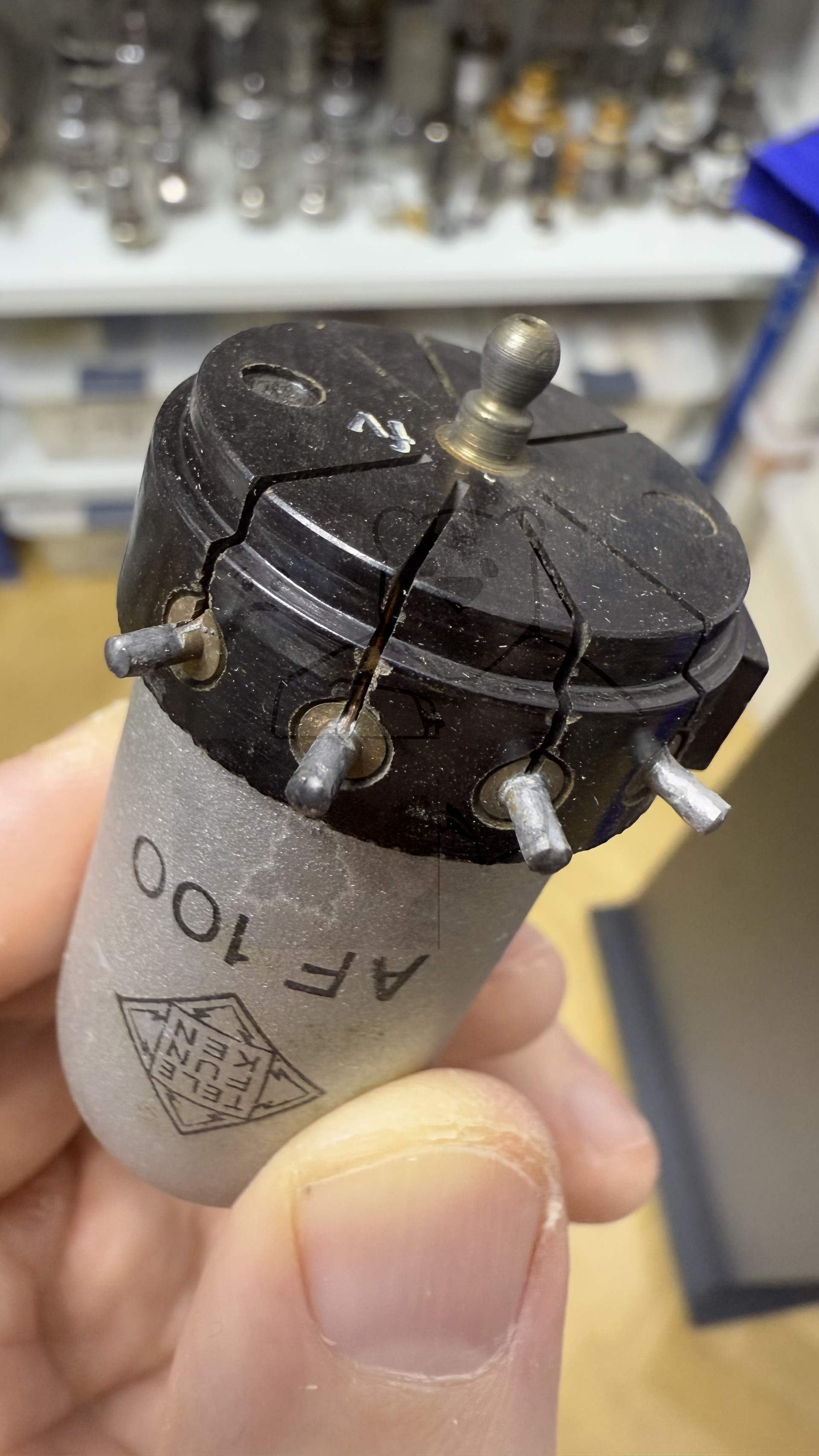

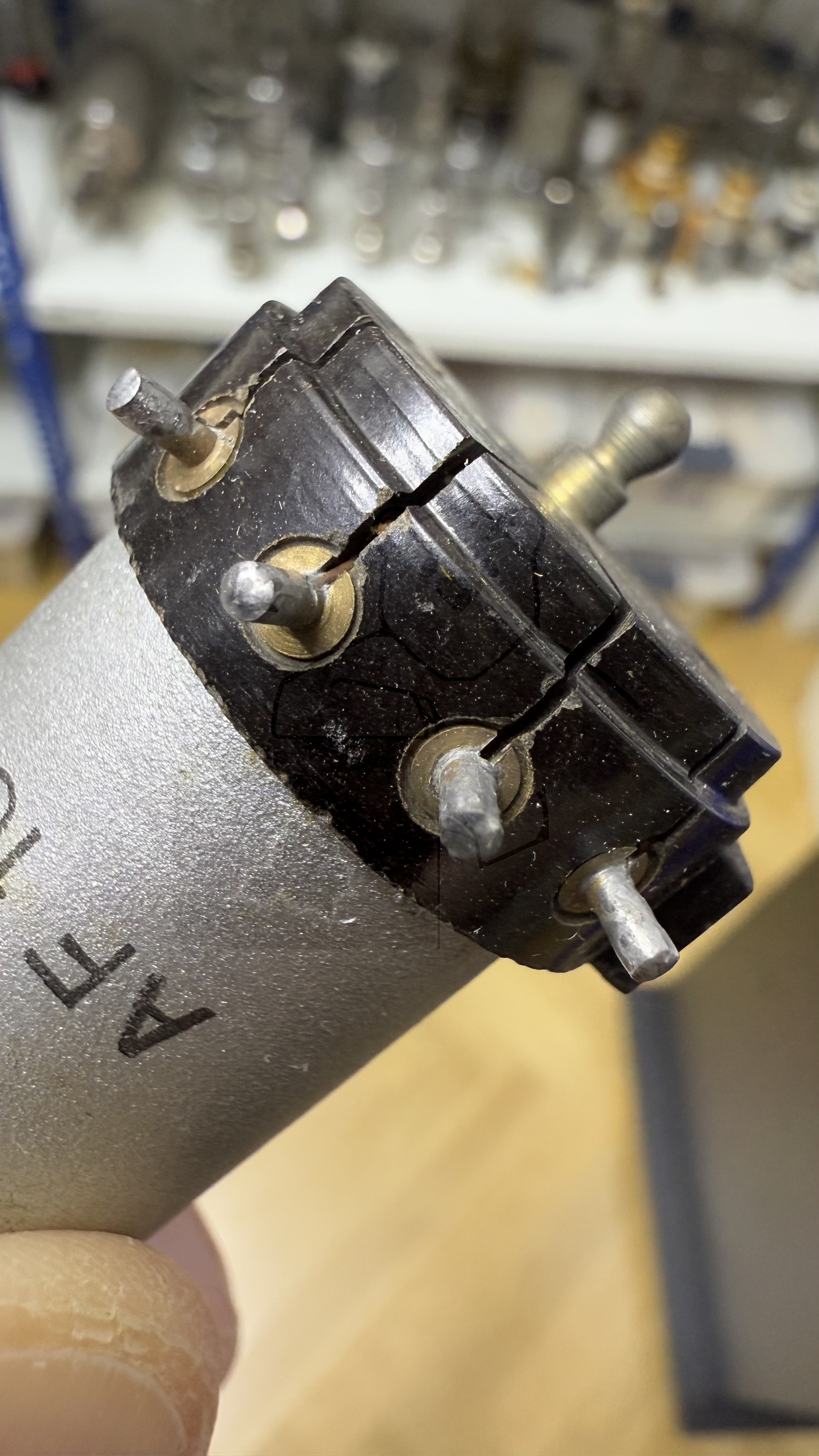

Daten und Bilder der Röhre: AF100

🔎 Beschreibung der Röhre: AF100 Inventarnummer: 07520

Name	→ AF100 📺 Mit Video
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,7
Art der Heizung	Indirekt

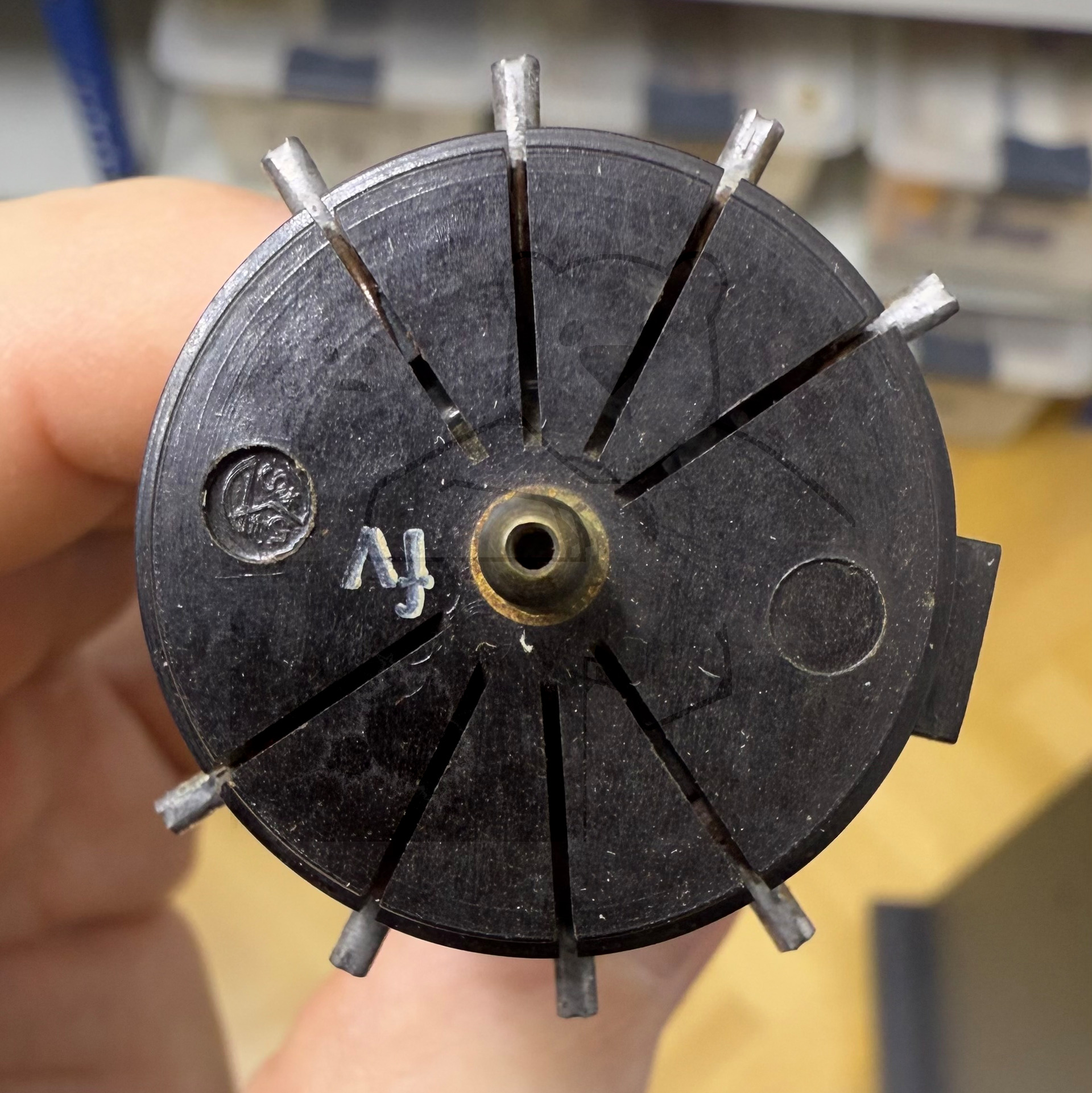

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen	Zusätzlicher Aufdruck 'urm'
Kenn Nummer
Ätz- Produktionscode	fv
Serien Nummer
Verpackung	Umverpackung Händler
Getestet

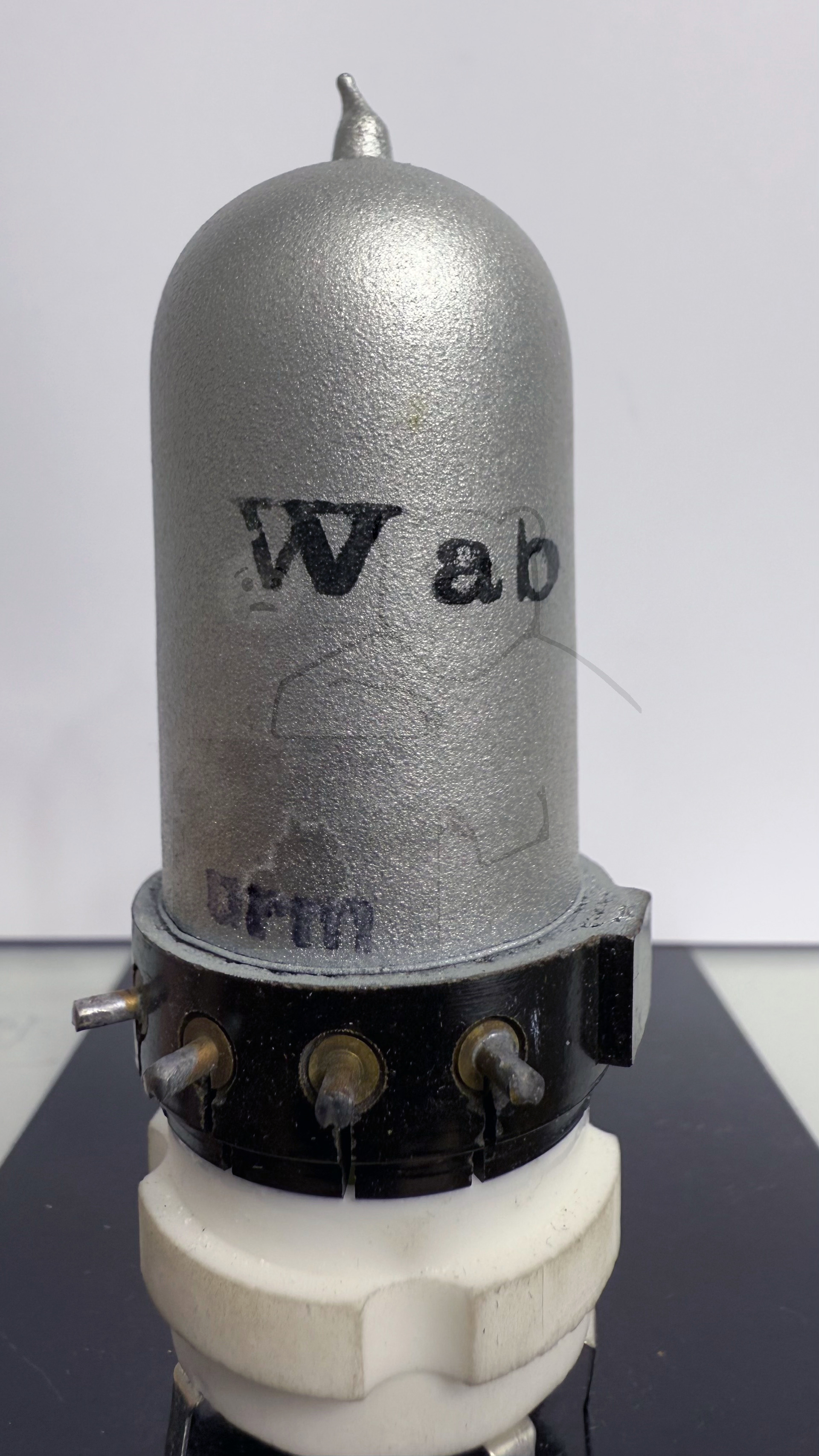

Hoheitszeichen	Wehrmacht Wab Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S115

🔎 Beschreibung der Systeme für die Röhre: AF100

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung	m
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der AF100

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu AF100

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/7iCMUwIswzc (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: AF100
Datenblatt AF100 Telefunken [www.tubedata.info].pdf (283 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
