🔎 Beschreibung der Röhre: Demonstrationsröhre Fadenstrahlröhre PR2 (Narva) Inventarnummer: 07509
| Name | → Demonstrationsröhre Fadenstrahlröhre PR2 (Narva) 📺 Mit Video |
| Vergleichsname | |
| Hersteller | → Narva |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | ca. 1A |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel |
| Informationen Röhrentyp | Diese Fadenstrahlröhre nach Perrin - Siehe: ↗︎ Jean-Baptiste Perrin (Durch Anklicken verlassen Sie diese Webseite!) besteht nur aus einer Elektronenkanone und einer Auffanganode. Die Röhre hat einen geringen Restdruck Neon, dadurch kann der Weg des Elektronenstrahls optisch verfolgt werden. Der Strahl ähnelt einem dünnen Faden, daher der Name 'Fadenstrahlroehre'. Dies Röhre wird meist in Kombination mit einer ↗︎ Helmholtz-Spule (Durch Anklicken verlassen Sie diese Webseite!) eingesetzt um die spezifiache ↗︎ Elementarladung (Durch Anklicken verlassen Sie diese Webseite!) zu bestimmen oder um die Ablenkung des Elektronenstrahls mit Hilfe einer Spule zu demonstrieren. |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | Museumszimmer, Fenster |
🔎 Beschreibung der Systeme für die Röhre: Demonstrationsröhre Fadenstrahlröhre PR2 (Narva)
| System 1 | |
| Kathode | 10 |
| Gitter 1 | 6 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 12 |
| Anode 2 | Kappe |
| Leuchtschirm | |
| Heizung | 2, 10 |
| Abschirmung | |
| Funktion | → Demonstrationsroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 YouTube Video zu Demonstrationsröhre Fadenstrahlröhre PR2 (Narva)
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/FbbkLBxEue4 (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Bilder der Röhre: Demonstrationsröhre Fadenstrahlröhre PR2 (Narva)

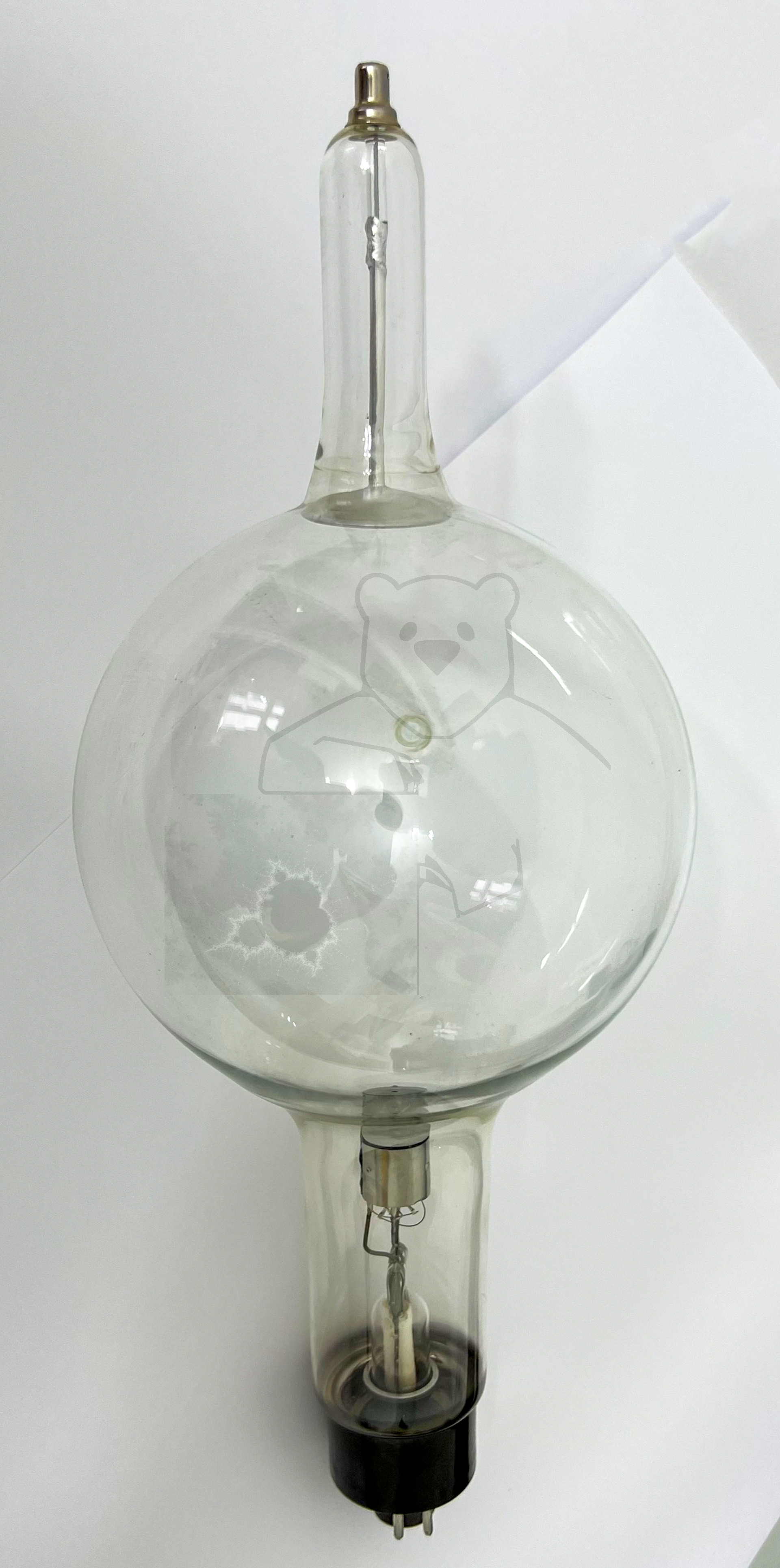

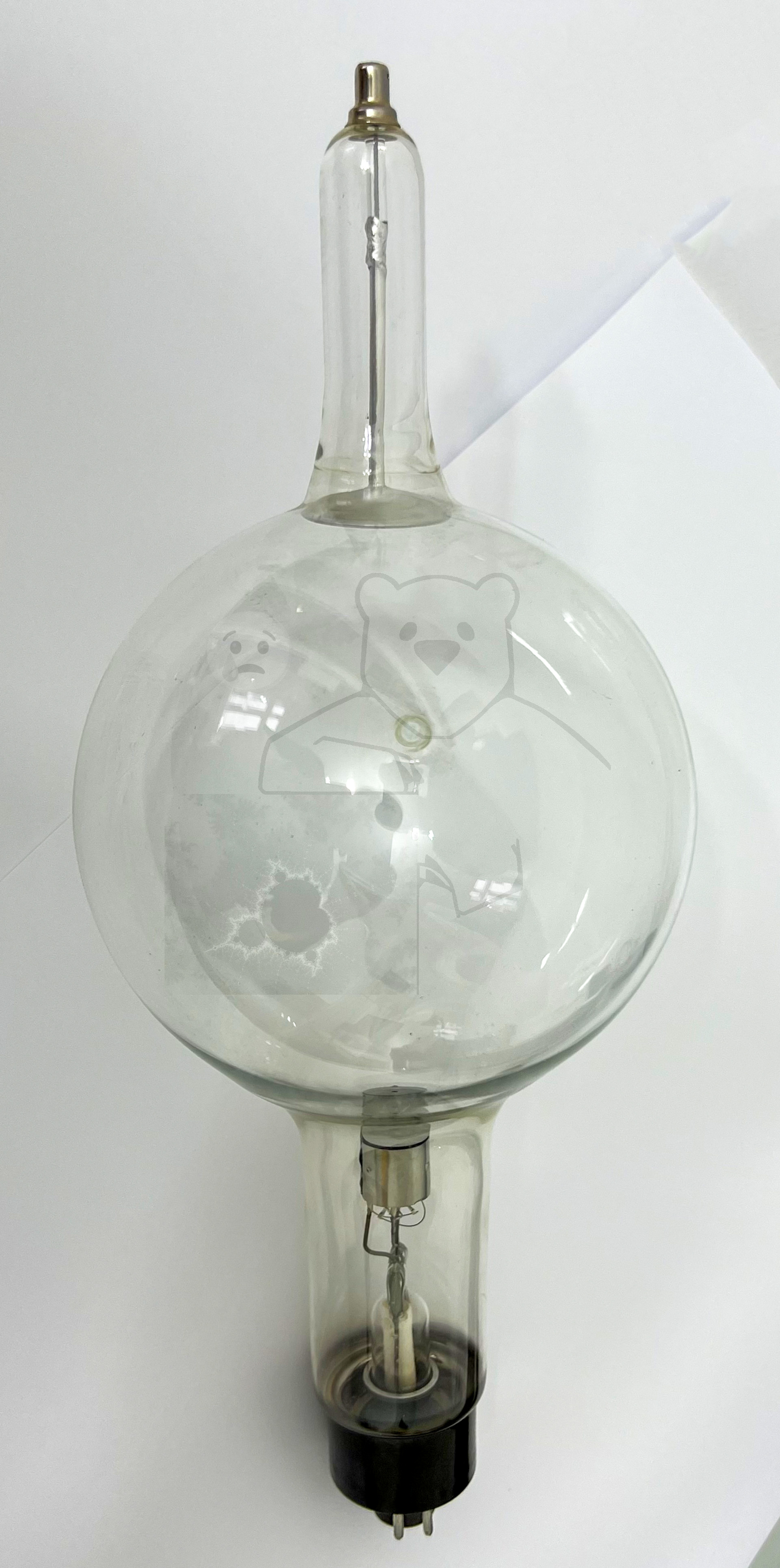

Demonstrationsröhre Fadenstrahlröhre #7509 PR2 Narva Bild 01

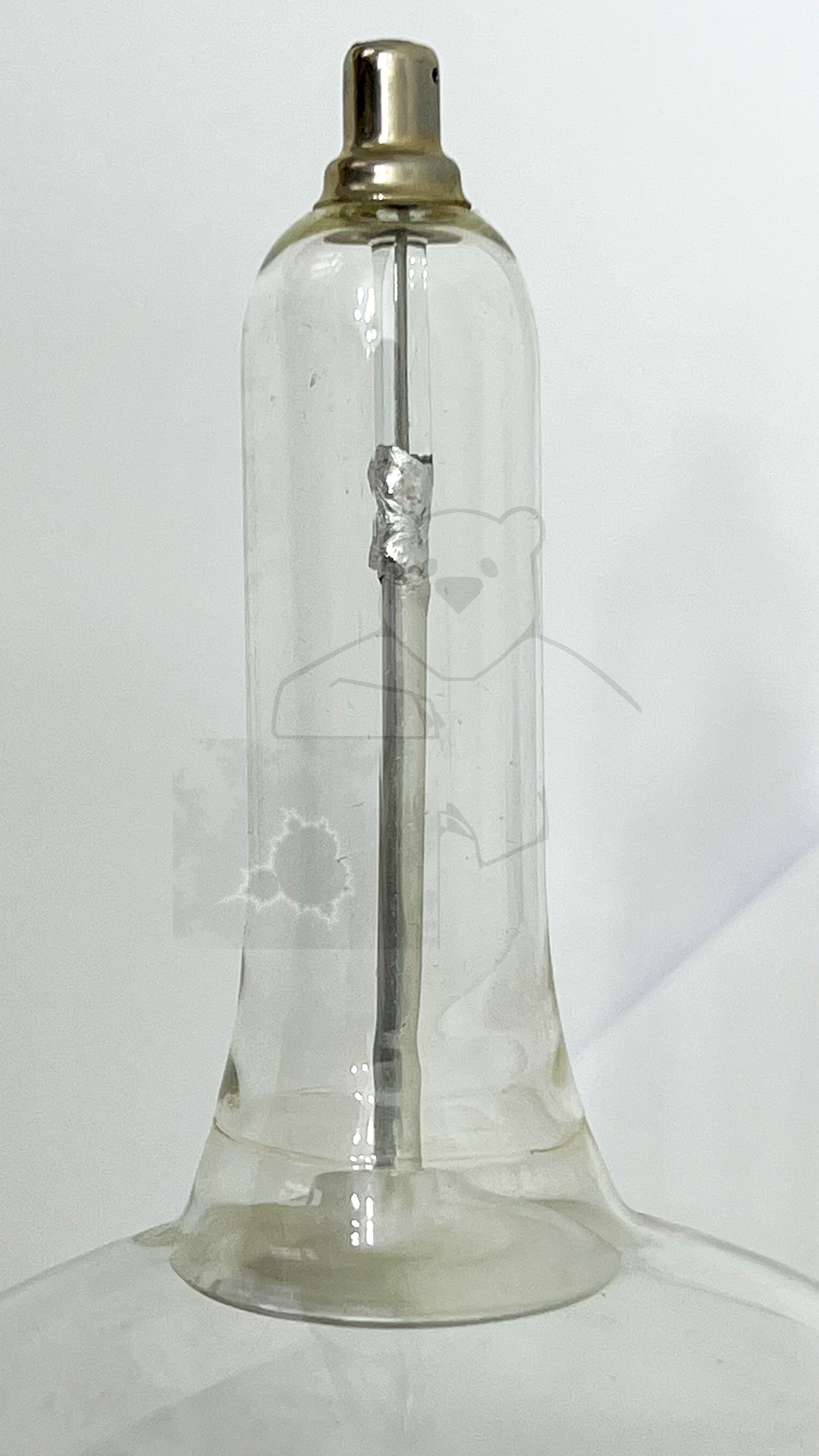

Demonstrationsröhre Fadenstrahlröhre #7509 PR2 Narva Bild 02

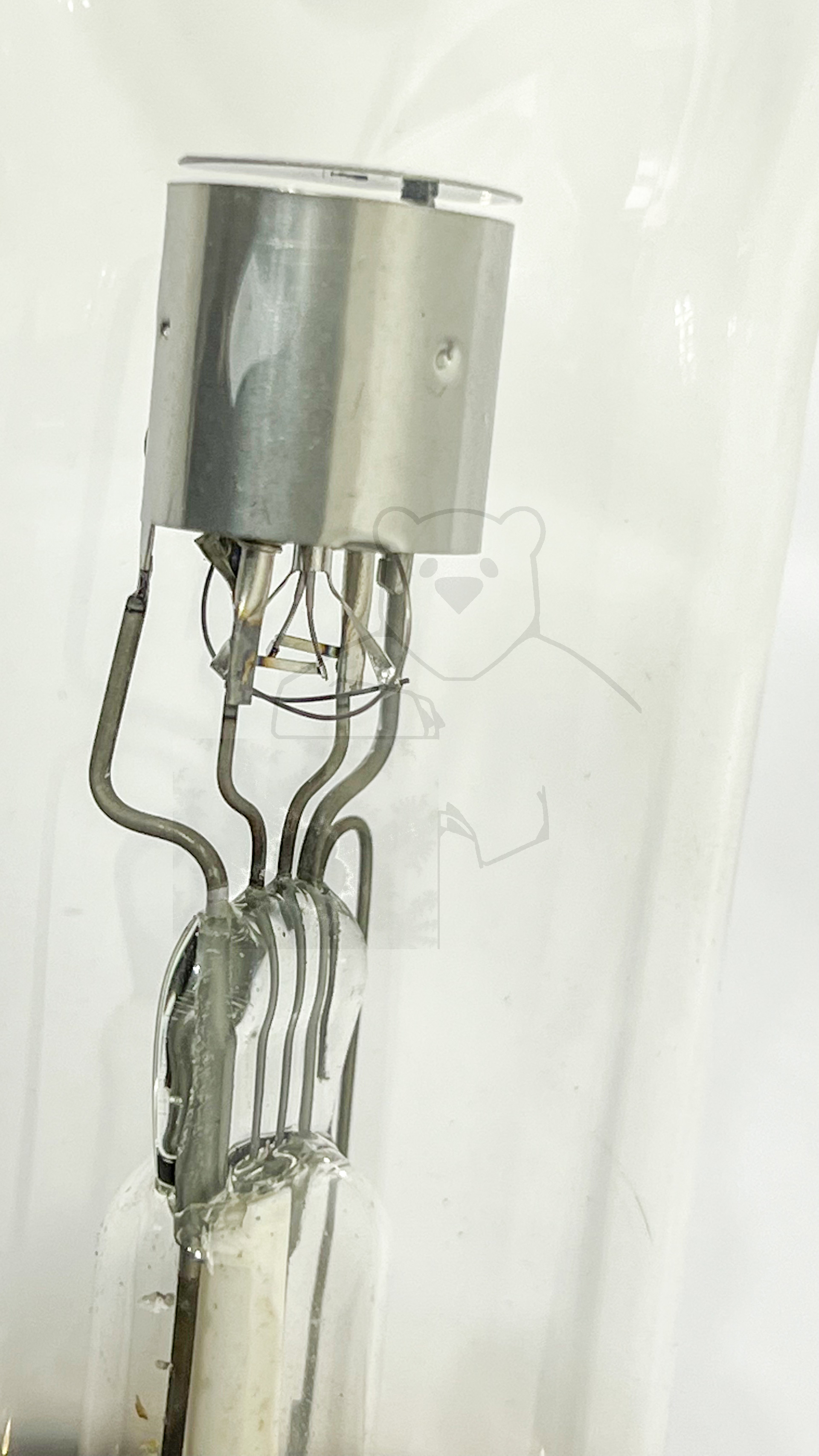

Demonstrationsröhre Fadenstrahlröhre #7509 PR2 Narva Bild 03

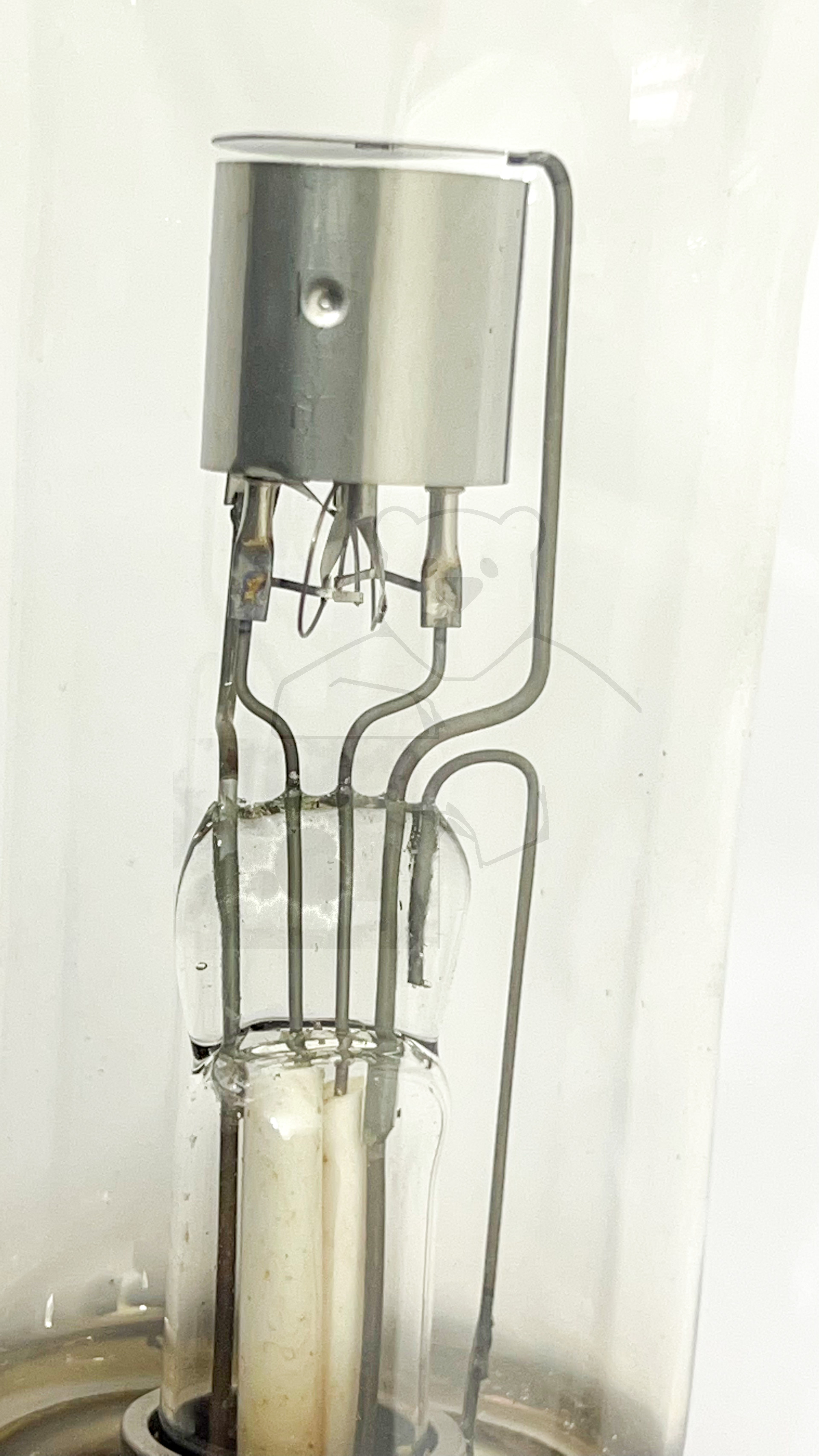

Demonstrationsröhre Fadenstrahlröhre #7509 PR2 Narva Bild 04

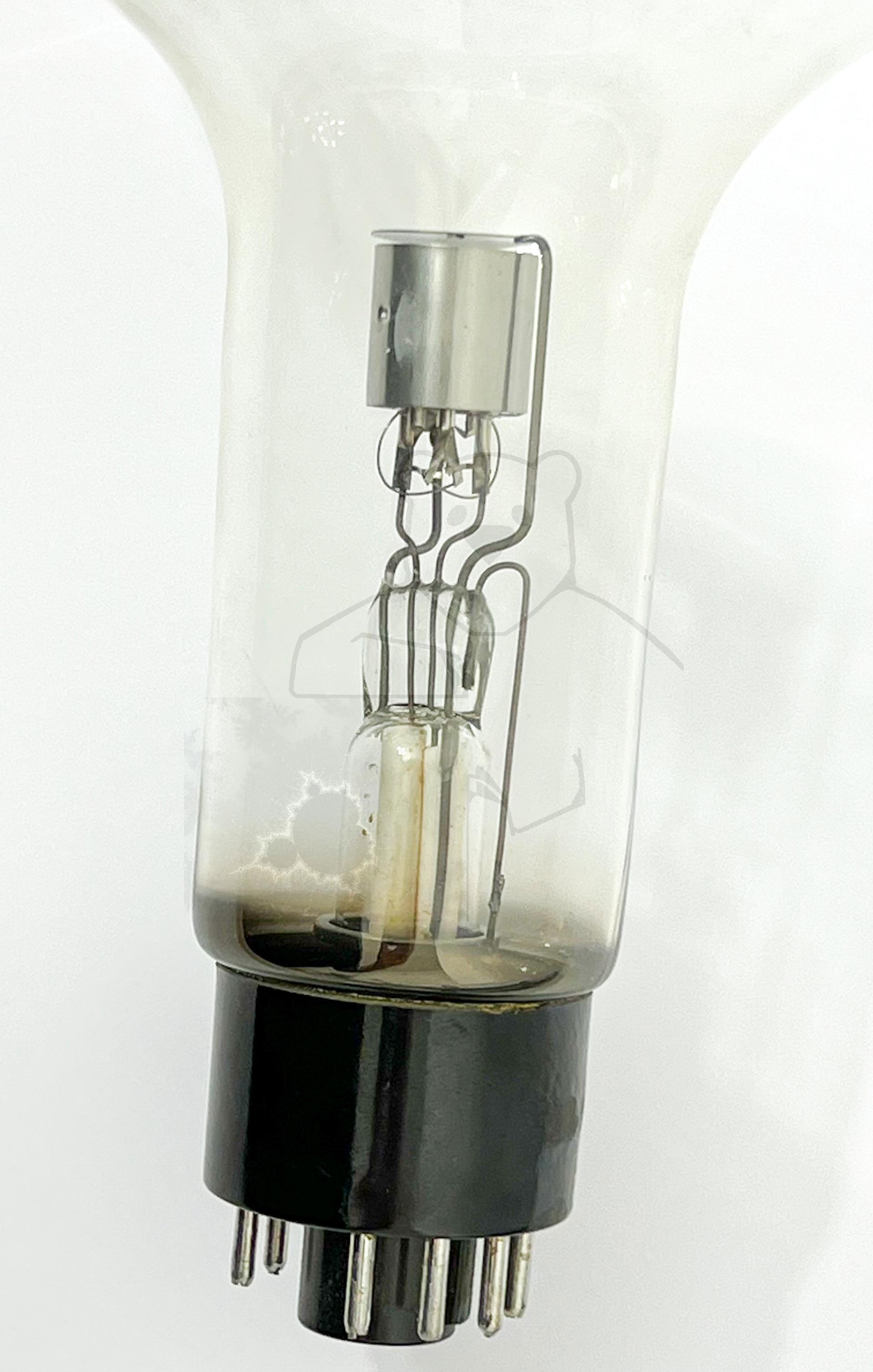

Demonstrationsröhre Fadenstrahlröhre #7509 PR2 Narva Bild 05

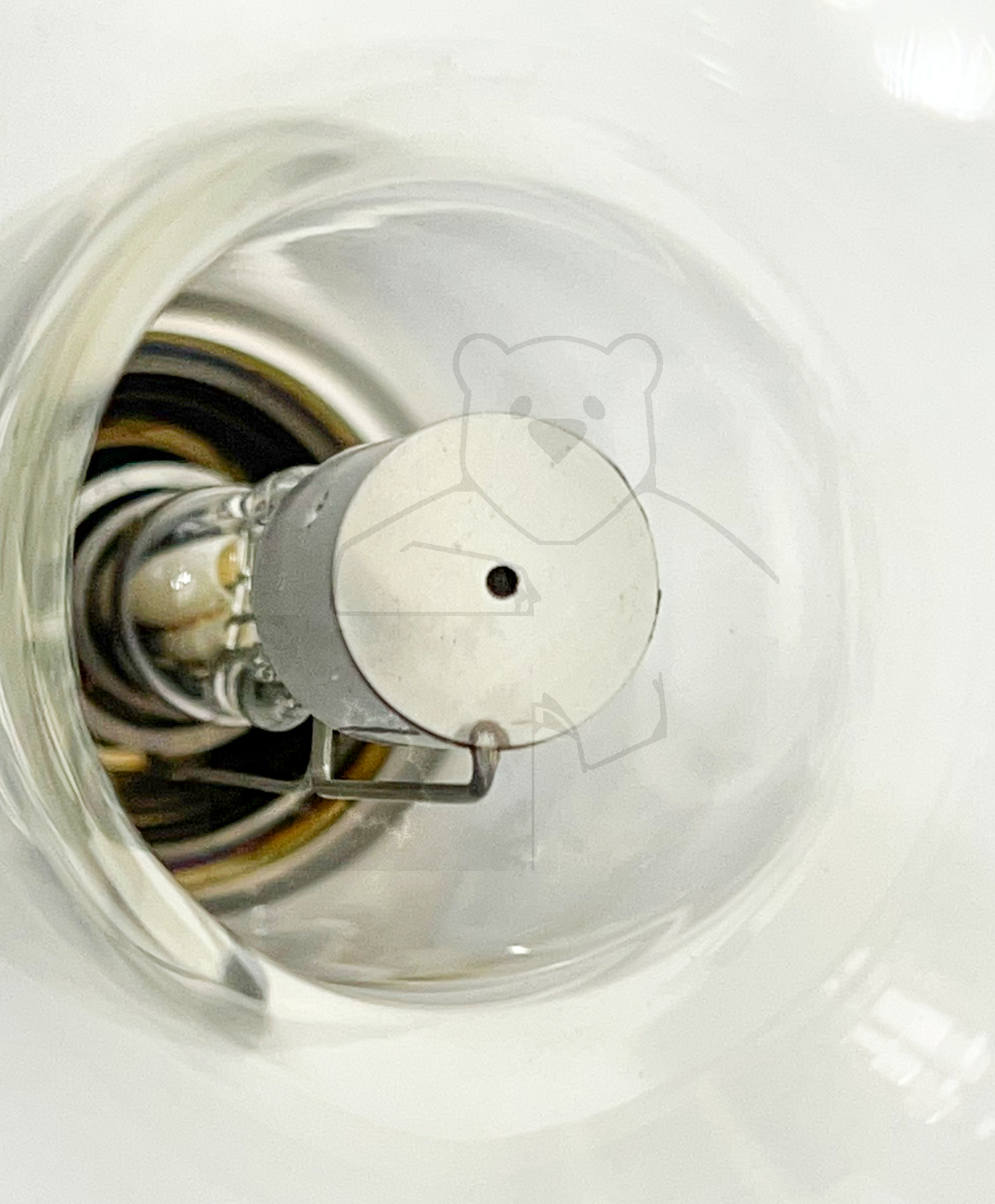

Demonstrationsröhre Fadenstrahlröhre #7509 PR2 Narva Bild 06

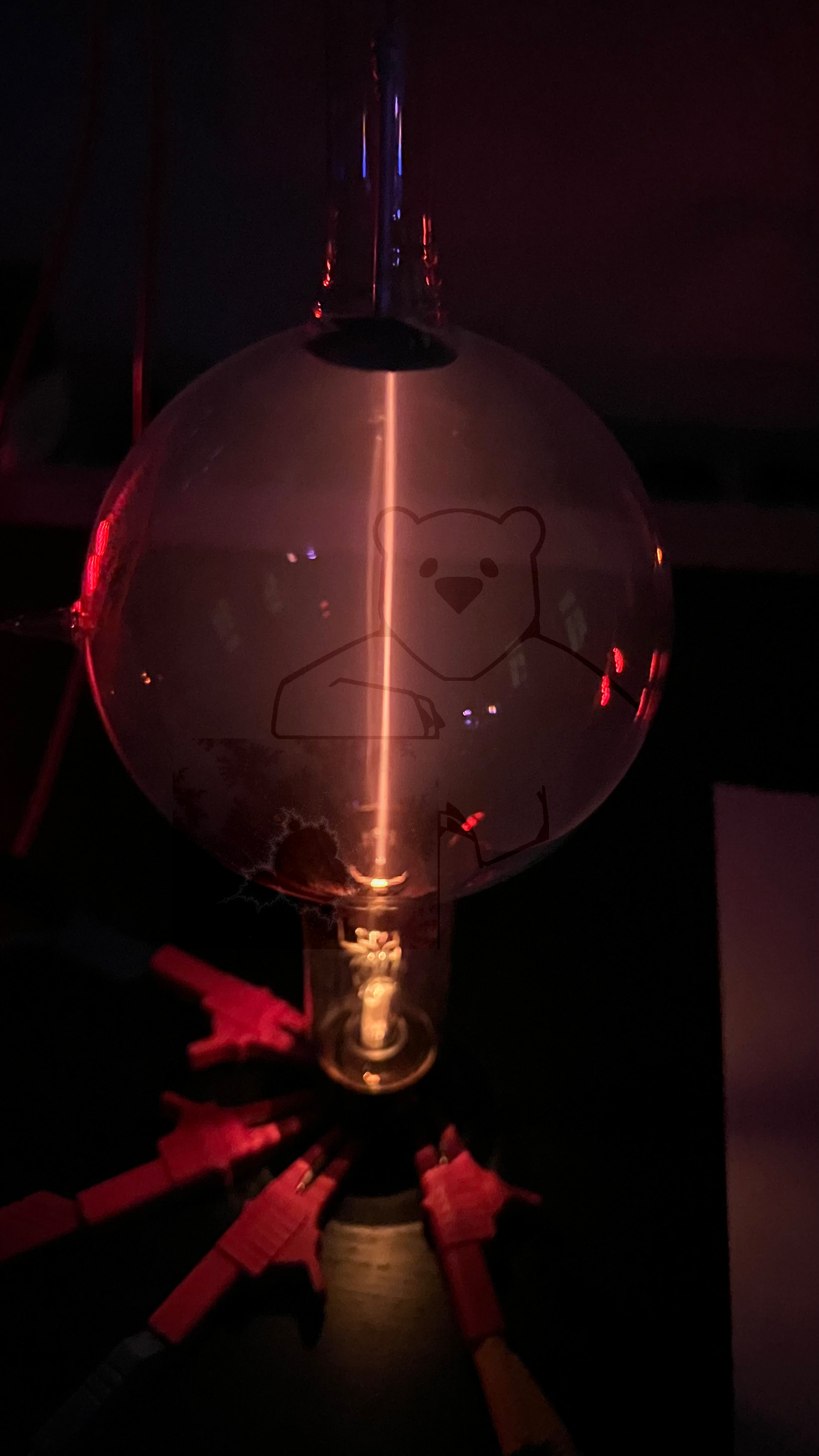

Demonstrationsröhre Fadenstrahlröhre #7509 PR2 Narva In Betrieb Bild 1

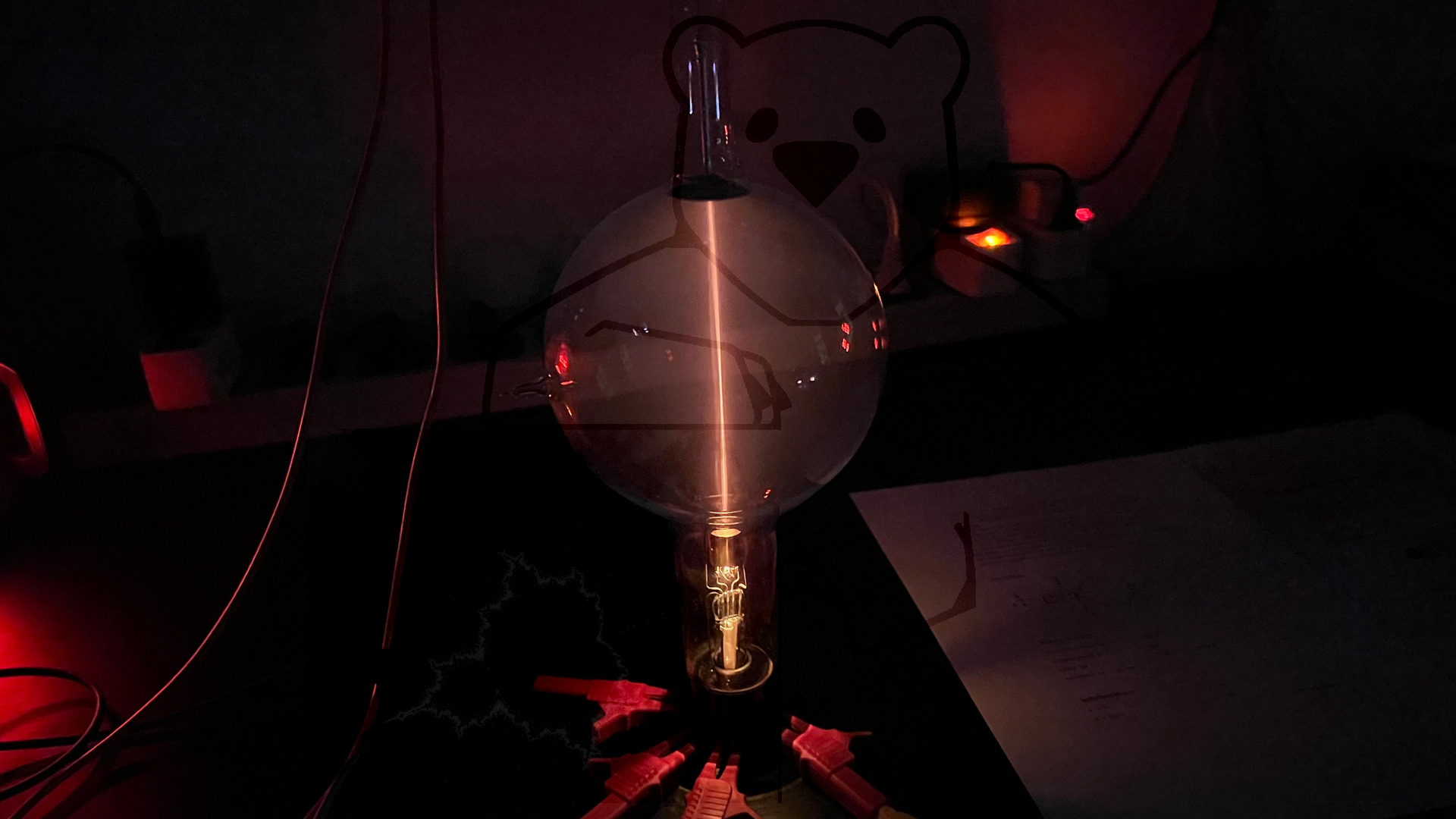

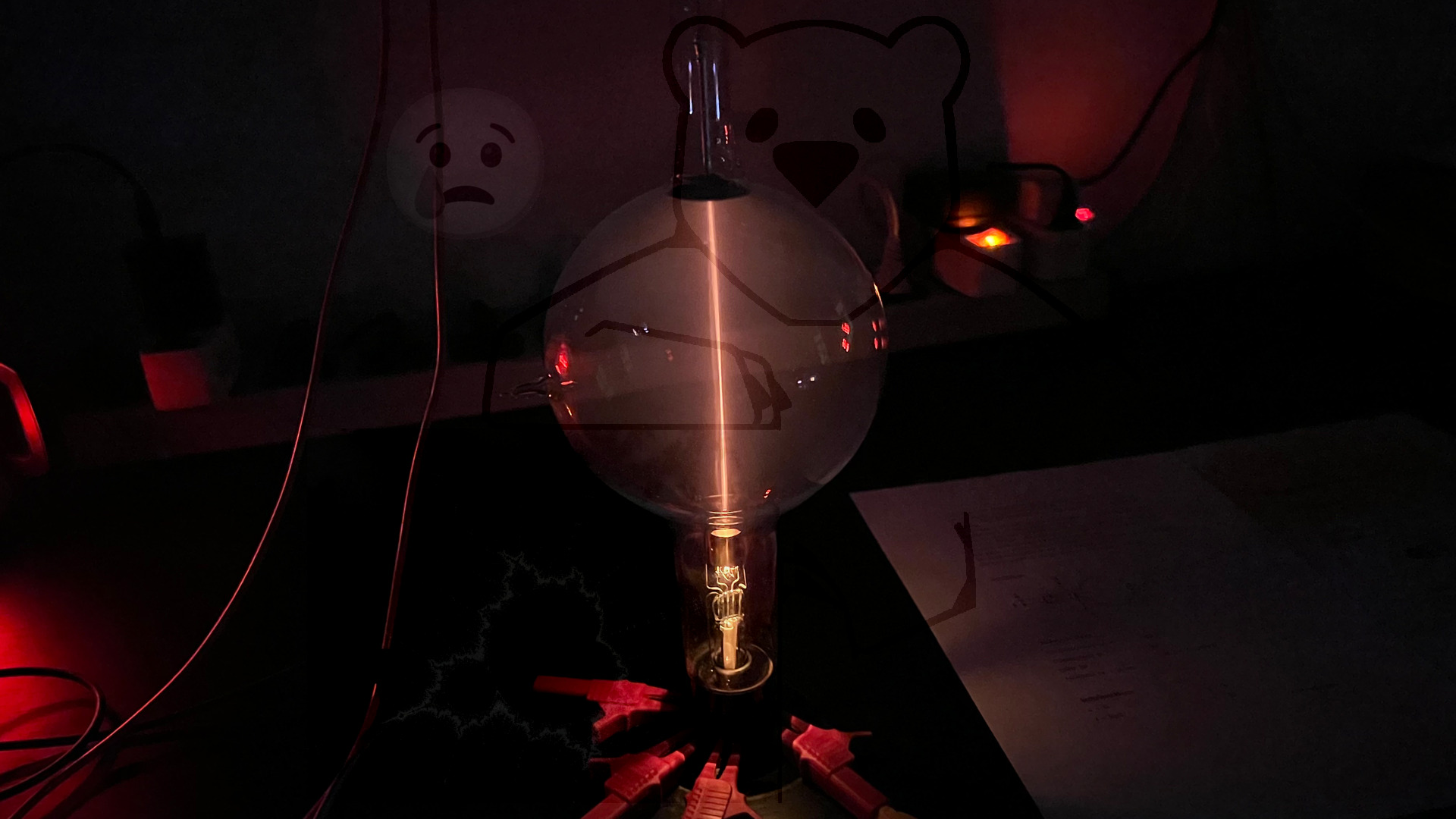

Demonstrationsröhre Fadenstrahlröhre #7509 PR2 Narva In Betrieb Bild 2
