🔎 Beschreibung der Röhre: 6С19П Inventarnummer: 07474
| Name | → 6С19П |
| Vergleichsname | 6S19P |
| Hersteller | → UdSSR (СВЕТЛАНА, Svetlana) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | Produziert: 5/1974 ОТК1 |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S121a |
🔎 Beschreibung der Systeme für die Röhre: 6С19П
| System 1 | |
| Kathode | 9 |
| Gitter 1 | 2, 7 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2, 6, 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | → Serien Regelroehre, Laengsreglung |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

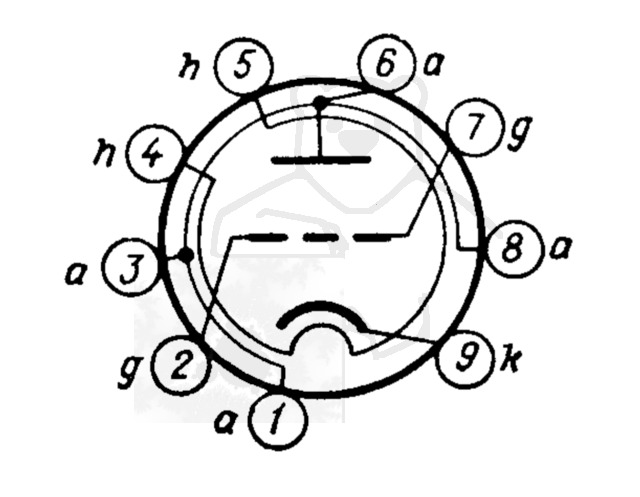

🔎 Sockelschaltung der 6С19П
Bildquelle: UdSSR Datenblatt
🔎 Datenblätter zur Röhre: 6С19П
Datenblatt 6С19П.pdf (76 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6С19П

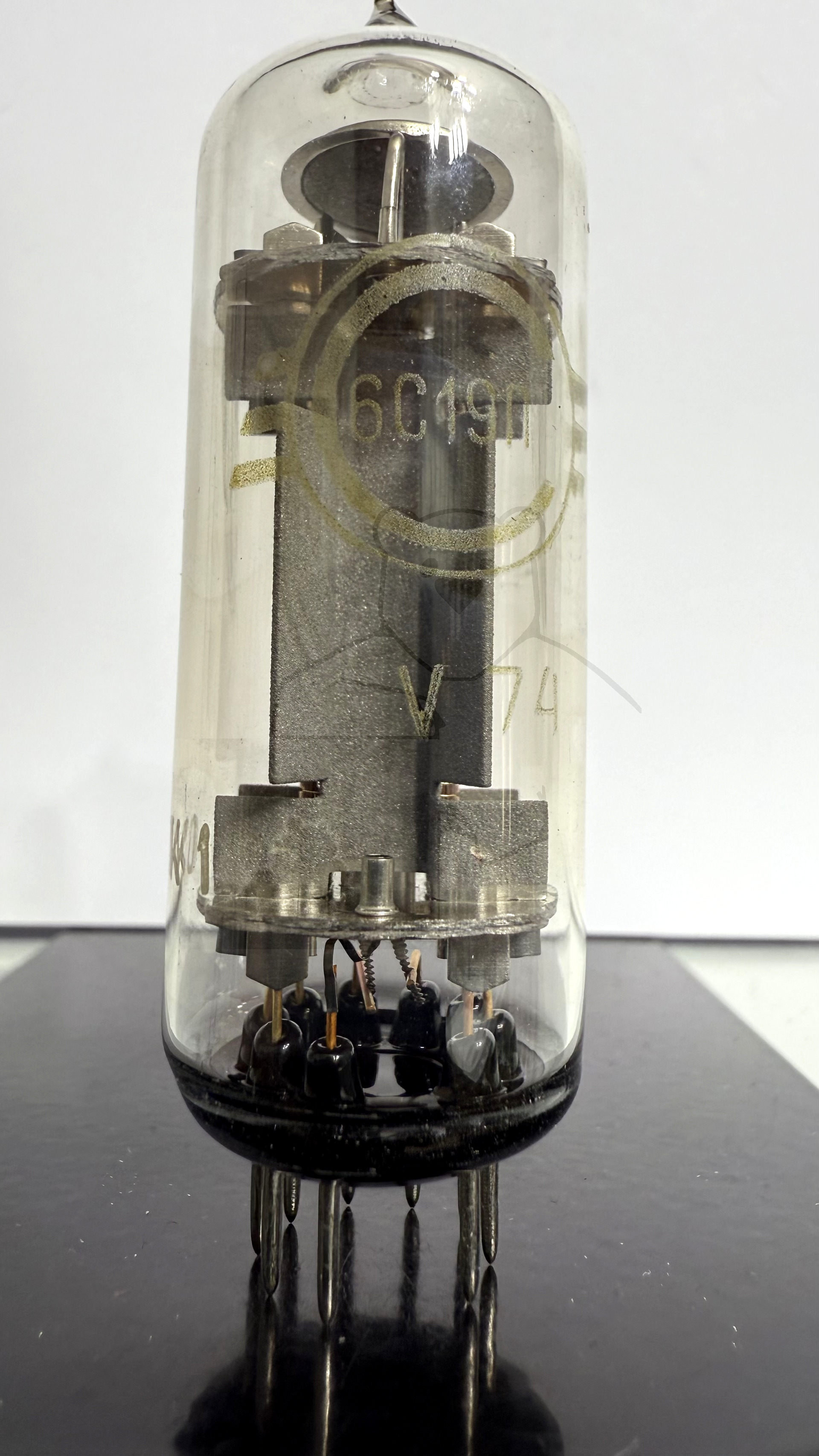

Röhre 6С19П #7474 6s19p Bild 1

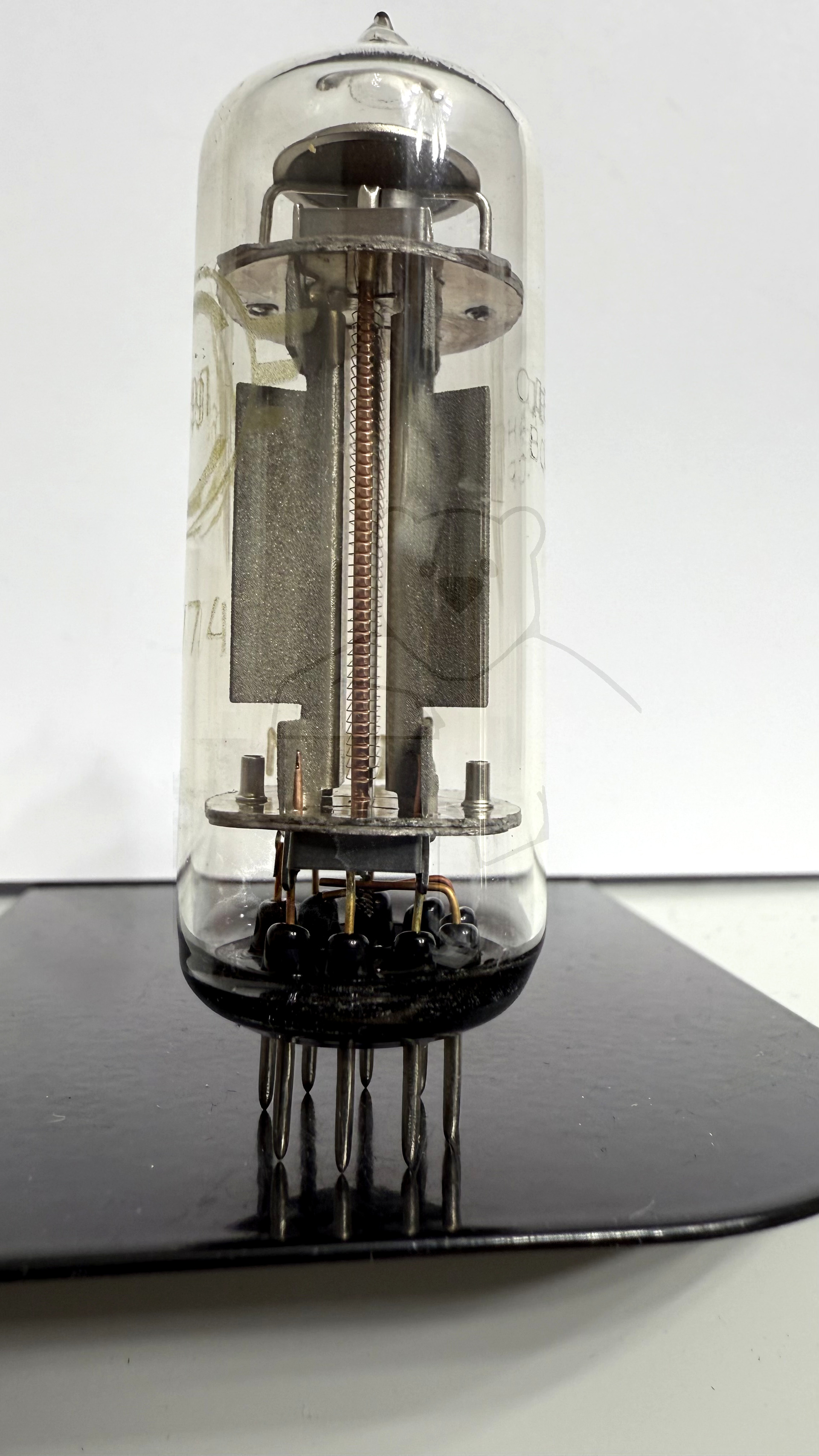

Röhre 6С19П #7474 6s19p Bild 2
