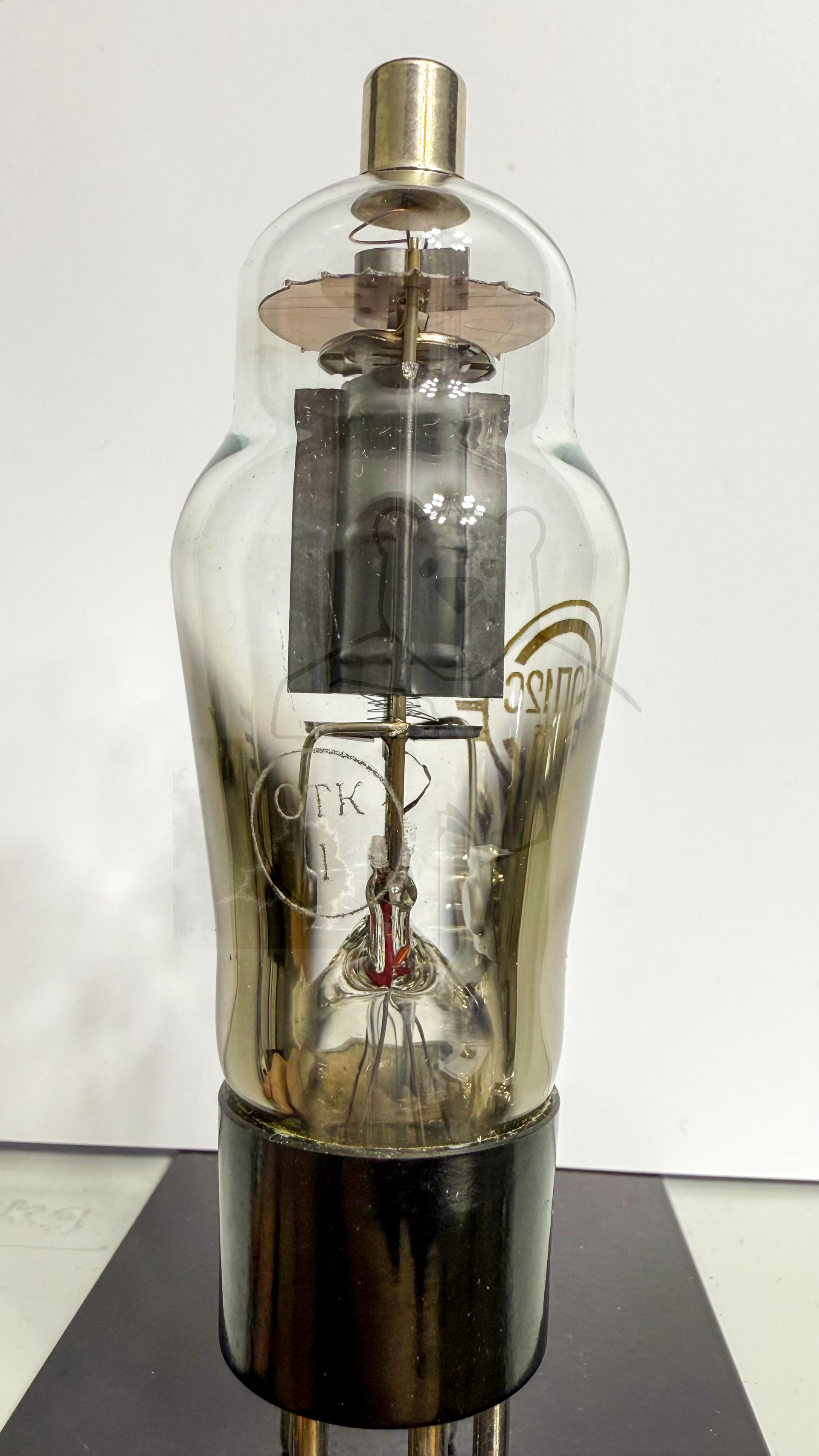

Daten und Bilder der Röhre: 10П12С

🔎 Beschreibung der Röhre: 10П12С Inventarnummer: 07472

Name	→ 10П12С
Vergleichsname
Hersteller	→ UdSSR (СВЕТЛАНА, Svetlana)
Heizspannung (Volt)	10
Heizstrom (Ampère)	0,64
Art der Heizung	Indirekt

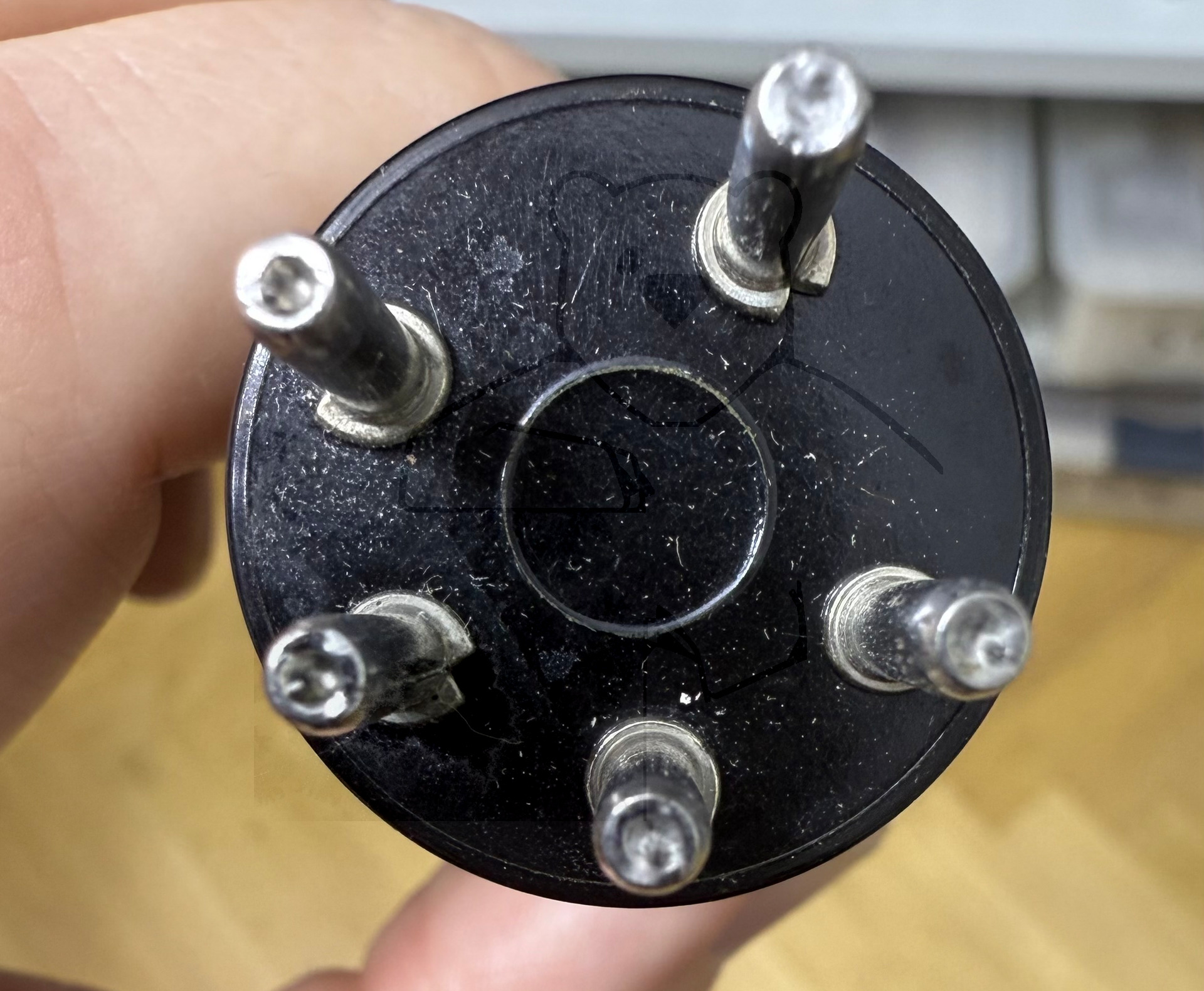

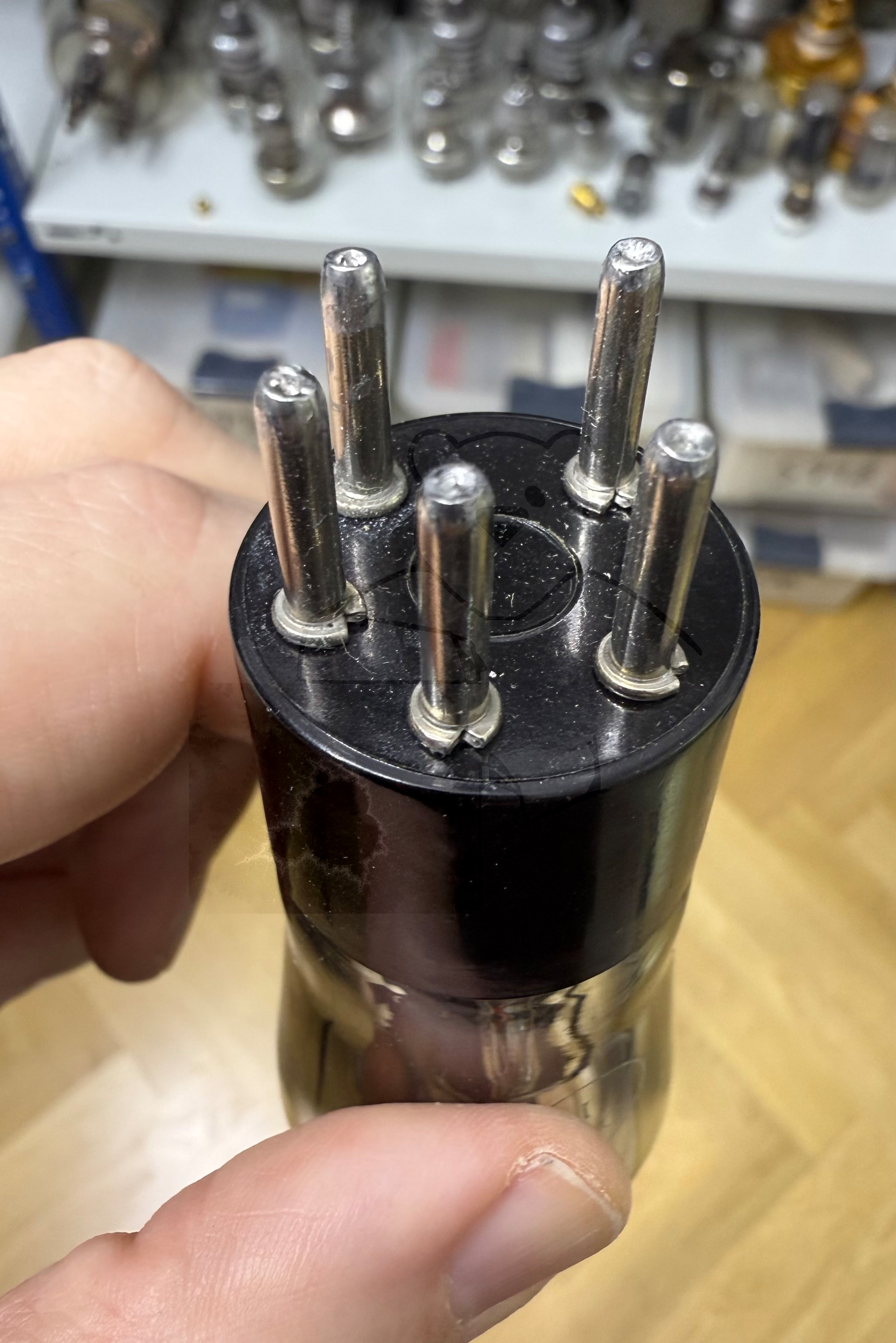

Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 5pol. → Liste aller Röhren mit: USA, Small, 5pol.
Informationen Röhrentyp

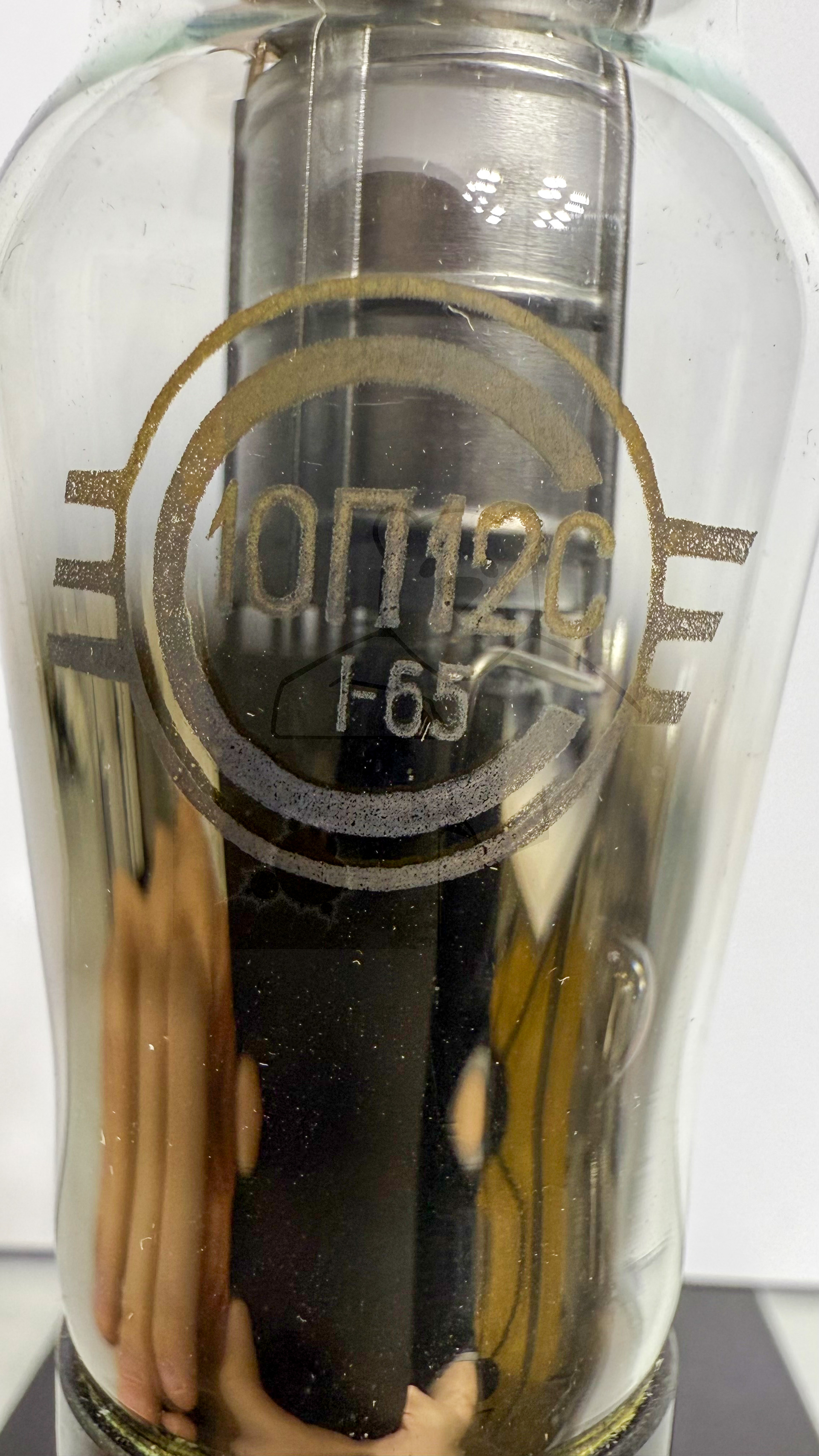

Informationen	Produziert: 1/1965 ОТК1
Kenn Nummer

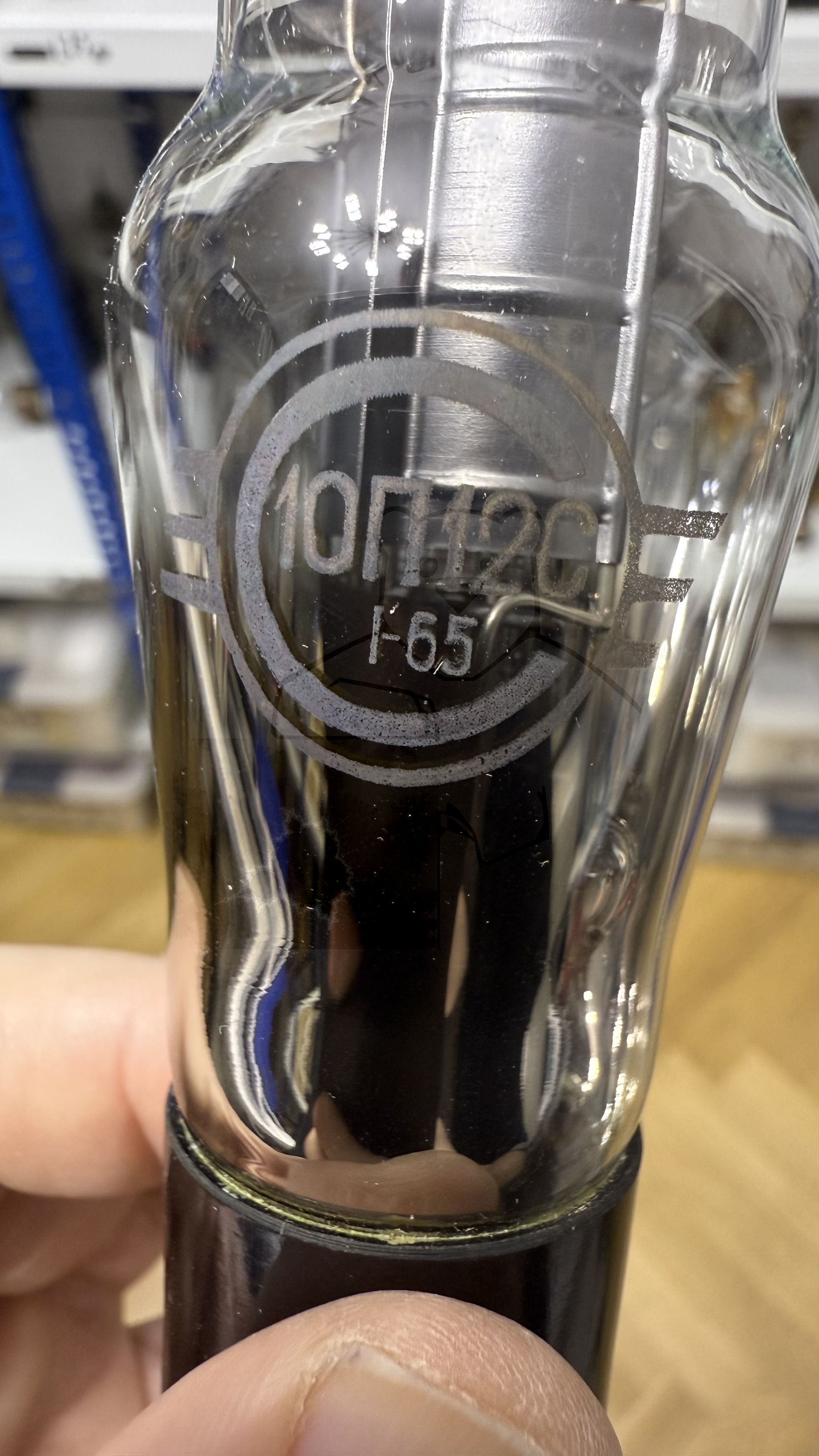

Ätz- Produktionscode
Serien Nummer

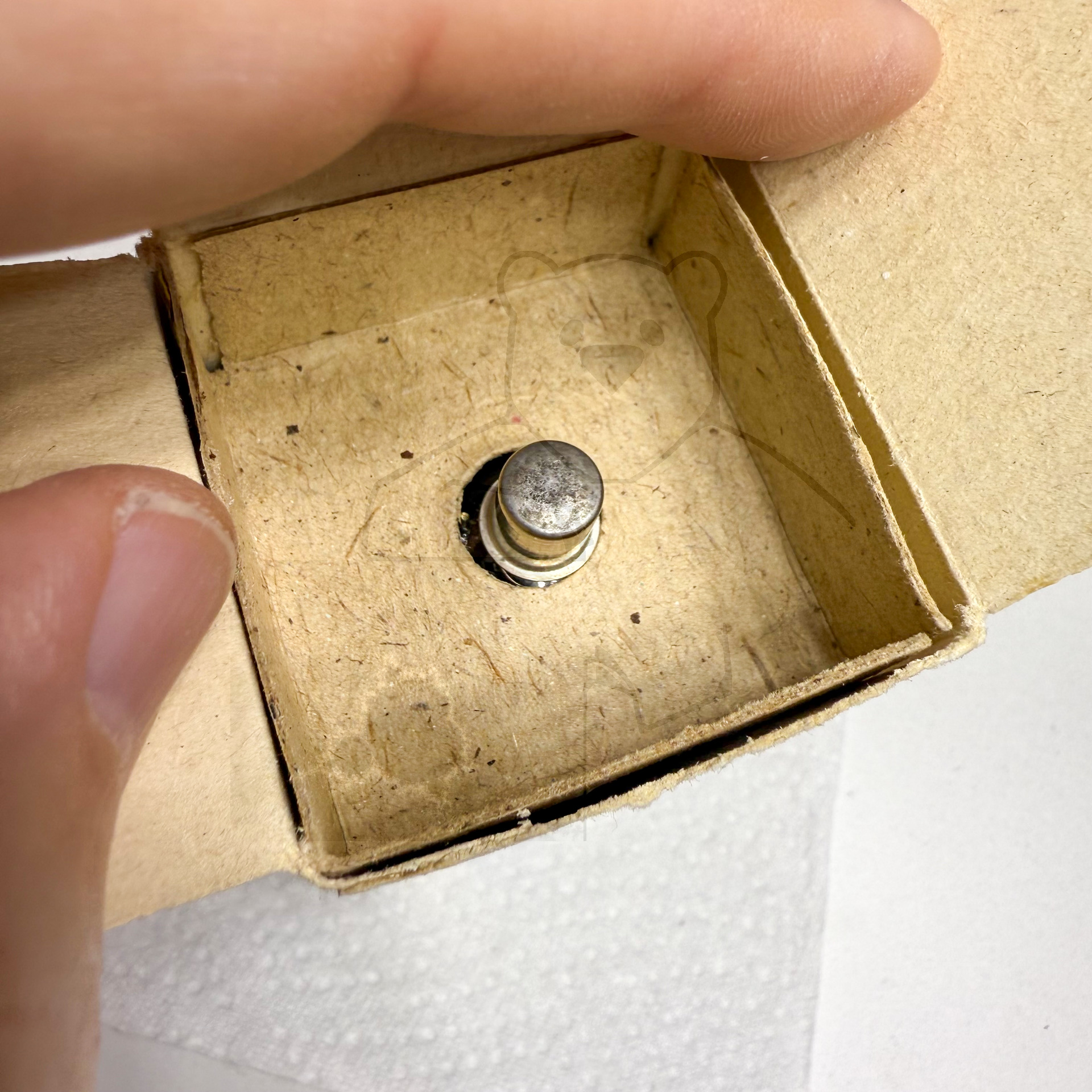

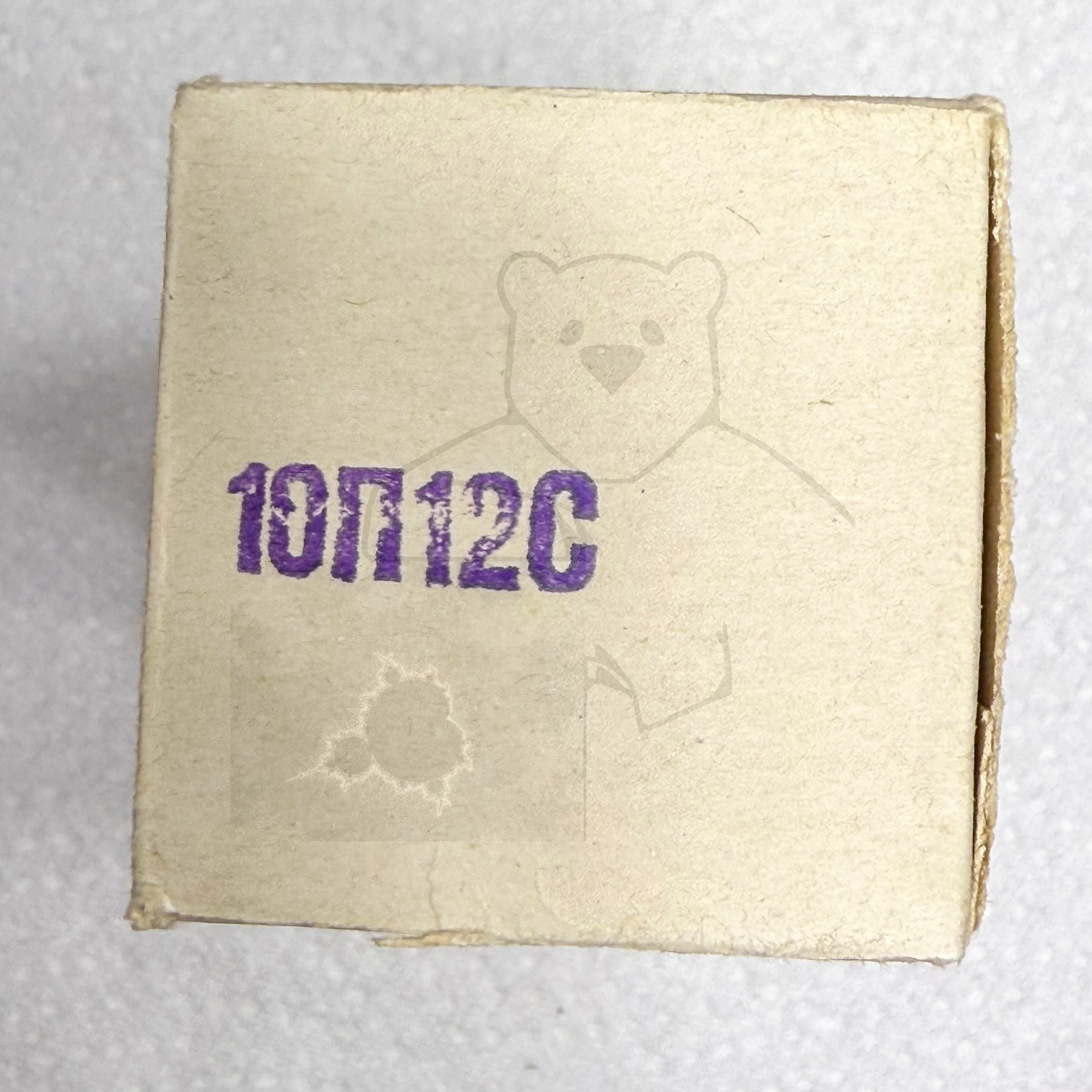

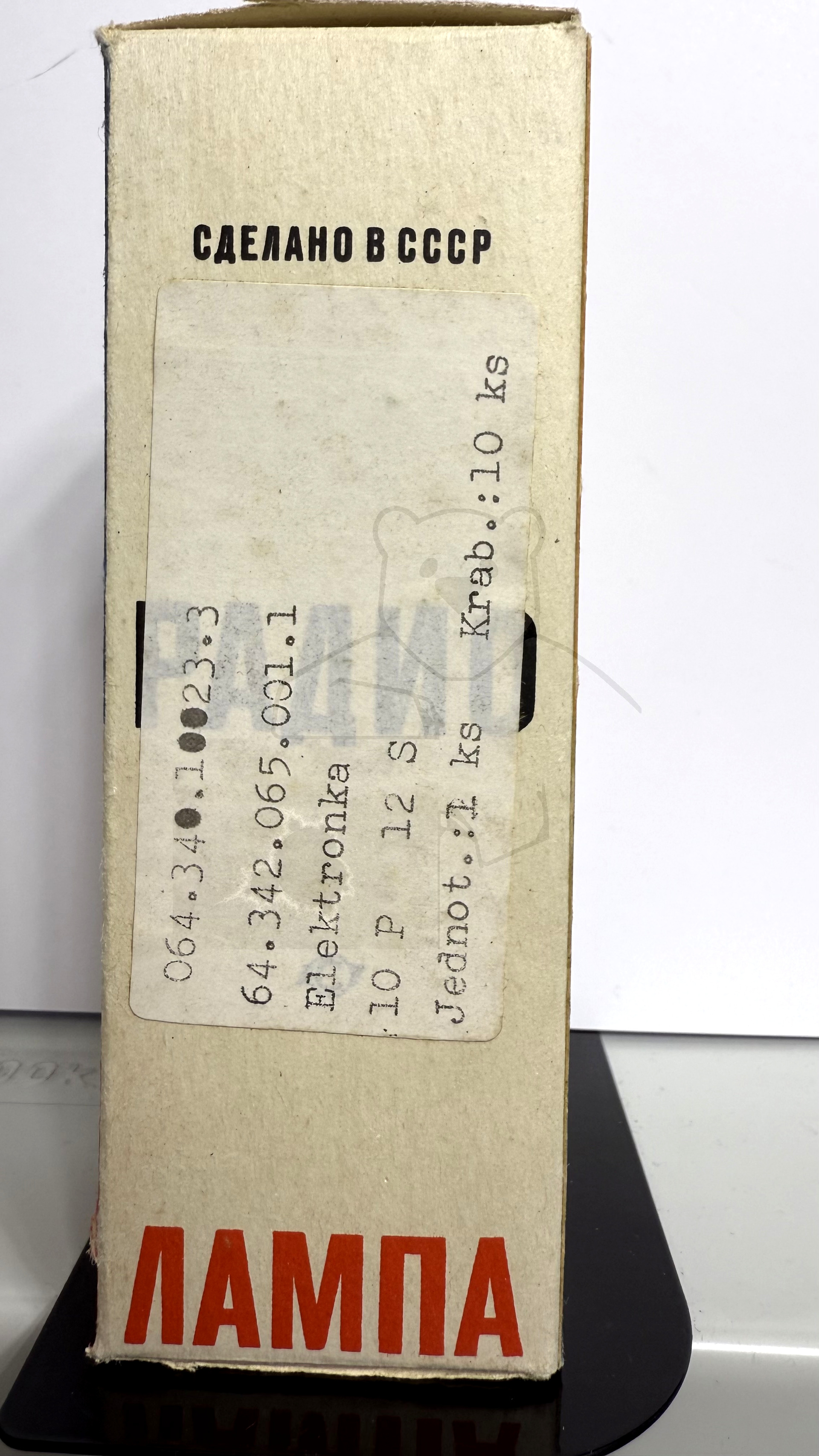

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S122d

🔎 Beschreibung der Systeme für die Röhre: 10П12С

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	3
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 10П12С

Bildquelle: UdSSR Datenblatt

🔎 Datenblätter zur Röhre: 10П12С
Datenblatt 10П12С 10p12s Version 1.pdf (66 kB)
Datenblatt 10П12С 10p12s Version 2.pdf (418 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
