Daten und Bilder der Röhre: C3b

🔎 Beschreibung der Röhre: C3b Inventarnummer: 07274

Name	→ C3b
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 7pol. → Liste aller Röhren mit: Postroehre, 7pol.
Informationen Röhrentyp

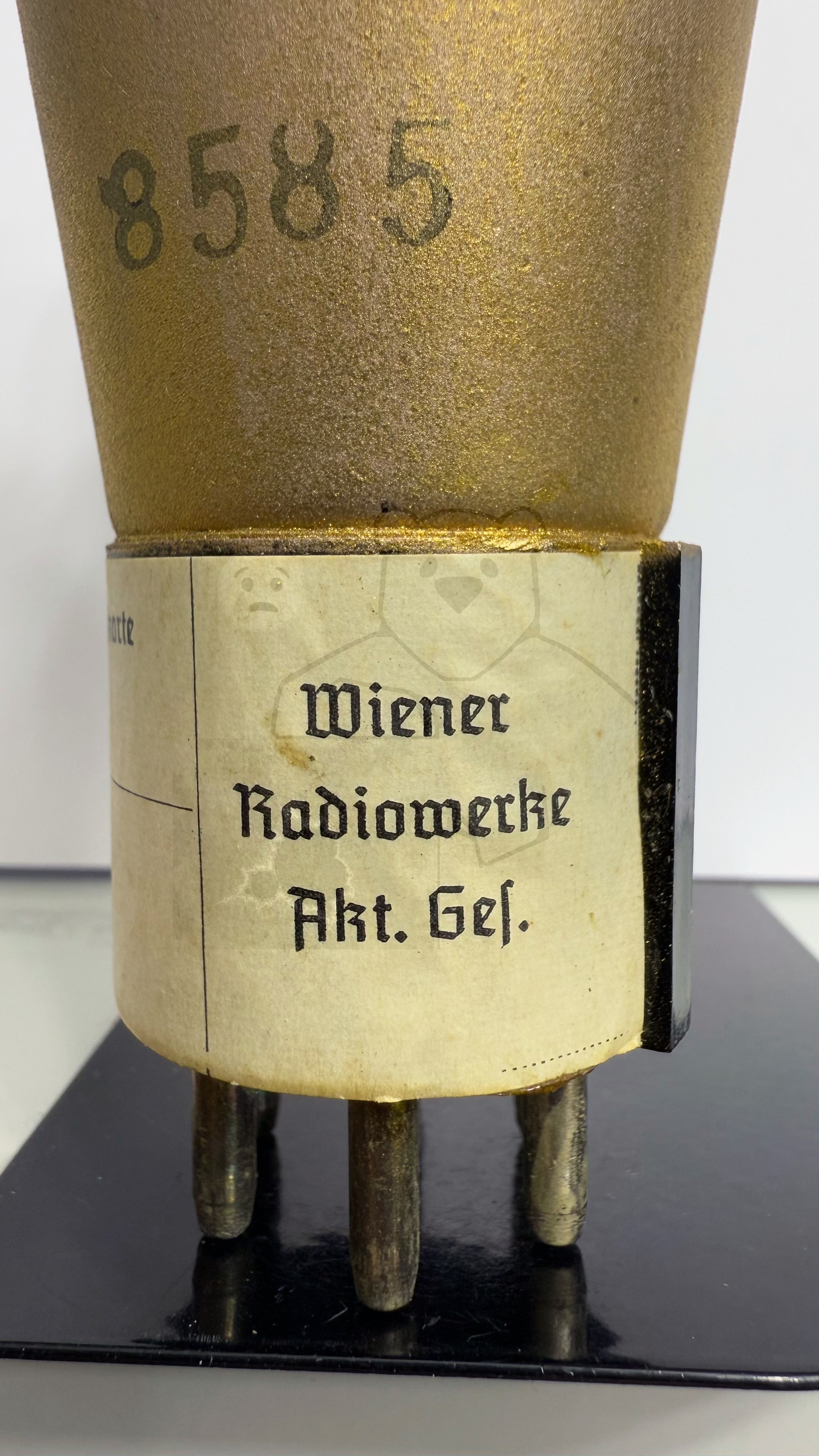

Informationen	Wiener Radiowerke Abt. Gef.
Kenn Nummer	8585
Ätz- Produktionscode
Serien Nummer
Verpackung	Umwickelt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S117

🔎 Beschreibung der Systeme für die Röhre: C3b

	System 1
Kathode	5
Gitter 1	Kappe
Gitter 2	3
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 6
Abschirmung	7
Funktion	→ Niederfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der C3b

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: C3b
Datenblatt C3b RFT.pdf (66 kB)
Pruefkarte C3b - Funke W19 Roehrenpruefer.pdf (166 kB)
Pruefkarte C3b - Neuberger RPM370 Roehrenmessgeraet.pdf (234 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
