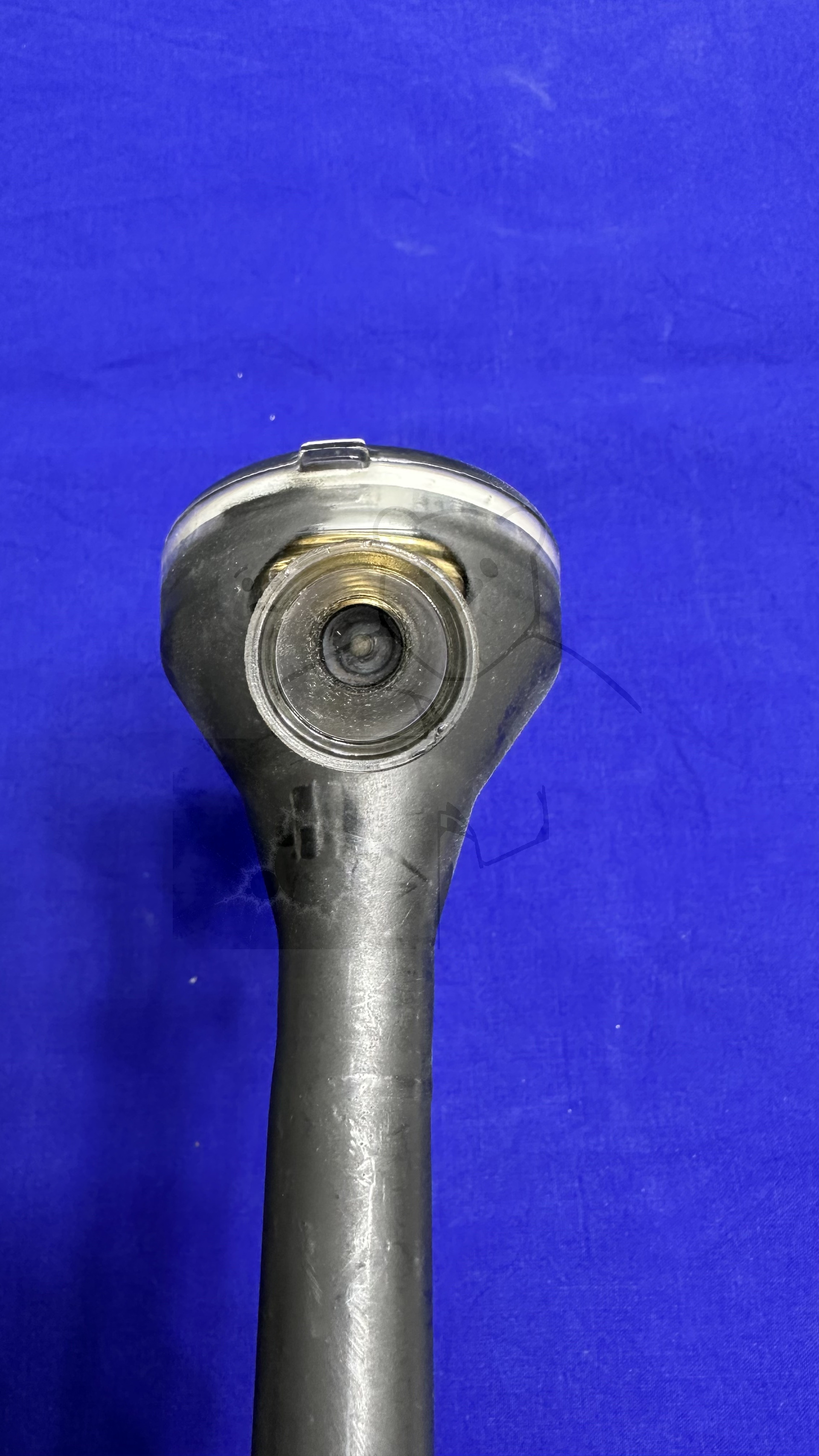

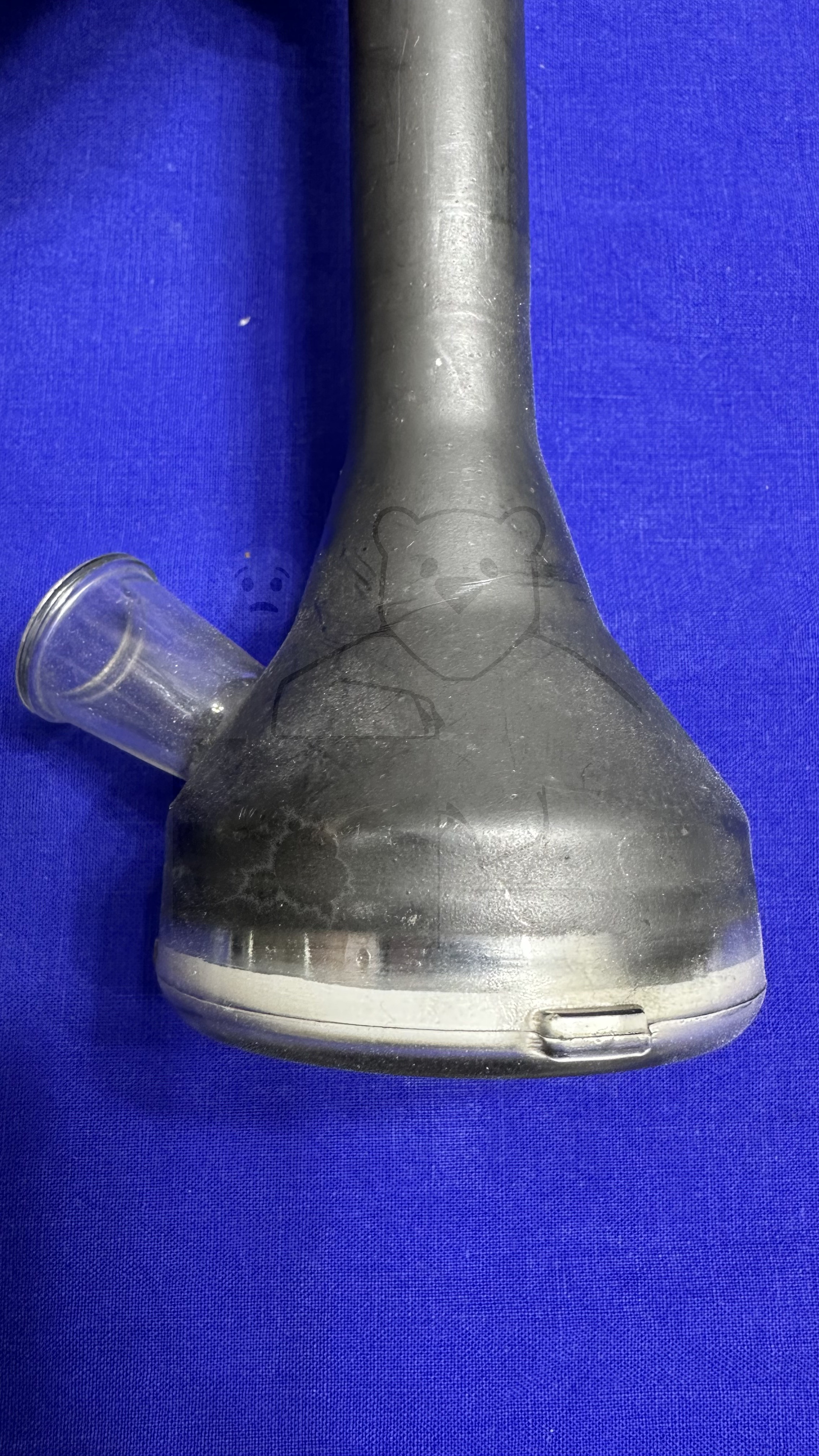

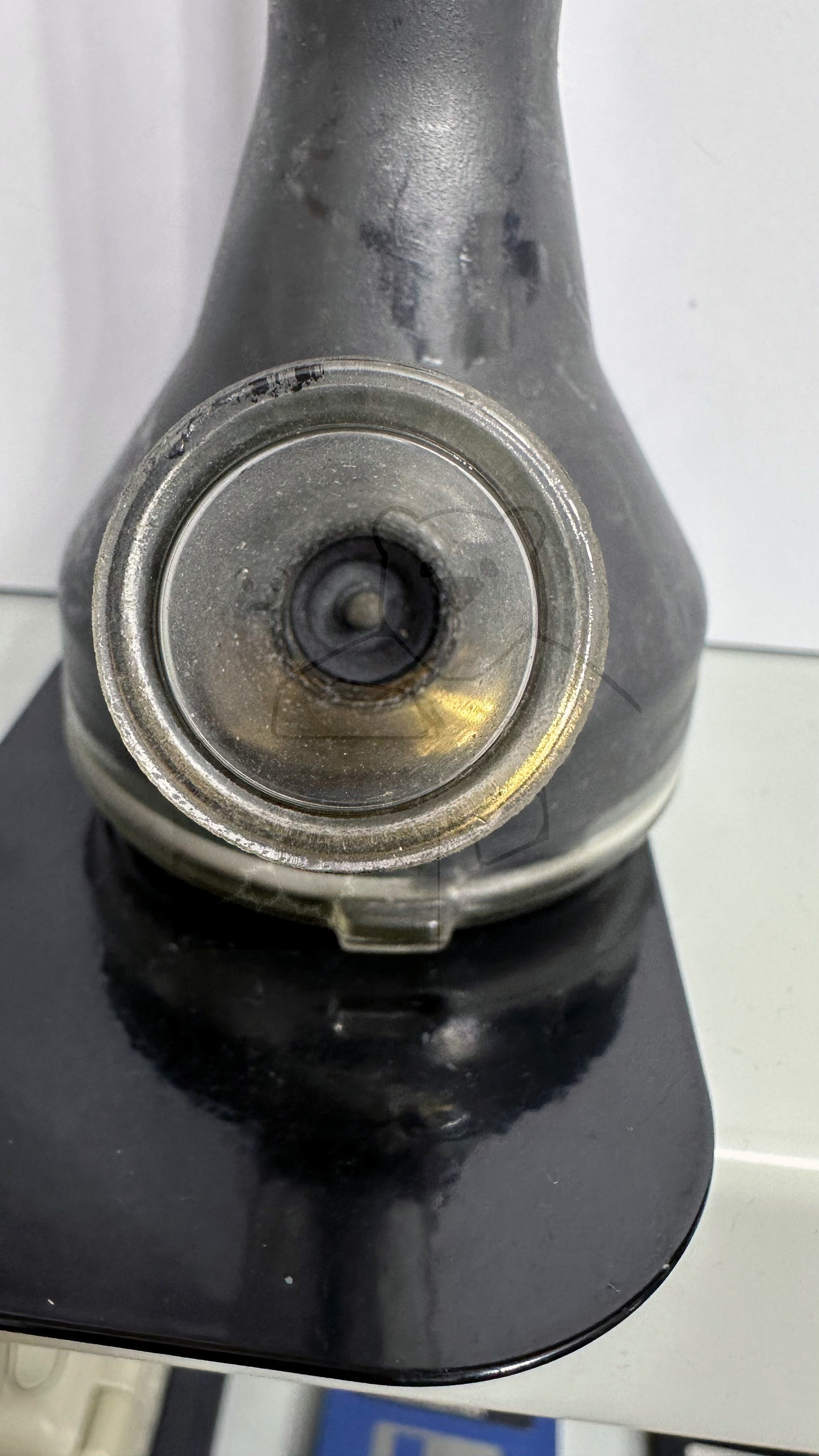

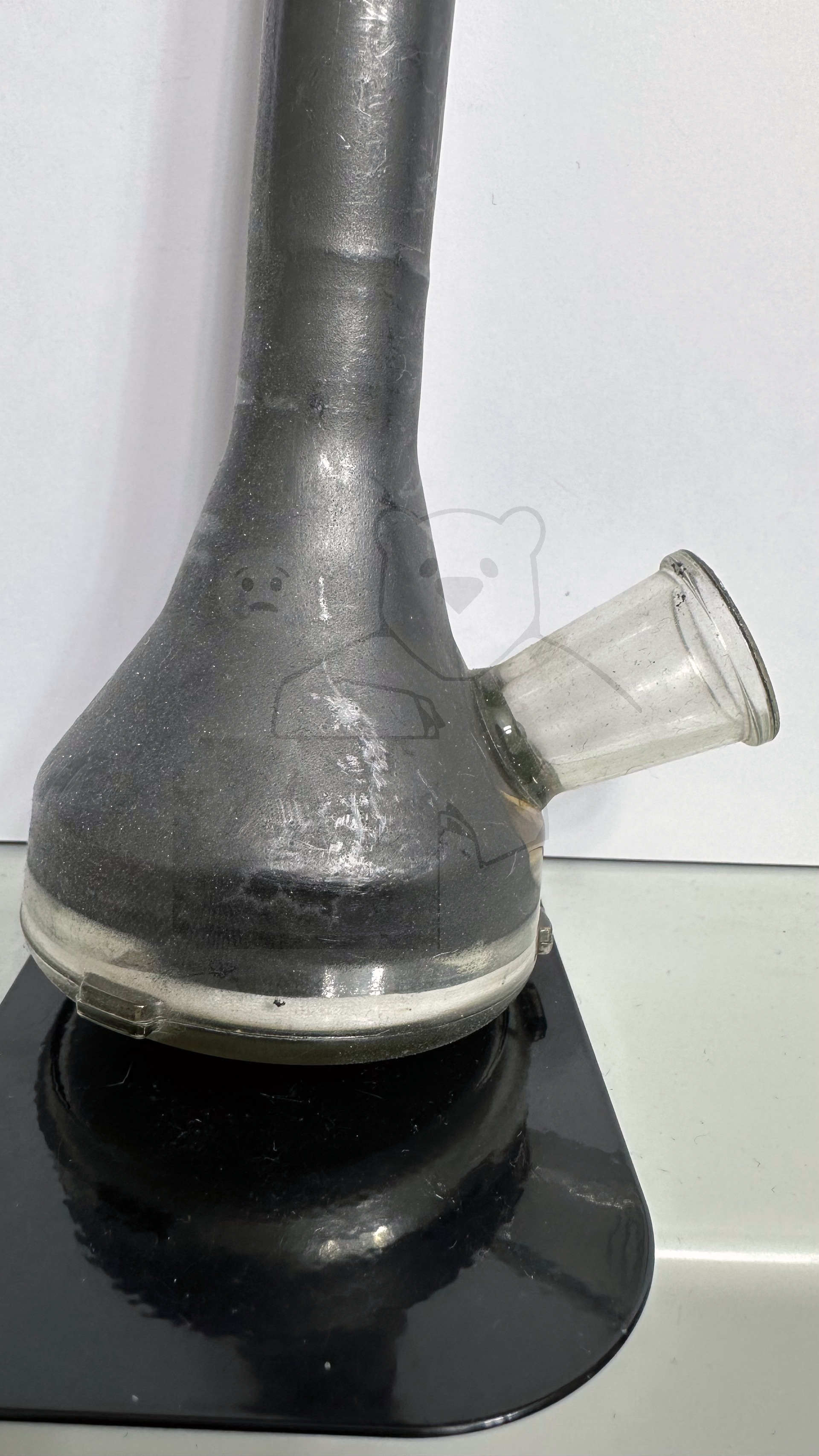

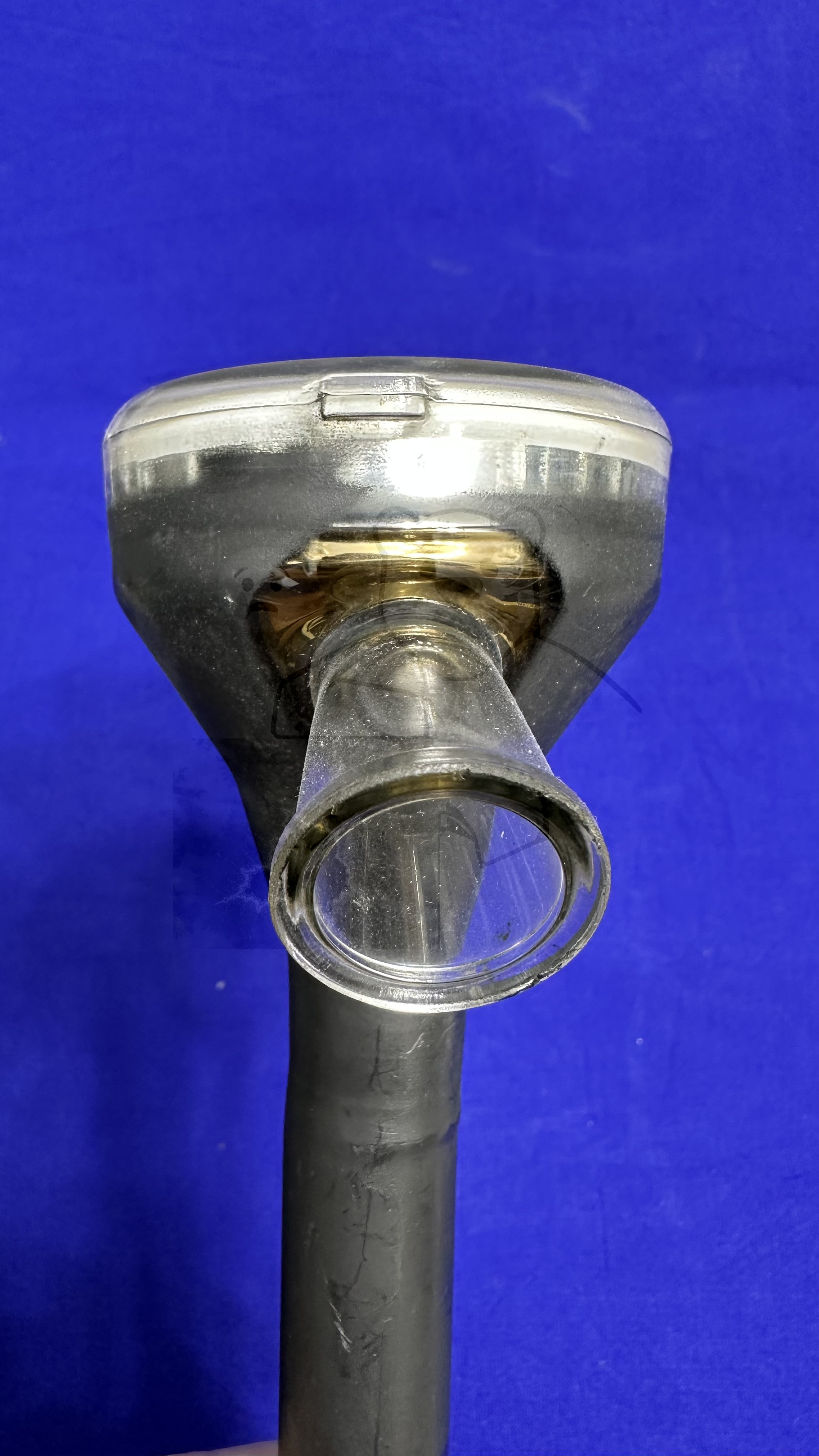

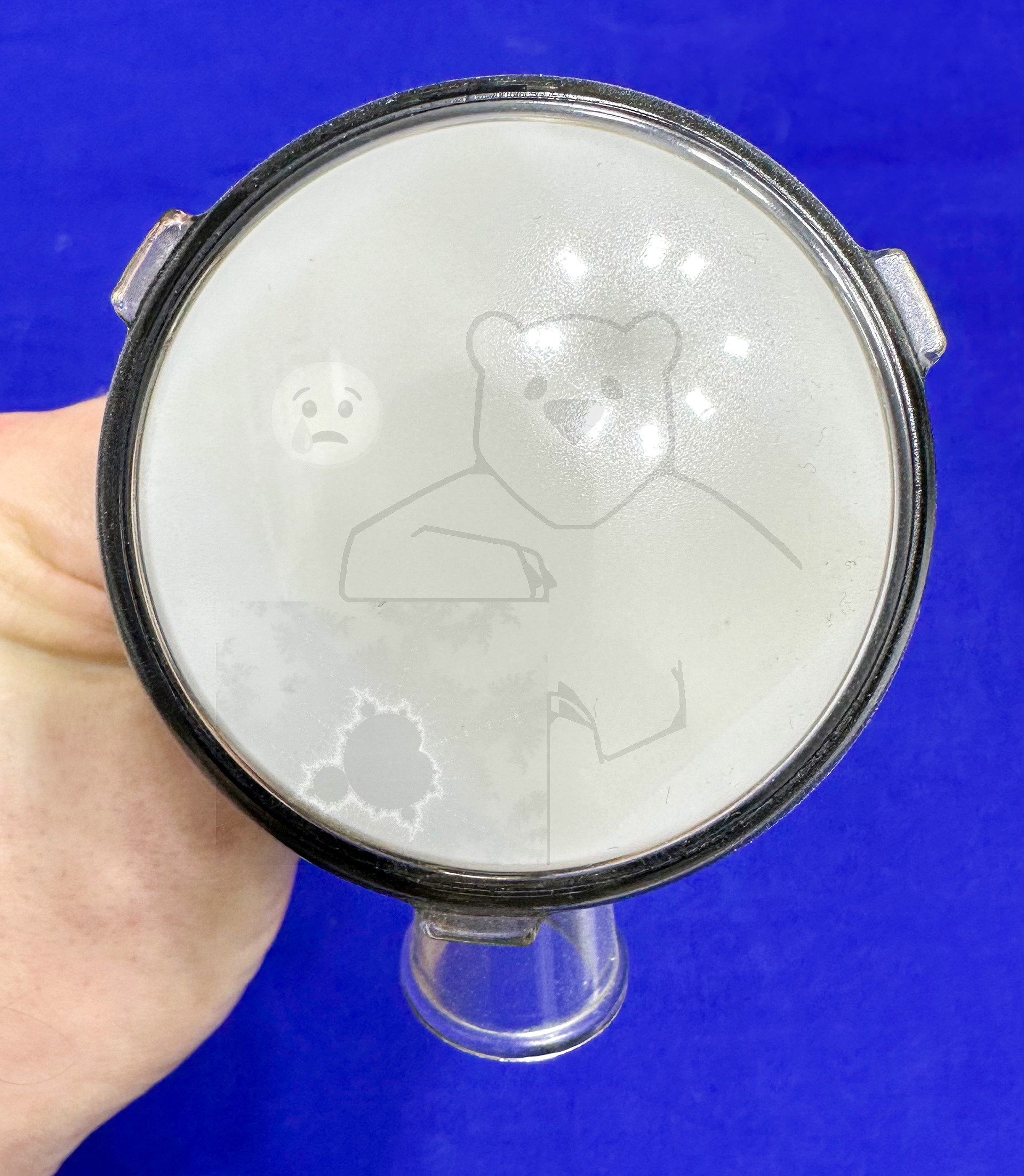

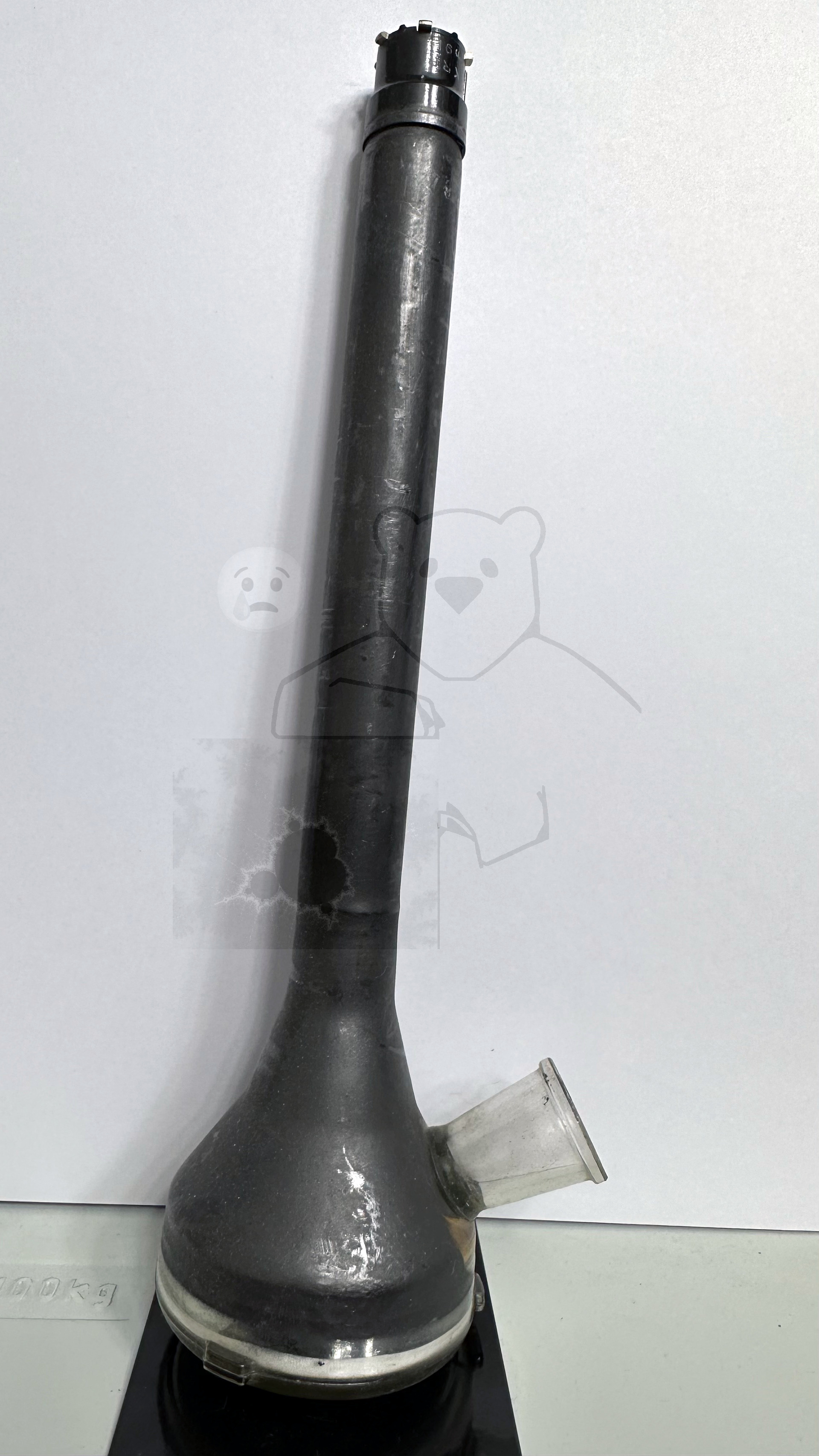

Daten und Bilder der Röhre: MW6-2

🔎 Beschreibung der Röhre: MW6-2 Inventarnummer: 07271

Name	→ MW6-2 📺 Mit Video
Vergleichsname

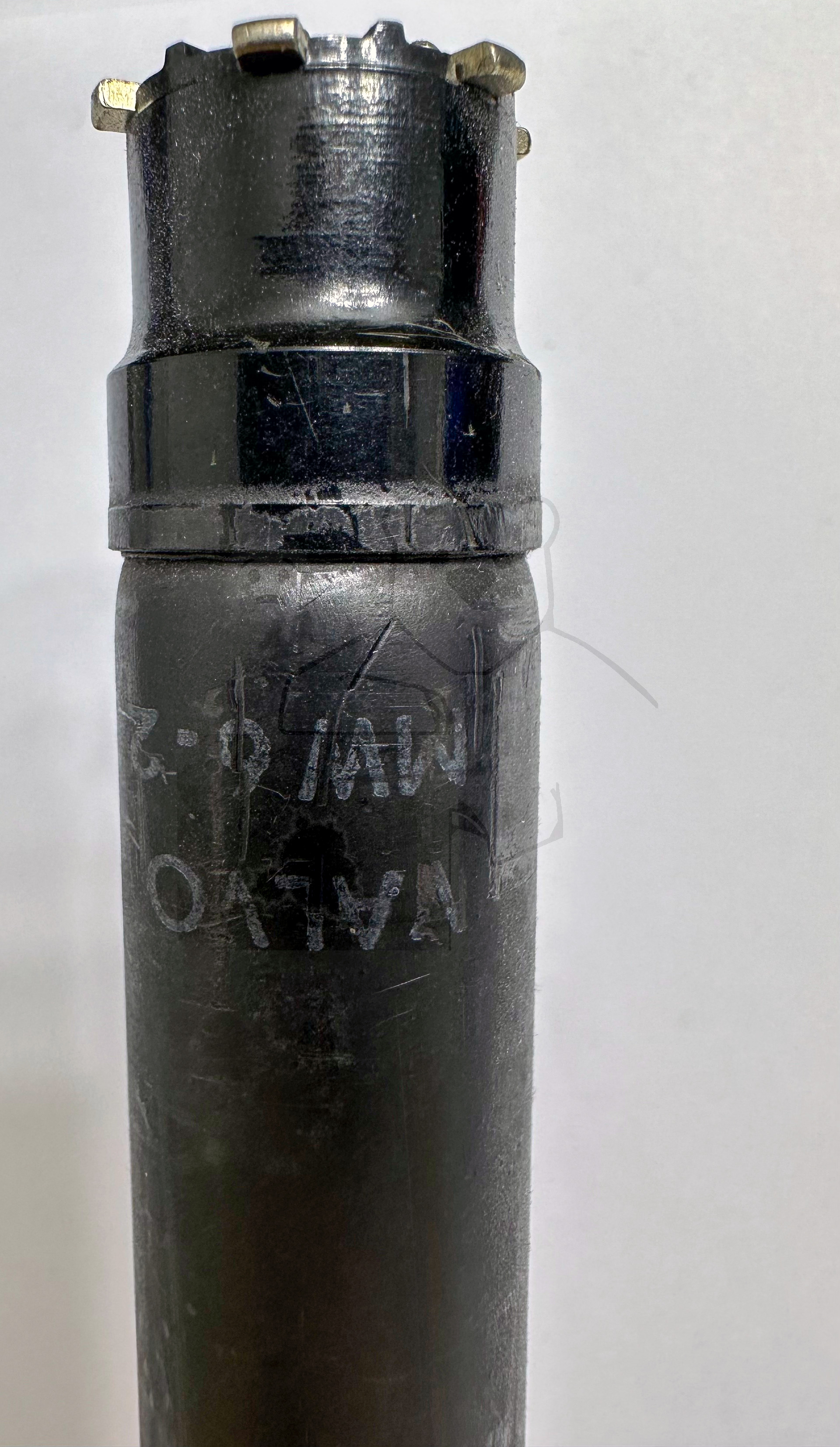

Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 5pol. → Liste aller Röhren mit: Aussenkontakt, 5pol.
Informationen Röhrentyp
Informationen

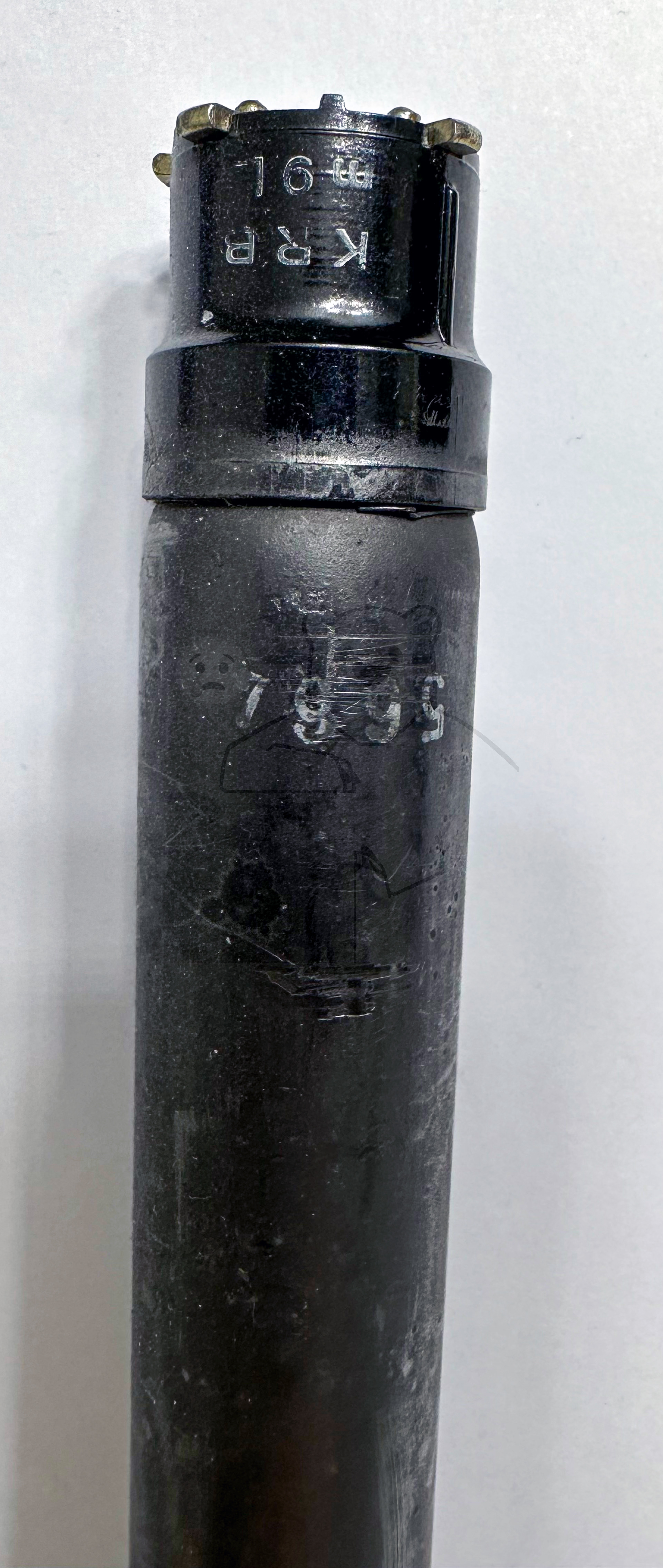

Kenn Nummer	5664
Ätz- Produktionscode	KRB m9L
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L13

🔎 Beschreibung der Systeme für die Röhre: MW6-2

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	Seitenkappe
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Seitenkappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung	A
Funktion	→ Bildroehre, Projektion, Elektromagnetische Ablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der MW6-2

Bildquelle: Philips Datenblatt

🔎 YouTube Video zu MW6-2

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/cPryvgbW33g (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: MW6-2
Datenblatt MW6-2 Philips [www.tubedata.info].pdf (1112 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
