Daten und Bilder der Röhre: RG62

🔎 Beschreibung der Röhre: RG62 Inventarnummer: 07268

Name	→ RG62
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	4
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp	Zur strommäßigen Entlastung der Sockelstifte sind je 2 Stifte miteinander verbunden. Es ist erforderlich, auch die entsprechenden Buchsen in der Fassung miteinander zu verbinden.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	125952/0440/1
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L19a

🔎 Beschreibung der Systeme für die Röhre: RG62

	System 1
Kathode	1, 2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

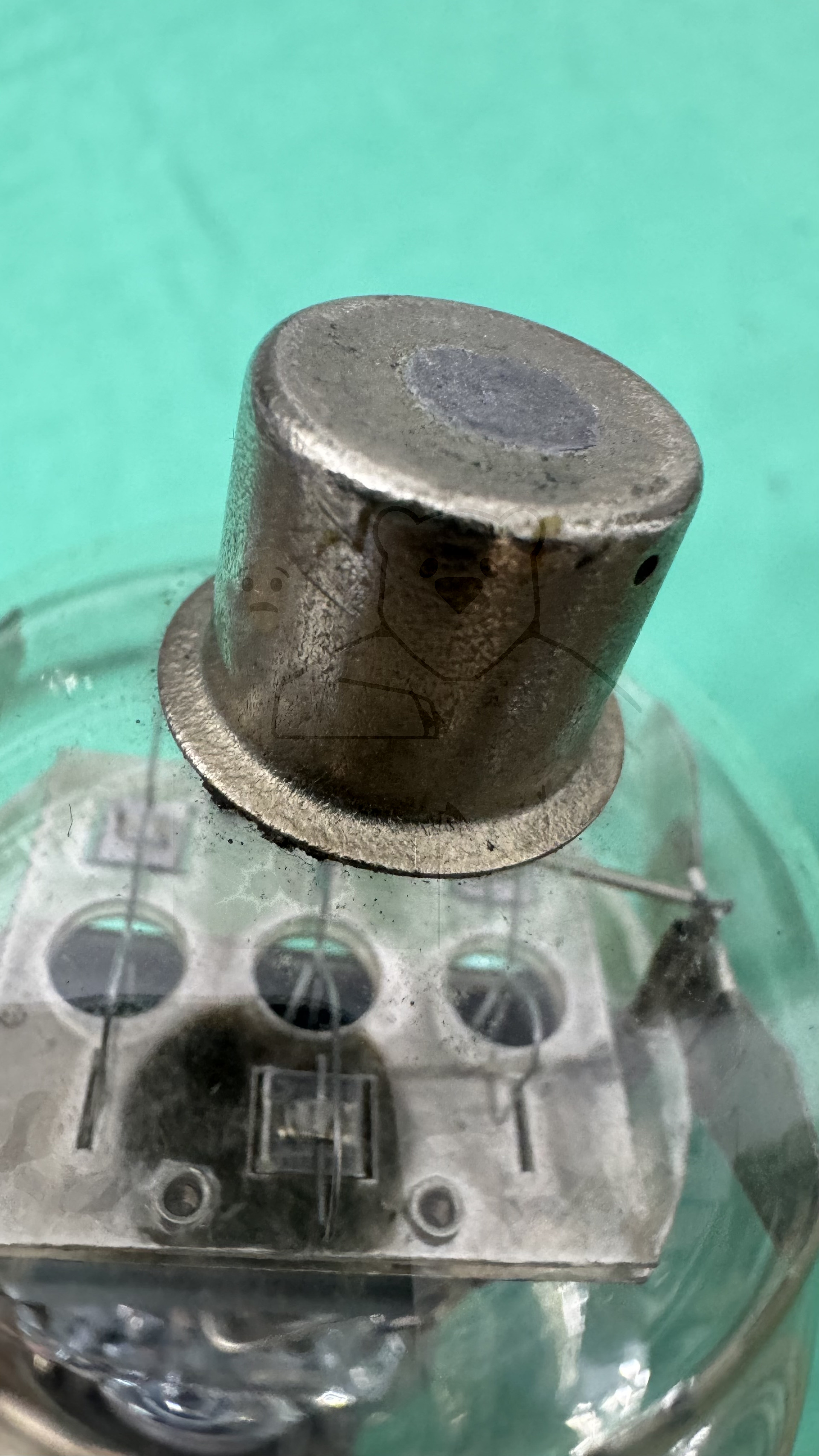

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 2 und 3, 4
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RG62

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RG62
Datenblatt RG62 Telefunken.pdf (844 kB)
Pruefkarte RG62 - Funke W19 Roehrenpruefer.pdf (131 kB)
Pruefkarte RG62 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
