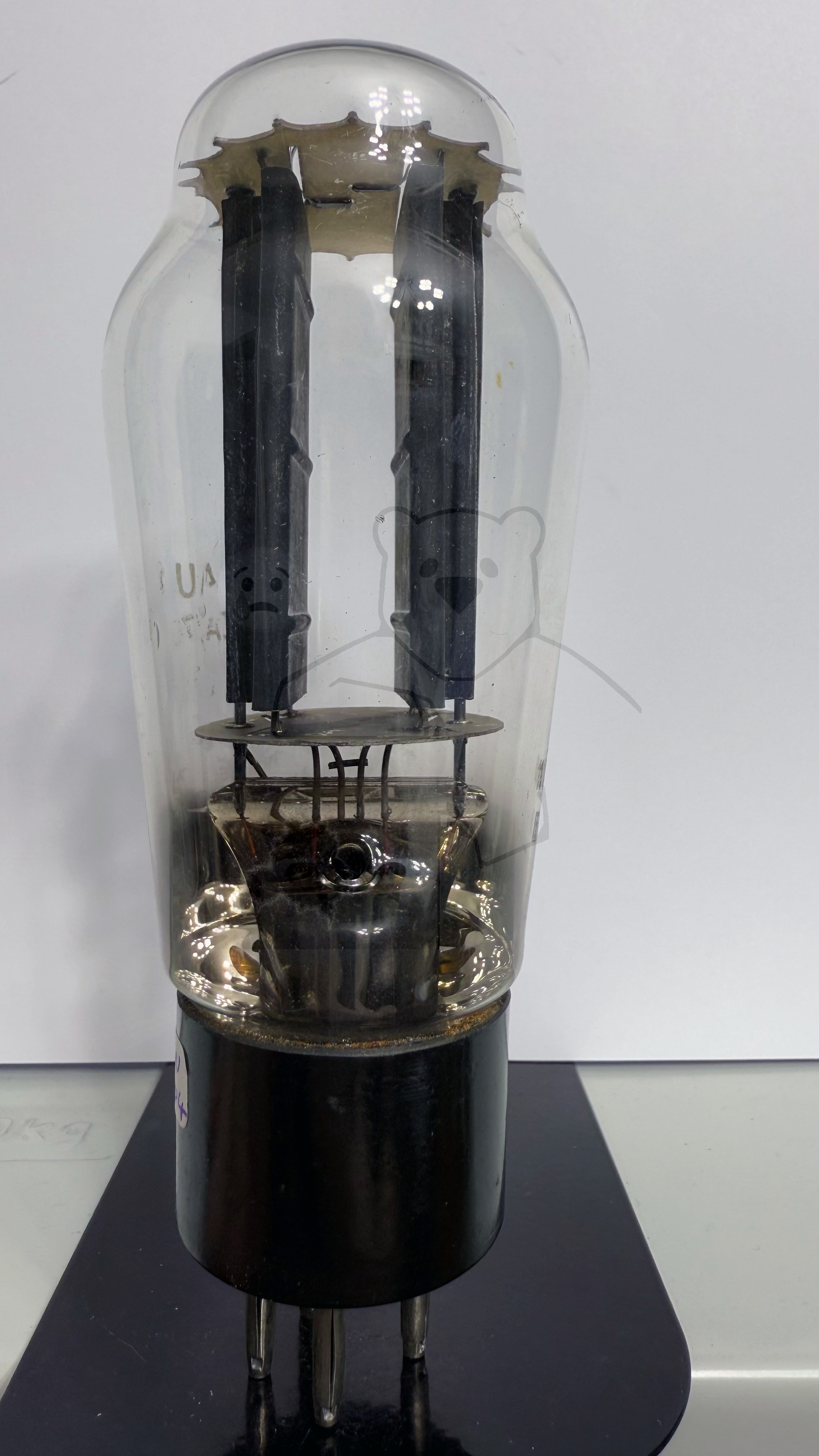

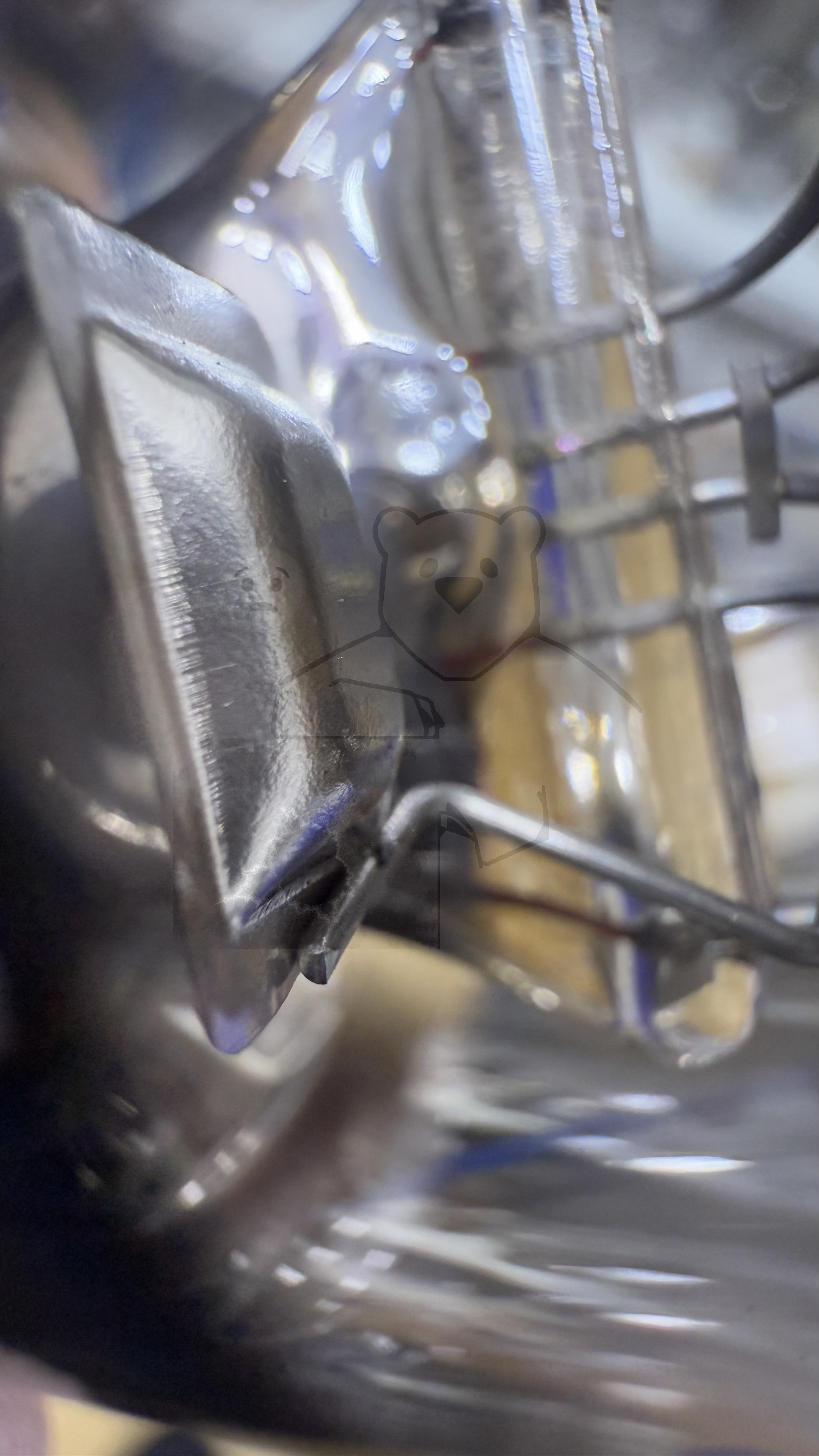

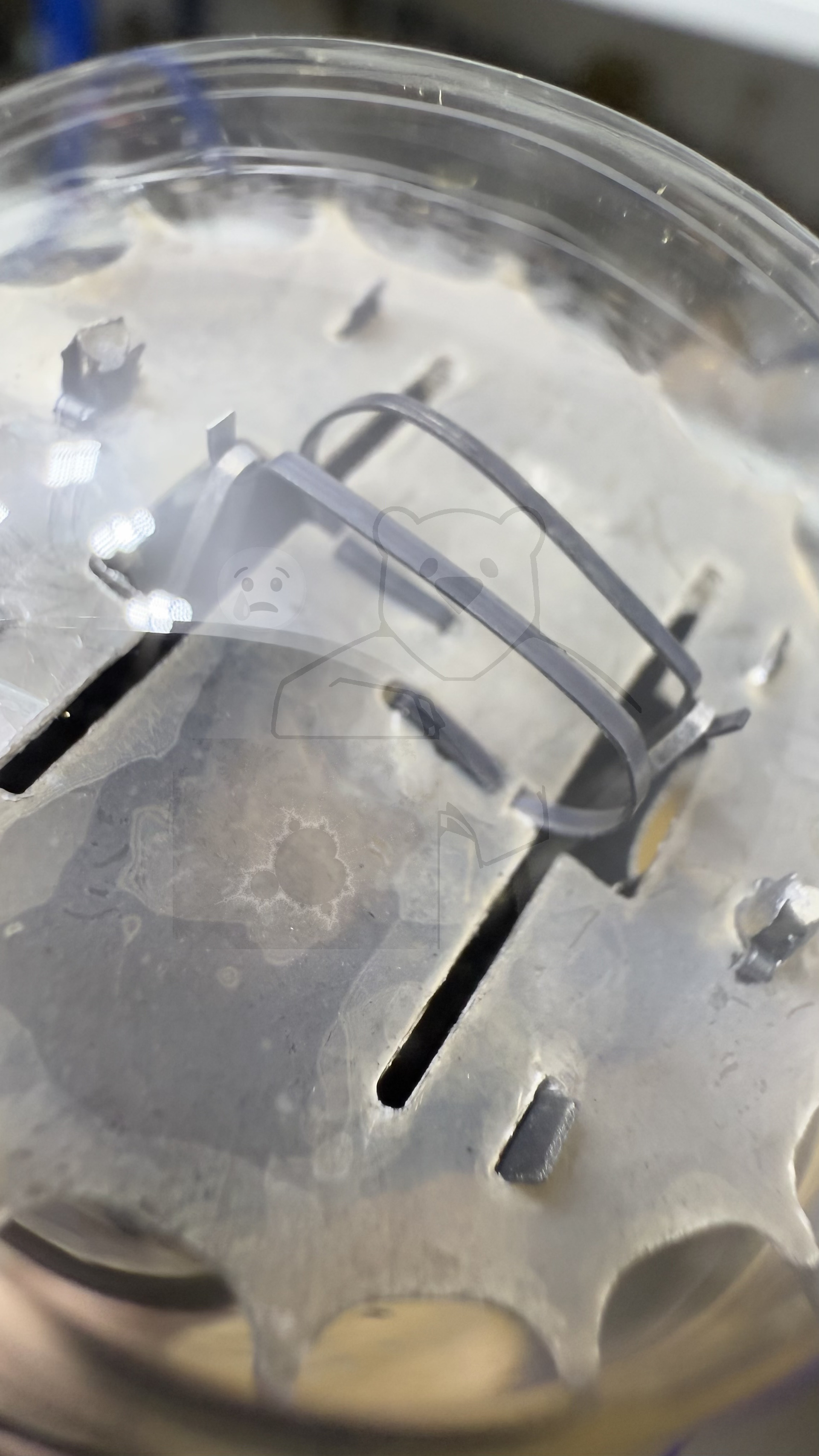

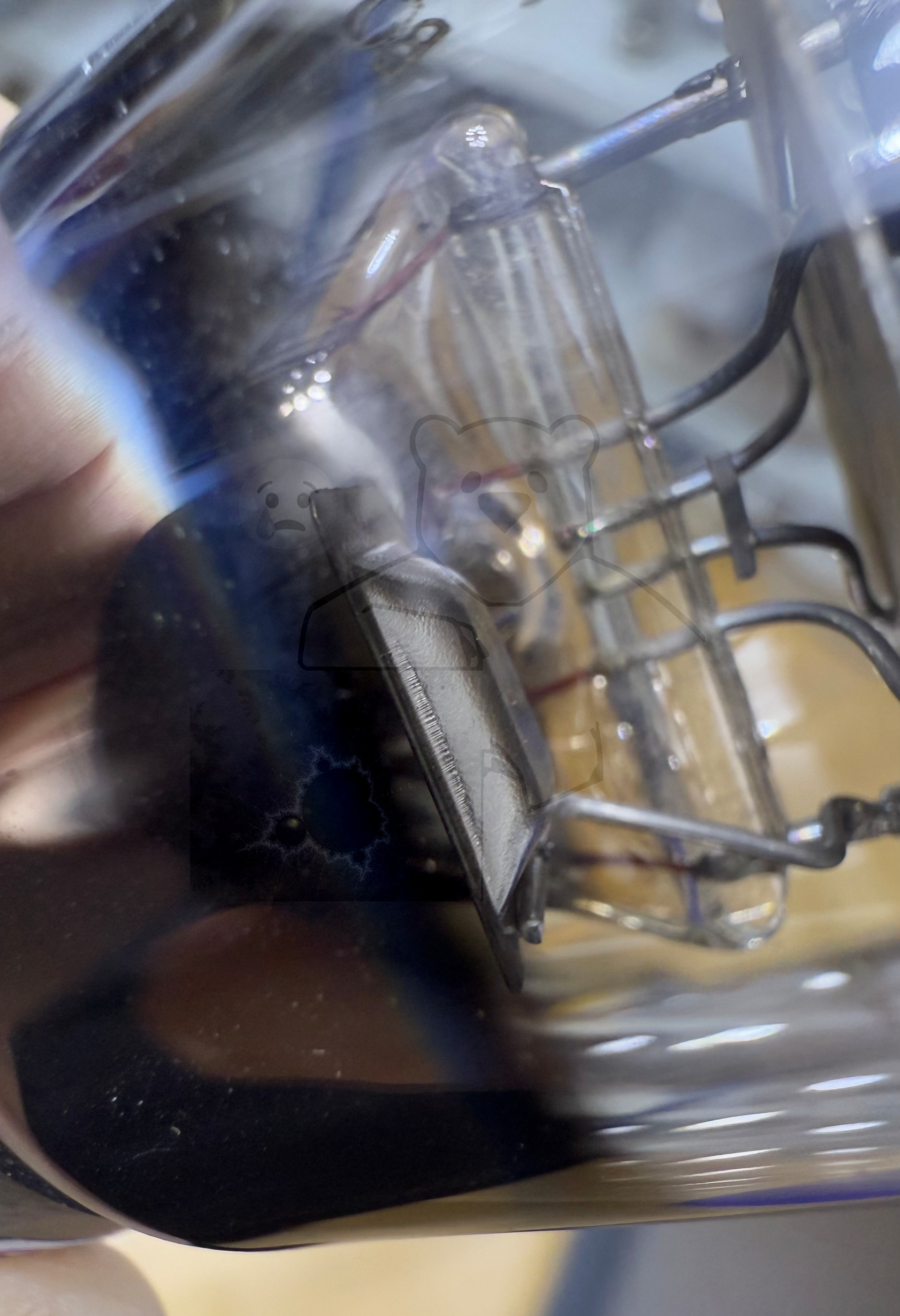

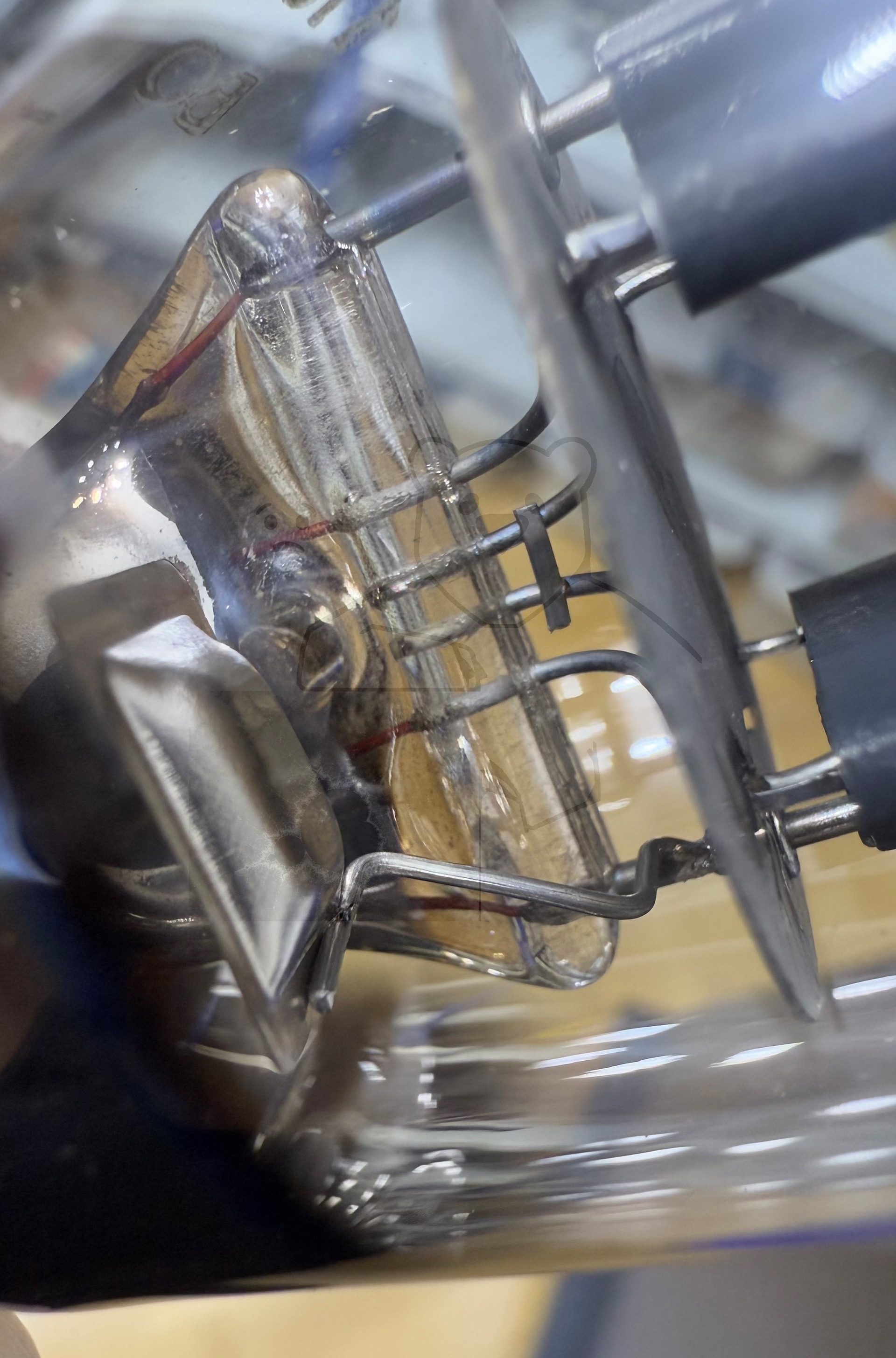

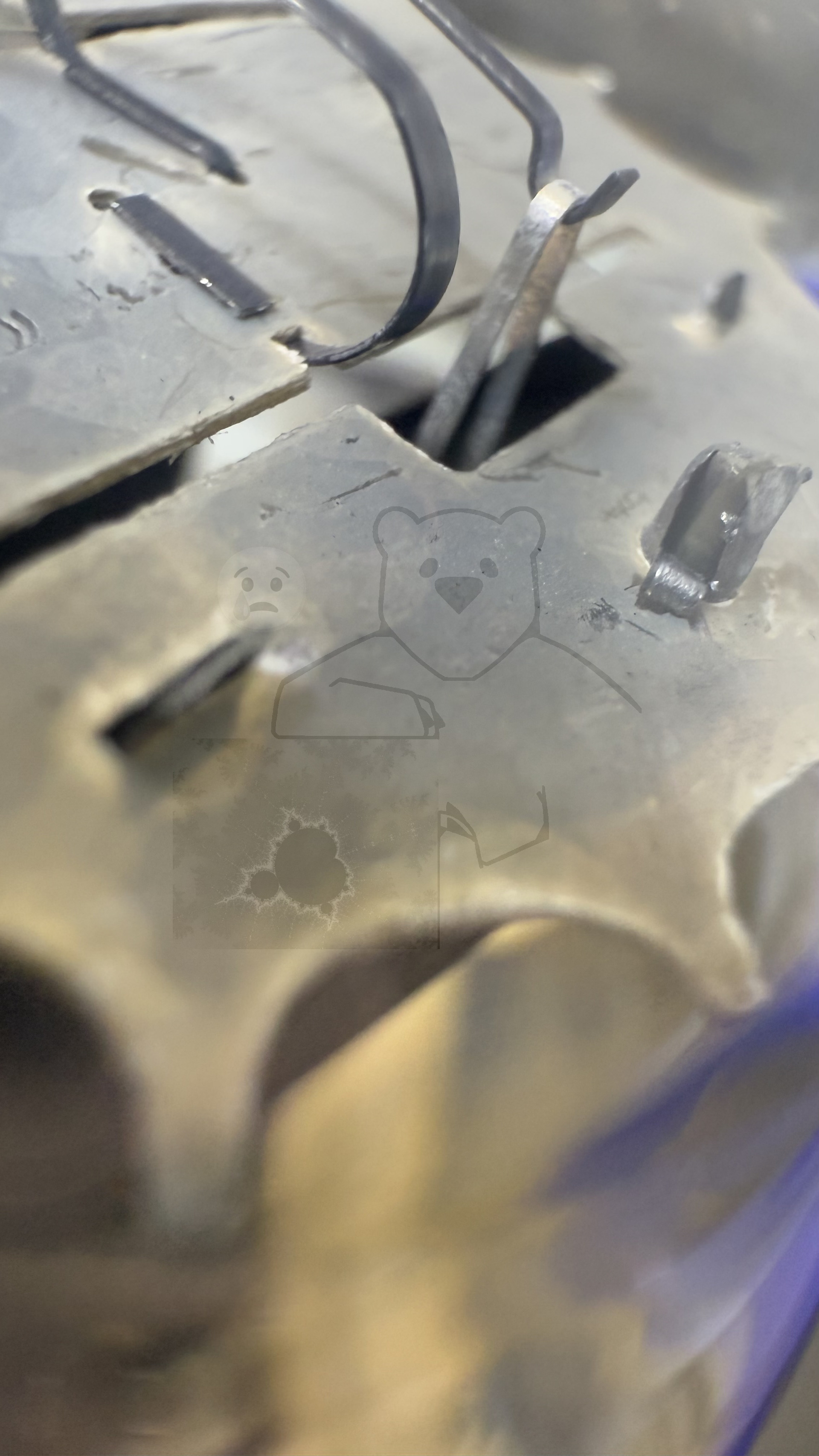

Daten und Bilder der Röhre: AU1

🔎 Beschreibung der Röhre: AU1 Inventarnummer: 07231

Name	→ AU1 📺 Mit Video
Vergleichsname	1817 G4004 G4400 → RGN4004 VG3630
Hersteller	→ Adzam
Heizspannung (Volt)	4
Heizstrom (Ampère)	4
Art der Heizung	Direkt

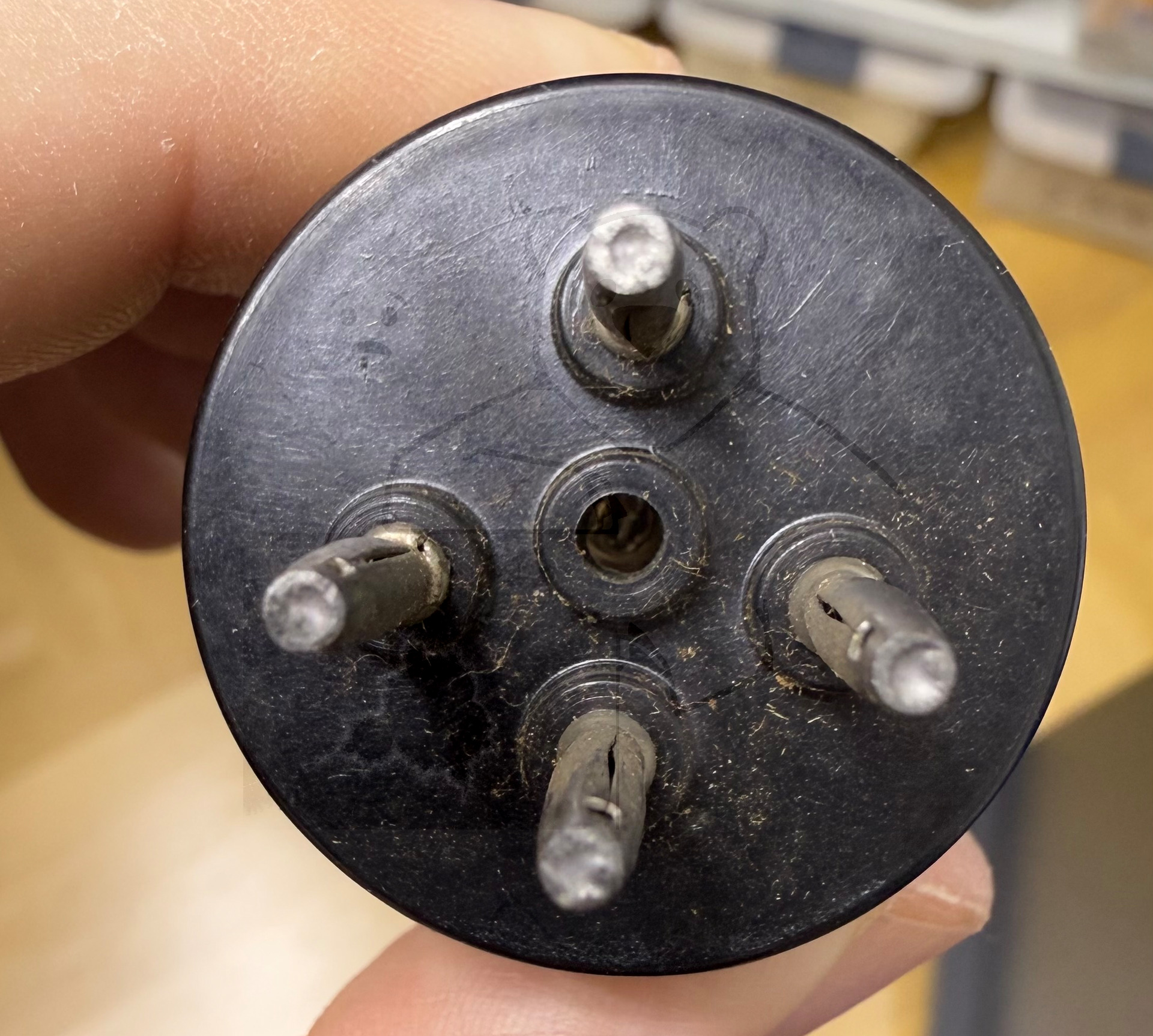

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode

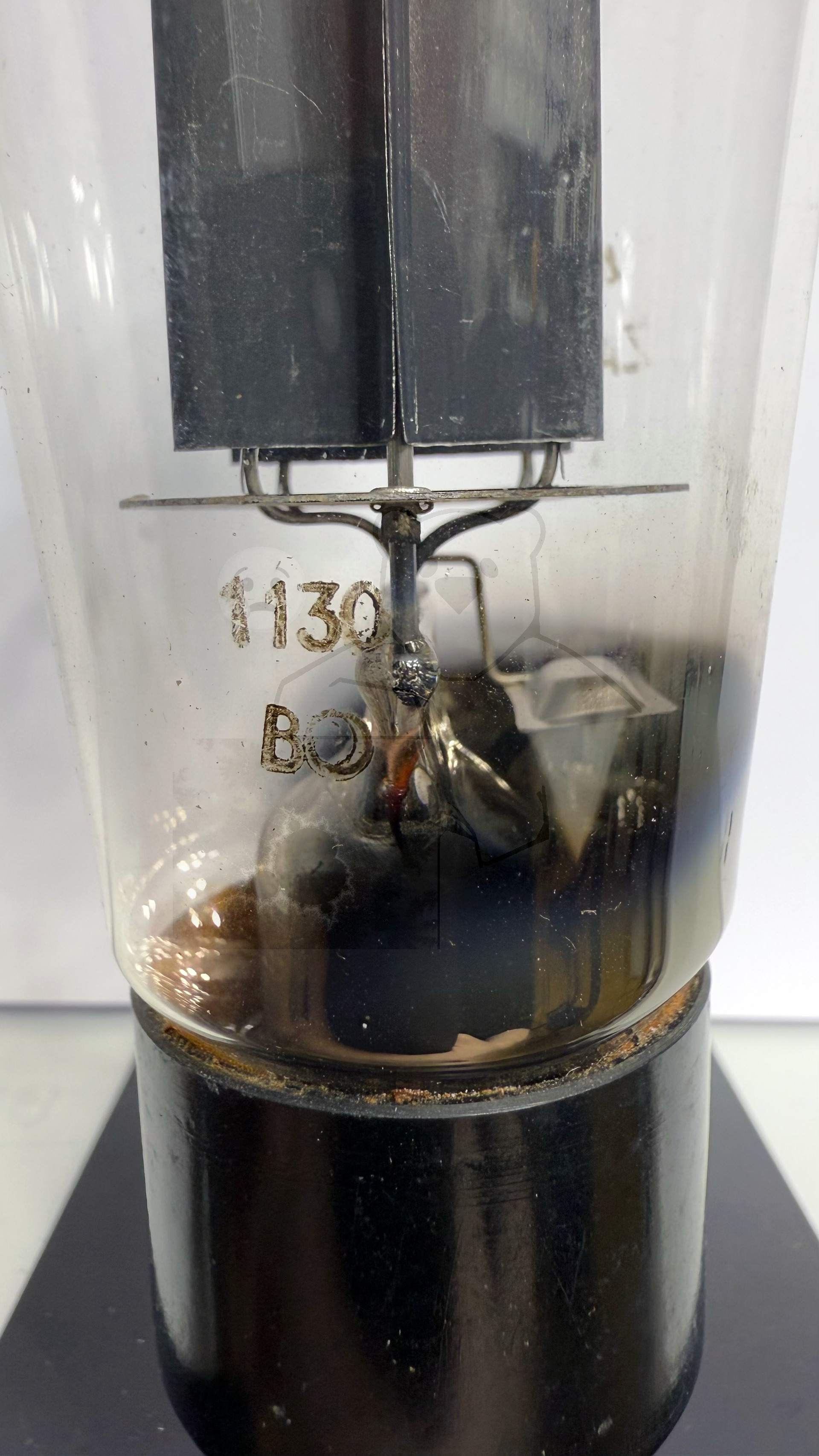

Serien Nummer	1130 BO

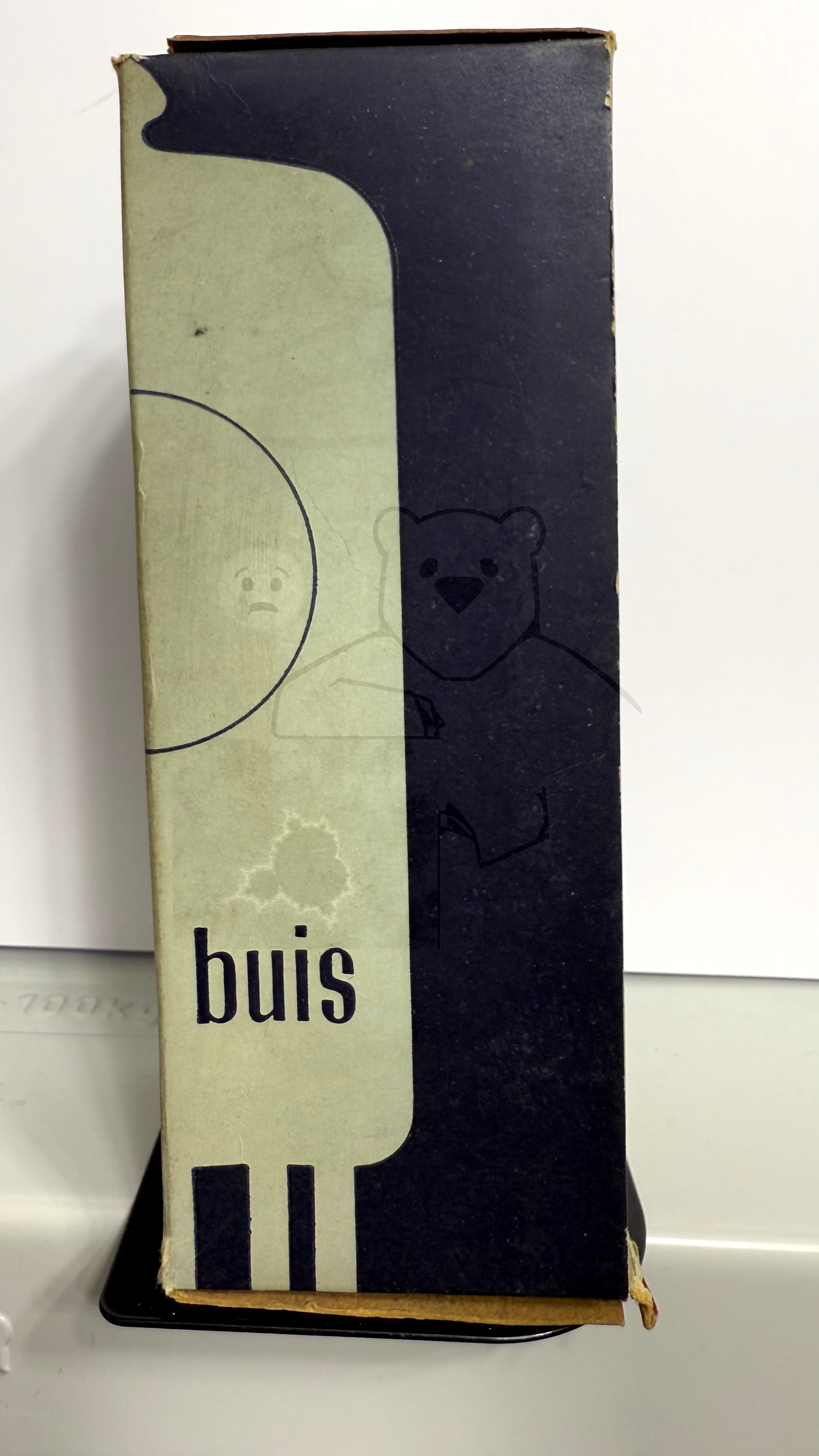

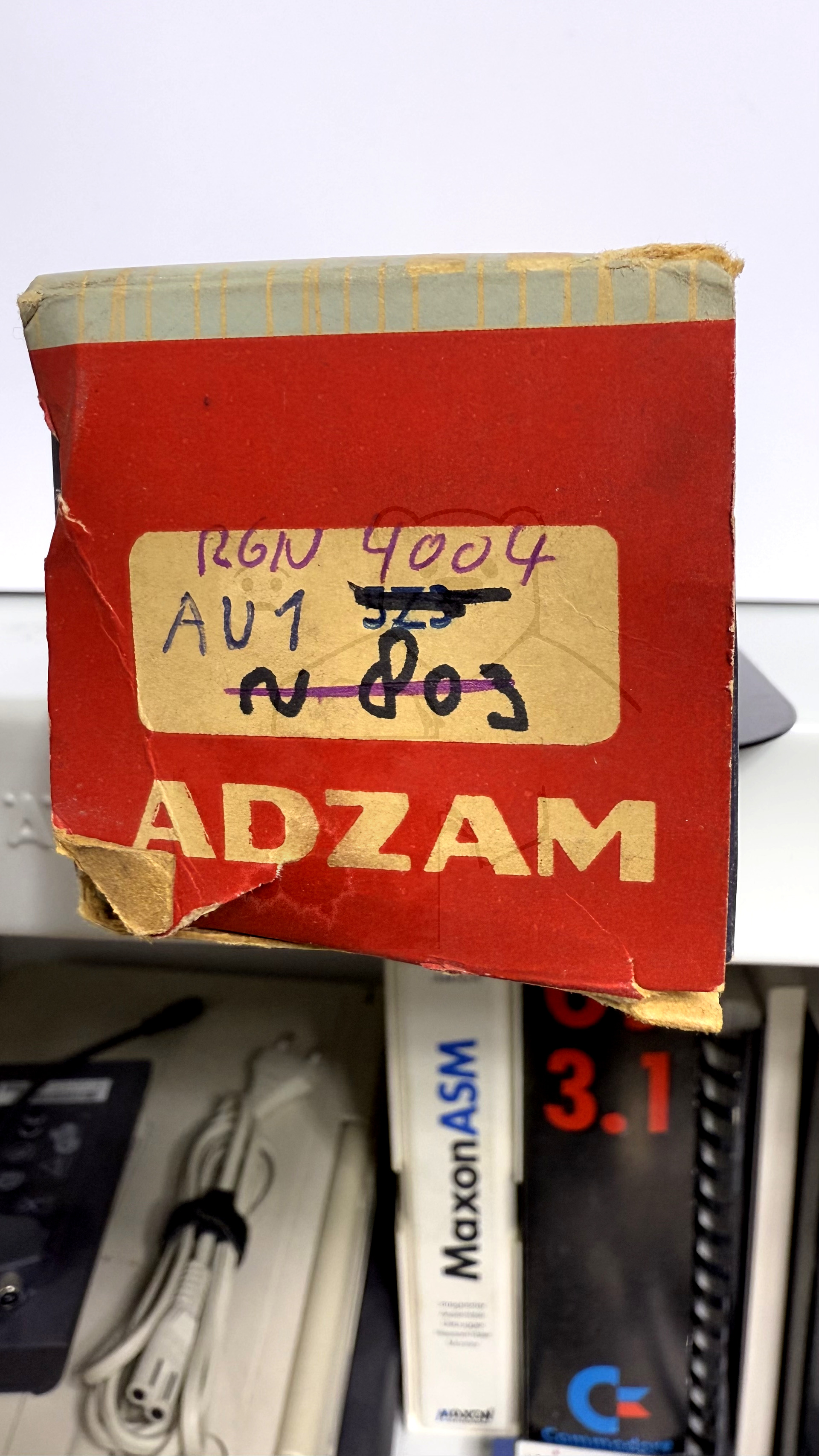

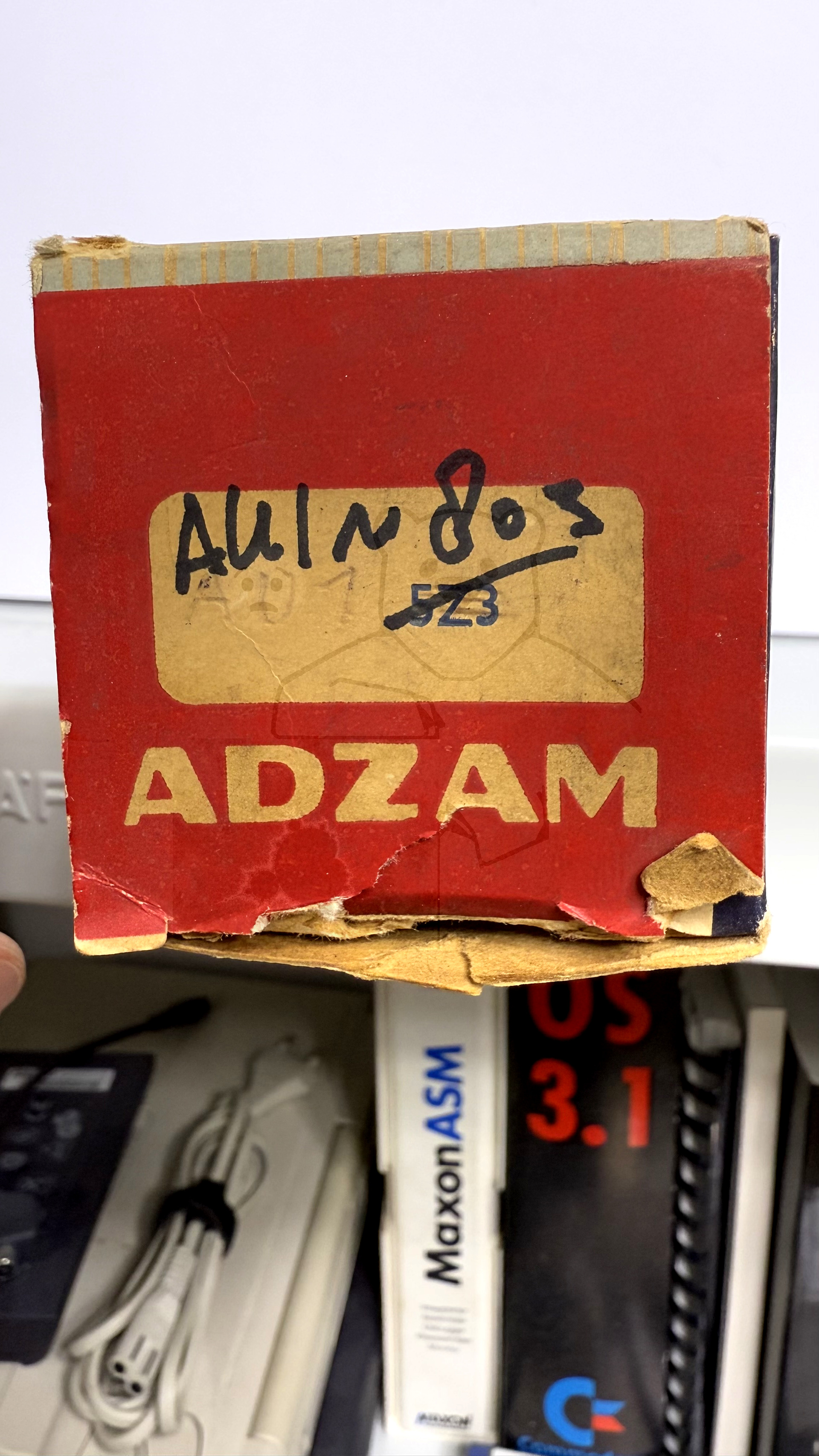

Verpackung	Originalverpackung, Falsche Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S116

🔎 Beschreibung der Systeme für die Röhre: AU1

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	4
Leuchtschirm	1, 3
Heizung
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der AU1

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 YouTube Video zu AU1

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/KyFKdToSkvc (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: AU1
Datenblatt 1817 Philips [www.tubedata.info].pdf (47 kB)
