đ Beschreibung der Röhre: E90F Inventarnummer: 07210
| Name | â E90F |
| Vergleichsname | 6661 â 6BH6 7693 |
| Hersteller | â Philips |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Originalverpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S125c |
đ Beschreibung der Systeme fĂŒr die Röhre: E90F
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 7 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der E90F
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: E90F
Datenblatt E90F Philips [www.tubedata.info].pdf (503 kB)
Datenblatt E90F Valvo.pdf (170 kB)
Pruefkarte E90F 6BH6 6AS6 RK26 6601 409A 5725 CV2522 CV2884 6486 CV4011 - Funke W19 Roehrenpruefer.pdf (168 kB)
Pruefkarte E90F 7693 - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: E90F

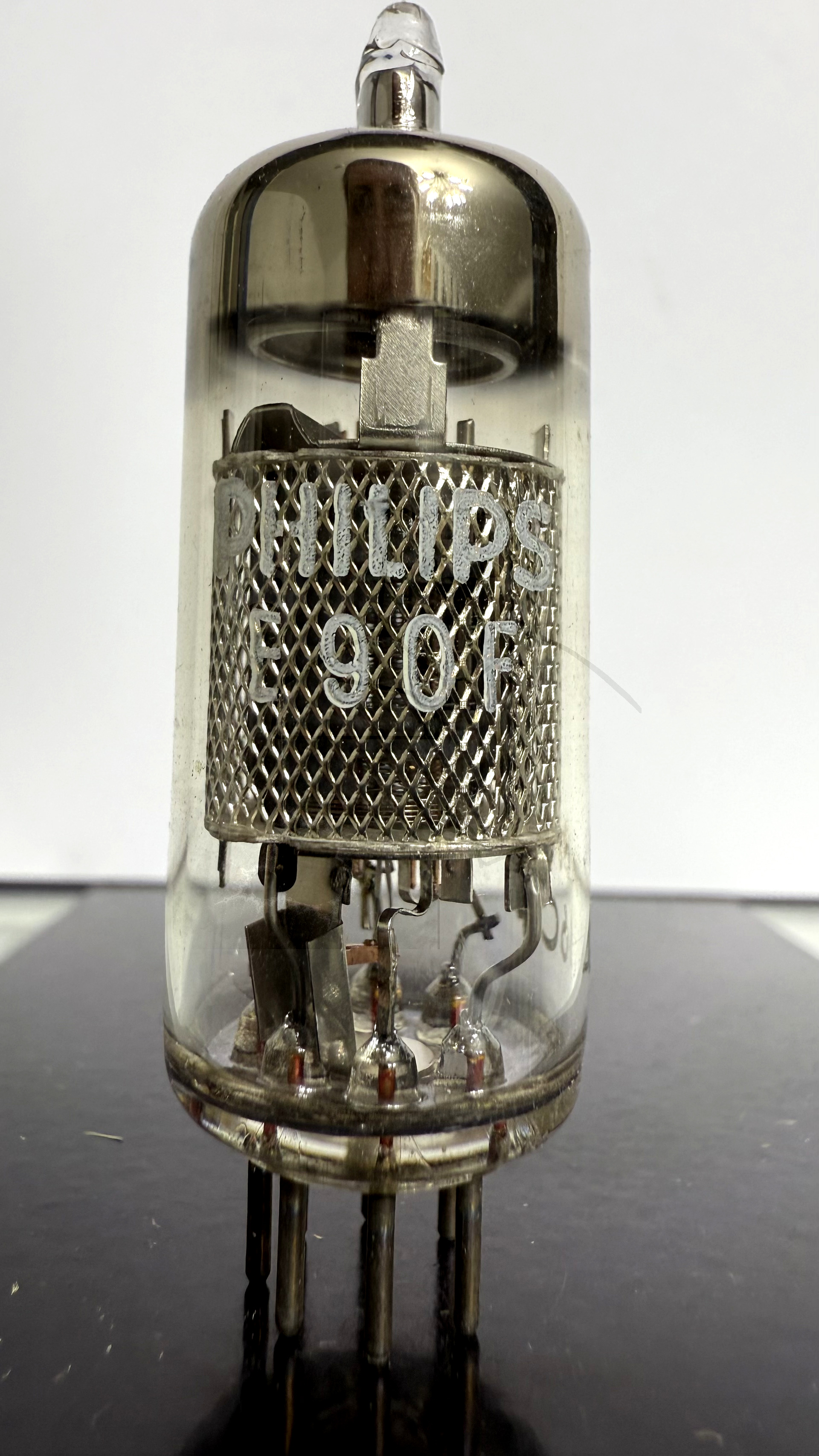

Röhre E90F #7210 Bild 1

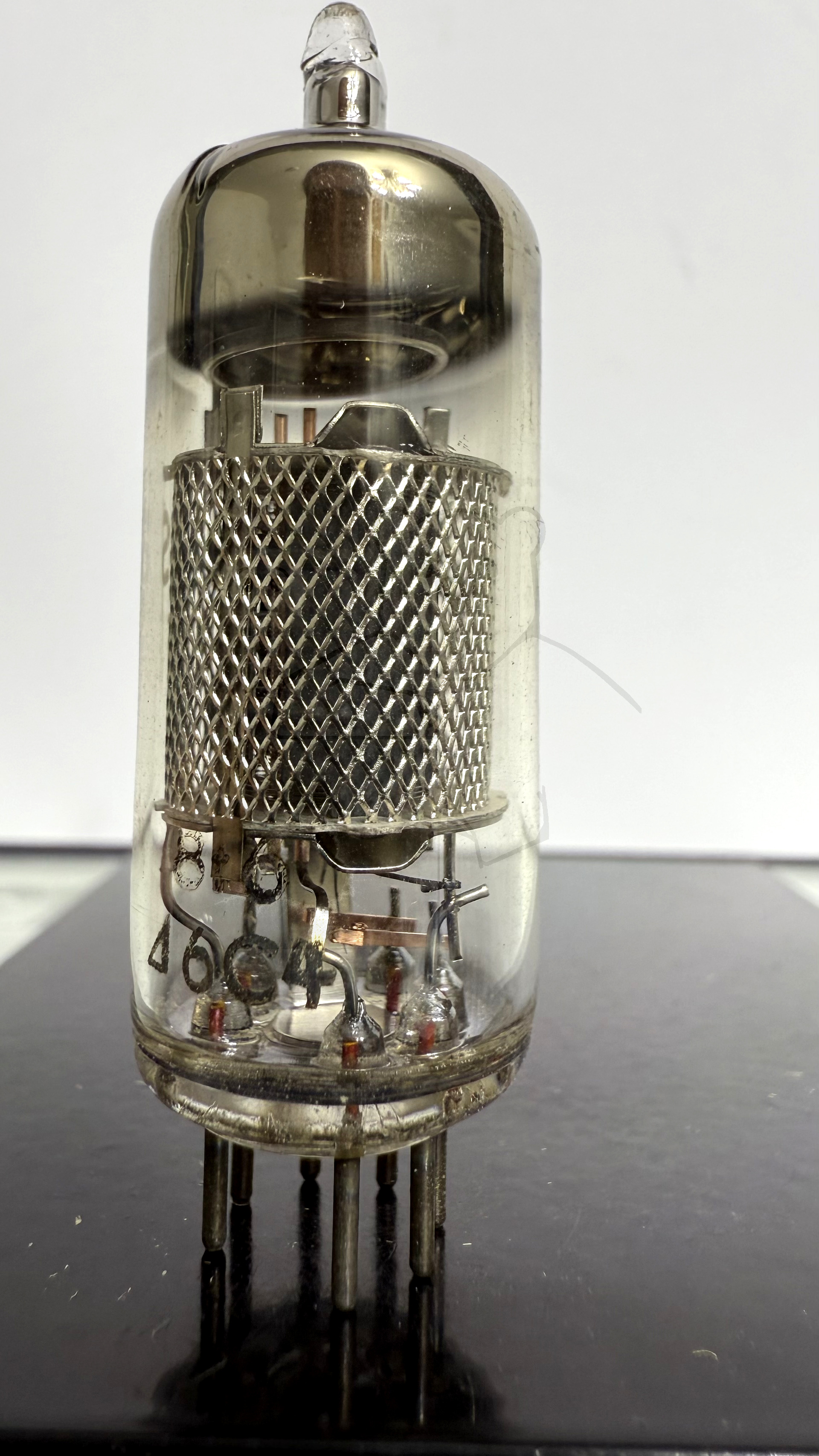

Röhre E90F #7210 Bild 2

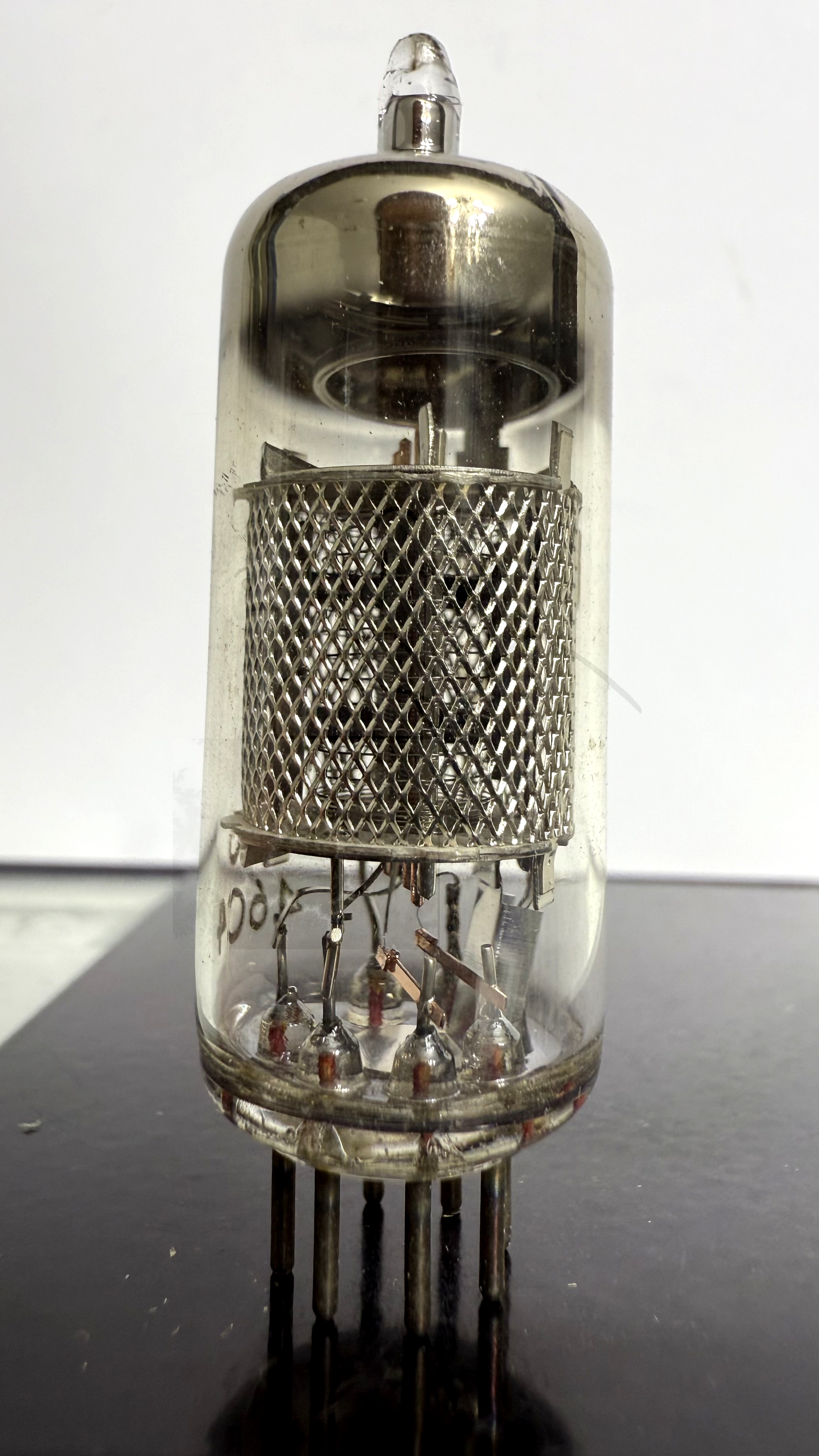

Röhre E90F #7210 Bild 3

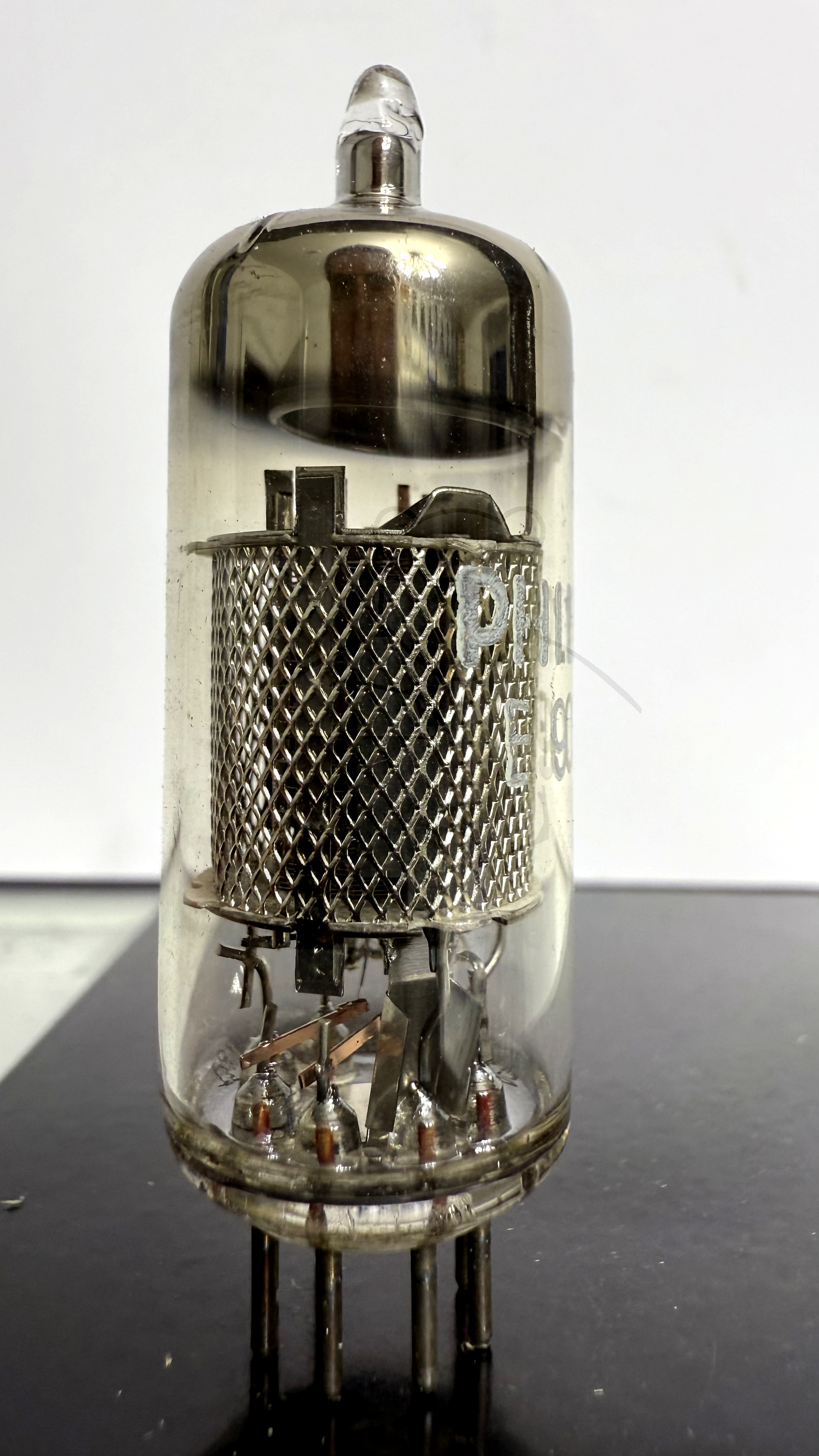

Röhre E90F #7210 Bild 4

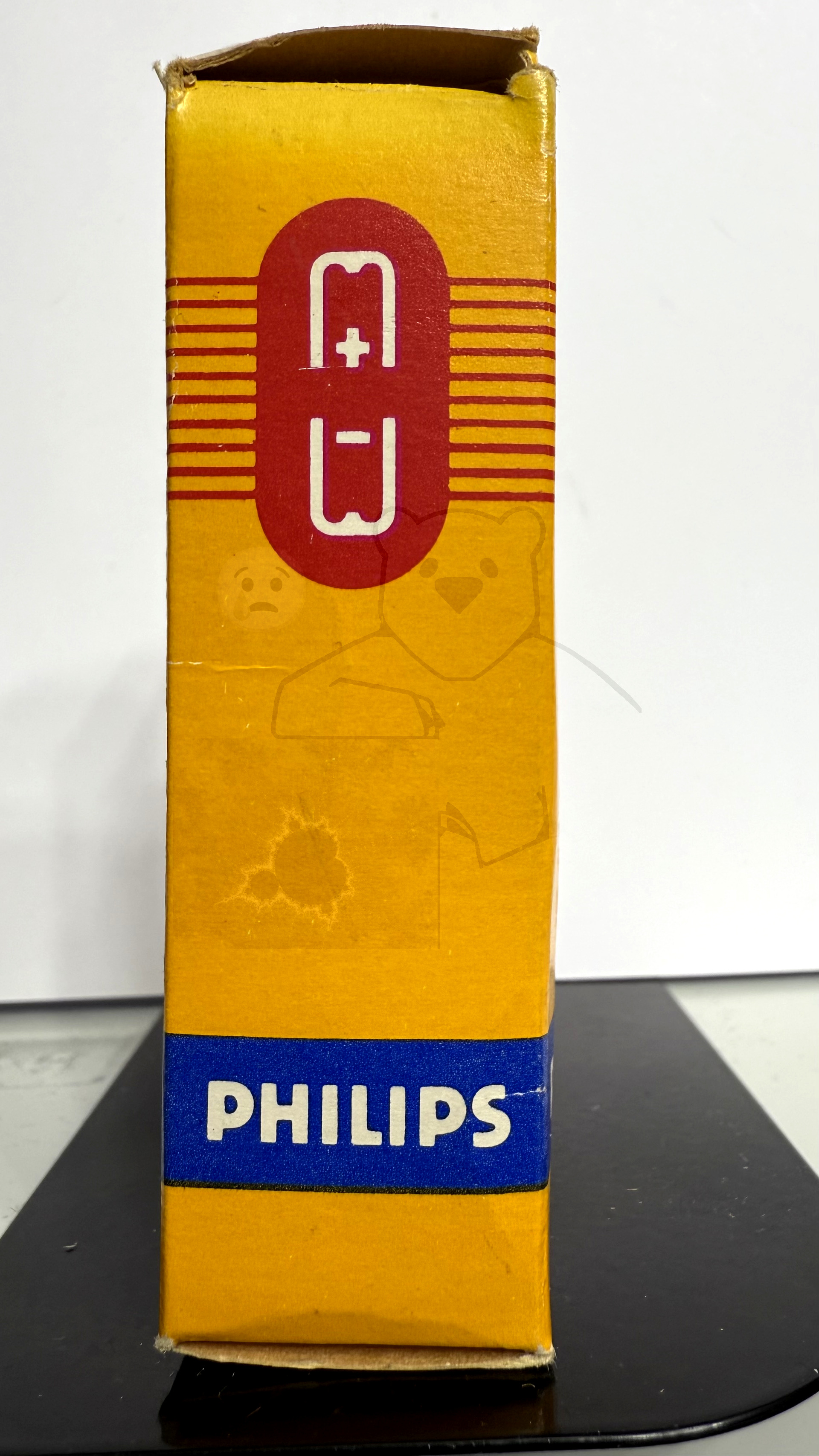

Röhre E90F #7210 Verpackung Bild 1

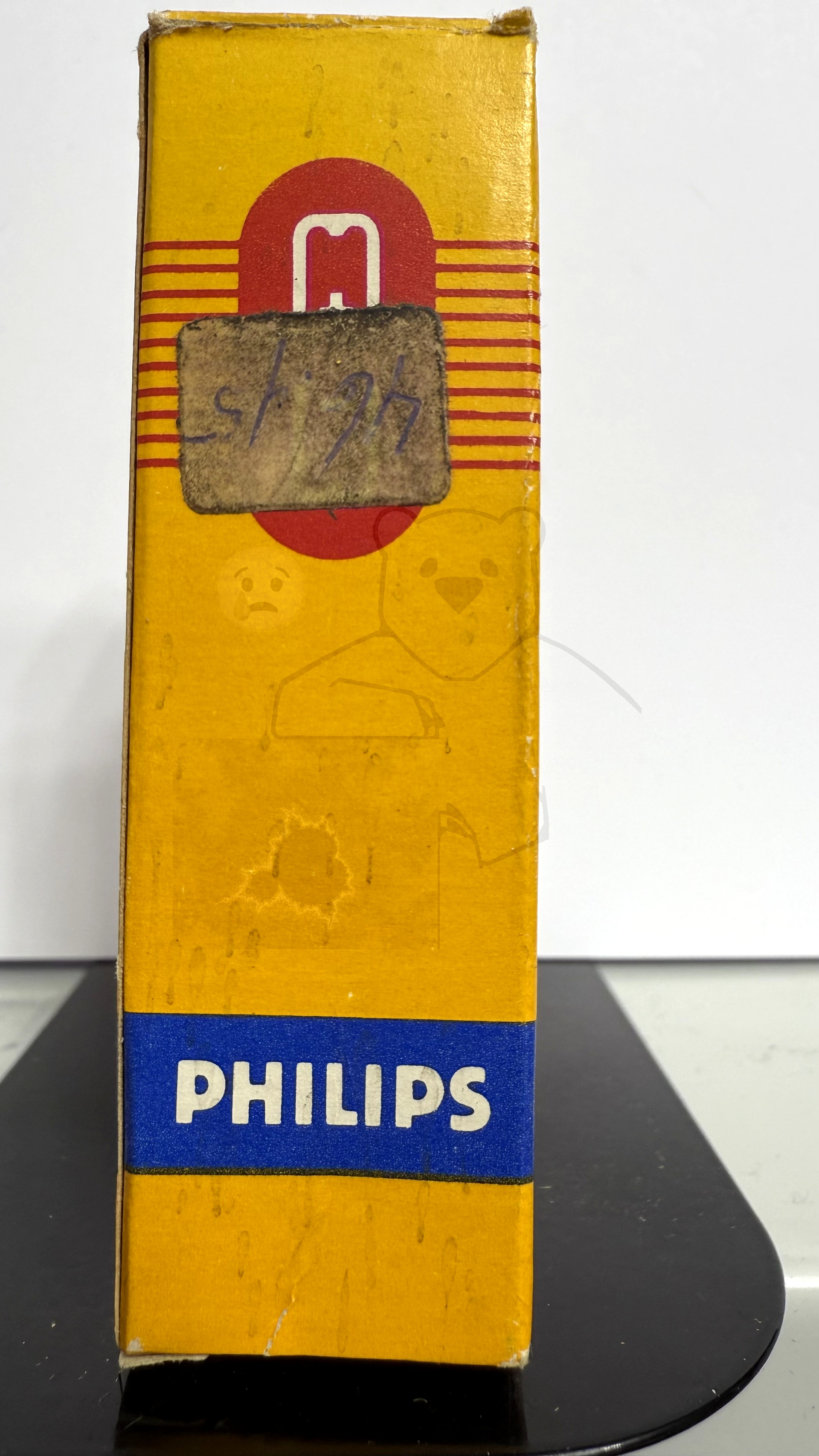

Röhre E90F #7210 Verpackung Bild 2

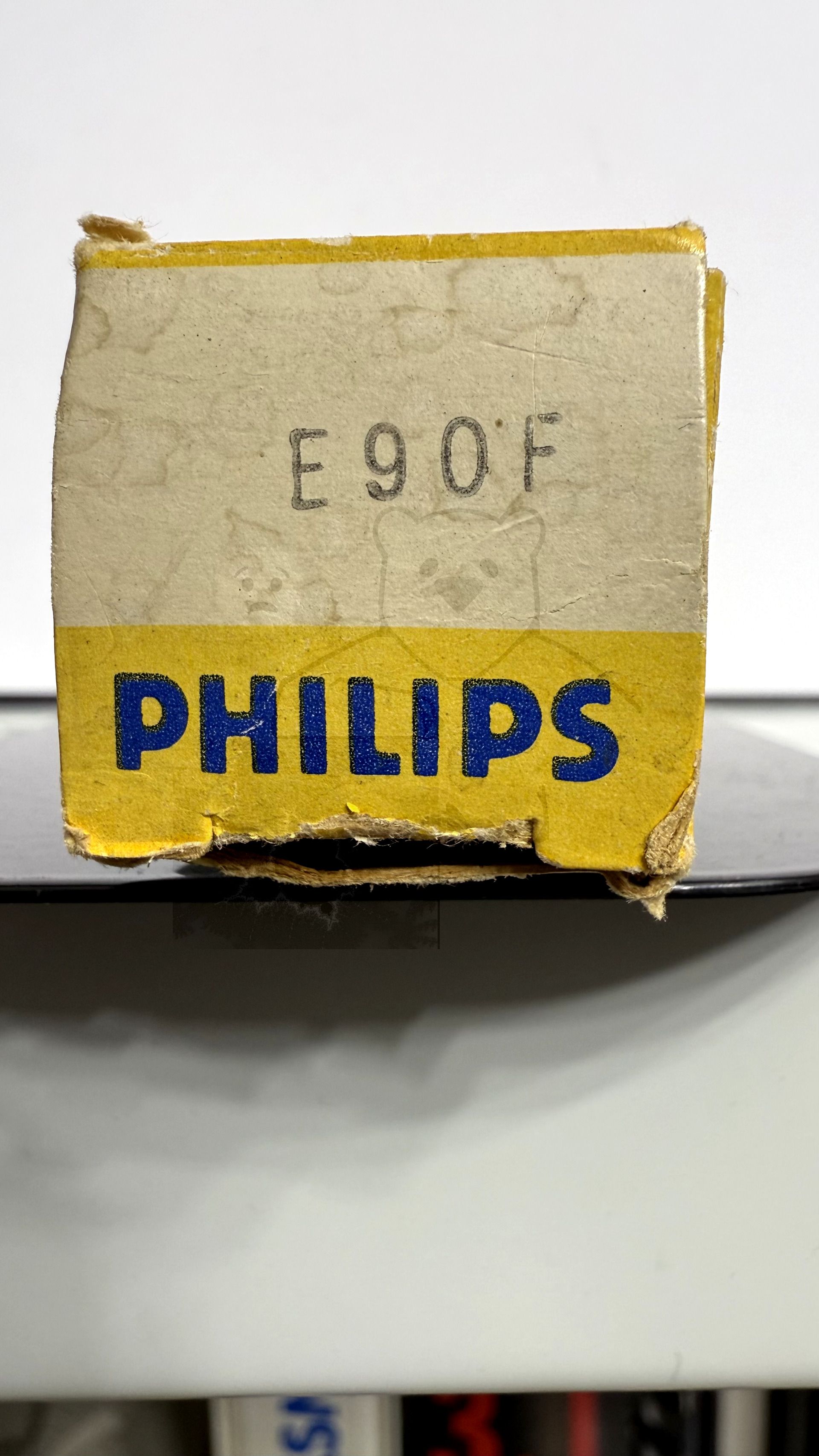

Röhre E90F #7210 Verpackung Bild 3
