Daten und Bilder der Röhre: ECL80

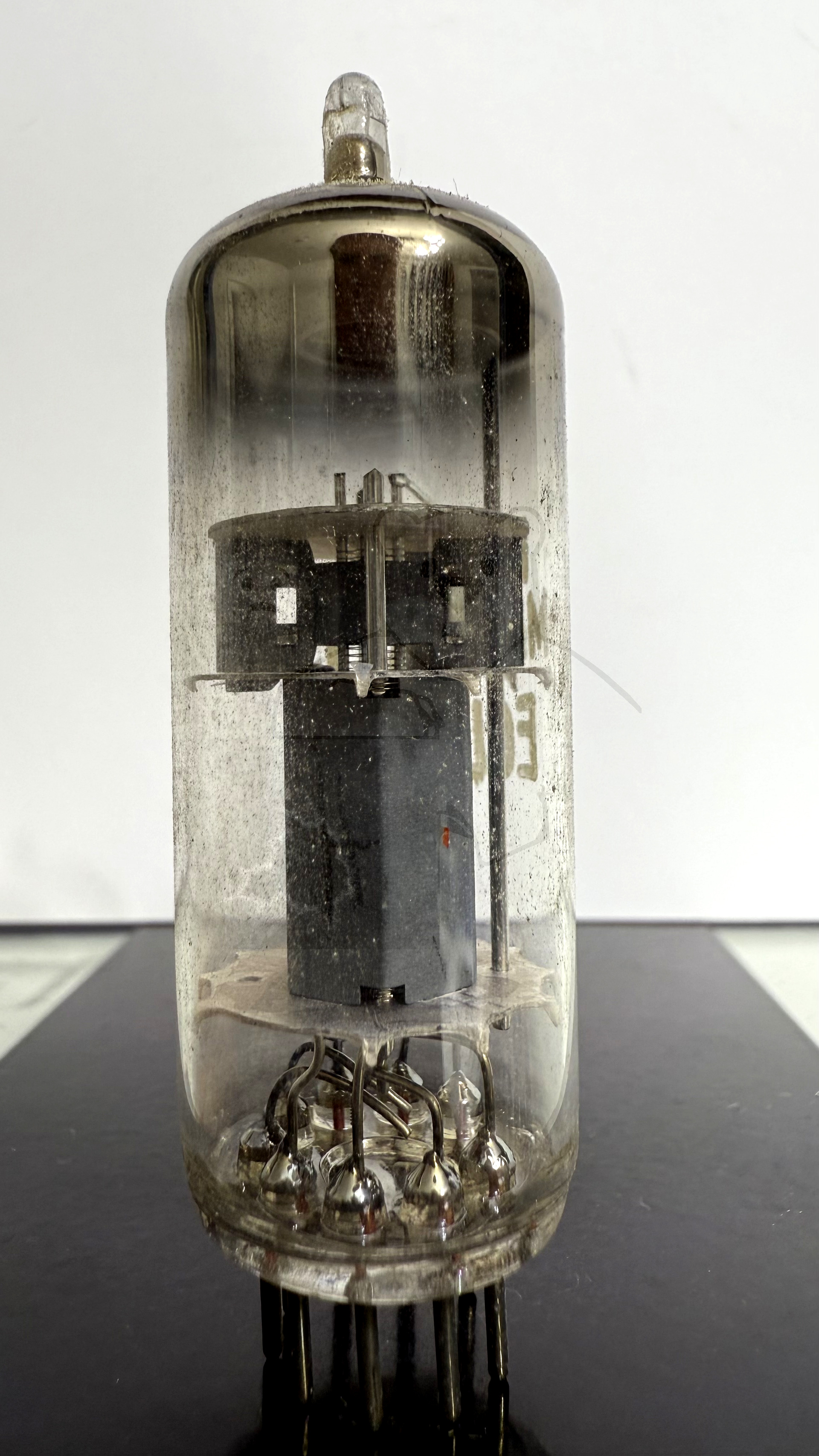

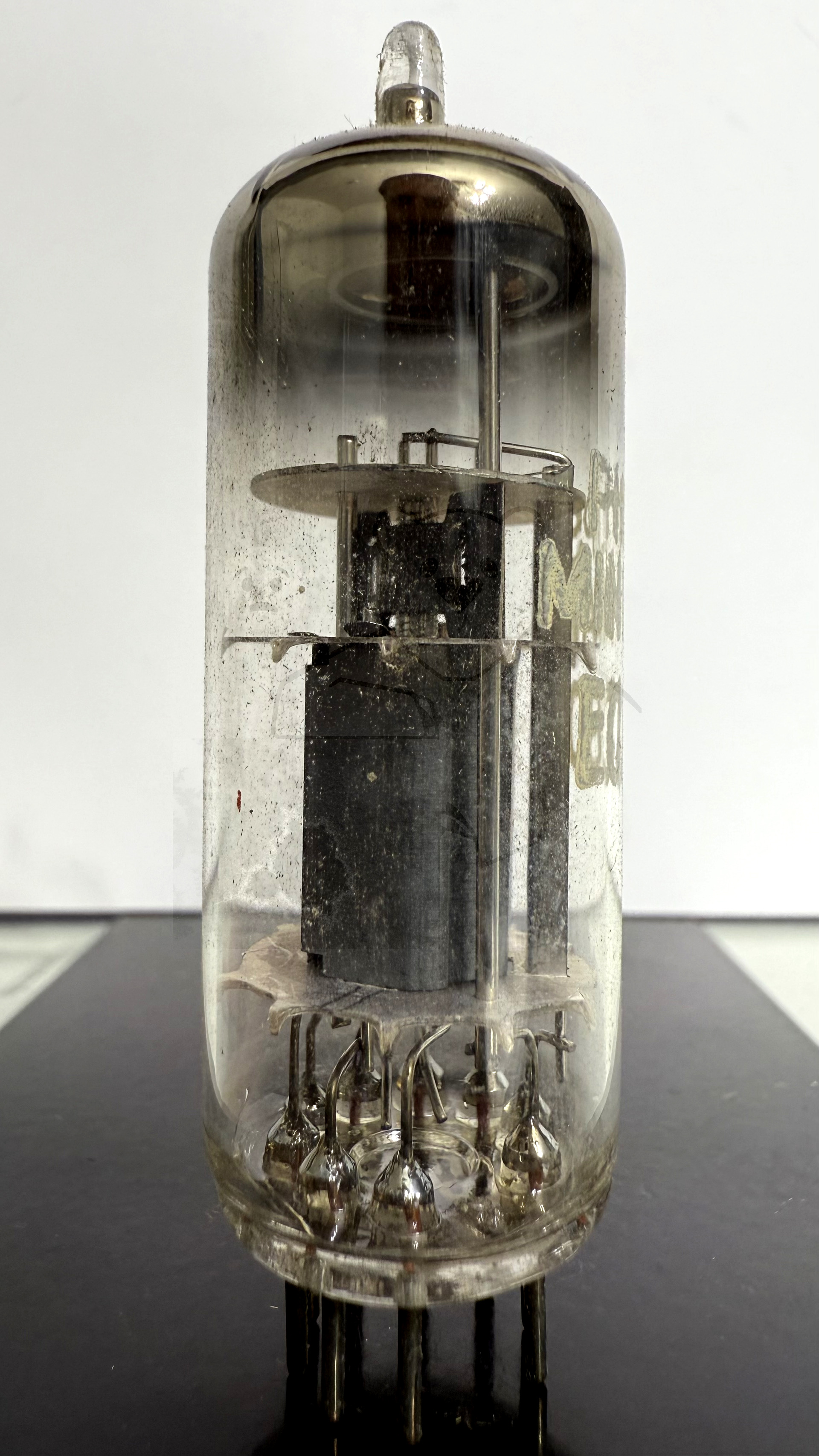

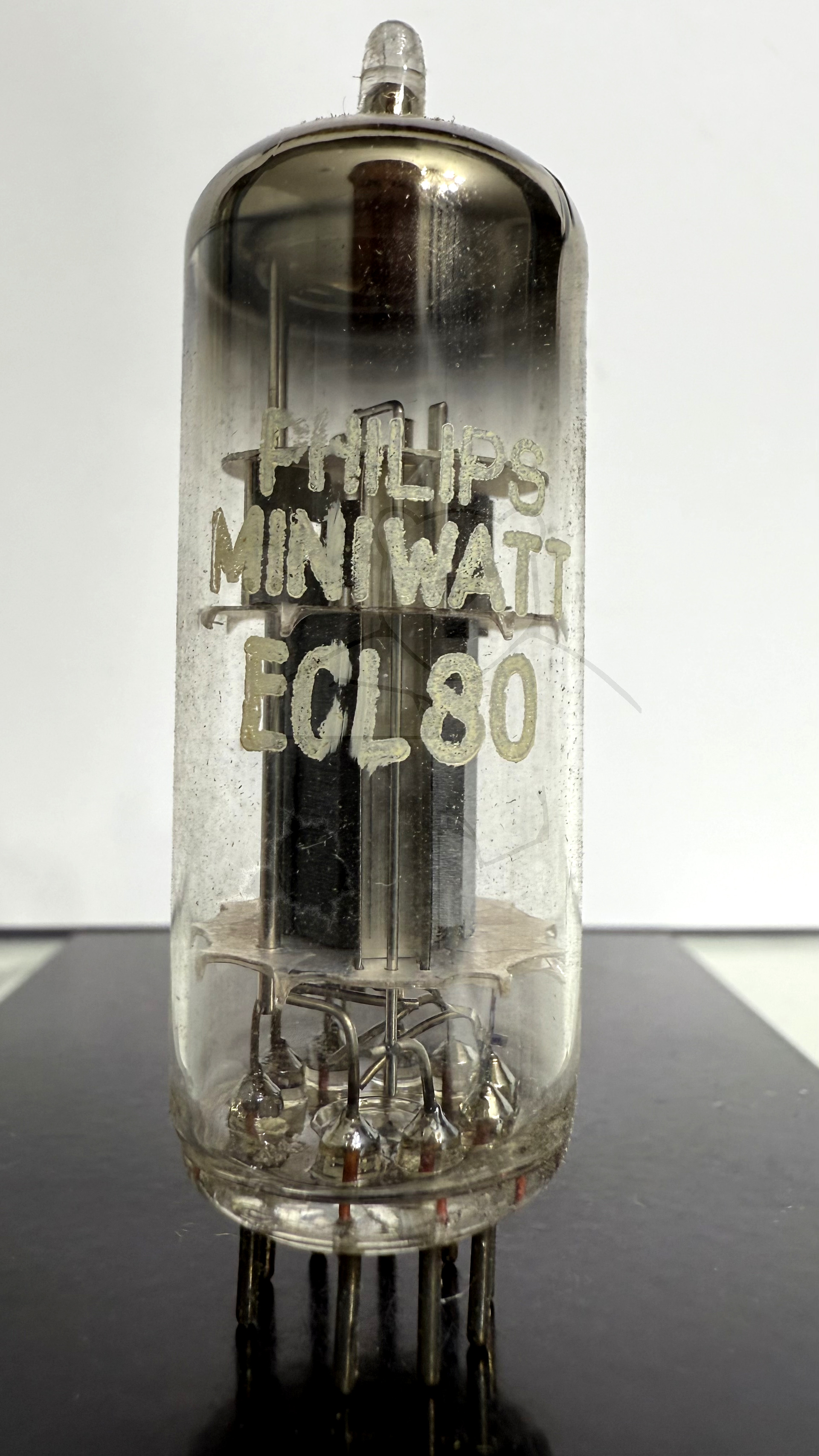

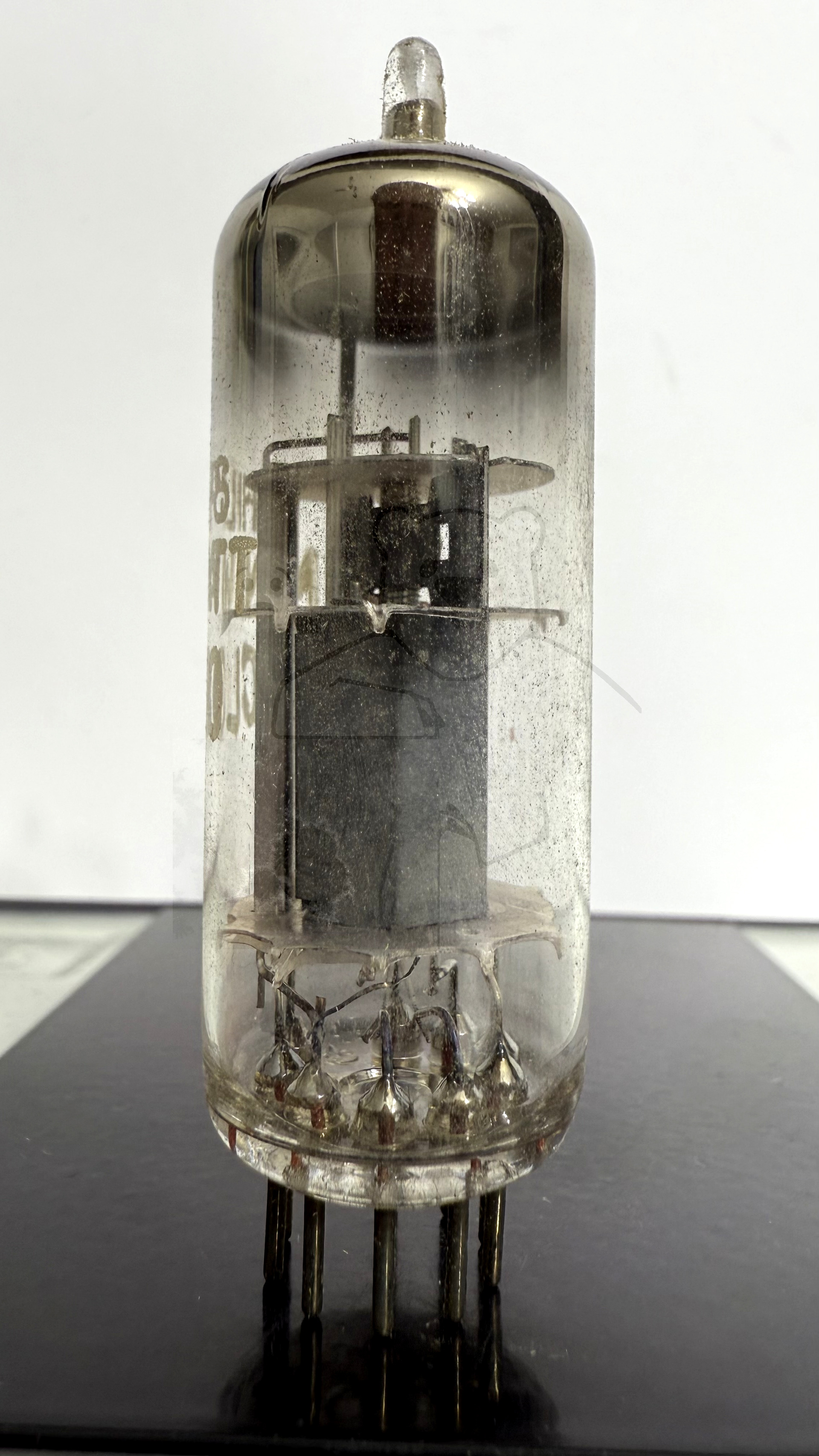

🔎 Beschreibung der Röhre: ECL80 Inventarnummer: 07025

Name	→ ECL80
Vergleichsname	6AB8
Hersteller	→ Miniwatt Dario
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S123c

🔎 Beschreibung der Systeme für die Röhre: ECL80

	System 1	System 2
Kathode	3	3
Gitter 1	2	9
Gitter 2		8
Gitter 3		7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	3	3
Funktion	→ Oszillator	→ Vertikalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ECL80

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ECL80
Datenblatt ECL80 Brimar [www.tubedata.info].pdf (127 kB)
Datenblatt ECL80 La Radiotechnique [www.tubedata.info].pdf (165 kB)
Datenblatt ECL80 Mazda Belvu [www.tubedata.info].pdf (673 kB)
Datenblatt ECL80 Philips [www.tubedata.info].pdf (681 kB)
Datenblatt ECL80 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (7624 kB)
Pruefkarte ECL80 6AB8 - Karte 1 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte ECL80 6AB8 - Karte 2 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte ECL80 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (196 kB)
Pruefkarte ECL80 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
