🔎 Beschreibung der Röhre: EZ150 Inventarnummer: 06929
| Name | → EZ150 📺 Mit Video |
| Vergleichsname | |
| Hersteller | → Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Stahlroehre, 10pol. → Liste aller Röhren mit: Stahlroehre, 10pol. |
| Informationen Röhrentyp | |
| Informationen | Schmale Kolbenausführung |
| Kenn Nummer | 501 |
| Ätz- Produktionscode | |
| Serien Nummer | U.nc.01 |
| Verpackung | |
| Getestet | Mit Neuberger370 geprüft, 80mA auf beiden Systemen |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | L19 |
🔎 Beschreibung der Systeme für die Röhre: EZ150
| System 1 | System 2 | |
| Kathode | 1 | 9 |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | ||
| Funktion | → Gleichrichter, Einweg, Hochvakuum |
→ Gleichrichter, Einweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EZ150
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu EZ150
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/DMfU1EaiLOA (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: EZ150
Datenblatt EZ150 Telefunken [www.tubedata.info].pdf (131 kB)
Pruefkarte EZ150 - Funke W19 Roehrenpruefer.pdf (138 kB)
Pruefkarte EZ150 - Neuberger RPM370 Roehrenmessgeraet.pdf (239 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EZ150
%20In%20Betrieb%20Bild%201.jpg)

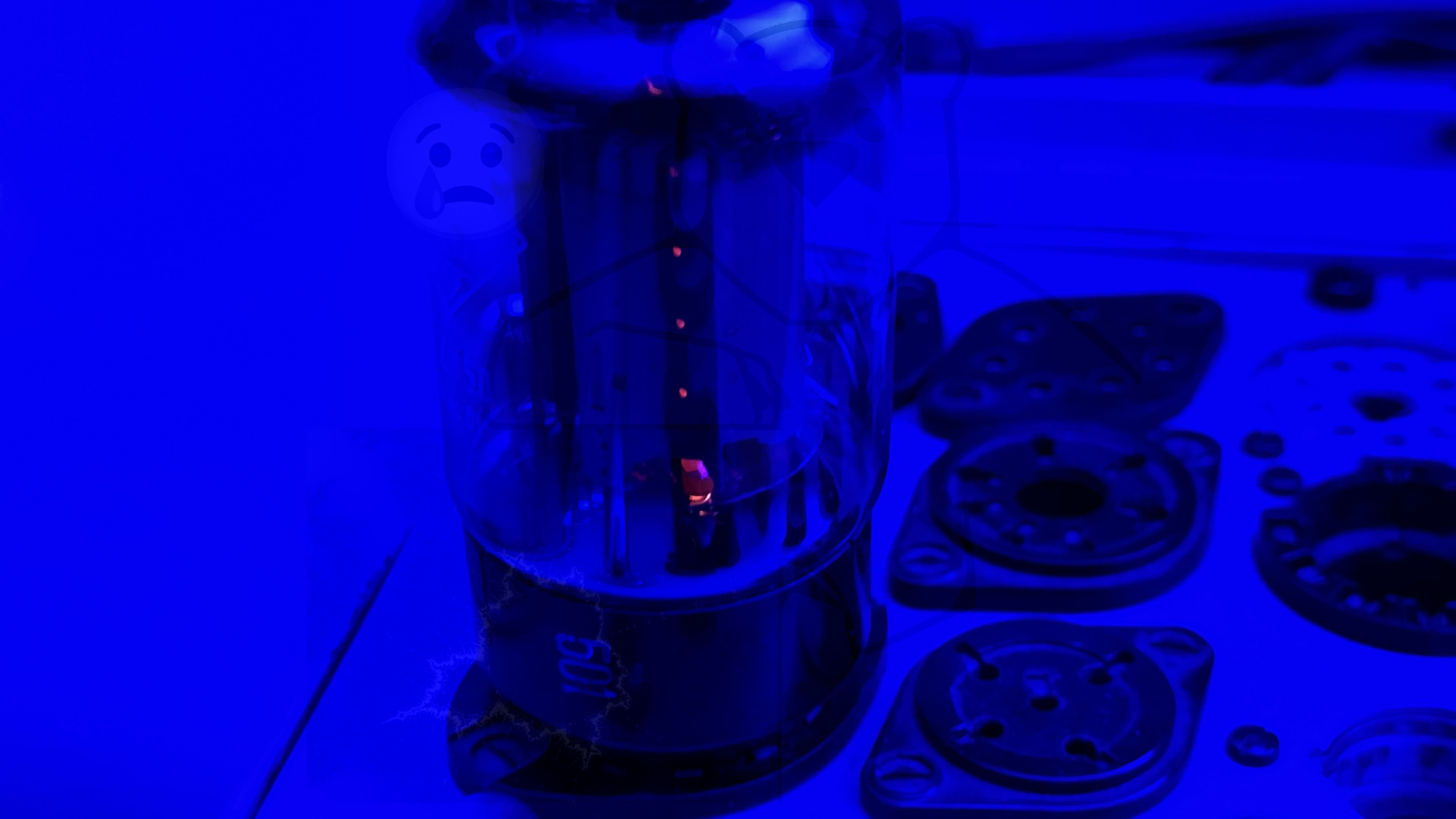

Röhre EZ150 #6929 (Schmale Kolbenausführung) In Betrieb Bild 1
%20Bild%201.jpg)

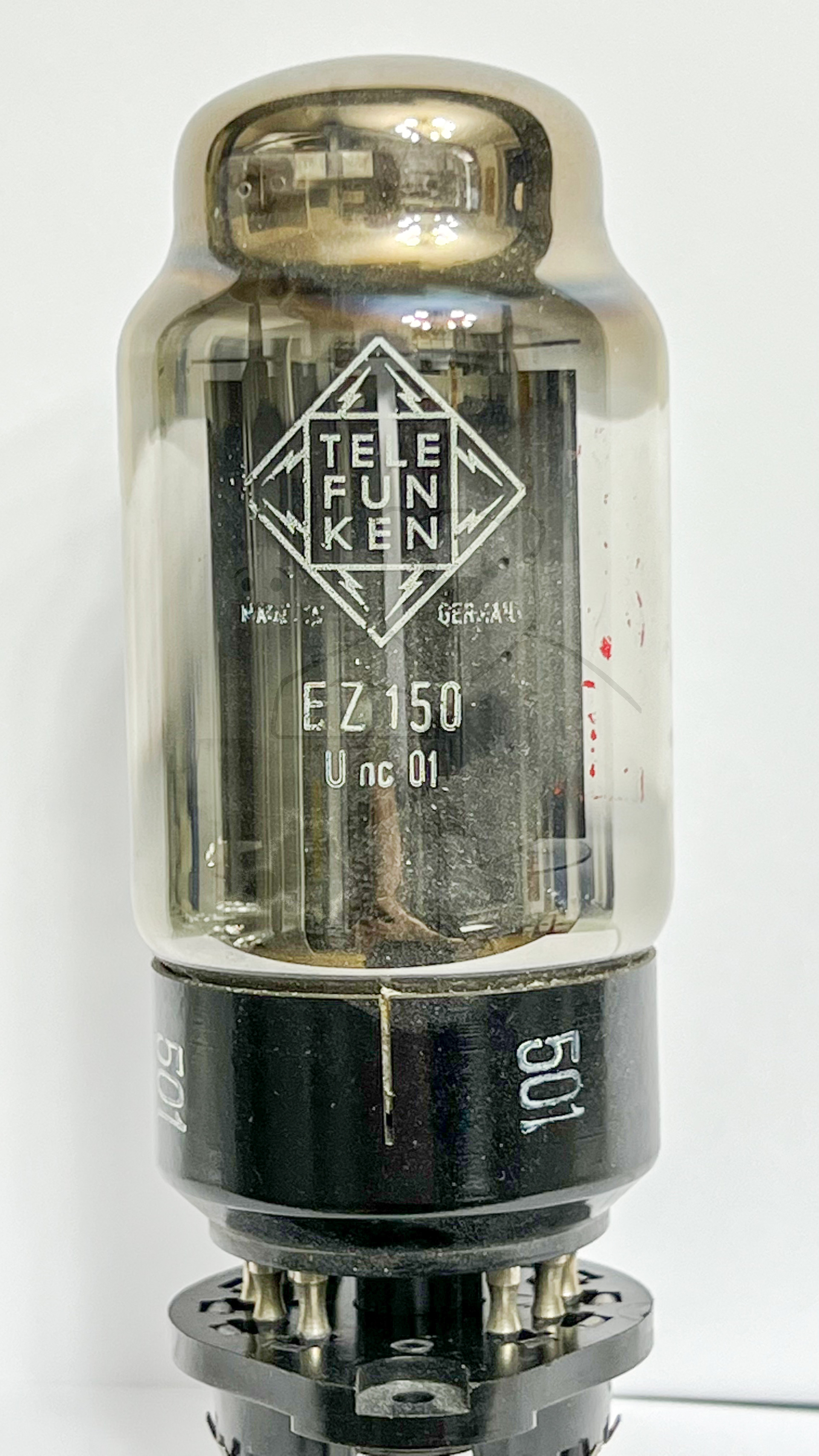

Röhre EZ150 #6929 (Schmale Kolbenausführung) Bild 1
%20Bild%202.jpg)

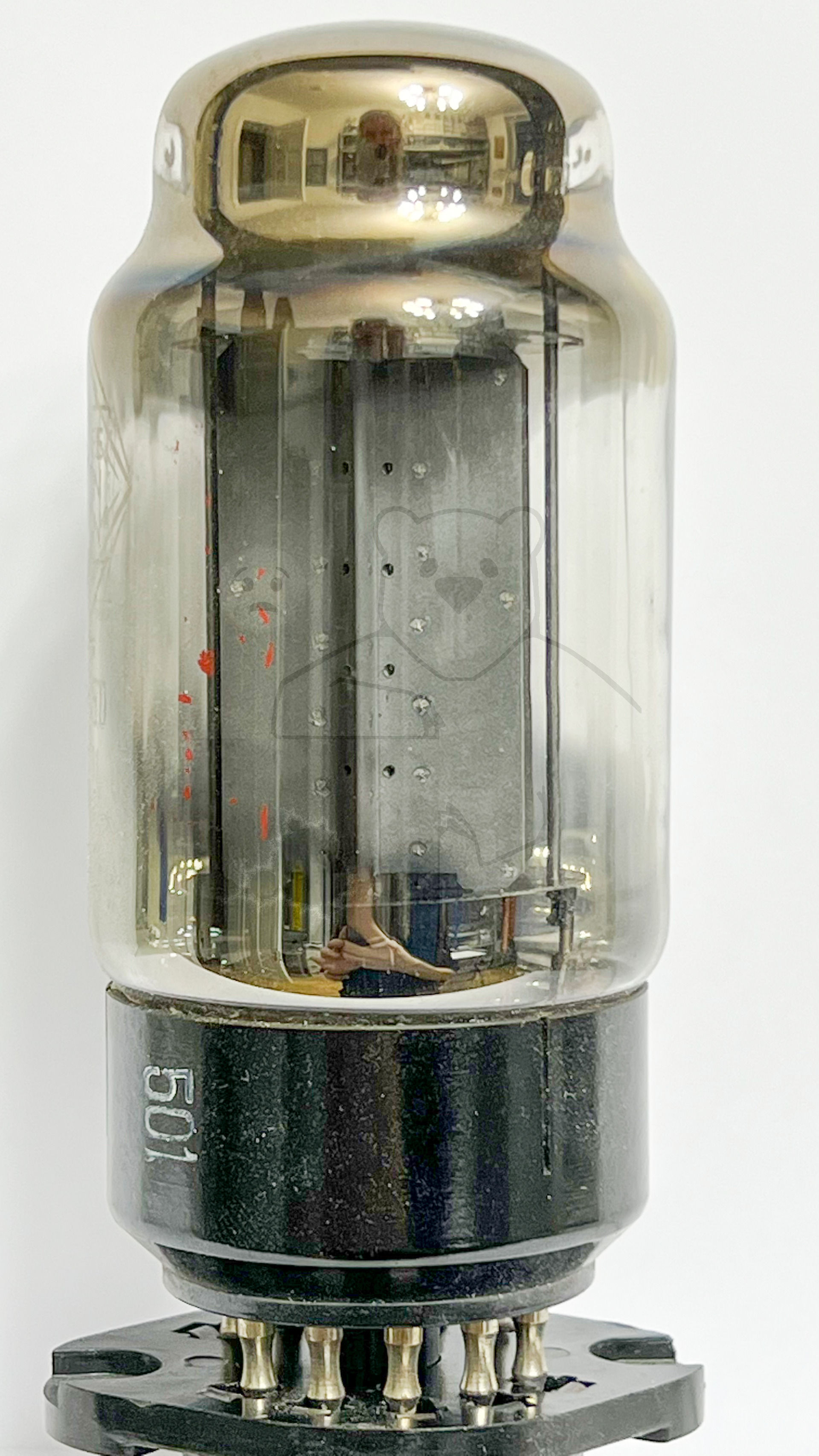

Röhre EZ150 #6929 (Schmale Kolbenausführung) Bild 2
%20Bild%203.jpg)

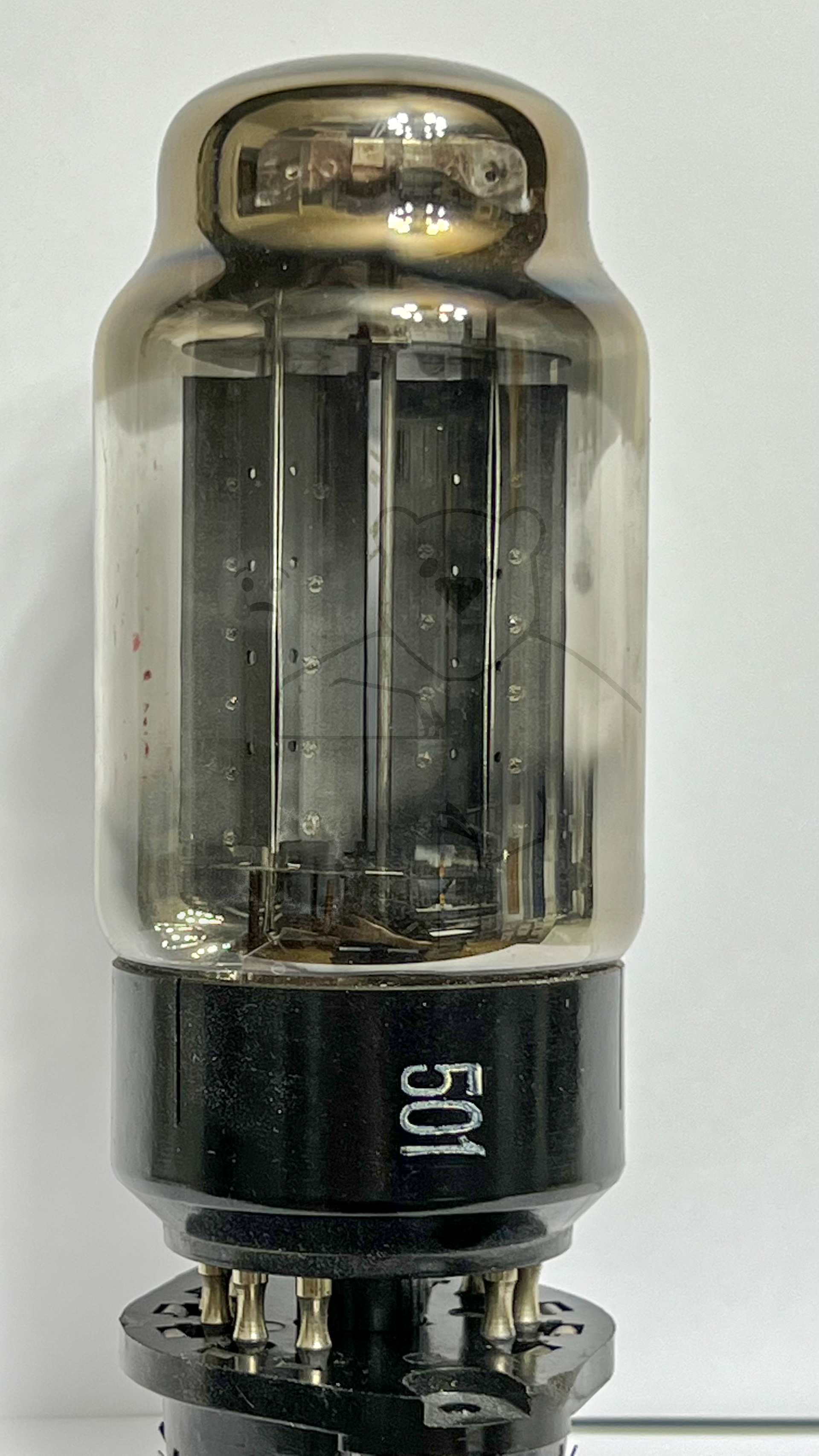

Röhre EZ150 #6929 (Schmale Kolbenausführung) Bild 3
