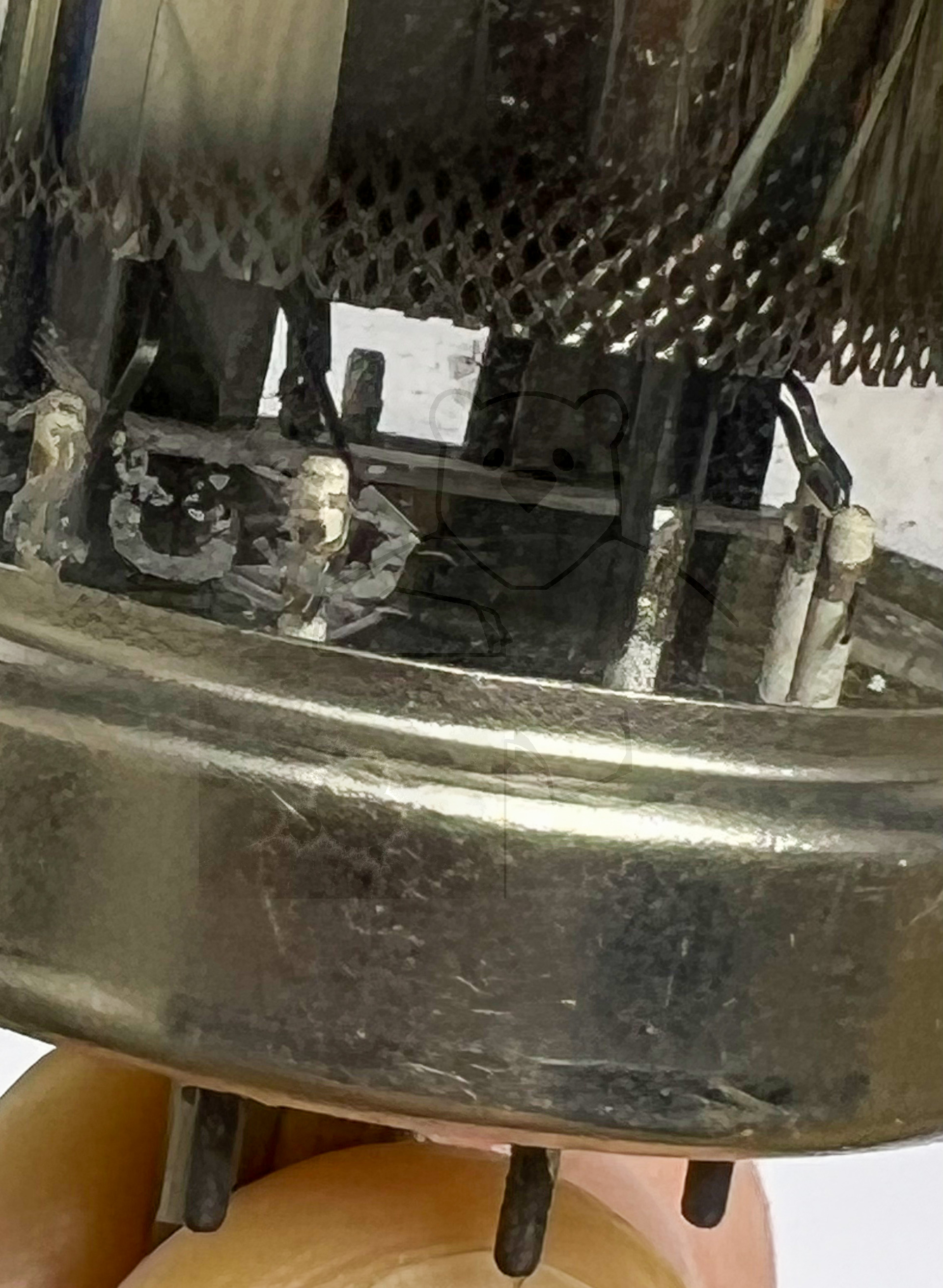

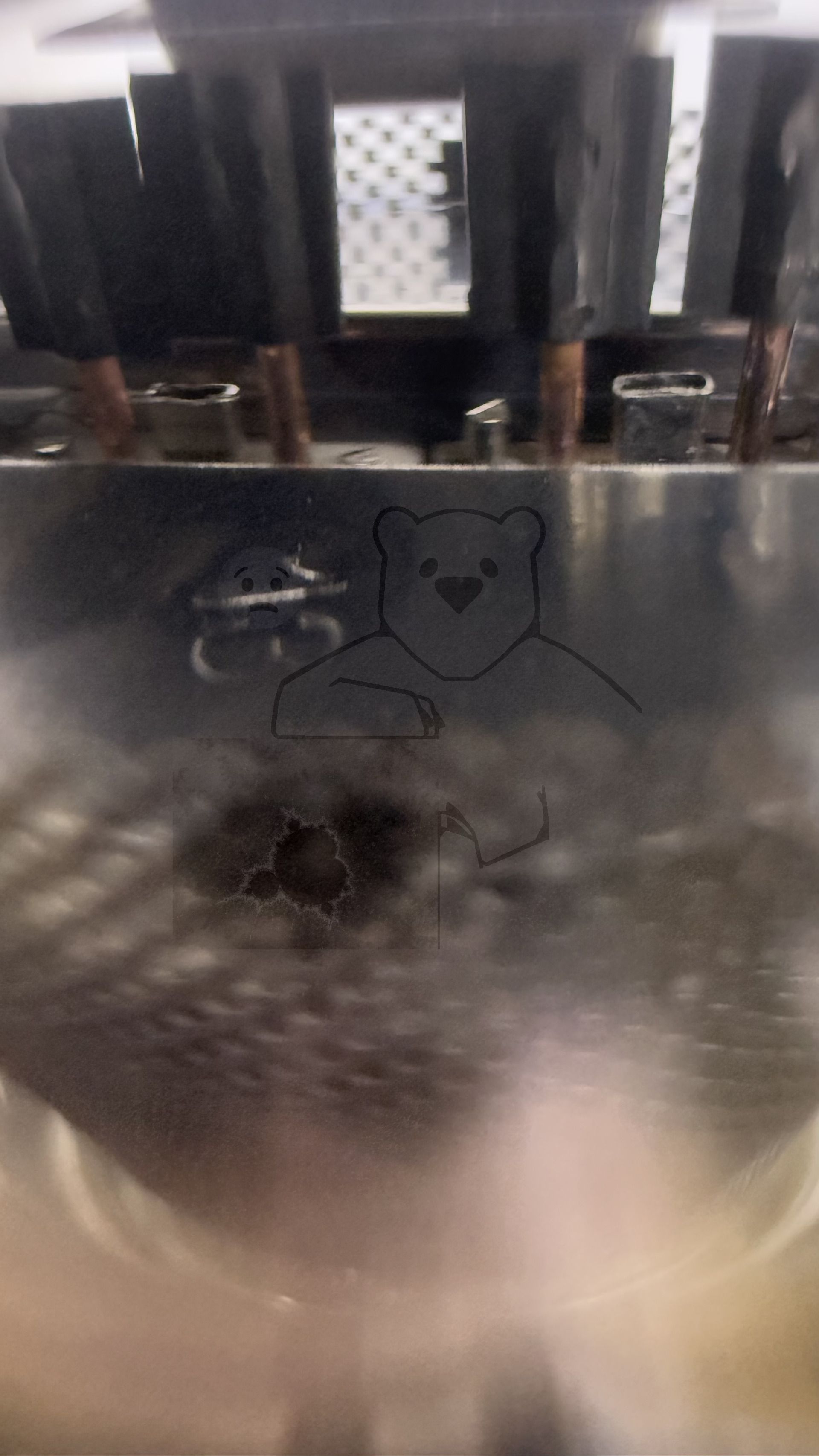

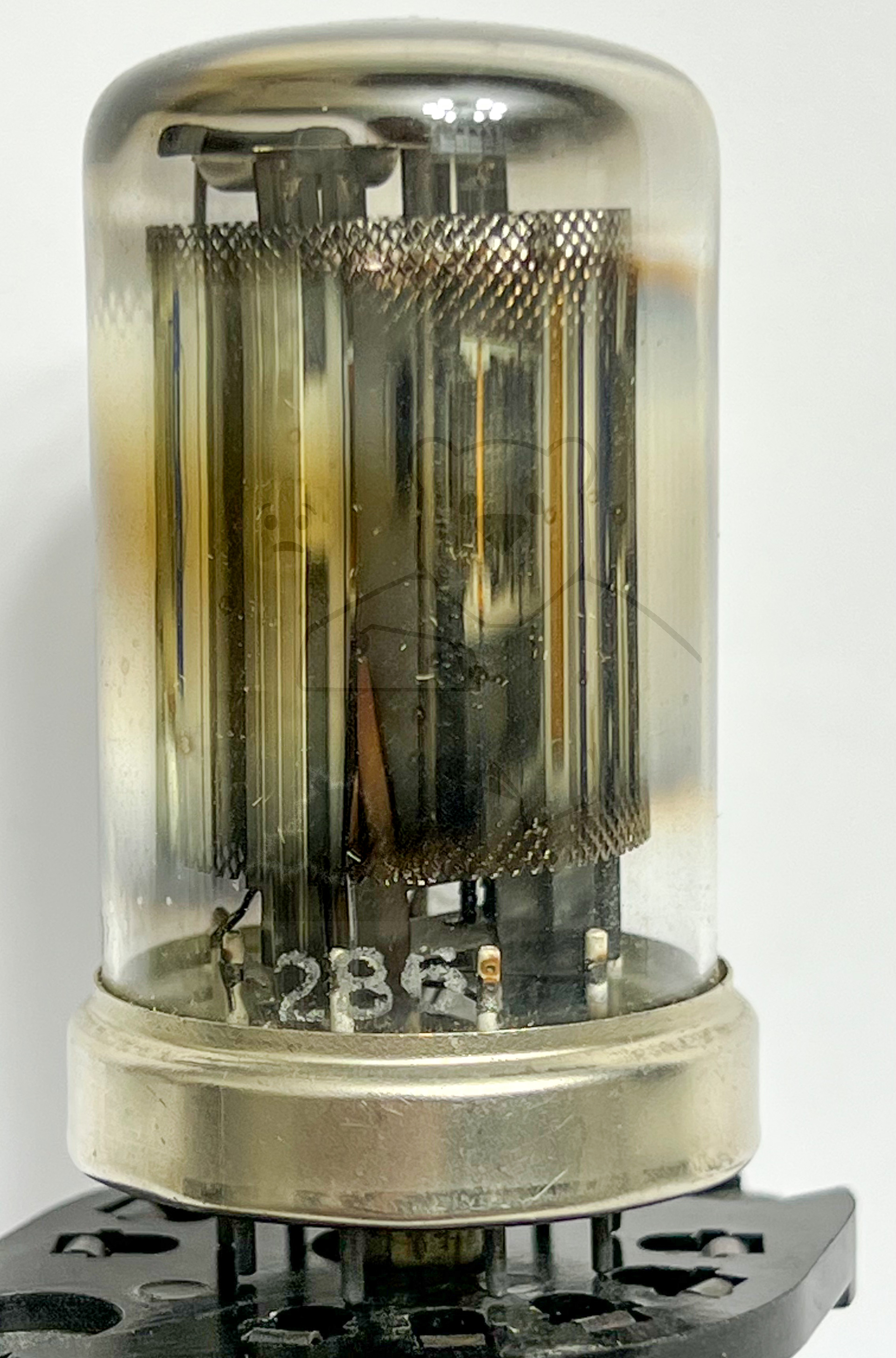

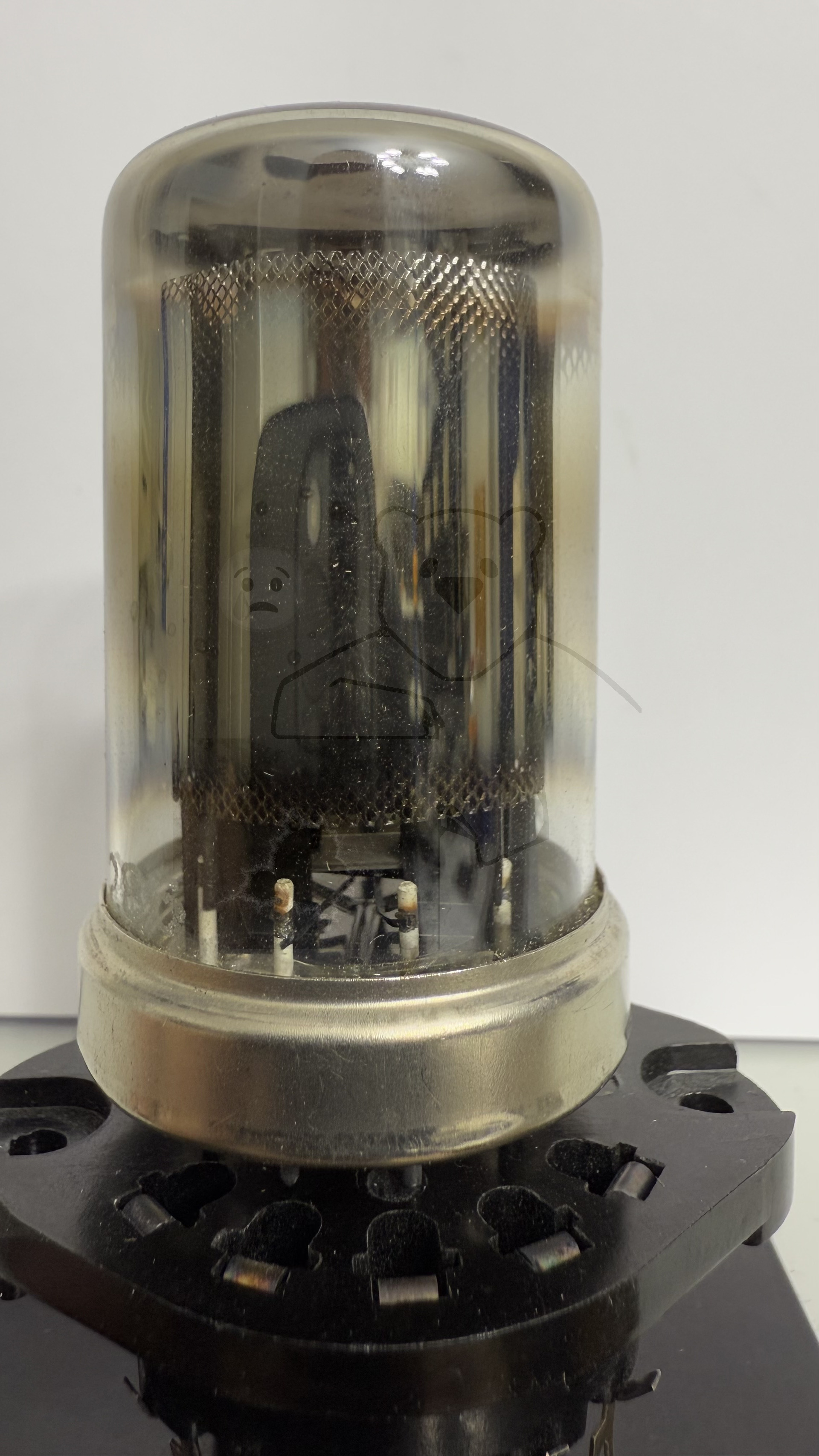

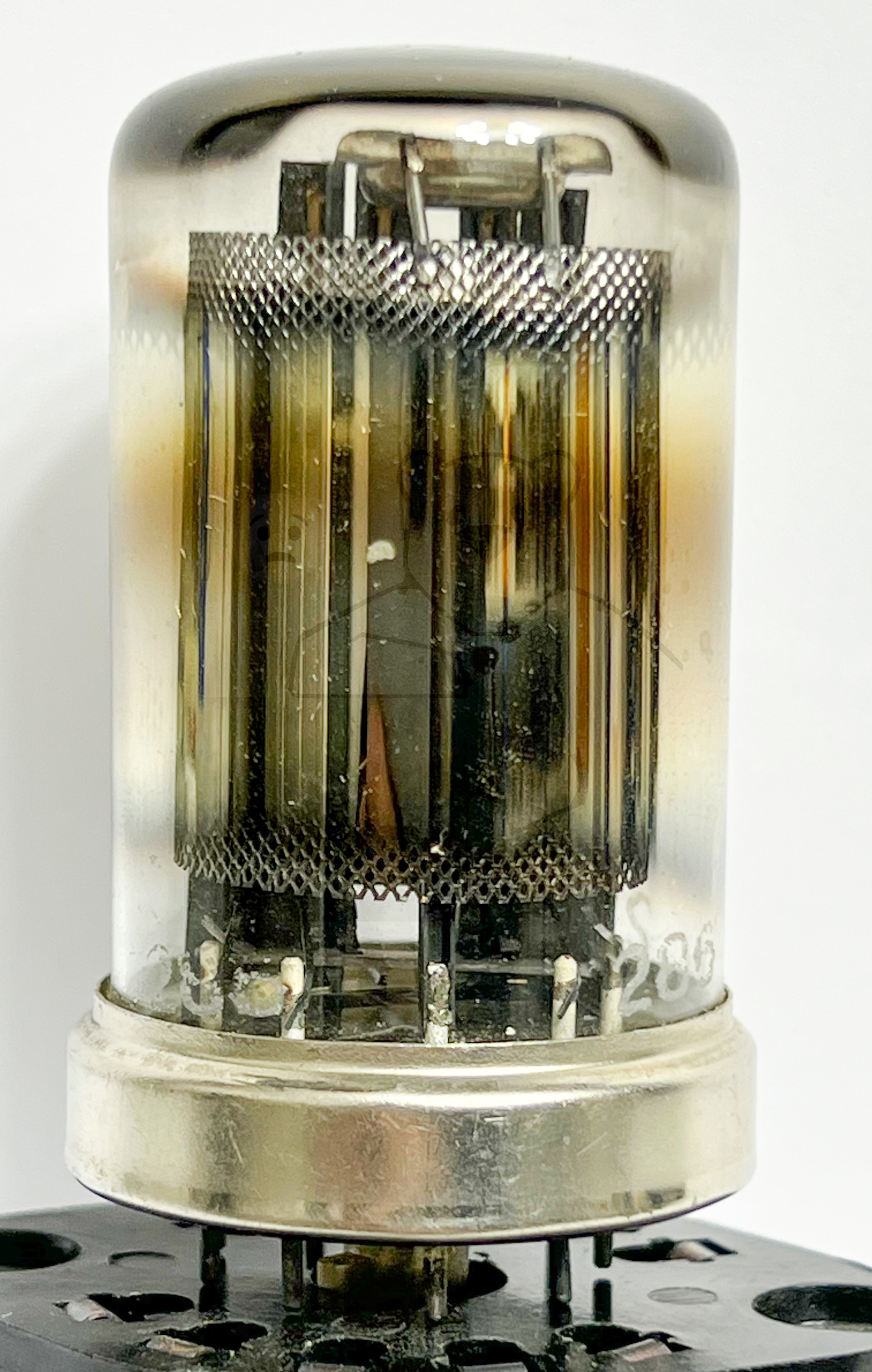

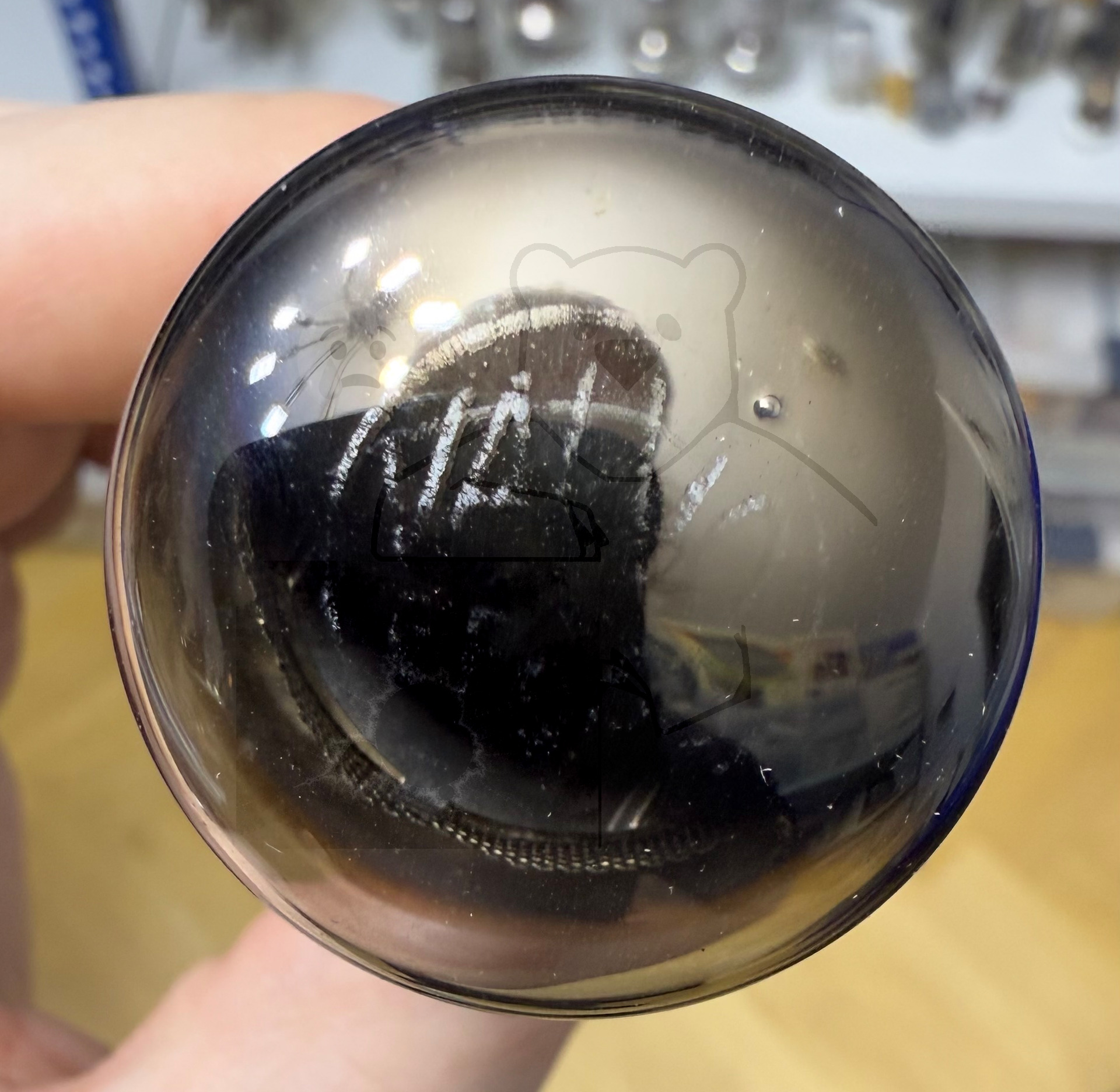

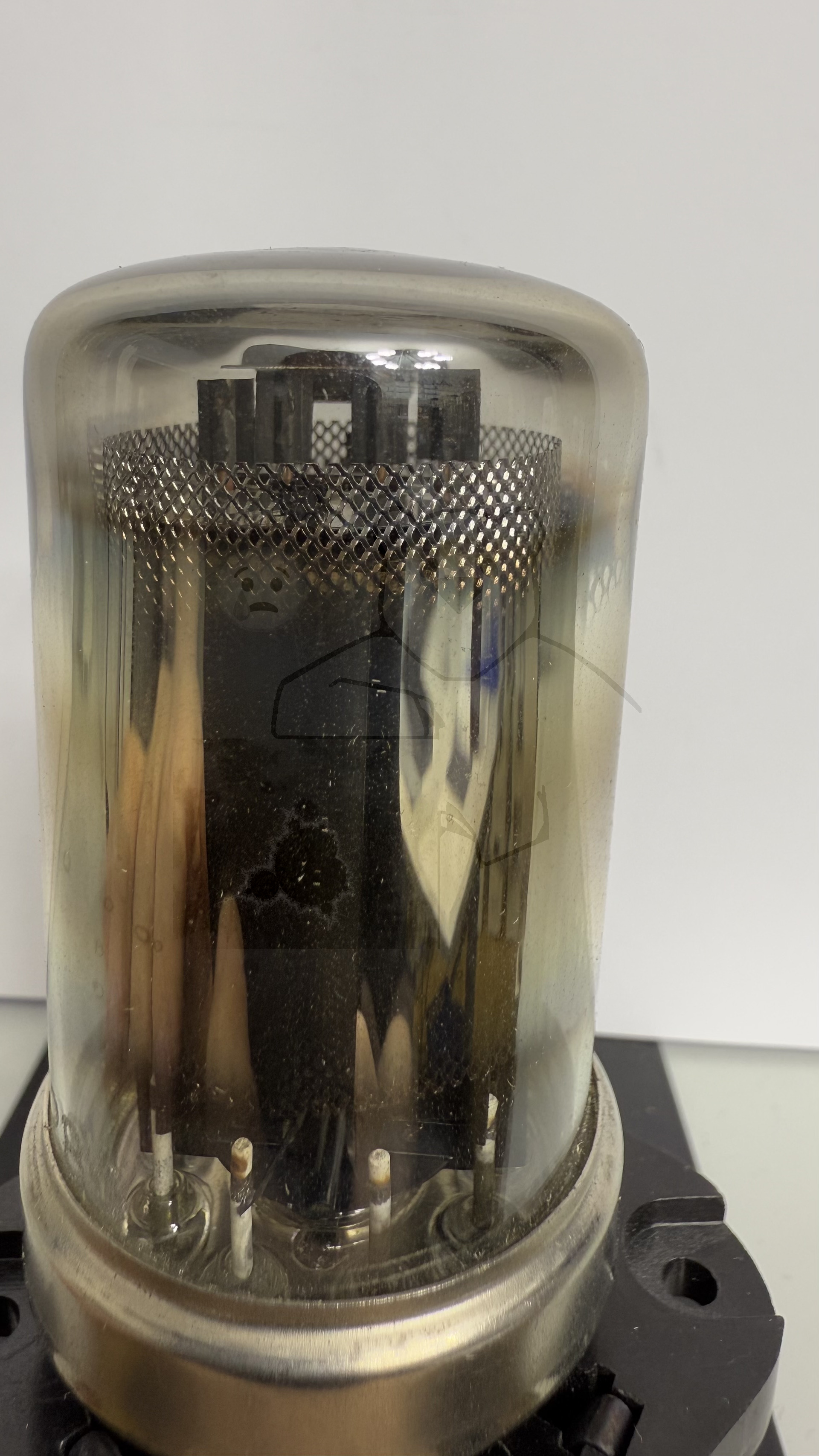

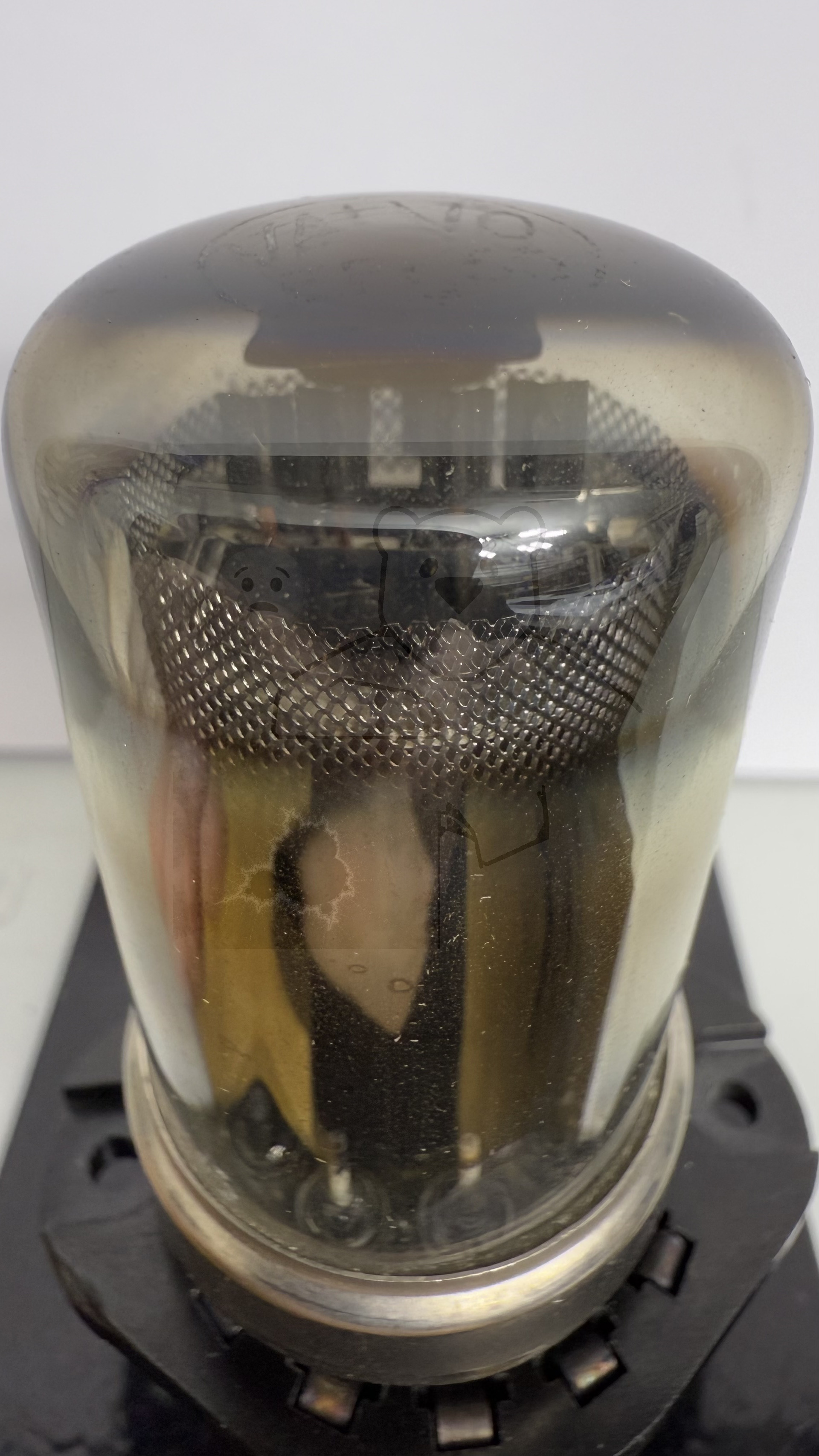

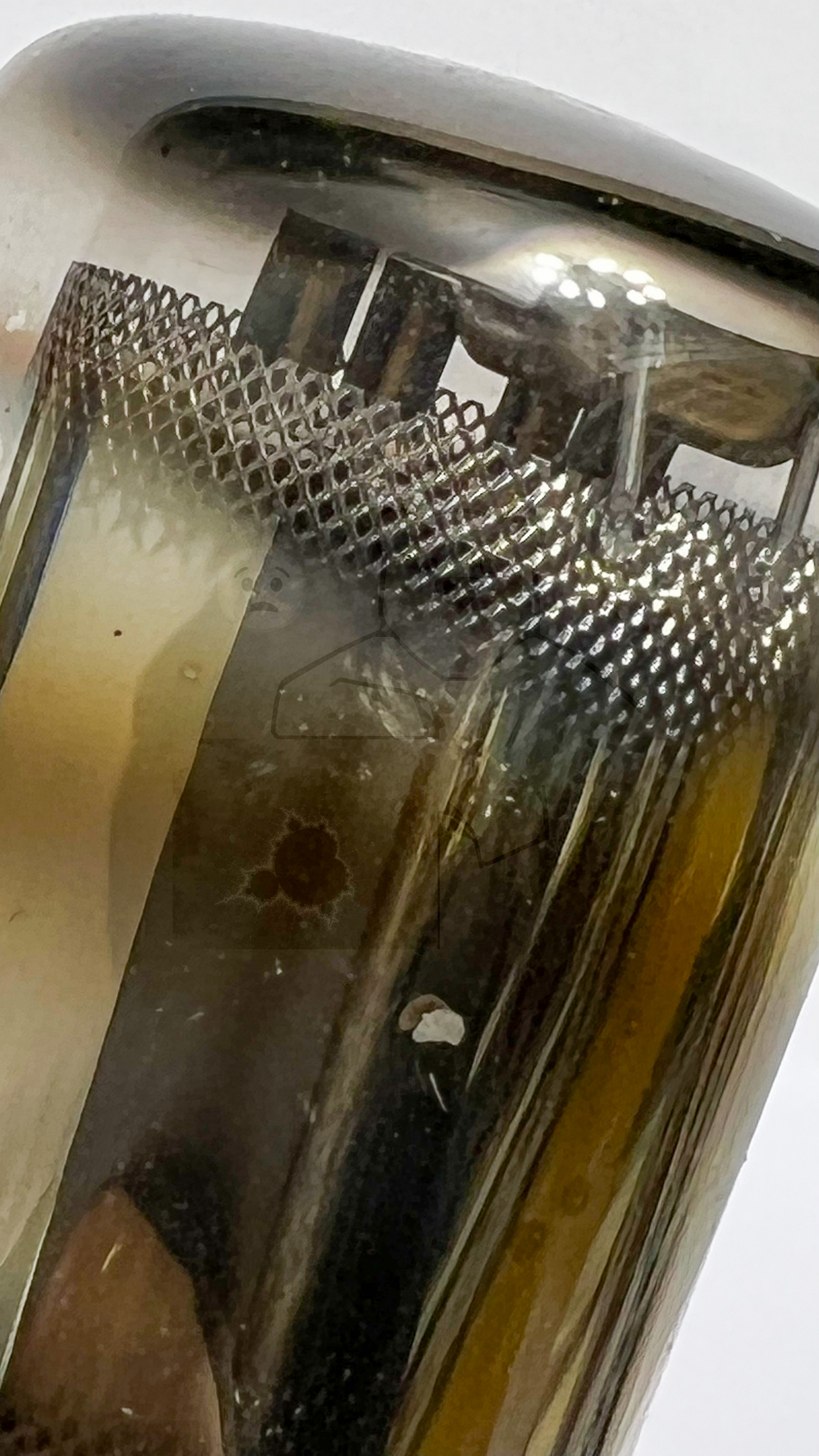

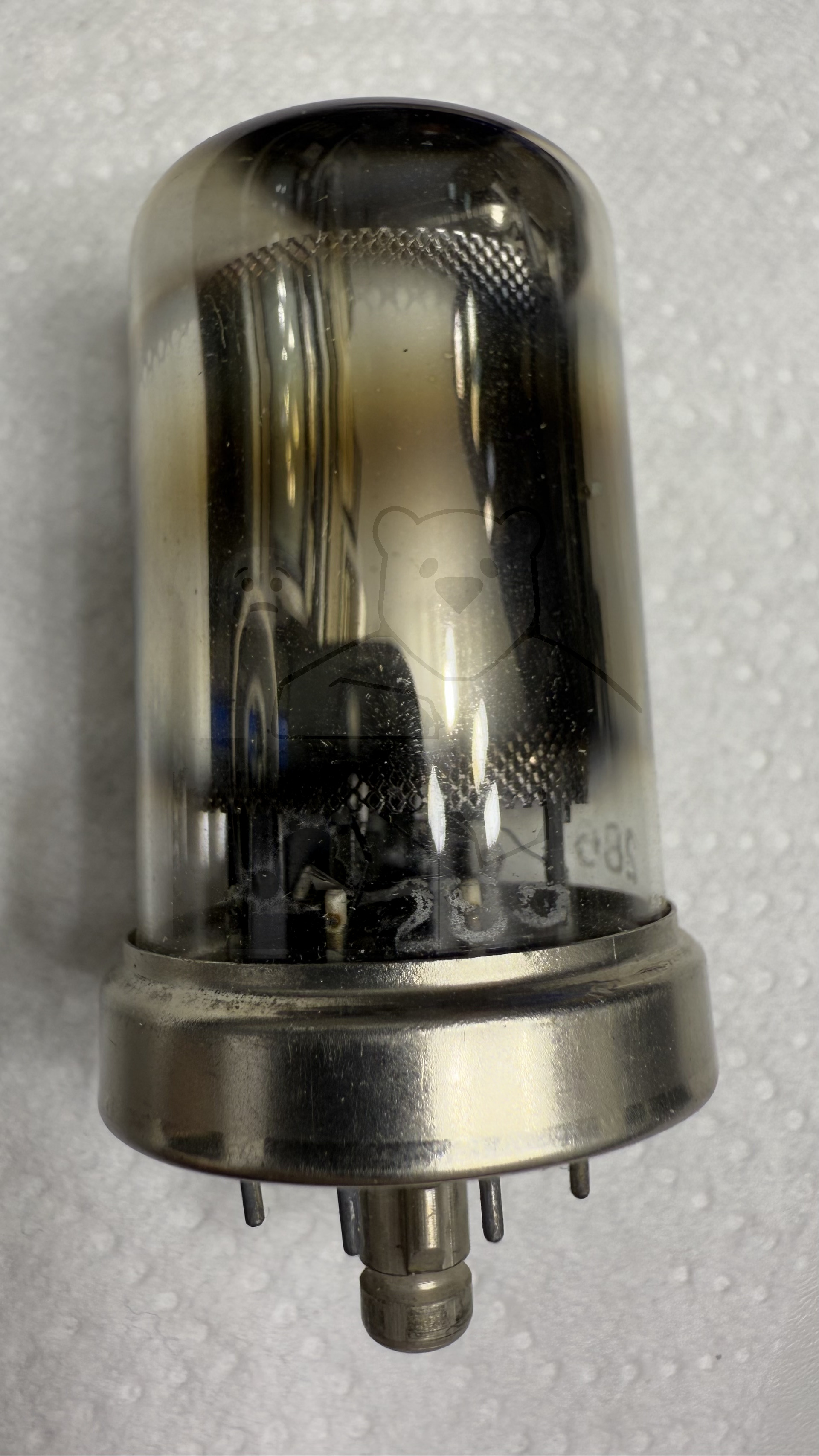

Daten und Bilder der Röhre: EFF50

🔎 Beschreibung der Röhre: EFF50 Inventarnummer: 06895

Name	→ EFF50
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt

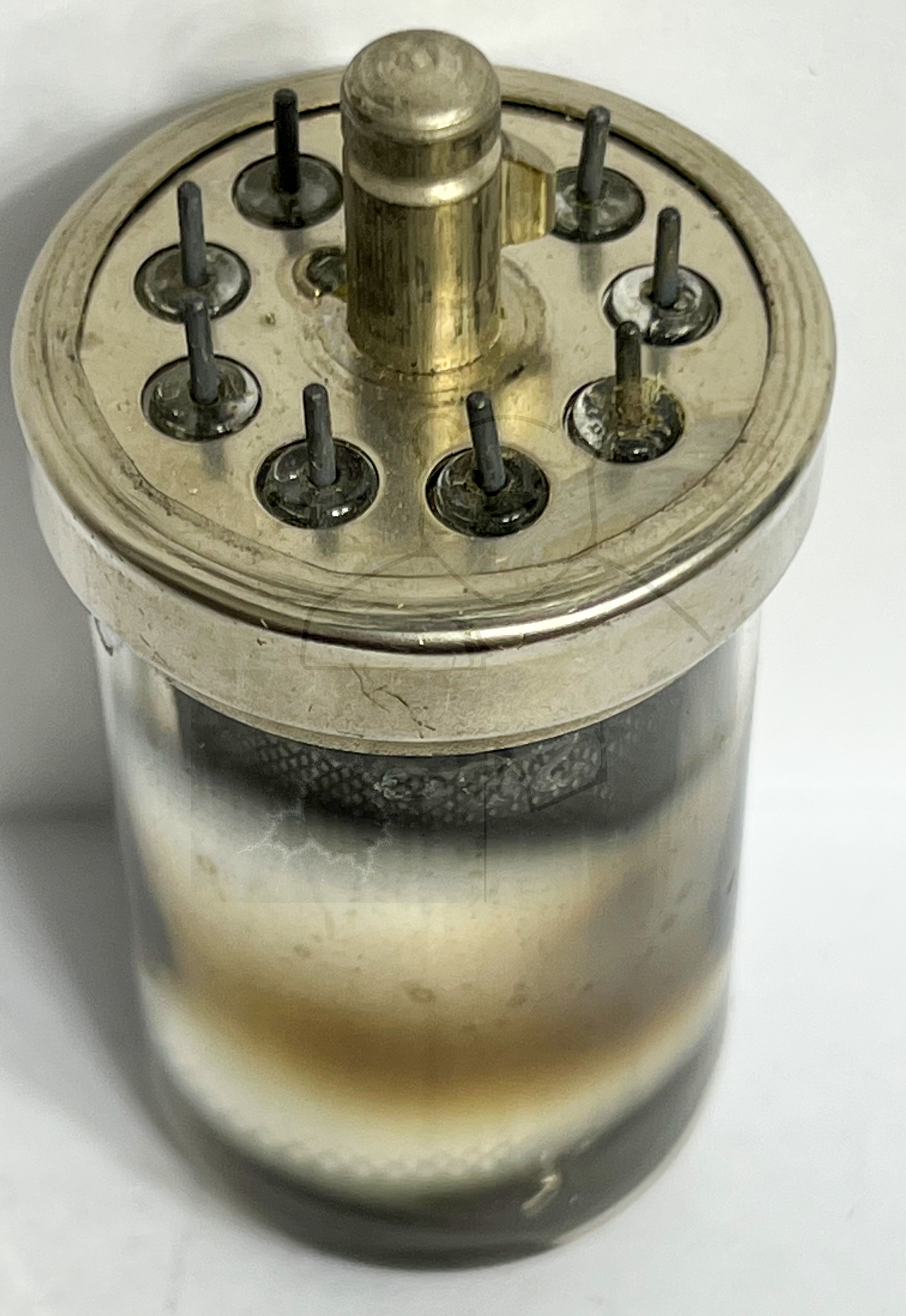

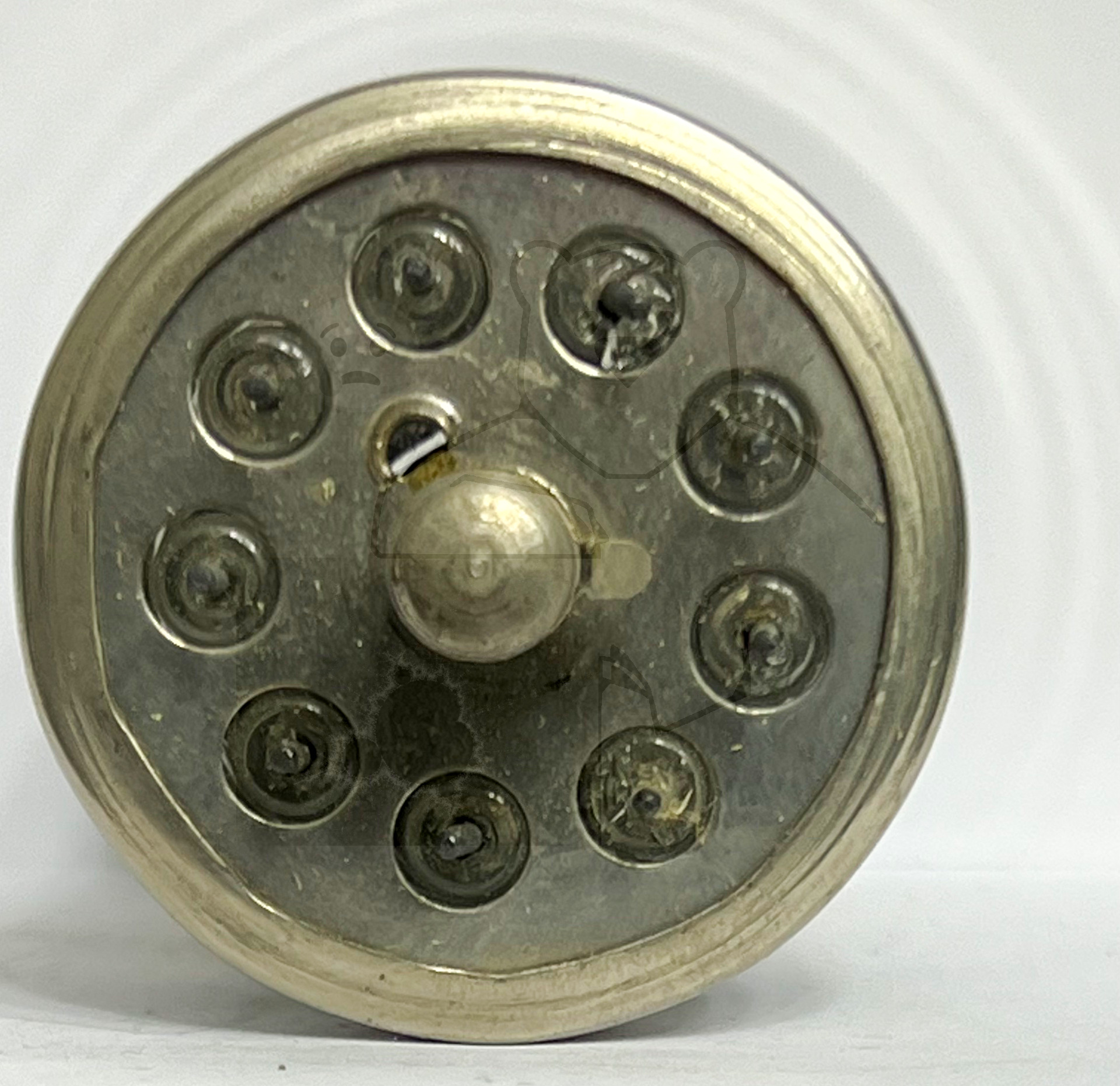

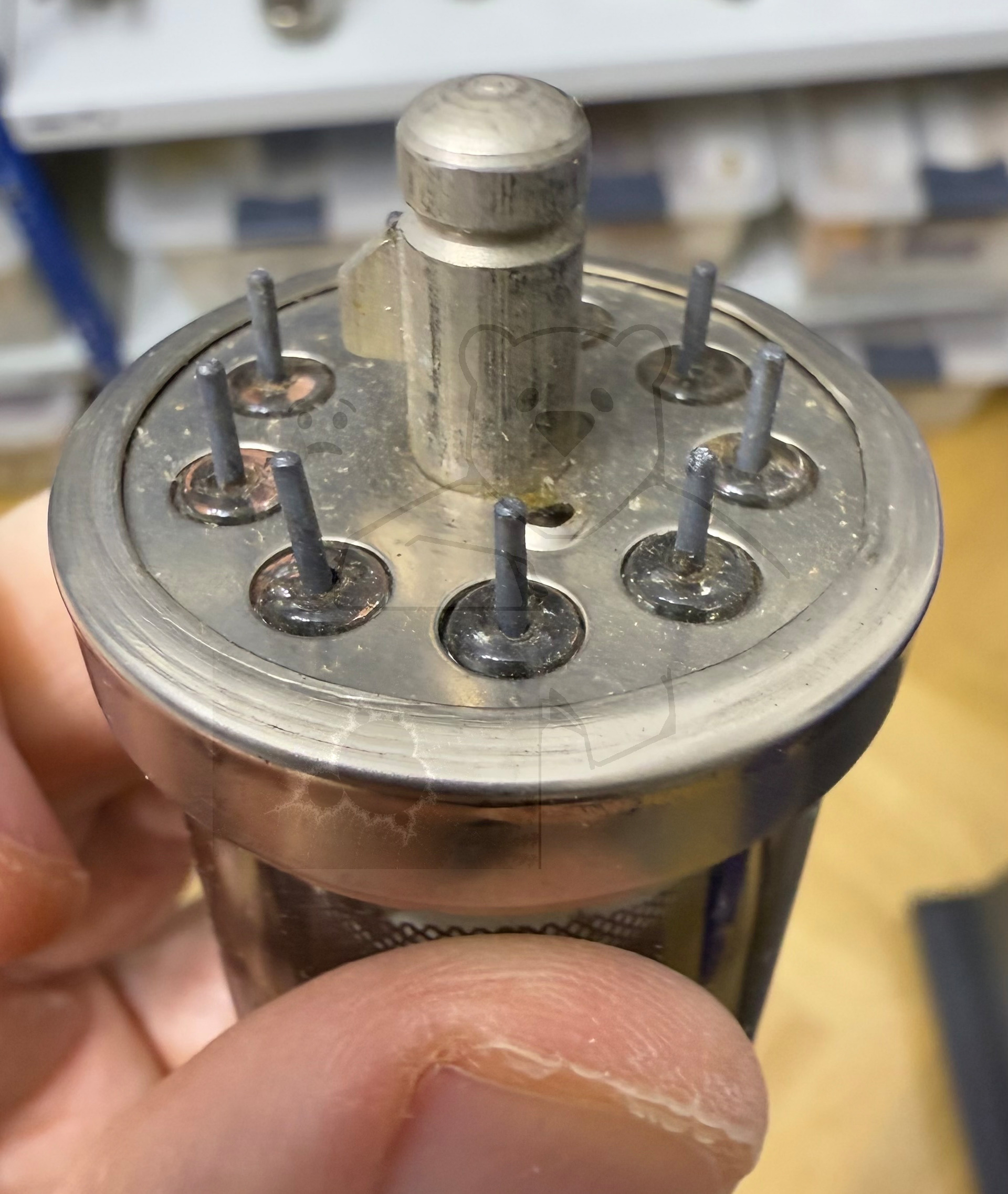

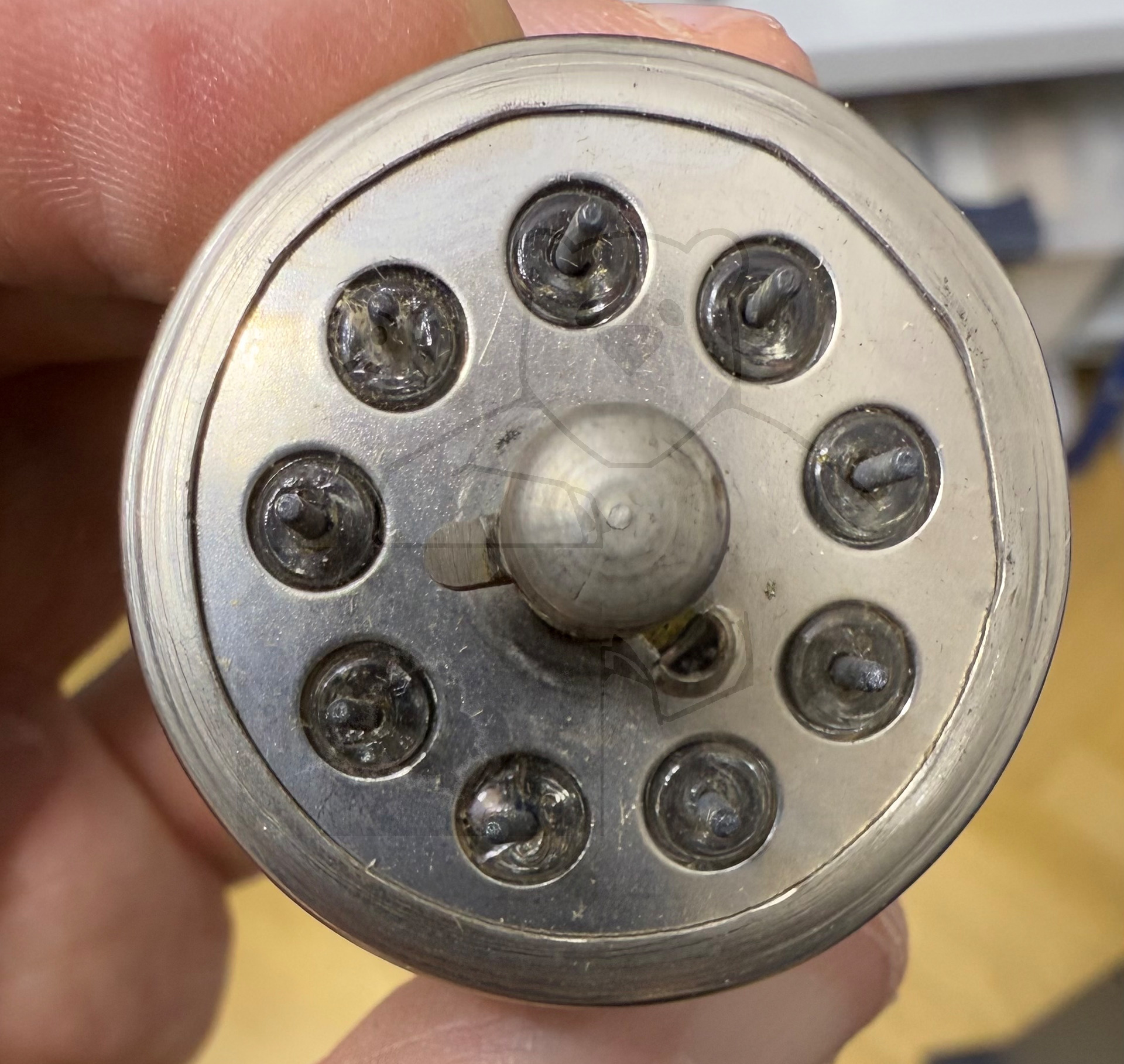

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 9pol. → Liste aller Röhren mit: Loktal, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	286
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S114

🔎 Beschreibung der Systeme für die Röhre: EFF50

	System 1	System 2
Kathode	5	5
Gitter 1	4	6
Gitter 2	3	7
Gitter 3	5	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	8
Anode 2
Leuchtschirm
Heizung	1, 9	1, 9
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Pentode	→ Niederfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EFF50

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: EFF50
Pruefkarte EFF50 EFF51 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (208 kB)
Pruefkarte EFF50 EFF51 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
