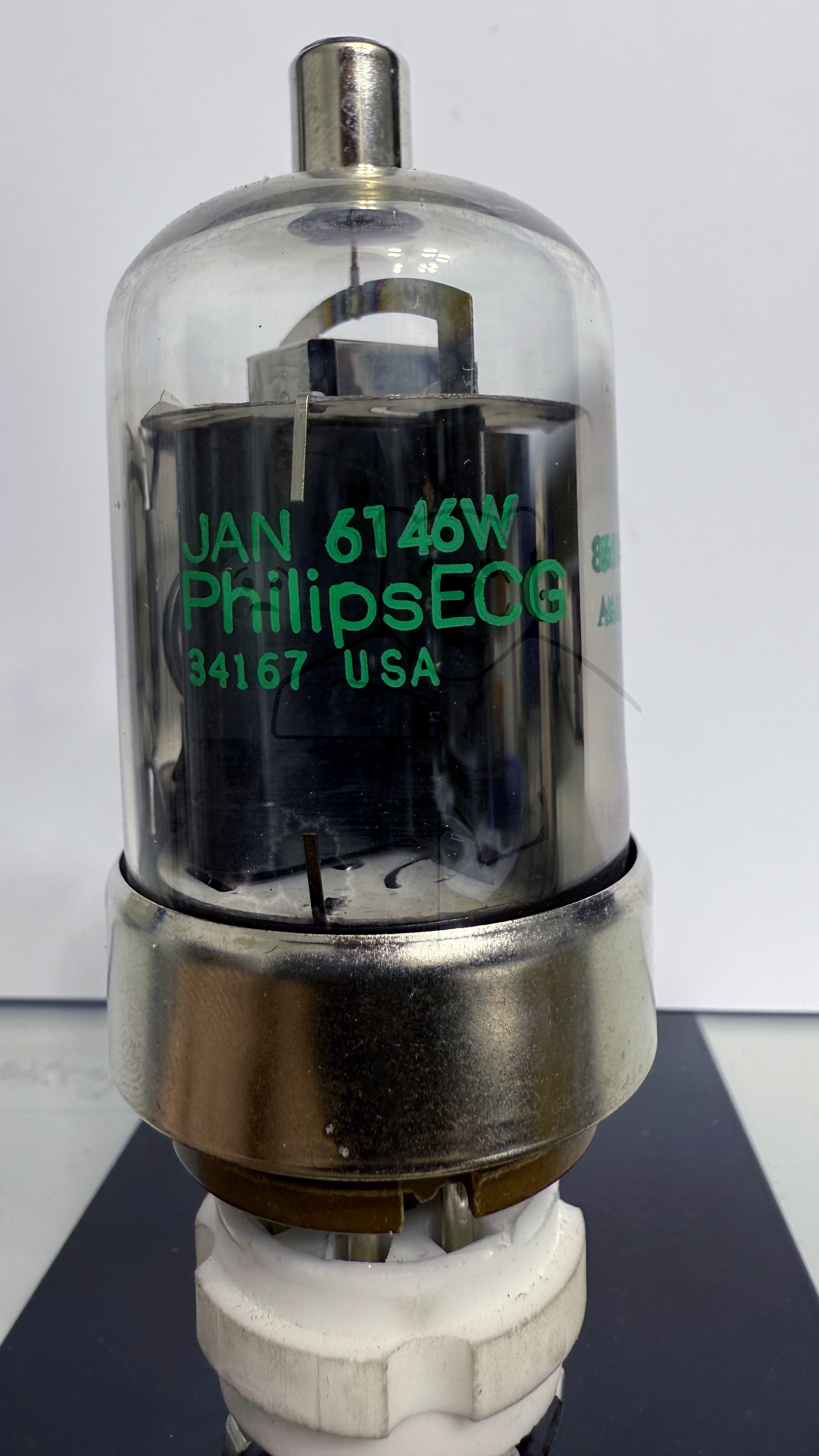

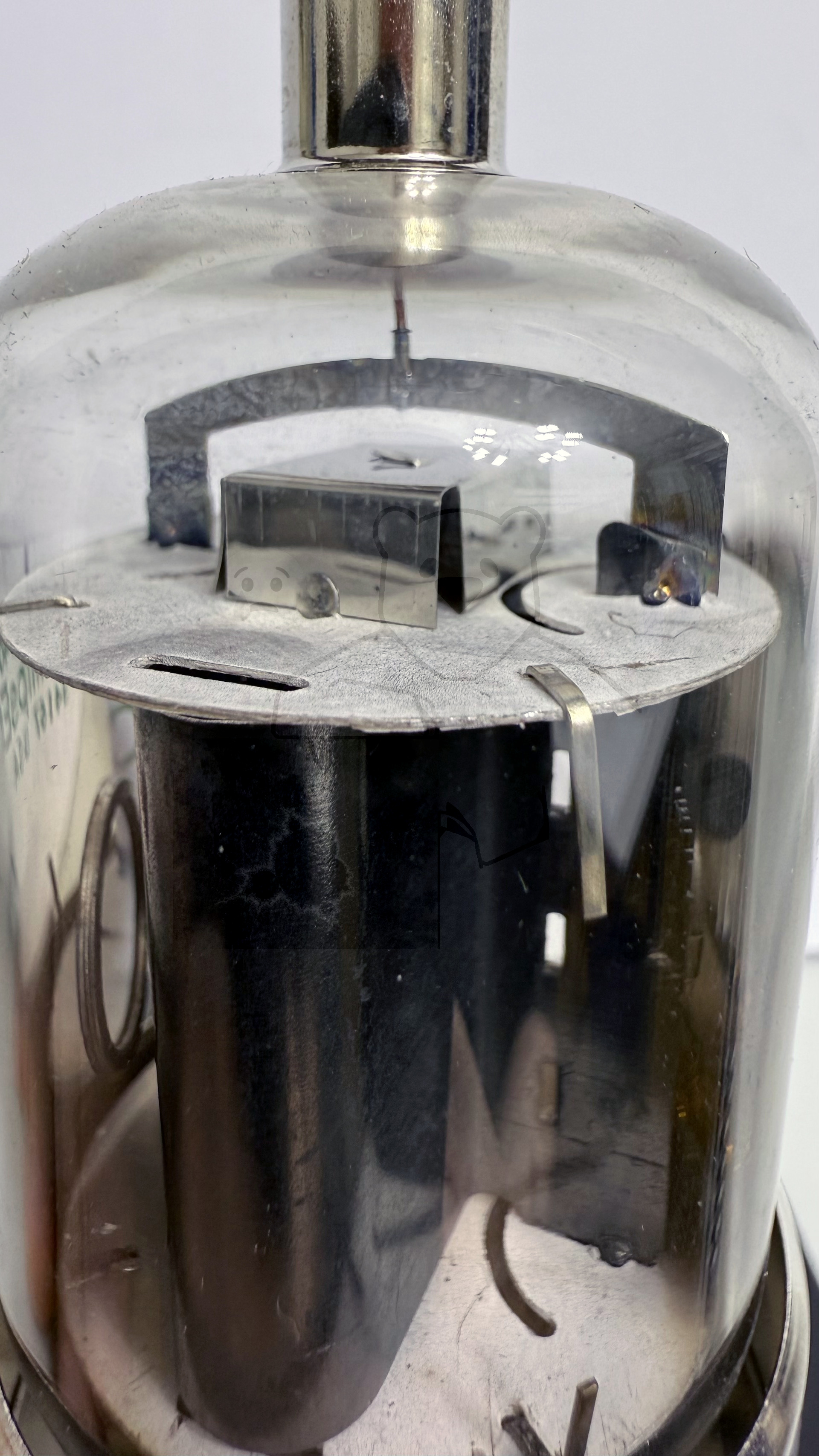

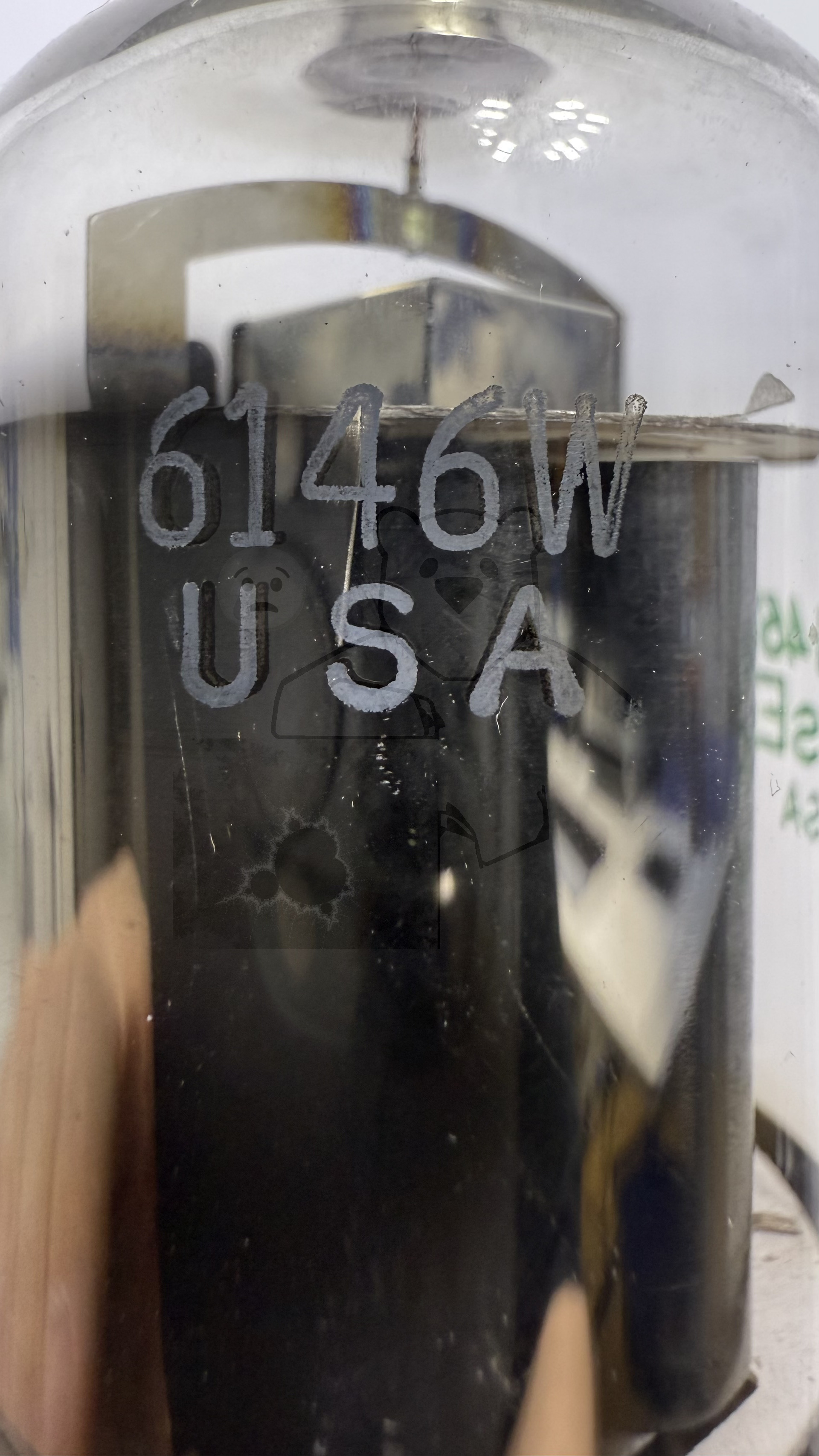

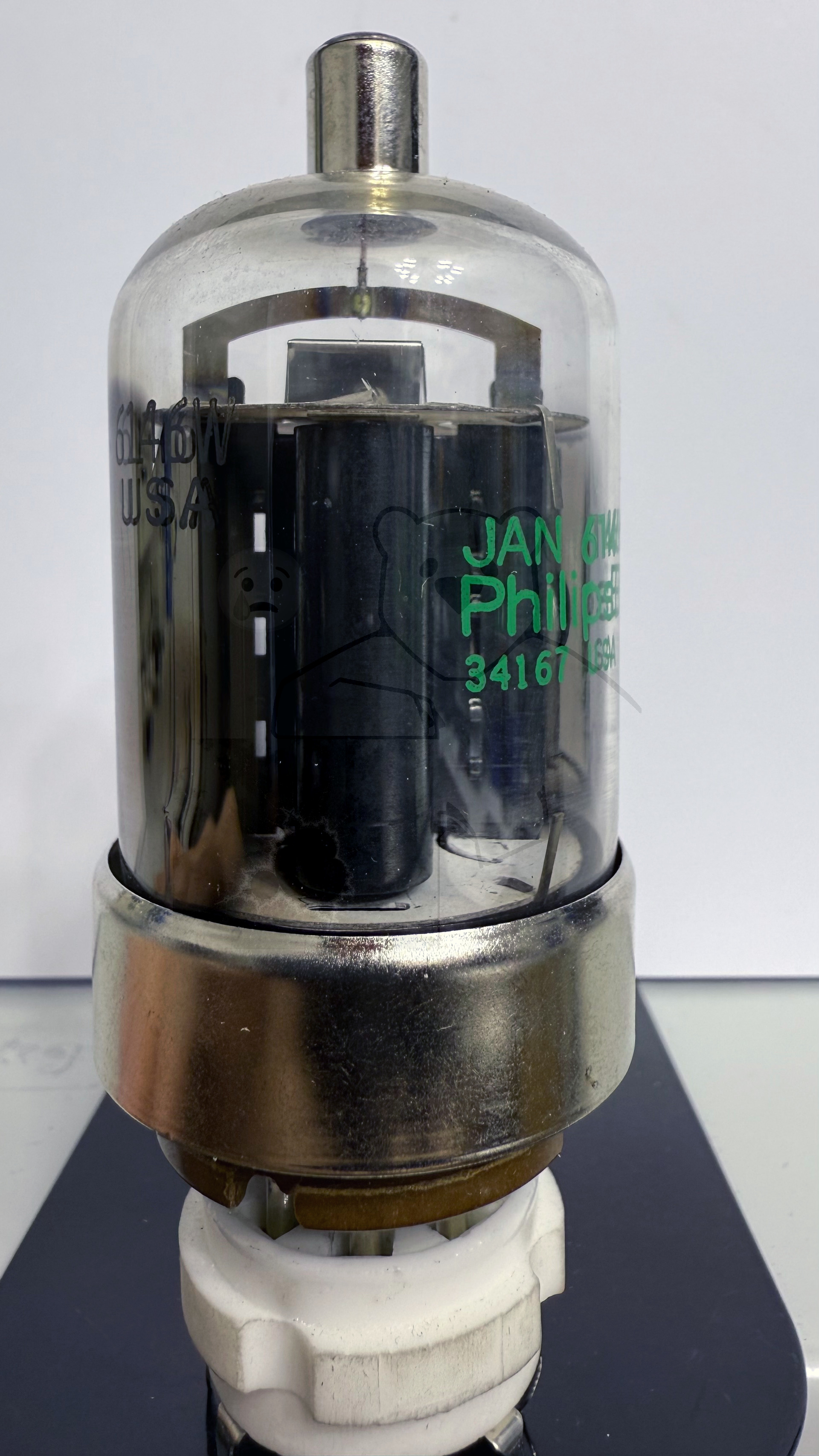

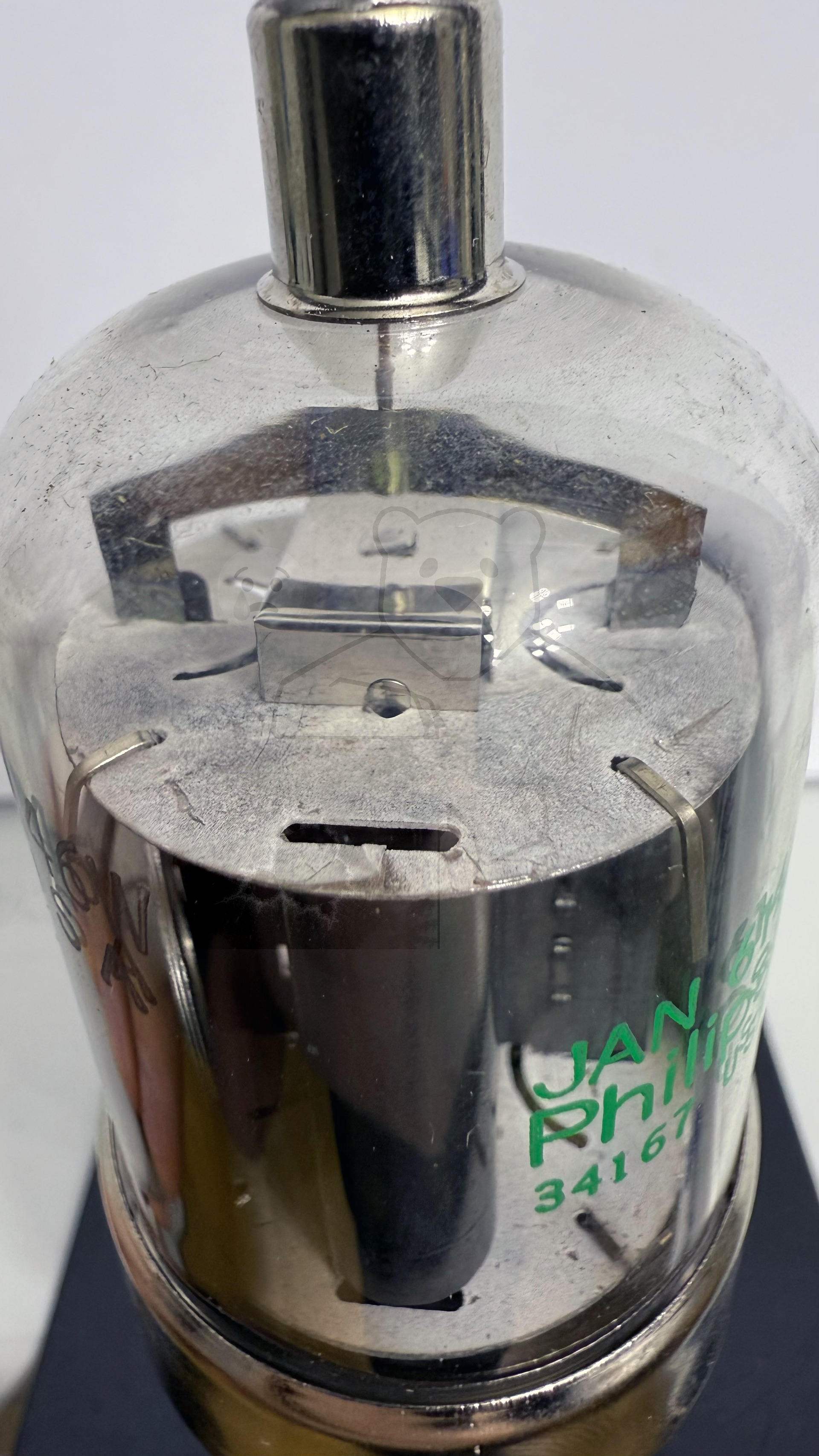

Daten und Bilder der Röhre: 6146W

🔎 Beschreibung der Röhre: 6146W Inventarnummer: 06853

Name	→ 6146W
Vergleichsname	YL1370
Hersteller	→ Philips ECG
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,25
Art der Heizung	Indirekt

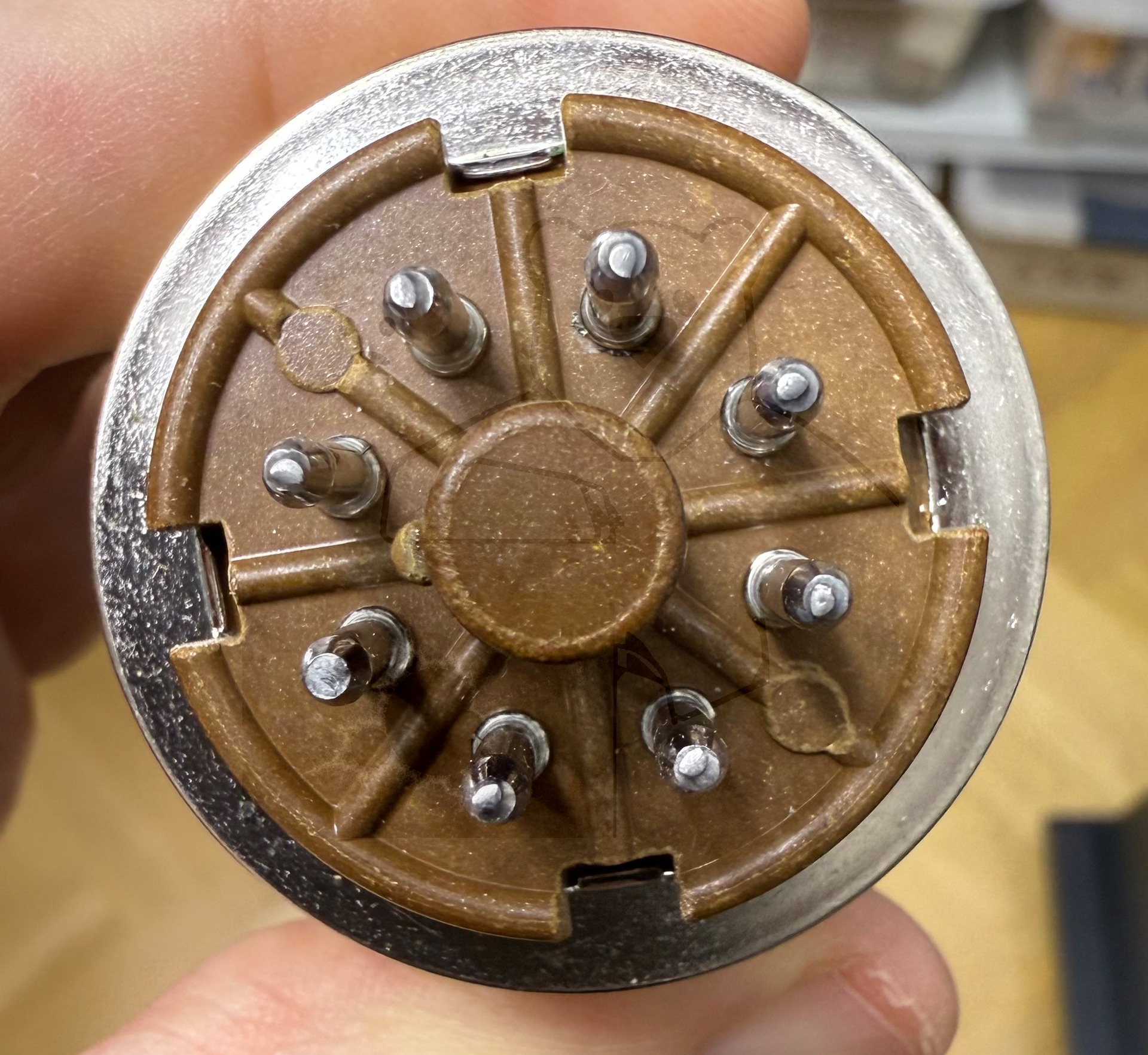

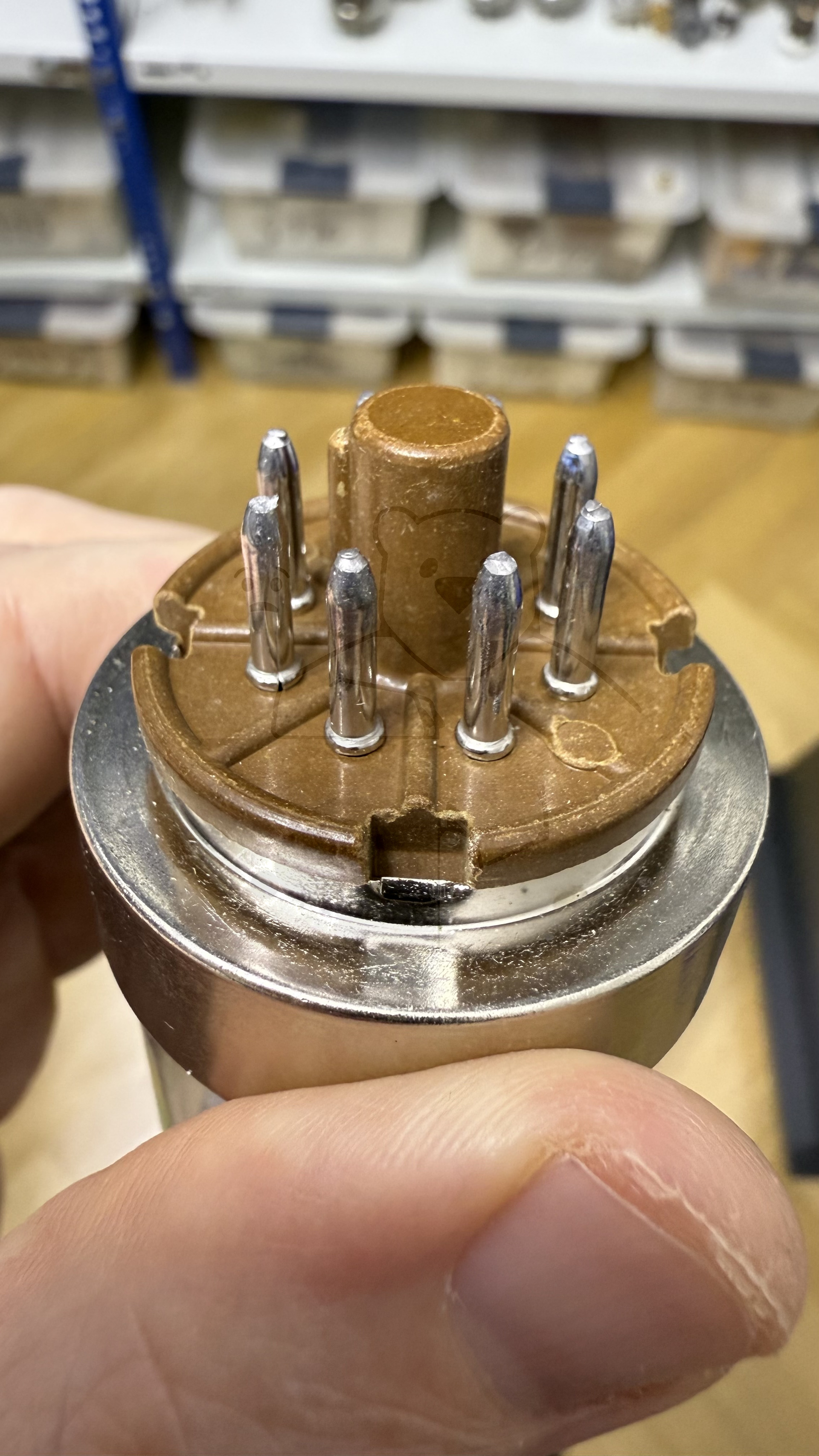

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen	8613 AAS 34167
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S113

🔎 Beschreibung der Systeme für die Röhre: 6146W

	System 1
Kathode	1, 4, 6
Gitter 1	5
Gitter 2	3
Gitter 3	1, 4, 6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1, 4, 6
Funktion	→ Endpentode, Breitband

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6146W

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6146W
Datenblatt 6146 RCA [www.tubedata.info].pdf (1417 kB)
Datenblatt 6146A General Electric.pdf (415 kB)
Datenblatt 6146A Mazda Belvu [www.tubedata.info].pdf (1544 kB)
Datenblatt 6146A RCA Version 1.pdf (1038 kB)
Datenblatt 6146A RCA Version 2 [www.tubedata.info].pdf (736 kB)
Datenblatt 6146A Sylvania [www.tubedata.info].pdf (173 kB)
Datenblatt 6146B 8298A RCA.pdf (1063 kB)
Datenblatt 6146B RCA [www.tubedata.info].pdf (675 kB)
Datenblatt 6146B Sylvania.pdf (534 kB)
Datenblatt 6146W 7112 RCA.pdf (756 kB)
Datenblatt 6146W Mazda Belvu [www.tubedata.info].pdf (1565 kB)
Datenblatt 6146W RCA.pdf (756 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
