Daten und Bilder der Röhre: ELL1

🔎 Beschreibung der Röhre: ELL1 Inventarnummer: 06817

Name	→ ELL1
Vergleichsname
Hersteller	→ Philips
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp
Informationen	68A
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

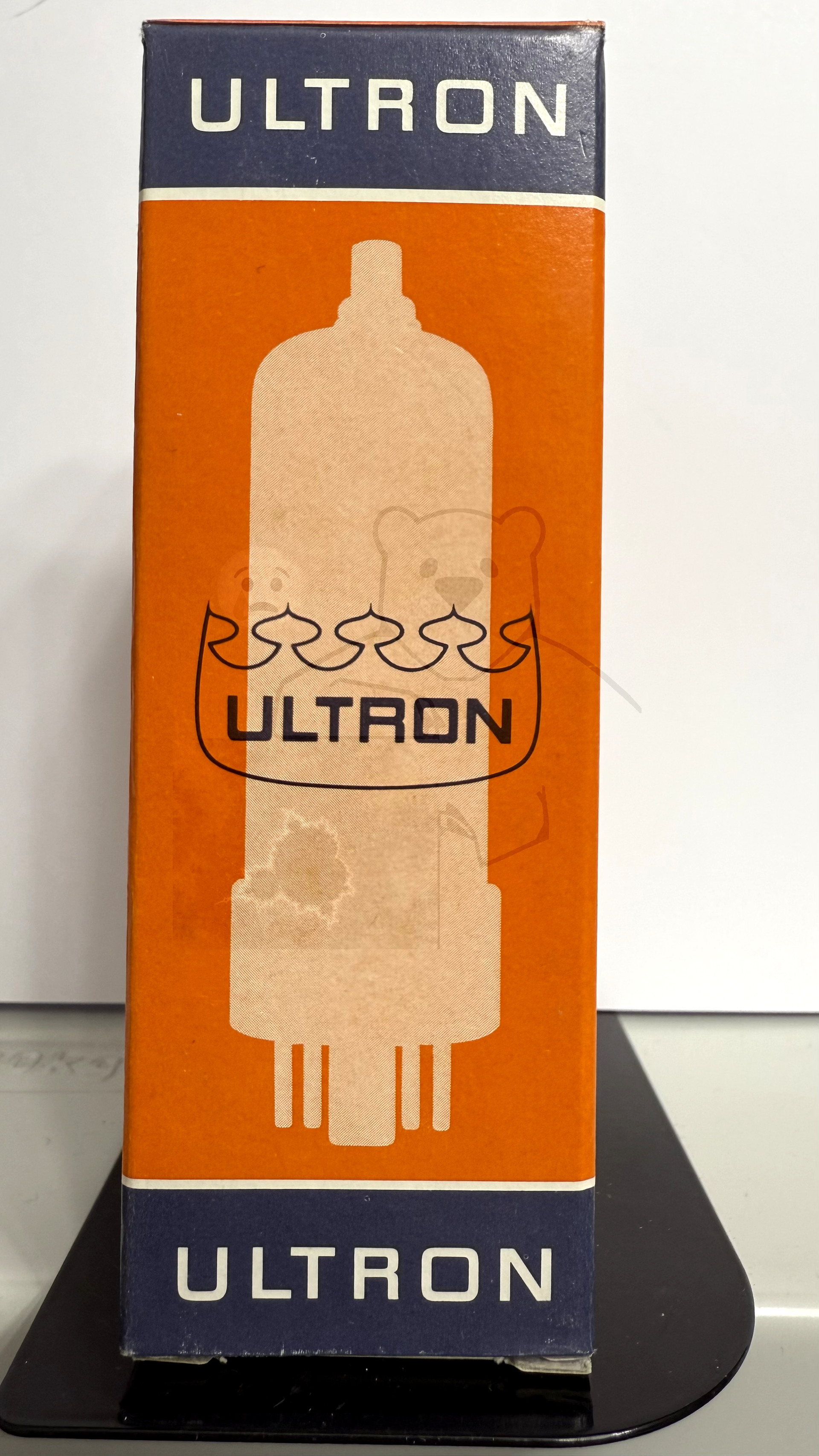

Verpackung	Falsche Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S111a

🔎 Beschreibung der Systeme für die Röhre: ELL1

	System 1	System 2
Kathode	4	4
Gitter 1	1	6
Gitter 2	7	7
Gitter 3	4	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8	5
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	4	4
Funktion	→ Endpentode	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ELL1

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: ELL1
Anwendung ELL1 Version 1 [www.tubedata.info].pdf (216 kB)
Anwendung ELL1 Version 2 [www.tubedata.info].pdf (217 kB)
Anwendung ELL1 Version 3 [www.tubedata.info].pdf (171 kB)
Pruefkarte ELL1 - Karte 1 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte ELL1 - Karte 2 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte ELL1 - Neuberger RPM370 Roehrenmessgeraet.pdf (227 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
