🔎 Beschreibung der Röhre: RE074 Inventarnummer: 06808
| Name | → RE074 📺 Mit Video |
| Vergleichsname | 406HS → A409 G407 H406 → M300 (Radio Record) PM3X |
| Hersteller | → Unbekannter Hersteller |
| Heizspannung (Volt) | 3,8 - 4 |
| Heizstrom (Ampère) | 0,06 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | |
| Informationen | Deutsche Radio-Röhren-Reparatur-Werke. Der Heizfaden wurde professionell ersetzt, der Kolben wurde hierzu geöffnet und mit einem neuen Pumpstutzen versehen. Auch wurde in der Röhre eine neue Getterpfanne plaziert. Aufschift nach der Reparatur: 3 Volt, 0,2 Ampere |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | L9a |
🔎 Beschreibung der Systeme für die Röhre: RE074
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | → Audion |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der RE074
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu RE074
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/6a9uBu-zERc (Durch Anklicken verlassen Sie diese Webseite!)
🔎 YouTube Video zu RE074
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/20lzbBEBSZQ (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: RE074
Anwendung RE074 Telefunken Version 1.pdf (606 kB)
Anwendung RE074 Telefunken Version 2 [www.tubedata.info].pdf (107 kB)
Anwendung RE074 Telefunken.pdf (606 kB)
Anwendung RE074d Telefunken Version 1 [www.tubedata.info].pdf (114 kB)
Anwendung RE074d Telefunken Version 2 [www.tubedata.info].pdf (135 kB)
Datenblatt RE074 RE074n Telefunken Version 1.pdf (1200 kB)
Datenblatt RE074 RE074n Telefunken Version 2 [www.tubedata.info].pdf (43 kB)
Datenblatt RE074 RE074n Telefunken.pdf (1200 kB)
Datenblatt RE074 RE074t Telefunken.pdf (225 kB)
Pruefkarte RE074 - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)
Pruefkarte RE074 RE074N RE154 H406 H407spez G407 G408 G409 A409 A410 - Funke W19 Roehrenpruefer.pdf (170 kB)
Pruefkarte RE074d U409D DG407 A441N - Funke W19 Roehrenpruefer.pdf (155 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: RE074

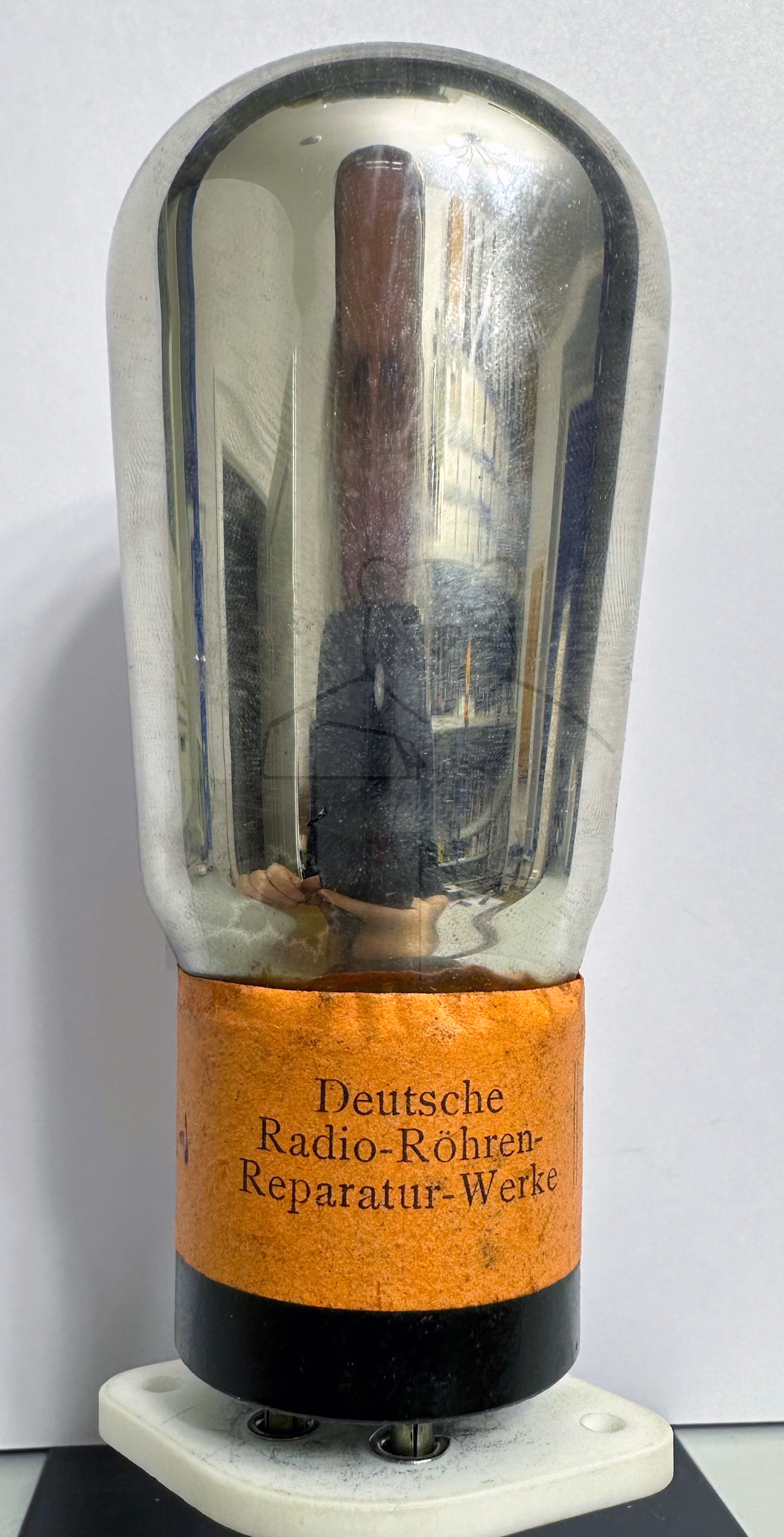

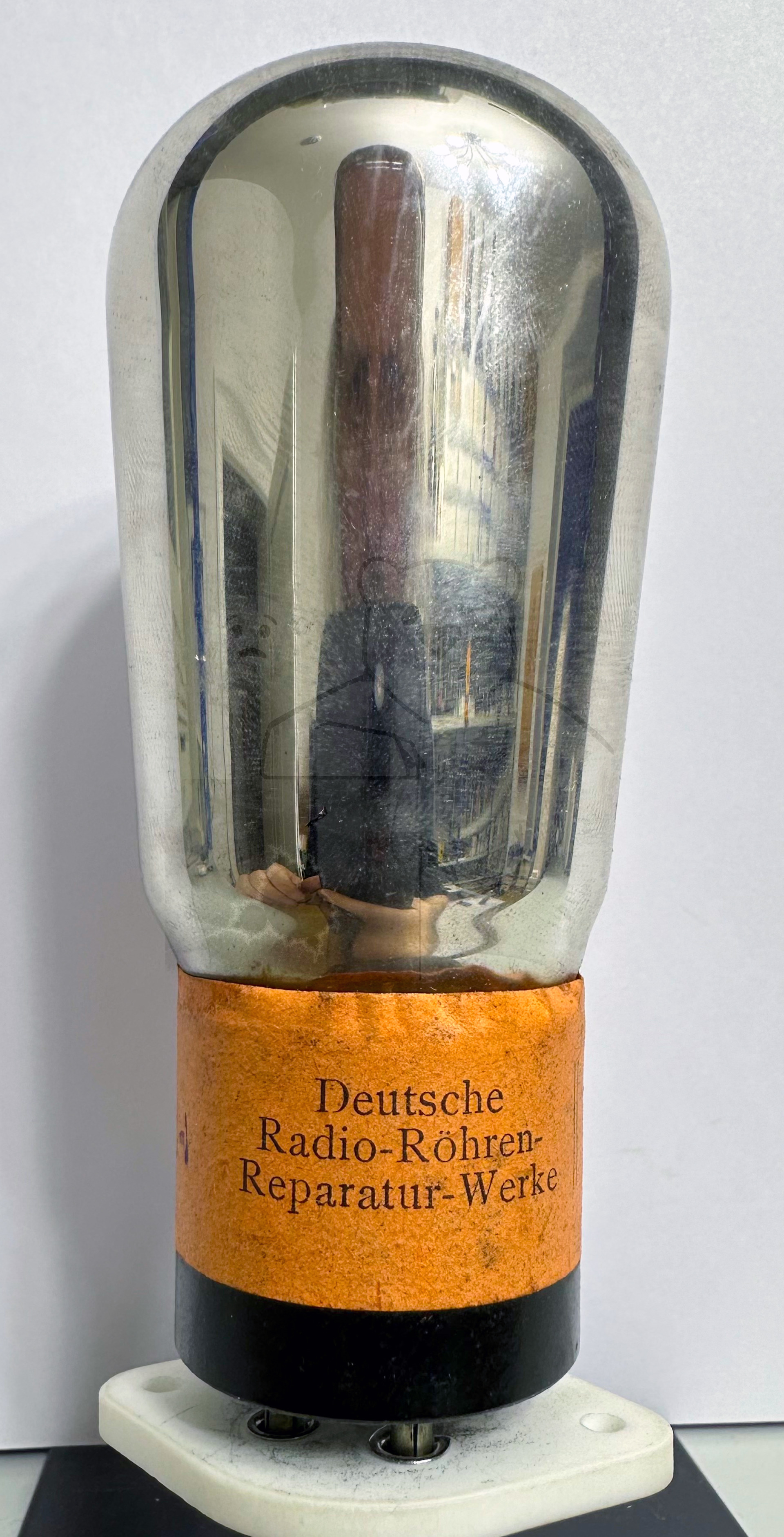

Röhre RE074 #6808 Bild 2 - Röhre wurde professionell repariert

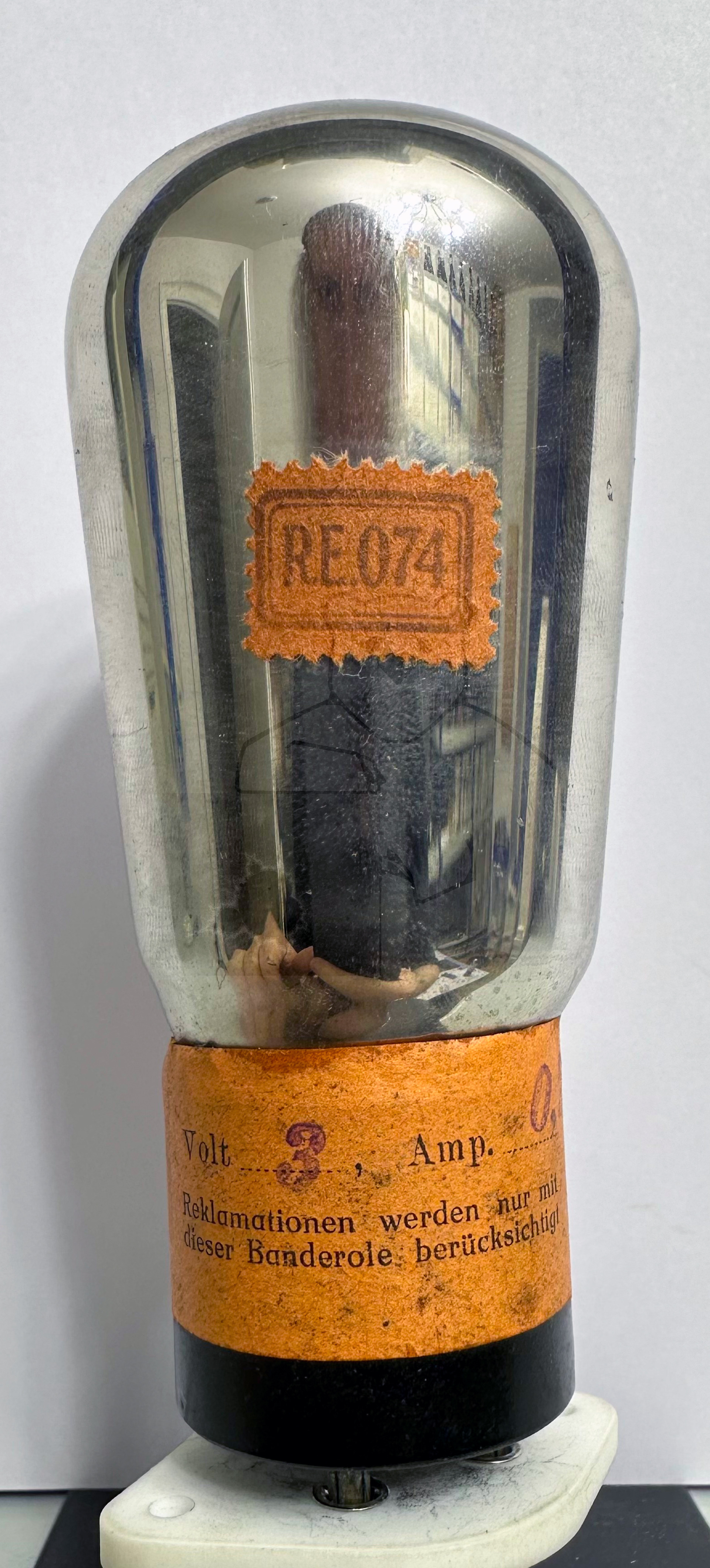

Röhre RE074 #6808 Bild 1 - Röhre wurde professionell repariert
