Daten und Bilder der Röhre: UEL11

🔎 Beschreibung der Röhre: UEL11 Inventarnummer: 06750

Name	→ UEL11
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	48
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	vm06
Ätz- Produktionscode
Serien Nummer
Verpackung	Versiegelte Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L2

🔎 Beschreibung der Systeme für die Röhre: UEL11

	System 1	System 2
Kathode	8	8
Gitter 1	Kappe	5
Gitter 2	7	4
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Niederfrequenzverstaerker, Tetrode	→ Endtetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

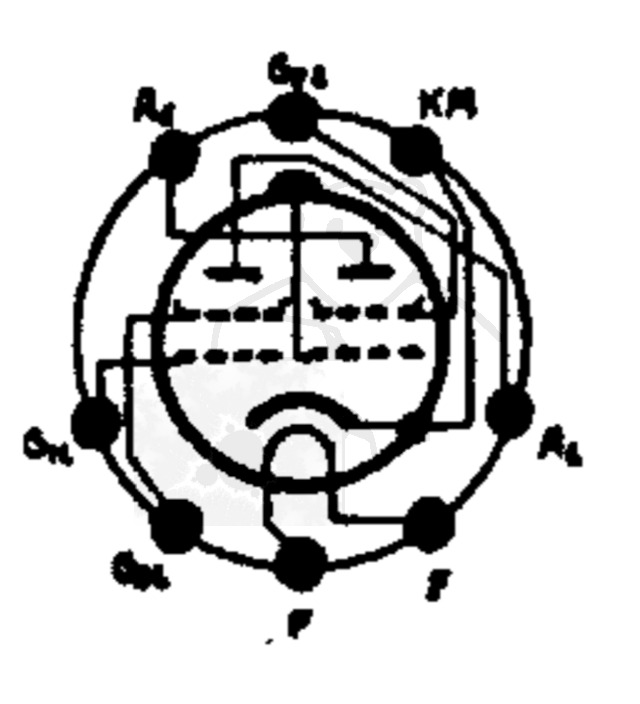

🔎 Sockelschaltung der UEL11

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UEL11
Anwendung UEL11 Telefunken.pdf (107 kB)
Pruefkarte UEL11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (146 kB)
Pruefkarte UEL11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte UEL11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (196 kB)
Pruefkarte UEL11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (215 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: UEL11

Röhre UEL11 #6750 Verpackung Bild 1

Röhre UEL11 #6750 Verpackung Bild 2

Röhre UEL11 #6750 Verpackung Bild 3

Röhre UEL11 #6750 Verpackung Bild 4

Röhre UEL11 #6750 Verpackung Bild 5

Röhre UEL11 #6750 Verpackung Bild 6
