Daten und Bilder der Röhre: UM35

🔎 Beschreibung der Röhre: UM35 Inventarnummer: 06707

Name	→ UM35
Vergleichsname	UM4
Hersteller	→ Telefunken
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

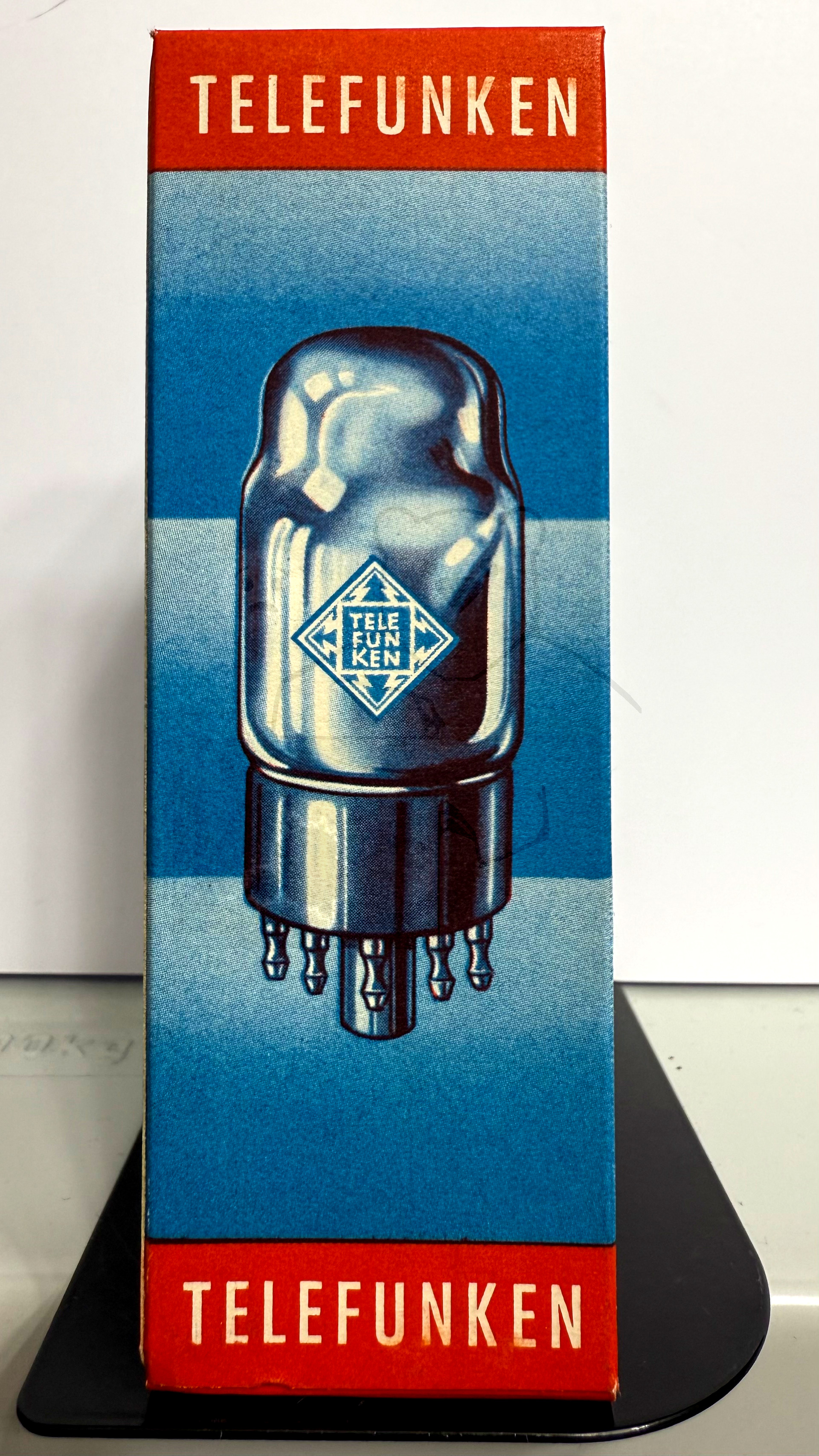

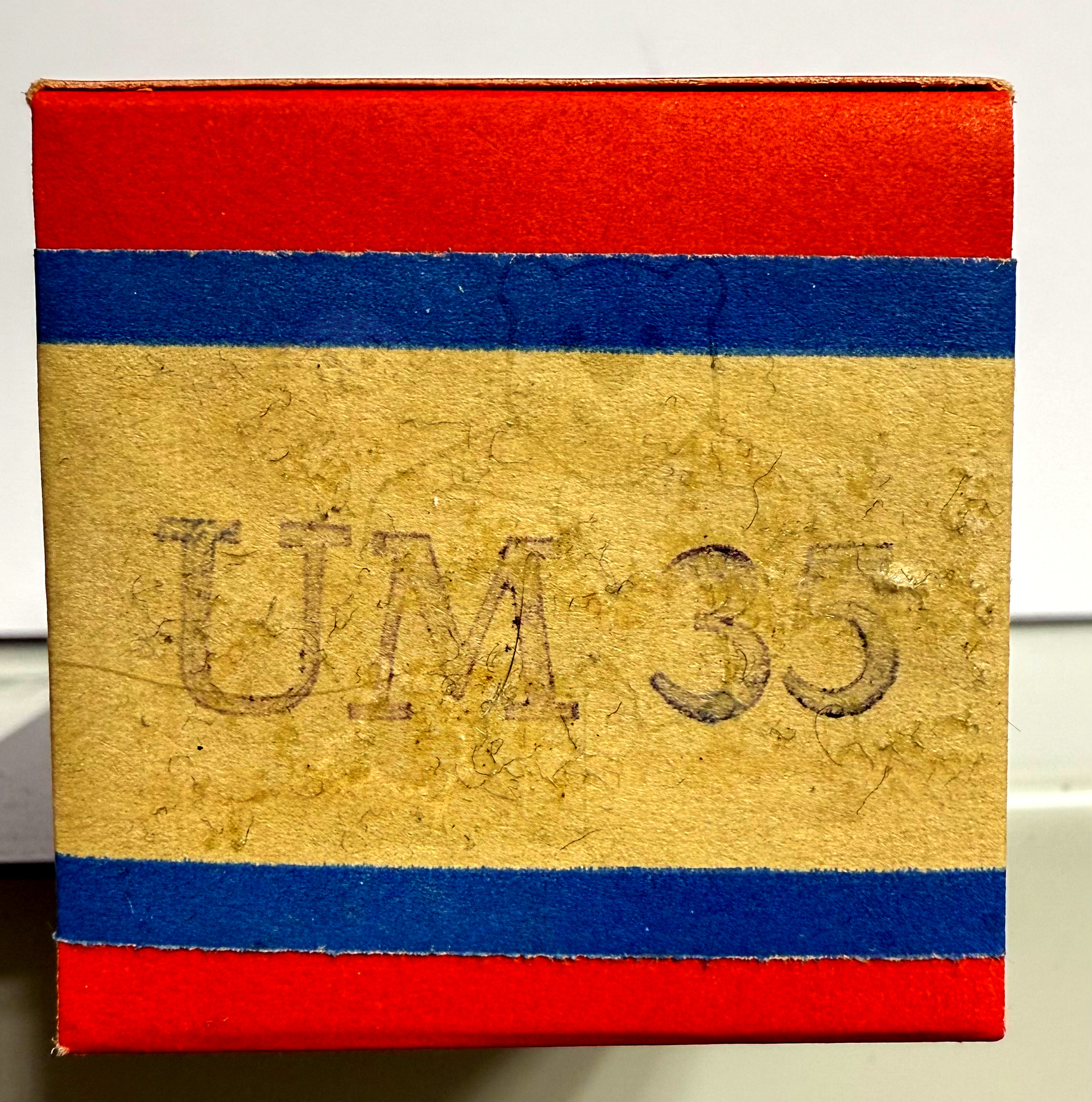

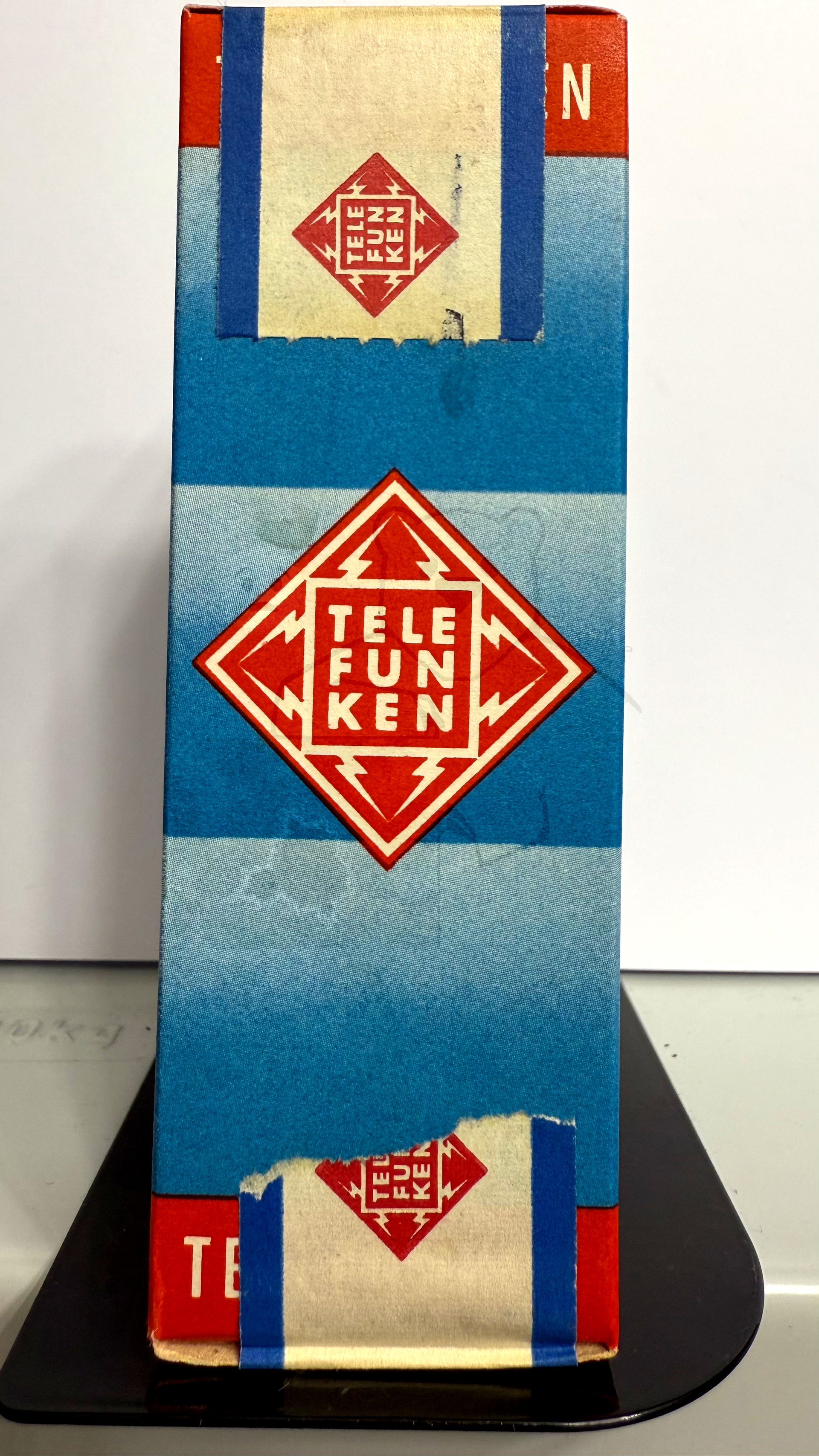

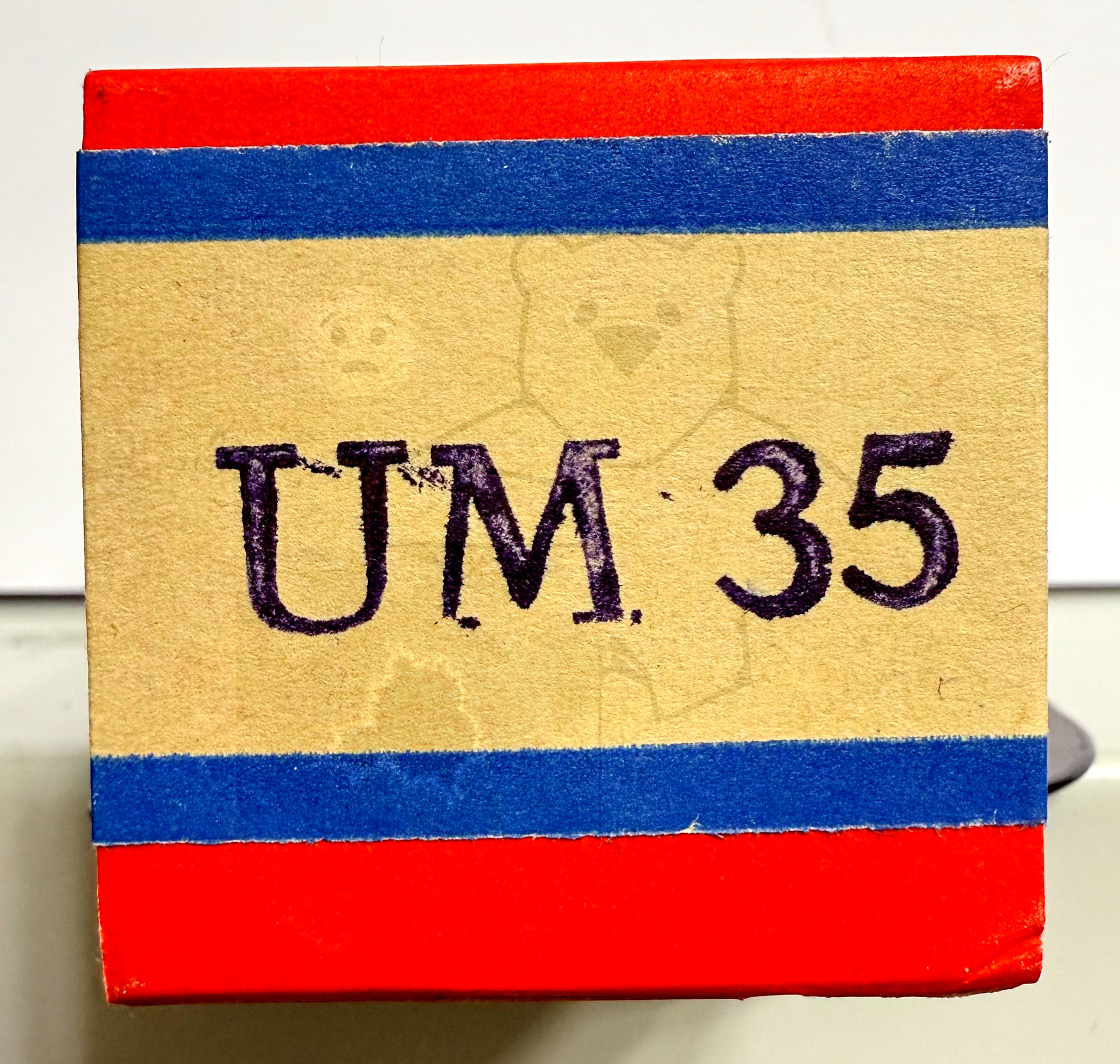

Verpackung	Versiegelte Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S112

🔎 Beschreibung der Systeme für die Röhre: UM35

	System 1
Kathode	7
Gitter 1	5
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2	Steg: Stift 6
Leuchtschirm	4
Heizung	1, 8
Abschirmung

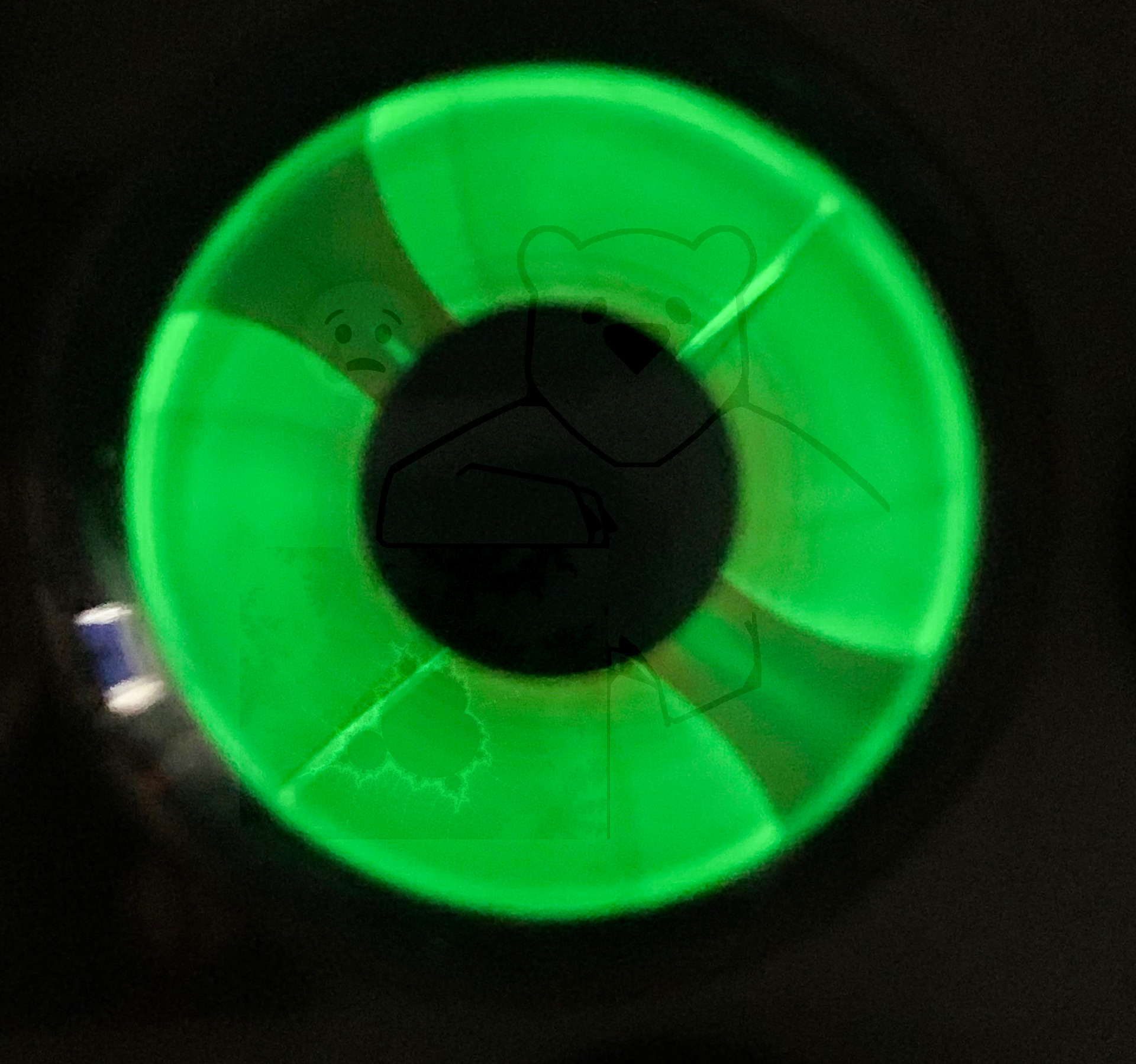

Funktion	→ Magisches Auge

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UM35

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UM35
Datenblatt UM35 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (1667 kB)
Pruefkarte UM35 - Funke W19 Roehrenpruefer.pdf (142 kB)
Pruefkarte UM35 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
