đ Beschreibung der Röhre: DCH21 Inventarnummer: 06684
| Name | â DCH21 |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 1,4 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | FI |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Wehrmacht Eigentum, BAL 865, 15 42 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S111a |
đ Beschreibung der Systeme fĂŒr die Röhre: DCH21
| System 1 | System 2 | |
| Kathode | 1 | 1 |
| Gitter 1 | 5 | Kappe |
| Gitter 2 | 4 | |
| Gitter 3 | 5 | |
| Gitter 4 | 4 | |
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 7 | 3 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 8 | 1, 8 |
| Abschirmung | 2 | 2 |
| Funktion | â Oszillator |
â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der DCH21
Bildquelle: Neuberger RPM 370-1 Messkarte
đ DatenblĂ€tter zur Röhre: DCH21
Pruefkarte DCH21 DCH31 - Karte 1 - Funke W19 Roehrenpruefer.pdf (173 kB)
Pruefkarte DCH21 DCH31 - Karte 2 - Funke W19 Roehrenpruefer.pdf (166 kB)
Pruefkarte DCH21 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)
Pruefkarte DCH21 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (196 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: DCH21

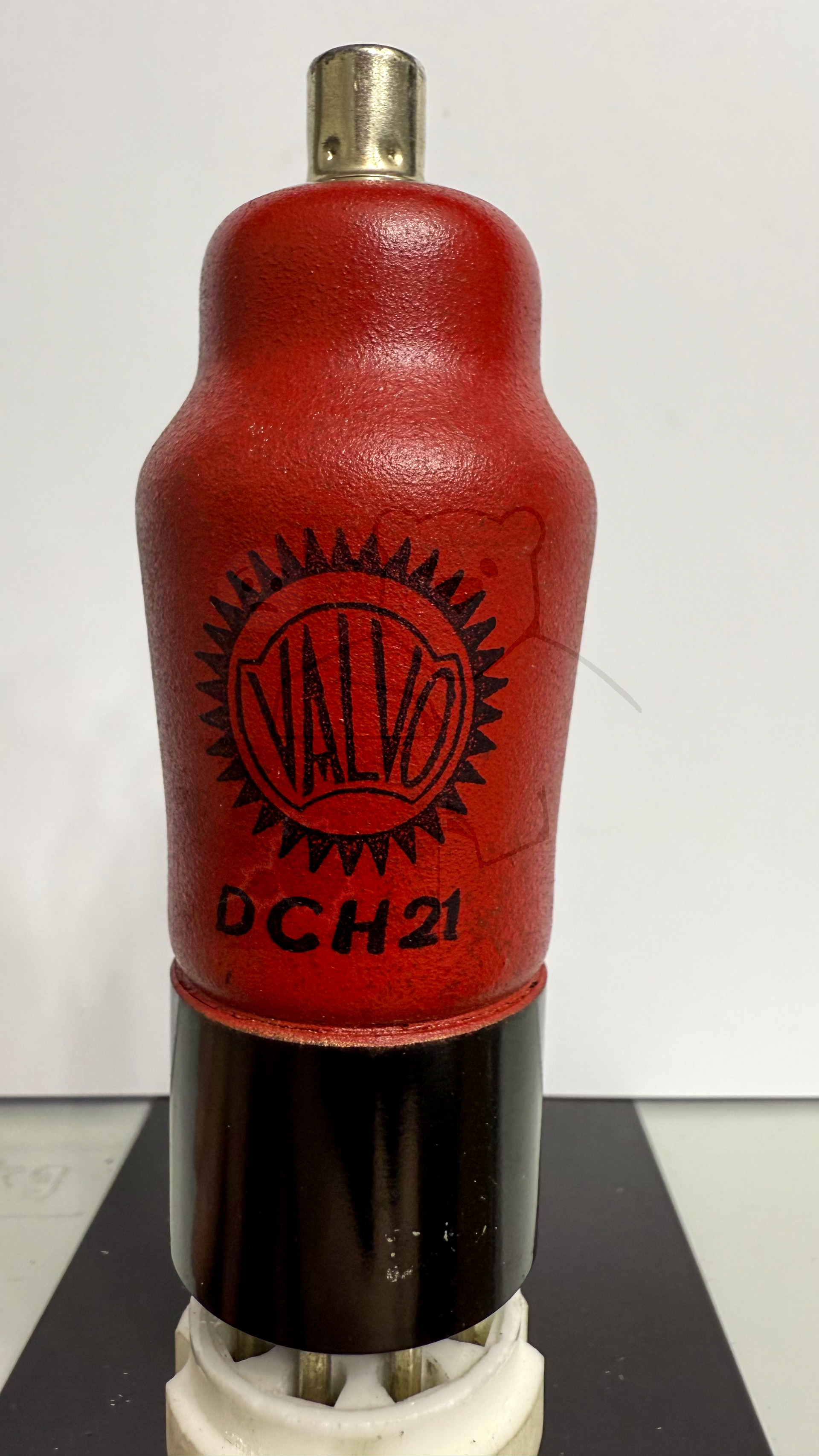

Röhre DCH21 #6684 Bild 1
Röhre DCH21 #6684 Bild 2

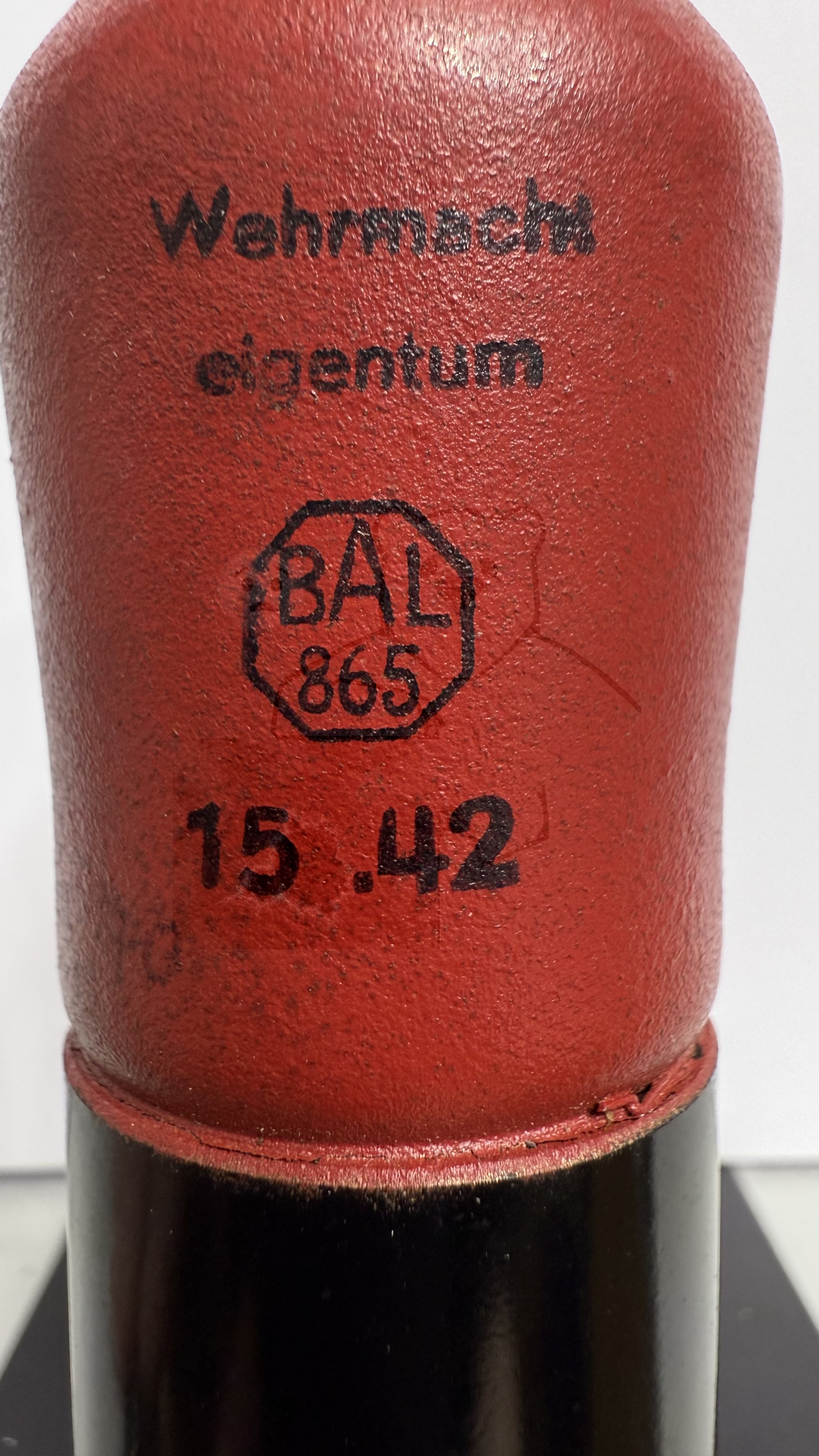

Röhre DCH21 #6684 Bild 3

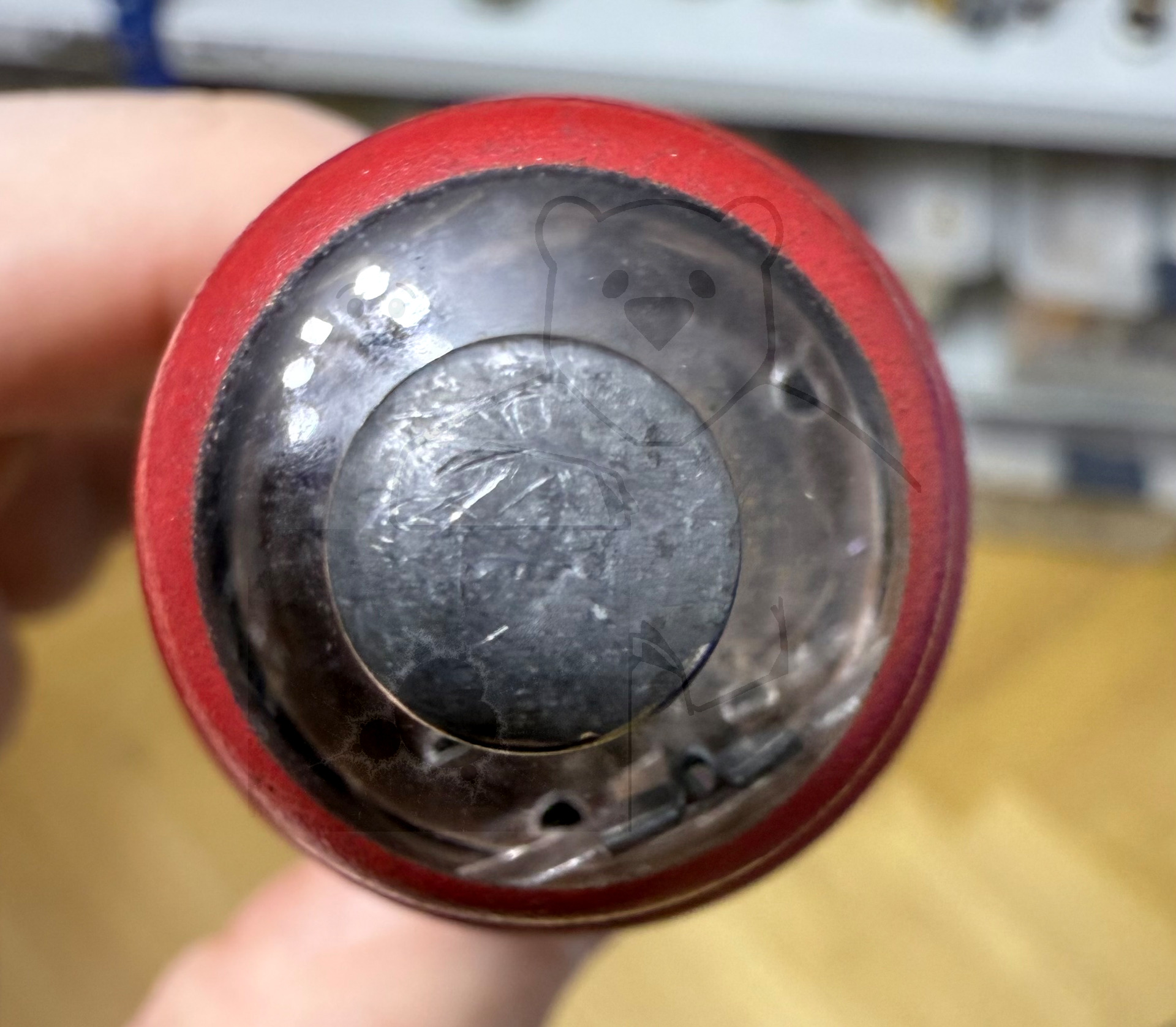

Röhre DCH21 #6684 Bild 4

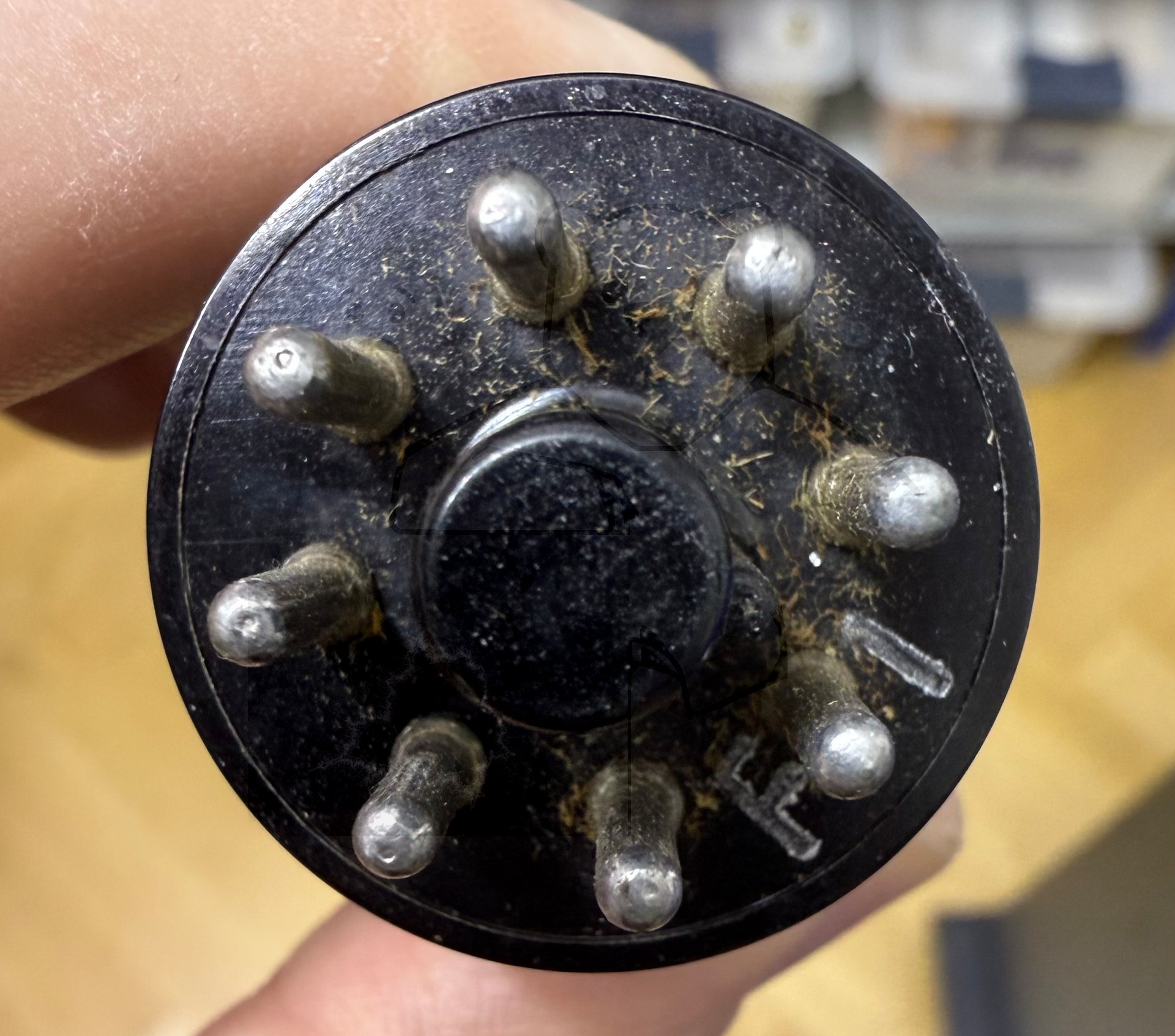

Röhre DCH21 #6684 Bild 5
