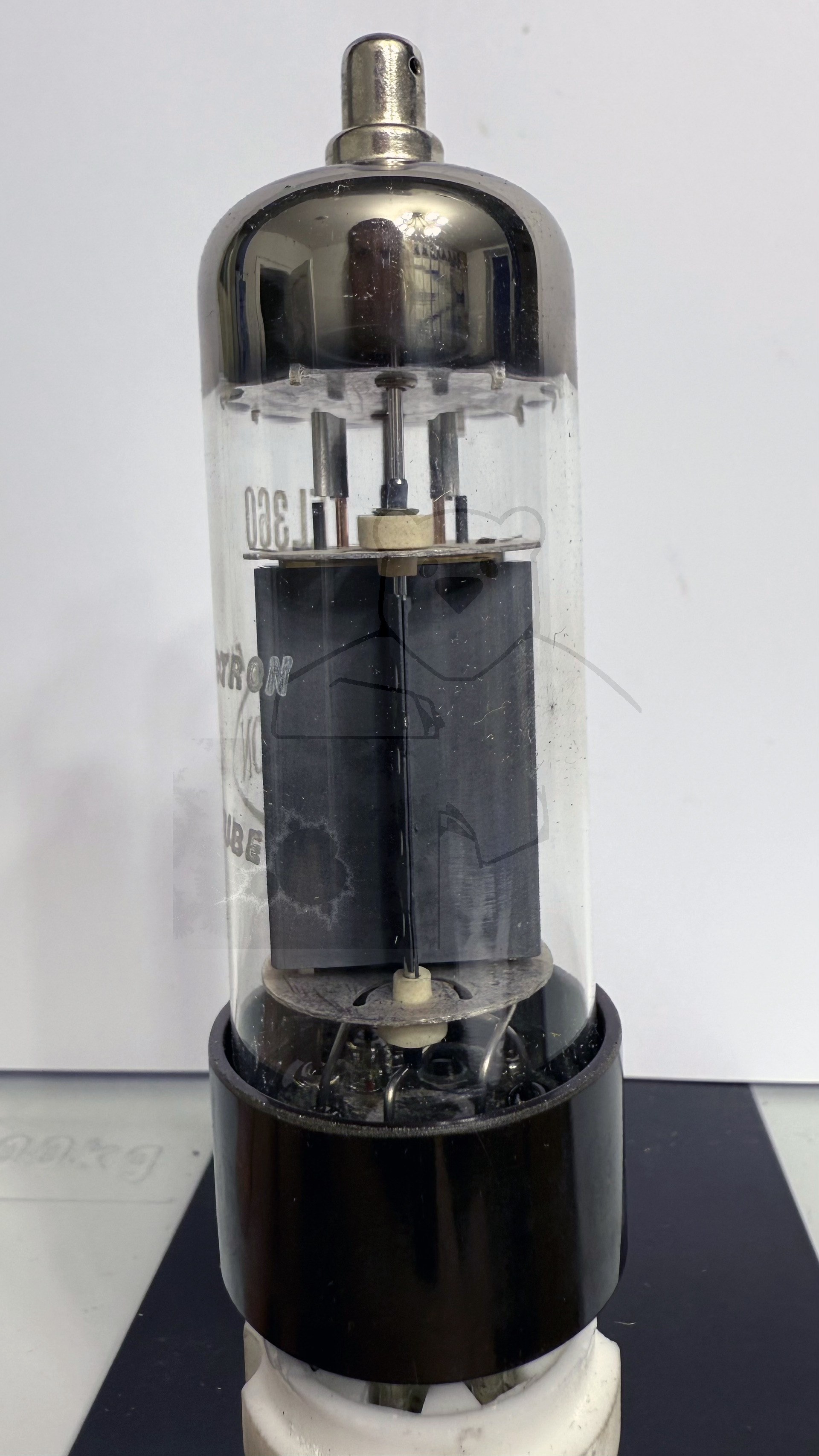

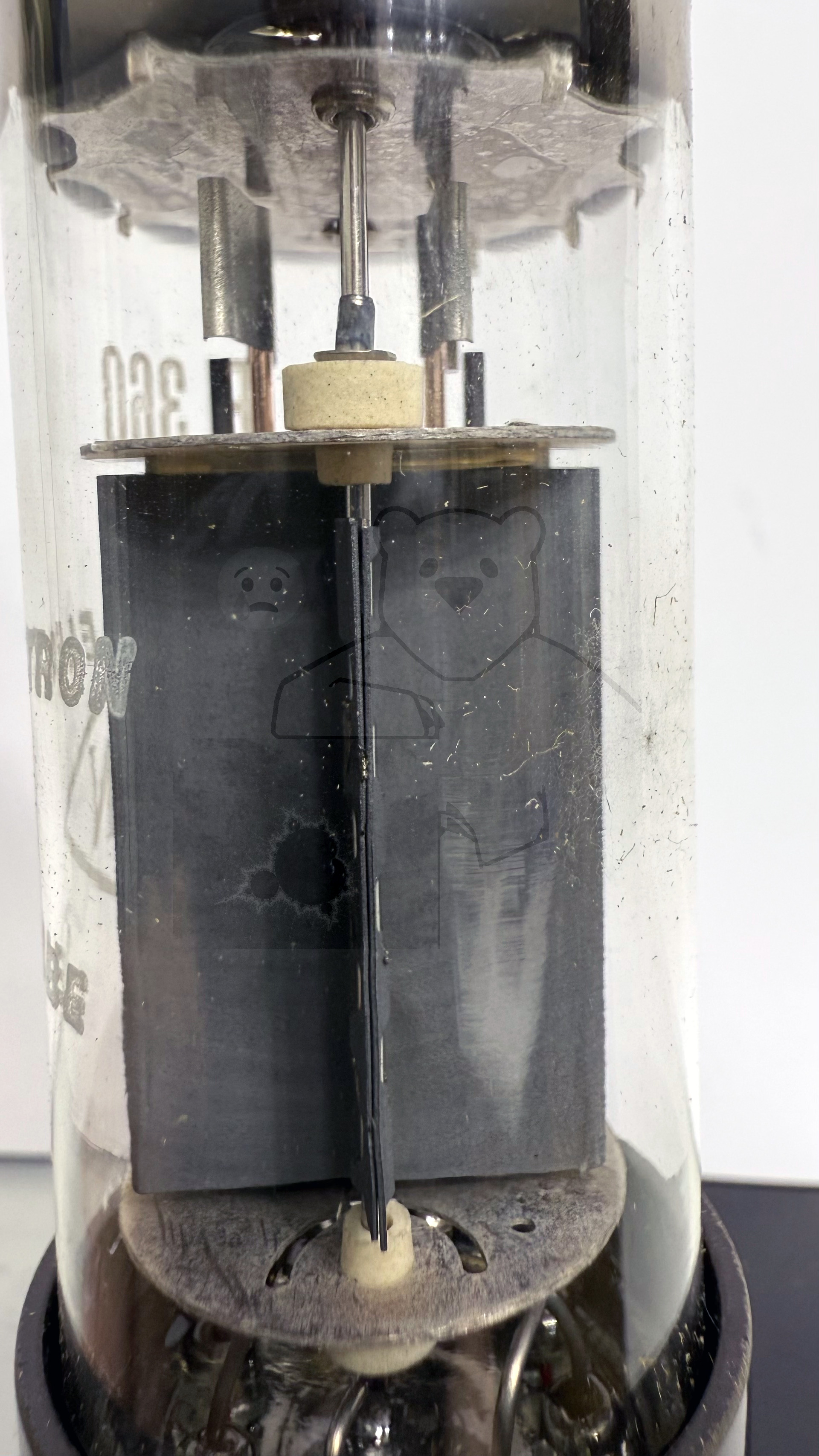

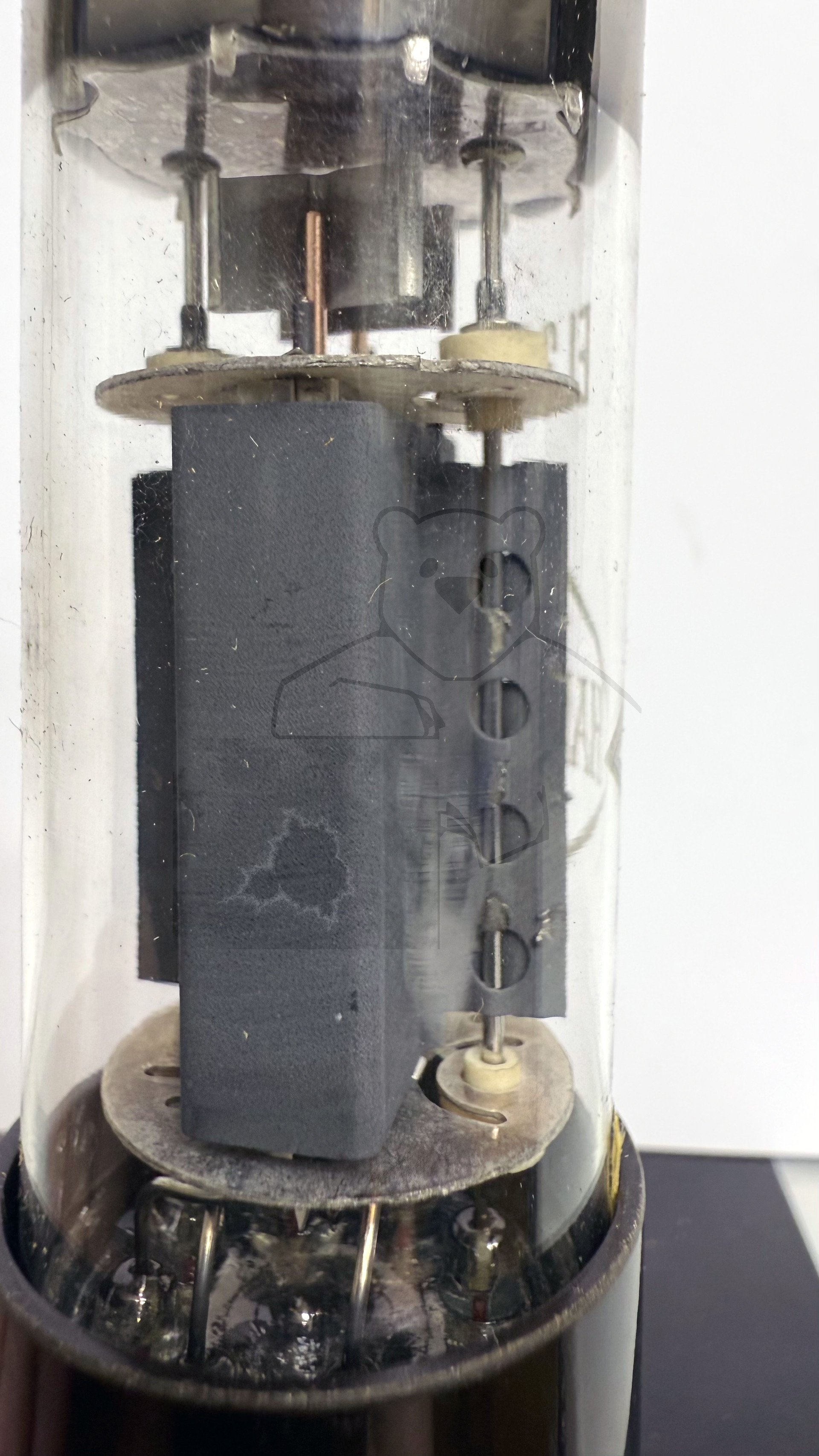

Daten und Bilder der Röhre: EL360

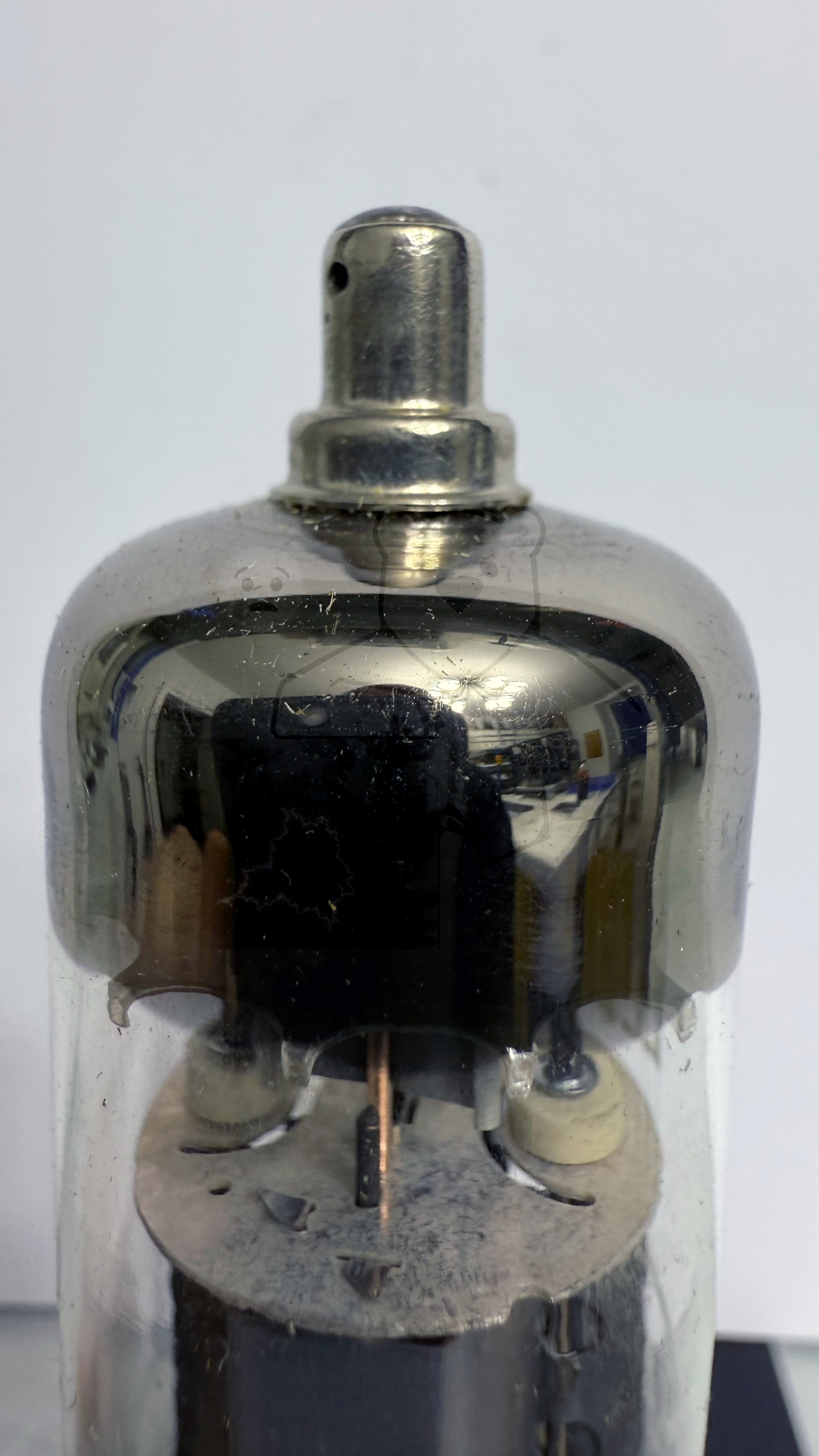

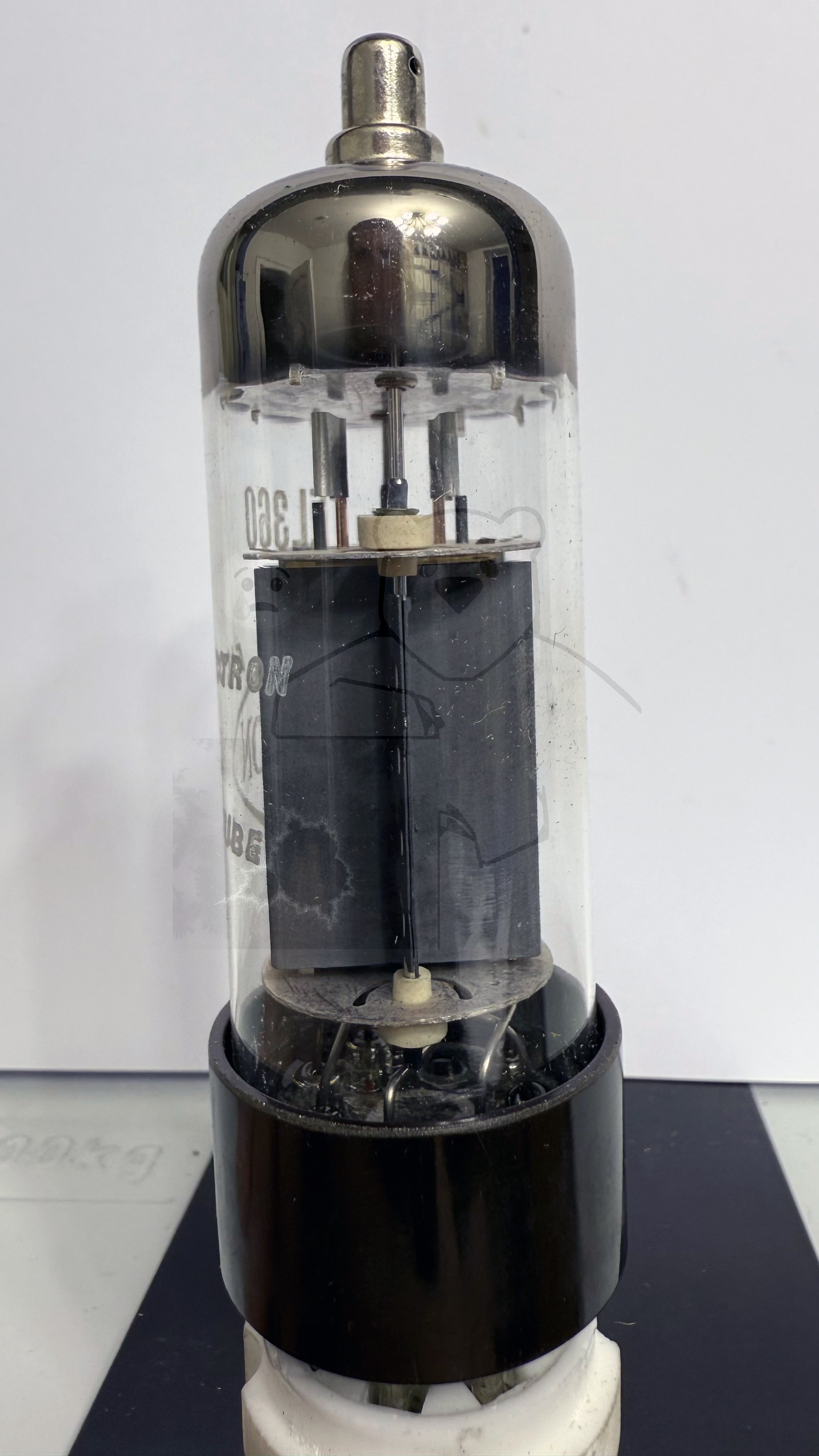

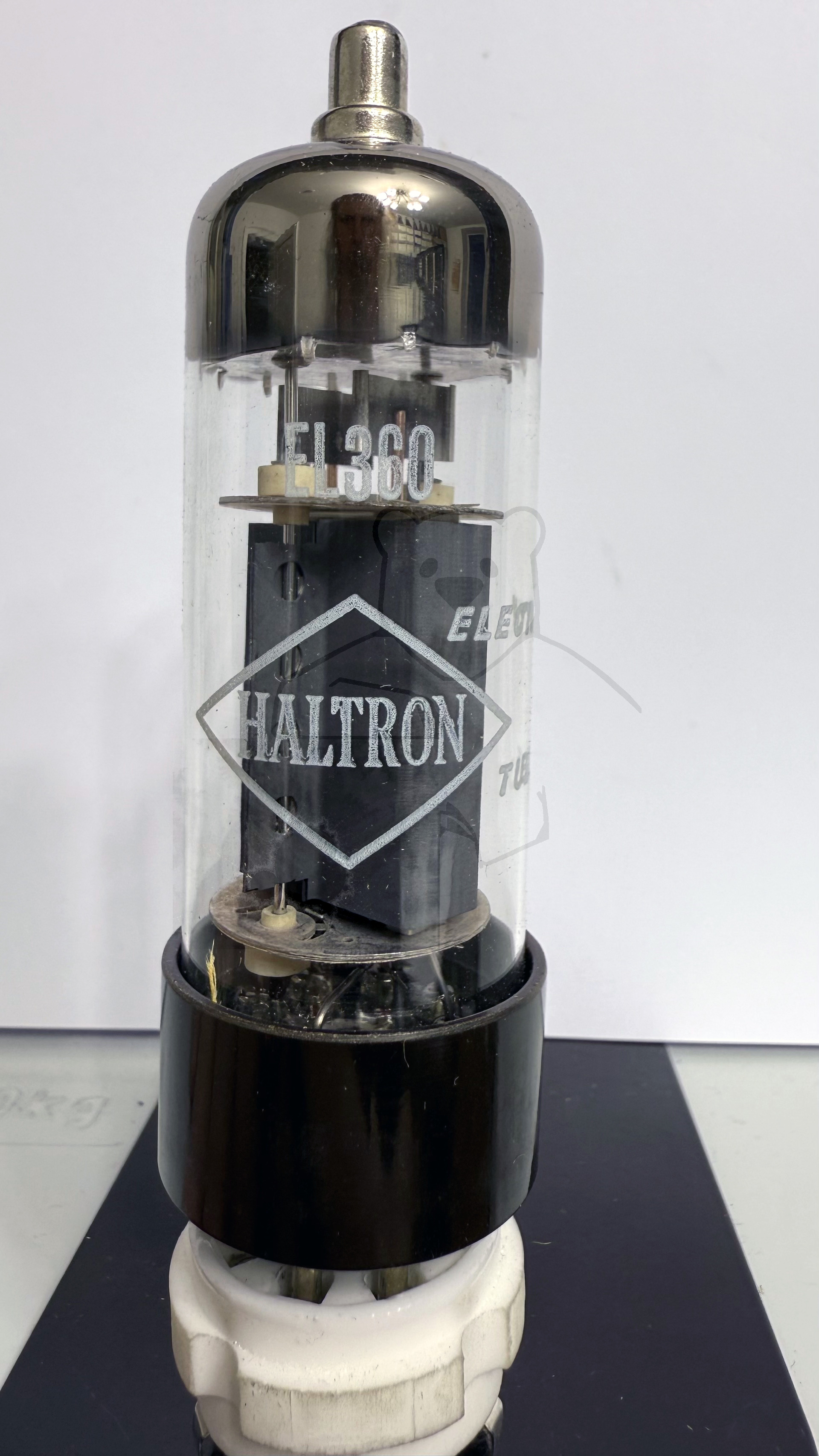

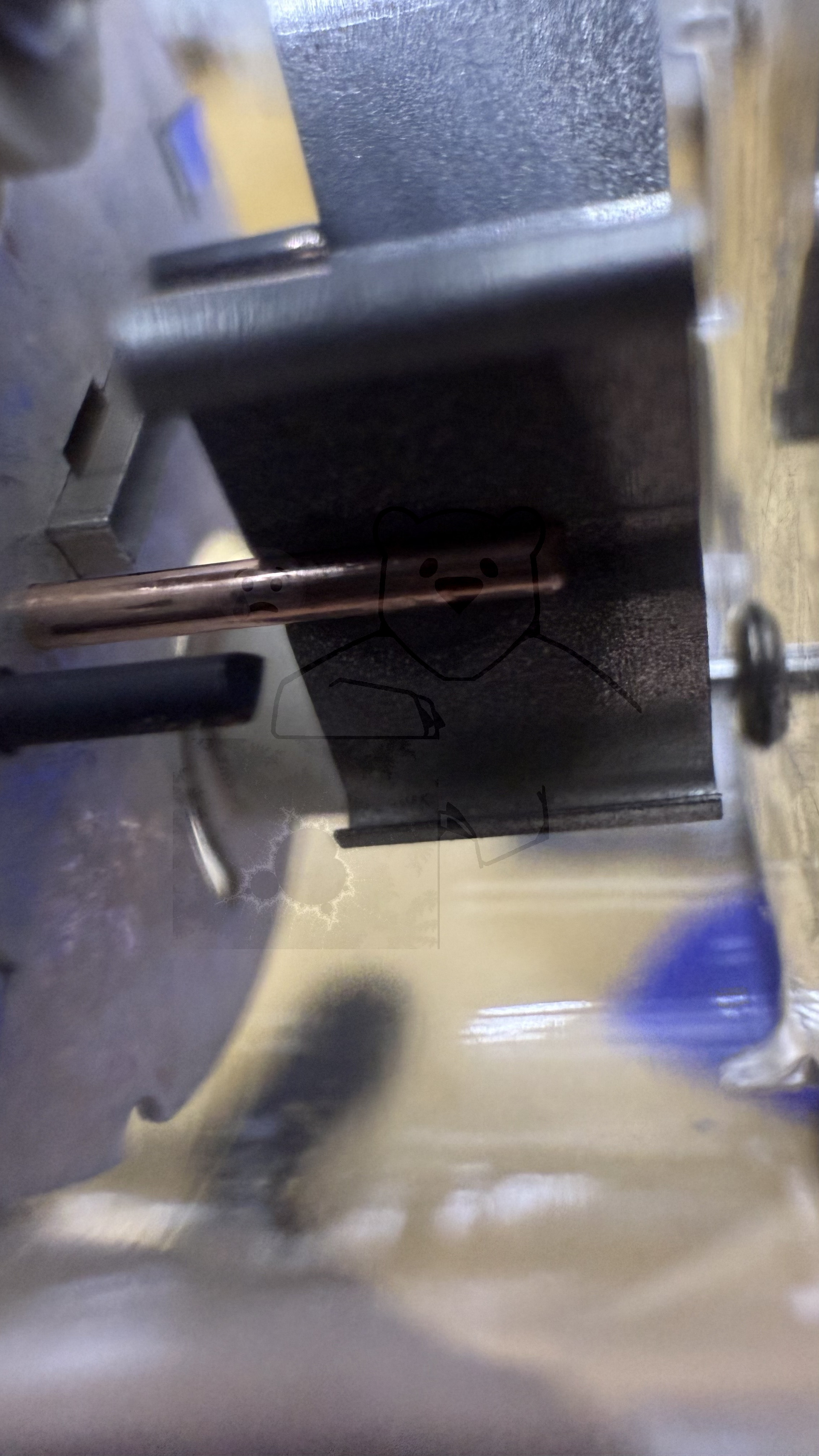

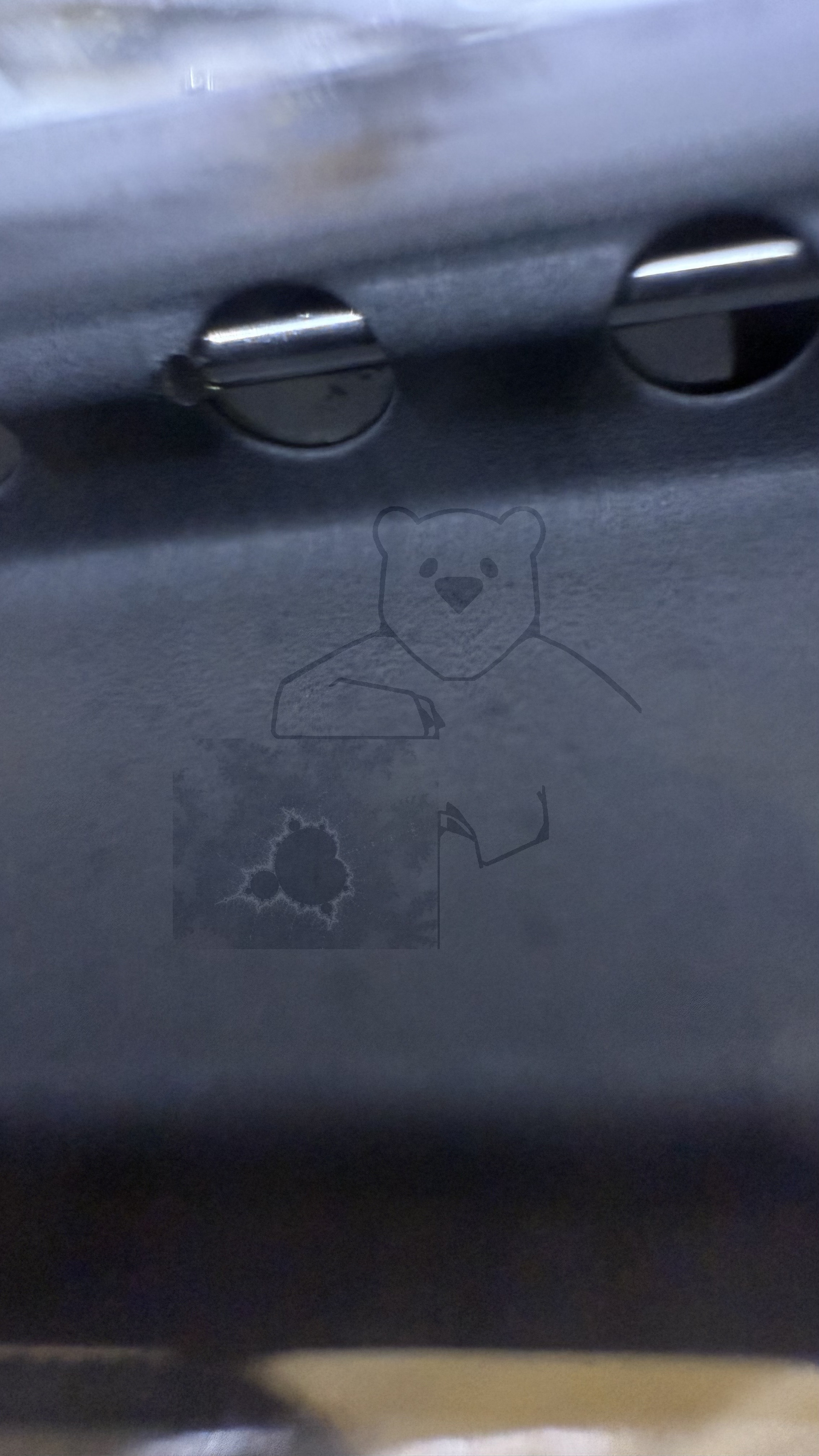

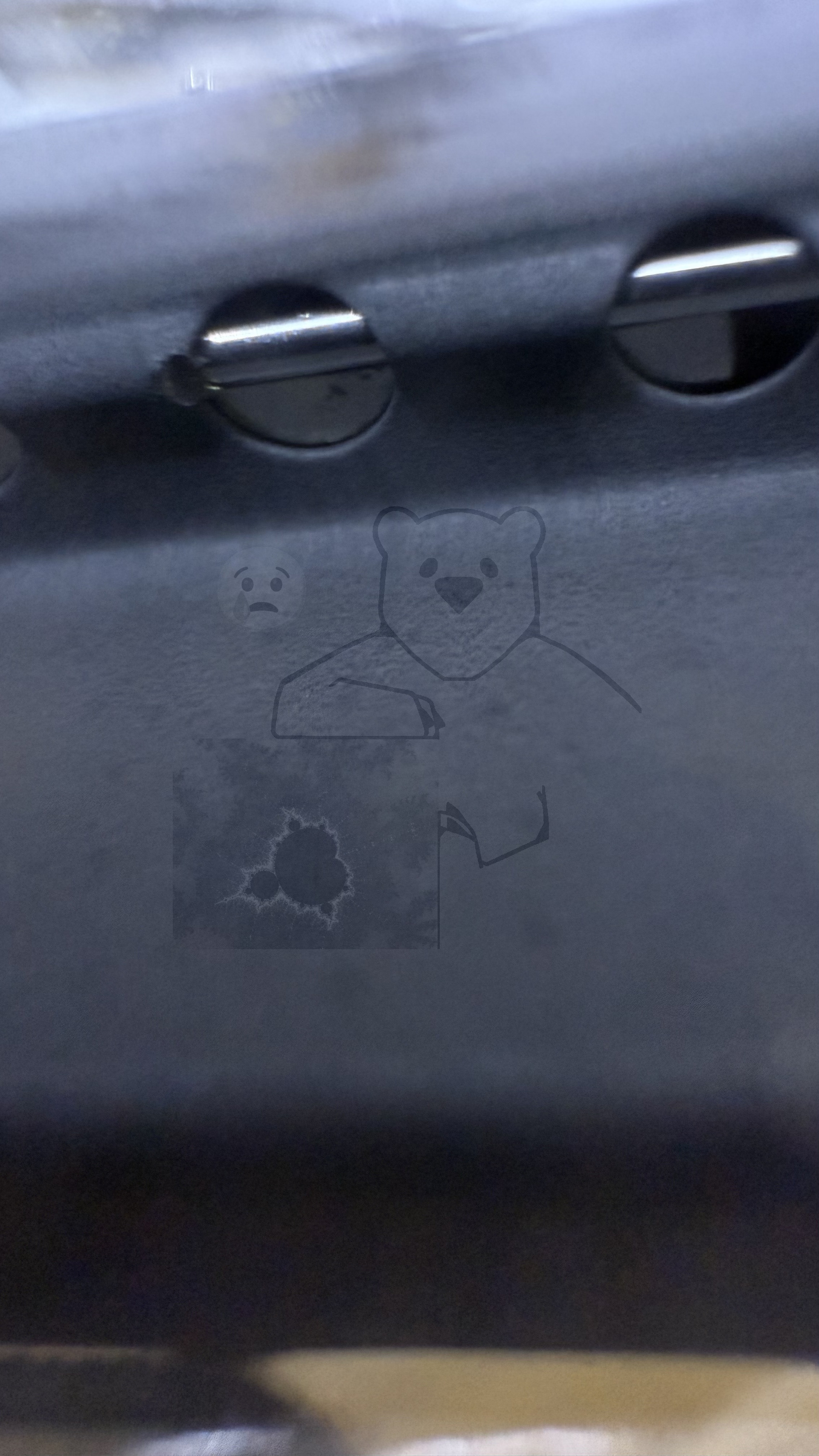

🔎 Beschreibung der Röhre: EL360 Inventarnummer: 06668

Name	→ EL360
Vergleichsname
Hersteller	→ Haltron
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,27
Art der Heizung	Indirekt

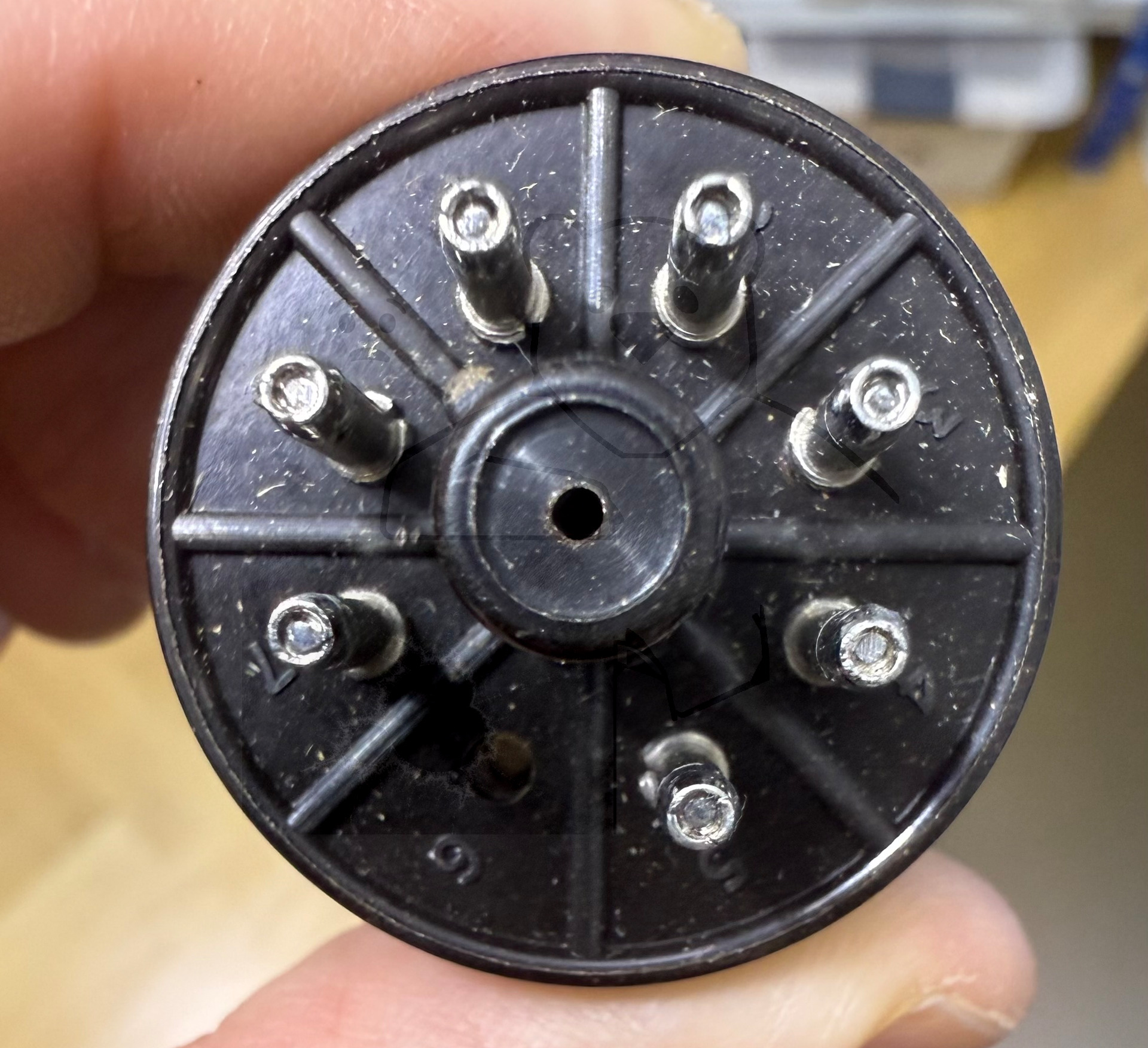

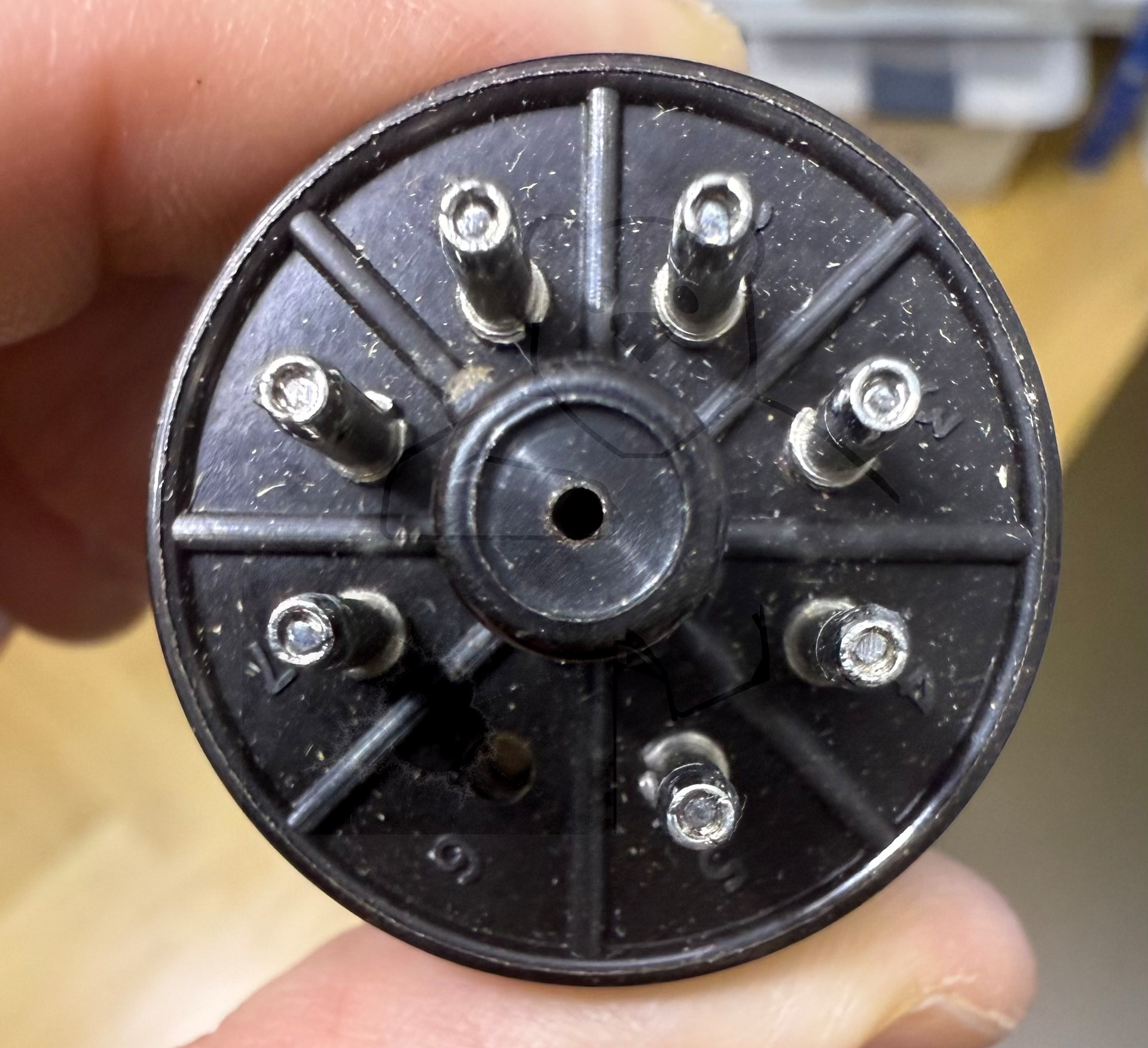

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

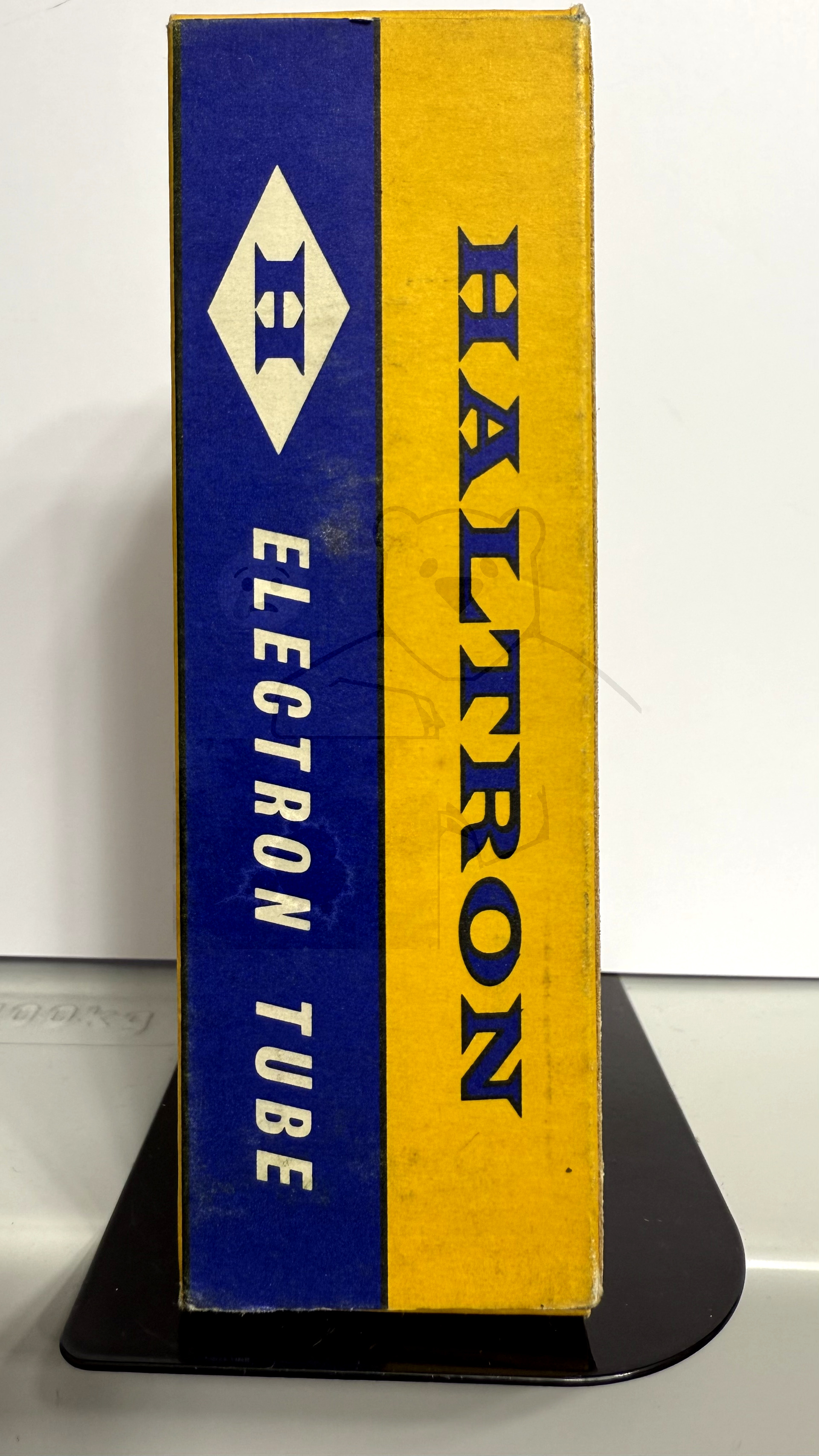

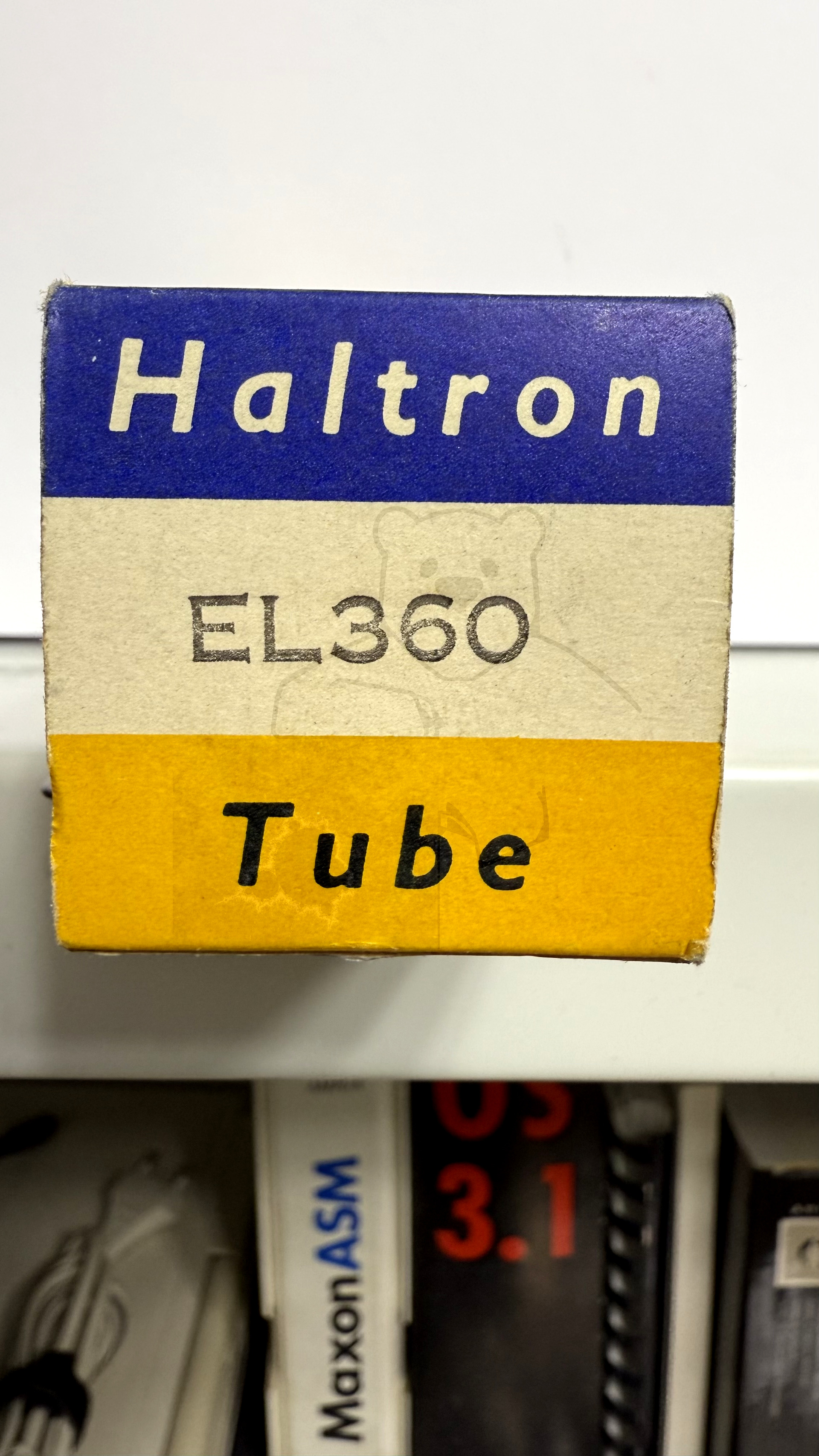

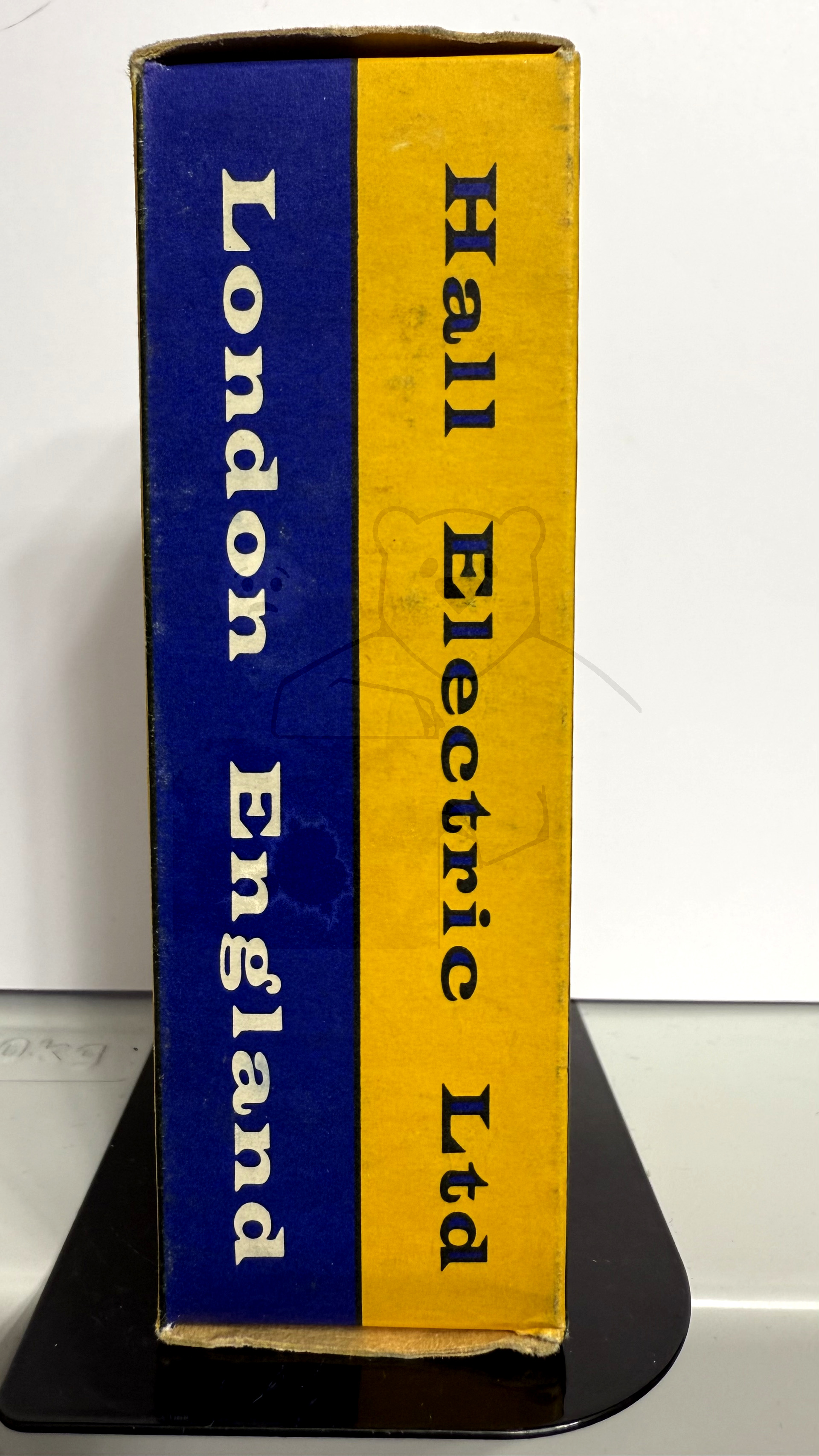

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S108

🔎 Beschreibung der Systeme für die Röhre: EL360

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

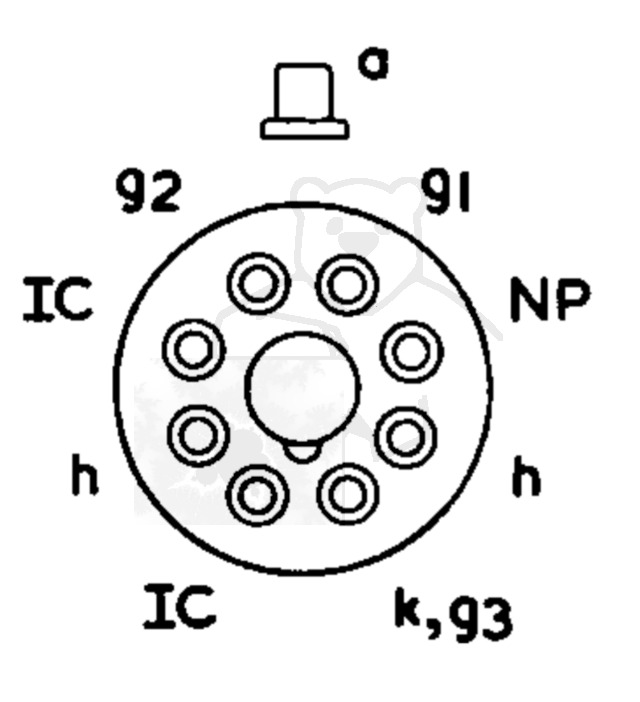

🔎 Sockelschaltung der EL360

Bildquelle: Mullard Datenblatt

🔎 Datenblätter zur Röhre: EL360
Datenblatt EL360 Mullard [www.tubedata.info].pdf (950 kB)
Pruefkarte EL360 - Neuberger RPM370 Roehrenmessgeraet.pdf (94 kB)
Pruefkarte EL360 CV4964 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (283 kB)
