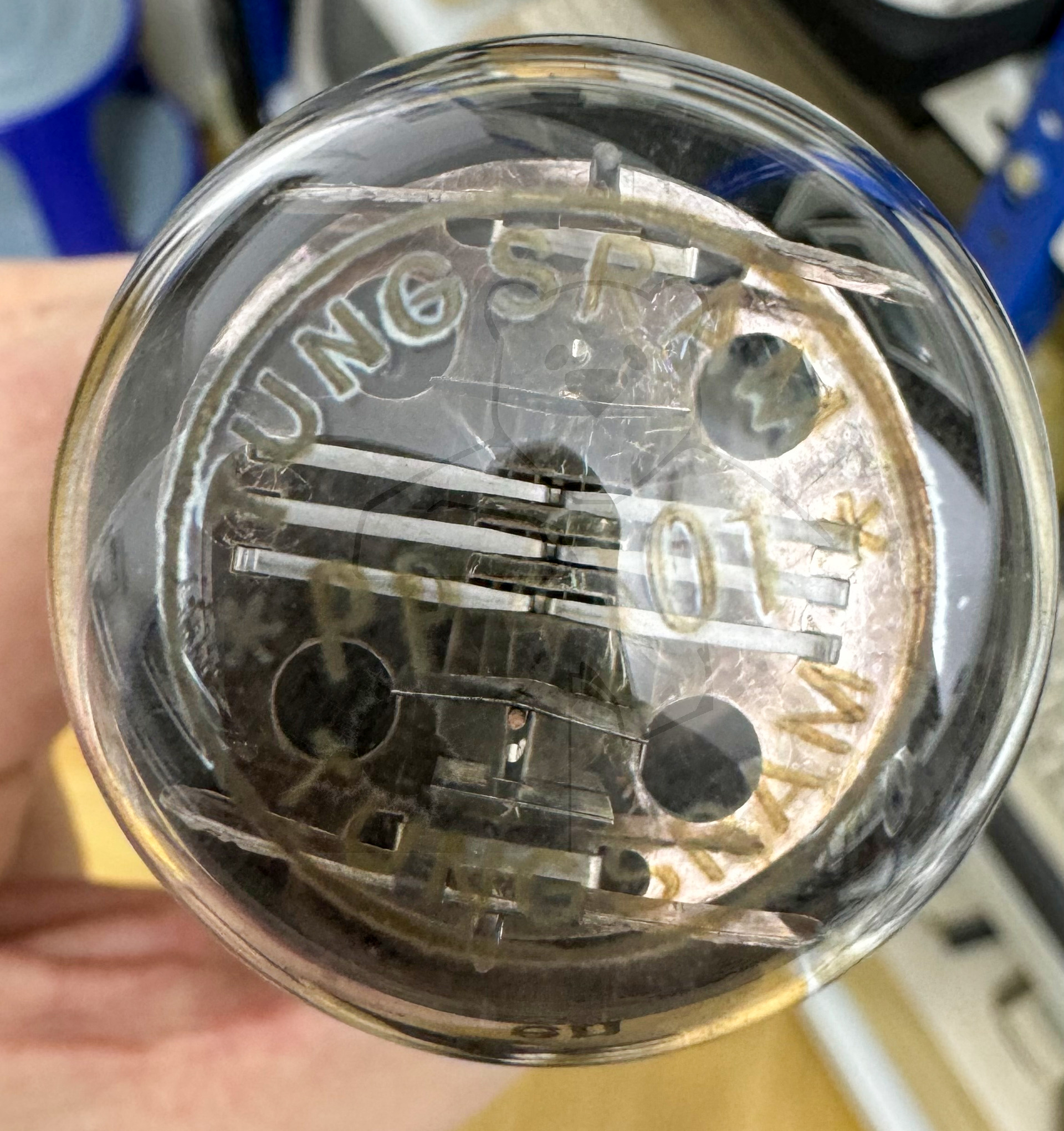

Daten und Bilder der Röhre: PP4101

🔎 Beschreibung der Röhre: PP4101 Inventarnummer: 06662

Name	→ PP4101
Vergleichsname	→ AL1 → E3a III E443H → L496D LK4110 P4100 → RES964
Hersteller	→ Tungsram Radio G.m.b.H Hamburg
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L2

🔎 Beschreibung der Systeme für die Röhre: PP4101

	System 1
Kathode	1
Gitter 1	4
Gitter 2	5
Gitter 3	Mittelanzapfung Heizfaden
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PP4101

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PP4101
Datenblatt RES964 Telefunken Version 1.pdf (182 kB)
Datenblatt RES964 Telefunken Version 2 [www.tubedata.info].pdf (170 kB)
