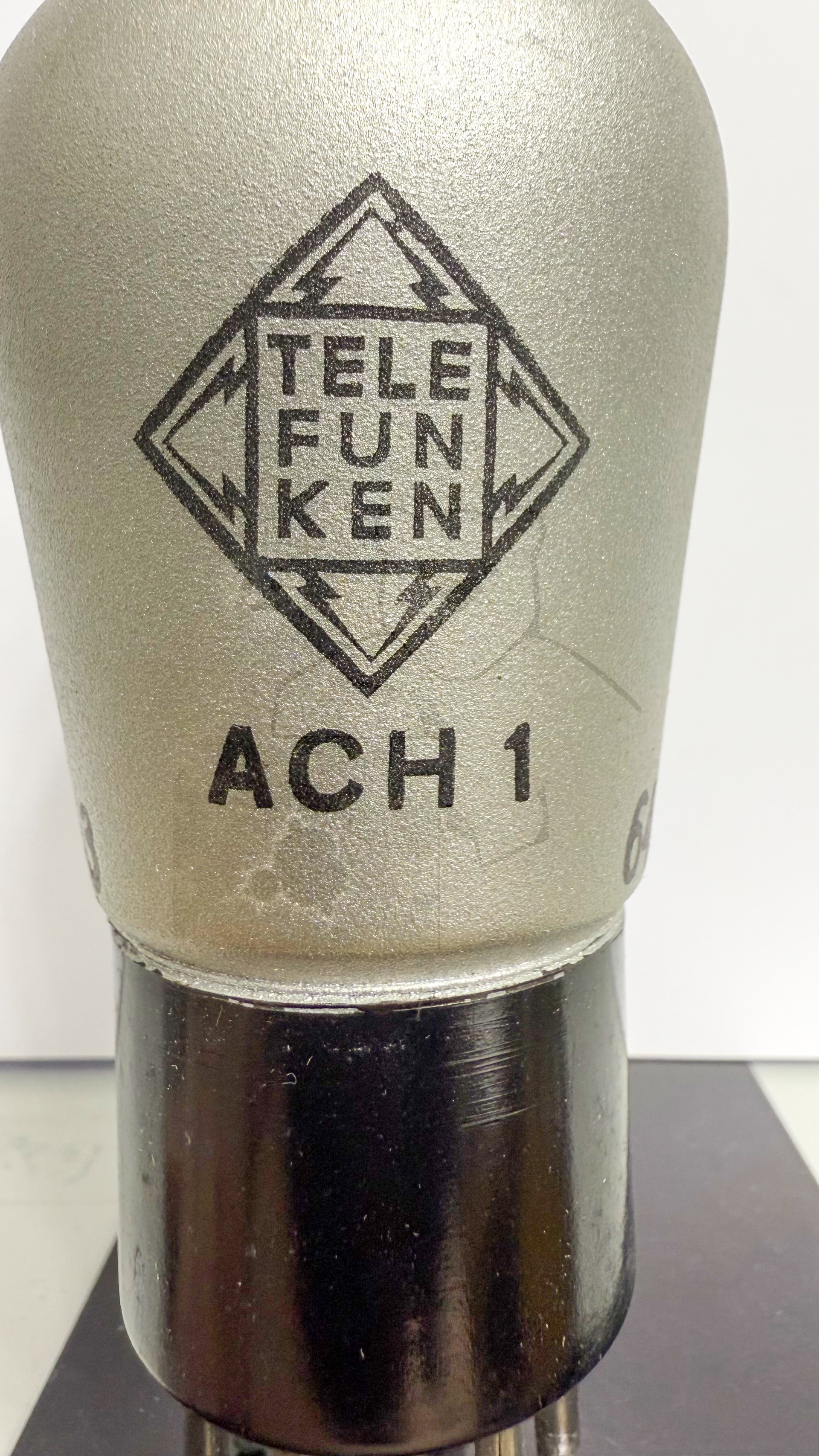

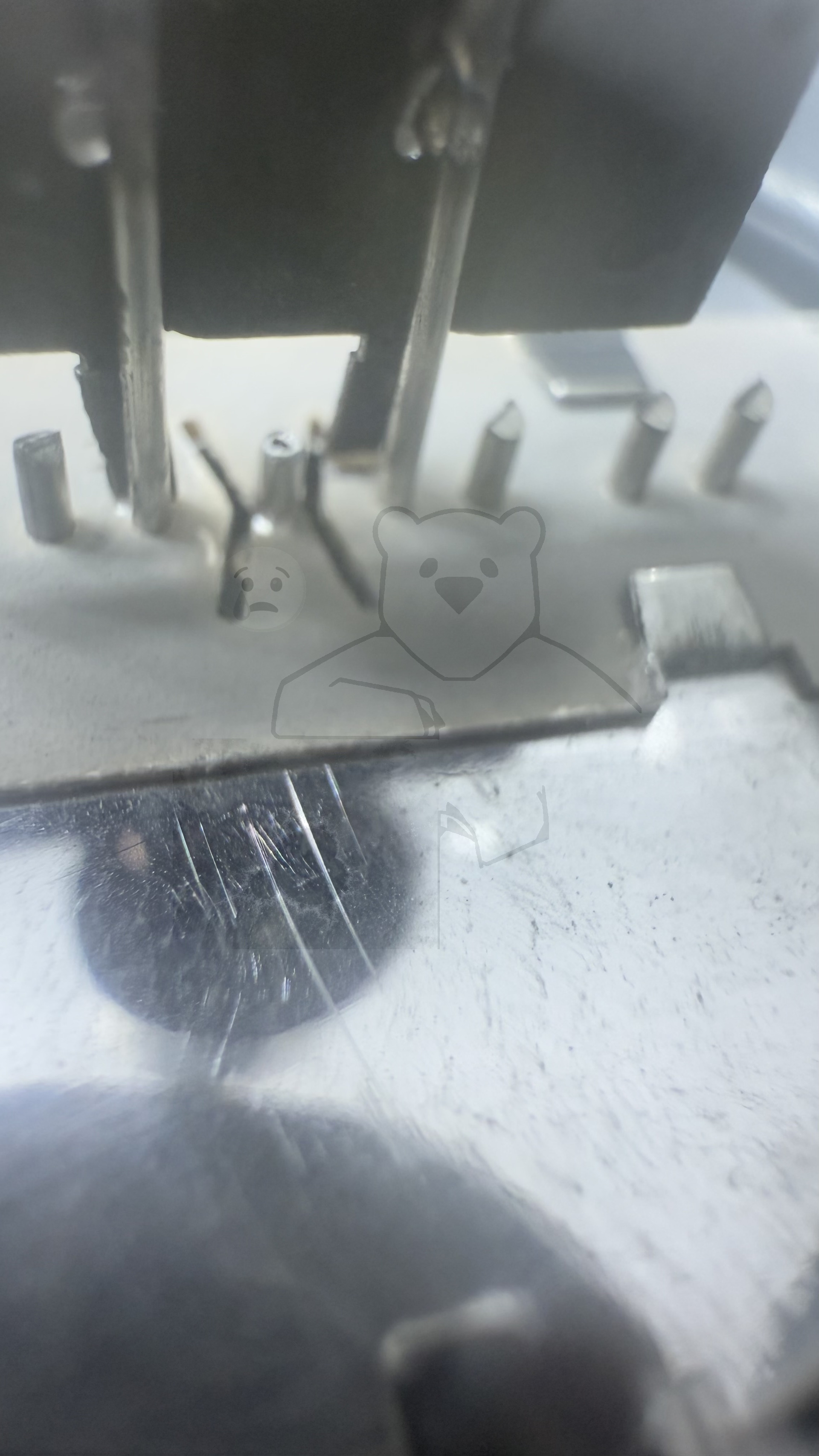

Daten und Bilder der Röhre: ACH1

🔎 Beschreibung der Röhre: ACH1 Inventarnummer: 06660

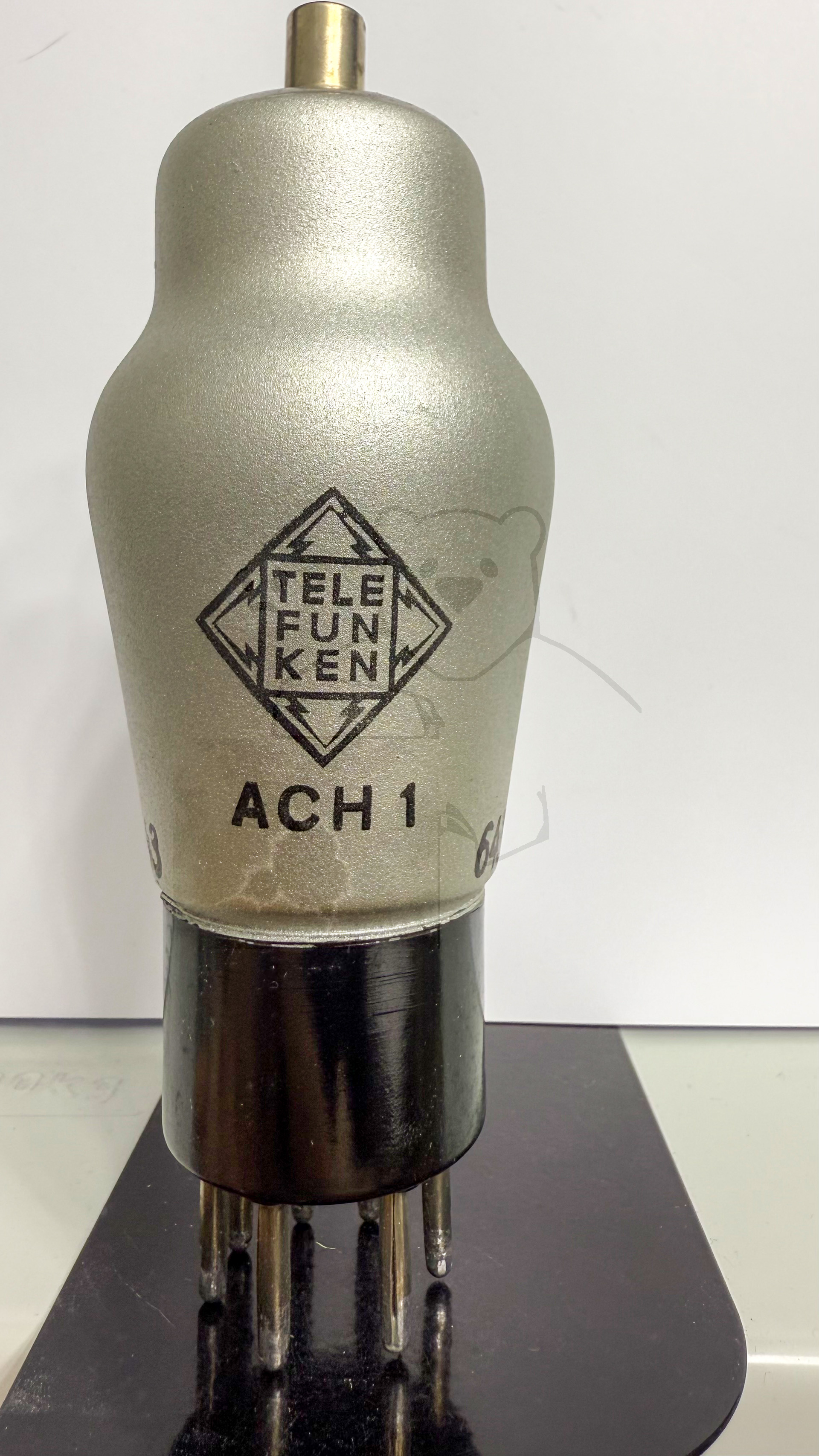

Name	→ ACH1
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Hexodensockel, 7pol. → Liste aller Röhren mit: Hexodensockel, 7pol.
Informationen Röhrentyp
Informationen

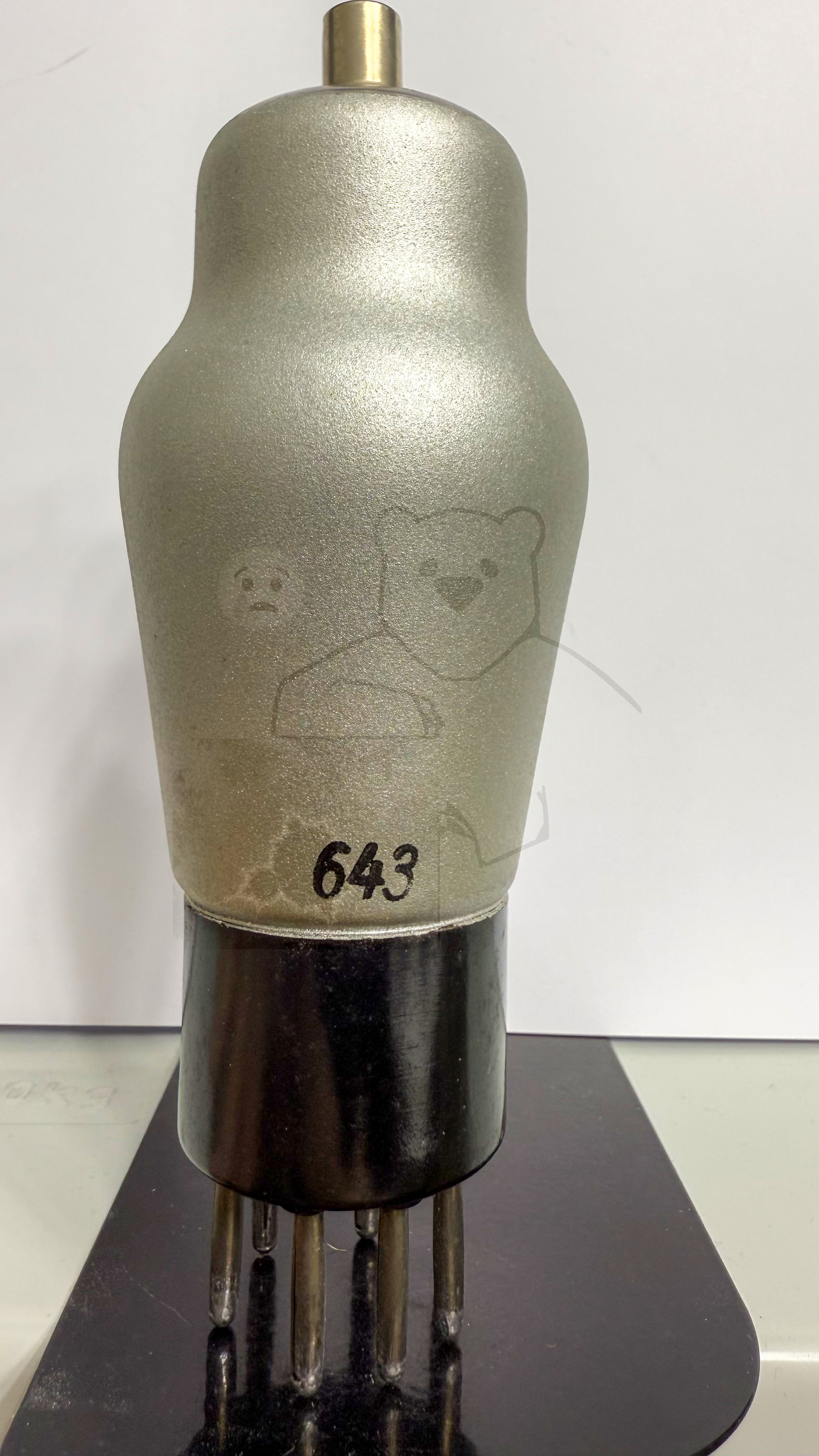

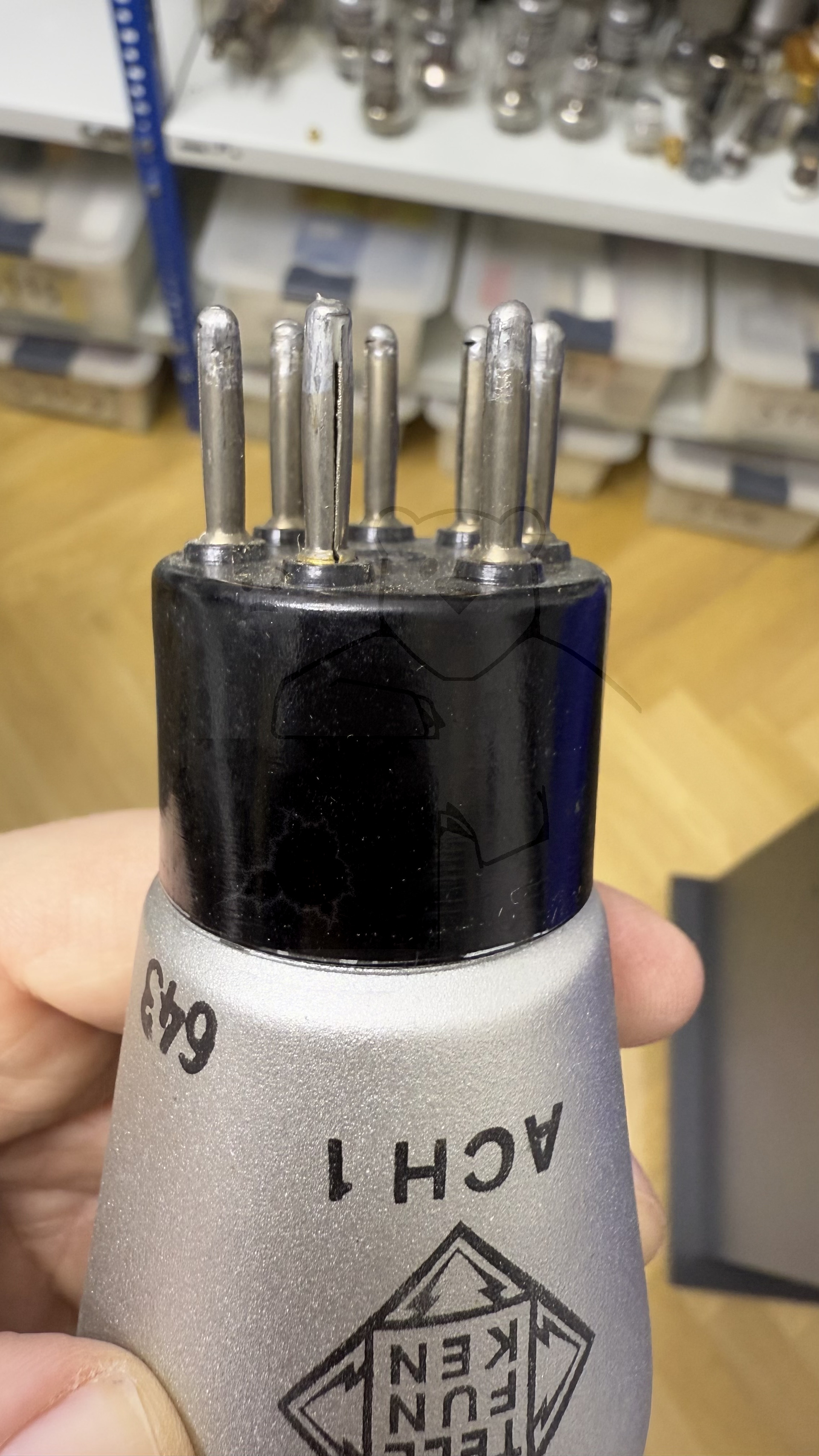

Kenn Nummer	643

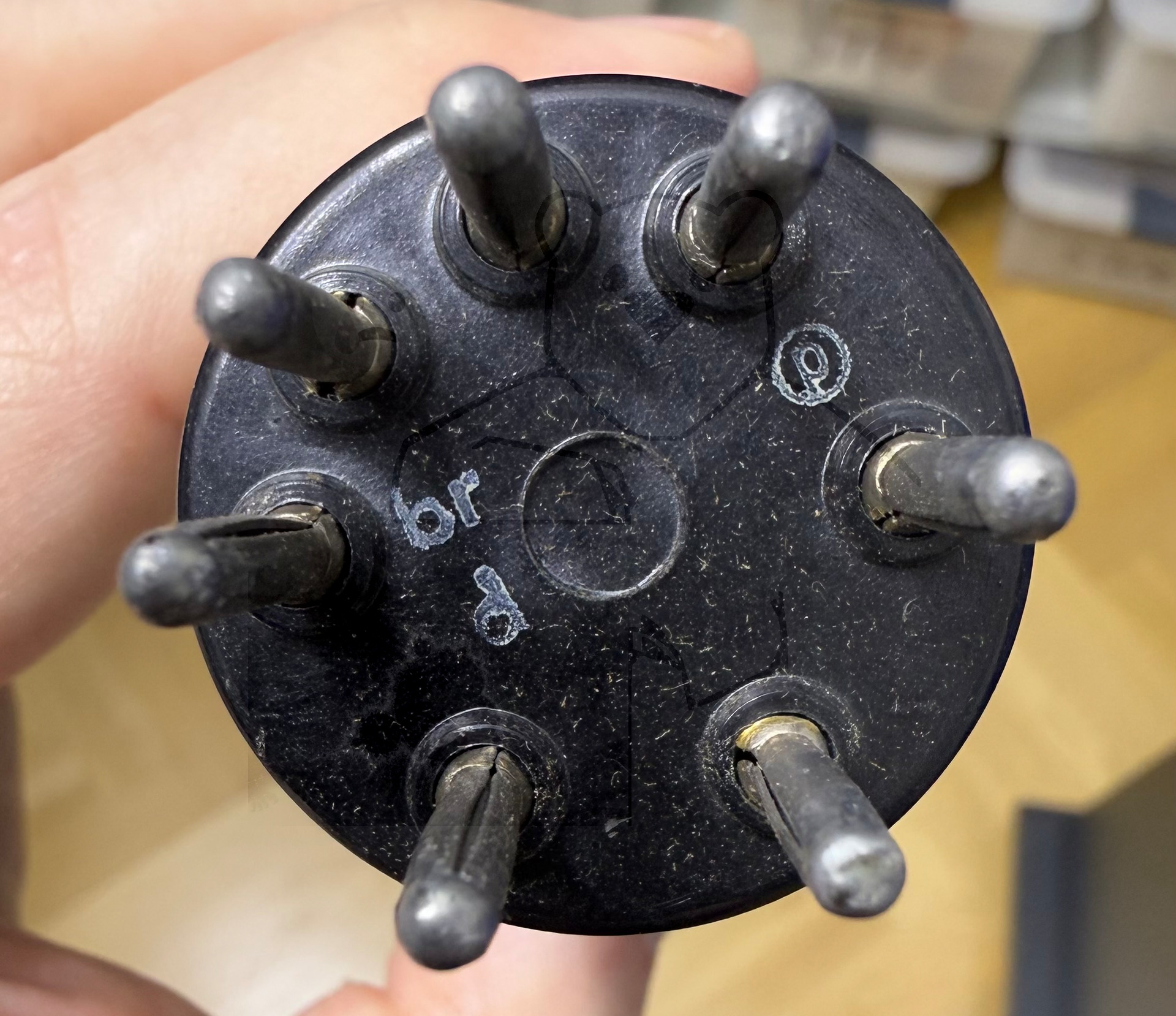

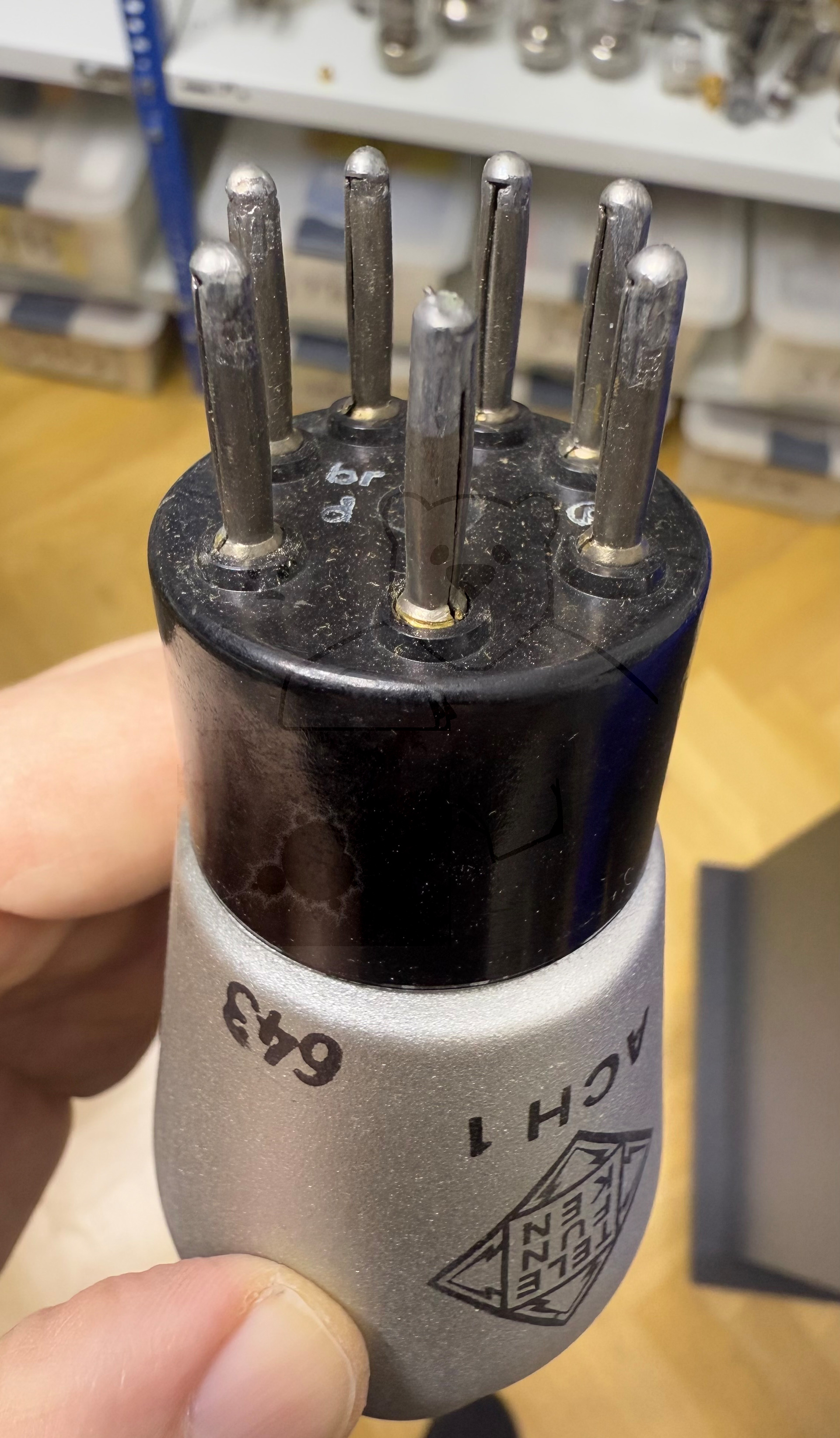

Ätz- Produktionscode	br d
Serien Nummer

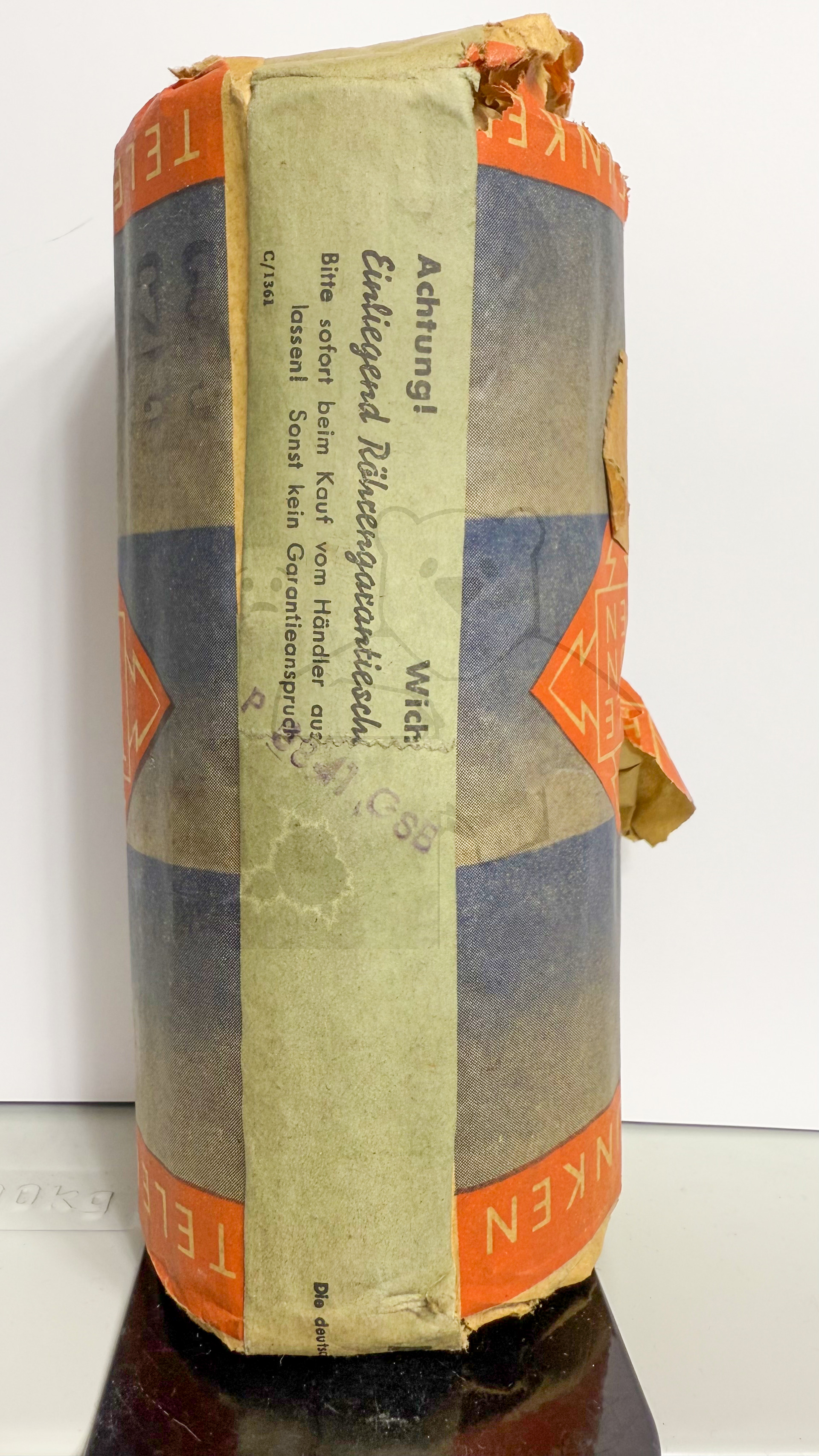

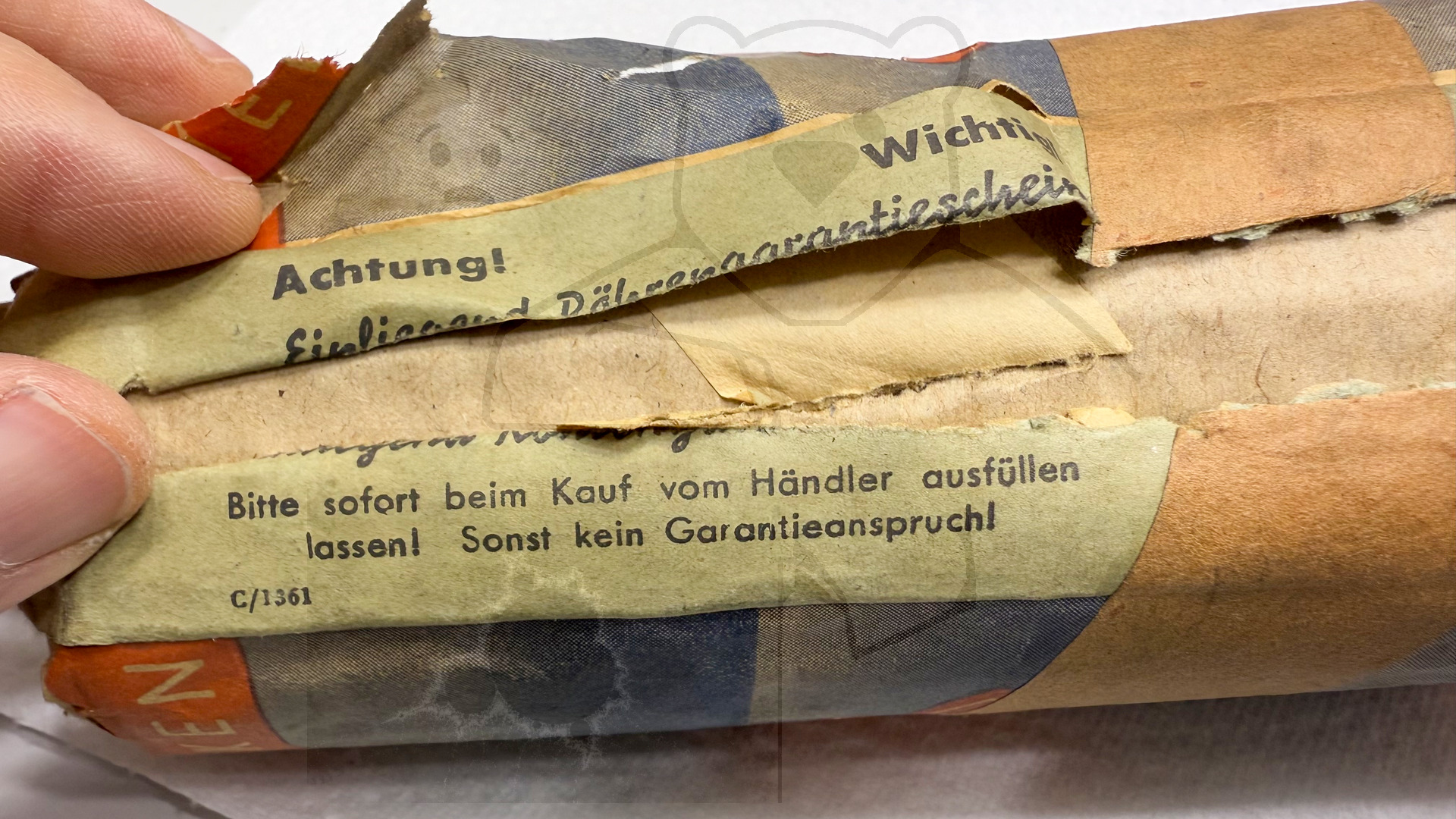

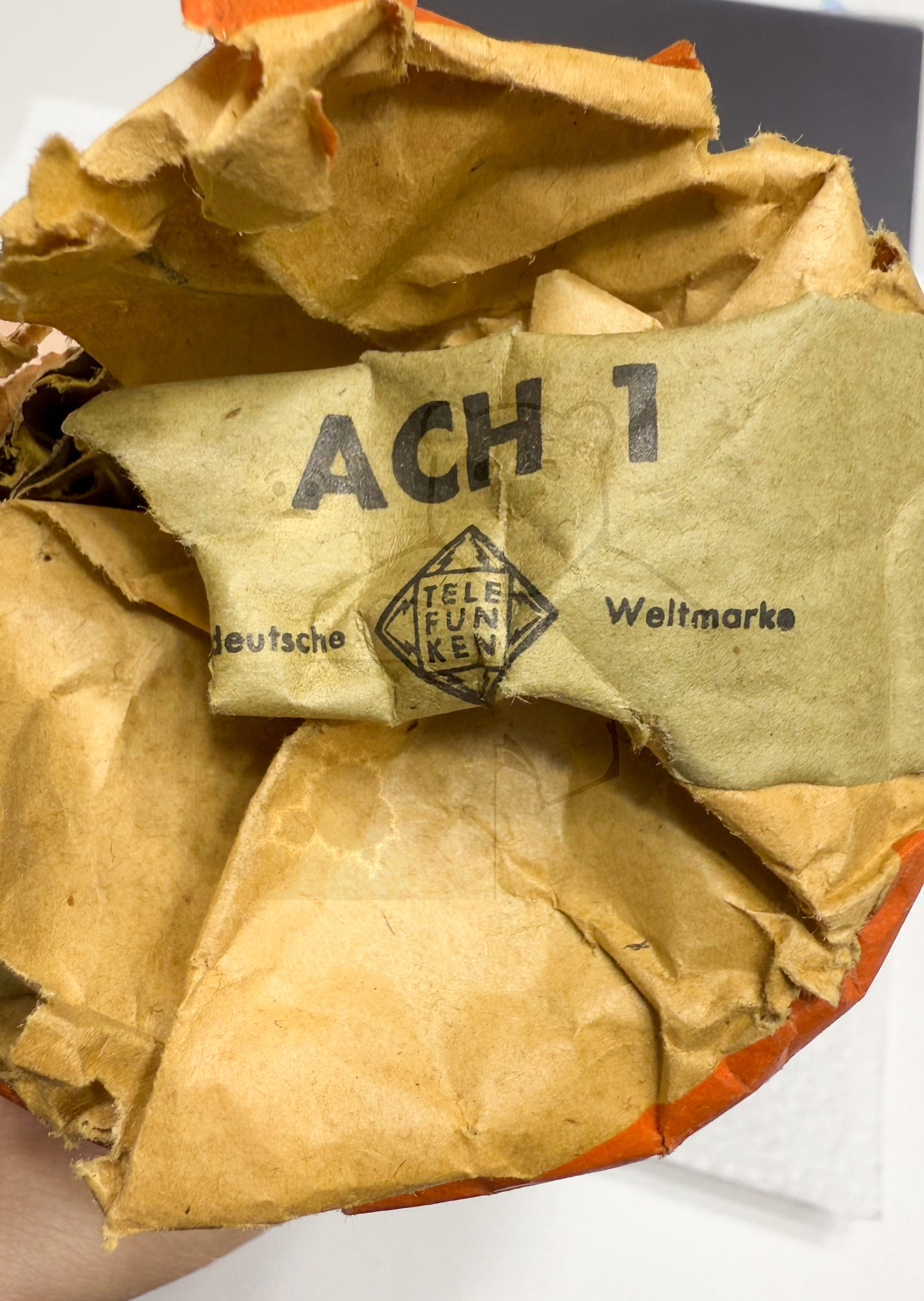

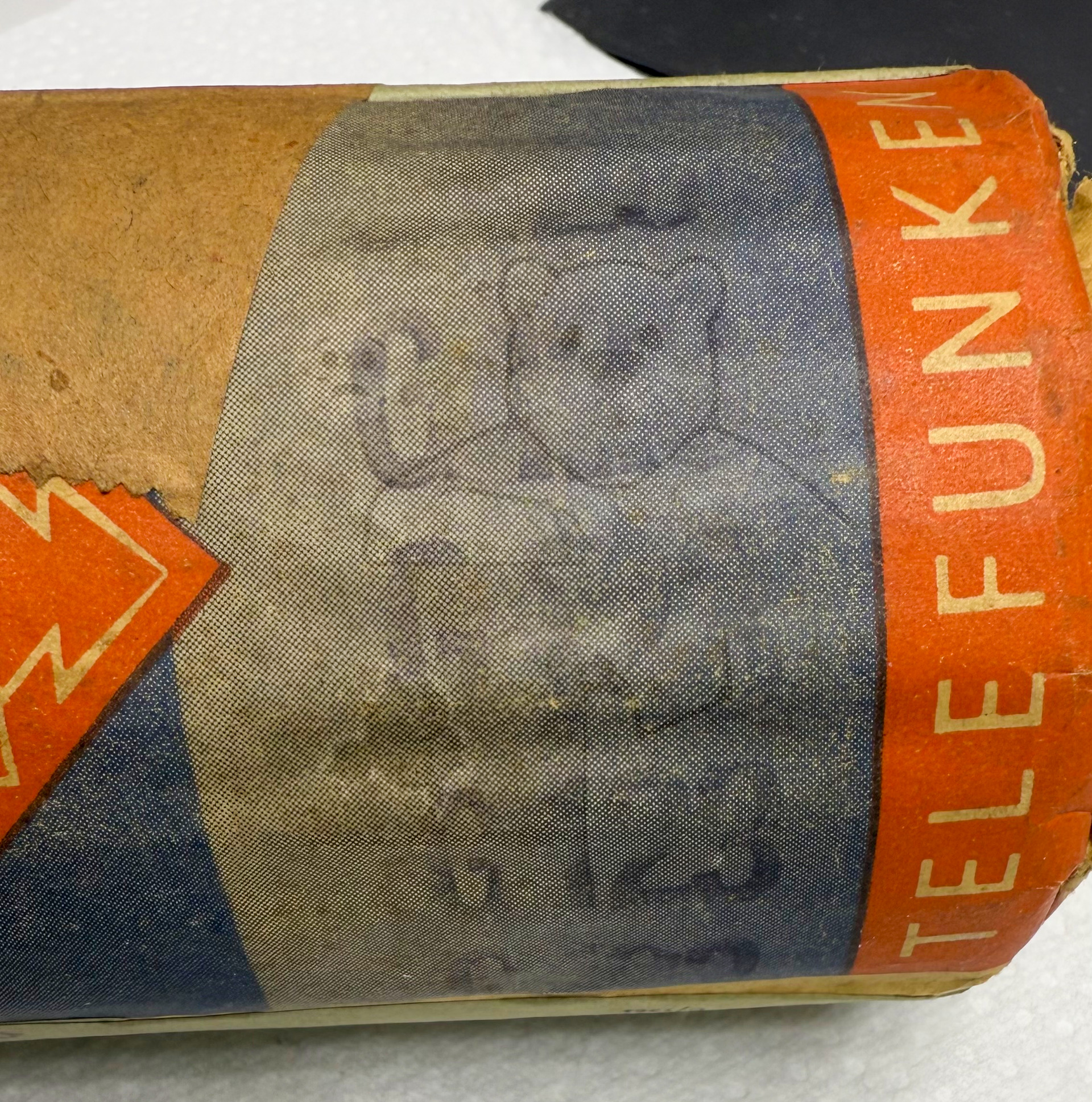

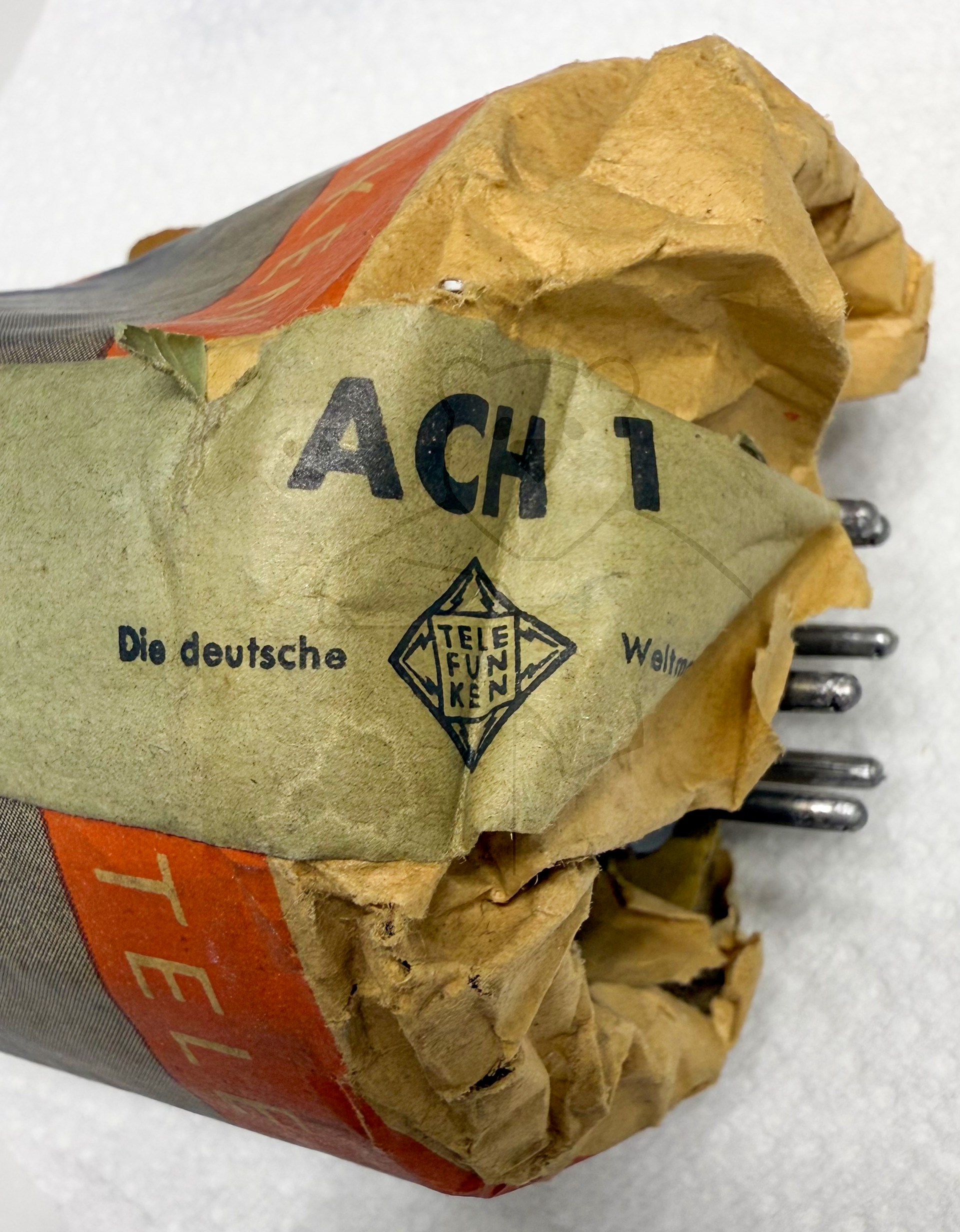

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S42c

🔎 Beschreibung der Systeme für die Röhre: ACH1

	System 1	System 2
Kathode	1	1
Gitter 1	6	Kappe
Gitter 2		4
Gitter 3		6
Gitter 4		4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	7
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	1	1
Funktion	→ Oszillator	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ACH1

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ACH1
Anwendung ACH1 Telefunken [www.tubedata.info].pdf (215 kB)
Datenblatt ACH1 RFT [www.tubedata.info].pdf (95 kB)
Datenblatt ACH1 Telefunken.pdf (262 kB)
Pruefkarte ACH1 - Funke W19 Roehrenpruefer.pdf (167 kB)
Pruefkarte ACH1 ACH1C - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte ACH1 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)
Pruefkarte ACH1 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
