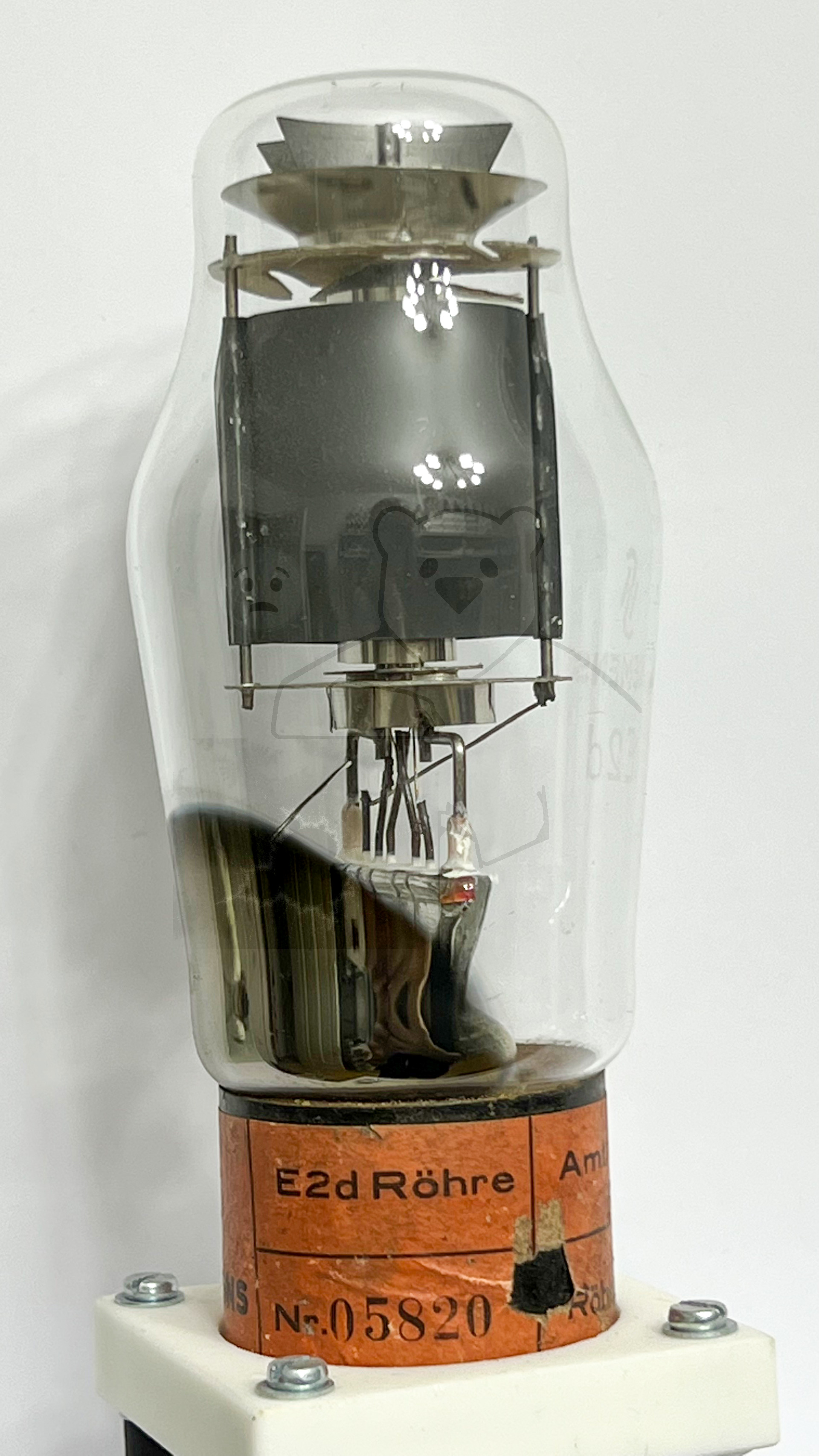

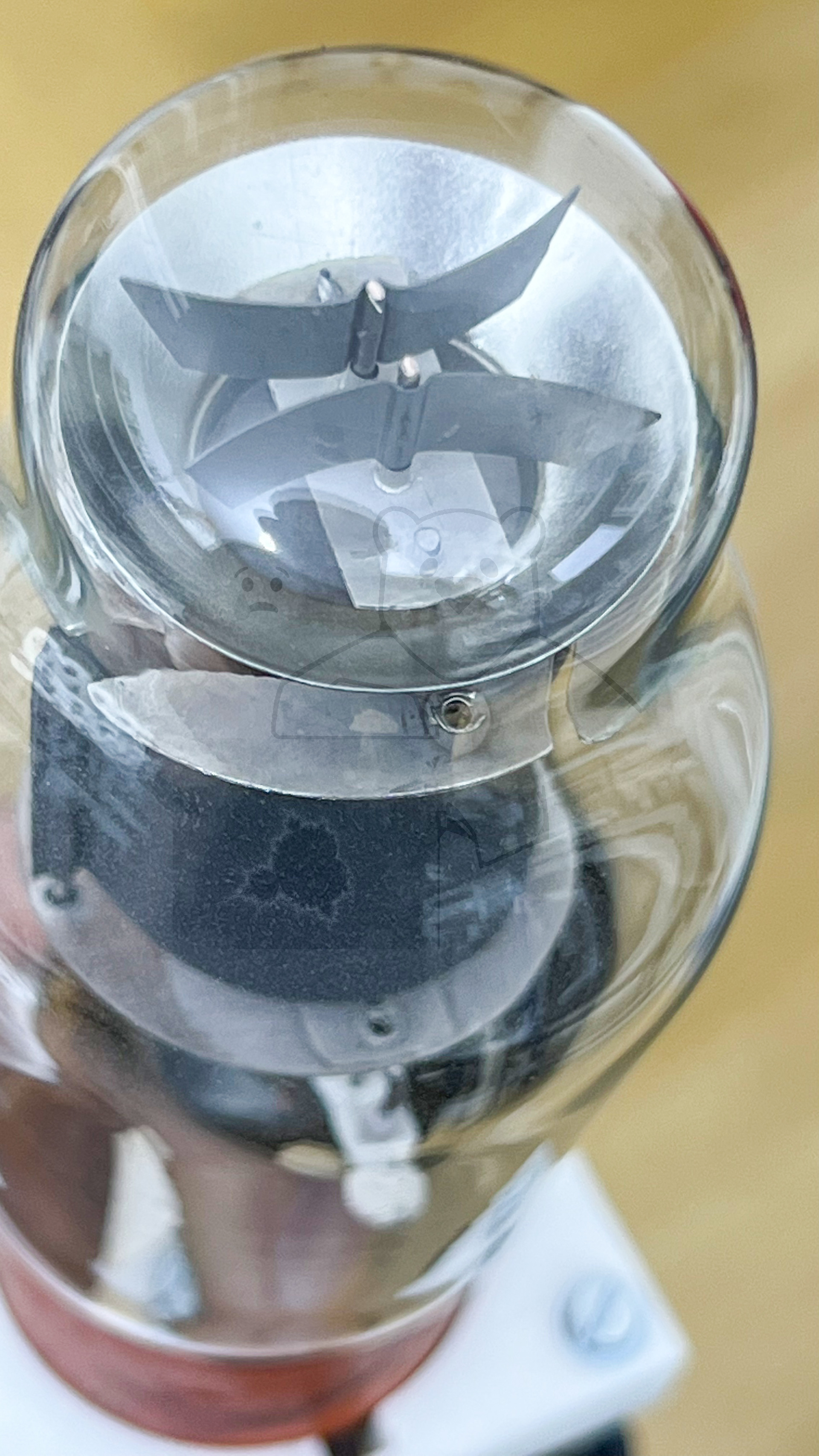

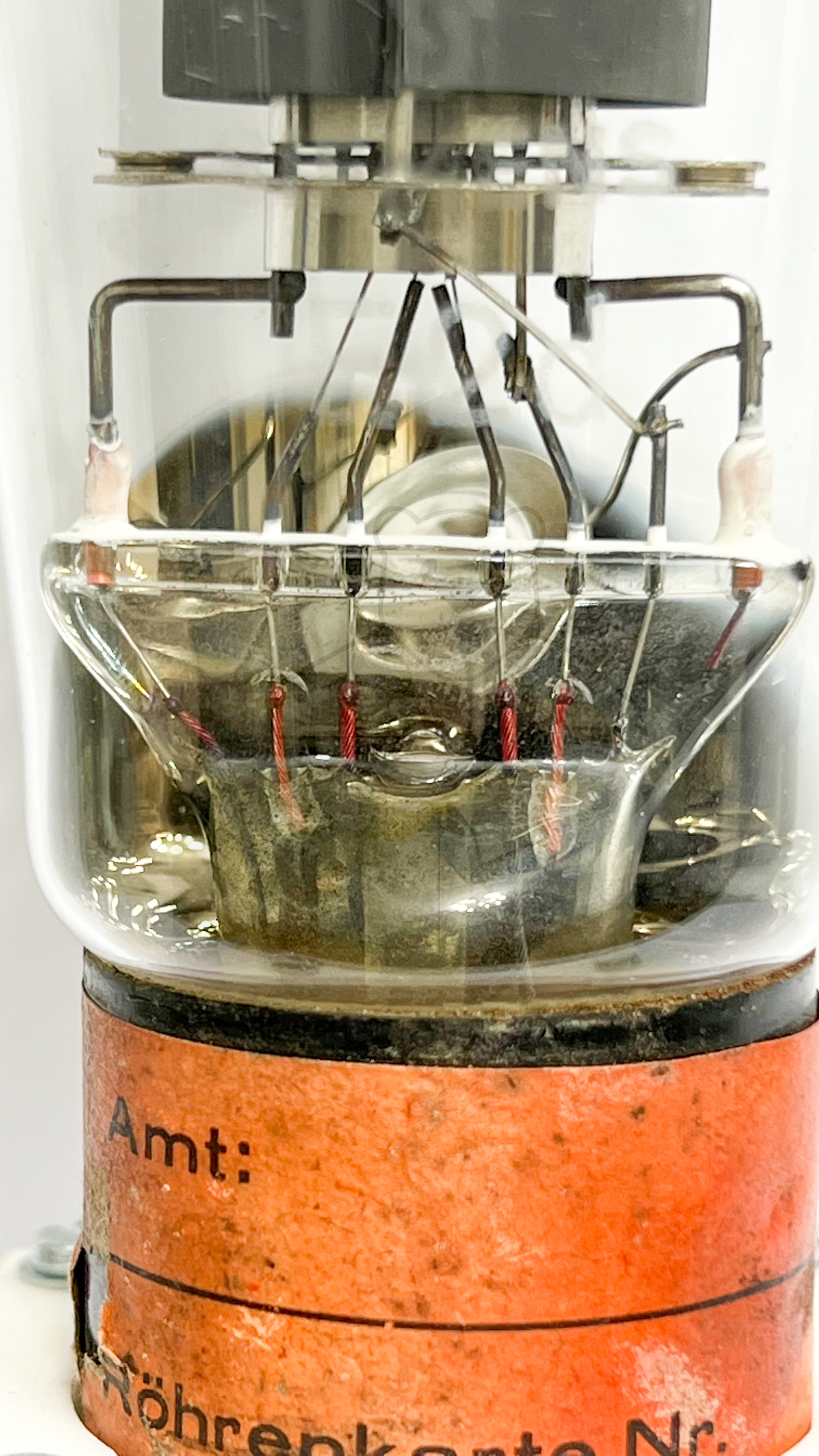

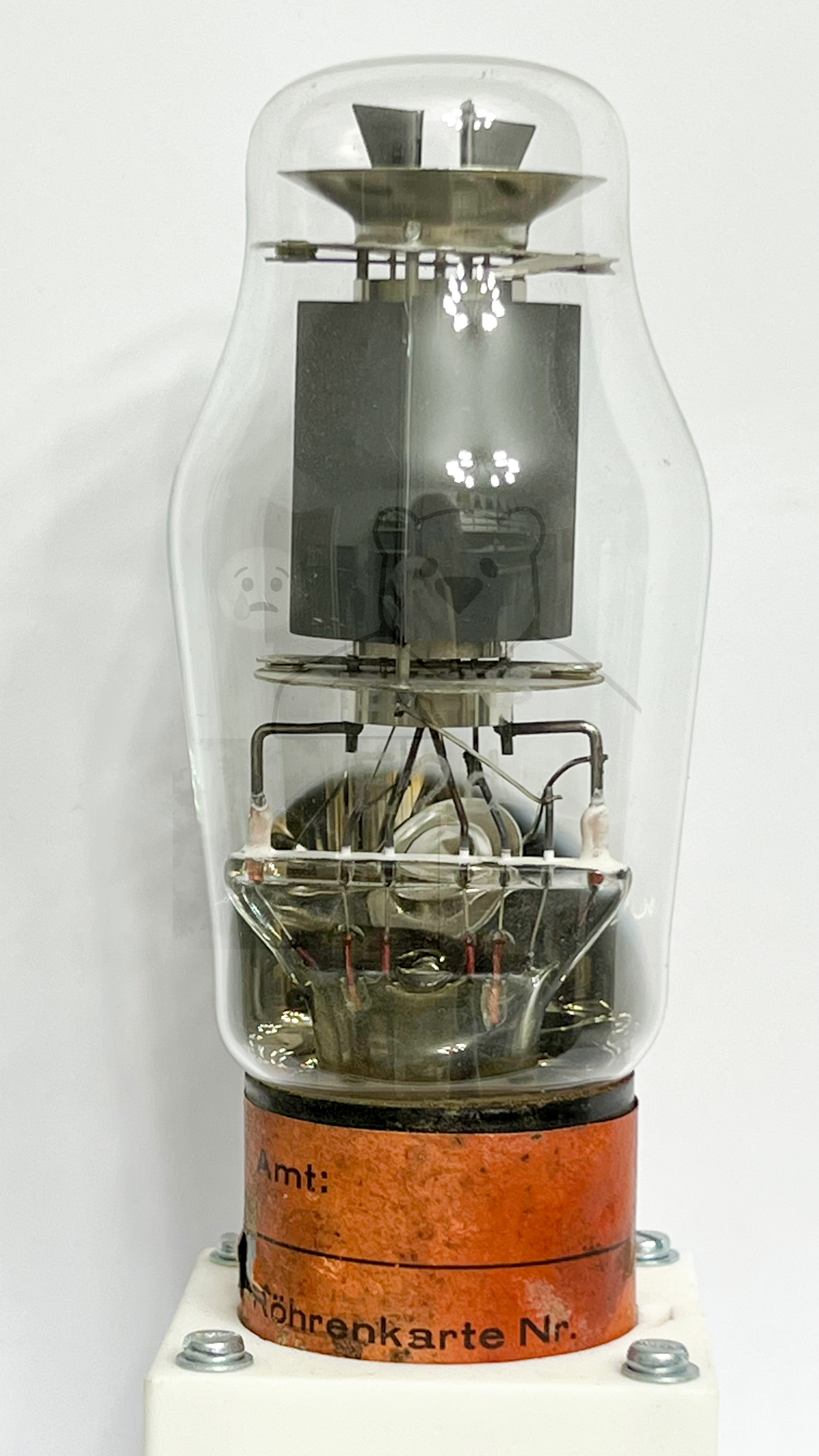

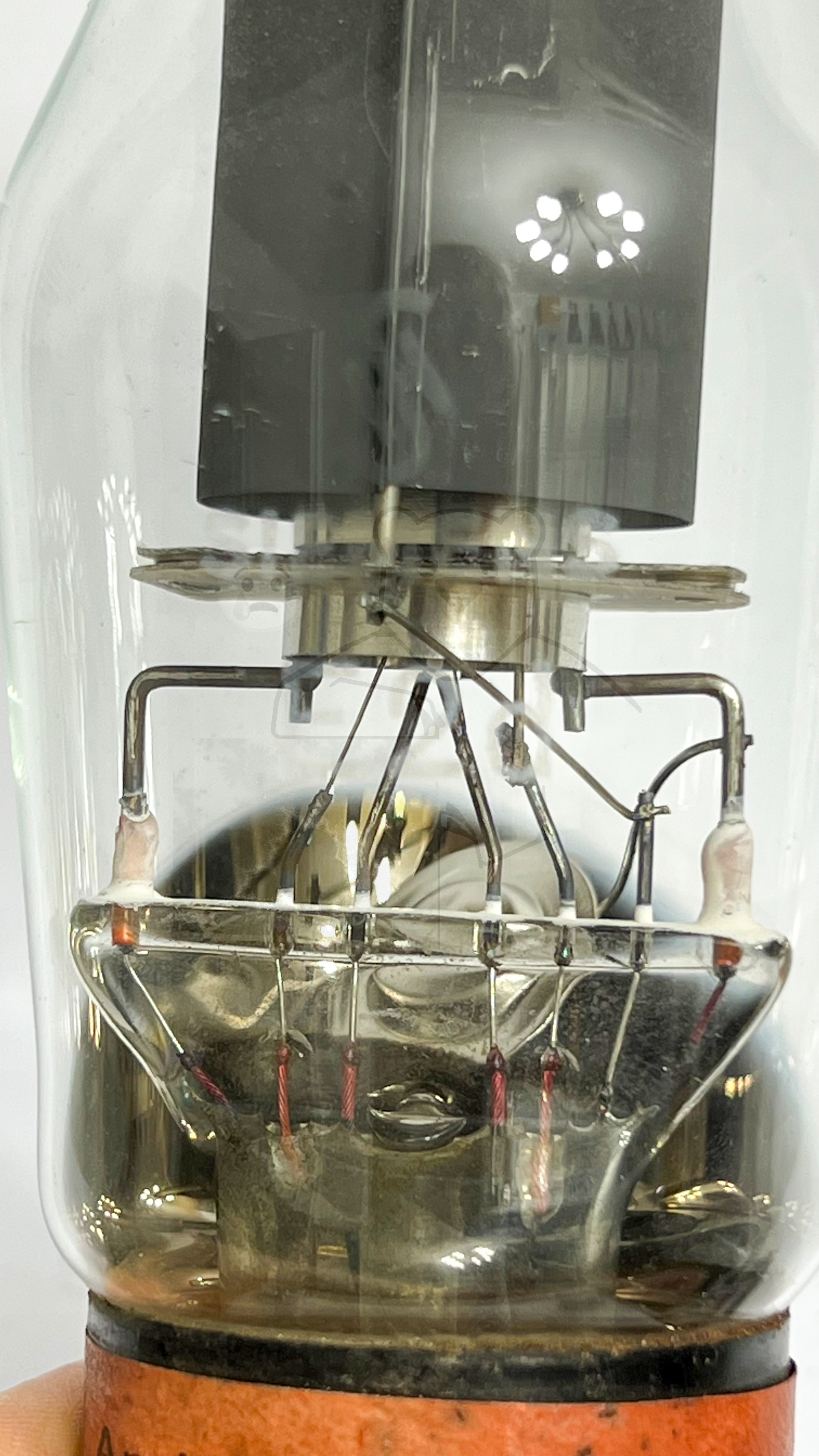

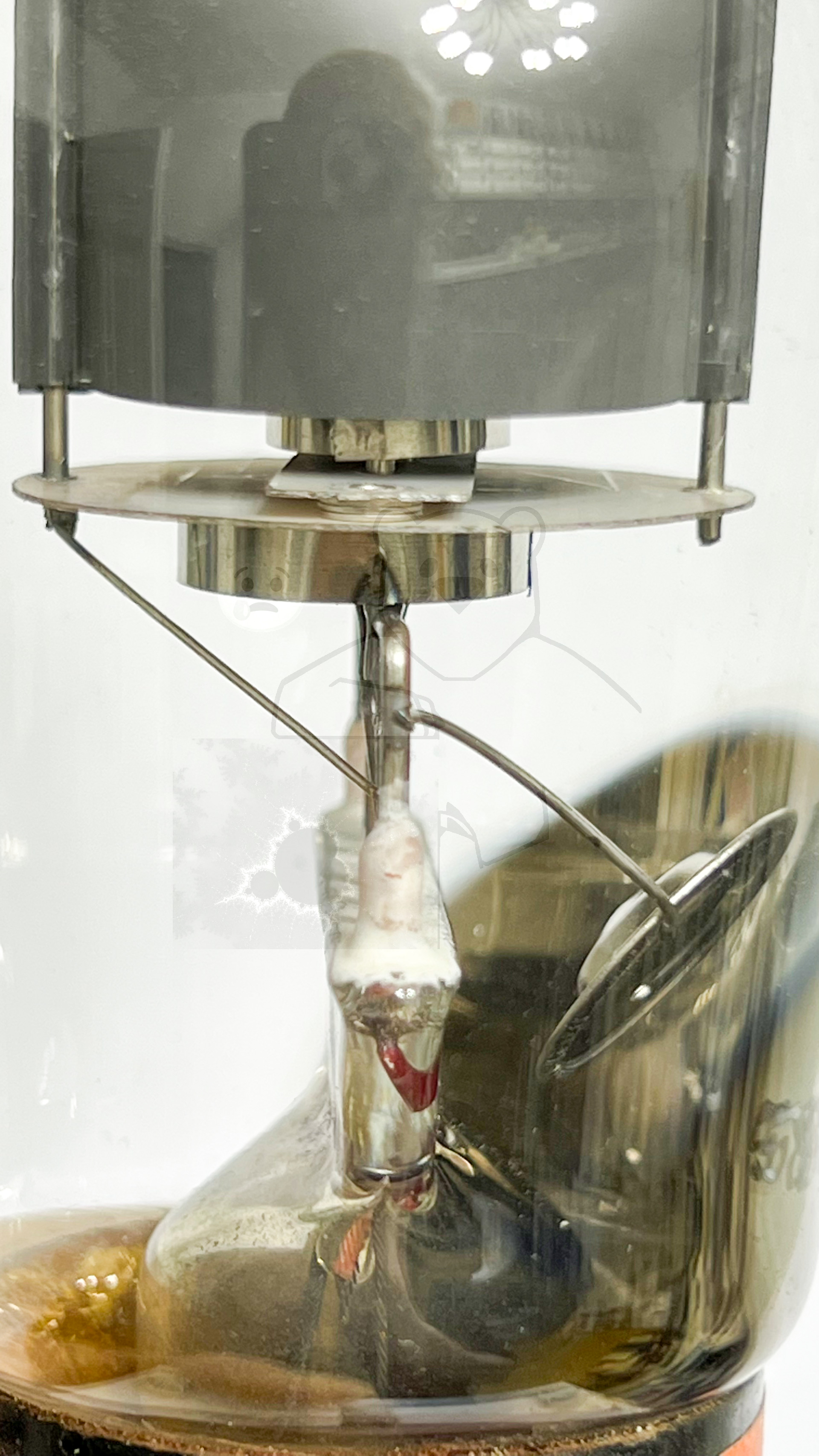

Daten und Bilder der Röhre: E2d

🔎 Beschreibung der Röhre: E2d Inventarnummer: 06652

Name	→ E2d
Vergleichsname
Hersteller	→ Siemens
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,4
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 7pol. → Liste aller Röhren mit: Postroehre, 7pol.
Informationen Röhrentyp	Das RFT-Datenblatt weißt die E2d als Pentode mit einem Bremsgitter auf Kathodenpotential aus. Das Siemens-Datenblatt weißt die E2d jedoch als Tetrode aus. Die mir vorliegende E2d von Siemens ist ebenfalls als Strahlbündel-Pentode ausgeführt, insofern führe ich die E2d ebenfalls als Endpentode.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	5820
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L10

🔎 Beschreibung der Systeme für die Röhre: E2d

	System 1
Kathode	5
Gitter 1	4
Gitter 2	3
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 6
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der E2d

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: E2d
Datenblatt E2d RFT [www.tubedata.info].pdf (65 kB)
Pruefkarte E2d - Funke W19 Roehrenpruefer.pdf (171 kB)
Pruefkarte E2d - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
