đ Beschreibung der Röhre: CV18 Inventarnummer: 06641
| Name | â CV18 |
| Vergleichsname | 2C34 |
| Hersteller | â Wireless Apparatus England |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,8 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: USA, Small, 7pol. â Liste aller Röhren mit: USA, Small, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 42P61 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44a |
đ Beschreibung der Systeme fĂŒr die Röhre: CV18
| System 1 | System 2 | |
| Kathode | 4 | 4 |
| Gitter 1 | 5 | 3 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | Kappe 1 | Kappe 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 6 | 1, 6 |
| Abschirmung | ||
| Funktion | â Senderoehre, Triode |
â Senderoehre, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der CV18
Bildquelle: Britische 'Common Valve' Datenblatt
đ DatenblĂ€tter zur Röhre: CV18
Datenblatt 2C34 Raytheon [www.tubedata.info].pdf (95 kB) [www.tubedata.info].jpg)
Datenblatt CV18 (Britische 'Common Valve' Bezeichnung) [www.tubedata.info].pdf (182 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: CV18

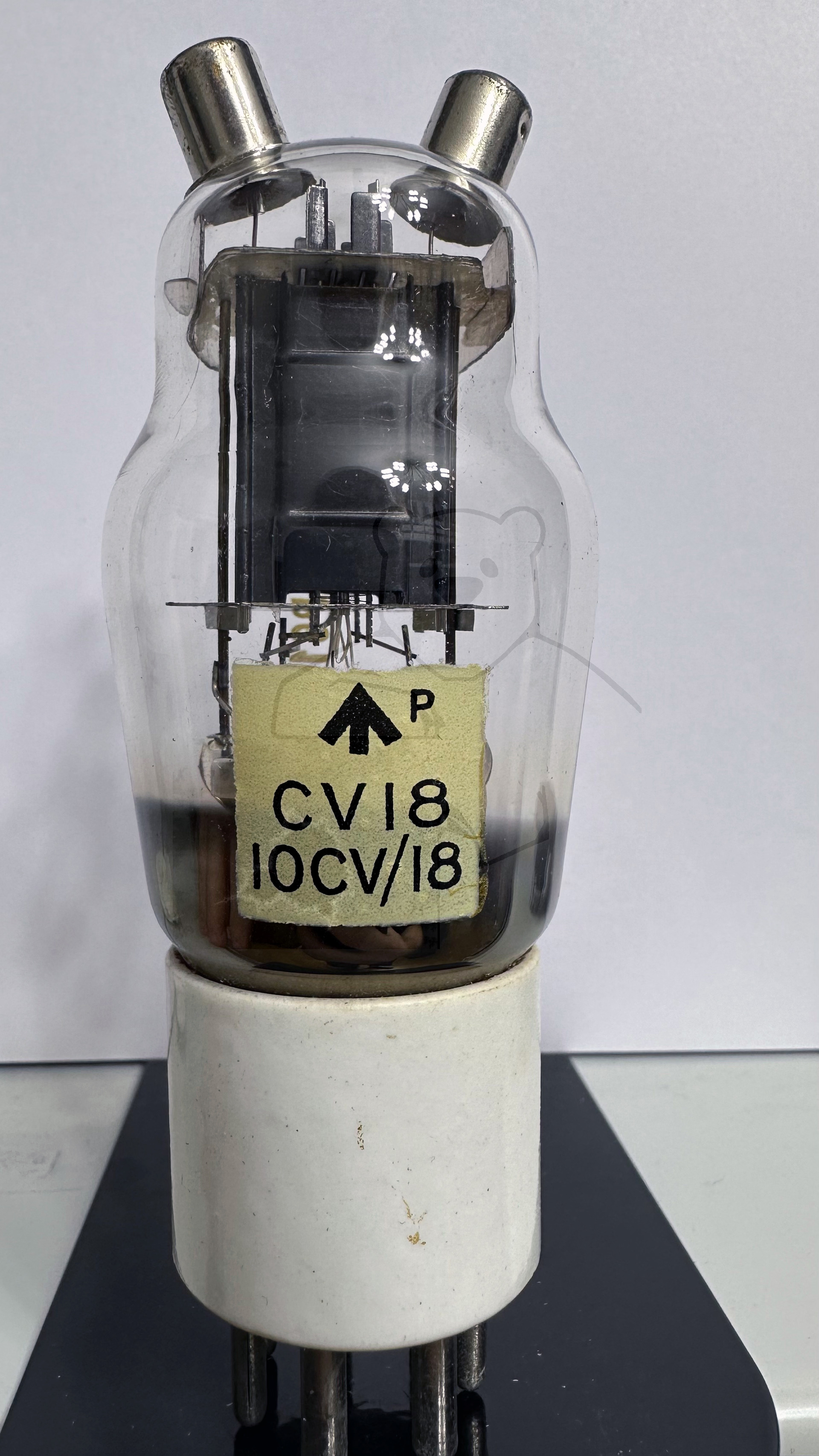

Röhre CV18 #6641 Bild 1

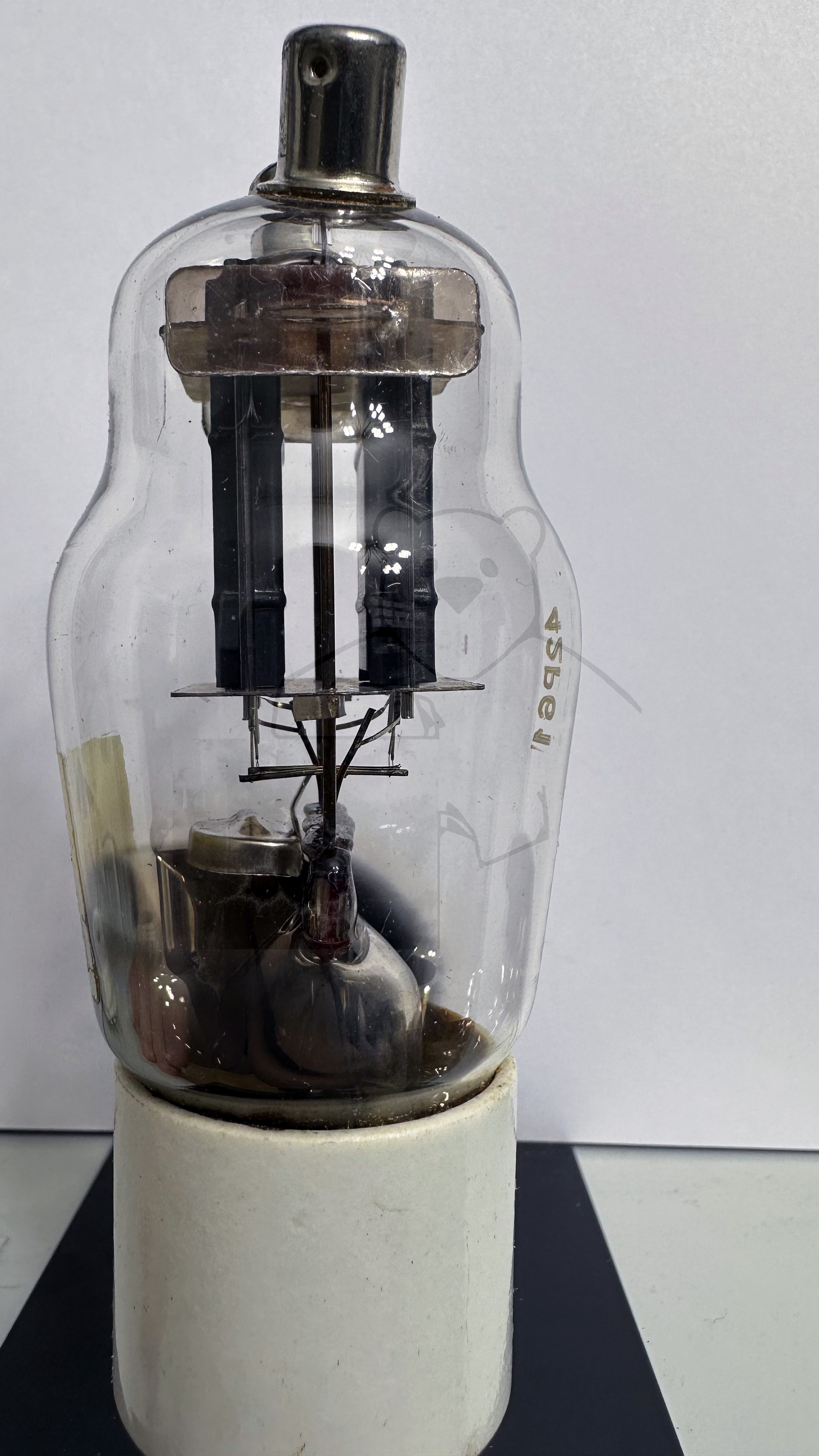

Röhre CV18 #6641 Bild 2

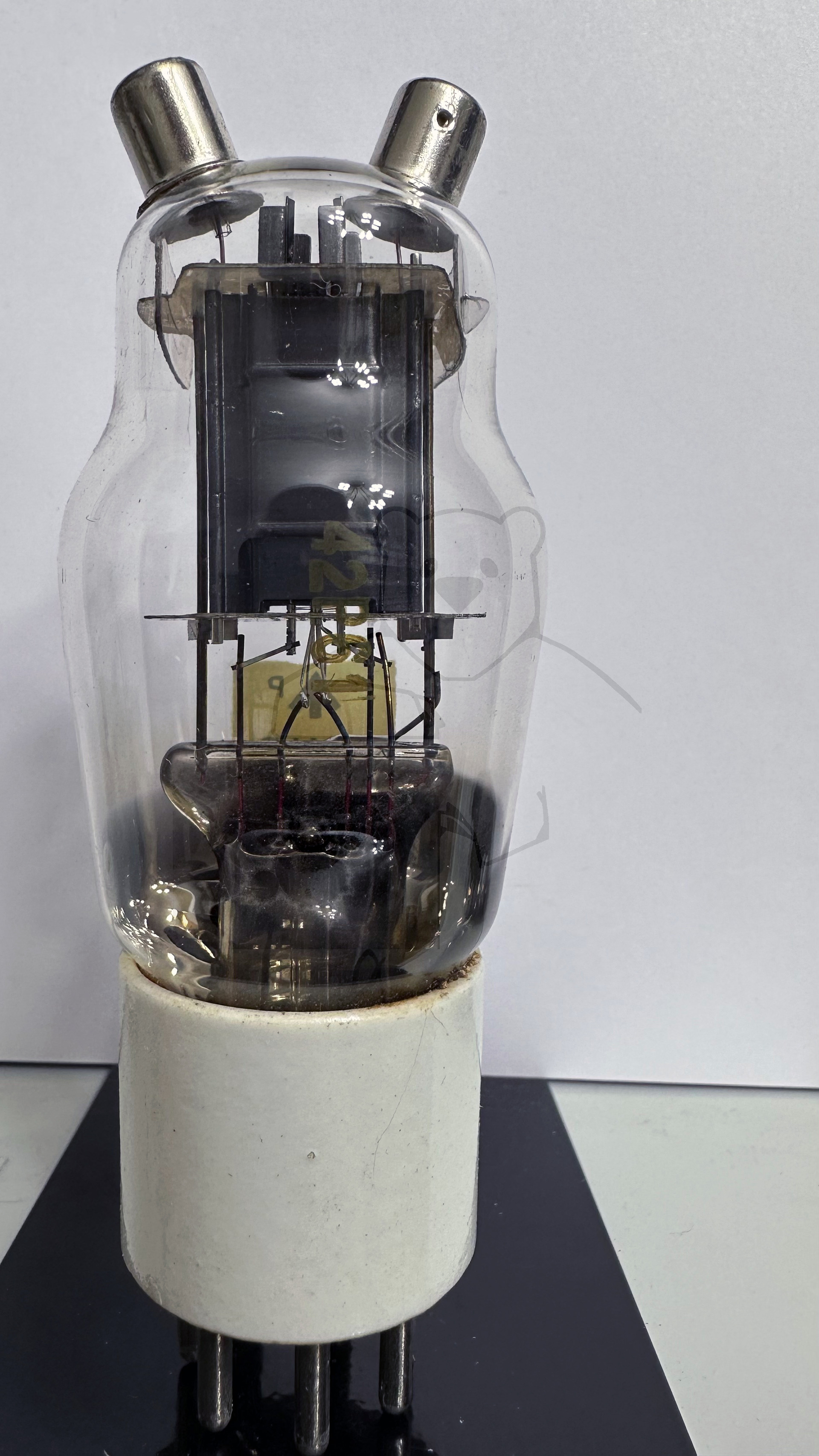

Röhre CV18 #6641 Bild 3

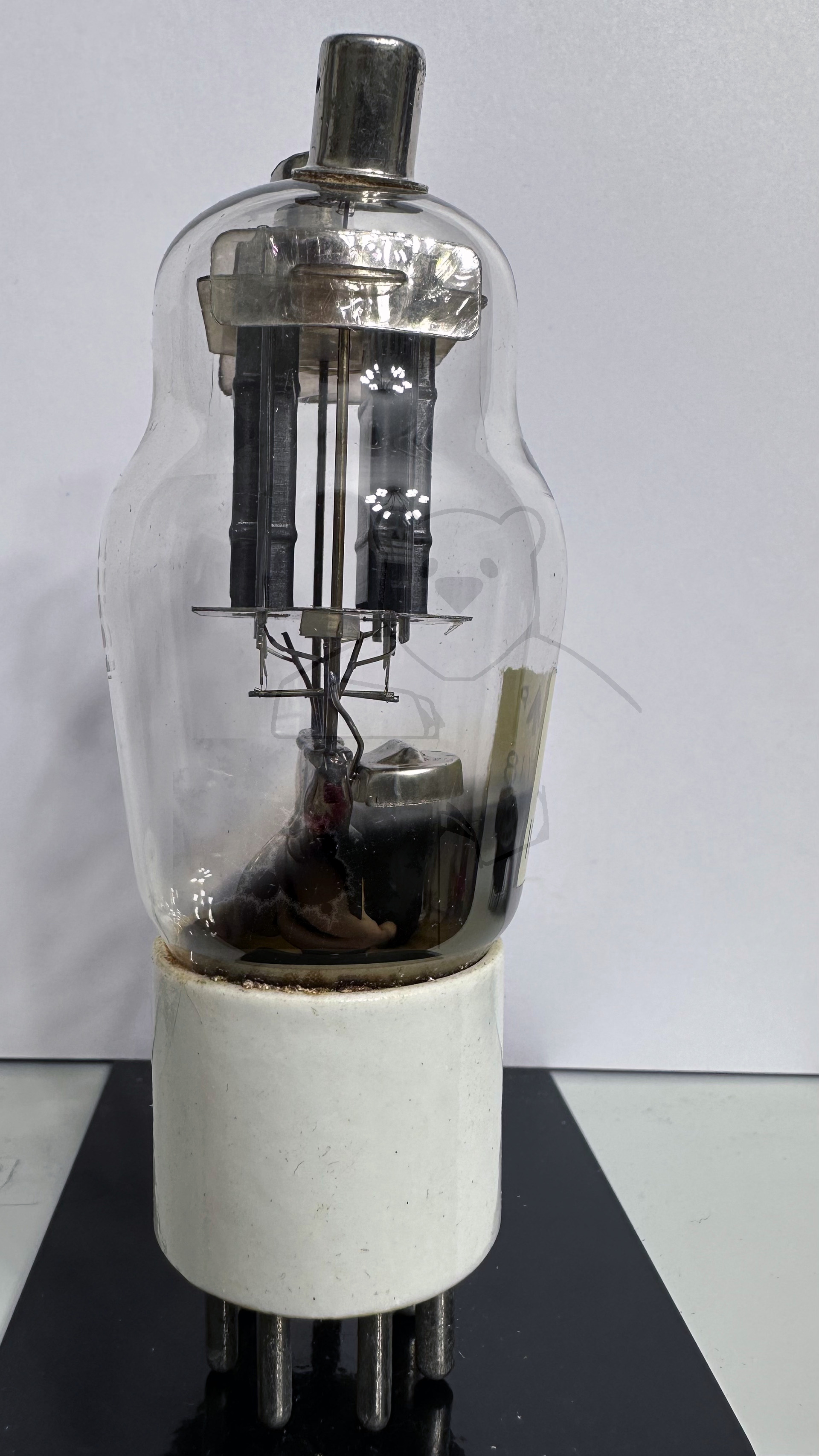

Röhre CV18 #6641 Bild 4
