Daten und Bilder der Röhre: LS3

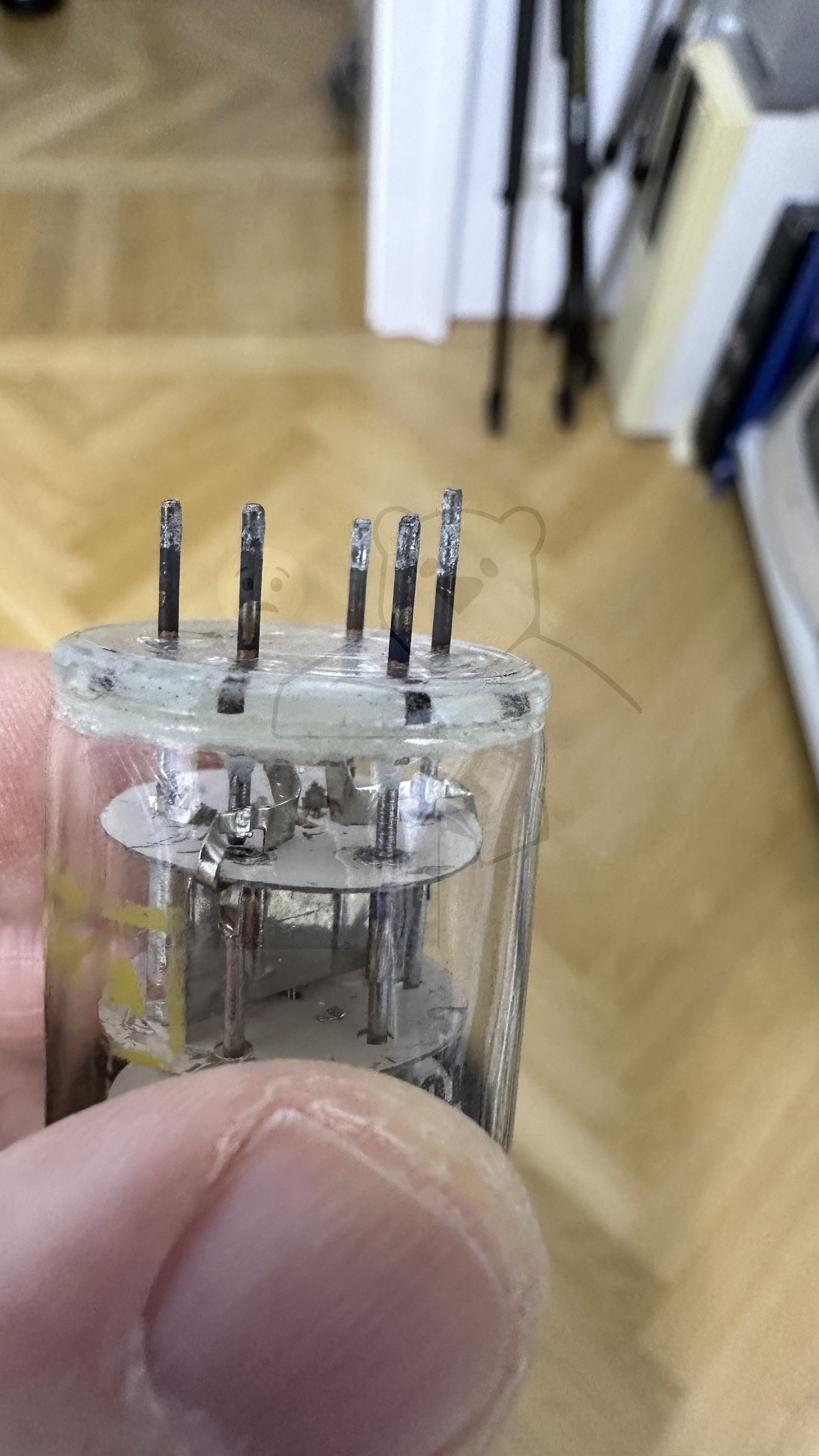

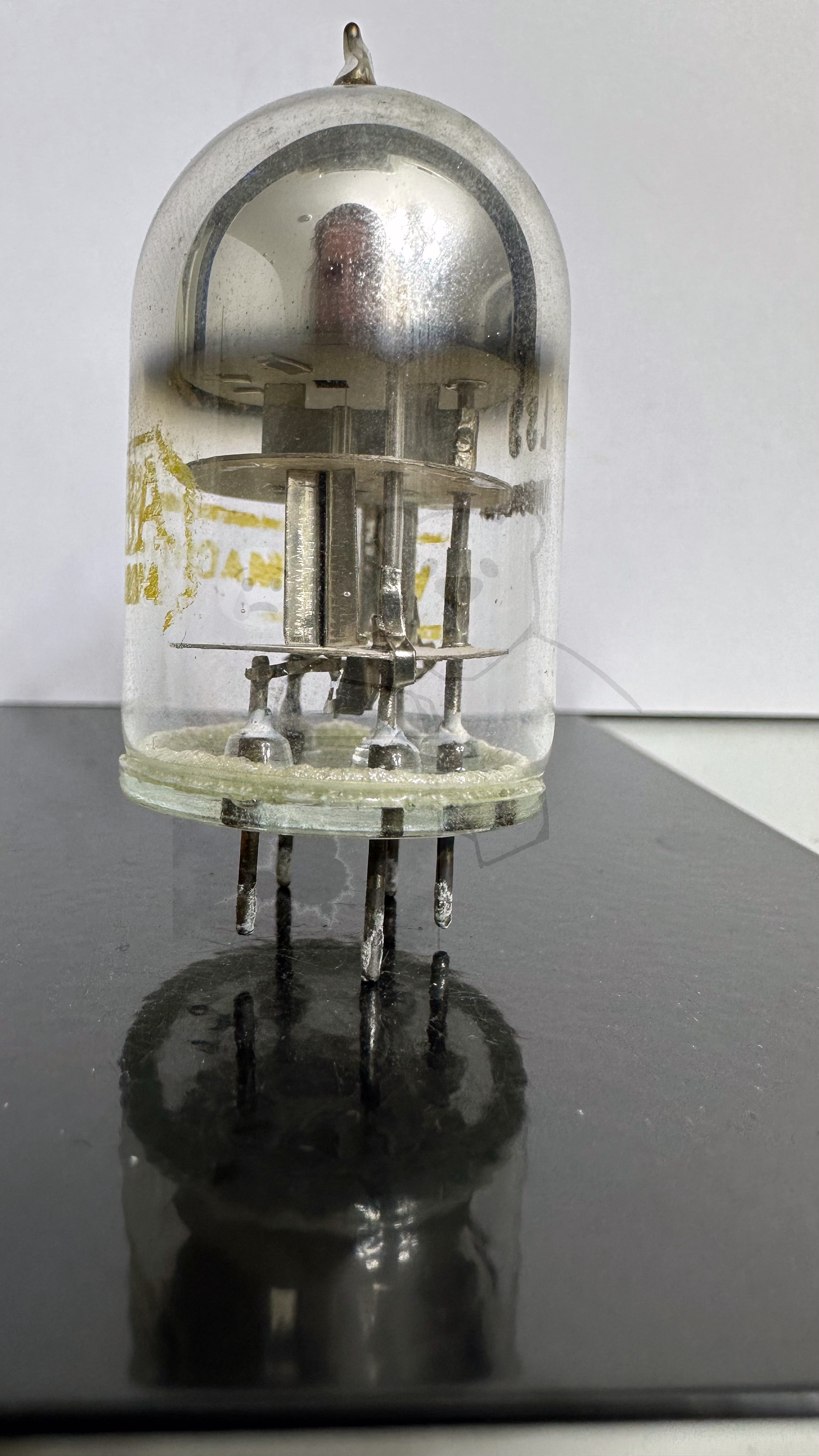

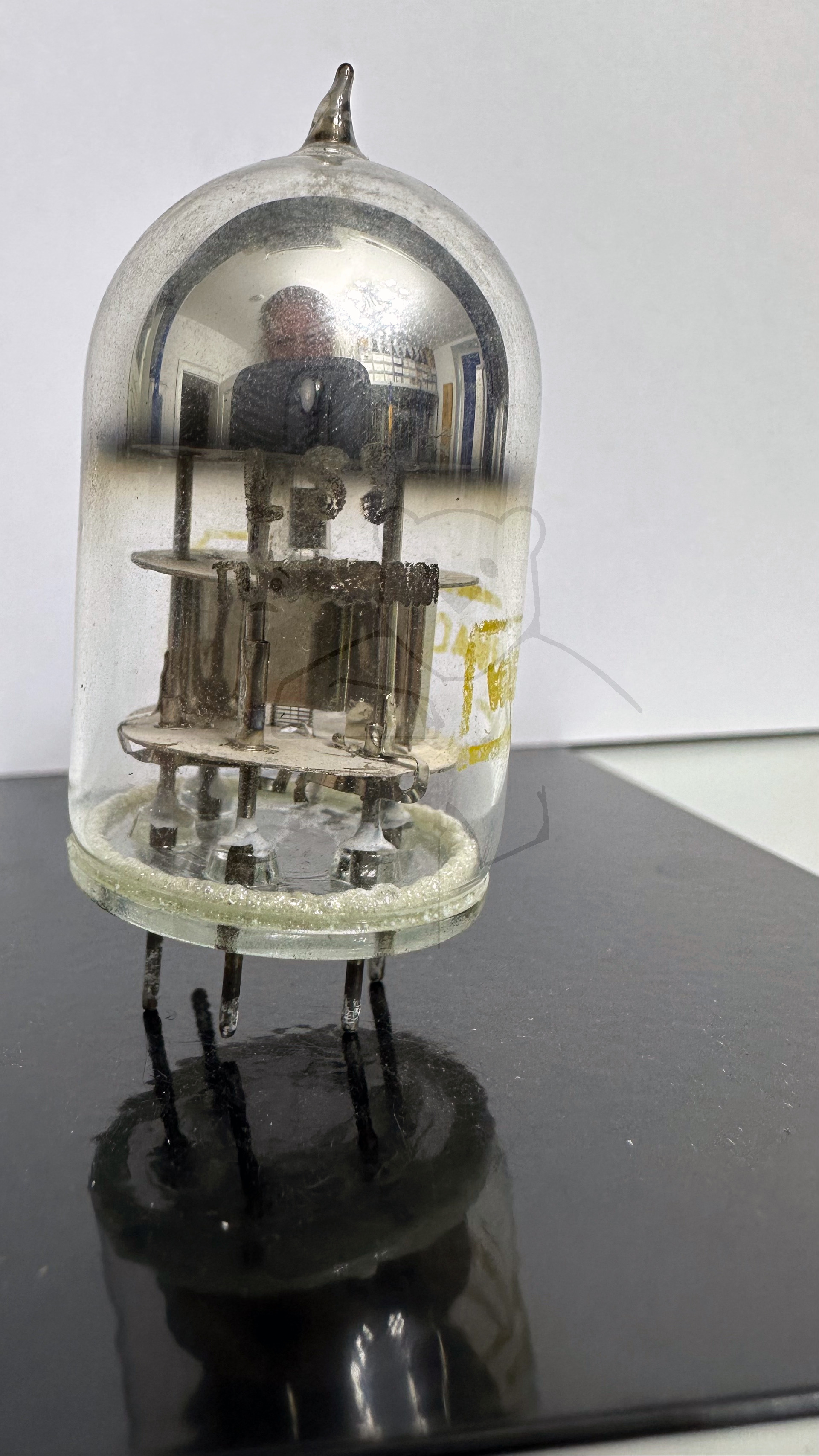

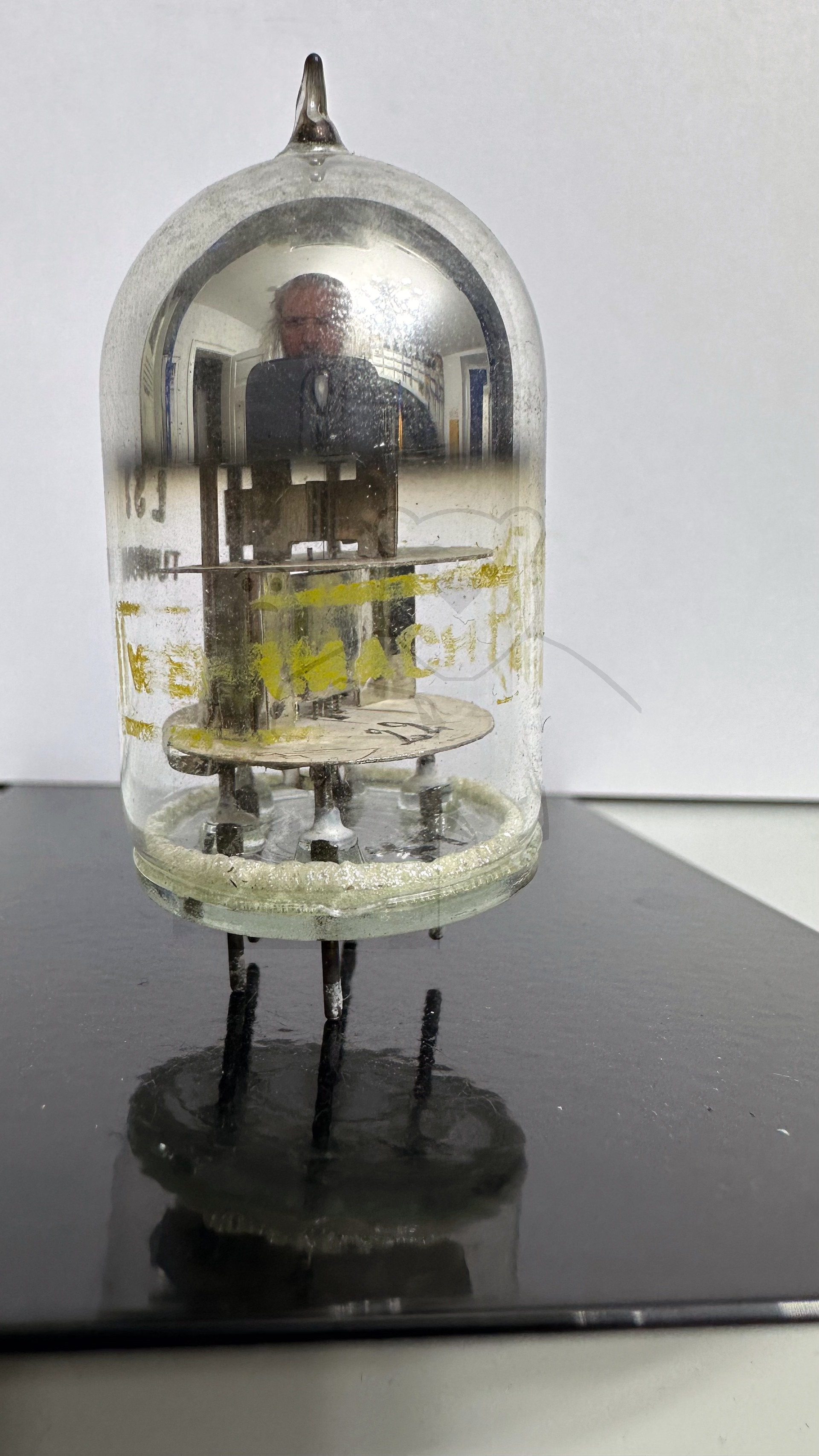

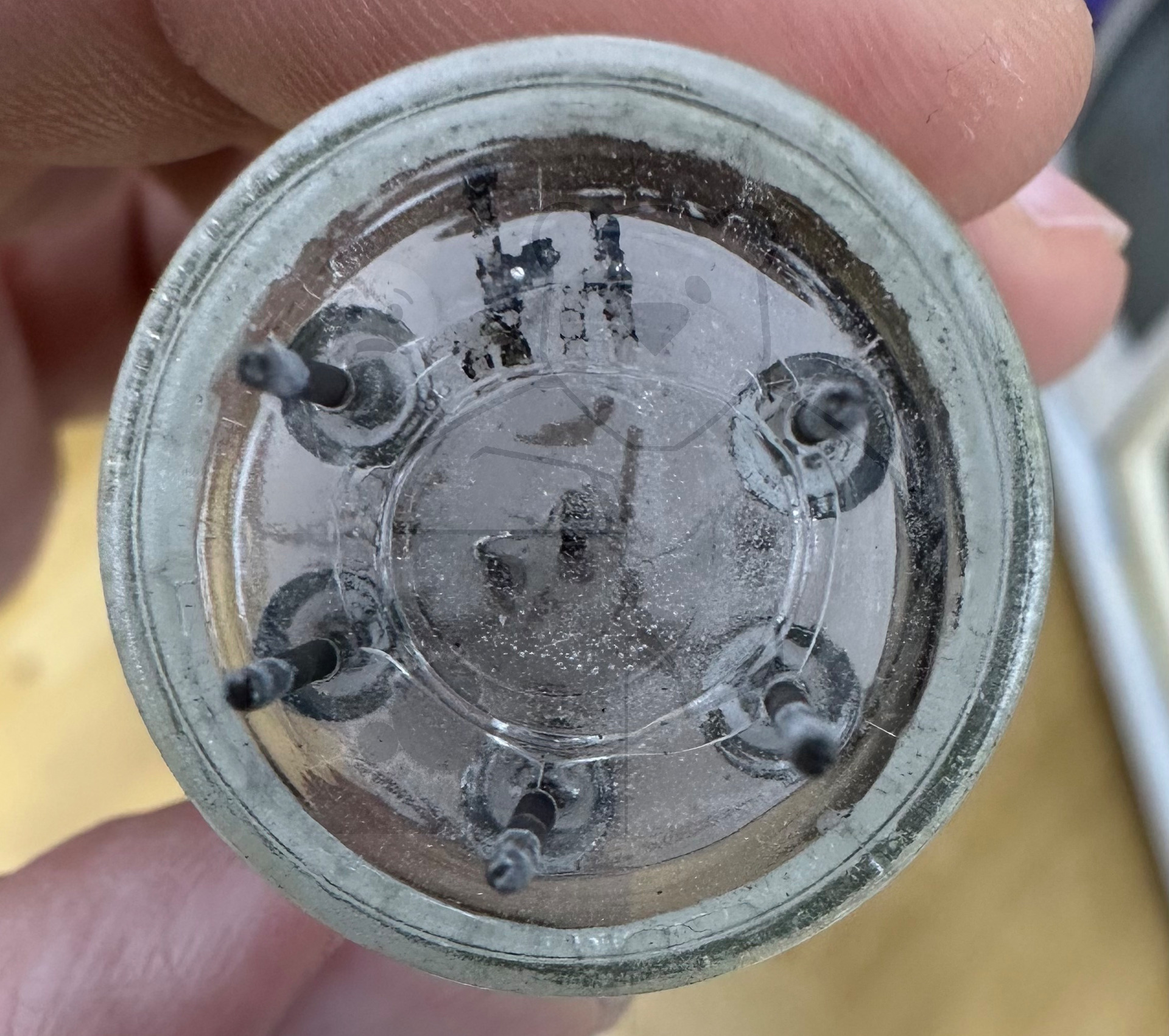

🔎 Beschreibung der Röhre: LS3 Inventarnummer: 06640

Name	→ LS3
Vergleichsname
Hersteller	→ Unbekannter Hersteller
Heizspannung (Volt)	1,9
Heizstrom (Ampère)	0,1
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Verlustroehre → Liste aller Röhren mit: Spezialsockel, Verlustroehre
Informationen Röhrentyp	Die → LS3 ist eine sog. 'Verlustroehre' und wurde direkt in die Schaltung eingelötet. Die Bezeichnung 'Verlustroehre' rührt daher, das diese Röhrenvariante in Geräten eingesetzt wurde, die entweder zerstört oder unauffindbar waren - z.B. Waffensysteme oder Wettersonden.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen	Eigentum der Wehrmacht, BA1274 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L16

🔎 Beschreibung der Systeme für die Röhre: LS3

	System 1	System 2
Kathode	f	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a	d
Anode 2
Leuchtschirm
Heizung	f, f	f, f
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LS3

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LS3
Datenblatt LS3 Telefunken.pdf (1852 kB)
