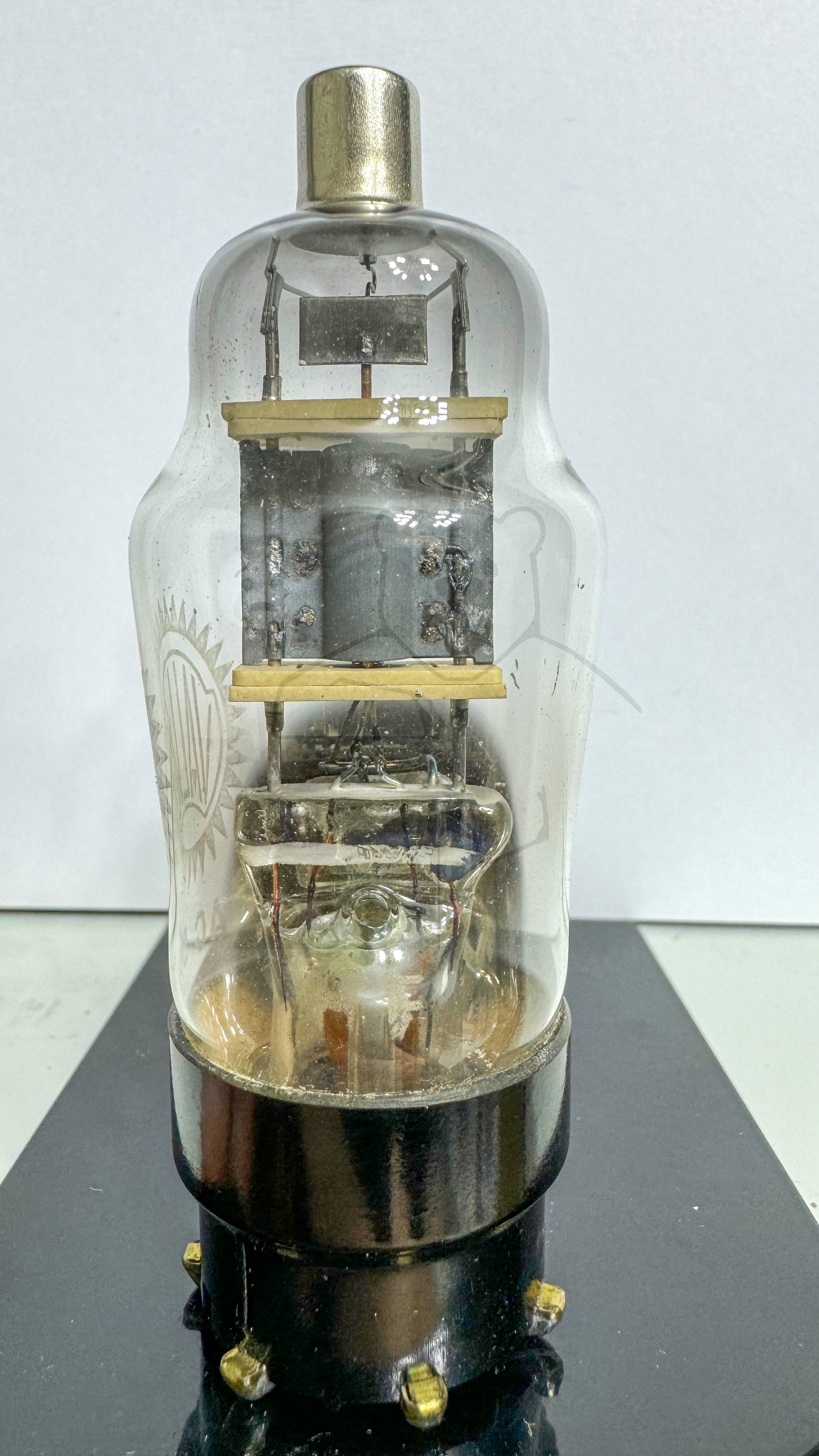

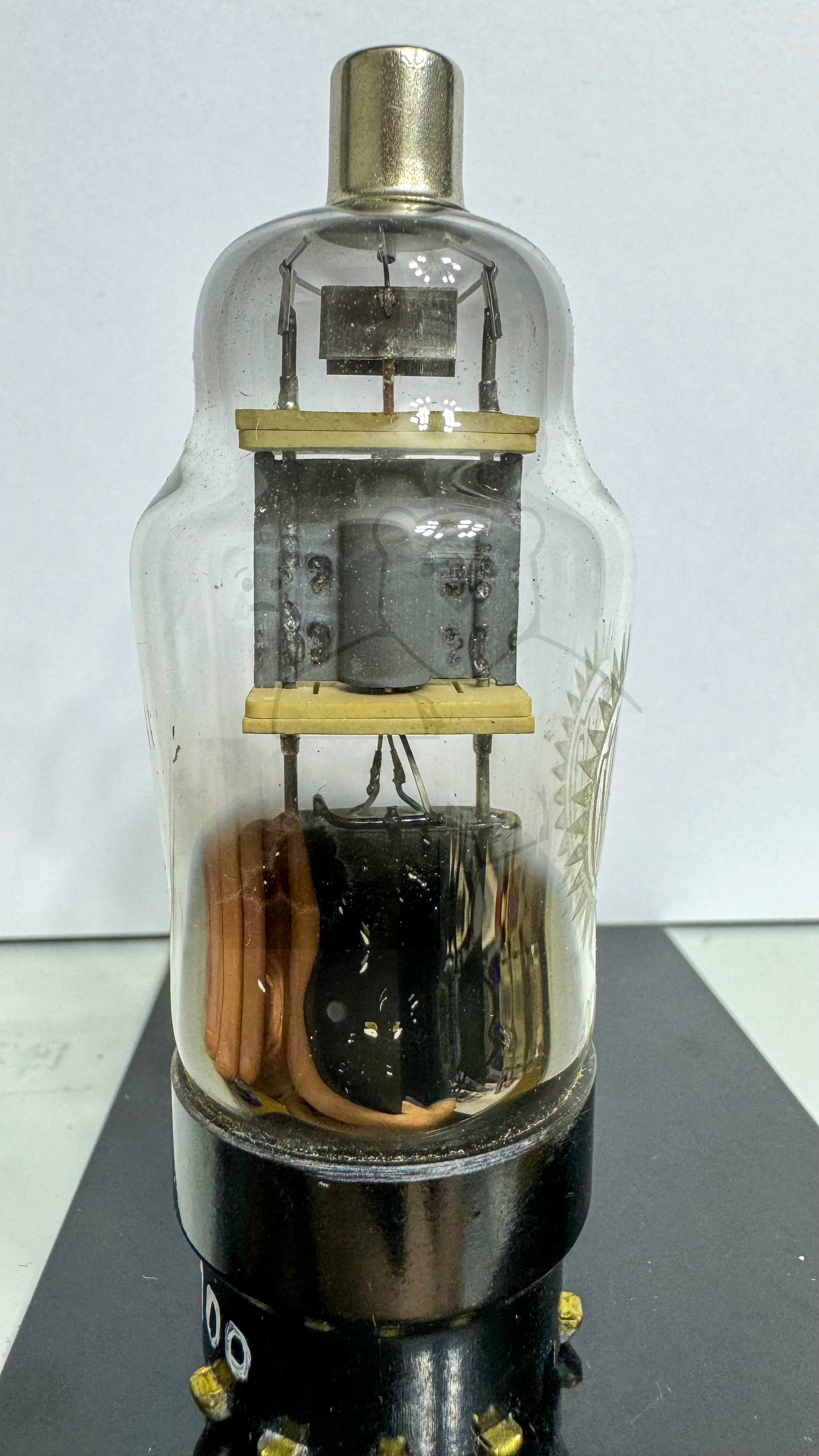

Daten und Bilder der Röhre: AC50

🔎 Beschreibung der Röhre: AC50 Inventarnummer: 06635

Name	→ AC50 📺 Mit Video
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp	Achtung: Das Valvo Datenblatt der → AC50 hat eine falsche Stiftbelegung - Diese gehört zur → EC50. Der Unterschied ist, das Steuergitter und die Anode sind vertauscht.
Informationen
Kenn Nummer	100 (Handschriftlich?)

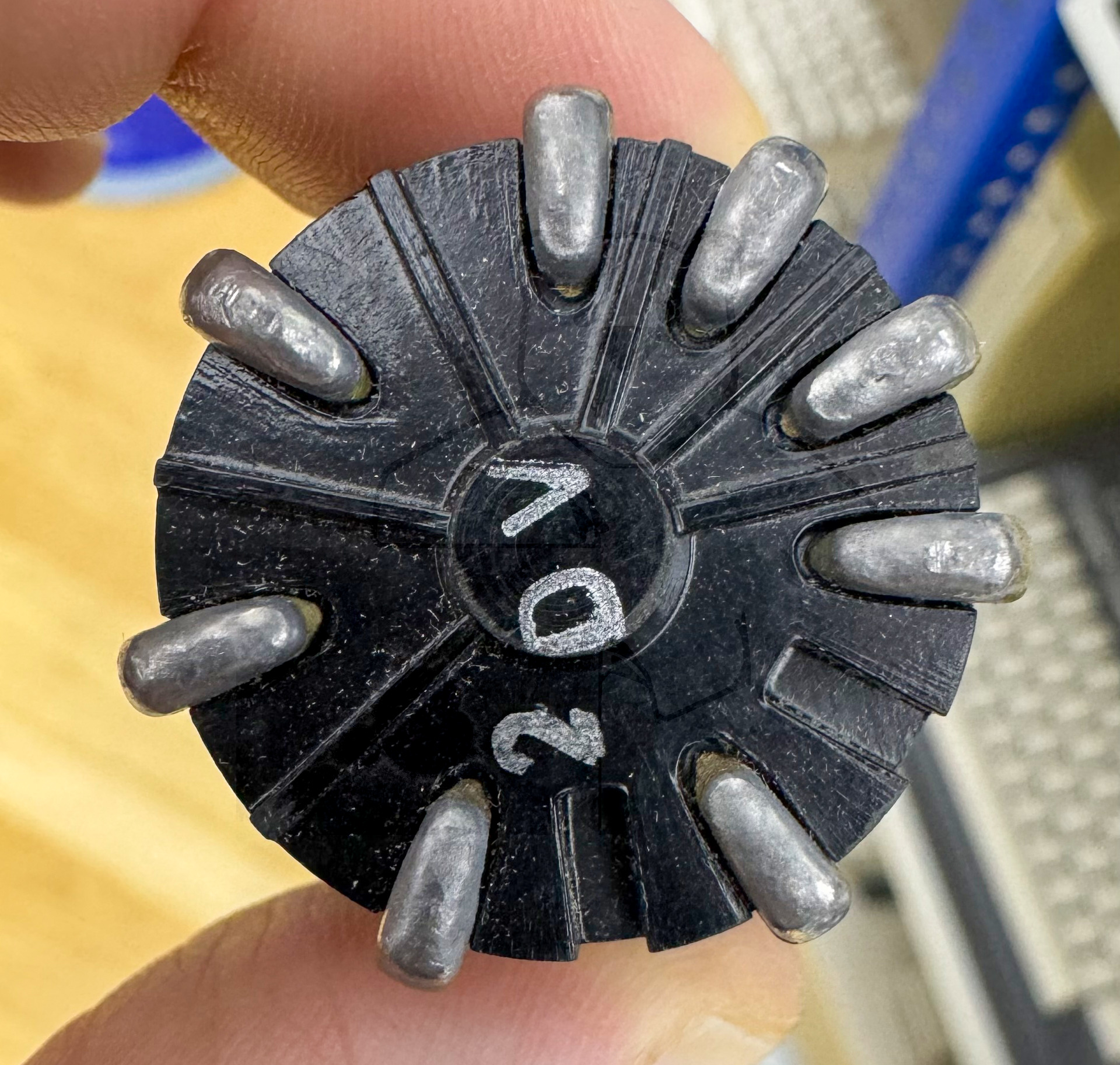

Ätz- Produktionscode	2DV
Serien Nummer
Verpackung	Umverpackung Händler
Getestet

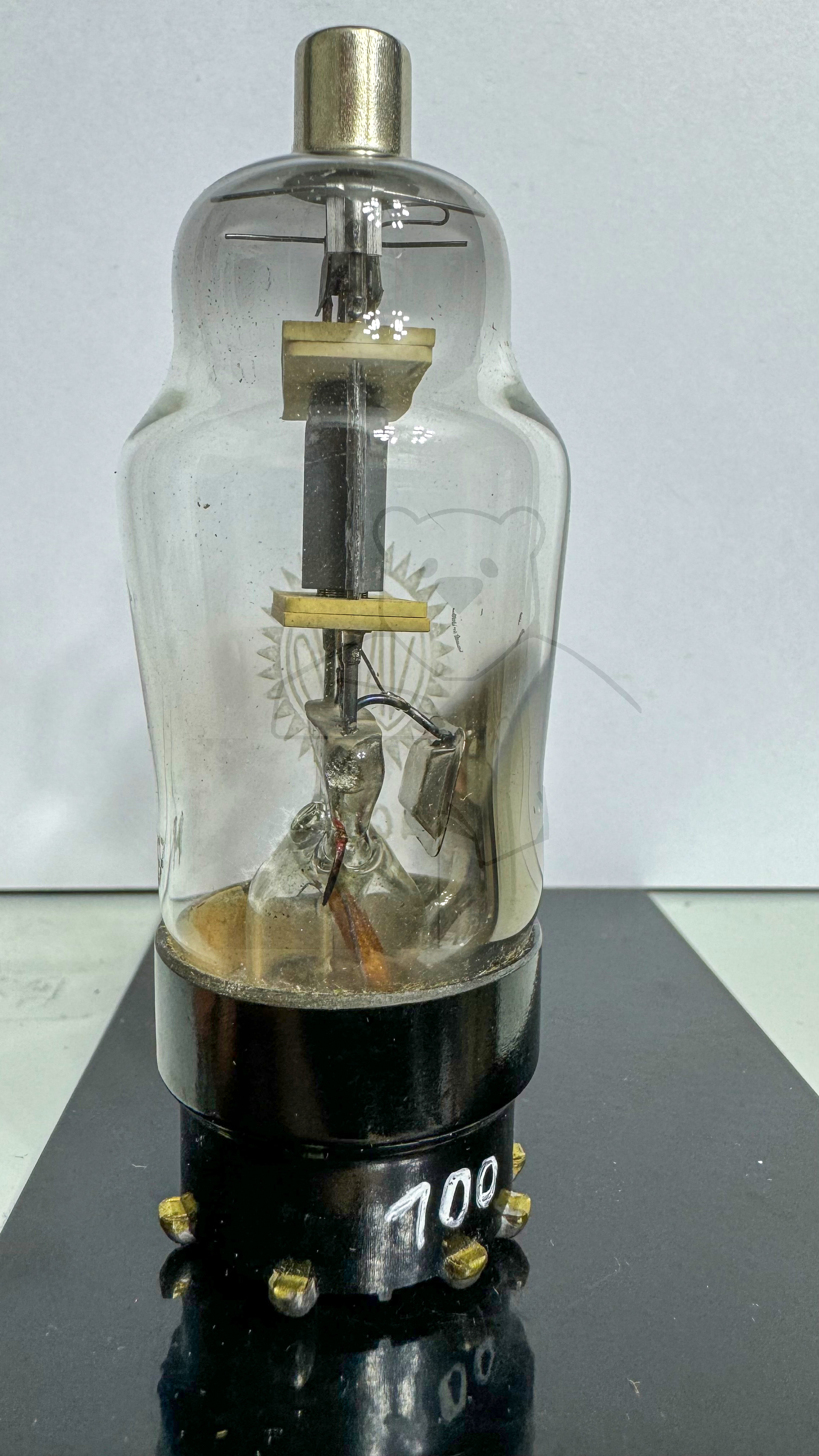

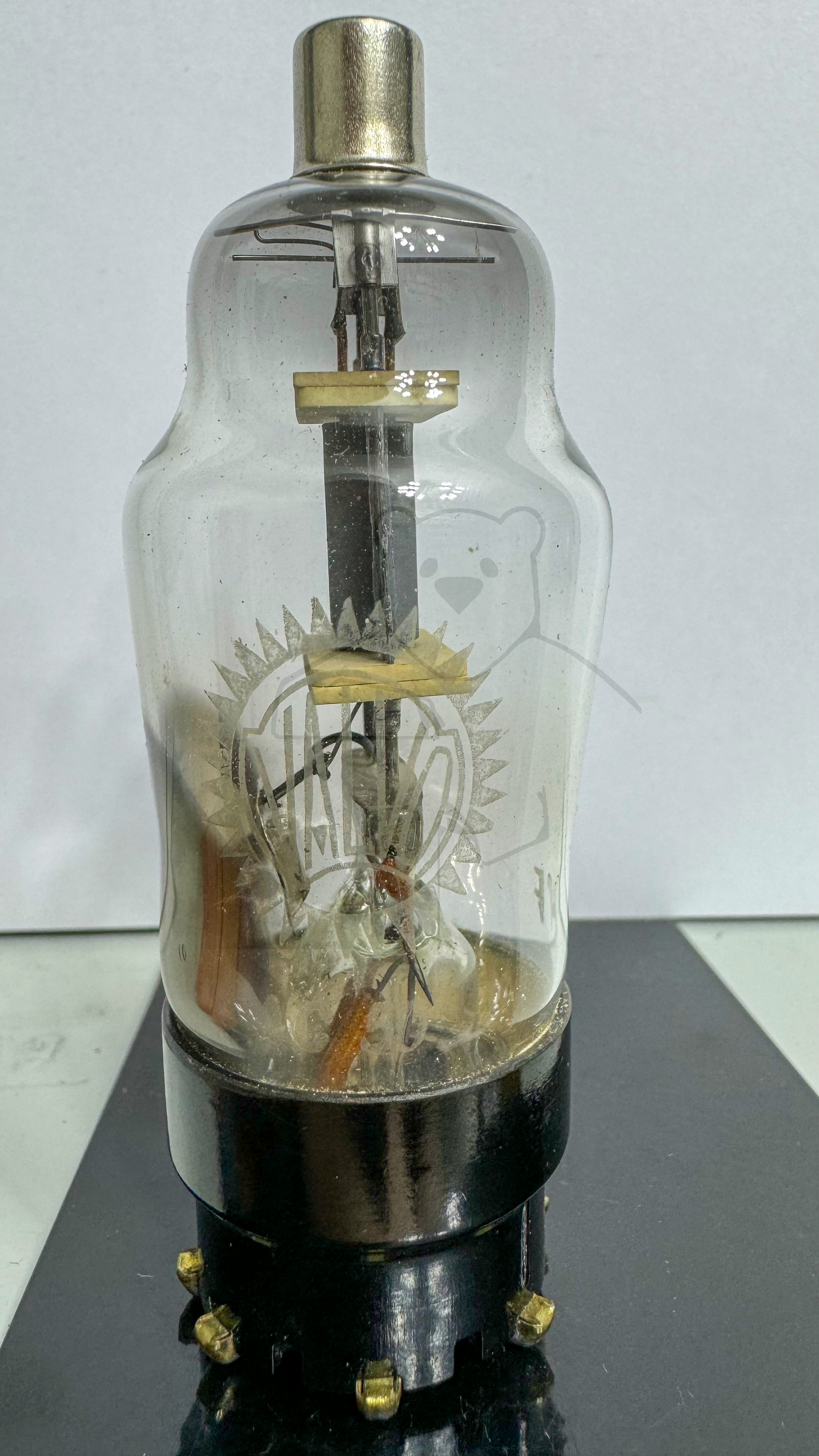

Hoheitszeichen	Röhre wurde schlampig 'Entnazifiziert', es sind noch Reste der ehemaligen Aufdrucke erkennbar. Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L2

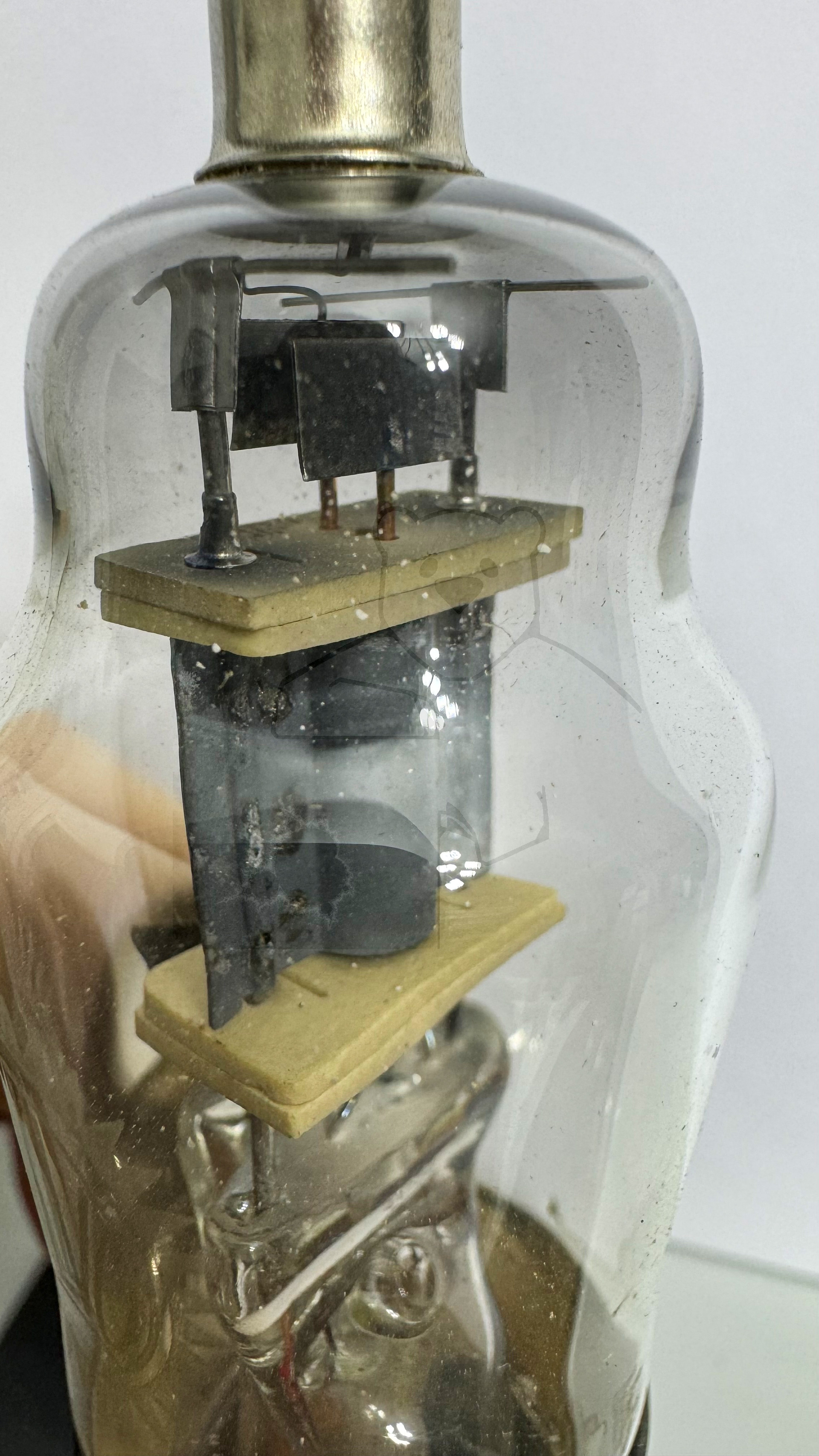

🔎 Beschreibung der Systeme für die Röhre: AC50

	System 1
Kathode	7
Gitter 1	Kappe
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	2
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der AC50

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 YouTube Video zu AC50

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/AxxhdcZNr58 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: AC50
Datenblatt AC50 Valvo [www.tubedata.info].pdf (192 kB)
Pruefkarte AC50 - Funke W19 Roehrenpruefer.pdf (140 kB)
Pruefkarte AC50 - Neuberger RPM370 Roehrenmessgeraet.pdf (286 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
