đ Beschreibung der Röhre: RV2,4T3 Inventarnummer: 06604
| Name | â RV2,4T3 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 2,4 |
| Heizstrom (AmpĂšre) | 0,06 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | Spezialsockel, Deutsche Wehrmacht â Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | Wehrmachtseigentum 10/43 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | L16 |
đ Beschreibung der Systeme fĂŒr die Röhre: RV2,4T3
| System 1 | |
| Kathode | f |
| Gitter 1 | g1 |
| Gitter 2 | g2 |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | f, f |
| Abschirmung | |
| Funktion | â Tetrode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RV2,4T3
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: RV2,4T3
Datenblatt RV2.4T3 Telefunken [www.tubedata.info].pdf (171 kB)
Pruefkarte RV2,4T3 - Funke W19 Roehrenpruefer.pdf (163 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RV2,4T3

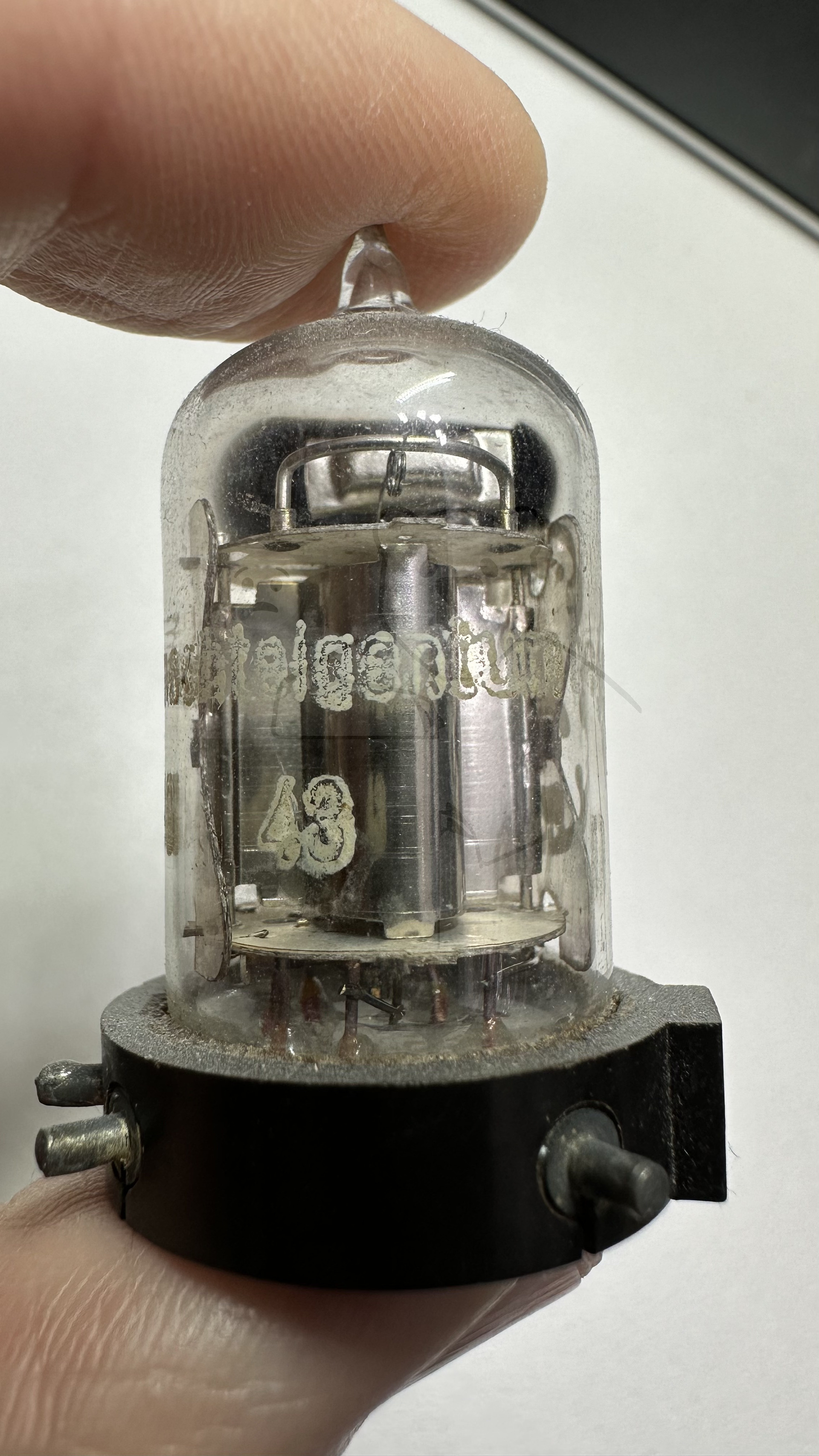

Röhre RV2,4T3 #6604 Bild 1

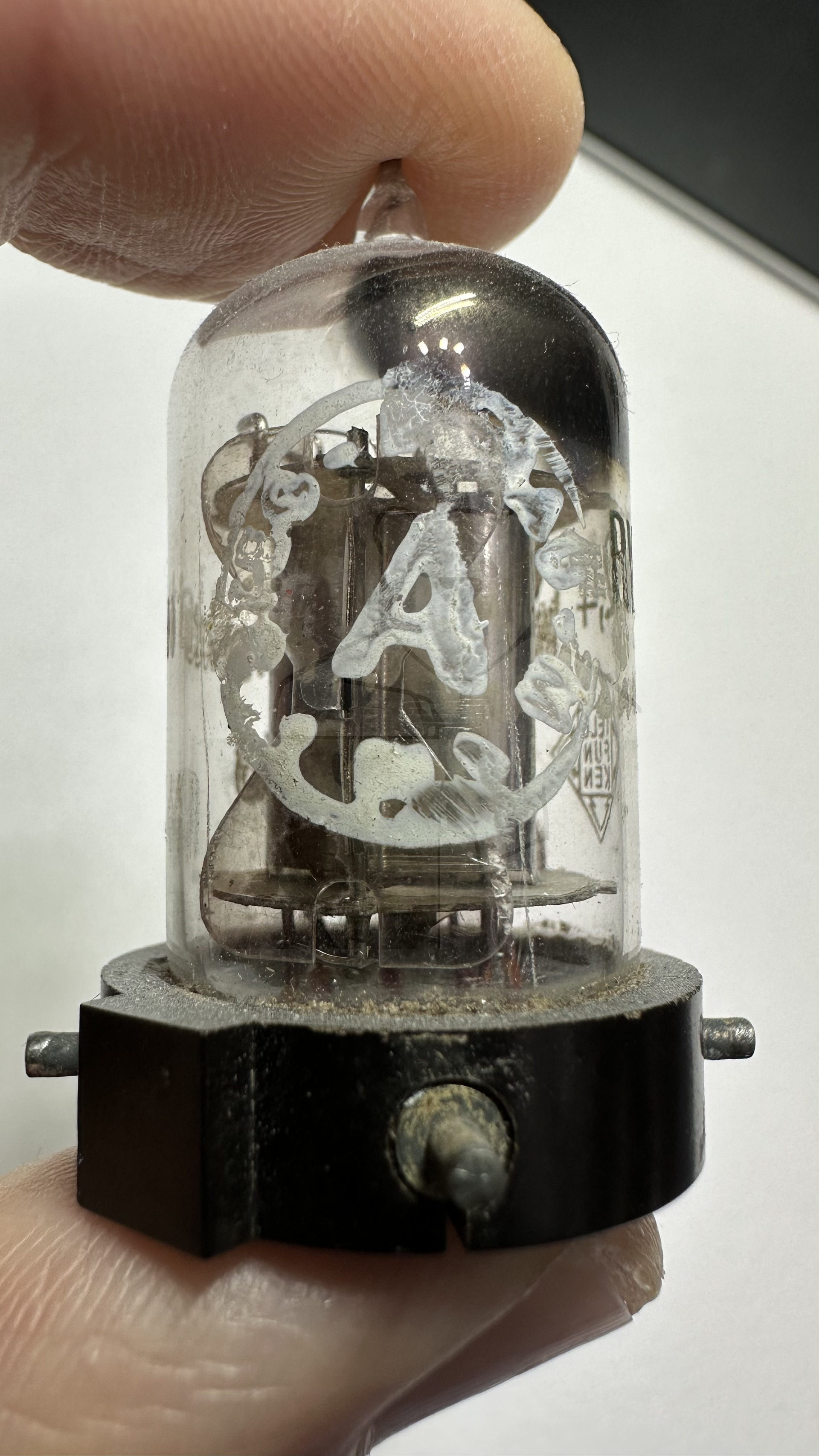

Röhre RV2,4T3 #6604 Bild 2

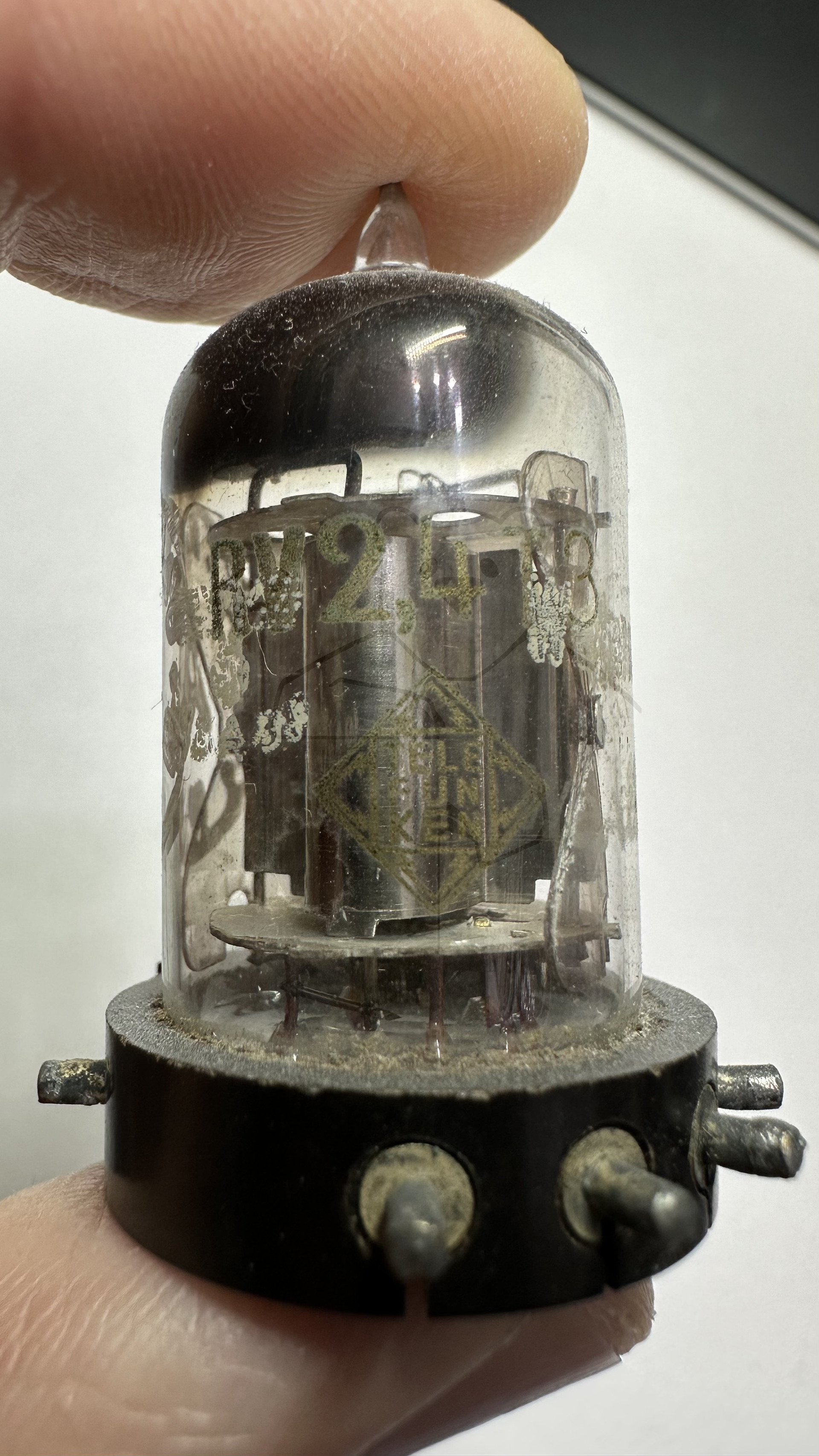

Röhre RV2,4T3 #6604 Bild 3

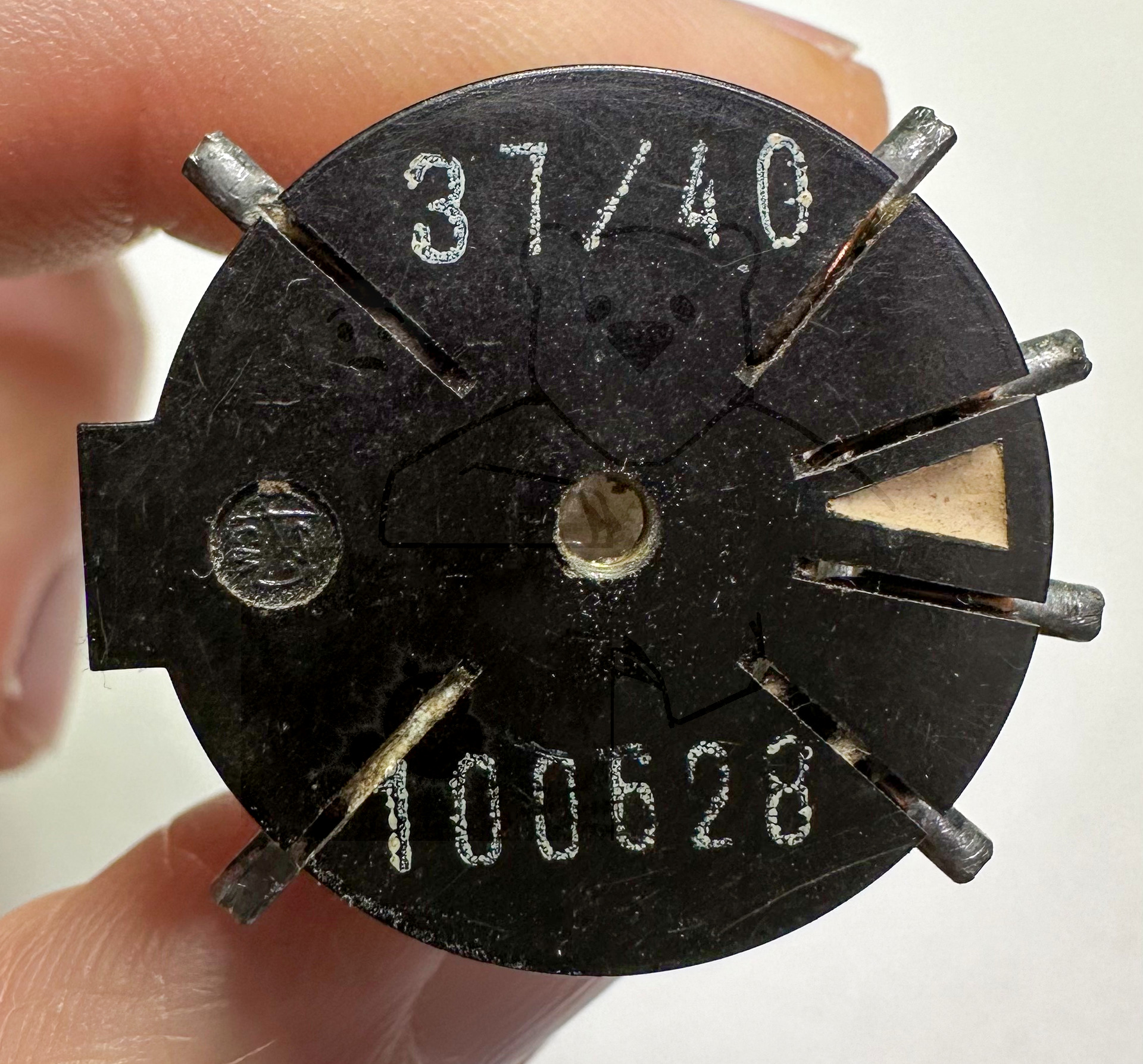

Röhre RV2,4T3 #6604 Bild 4
