đ Beschreibung der Röhre: LV1 Inventarnummer: 06599
| Name | â LV1 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Loktal, 8pol. â Liste aller Röhren mit: Loktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | 31/43 |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 112254 |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L16 |
đ Beschreibung der Systeme fĂŒr die Röhre: LV1
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 2 |
| Gitter 2 | 8 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 6 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 7 |
| Funktion | â Endpentode, Breitband |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

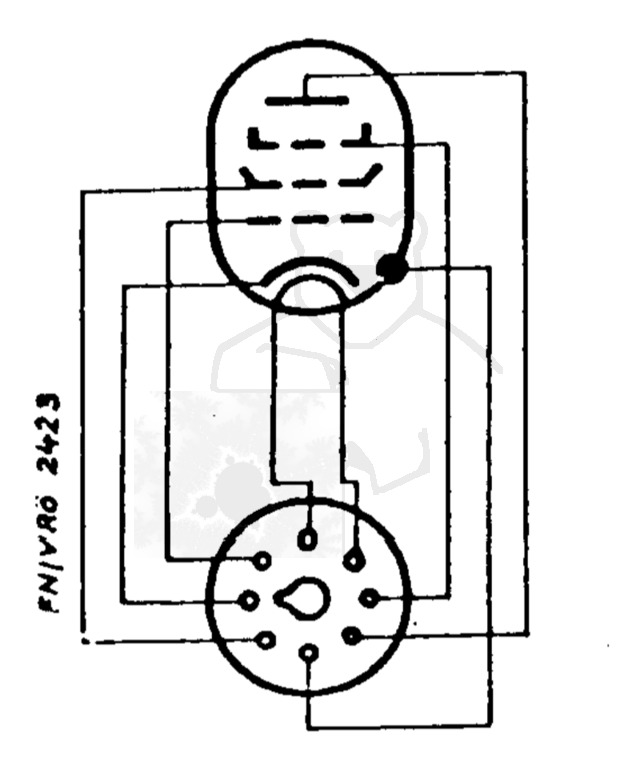

đ Sockelschaltung der LV1
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: LV1
Datenblatt LV1 Telefunken [www.tubedata.info].pdf (386 kB)
Pruefkarte LV1 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: LV1

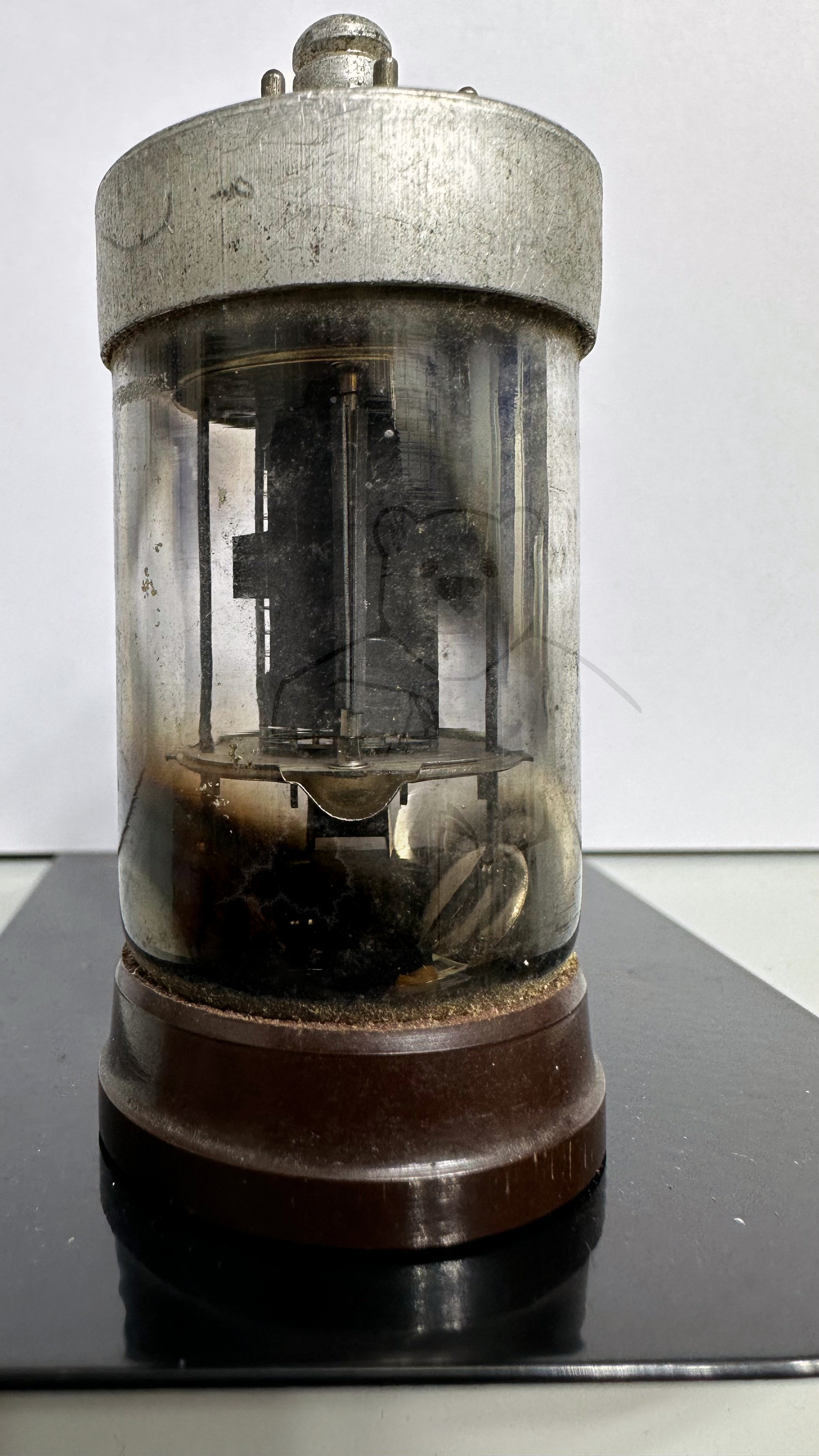

Röhre LV1 #6599 Bild 1

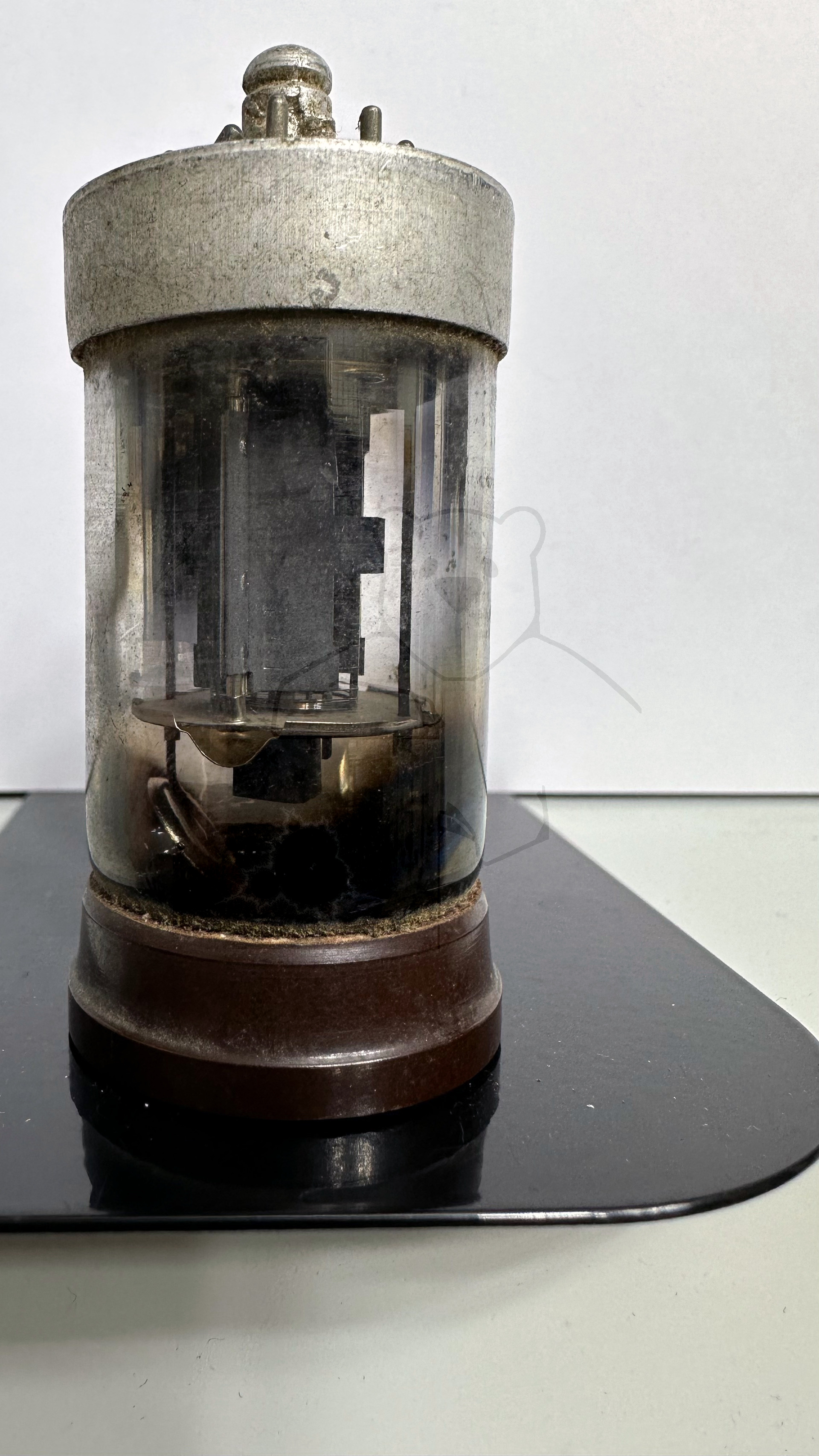

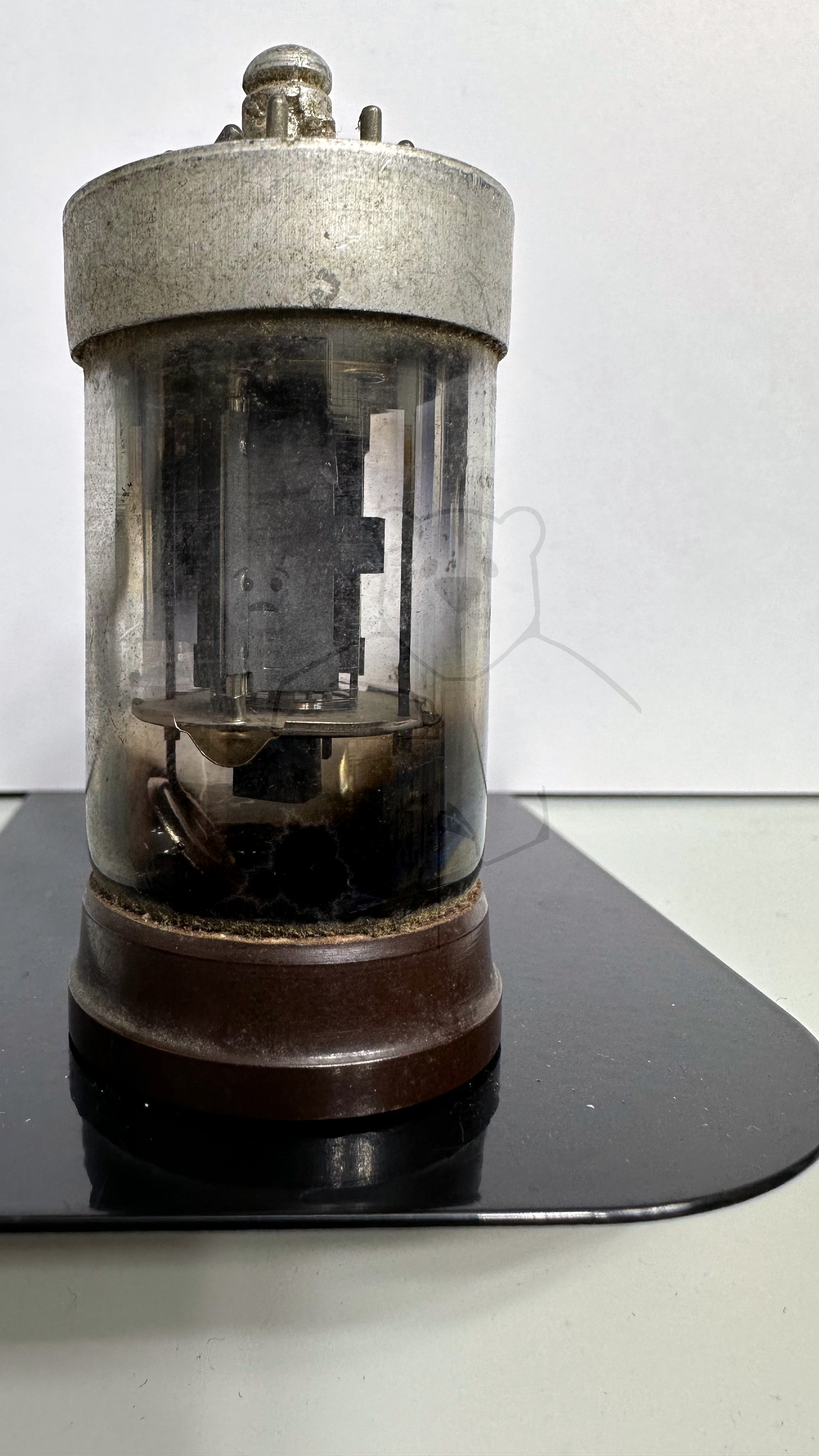

Röhre LV1 #6599 Bild 2

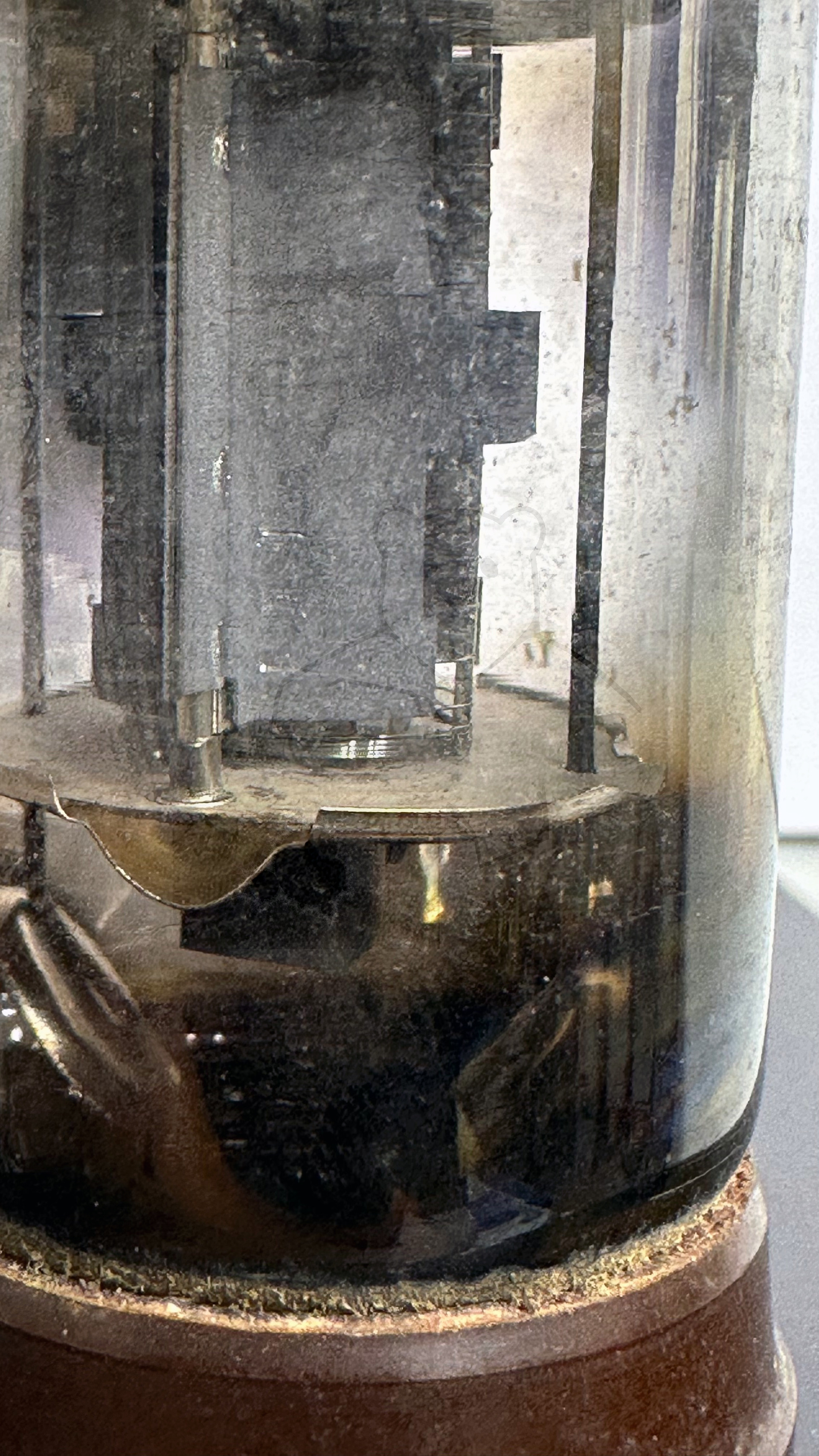

Röhre LV1 #6599 Bild 3

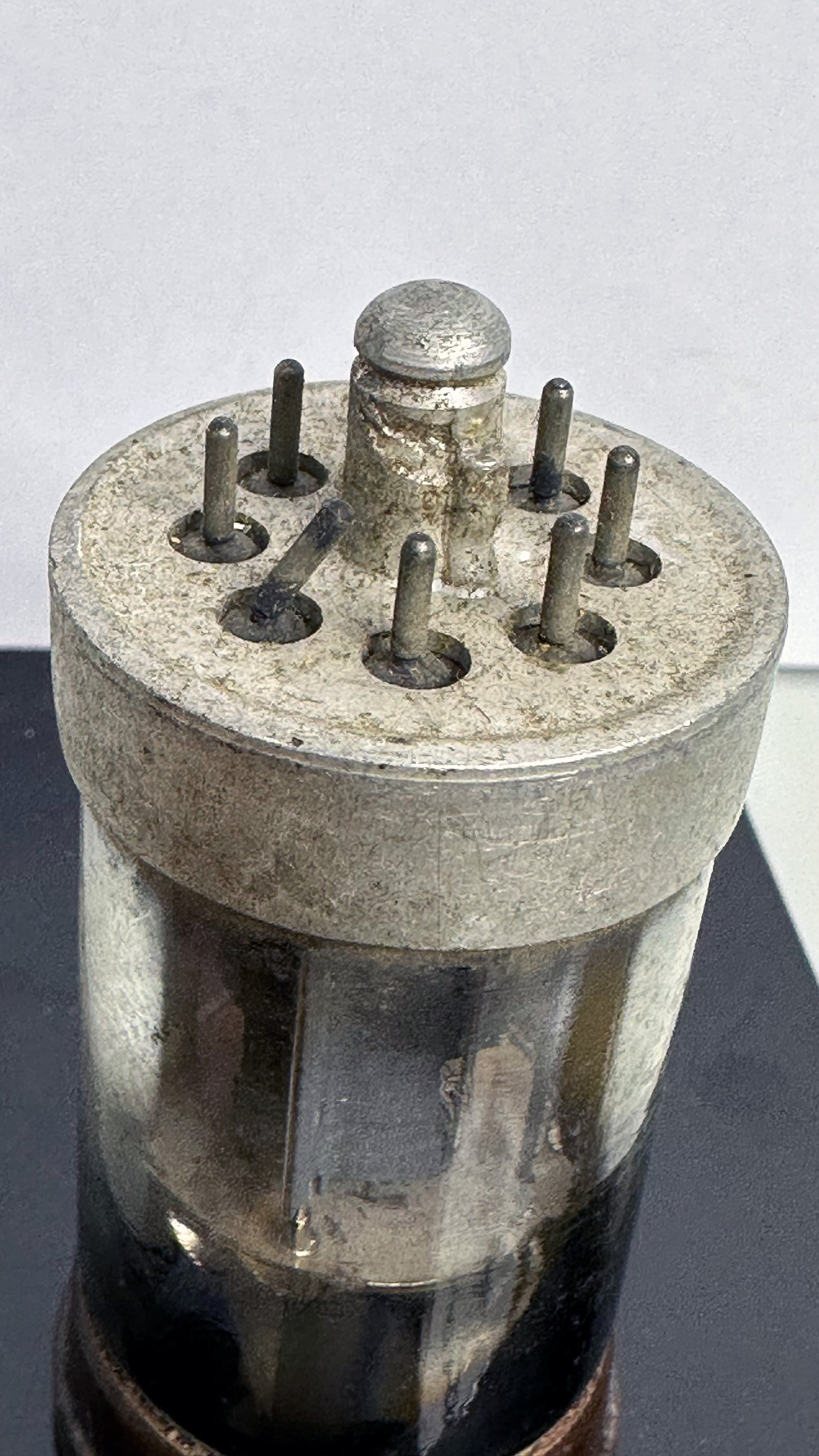

Röhre LV1 #6599 Bild 4

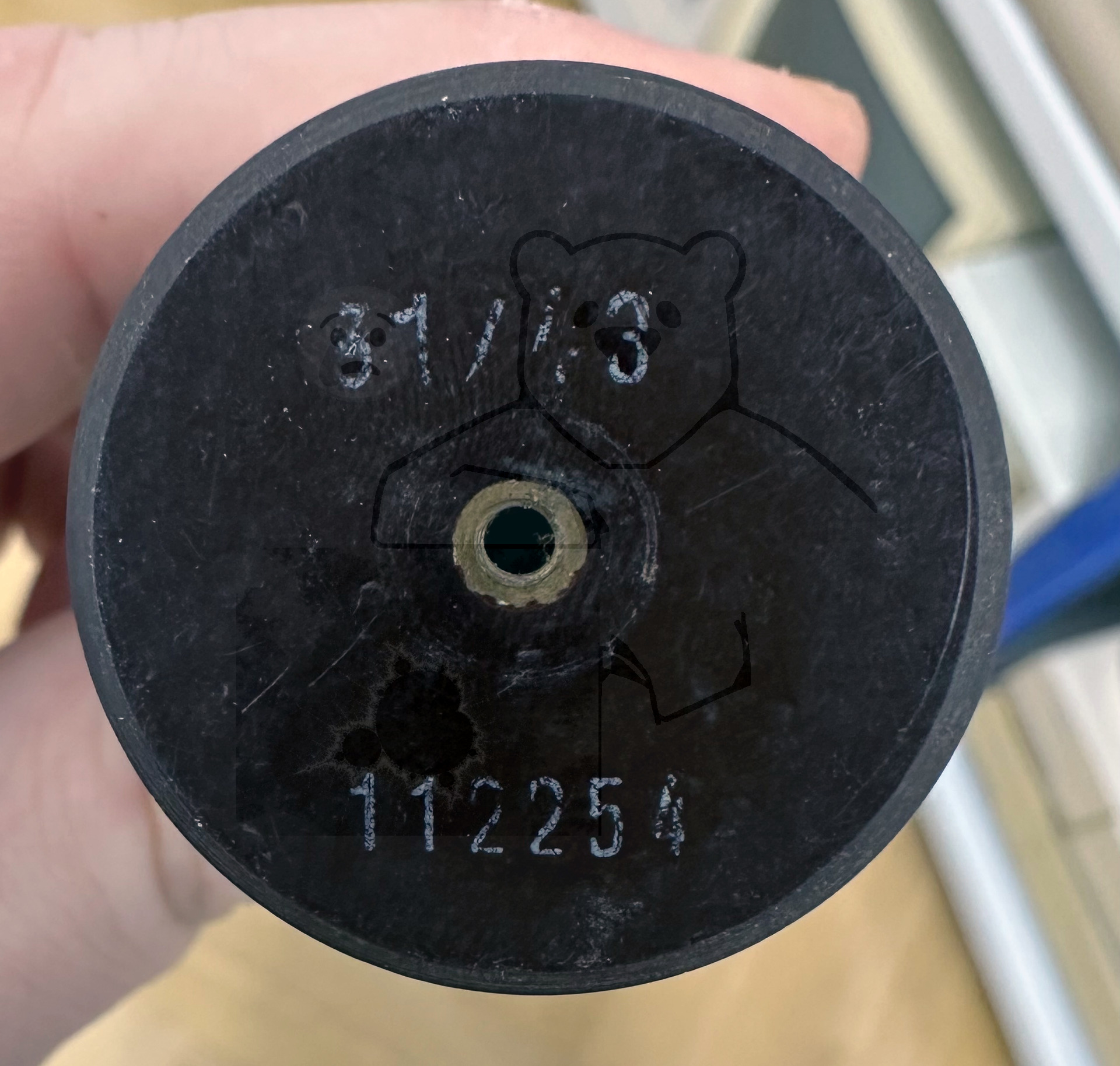

Röhre LV1 #6599 Bild 5
