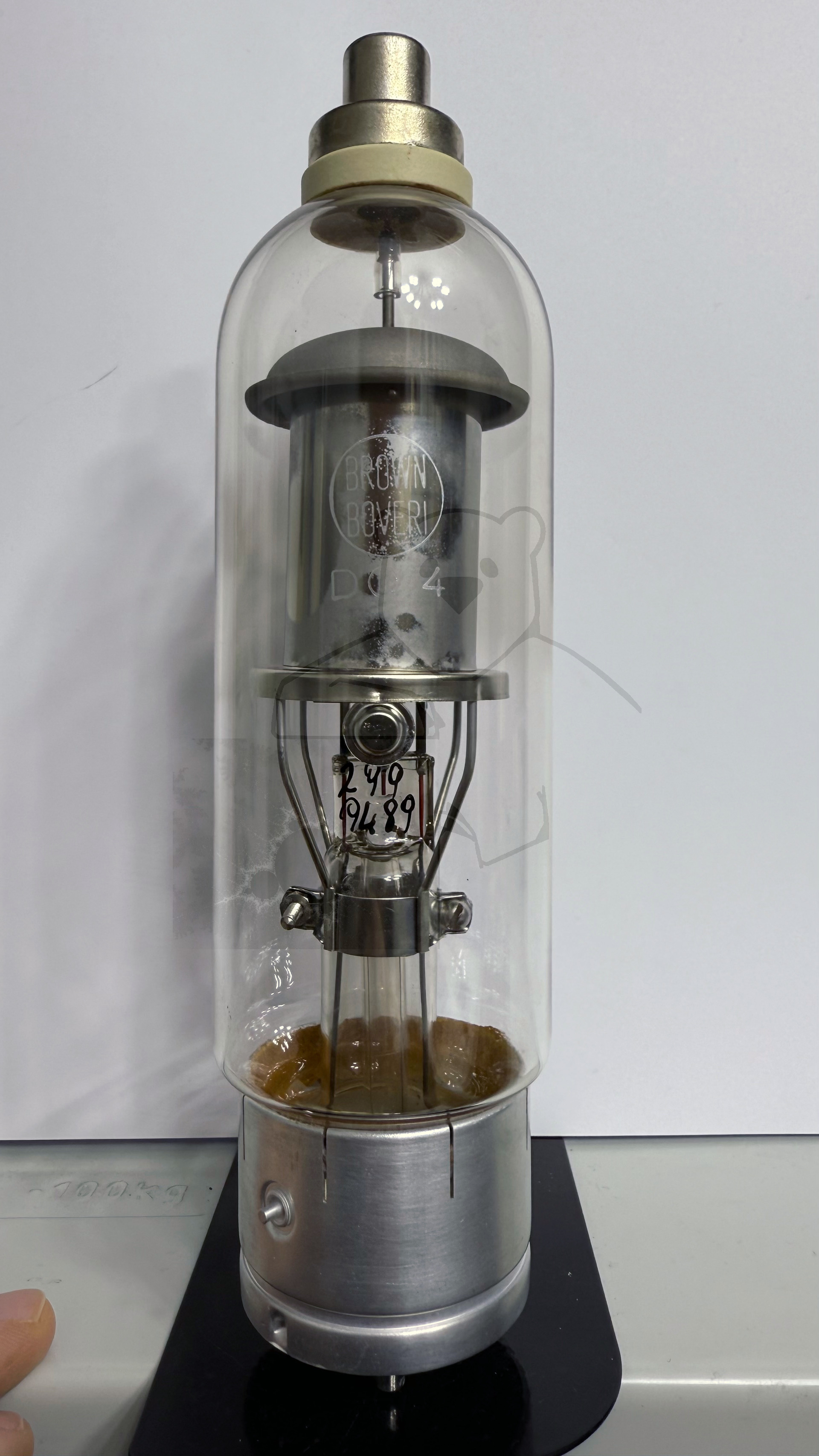

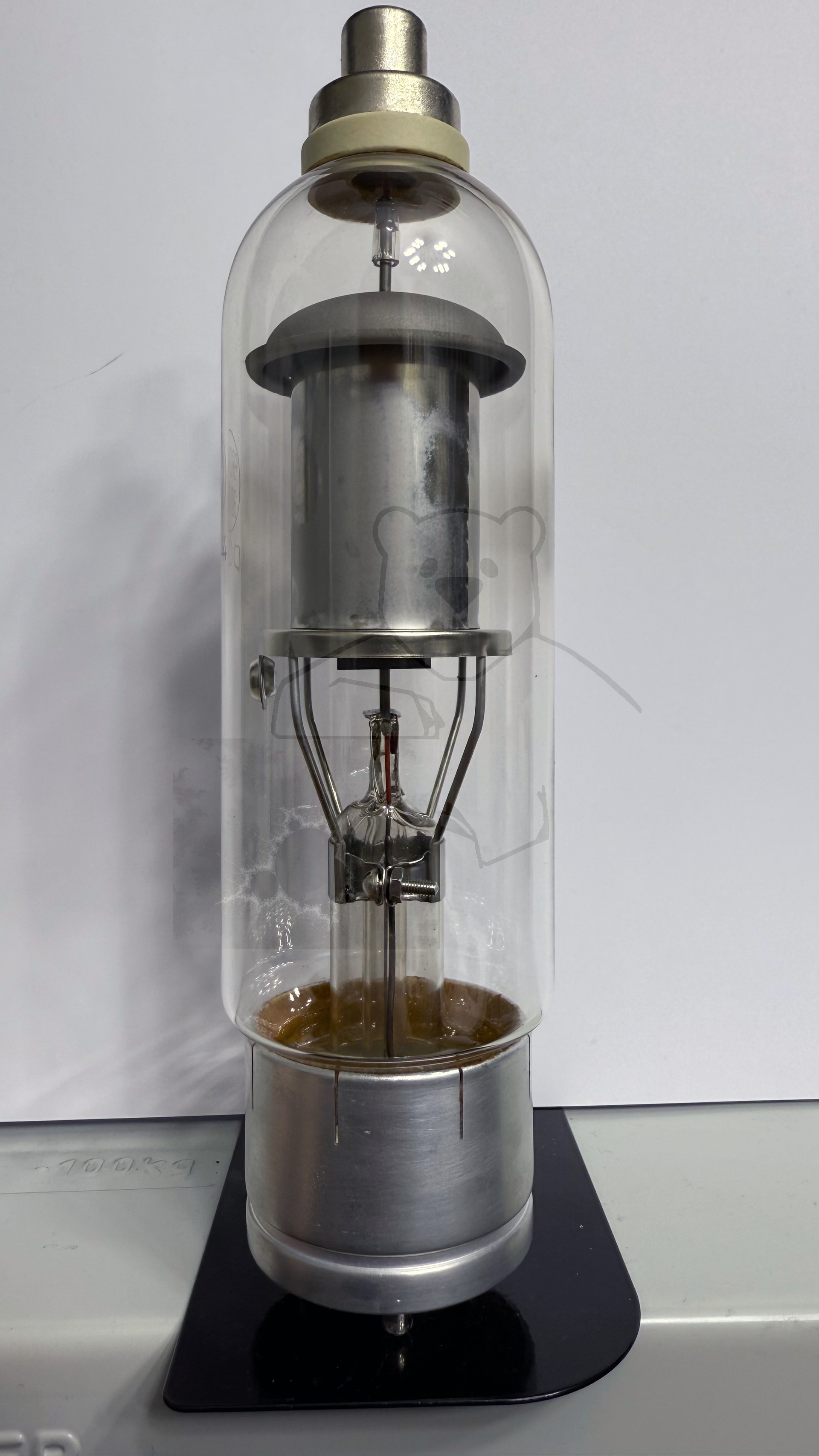

Daten und Bilder der Röhre: DQ4

🔎 Beschreibung der Röhre: DQ4 Inventarnummer: 06593

Name	→ DQ4
Vergleichsname
Hersteller	→ Brown-Boveri
Heizspannung (Volt)	5
Heizstrom (Ampère)	7
Art der Heizung	Direkt

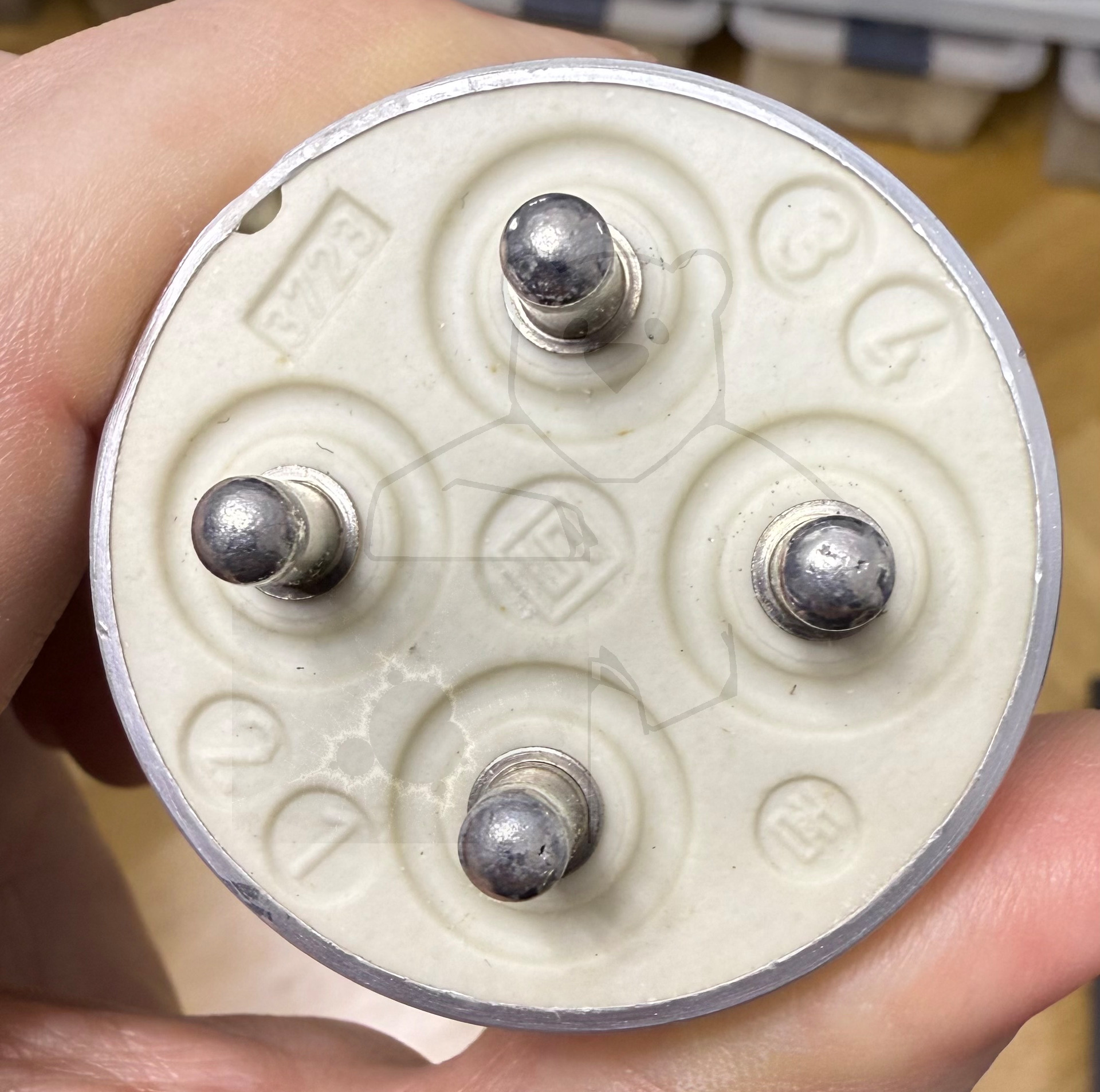

Röhren mit Sockel	→ Informationen zum Sockel: USA, Jumbo, 4pol. Bayonet → Liste aller Röhren mit: USA, Jumbo, 4pol. Bayonet
Informationen Röhrentyp	Vorheizzeit vor anlegen der Anodenspannung, je nach Umgebungstemperatur: 30 Sekunden bis 12 Minuten Röhre arbeitet mit Quecksilberfüllung
Informationen	Röhre arbeitet mit Quecksilberfüllung
Kenn Nummer
Ätz- Produktionscode

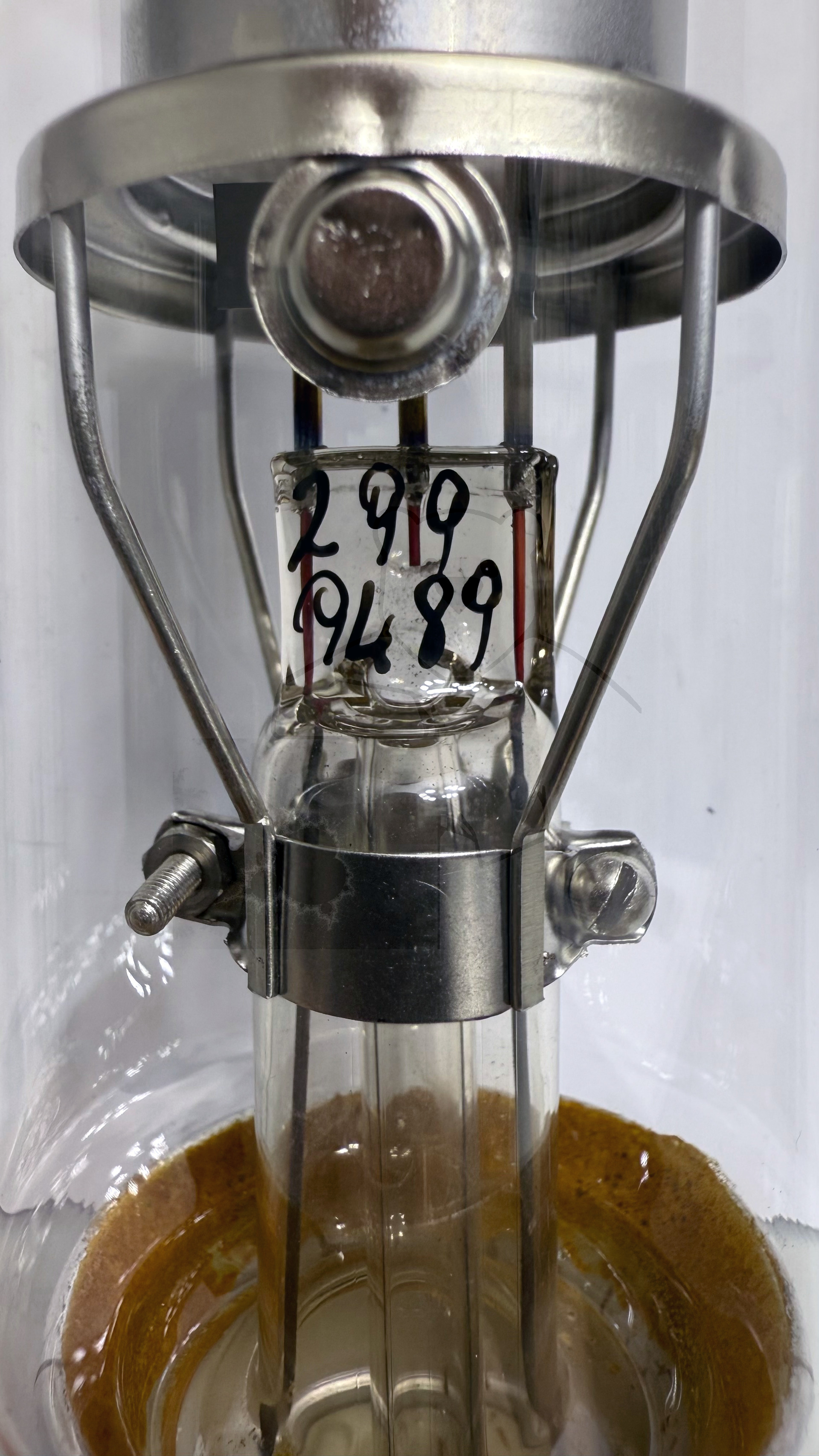

Serien Nummer	299 9489
Verpackung	Umwickelt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S108

🔎 Beschreibung der Systeme für die Röhre: DQ4

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

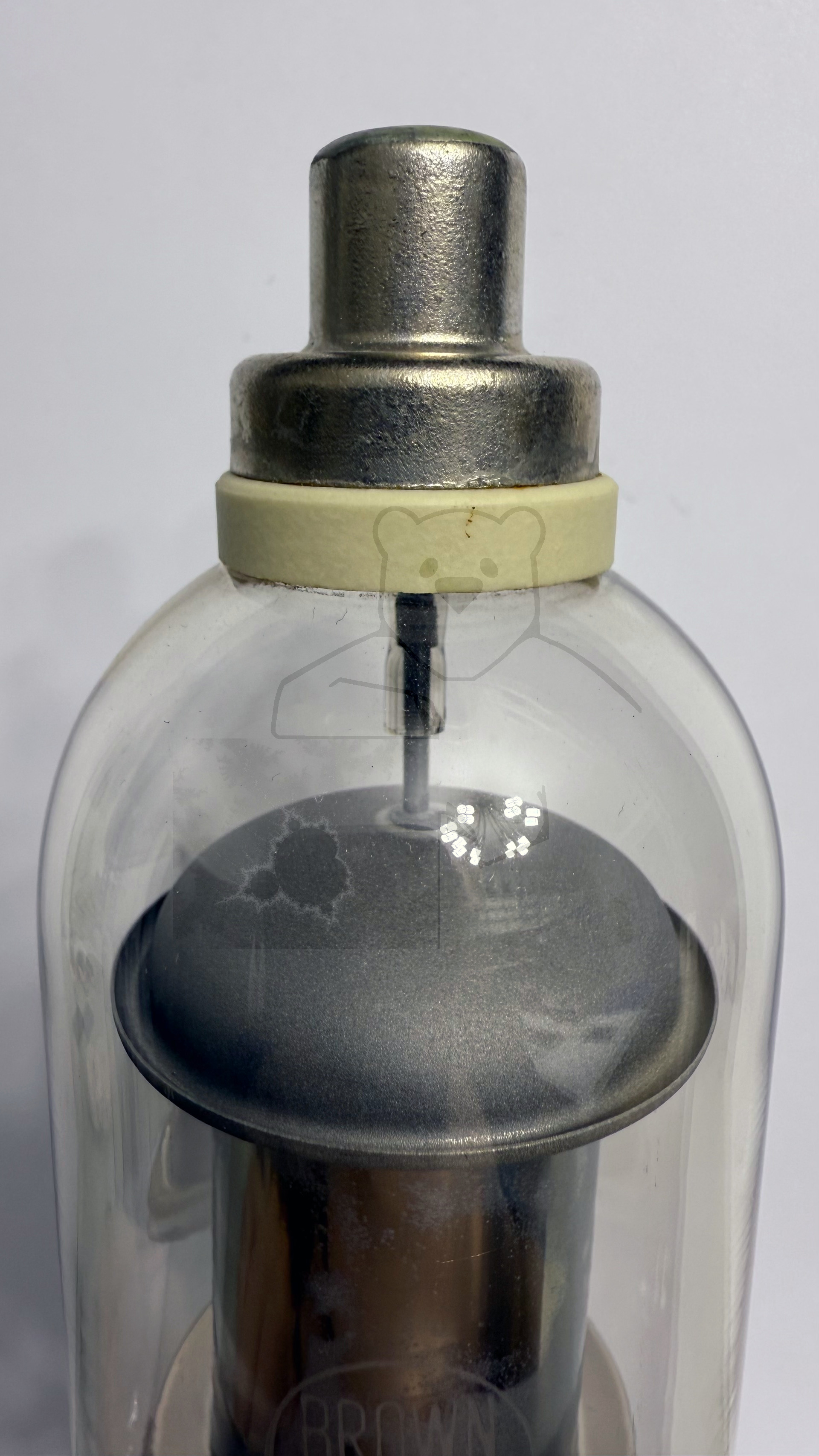

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Gleichrichter, Einweg, Gasgefuellt

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

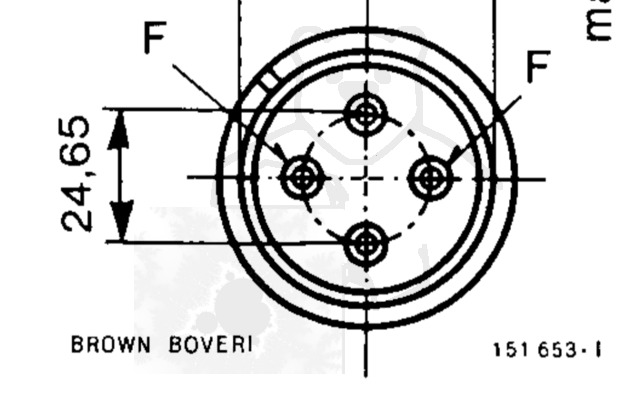

🔎 Sockelschaltung der DQ4

Bildquelle: Brown-Boveri Datenblatt

🔎 Datenblätter zur Röhre: DQ4
Datenblatt DQ4 Brown-Boveri [www.tubedata.info].pdf (491 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
