🔎 Beschreibung der Röhre: 6Р3С-1 Inventarnummer: 06584
| Name | → 6Р3С-1 |
| Vergleichsname | 6R3S-1 |
| Hersteller | → UdSSR (СВЕТЛАНА, Svetlana) |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (Ampère) | 1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel |
| Informationen Röhrentyp | |
| Informationen | ОТК72 Produziert: 1/1989 |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | L10 |
🔎 Beschreibung der Systeme für die Röhre: 6Р3С-1
| System 1 | System 2 | |
| Kathode | 3, 7 | 3, 7 |
| Gitter 1 | 1 | 5 |
| Gitter 2 | 2 | 2 |
| Gitter 3 | 3, 7 | 3, 7 |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | Kappe A1 | Kappe A2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 8, 6 - Mittelabgriff Stift 4 | 8, 6 - Mittelabgriff Stift 4 |
| Abschirmung | ||
| Funktion | → Endpentode, Breitband |
→ Endpentode, Breitband |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6Р3С-1
Bildquelle: UdSSR Datenblatt
🔎 Datenblätter zur Röhre: 6Р3С-1
Datenblatt 6Р3С-1.pdf (4421 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6Р3С-1

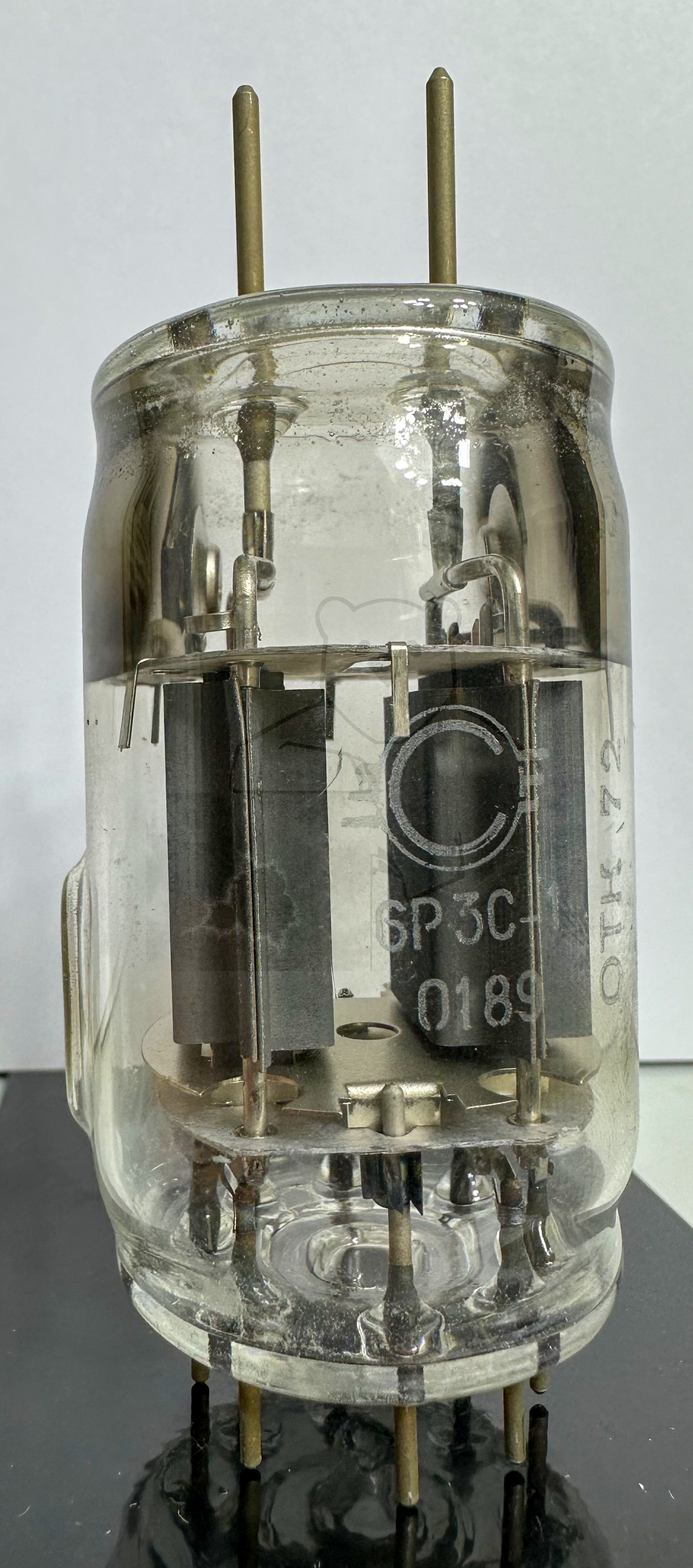

Röhre 6Р3С-1 #6584 Bild 1

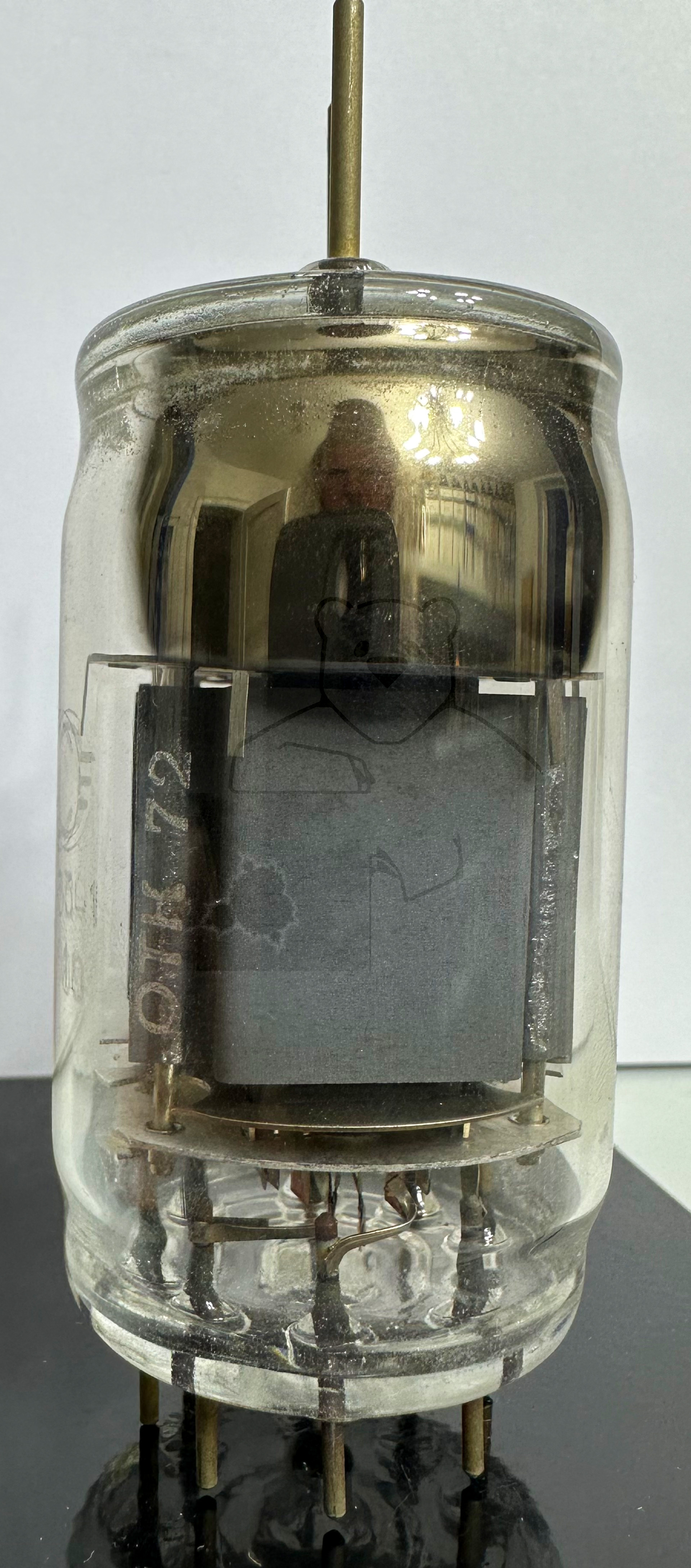

Röhre 6Р3С-1 #6584 Bild 2

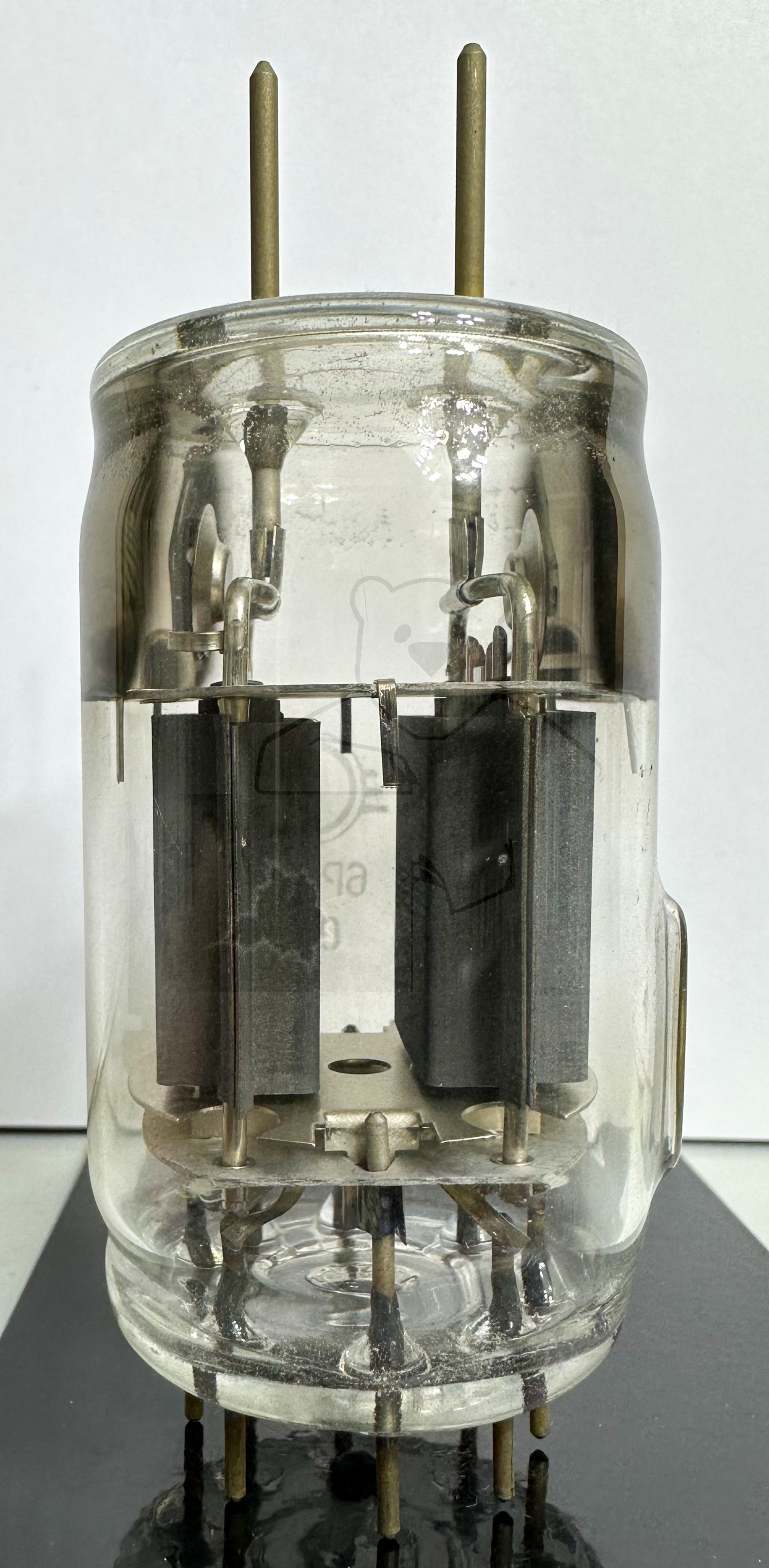

Röhre 6Р3С-1 #6584 Bild 3

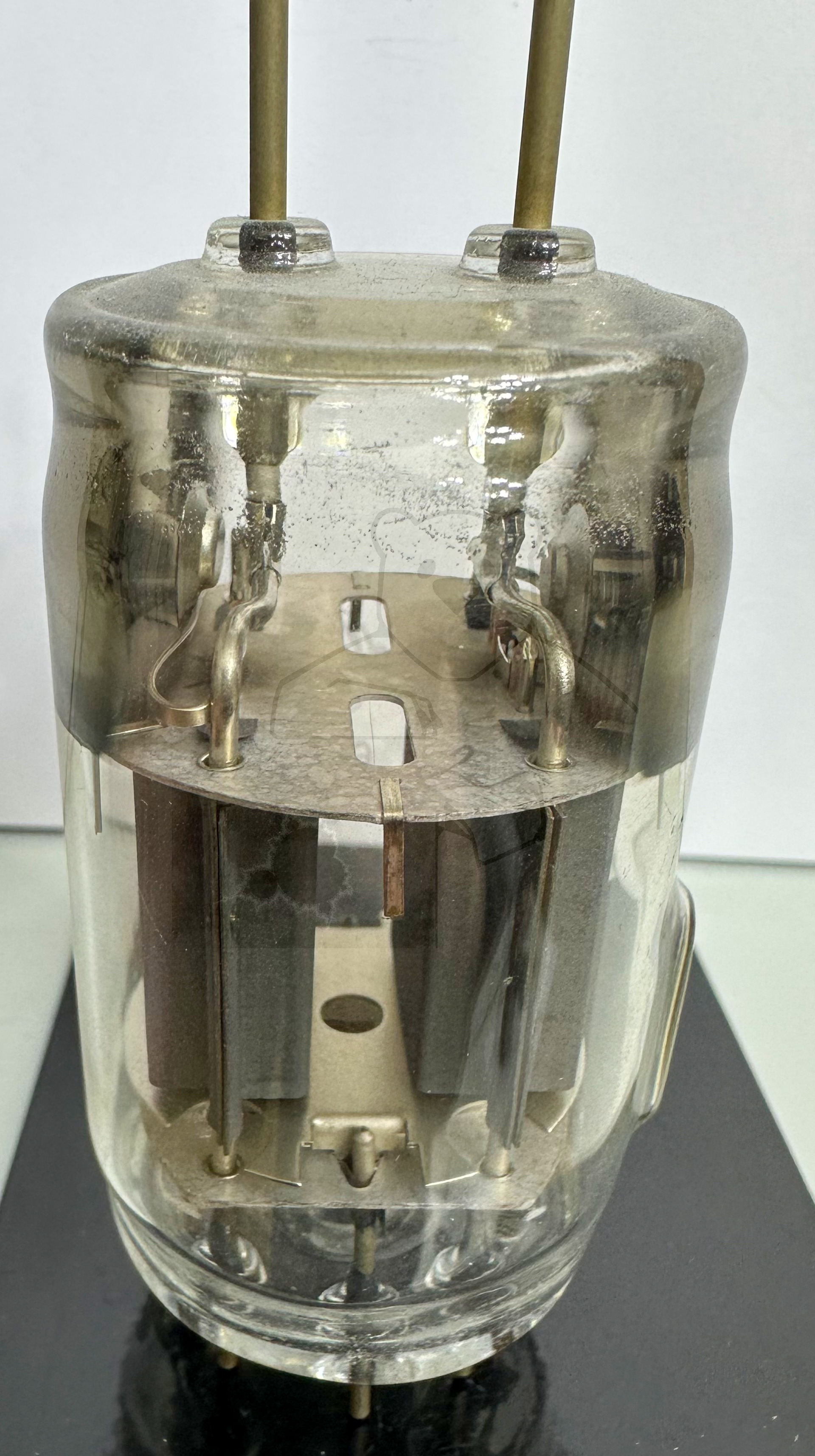

Röhre 6Р3С-1 #6584 Bild 4

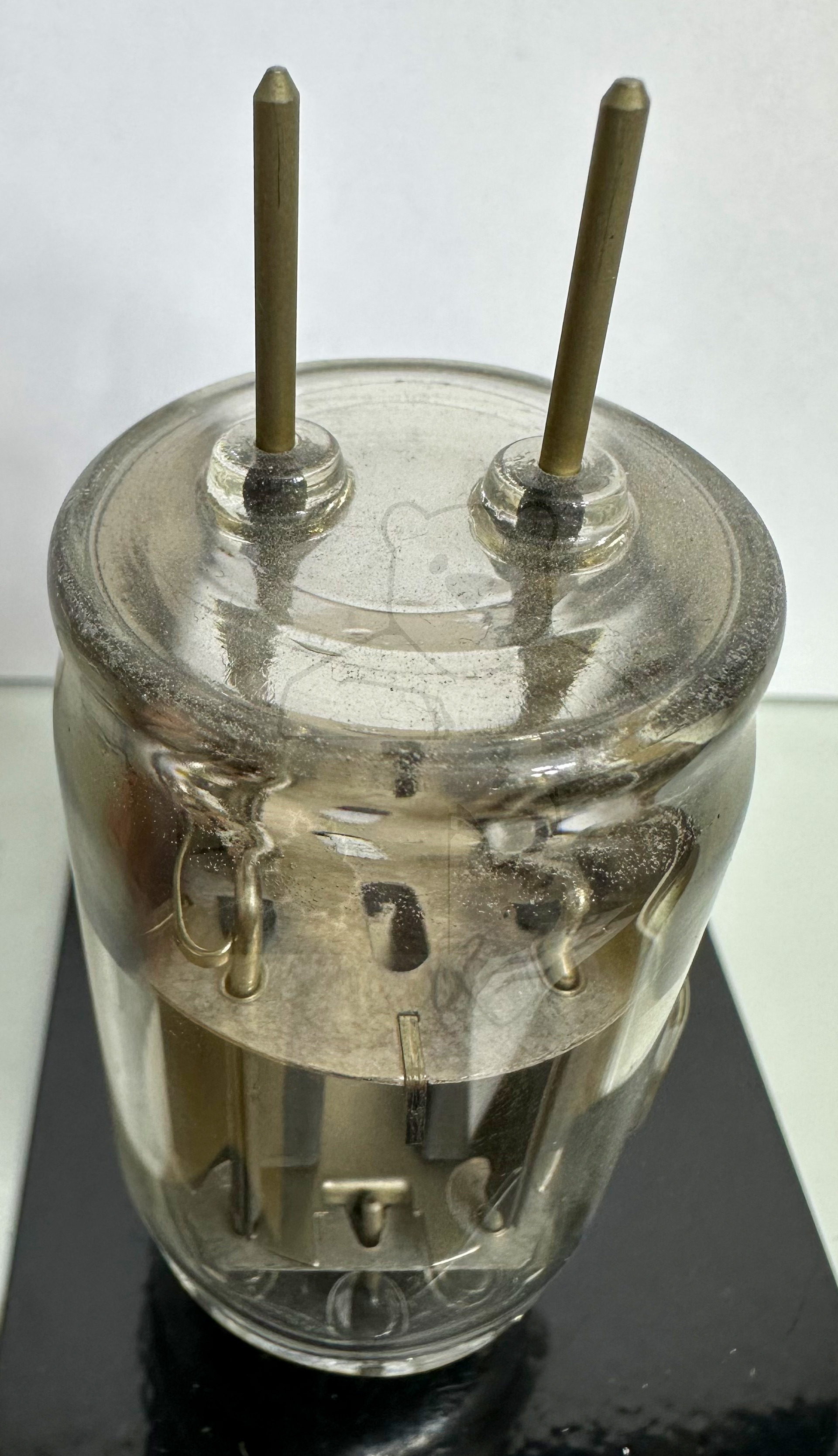

Röhre 6Р3С-1 #6584 Bild 5

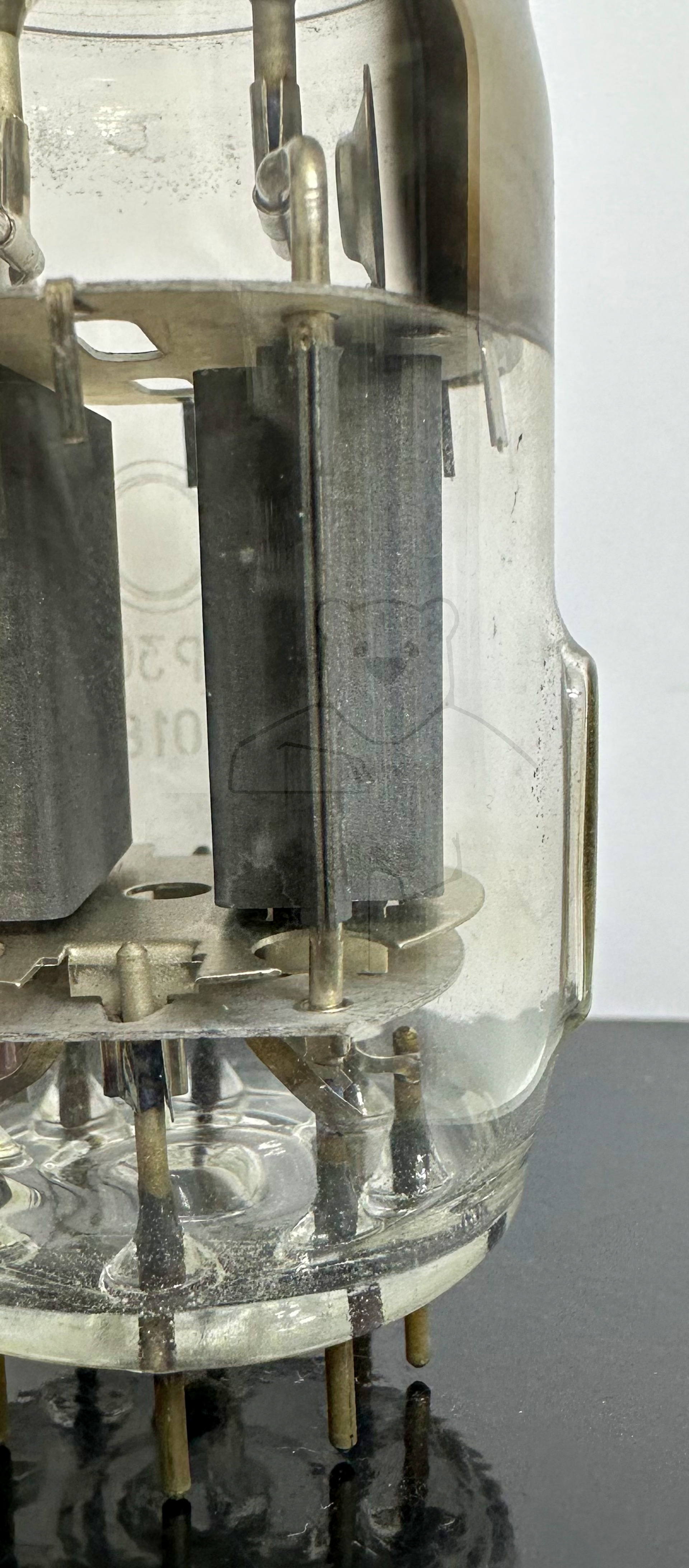

Röhre 6Р3С-1 #6584 Bild 6

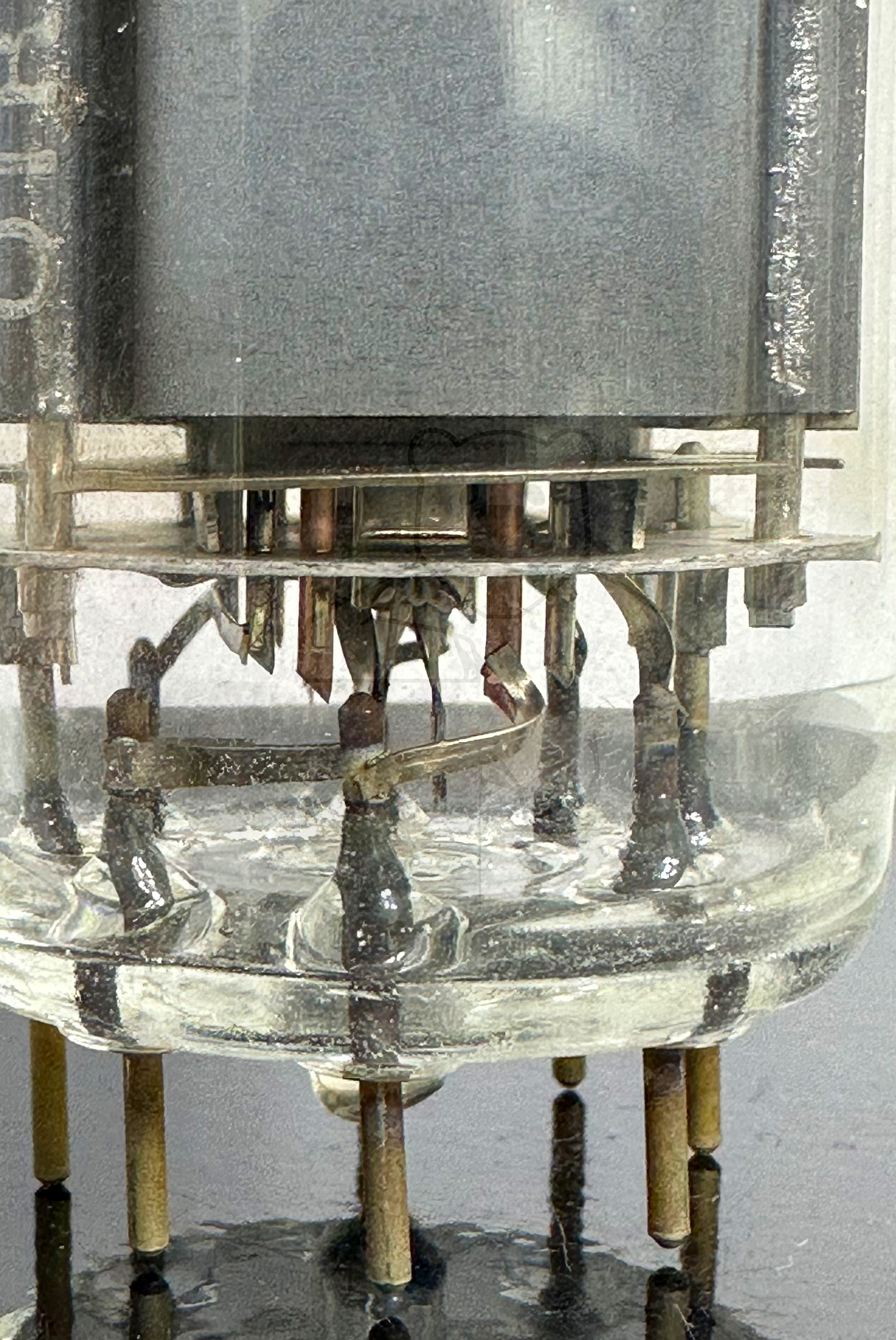

Röhre 6Р3С-1 #6584 Bild 7

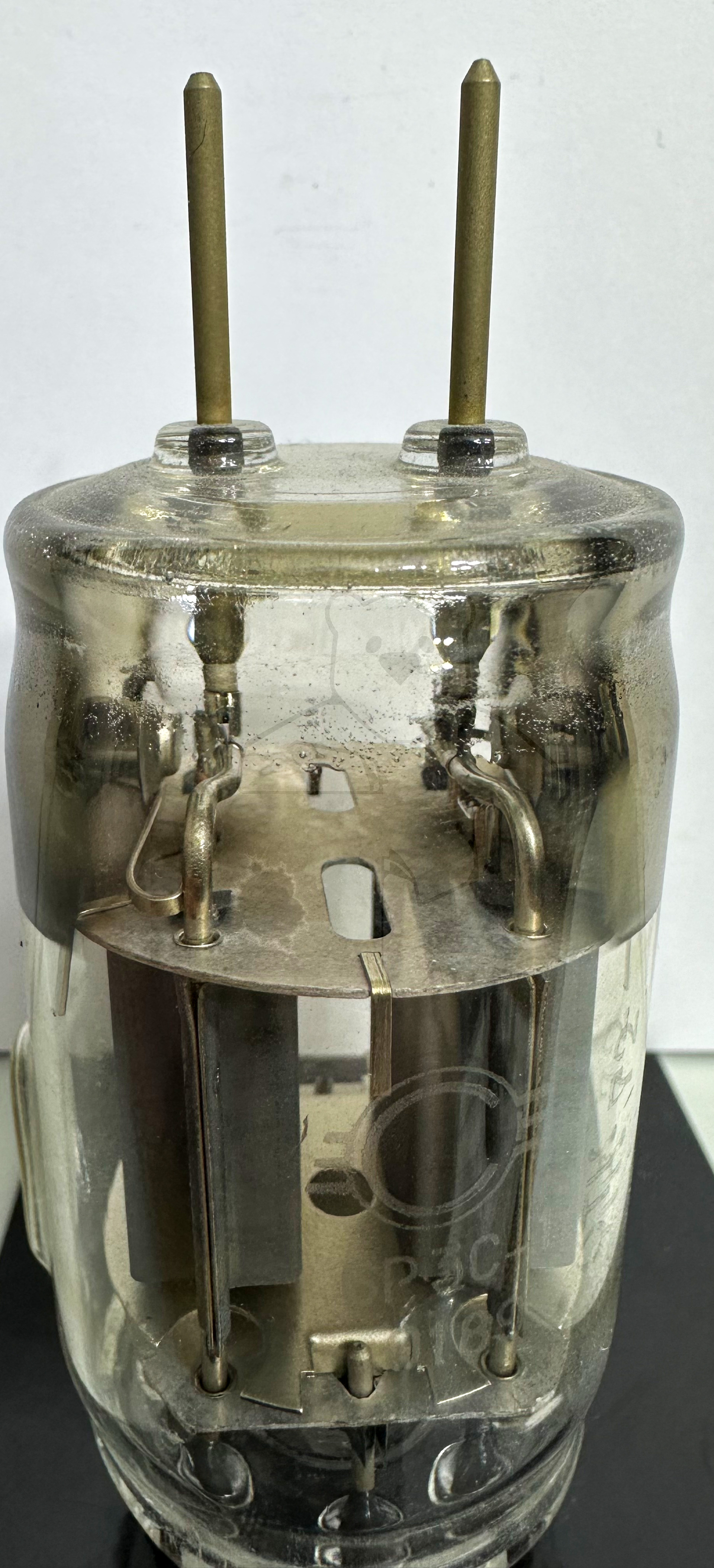

Röhre 6Р3С-1 #6584 Bild 8

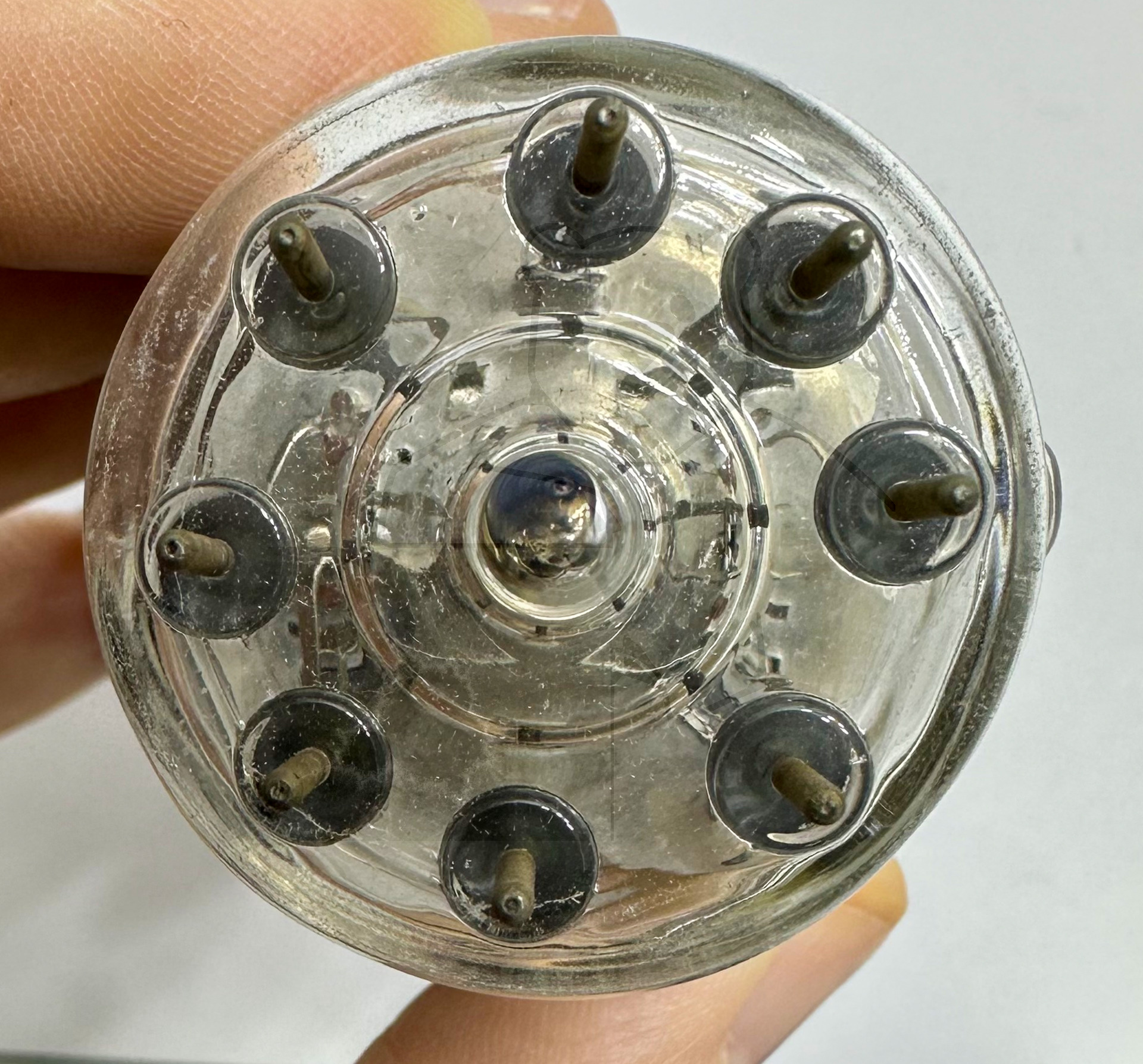

Röhre 6Р3С-1 #6584 Bild 9
