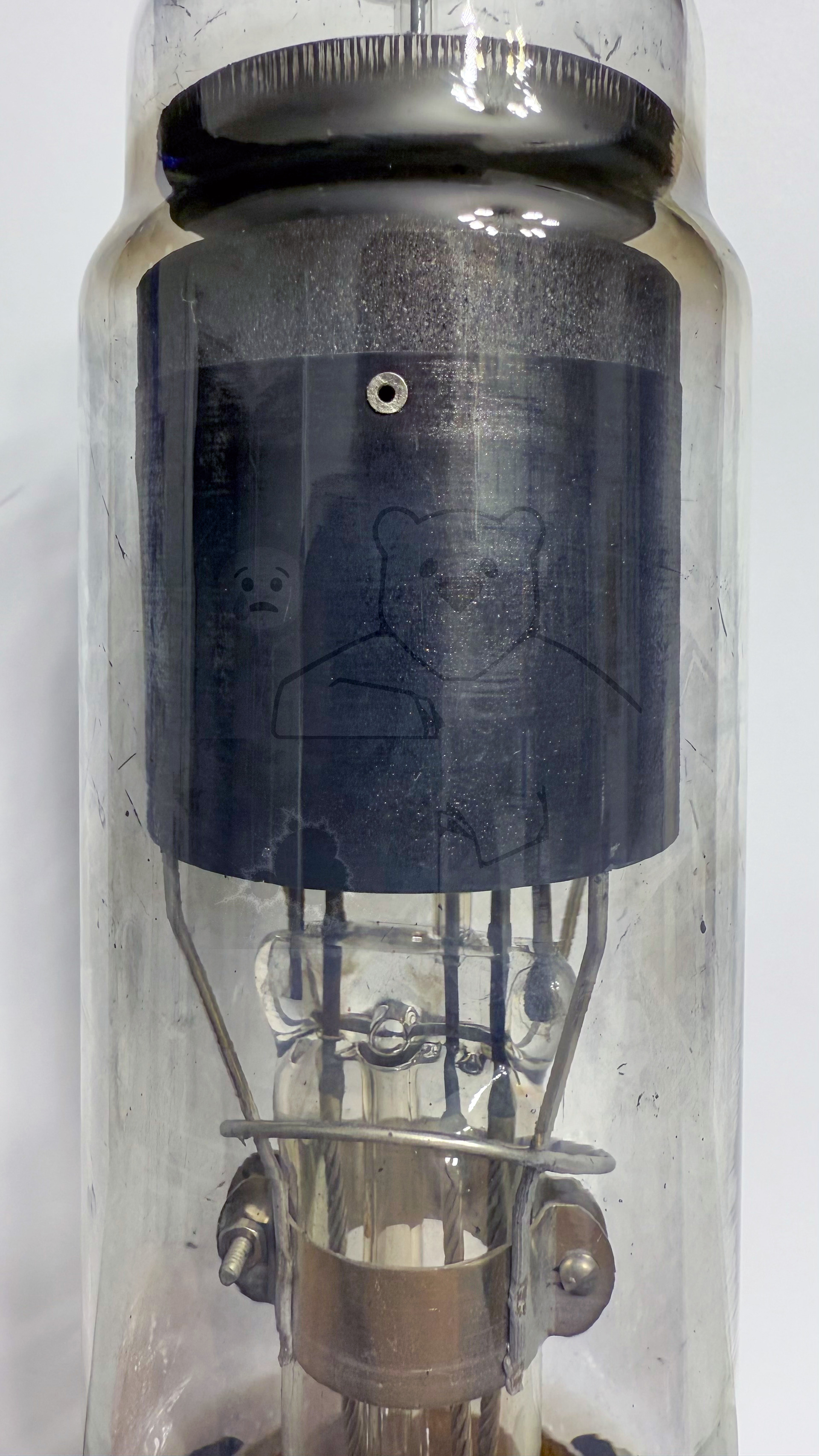

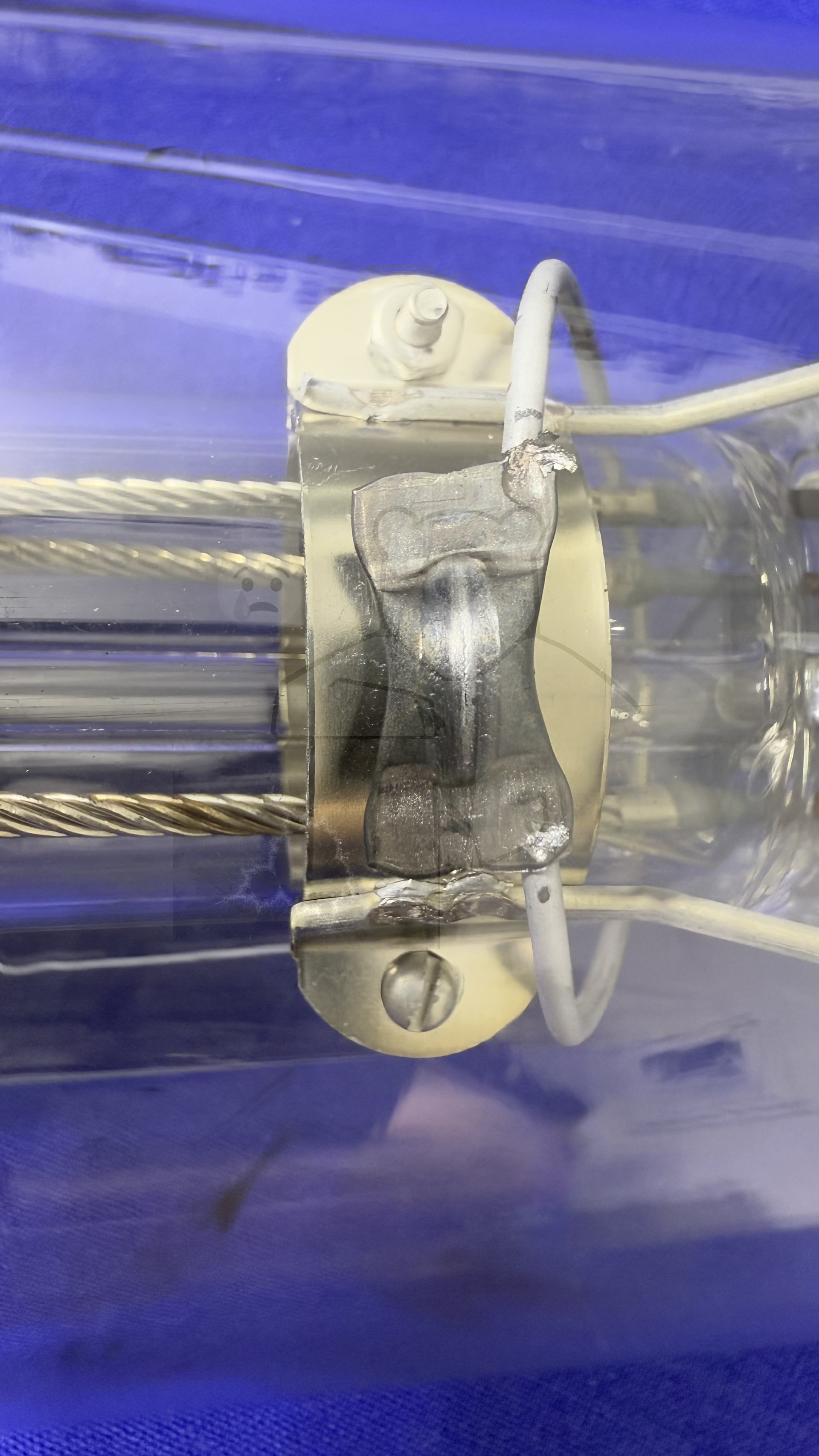

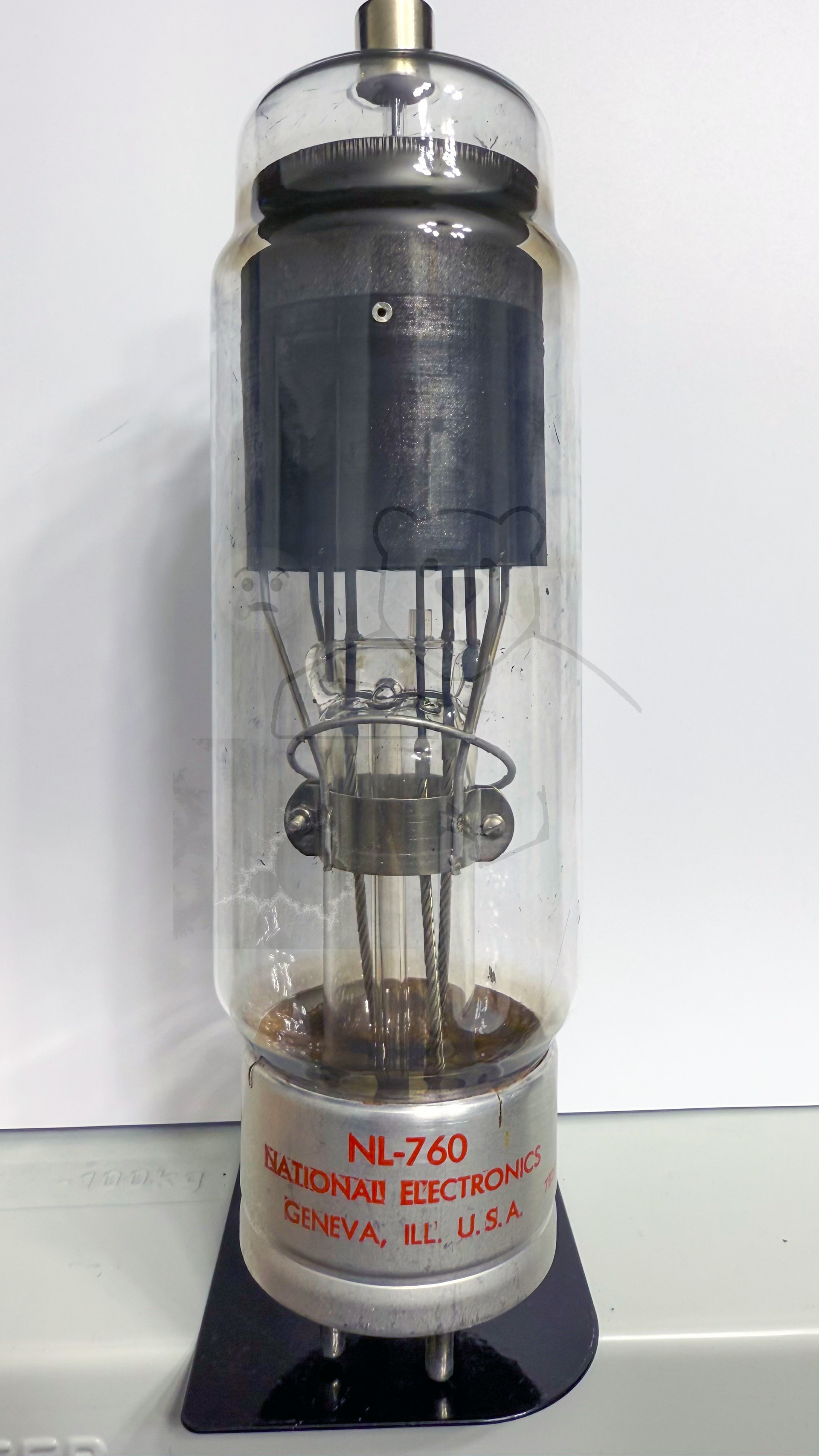

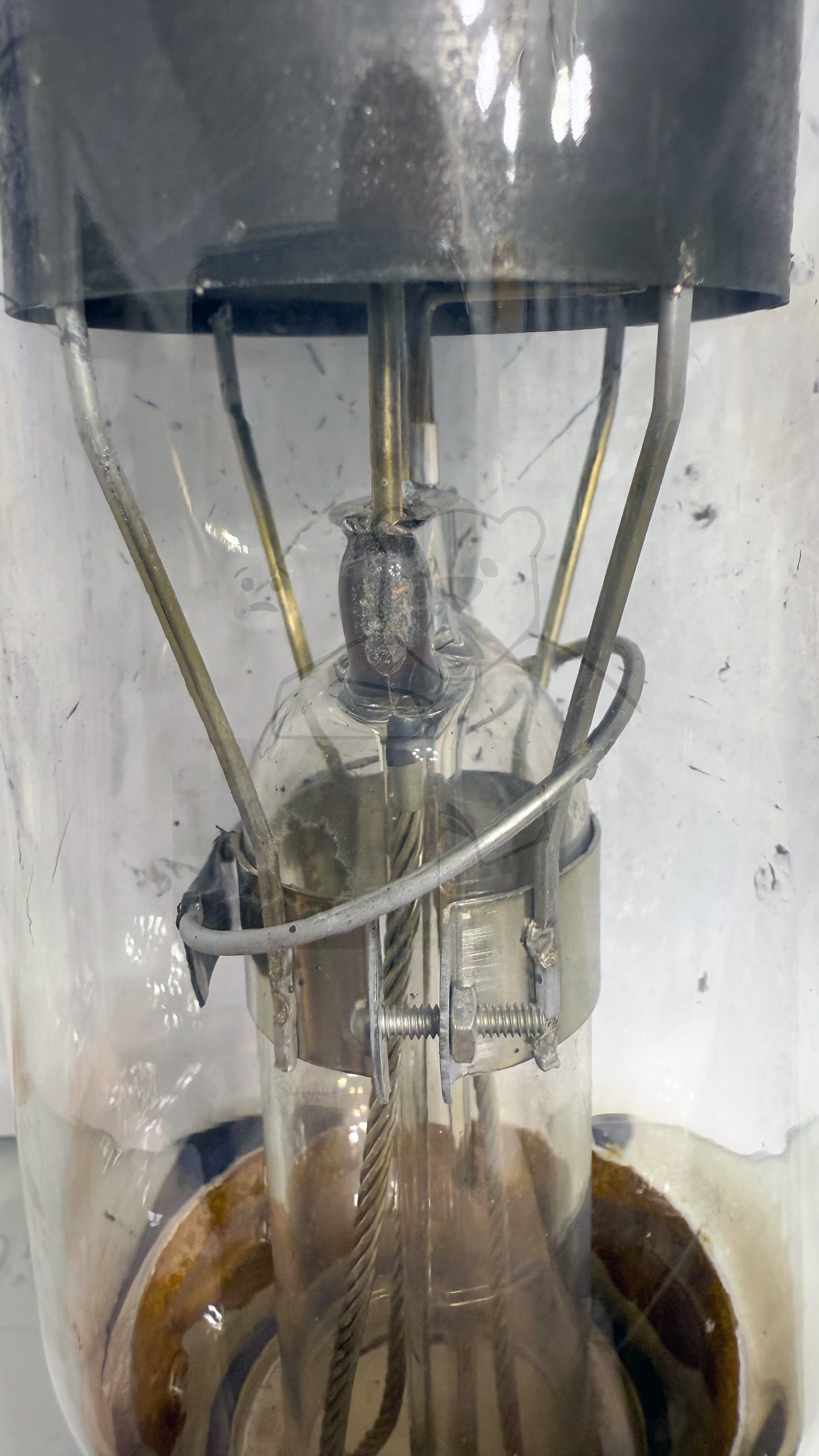

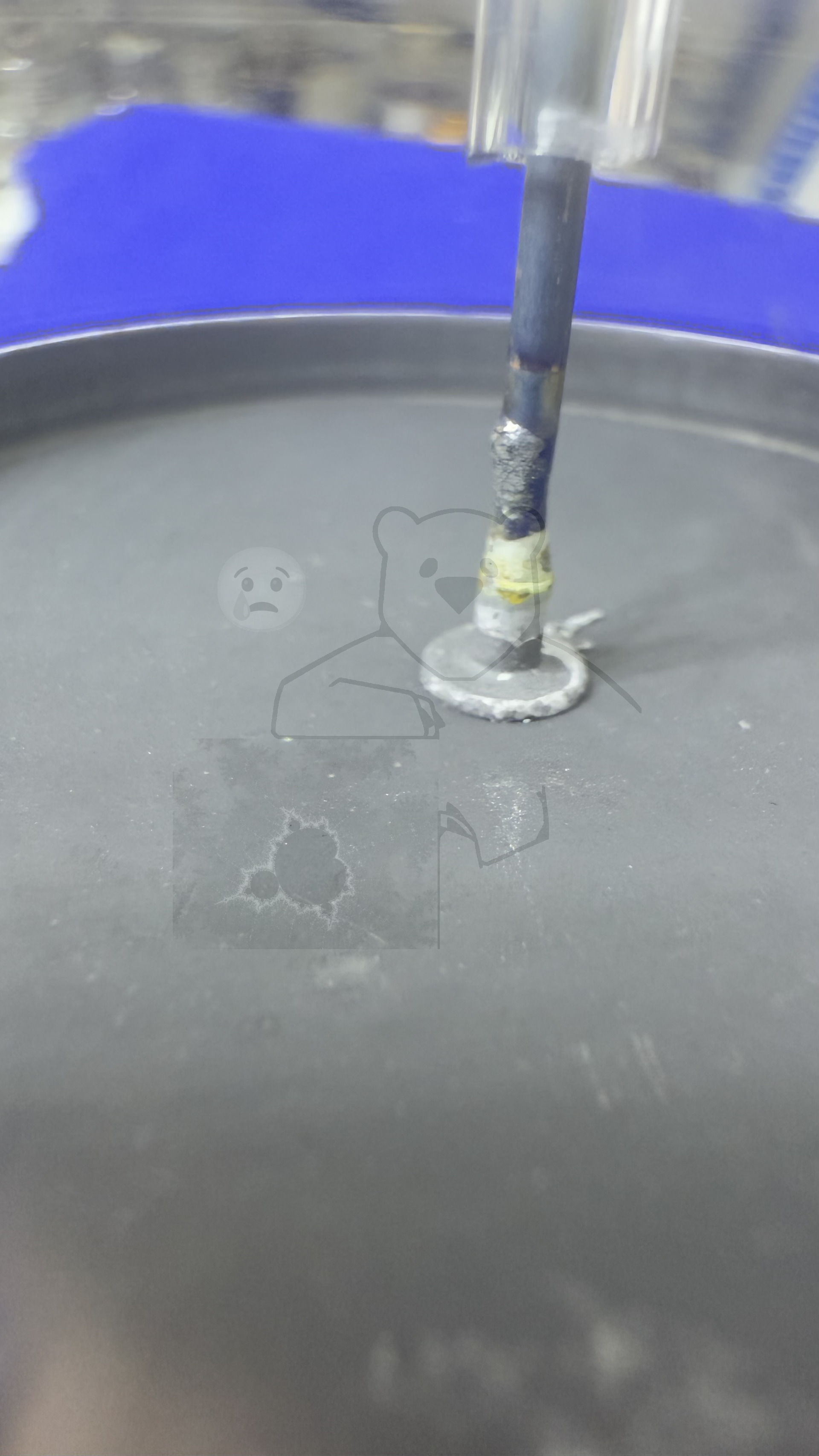

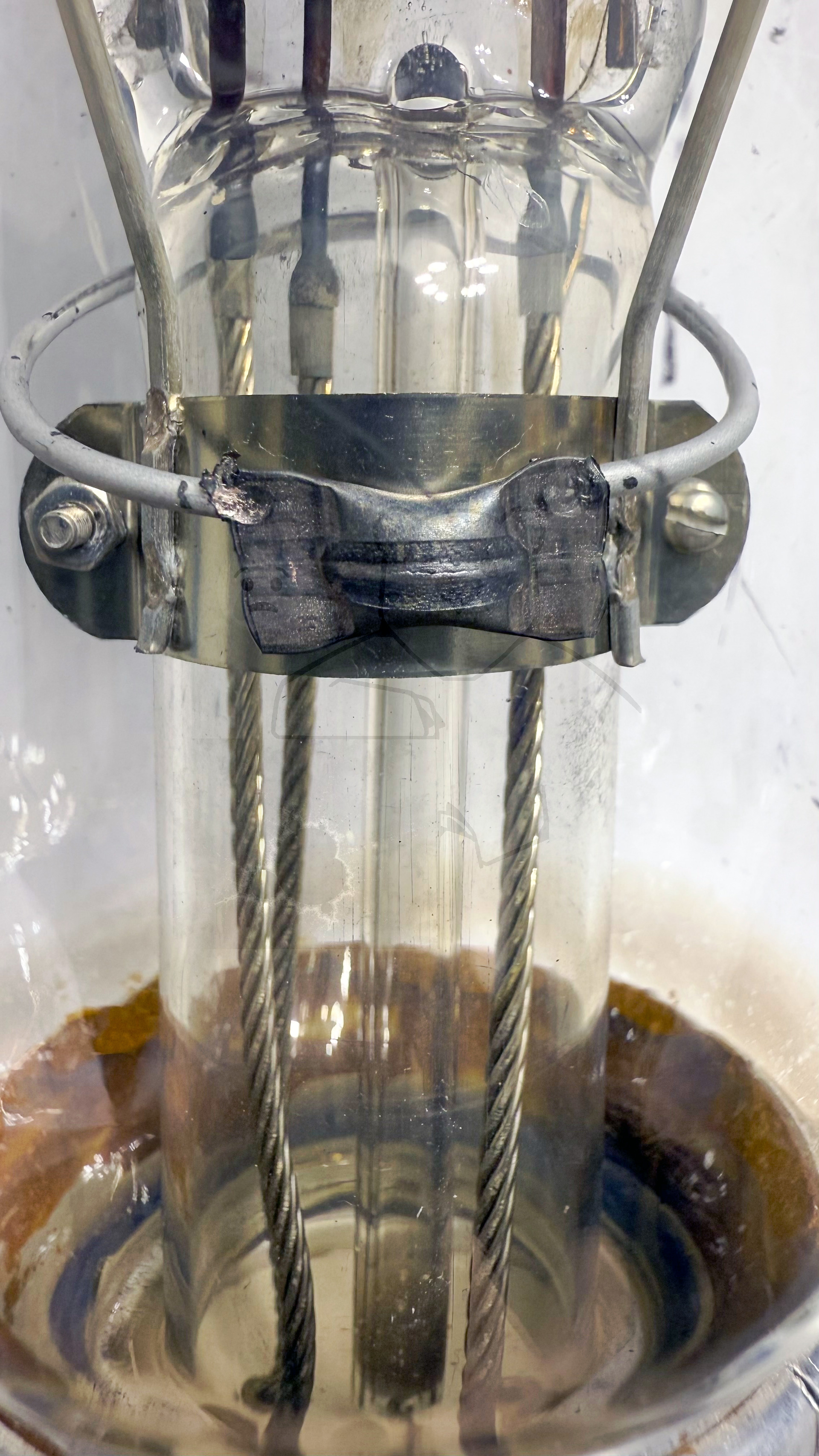

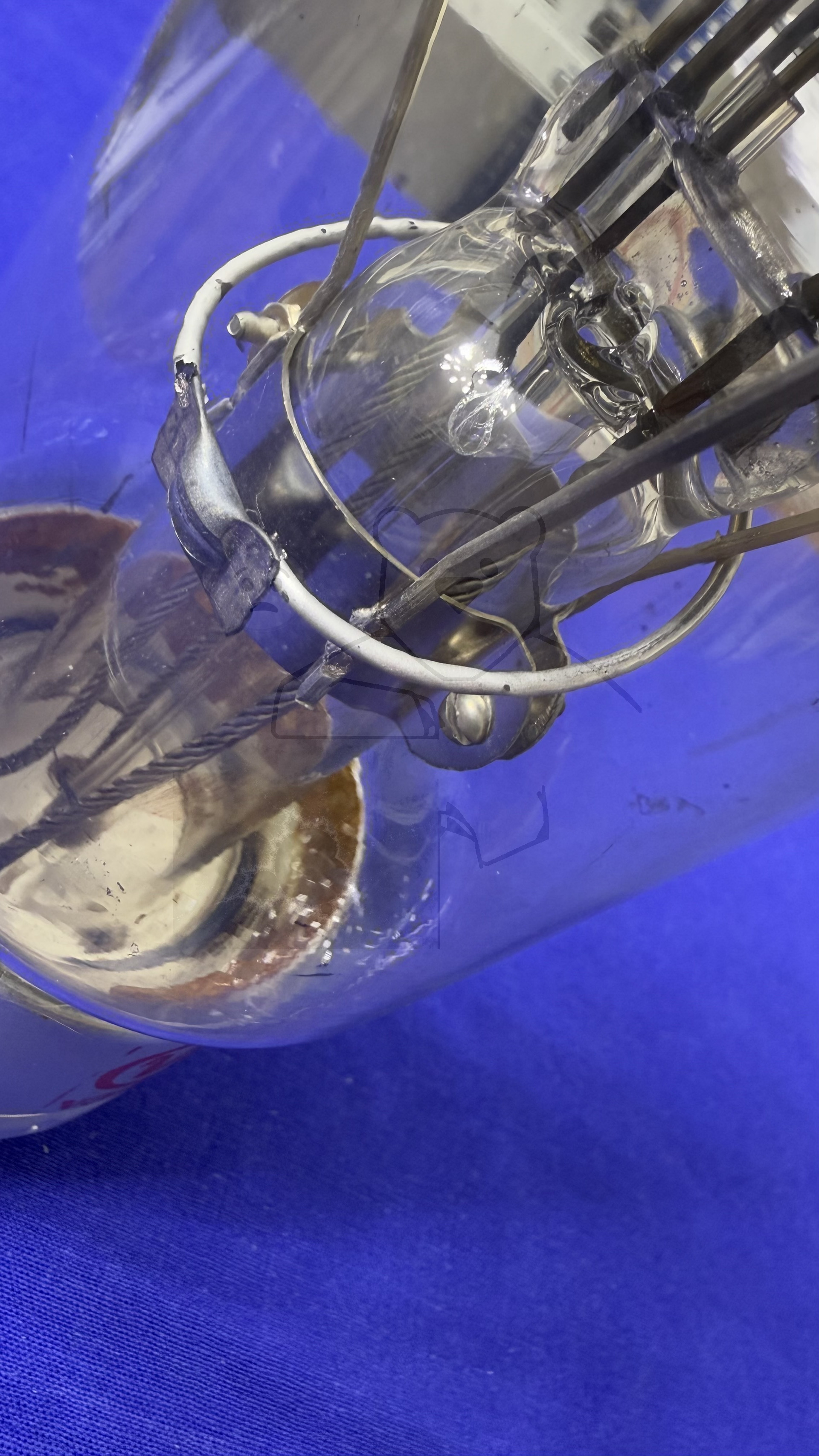

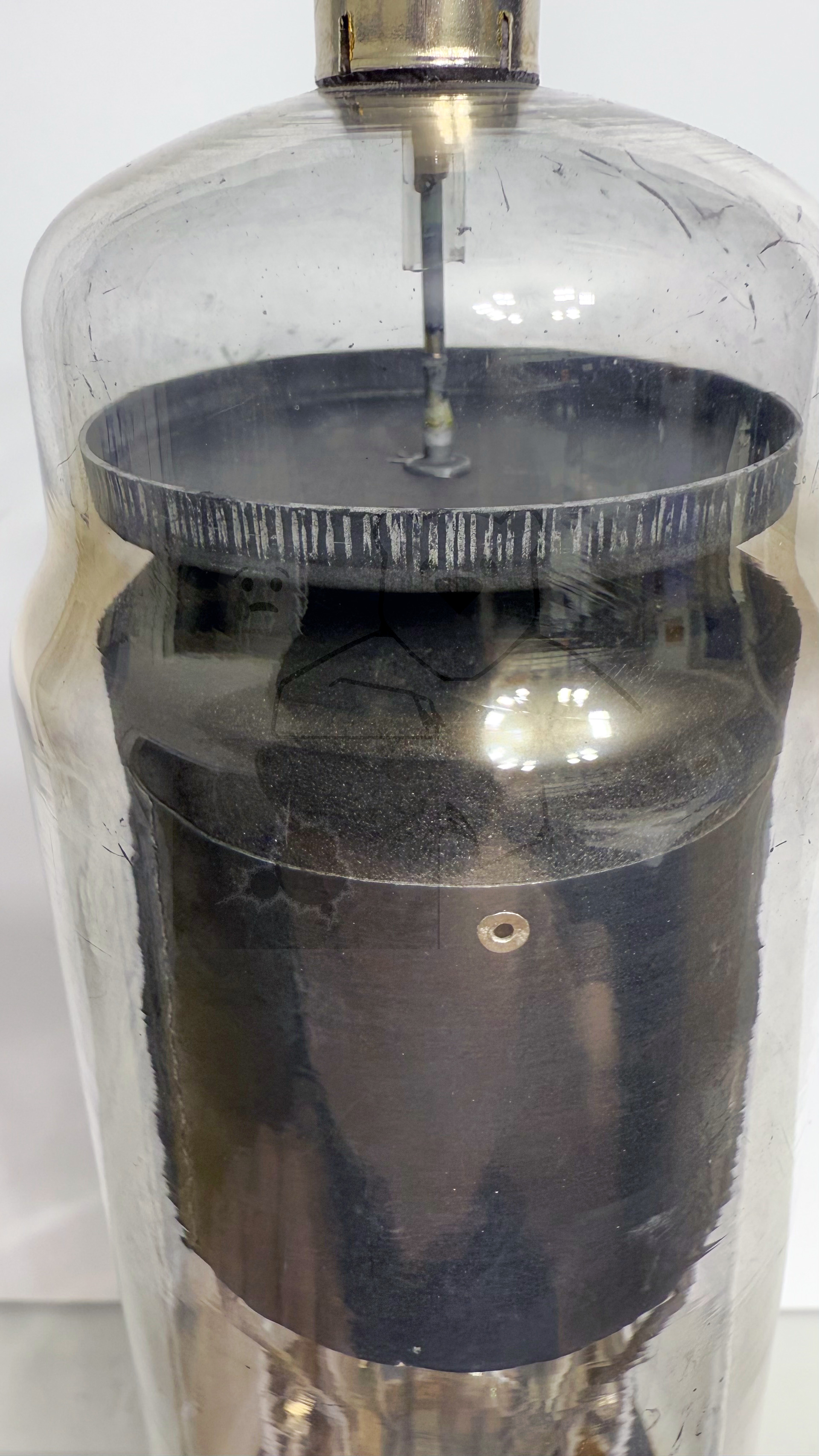

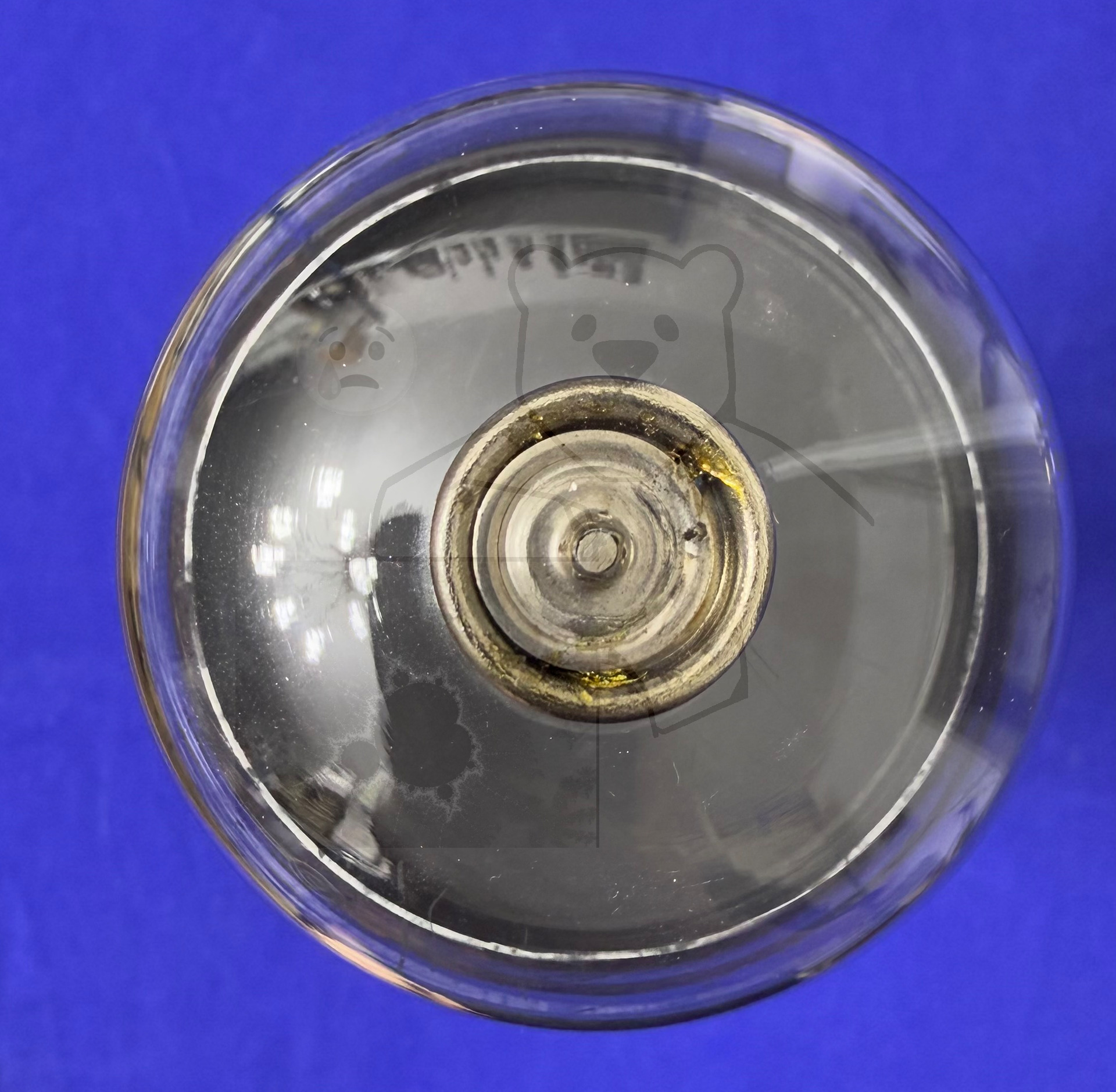

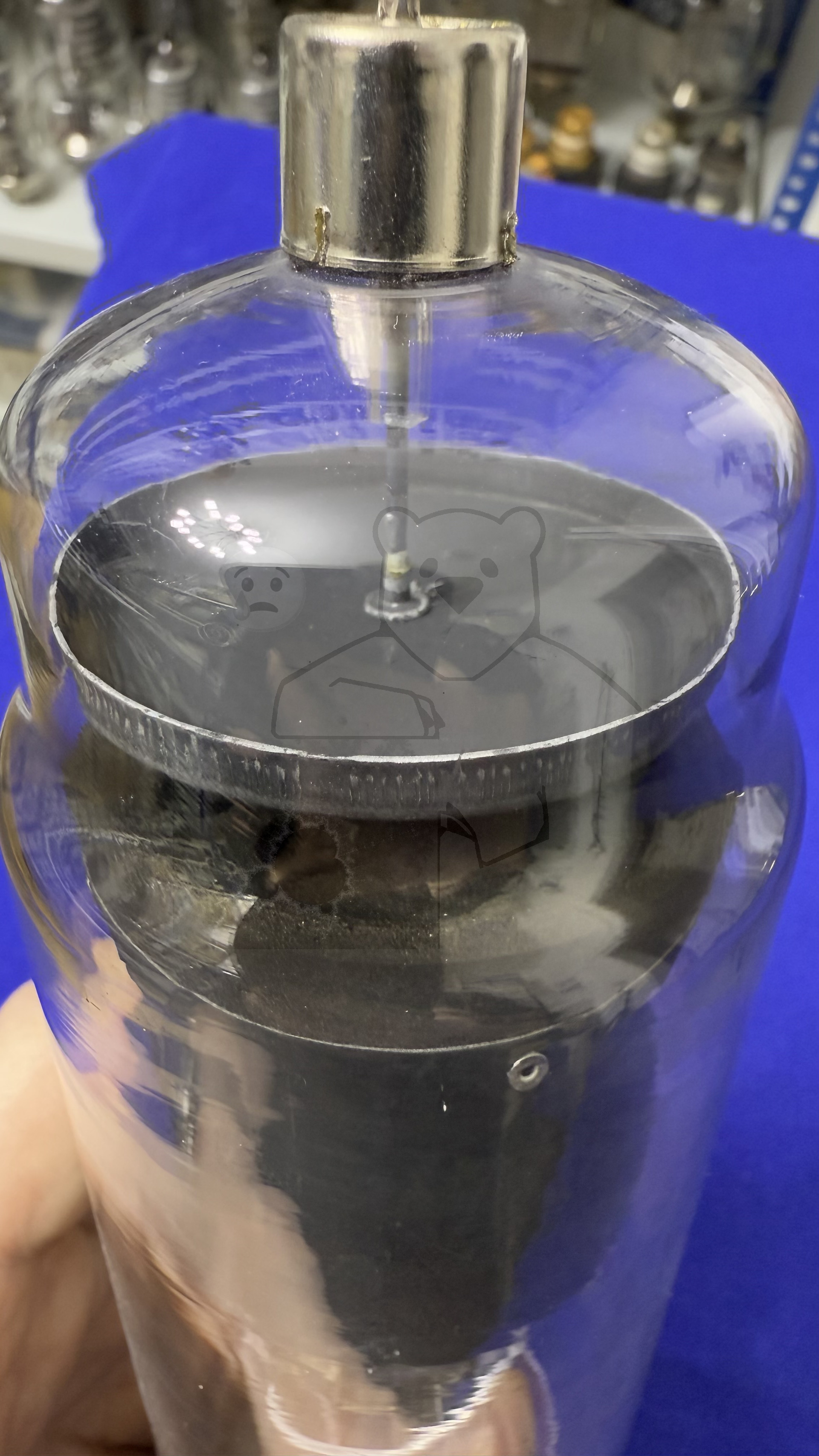

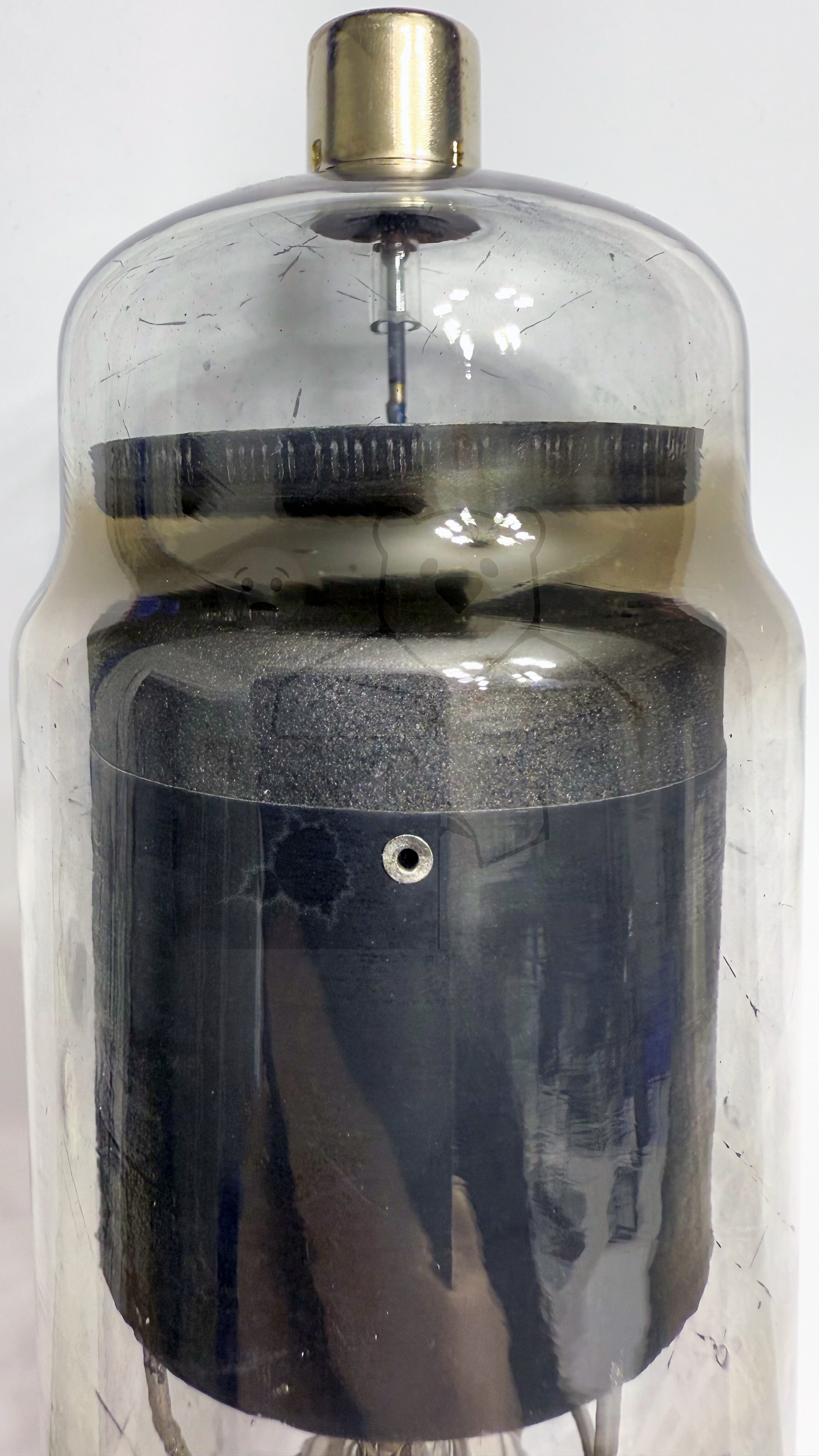

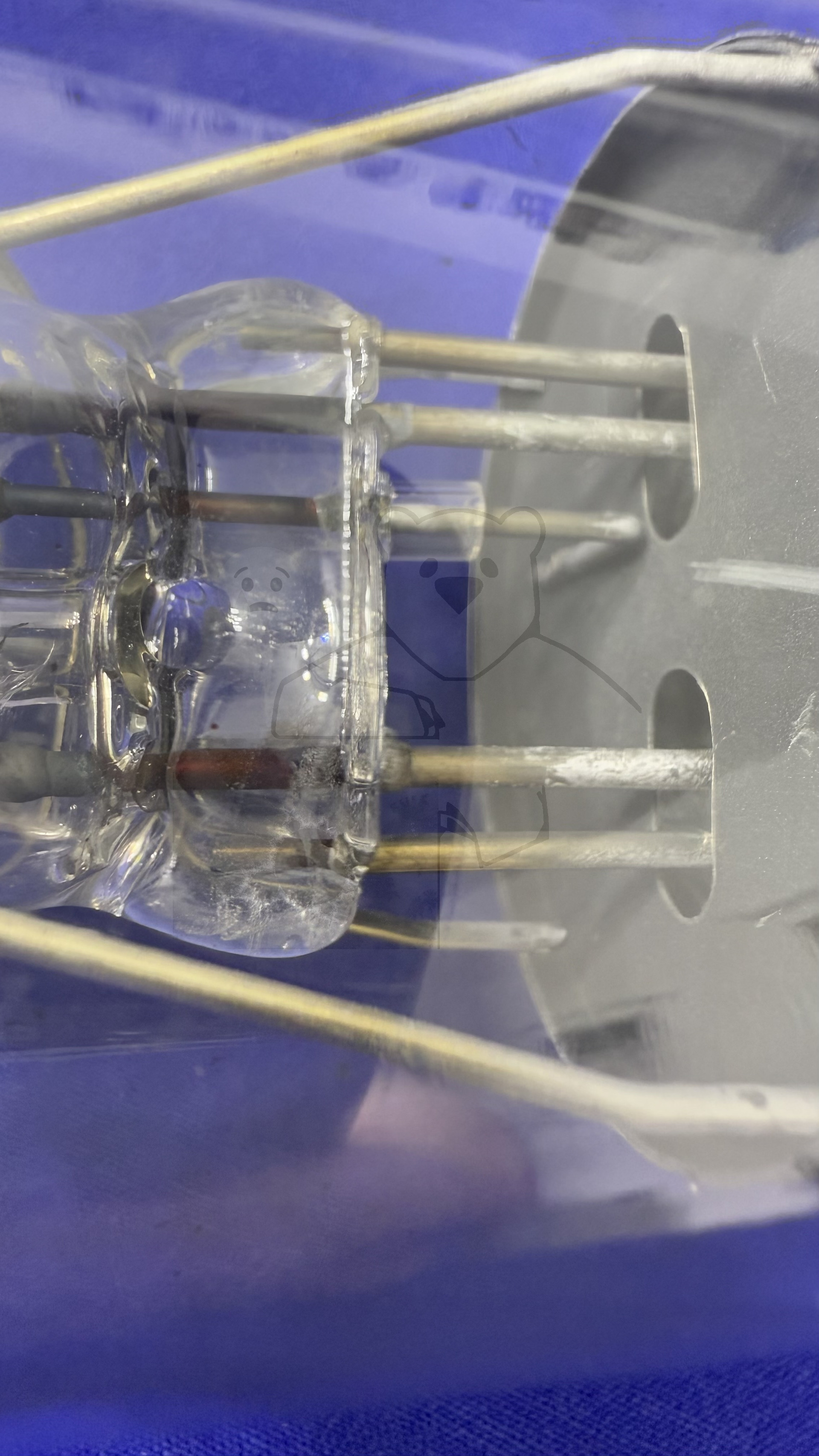

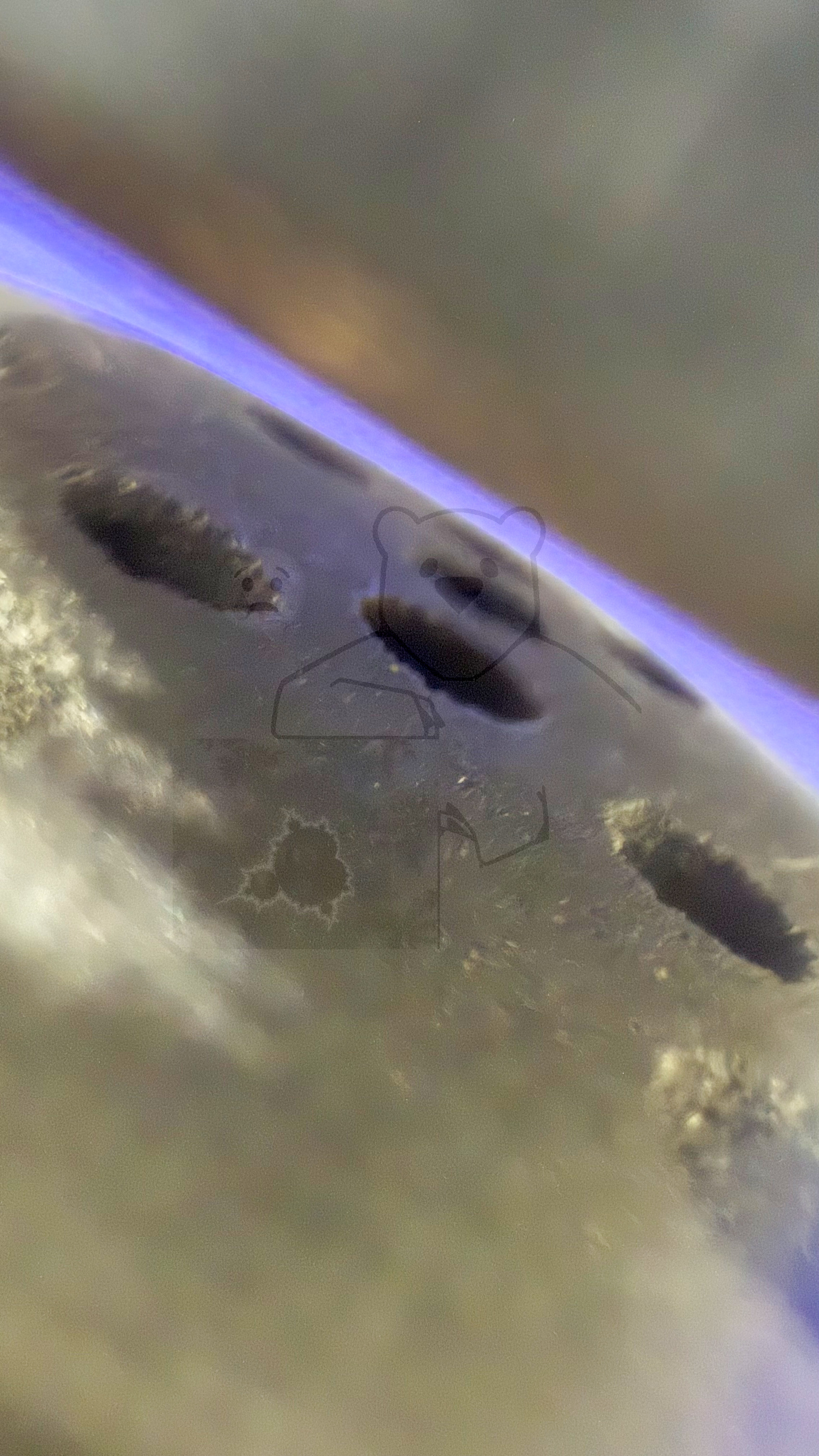

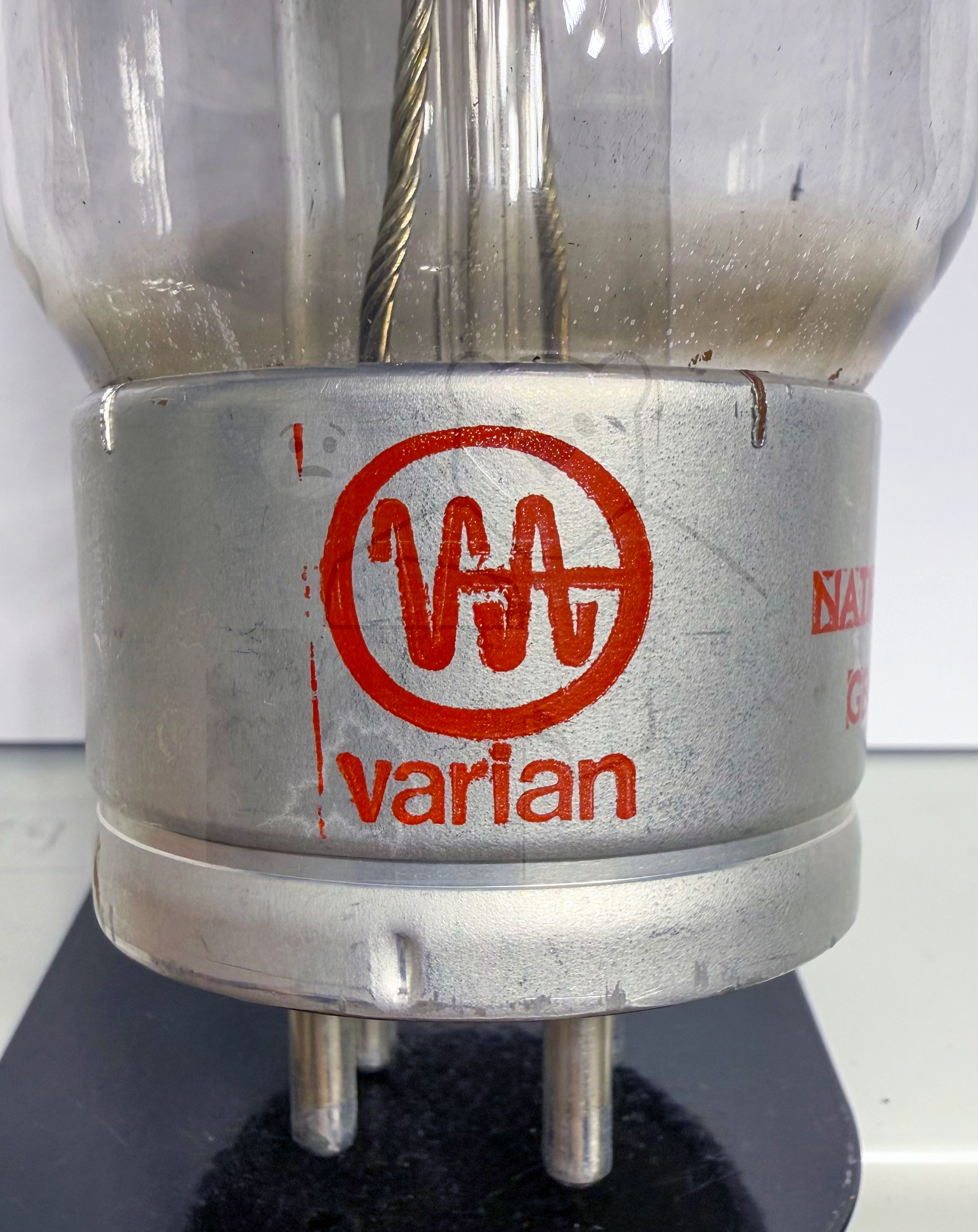

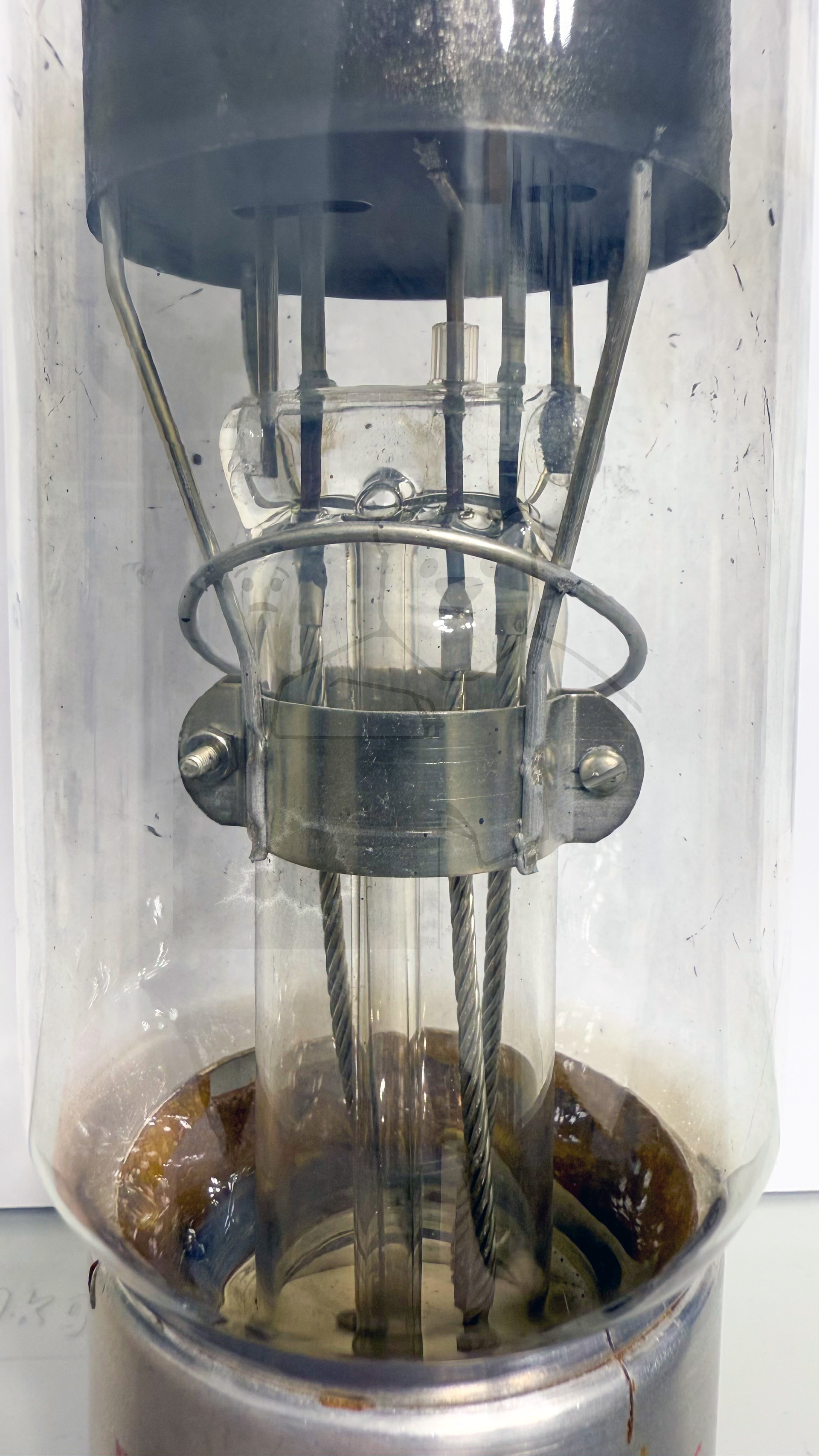

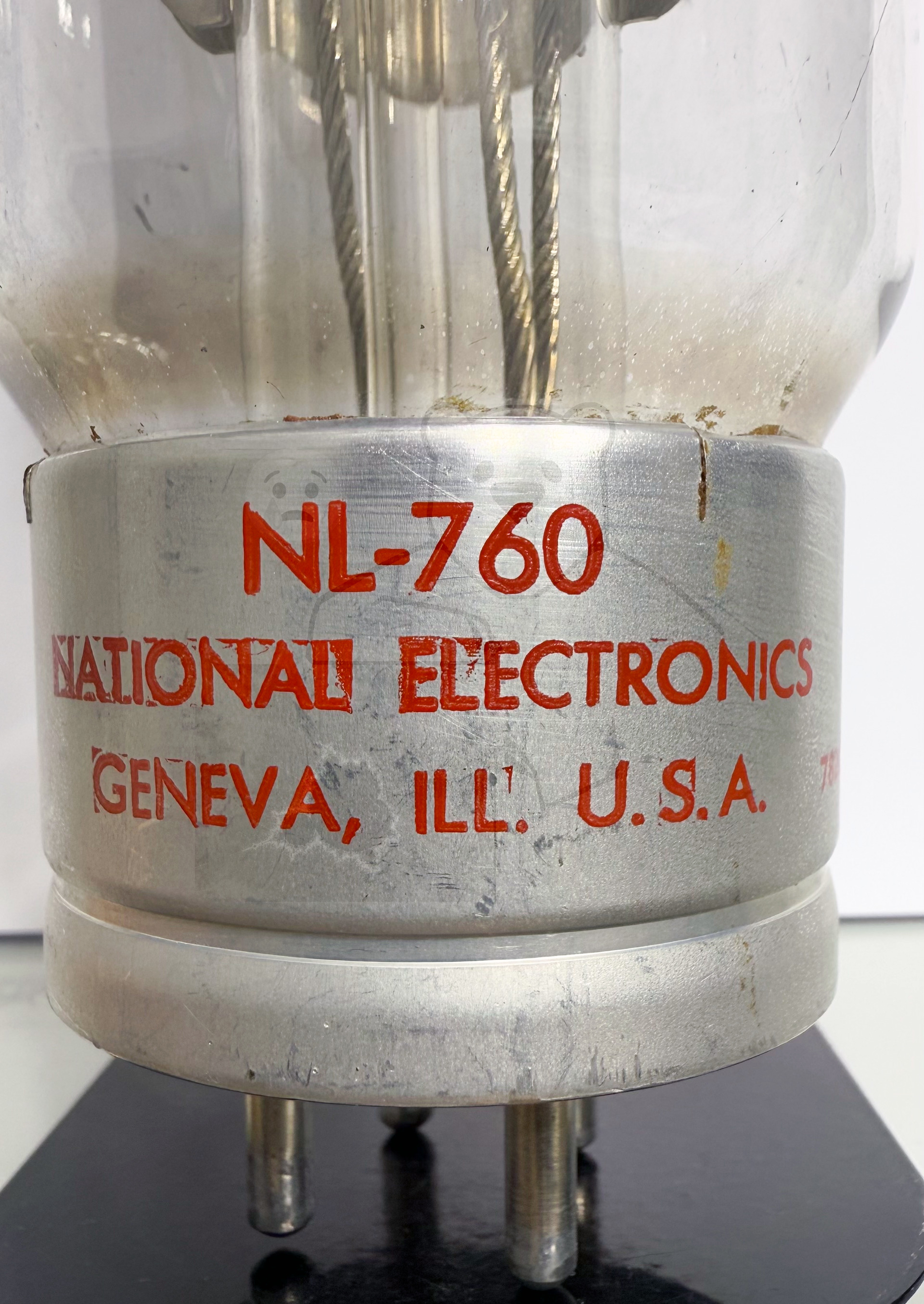

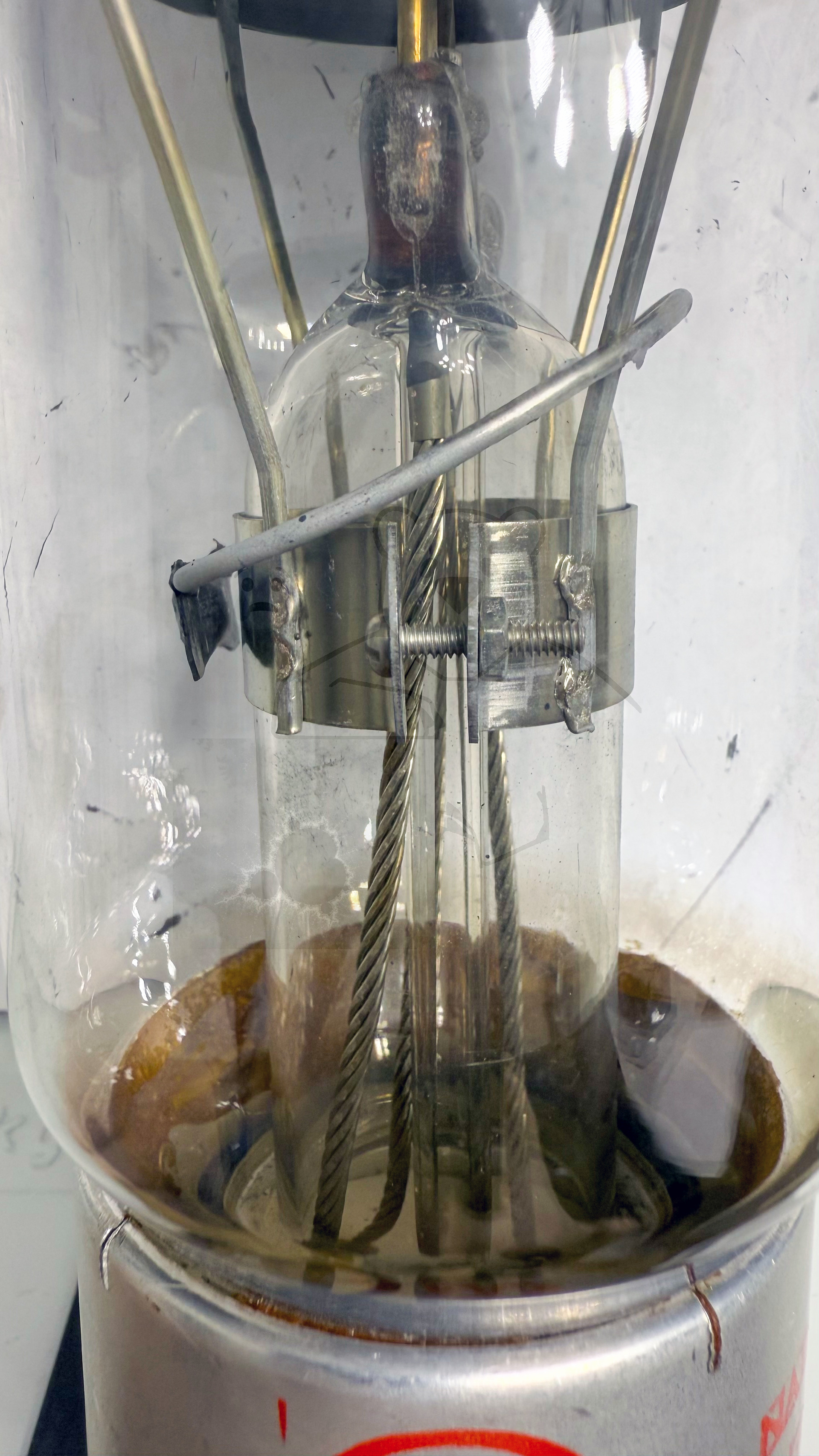

Daten und Bilder der Röhre: NL-760

🔎 Beschreibung der Röhre: NL-760 Inventarnummer: 06544

Name	→ NL-760
Vergleichsname
Hersteller	→ National Electronics
Heizspannung (Volt)	2,3
Heizstrom (Ampère)	21
Art der Heizung	Direkt

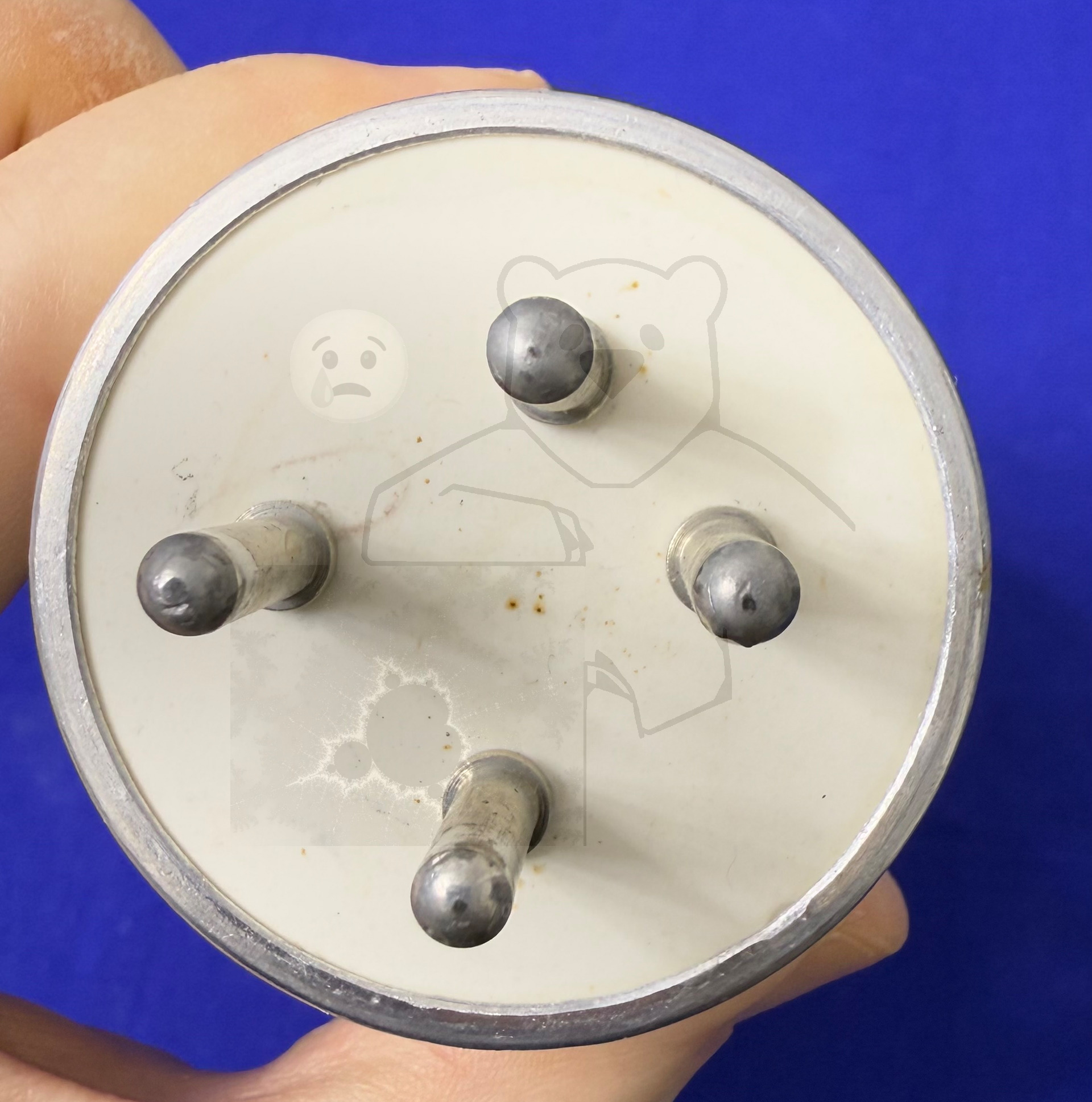

Röhren mit Sockel	→ Informationen zum Sockel: USA, Jumbo, 4pol. Bayonet → Liste aller Röhren mit: USA, Jumbo, 4pol. Bayonet
Informationen Röhrentyp	Vorheizzeit vor anlegen der Anodenspannung: 60 Sekunden Röhre arbeitet mit Quecksilberfüllung und Edelgasfüllung
Informationen	Röhre arbeitet mit Quecksilberfüllung und Edelgasfüllung
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S102

🔎 Beschreibung der Systeme für die Röhre: NL-760

	System 1
Kathode	1
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

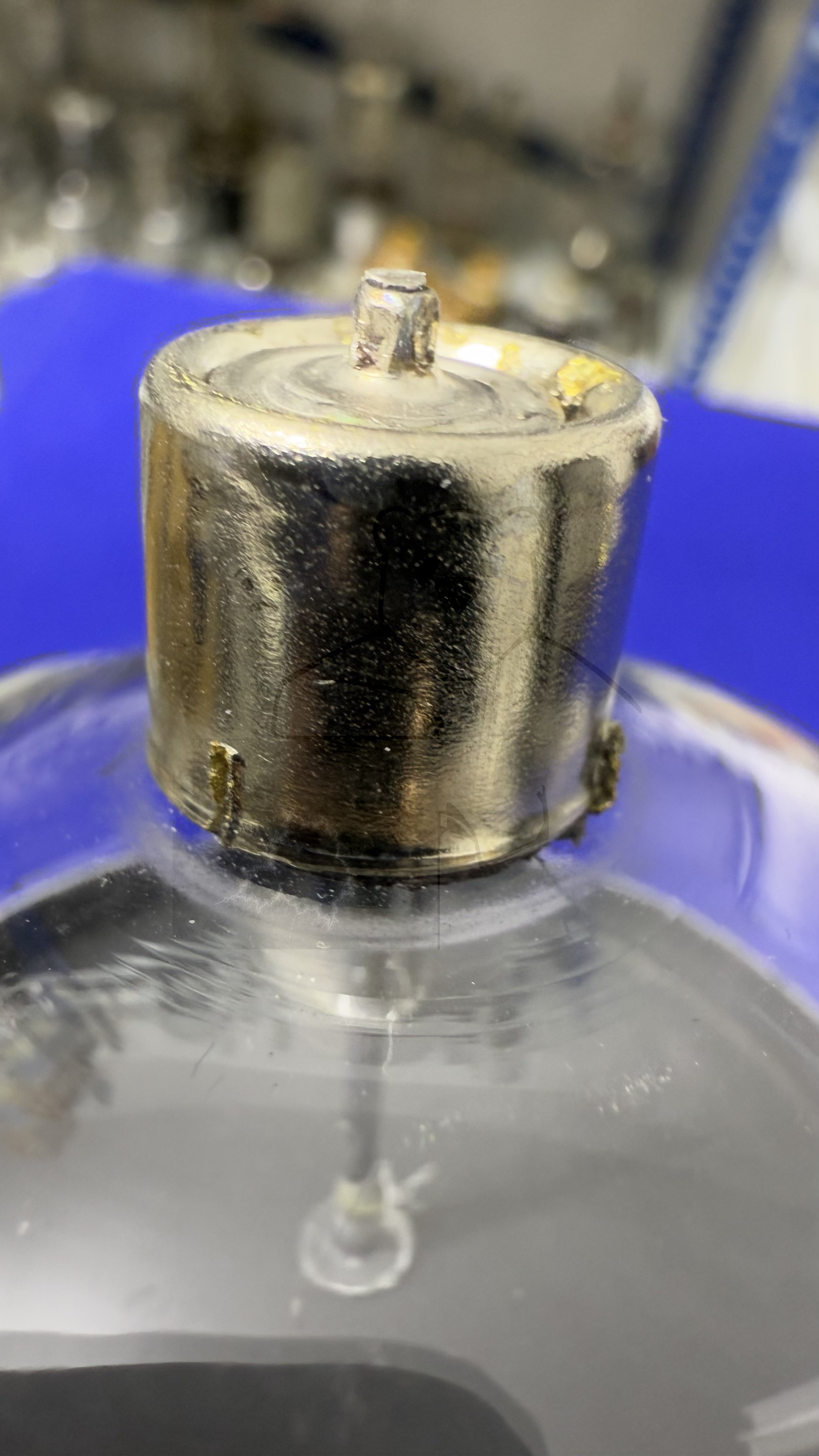

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der NL-760

Bildquelle: National Electronics Datenblatt

🔎 Datenblätter zur Röhre: NL-760
Datenblatt NL760 National Electronics.pdf (240 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
