🔎 Beschreibung der Röhre: RE062t Inventarnummer: 06529
| Name | → RE062t |
| Vergleichsname | |
| Hersteller | → Telefunken |
| Heizspannung (Volt) | 1,7 - 2 |
| Heizstrom (Ampère) | 0,06 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Telefunkensockel, 4pol. (4 Stifte) → Liste aller Röhren mit: Telefunkensockel, 4pol. (4 Stifte) |
| Informationen Röhrentyp | Die RE062t entspricht elektrisch der RE062, verfügt aber über einen 4 poligen Telefunken-Sockel. |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | L15 |
🔎 Beschreibung der Systeme für die Röhre: RE062t
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | → Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der RE062t
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: RE062t
Datenblatt RE062 RE062t Telefunken Version 1.pdf (1336 kB)
Datenblatt RE062 RE062t Telefunken Version 2 [www.tubedata.info].pdf (145 kB)
Datenblatt RE062 RE062t Telefunken Version 3.pdf (573 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: RE062t

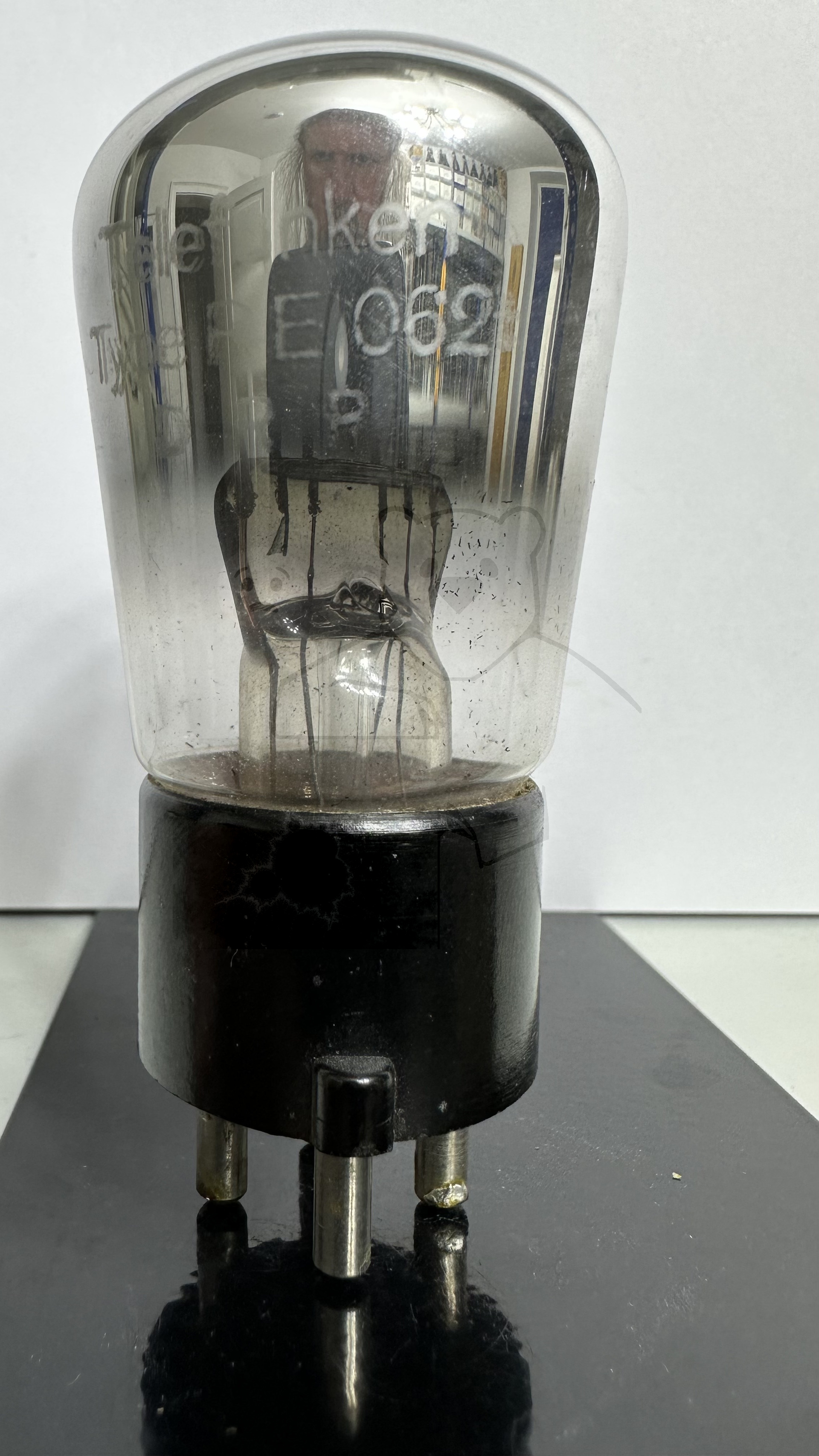

Röhre RE062t #6529 Bild 1
