đ Beschreibung der Röhre: AC50 Inventarnummer: 06520
| Name | â AC50 |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | Achtung: Das Valvo Datenblatt der â AC50 hat eine falsche Stiftbelegung - Diese gehört zur â EC50. Der Unterschied ist, das Steuergitter und die Anode sind vertauscht. |
| Informationen | |
| Kenn Nummer | 498 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L9 |
đ Beschreibung der Systeme fĂŒr die Röhre: AC50
| System 1 | |
| Kathode | 7 |
| Gitter 1 | Kappe |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | 2 |
| Funktion | â Thyratron, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

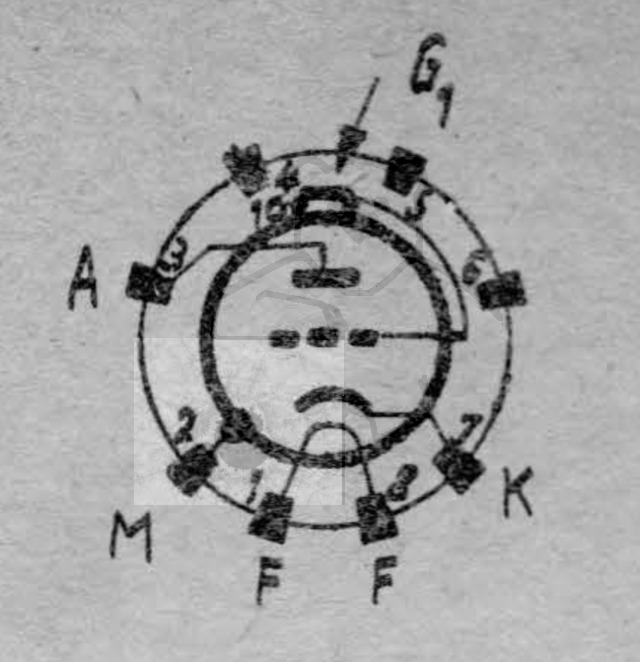

đ Sockelschaltung der AC50
Bildquelle: Neuberger RPM 370-1 Messkarte
đ DatenblĂ€tter zur Röhre: AC50
Datenblatt AC50 Valvo [www.tubedata.info].pdf (192 kB)
Pruefkarte AC50 - Funke W19 Roehrenpruefer.pdf (140 kB)
Pruefkarte AC50 - Neuberger RPM370 Roehrenmessgeraet.pdf (286 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: AC50

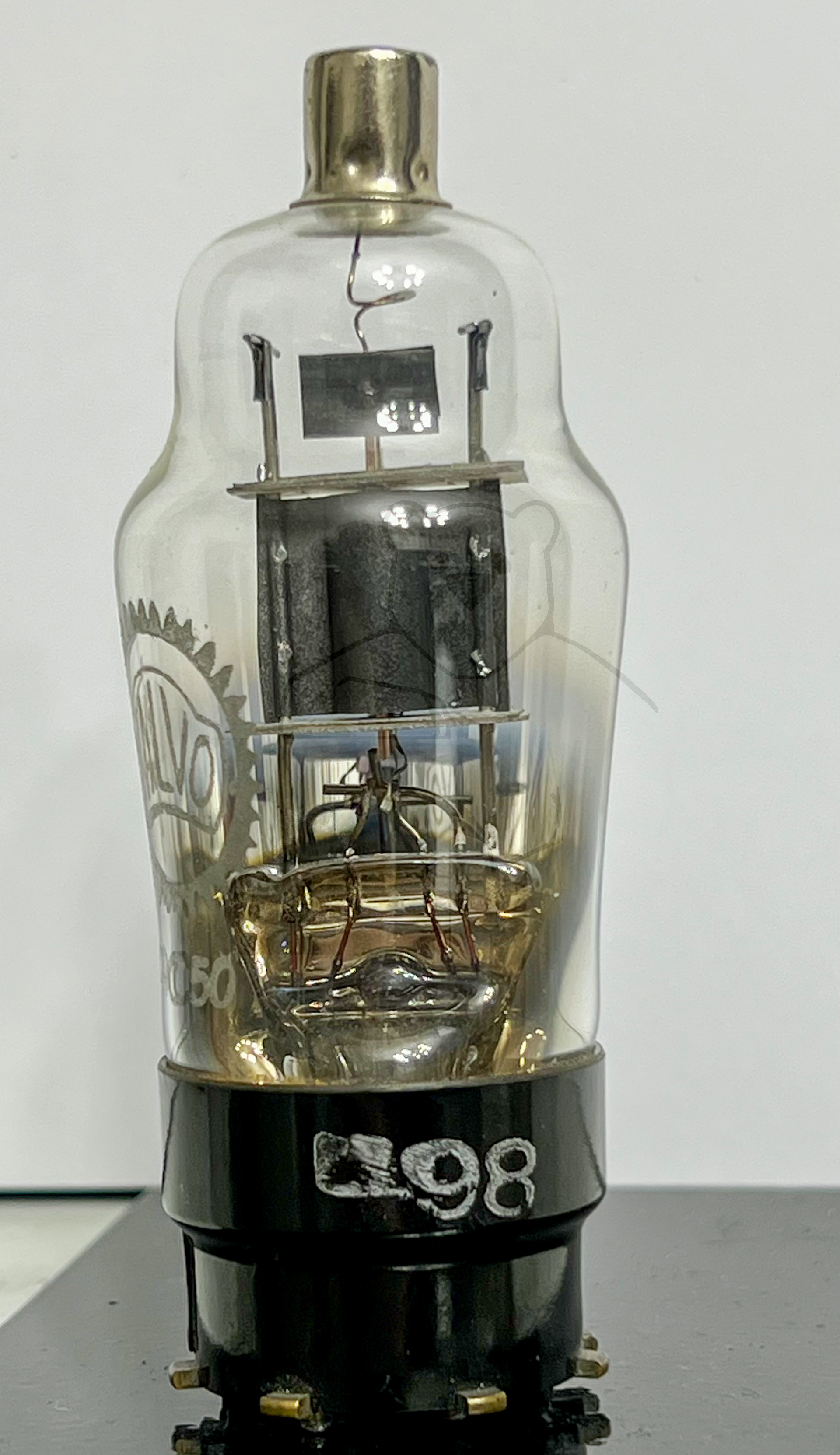

Röhre AC50 #6520 Bild 1

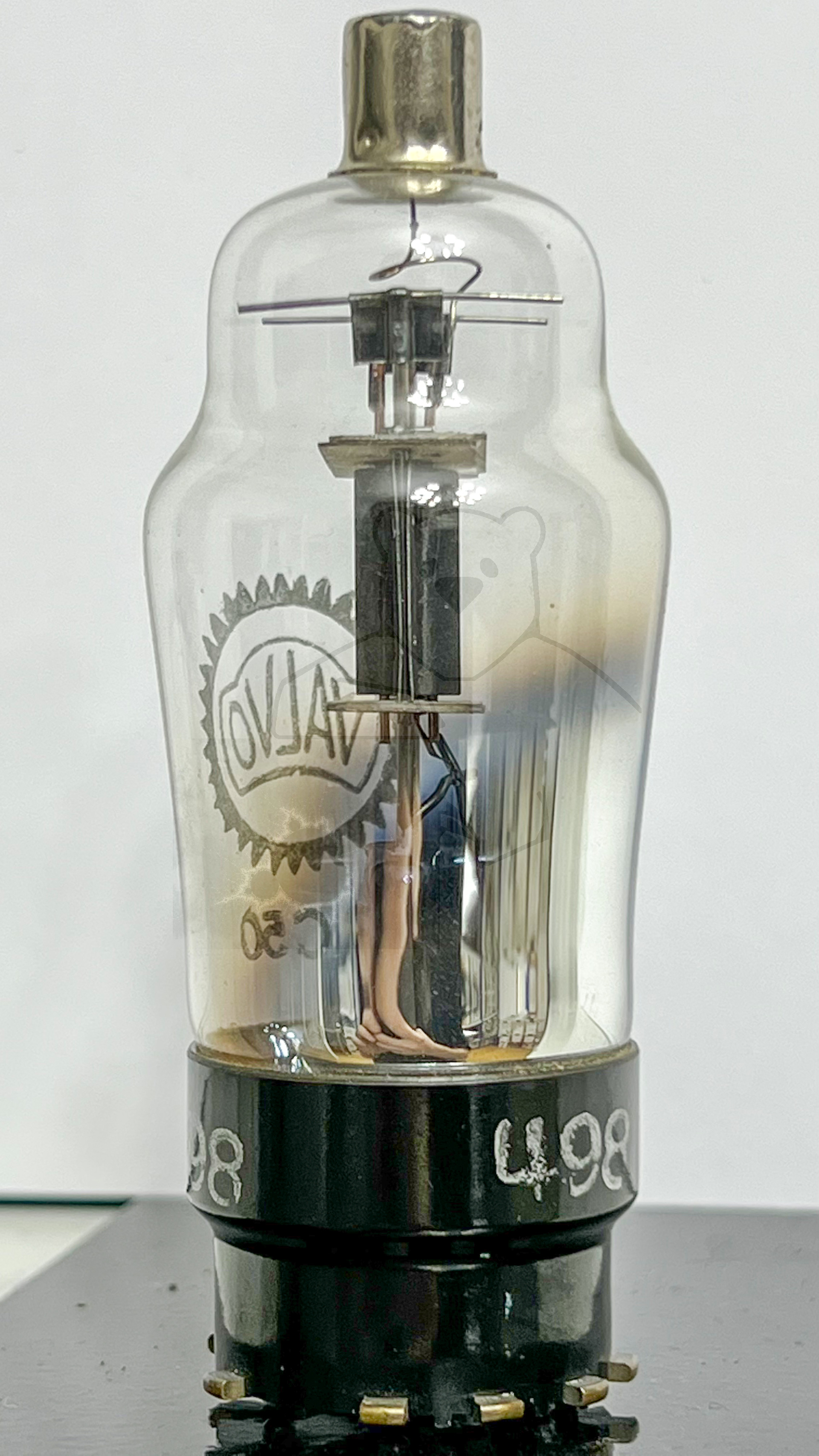

Röhre AC50 #6520 Bild 2

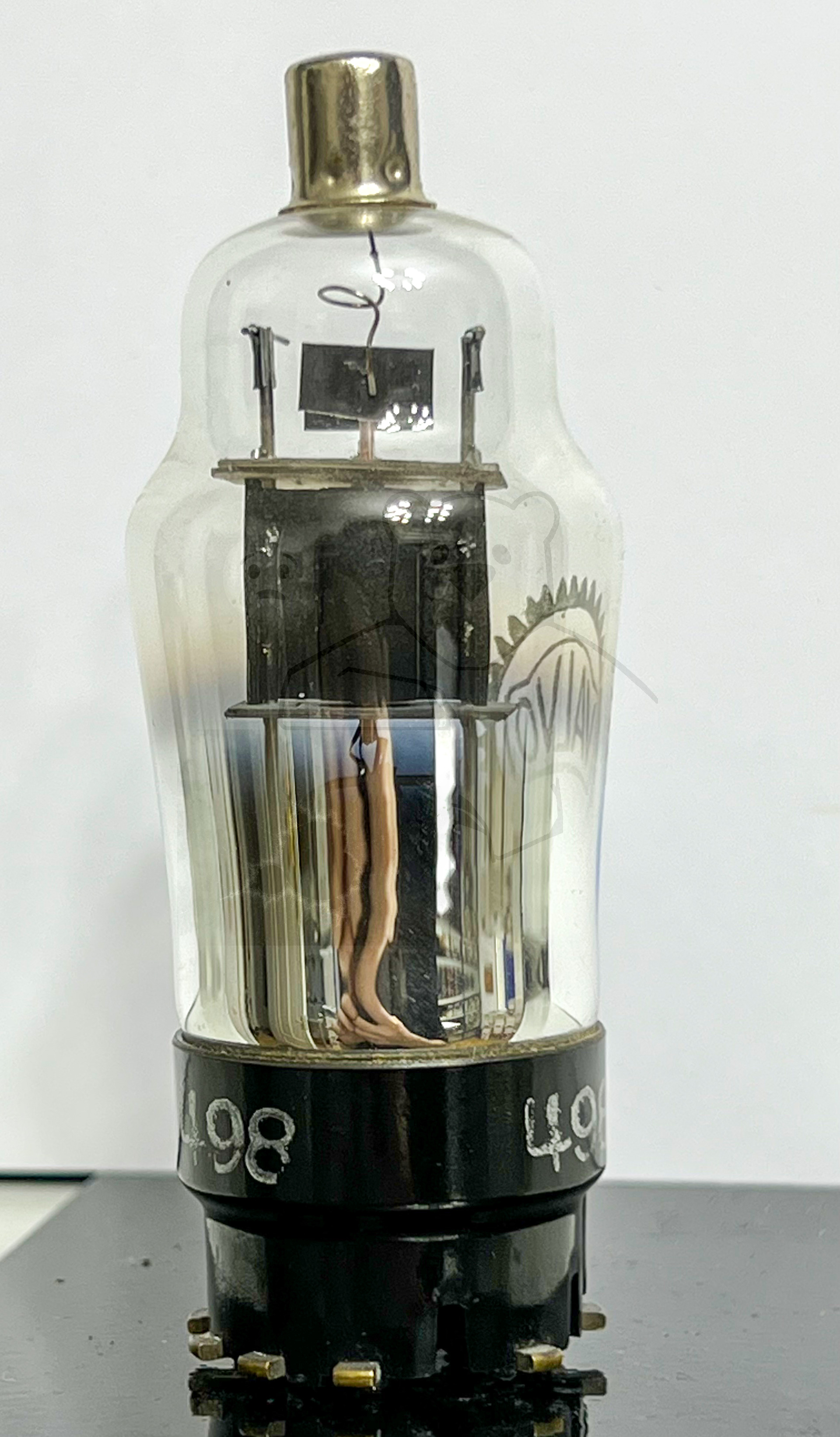

Röhre AC50 #6520 Bild 3
