đ Beschreibung der Röhre: VCH11 Inventarnummer: 06465
| Name | â VCH11 |
| Vergleichsname | |
| Hersteller | â Telefunken, Roehrenwerk Berlin |
| Heizspannung (Volt) | 38 |
| Heizstrom (AmpĂšre) | 0,05 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 47.48.00 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S110b |
đ Beschreibung der Systeme fĂŒr die Röhre: VCH11
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 4 | 7 |
| Gitter 2 | 6 | |
| Gitter 3 | 4 | |
| Gitter 4 | 6 | |
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 8 | 8 |
| Funktion | â Oszillator |
â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der VCH11
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: VCH11
Anwendung VCH11 Funkwerk Roehren Dokumente.pdf (3000 kB)
Anwendung VCH11.pdf (177 kB)
Pruefkarte VCH11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte VCH11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (142 kB)
Pruefkarte VCH11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)
Pruefkarte VCH11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: VCH11

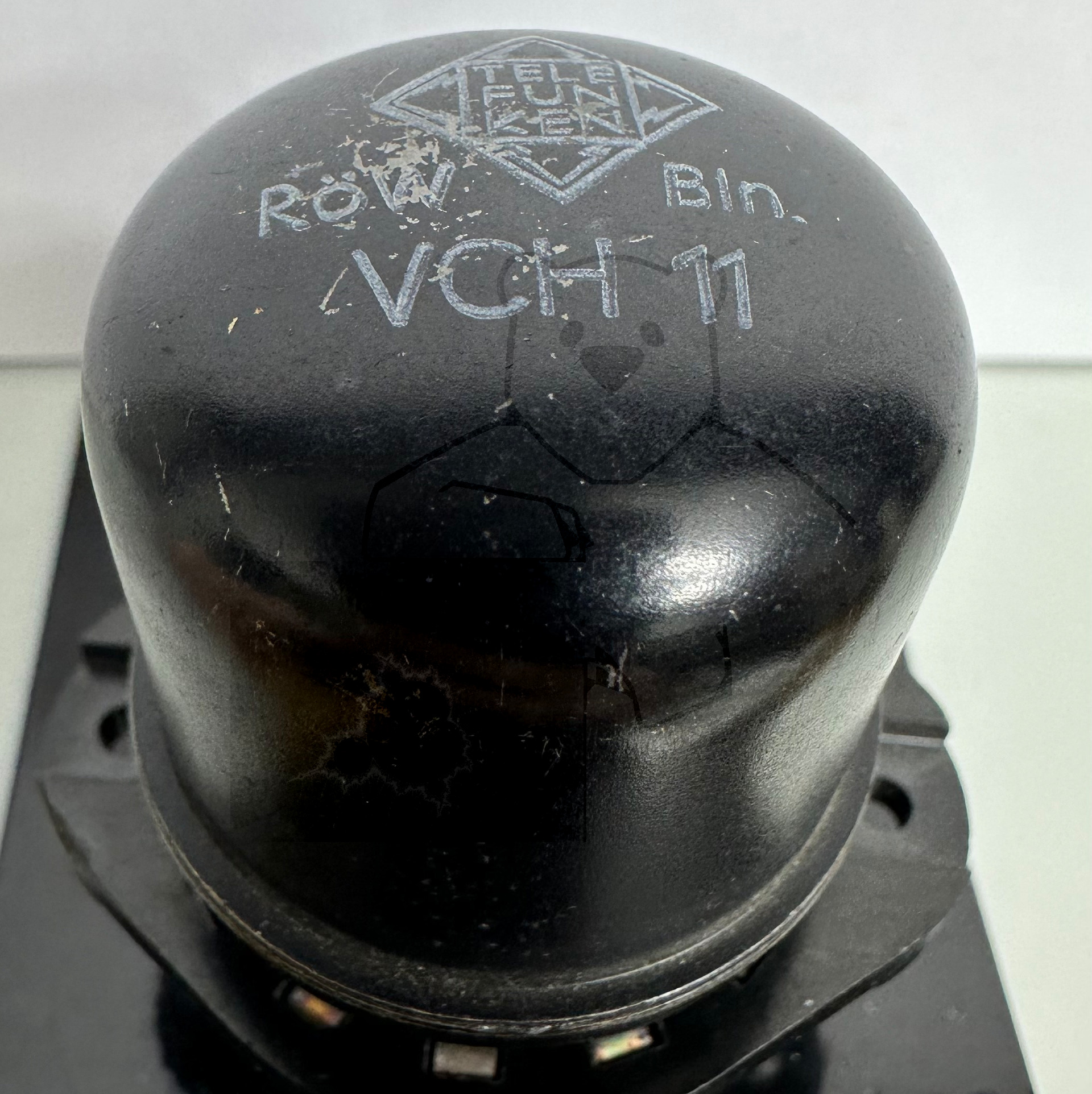

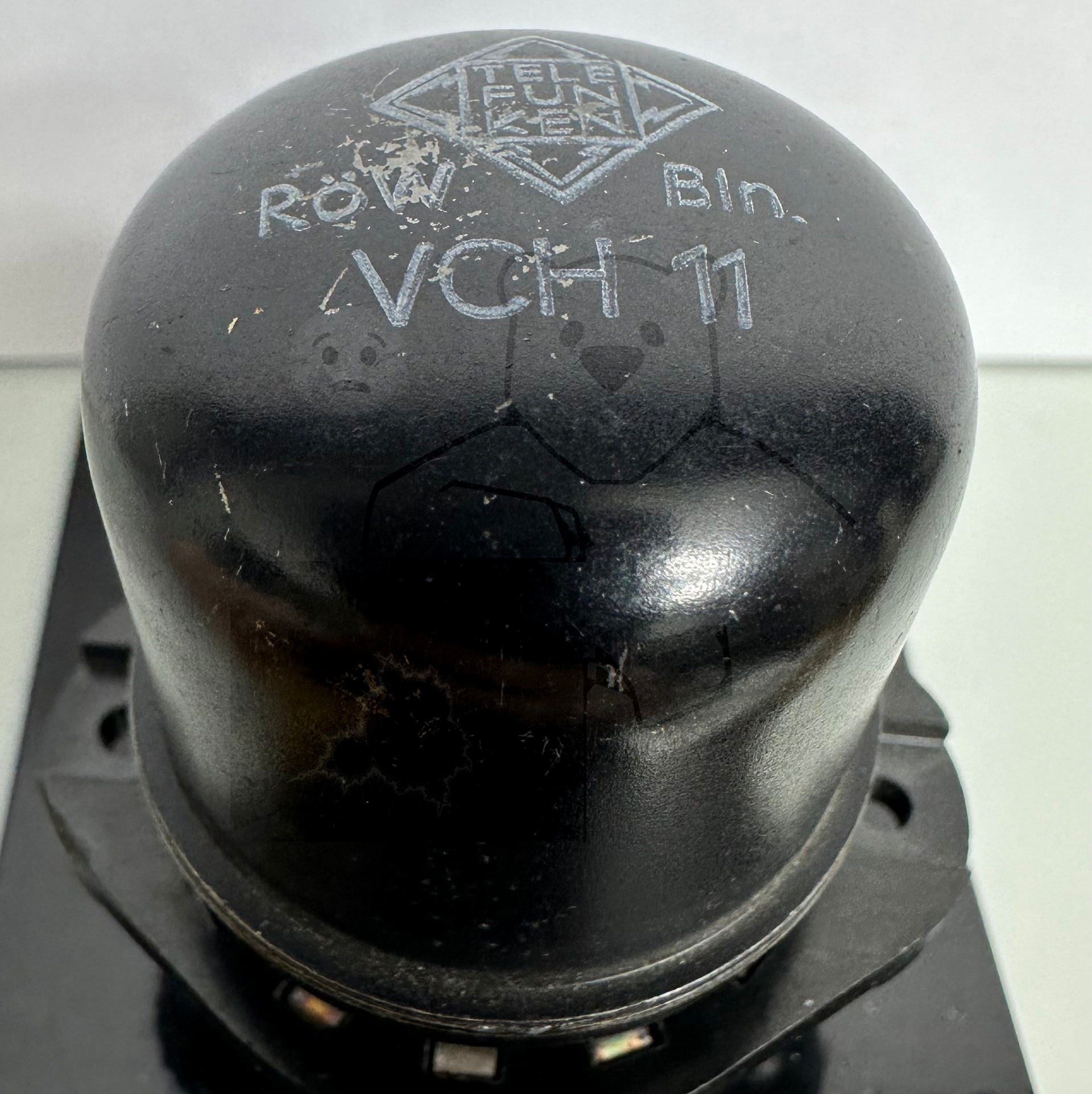

Röhre VCH11 #6465 Bild 1

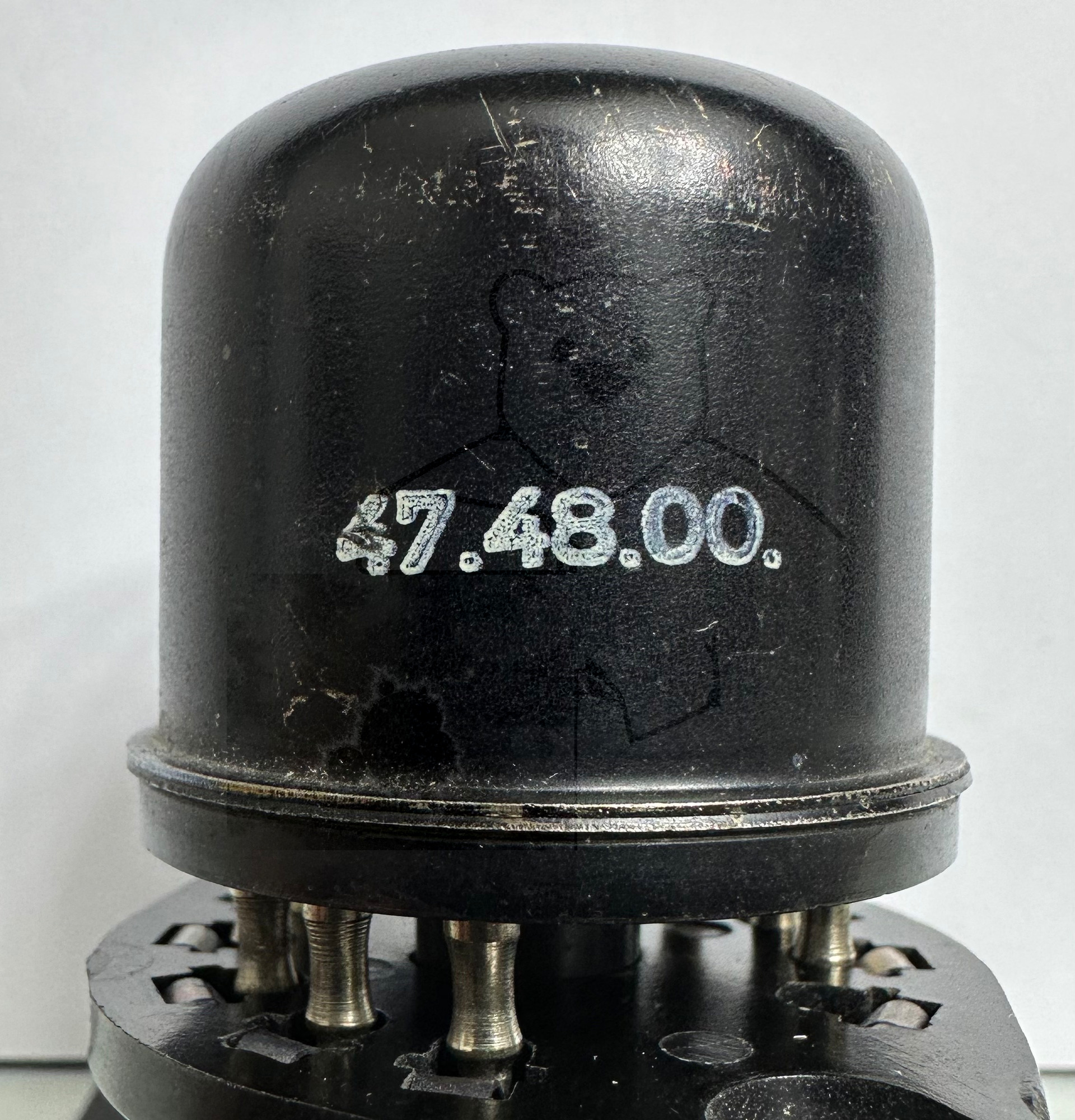

Röhre VCH11 #6465 Bild 2
